太阳能电池电极银浆太阳能电池电极银浆是一种重要的光伏材料，它主要由银粉、玻璃粉、有机载体等组成，具有良好的导电性和粘结性。
在太阳能电池产业链中，银浆扮演着至关重要的角色，它直接影响着太阳能电池的转换效率和稳定性。
本文将从太阳能电池电极银浆的概述、制备方法、应用、发展前景以及提高性能的研究方向等方面进行详细介绍。
一、太阳能电池电极银浆的概述太阳能电池电极银浆是一种专用于光伏产业的高科技材料。
其主要成分银，具有优良的导电性和反射性，可以提高太阳能电池的光电转化效率。
电极银浆在太阳能电池中的应用，可以有效降低电池的串联电阻，提高输出电压和功率。
此外，太阳能电池电极银浆还具有较好的耐腐蚀性和稳定性，有利于提高太阳能电池的使用寿命。
二、太阳能电池电极银浆的制备方法太阳能电池电极银浆的制备方法主要有以下几种：1.溶胶-凝胶法：通过溶胶-凝胶法制备的银浆，粒子大小分布均匀，具有良好的分散性和粘结性。
2.化学还原法：采用化学还原法制备的银浆，具有较高的纯度和较低的氧含量，有利于提高太阳能电池的性能。
3.物理混合法：物理混合法是将银粉、玻璃粉和有机载体等物理混合均匀，具有操作简便、成本较低的优点。
三、太阳能电池电极银浆的应用太阳能电池电极银浆广泛应用于晶体硅太阳能电池、薄膜太阳能电池以及柔性太阳能电池等领域。
通过采用不同类型的银浆，可以实现对太阳能电池性能的优化调整，提高光电转化效率。
四、太阳能电池电极银浆的发展前景随着光伏产业的快速发展，太阳能电池电极银浆的市场需求逐年增长。
为提高太阳能电池的性能，未来太阳能电池电极银浆的发展方向主要包括：1.提高银浆的导电性和反射性，以提高太阳能电池的光电转化效率。
2.优化银浆的粘结性能，提高太阳能电池的稳定性和耐久性。
3.降低银浆的成本，实现大规模产业化应用。
4.研究新型银浆材料，如纳米银、复合银等，探索其在太阳能电池中的应用前景。
五、提高太阳能电池电极银浆性能的研究方向为满足光伏产业对高效、低成本太阳能电池的需求，研究人员在提高太阳能电池电极银浆性能方面开展了以下几个方向的研究：1.优化银浆的组成和配方，提高其导电性和反射性。

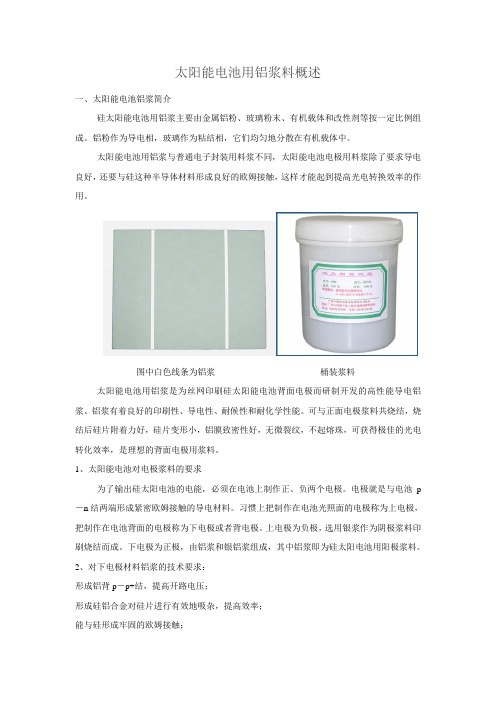

太阳能电池用铝浆料概述一、太阳能电池铝浆简介硅太阳能电池用铝浆主要由金属铝粉、玻璃粉末、有机载体和改性剂等按一定比例组成。
铝粉作为导电相，玻璃作为粘结相，它们均匀地分散在有机载体中。
太阳能电池用铝浆与普通电子封装用料浆不同，太阳能电池电极用料浆除了要求导电良好，还要与硅这种半导体材料形成良好的欧姆接触，这样才能起到提高光电转换效率的作用。
图中白色线条为铝浆桶装浆料太阳能电池用铝浆是为丝网印刷硅太阳能电池背面电极而研制开发的高性能导电铝浆。
铝浆有着良好的印刷性、导电性、耐候性和耐化学性能。
可与正面电极浆料共烧结，烧结后硅片附着力好，硅片变形小，铝膜致密性好，无微裂纹，不起熔珠，可获得极佳的光电转化效率，是理想的背面电极用浆料。
1、太阳能电池对电极浆料的要求为了输出硅太阳电池的电能，必须在电池上制作正、负两个电极。
电极就是与电池p －n结两端形成紧密欧姆接触的导电材料。
习惯上把制作在电池光照面的电极称为上电极，把制作在电池背面的电极称为下电极或者背电极。
上电极为负极，选用银浆作为阴极浆料印刷烧结而成。
下电极为正极，由铝浆和银铝浆组成，其中铝浆即为硅太阳电池用阳极浆料。
2、对下电极材料铝浆的技术要求：形成铝背p－p+结，提高开路电压；形成硅铝合金对硅片进行有效地吸杂，提高效率；能与硅形成牢固的欧姆接触；有优良的导电性；化学稳定性好；有适宜大规模生产的工艺性；价格较低。
3、铝背场对太阳电池的主要影响：（1）提高短路电流和开路电压；（2）减小电池厚度；（3）提高填充因子；（4）提高光电转换效率。
二、铝浆技术现状目前全球大型的硅太阳电池用铝电极浆料生产企业主要集中在美、日、德等少数发达国家。
产业规模大，产品种类齐全，生产和质量控制手段先进，研发力度大，产品更新换代快，市场占有率高。
美国杜邦（DuPont）公司是全球最大的电子浆料公司，建于1802年，年产各种浆料800～900种，产量达1000吨，技术位于该行业的先进水平。

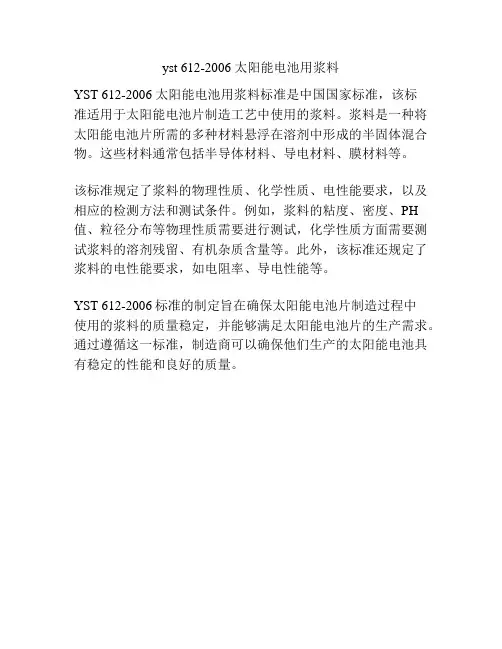

yst 612-2006 太阳能电池用浆料
YST 612-2006 太阳能电池用浆料标准是中国国家标准，该标
准适用于太阳能电池片制造工艺中使用的浆料。
浆料是一种将太阳能电池片所需的多种材料悬浮在溶剂中形成的半固体混合物。
这些材料通常包括半导体材料、导电材料、膜材料等。
该标准规定了浆料的物理性质、化学性质、电性能要求，以及相应的检测方法和测试条件。
例如，浆料的粘度、密度、PH 值、粒径分布等物理性质需要进行测试，化学性质方面需要测试浆料的溶剂残留、有机杂质含量等。
此外，该标准还规定了浆料的电性能要求，如电阻率、导电性能等。
YST 612-2006标准的制定旨在确保太阳能电池片制造过程中
使用的浆料的质量稳定，并能够满足太阳能电池片的生产需求。
通过遵循这一标准，制造商可以确保他们生产的太阳能电池具有稳定的性能和良好的质量。
太阳能光伏电池片pad点上的浆料-概述说明以及解释1. 引言1.1 概述概述:太阳能光伏电池片是目前最为主流的可再生能源发电技术之一，其核心组件之一就是光伏电池片。
而在光伏电池片中，pad点的作用十分重要。
pad点是一种特定位置设计的金属电极，用来连接电池片与电路板之间的电气连接。
而在pad点上涂覆的浆料，则起着增强导电性、提高光吸收能力和增加稳定性的重要作用。
在本文中，我们将探讨太阳能光伏电池片pad 点上的浆料的应用及选择因素，以期为太阳能光伏电池片的研究和应用提供一定的参考和帮助。
1.2 文章结构文章结构部分的内容如下：文章结构分为引言、正文和结论三部分。
引言部分包括概述、文章结构和目的三个小节，主要介绍了文章的背景和重要性，以及本文的结构和研究目的。
正文部分主要分为太阳能光伏电池片pad点的作用、浆料在pad点上的应用、浆料选择和影响因素三个小节，具体讨论了太阳能光伏电池片pad点的功能和重要性，以及浆料在pad点上的应用方式和选择原则。
结论部分包括总结、应用前景和展望三个小节，总结了本文的研究重点和结论，以及对未来研究方向和应用前景的展望。
1.3 目的本文旨在探讨太阳能光伏电池片上pad点上的浆料在光伏电池生产过程中的重要性和应用。
通过对浆料在pad点上的选择和影响因素进行分析，旨在为光伏电池生产企业和研究人员提供关于如何优化光伏电池生产工艺和提高光伏电池效率的参考。
同时，本文还将探讨浆料在光伏电池生产中的发展趋势和未来应用的前景，为行业内相关人士提供新的思路和启发。
通过本文的研究和分析，希望能够促进光伏电池产业的发展，推动太阳能光伏技术的进步和应用。
2. 正文2.1 太阳能光伏电池片pad点的作用太阳能光伏电池片中的pad点作为连接电极和导线的关键部分，在光伏系统中扮演着至关重要的角色。
其主要作用包括以下几个方面：1. 电流传输：pad点连接电极和导线，起着传输电流的枢纽作用。
当太阳能光照射到电池片上时，光子激发电子运动，形成电流，在pad点处通过连接导线传输至外部负载。

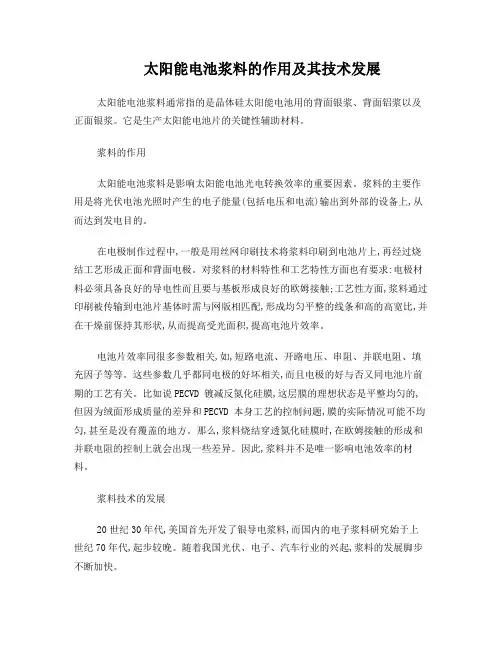

太阳能电池浆料的作用及其技术发展太阳能电池浆料通常指的是晶体硅太阳能电池用的背面银浆、背面铝浆以及正面银浆。
它是生产太阳能电池片的关键性辅助材料。
浆料的作用太阳能电池浆料是影响太阳能电池光电转换效率的重要因素。
浆料的主要作用是将光伏电池光照时产生的电子能量(包括电压和电流)输出到外部的设备上,从而达到发电目的。
在电极制作过程中,一般是用丝网印刷技术将浆料印刷到电池片上,再经过烧结工艺形成正面和背面电极。
对浆料的材料特性和工艺特性方面也有要求:电极材料必须具备良好的导电性而且要与基板形成良好的欧姆接触;工艺性方面,浆料通过印刷被传输到电池片基体时需与网版相匹配,形成均匀平整的线条和高的高宽比,并在干燥前保持其形状,从而提高受光面积,提高电池片效率。
电池片效率同很多参数相关,如,短路电流、开路电压、串阻、并联电阻、填充因子等等。
这些参数几乎都同电极的好坏相关,而且电极的好与否又同电池片前期的工艺有关。
比如说PECVD 镀减反氮化硅膜,这层膜的理想状态是平整均匀的,但因为绒面形成质量的差异和PECVD 本身工艺的控制问题,膜的实际情况可能不均匀,甚至是没有覆盖的地方。
那么,浆料烧结穿透氮化硅膜时,在欧姆接触的形成和并联电阻的控制上就会出现一些差异。
因此,浆料并不是唯一影响电池效率的材料。
浆料技术的发展20世纪30年代,美国首先开发了银导电浆料,而国内的电子浆料研究始于上世纪70年代,起步较晚。
随着我国光伏、电子、汽车行业的兴起,浆料的发展脚步不断加快。
通过浆料技术上的提升、硅材料纯度、栅线以及底板的配置优化,太阳能电池浆料的效率从最初的12%~13% 逐步提高,2002年以后每年会有0.5%~1%的提升,目前单晶硅电池的效率已达到18%以上。
总的来说,太阳能电池浆料的技术发展同整个电池片行业的发展是相一致的,既高效率、低成本。
由于2010年市场行情好,生产商主要考虑增效而在成本方面考虑得比较少,目前电池片价格的大幅下跌,使得占据电池片生产成本20%的浆料必须降低成本,这是每个浆料生产企业亟待解决的问题。
太阳能电池电极浆料产业概述太阳能电池电极浆料定义浆料是由功能组份、粘结组份和有机载体组成的一种流体，浆料有导体浆料、电阻浆料、介质浆料和包封浆料等。
在太阳能电池生产工序中所用浆料为导体浆料（Conductive Paste）。
在导体浆料中，功能组份一般为贵金属或贵金属的混合物。
载体是聚合物在有机溶剂中的溶液。
功能组份决定了成膜后的电性能和机械性能。
载体决定了厚膜的工艺特性，是印刷膜和干燥膜的临时粘结剂。
功能组份和粘结组份一般为粉末状，在载体中进行充分搅拌和分散后形成膏状的厚膜浆料。
烧结后的厚膜导体是由金属与粘结组份组成。
图太阳能电池电极浆料图片来源：开放资料太阳能电池电极浆料分类太阳能电池电极浆料按照成分可分为以下三种：1、银浆（Silver paste）是由银粉、无机添加物和有机载体组成的一种满足丝网印刷或涂敷的膏状物。
2、银铝浆（Silver aluminum paste）是由银粉、铝粉、无机添加物和有机载体组成的一种满足丝网印刷或涂敷的膏状物。
3、铝浆（Aluminum paste）是由铝粉、无机添加物和有机载体组成的一种满足丝网印刷或涂敷的膏状物。
按照产品用途又可分为：太阳能电池用正面电极银浆、背面电极银铝浆和背电场电极铝浆。
图银浆的牌号标记方法示例：PE-Ag-9292(C)表示太阳能电池用编号为9292的银浆。
示例：PE-AgAl-9260(C)表示太阳能电池用编号为9260的银铝浆。
来源：YS/T 612-2006，整理：恒州博智太阳能研究中心图铝浆的牌号标记方法示例：BE-Al-9266(C)表示太阳能电池用编号为9266的铝浆。
来源：YS/T 612-2006，整理：恒州博智太阳能研究中心太阳能电池电极浆料产业链结构图太阳能电池电极浆料产业链图整理：恒州博智太阳能研究中心。

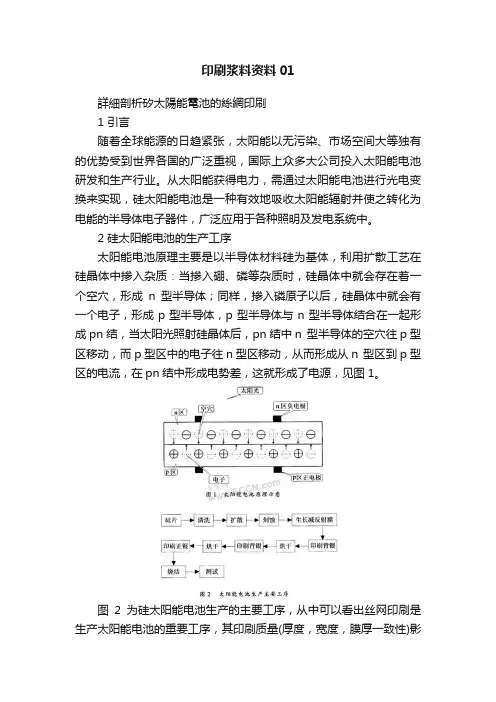

印刷浆料资料01詳細剖析矽太陽能電池的絲網印刷1 引言随着全球能源的日趋紧张，太阳能以无污染、市场空间大等独有的优势受到世界各国的广泛重视，国际上众多大公司投入太阳能电池研发和生产行业。
从太阳能获得电力，需通过太阳能电池进行光电变换来实现，硅太阳能电池是一种有效地吸收太阳能辐射并使之转化为电能的半导体电子器件，广泛应用于各种照明及发电系统中。
2 硅太阳能电池的生产工序太阳能电池原理主要是以半导体材料硅为基体，利用扩散工艺在硅晶体中掺入杂质：当掺入硼、磷等杂质时，硅晶体中就会存在着一个空穴，形成n型半导体；同样，掺入磷原子以后，硅晶体中就会有一个电子，形成p型半导体，p型半导体与n型半导体结合在一起形成pn结，当太阳光照射硅晶体后，pn结中n 型半导体的空穴往p型区移动，而p型区中的电子往n型区移动，从而形成从n 型区到p型区的电流，在pn结中形成电势差，这就形成了电源，见图1。
图2为硅太阳能电池生产的主要工序，从中可以看出丝网印刷是生产太阳能电池的重要工序，其印刷质量(厚度，宽度，膜厚一致性)影响电池片的技术指标。
3 工序对印刷电极的要求3.1 背面银电极印刷(背银)在电池片的正极面(p区)用银铝浆料印刷两条电极导线(宽约3～4 mm)作为电池片的电极(图3)。
3.2 背面铝印刷(背铝)在电池片的正极面采用铝浆料印刷整面(除背银电极外)。
3.3 正面银印刷(正银)在电池片的正面(喷涂减反射膜的面)同时用银浆料印刷一排间隔均匀的栅线和两条电极(图4)，在工艺上要求栅线间距约3mm、宽度约O.10～0.12mm：4 印刷原理图5为丝网印刷原理示意图，丝网印刷由五大要素构成，即丝网、刮刀、浆料、工作台以及基片。
丝网印刷基本原理是：利用丝网图形部分网孔透浆料，非图文部分网孔不透浆料的基本原理进行印刷。
印刷时在丝网一端倒入浆料，用刮刀在丝网的浆料部位施加一定压力，同时朝丝网另一端移动。
油墨在移动中被刮板从图形部分的网孔中挤压到基片上。

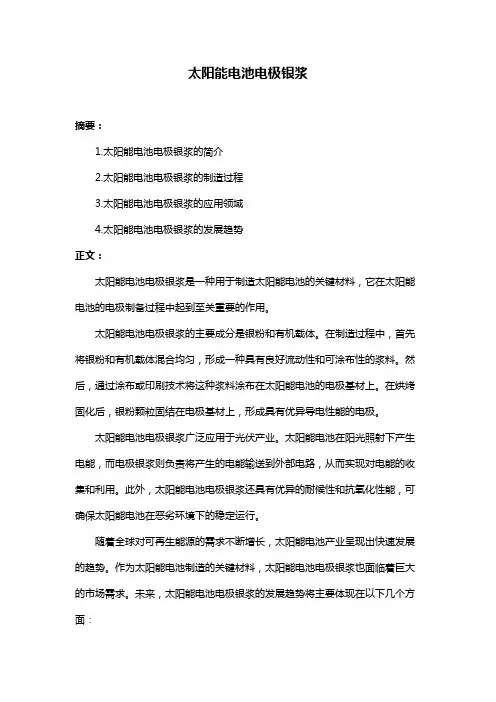

太阳能电池电极银浆
摘要：
1.太阳能电池电极银浆的简介
2.太阳能电池电极银浆的制造过程
3.太阳能电池电极银浆的应用领域
4.太阳能电池电极银浆的发展趋势
正文：
太阳能电池电极银浆是一种用于制造太阳能电池的关键材料，它在太阳能电池的电极制备过程中起到至关重要的作用。
太阳能电池电极银浆的主要成分是银粉和有机载体。
在制造过程中，首先将银粉和有机载体混合均匀，形成一种具有良好流动性和可涂布性的浆料。
然后，通过涂布或印刷技术将这种浆料涂布在太阳能电池的电极基材上。
在烘烤固化后，银粉颗粒固结在电极基材上，形成具有优异导电性能的电极。
太阳能电池电极银浆广泛应用于光伏产业。
太阳能电池在阳光照射下产生电能，而电极银浆则负责将产生的电能输送到外部电路，从而实现对电能的收集和利用。
此外，太阳能电池电极银浆还具有优异的耐候性和抗氧化性能，可确保太阳能电池在恶劣环境下的稳定运行。
随着全球对可再生能源的需求不断增长，太阳能电池产业呈现出快速发展的趋势。
作为太阳能电池制造的关键材料，太阳能电池电极银浆也面临着巨大的市场需求。
未来，太阳能电池电极银浆的发展趋势将主要体现在以下几个方面：
1.提高电极银浆的导电性能，以降低太阳能电池的串联电阻，从而提高太阳能电池的转换效率。
2.研究新型银粉材料和有机载体，以提高电极银浆的耐候性和抗氧化性能。
3.开发环保型太阳能电池电极银浆，以满足绿色制造的要求。
4.降低电极银浆的生产成本，以提高太阳能电池的竞争力。
太阳能电池导电浆料英文回答：Solar cell conductive pastes play a crucial role in the performance of solar cells. These pastes are responsiblefor facilitating the flow of electricity within the solar cell, providing a pathway for the generated electrical current to be collected and utilized. There are various types of conductive pastes available, each with its own unique composition and properties.One commonly used conductive paste is made up of silver particles suspended in a polymer matrix. The silver particles act as conductive pathways, allowing forefficient electron transport within the solar cell. The polymer matrix serves as a binder, holding the silver particles together and providing adhesion to the solar cell surface.Another type of conductive paste utilizes copperparticles instead of silver. Copper is a more cost-effective alternative to silver, but it has slightly higher resistance. However, advancements in paste formulation and cell design have made it possible to achieve comparable performance with copper pastes.In addition to silver and copper, there are conductive pastes that incorporate other materials such as aluminum, nickel, and various conductive oxides. These materials are chosen based on their electrical conductivity, adhesion properties, and compatibility with the solar cell materials.The formulation of a conductive paste involvescarefully selecting the particle size, shape, and distribution, as well as the polymer binder and other additives. The particle size and shape affect the paste's ability to fill in the gaps between solar cell components, ensuring good electrical contact. The distribution of particles within the paste should be uniform to achieve consistent conductivity throughout the solar cell.During the manufacturing process, the conductive pasteis applied onto the solar cell using various techniques such as screen printing or dispensing. The paste is then dried and cured to remove any solvents and bind the particles together. The resulting conductive layer forms a grid pattern on the solar cell surface, allowing for efficient current collection.中文回答：太阳能电池导电浆料在太阳能电池的性能中起着至关重要的作用。
光伏电池片印刷工艺质量控制光伏电池片印刷工艺是太阳能电池生产过程中的关键步骤之一，它直接影响到电池片的光电转换效率和整体性能。
本文将探讨光伏电池片印刷工艺的质量控制问题，分析其重要性、挑战以及实现途径。
一、光伏电池片印刷工艺概述光伏电池片印刷工艺是指在硅基太阳能电池片上印刷导电浆料，形成电池片的电极和栅线的过程。
这一工艺对于提高电池片的光电转换效率、降低生产成本具有重要意义。
1.1 印刷工艺的核心特性光伏电池片印刷工艺的核心特性主要包括精确度、均匀性和稳定性。
精确度是指印刷过程中电极和栅线的定位精度，均匀性是指浆料在电池片上的分布均匀性，稳定性则是指整个印刷过程的重复性和一致性。
1.2 印刷工艺的应用场景印刷工艺在光伏电池片生产中的应用场景非常广泛，包括单晶硅电池片、多晶硅电池片以及薄膜电池片等多种类型。
不同的电池片类型对印刷工艺的要求也有所不同。
二、光伏电池片印刷工艺的控制光伏电池片印刷工艺的控制是确保产品质量的关键环节，需要对印刷过程中的各种因素进行精确控制。
2.1 印刷设备的选择与维护印刷设备的性能直接影响到印刷工艺的质量。
选择合适的印刷设备，并对其进行定期的维护和校准，是保证印刷质量的基础。
2.2 导电浆料的质量控制导电浆料是印刷工艺中的关键材料，其质量直接关系到电池片的电性能。
对浆料的粘度、颗粒度、金属含量等参数进行严格控制，是保证印刷质量的重要措施。
2.3 印刷参数的优化印刷过程中的参数，如印刷速度、压力、温度等，都会影响印刷质量。
通过实验和数据分析，对这些参数进行优化，可以提高印刷工艺的稳定性和均匀性。
2.4 环境条件的控制印刷工艺对环境条件非常敏感，如湿度、温度、洁净度等。
建立严格的环境控制标准，并采取有效的控制措施，是保证印刷质量的重要环节。
三、光伏电池片印刷工艺质量控制的挑战光伏电池片印刷工艺质量控制面临着多方面的挑战，需要采取有效的措施来应对。
3.1 技术更新的挑战随着光伏技术的不断进步，印刷工艺也在不断更新。
太阳能电池电极银浆
（原创版）
目录
1.太阳能电池电极银浆的概述
2.太阳能电池电极银浆的制备方法
3.太阳能电池电极银浆的应用领域
4.太阳能电池电极银浆的发展前景
正文
一、太阳能电池电极银浆的概述
太阳能电池电极银浆，又称为银浆料，是一种以银为主要导电成分的涂料。
它广泛应用于太阳能电池、电子元器件、电磁屏蔽等领域。
银浆料具有优良的导电性、良好的附着力和高化学稳定性，是太阳能电池制造过程中不可或缺的关键材料。
二、太阳能电池电极银浆的制备方法
1.物理法：通过将金属银粉与一定比例的有机载体、溶剂、添加剂混合，再通过物理方法进行研磨、分散，形成银浆料。
2.化学法：通过化学还原法将银离子还原成金属银，并在反应过程中形成一定比例的有机载体、溶剂、添加剂，最后得到银浆料。
三、太阳能电池电极银浆的应用领域
1.太阳能电池：太阳能电池是银浆料的主要应用领域，银浆料在太阳能电池中主要作为电极材料，能够提高太阳能电池的光电转换效率。
2.电子元器件：银浆料在电子元器件制造中，如微波通信、射频识别等领域具有广泛应用。
3.电磁屏蔽：银浆料因其优良的导电性能，可用于制造电磁屏蔽材料，
以减小电磁辐射对电子设备的干扰。
四、太阳能电池电极银浆的发展前景
随着全球能源危机的加剧以及环保意识的不断提高，太阳能作为一种清洁、可再生的能源得到了广泛关注。
作为太阳能电池关键材料的银浆料，其市场需求也逐年攀升。
未来，银浆料在太阳能电池领域的应用将会更加广泛，且随着技术的不断进步，银浆料的性能也将得到进一步提高。
太陽能電池製造中的絲網印刷技術一太阳能电池制作工艺1．太阳能电池的精密丝网印刷从太阳能电池制作工艺流程(图一)中我们可以清楚地看到：太阳能电池的主要制作工艺为五次精密丝网印刷。
流程图中的1CdS膜的精密丝网印刷；4为CdTe 膜的精密丝网印刷；5为C电极的精密丝网印刷；7为Ag+In电极的精密丝网印刷；8为Ag电极的精密丝网印刷。
图一太阳能电池制作工艺流程1—CdS膜的精密丝网印刷(精密全自动丝网印刷机)；2—低温红外线干燥；3—传送式电炉CdS膜烧结；4—CdTe膜烧结(与1、2、3同)；5—C电极精密丝网印刷、干燥(与1、2同)；6—PN接合形成及C电极烧制(如3)；7—Ag+In电极的精密丝网印刷及烧制；8—Ag电极的精密丝网印刷及烧制(与1、2、3同)。
图二～六为上述各精密丝网印刷之示意图。
图二太阳能电池元件的印刷图案1—C电极；2—Ag电极；3—Ag+In电极；4—CdS膜；5—CdTe膜；6—玻璃基板图三 CdS/CdTe太阳能电池元件截面图1—C电极；2—CdTe膜；3—CdS膜；4—玻璃基板图四C电极及PN结的形成1—CdTe膜；2—CdS层；3—玻璃基板图五 CdTe膜的形成1—CdTe膜(上面为C电极)；2—CdS膜；3—Ag+In电极图六 CdS侧(Ag+In)电极示意图2．特种功能性浆料在丝网印刷的功能性浆料中，太阳能电池浆料又是一种新颖的别具一格的功能性浆料，应该说这些特种功能性浆料的研究、开发和商品化是太阳能电池制造技术中最基本也是最关键的因素。
它们是：(1)CdS浆料主剂：CdS高纯度粉末(5N)，粉末粒径为2～3μm。
助剂：CdCl2粉末9.1%(wt)。
粘结剂：丙烯、乙二醇(适量)。
(2)CdTe浆料主剂：Cd粉末(5N)与Te粉末(6N)等量加入，其粉末粒径为0.5μm。
助剂：CdCl2粉末0.5%(wt)。
粘结剂：丙烯、乙二醇(适量)。
(3)碳(C)浆料在碳浆料中加入10～50ppm的铜杂质。
