液压阀阀体的材料加工工艺要求及各自区别

液压控制阀的材料及工艺要求
一、材料选择
1、阀体材料应选用机械强度高的铸铁或钢材，表面应有良好的磨光，无缺陷，具有良好的抗腐蚀性和维护性。

2、动作部件及阀瓣材料应根据压力等级而定，耐腐蚀及磨损性应极佳，容易施加润滑油，维护性能良好。

二、工艺要求
1、阀门每个尺寸的精度应符合产品质量技术条件的要求，公差应符
合国家标准。

2、动作部件应由安全可靠的液压系统操作，操作熟练，安全可靠，
动作及时灵活，操作次数不少于1000次，操作扭矩不超过规定的最大扭
矩值。

3、阀体部件应做好焊接，外观应平整、光洁，无毛刺、无缺陷；热
处理外表面上应没有裂痕、气泡、渗漏现象。

4、内部流路设计应设计合理，保持流体分布均匀，减少流量损失，
优化流量分布，降低流体阻力，以保证控制精度高。

5、机械密封件应严格按照国家标准进行选用，保证良好的密封性能，无渗漏现象发生。

6、控制电磁阀应考虑工况抗干扰能力及运行状态的可靠性，选择质
量可靠的控制电磁阀，一般控制电磁阀应按用户的要求选择。

液压控制阀的材料及工艺要求液压阀中阀芯、阀套等精密零件一般选用45钢、40Cr、Cr12MoV、12CrNi3A、18CrNiWA及GCr15等高级工具钢、高合金结构钢、优质钢及轴承钢等材料。

要求材料具有良好的耐磨性、线胀系数和变形量小等优点。

为了提高阀芯的耐磨性，必须使材料表面达到一定的硬度（一般要求硬度大于58HRC），因而，针对不同的材料可选用淬火、渗碳、渗氮等不同的热处理手段。

水压阀中阀芯的材料除了要求能达到较高的硬度外，还应有良好的耐淡水或海水腐蚀性能。

虽然奥氏体不锈钢的耐腐蚀性能较好，但难以通过热处理提高材料的表面硬度。

一般可选用2Cr13、1Cr17Ni2等马氏体不锈钢、0Cr17NiCu4Nb等沉淀硬化不锈钢或工程陶瓷作为水液压阀阀芯的材料，其中马氏体不锈钢只能用于淡水。

0Cr17NiCu4Nb是一种高强度不锈钢，其抗腐蚀性能接近1Cr18Ni9Ti奥氏体不锈钢。

该不锈钢加工时一般先进行固溶处理，在精密加工前进行沉淀强化处理（当时效温度在420°C，保温10h以上时，可获得最高硬度）。

水压阀中阀套的材料首先应具有良好的耐腐蚀、磨损性能。

此外，阀套与阀芯材料的合理搭配也十分重要，应防止阀套与阀芯材料发生粘着磨损、腐蚀磨损等，以提高水压阀的寿命和工作可靠性。

阀套一般可选用耐腐蚀性好的QA19-4青铜或高分子材料，其中高分子材料应具有强度高、耐磨性好、线胀系数小、吸水率低、加工性能好等特点。

油压阀中阀体的材料多为灰铸铁或孕育铸铁（HT20-40、HT30-54）。

水压阀阀体的材料可选用2A50、2A14等锻铝，加工后对铝件表面进行阳极氧化处理。

也可采用1Cr18Ni9Ti等奥氏体不锈钢材料。

阀类元件要求阀芯在阀体孔内移动灵活，工作可靠，泄露小且寿命长。

通常各种滑阀的配合间隙一般为0.005~0.035mm，配合间隙公差为0.005~0.015mm。

其圆度和圆柱度的公差一般为0.002~0.008mm。

阀体常用材料和各种材料的热处理阀门是一种常见的管道设备，在各个工业领域都被广泛应用。

阀门的主要作用是流量控制和压力调节，能够调节流体的流动方向、速度和流量。

阀体是阀门的主要组成部分之一，阀体的材料选择和热处理对阀门的性能和寿命都有至关重要的影响。

本文将介绍阀体常用的材料及其热处理过程。

一、阀体常用材料1.灰铸铁（gray cast iron）灰铸铁是一种铁碳合金，碳含量高于钢和铸铁，而硅、锰、磷等元素的含量较低。

灰铸铁的硬度高，耐磨损，但其韧性和强度不如钢。

因此，灰铸铁一般用于低压和低温的应用场景，如给排水、供暖等。

2.球墨铸铁（ductile iron）球墨铸铁是灰铸铁的改进版，通过添加一定数量的镁、铝等元素，使其具有更好的塑性和韧性。

球墨铸铁还具有较高的强度和耐腐蚀性能，因此被广泛应用于高压、高温和强腐蚀性环境下的阀门。

3.碳钢（carbon steel）碳钢是一种含碳量较高的钢铁材料，与灰铸铁和球墨铸铁相比，其主要优点是强度更高，并且具有更好的韧性和可塑性。

碳钢可以满足各种温度和压力条件下的应用需求，一般被用于中高温和中高压的场景。

4.不锈钢（stainless steel）不锈钢是一种合金钢，具有良好的耐腐蚀性和高温性能。

不锈钢的主要成分是铁、铬、镍等元素，其中铬的含量最高。

不锈钢的材质坚固、耐用，也是阀门材料中最贵的一类。

不锈钢一般被应用于化工、石油、天然气等环境中的阀门。

二、热处理过程1.淬火（quenching）淬火是一种快速冷却材料的技术，能够提高材料的硬度和强度。

在淬火的过程中，材料被加热到高温，然后迅速浸入冷却剂中。

淬火后的钢铁材料硬度和强度都会大大增强，但也会导致材料变脆，容易发生撕裂或脆断。

2.回火（tempering）回火是一种将淬火后的材料加热，然后缓慢冷却的技术。

回火的过程中，淬火后的材料会变得更有韧性，而硬度和强度则会降低。

回火通常会在淬火之后进行，以减轻淬火带来的脆性和应力。

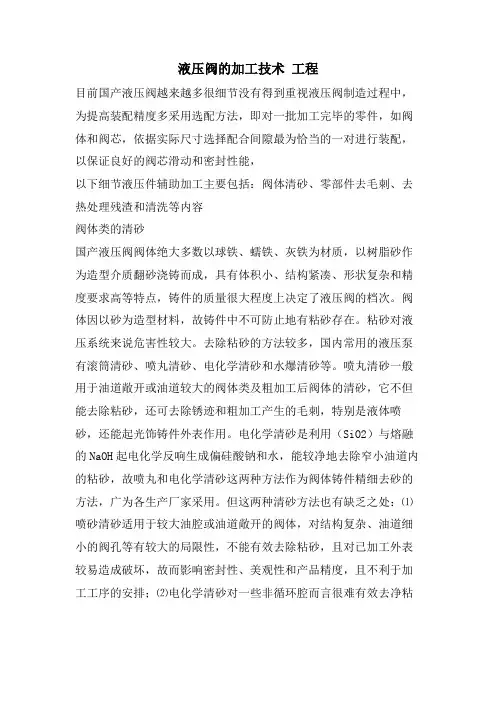

液压阀的加工技术工程目前国产液压阀越来越多很细节没有得到重视液压阀制造过程中，为提高装配精度多采用选配方法，即对一批加工完毕的零件，如阀体和阀芯，依据实际尺寸选择配合间隙最为恰当的一对进行装配，以保证良好的阀芯滑动和密封性能，以下细节液压件辅助加工主要包括：阀体清砂、零部件去毛刺、去热处理残渣和清洗等内容阀体类的清砂国产液压阀阀体绝大多数以球铁、蠕铁、灰铁为材质，以树脂砂作为造型介质翻砂浇铸而成，具有体积小、结构紧凑、形状复杂和精度要求高等特点，铸件的质量很大程度上决定了液压阀的档次。

阀体因以砂为造型材料，故铸件中不可防止地有粘砂存在。

粘砂对液压系统来说危害性较大。

去除粘砂的方法较多，国内常用的液压泵有滚筒清砂、喷丸清砂、电化学清砂和水爆清砂等。

喷丸清砂一般用于油道敞开或油道较大的阀体类及粗加工后阀体的清砂，它不但能去除粘砂，还可去除锈迹和粗加工产生的毛刺，特别是液体喷砂，还能起光饰铸件外表作用。

电化学清砂是利用（SiO2）与熔融的NaOH起电化学反响生成偏硅酸钠和水，能较净地去除窄小油道内的粘砂，故喷丸和电化学清砂这两种方法作为阀体铸件精细去砂的方法，广为各生产厂家采用。

但这两种清砂方法也有缺乏之处：⑴喷砂清砂适用于较大油腔或油道敞开的阀体，对结构复杂、油道细小的阀孔等有较大的局限性，不能有效去除粘砂，且对已加工外表较易造成破坏，故而影响密封性、美观性和产品精度，且不利于加工工序的安排；⑵电化学清砂对一些非循环腔而言很难有效去净粘砂，且能耗较高，对环境破坏极大，工人的作业强度也高，故对复杂件的清砂大家还在探索之中。

滑阀类零件去毛刺及去热处理残渣液压件辅助工序另一大问题是去机加工毛刺、热处理残渣等，机加工时应采用合理的切削参数来控制毛刺的产生，对产生的毛刺那么应安排工序去除，去毛刺方法有：手工操作法、振动光饰法、砂带磨削法、铜丝轮或磨光机抛光法、不锈钢丝刷抛光法、液体喷砂法等。

方法的选用应视实际情况而定。

液压阀工艺流程液压阀工艺流程是指在液压阀的制造过程中所采用的工艺流程，包括材料准备、零件加工、装配调试等环节。

下面将详细介绍液压阀的工艺流程。

首先，材料准备是液压阀制造的第一步。

根据设计要求，选取合适的材料，其中常用的材料有铸铁、铸钢、铝合金等。

材料经过采购后，进行熔炼、制备料水等处理，以确保材料的质量。

接下来是零件加工环节。

在这个环节中，首先需要根据设计图纸进行零件的加工。

零件加工包括铸造、锻造、精密加工等工艺。

铸造过程中，将熔化的材料注入模具中，待其凝固后取出零件；锻造过程中，通过施加压力对材料进行塑性变形，使其形成所需形状和尺寸的零件；精密加工过程中，使用机床、刀具等工具对零件进行加工，以满足设计要求。

在加工过程中，需要对零件进行严格的质量检验，包括尺寸、表面粗糙度等指标，以确保零件的质量达到设计要求。

通过各种检测设备，如千分尺、量规、光谱仪等进行检验。

随后是液压阀的装配调试阶段。

在这个阶段中，将已加工好的零件按照设计要求进行组装。

装配过程中，需要注意各个零件之间的配合精度和相互关系，确保装配完毕后液压阀的正常工作。

在装配完成后，对液压阀进行调试。

通过对液压阀进行流量、压力等参数的测试，以检验液压阀的性能。

在调试中，如果发现液压阀存在故障或不正常现象，需要进行排除和修复。

最后，对已调试完成的液压阀进行清洗和包装。

清洗可以去除装配过程中产生的杂质和污染物，以确保液压阀的内部清洁。

包装过程中，需要对液压阀进行适当的保护，避免因运输过程中的碰撞和振动等因素造成损坏。

以上就是液压阀工艺流程的简要介绍。

在实际生产中，不同类型的液压阀可能存在一些细微的差异，但总体来说，液压阀的制造流程大致相似。

通过科学的制造工艺流程，可以确保液压阀的质量和性能，满足用户的需求。

液压控制阀的材料及工艺要求
1.材料选择：
-铸铁：铸铁具有较好的机械性能和价格优势，适用于一般工况下的液压控制阀。

-不锈钢：不锈钢具有良好的耐腐蚀性和高温性能，适用于具有腐蚀性介质或高温环境下的液压控制阀。

-铜合金：铜合金具有良好的导热性和耐腐蚀性，适用于具有高温和高压的工况。

-铝合金：铝合金具有轻质和优异的导热性，适用于要求阀体轻量化和快速散热的应用场景。

2.工艺要求：
-流线型设计：液压控制阀的内部结构和通道应设计为流线型，以减少液流的阻力和压力损失。

-精密加工：液压控制阀的关键零件，如阀芯、阀座和阀盖等，需要进行精密加工，以确保其尺寸和几何形状的精度。

-密封性要求：液压控制阀的关键部位需要具有良好的密封性，以防止液体泄漏或渗漏，一般通过密封圈、密封垫和密封胶等材料来实现。

-表面处理：液压控制阀的表面需要进行防腐处理，如镀铬、电镀、喷涂等，以提高其耐腐蚀性。

-装配和调试：液压控制阀的装配过程需要严格控制，确保各零件的
配合精度和紧固力度，同时还需要进行严格的测试和调试，以确保阀门的
可靠性和性能。

综上所述，液压控制阀的材料和工艺要求对其性能和可靠性起着至关
重要的作用。

在选择材料时，需要根据具体的工况、介质和温度来确定，
同时要考虑到成本和可用性等因素。

在制造工艺方面，需要注重精密加工、流线型设计和良好的密封性等要求，以确保液压控制阀的性能和可靠性。

液压平衡阀技术要求
液压平衡阀，也称为液压平衡器或压力平衡阀，是一种用于自动平衡给水系统中的压力的阀门。

液压平衡阀的基本构造是阀体、阀芯和弹簧。

1. 阀体：阀体应采用高强度铸铁材料或钢材焊接而成，内表面应光洁而平整，耐高温，不易腐蚀。

2. 阀芯：阀芯应采用不锈钢材质制成，阀芯与阀座配合应准确度高，密封性好，防止渗漏。

3. 弹簧：弹簧应采用高弹簧钢材料，弹性好，抗拉强度高，防腐性能好。

4. 控制性能：液压平衡阀的控制性能是其重要的技术参数，应保证在额定流量和压力下，控制误差小，稳定性好，响应速度快，并能长期稳定工作。

5. 流量范围：液压平衡阀的流量范围应符合给水系统的需要，能够满足系统的最小以及最大流量设计要求。

6. 使用寿命：液压平衡阀应具有长寿命、无故障的特点，应能够在恶劣环境中稳定工作。

7. 安全性能：液压平衡阀应具有良好的安全性能，能够在故障情况下，自动保护系统的安全运行。

8. 操作方式：液压平衡阀的操作方式可以采用手动或自动操作方式，手动方式可以满足设备的维修和保养需要，而自动方式可实现远程操作和自动控制。

9. 维修性能：液压平衡阀应具有良好的维修性能，易于维修和更换配件。

10. 可靠性：液压平衡阀应具有高可靠性，能够长期、稳定、可靠地运行，保证系统的安全、稳定和高效运行。

综上所述，液压平衡阀的技术要求是多方面的，包括阀体、阀芯、弹簧、控制性能、流量范围、使用寿命、安全性能、操作方式、维修性能和可靠性等方面。

这些技术要求是制约液压平衡阀产品质量和性能的重要因素，也是设计、生产、应用中需要重视的事项。

液压阀块的加工要求，包括尺寸误差、形位误差、表面粗糙度大家好，欢迎来到液压贼船！之前我们聊过很多液压阀块设计方面的知识，而并未涉及阀块的加工要求，今天主要来聊一聊这一方面的内容！一、每个尺寸都要标注公差吗？首先要抛出一个问题，是不是每一个尺寸都要考虑加工精度？事实上，不需要，那什么部位需要有加工精度要求呢？很简单，只有存在装配关系的地方，你才需要留意加工精度，特别是配合表面的精度要求。

拿我们常见的轴类零件来说：一般径向尺寸会有精度要求，因为需要与相应的孔配合（比如轴承之类的）；而在轴向上，并没有什么配合要求，所以尺寸只保留自由精度即可，也就是说不标公差，因为轴向并不存在配合。

二、加工误差知识回顾相信看完我们的问题，有朋友会被什么误差、精度、公差等等概念绕晕了，因此我们先回顾一下加工误差相关的知识。

所谓加工误差包括：尺寸误差、形状误差、位置误差。

1、尺寸误差：加工后实际尺寸和理想尺寸的差值。

2、形状误差：可进一步分为宏观几何形状误差、表面粗糙度。

3、位置误差：工件上各要素之间实际相互位置和理想位置之间的偏差。

光谈误差，不说公差，是一种流氓行为，那么误差和公差到底有什么关系呢？误差与公差的关系：公差是误差的允许变动范围（强调一下，它是一个范围）。

只要误差（误差是一个值，不是范围）不超过公差，那么零件就是合格的。

也就是说，误差是人们加工好零件之后测量的值，而公差是人为为了判定工件合格与不合格而制订出来的一个范围，只要误差落在这个范围内，就算合格，否则就是不合格。

三、与阀块相关的加工误差与阀块相关的加工误差，也无外乎上面所说的尺寸误差、形位误差、表面粗糙度，下面我们一一来看看。

1、尺寸误差我们知道，有关阀块的加工，最多的加工元素就是孔，所以我们要关注的就是孔的尺寸误差。

尺寸误差、公差等级、零件尺寸之间的关系如下表所示：其中：IT12~IT18，用于没有配合需求的尺寸；IT11~IT12，用于不是那么重要的配合尺寸；IT9~IT10，用于仅有一般性要求的配合尺寸；IT7~IT8，用于精度稍高的配合尺寸；IT6，用于重要零件的精密配合尺寸；IT2~IT5，用于特别精密的零件配合尺寸；IT01~IT1，用于量块等标准的高精度量具级别的配合尺寸；对于阀块来说，我们的孔直径一般在3~30mm之间（也就是最左侧栏的基本尺寸），所以着重观察虚线框内的参数即可。

1各种阀门具体主要技术参数如下：1.2闸阀主要参数1.4闸阀主要设计制造标准设计与制造标准: GB/T12234；连接法兰标准: GB/T9113；结构长度标准：GB/T12221；试验与检验标准： GB/T13927；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准。

1.5 闸阀材质表1.6闸阀技术特点1、符合国内外先进标准的要求，密封可靠，性能优良、造型美观.2、闸板、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长.3、采用锲式弹性闸板结构，大口径设置滚动轴承，开关灵活，启闭轻松.4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性.5、可采用各种标准配管法兰及法兰密封面形式，满足各种工程需要及用户需求.6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况. 2.1截止阀主要参数2.2截止阀性能参数表2.3截止阀主要设计制造标准设计与制造标准: GB/T12235；连接法兰标准: GB/T9113；结构长度标准：GB/T12221；试验与检验标准： GB/T13927；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准。

2.4截止阀材质表2.5截止阀技术特点截止阀是常用截断阀，用来接通和切断管路介质，结构简单、制造与维修都很方便，得到广泛应用。

1、阀体为流线型设计，使阀门通道流阻小，有利于介质流动.2、阀瓣为自由浮动式，以适应各种工况下引起冲击载荷，确保阀门的使用寿命.3、阀杆设计有上密封结构，与阀盖帽一起具有长导向结构，确保密封的可靠性.4、阀盖的高压力级具有自密封结构，保证密封的可靠性. 3.13.3旋启式止回阀计制造标准设计与制造标准: GB/T12236; 连接法兰标准: GB/T9113；结构长度标准：GB/T12221；试验与检验标准： GB/T13927；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准。

液压阀生产工艺
液压阀是指利用液体流动和压力来实现工作的一种阀门，广泛应用于机械、能源、冶金、化工等行业。

液压阀的生产工艺主要包括以下几个步骤：
1. 材料准备：液压阀通常由铸铁、铸钢等材料制成。

在生产过程中，需要选择合适的材料，并进行材料的熔炼和加工，以保证阀门的质量和性能。

2. 部件加工：液压阀的生产包括多种部件的加工和制造，如阀体、阀盖、阀座、阀芯等。

这些部件需要经过精密的加工工艺，以保证其尺寸的精度和表面的光洁度。

3. 组装：在生产过程中，需要将各个零部件进行组装，形成完整的液压阀。

组装工艺需要严格控制阀门的精度和密封性能，确保阀门的正常工作。

4. 调试：在液压阀的生产完成后，需要进行调试和检验。

通过对阀门的压力和流量进行测试，以确保阀门的性能符合要求，并进行相应的调整和修正。

5. 严格检验：液压阀的生产过程中，需要进行多项严格的检验，包括外观检查、尺寸测量、材料分析等。

通过这些检验，可以确保液压阀的质量和可靠性。

6. 包装和出货：液压阀生产完成后，需要进行包装，以保护阀门不受外界损坏。

然后，将阀门按照订单要求进行出货，交给
客户。

液压阀的生产工艺需要严格按照质量标准和技术要求进行操作，确保阀门的质量和性能。

同时，还需要准确计划生产进度，做好生产控制和组织管理，以提高生产效率和产品质量。
