内啮合摆线齿轮泵原理
内啮合摆线齿轮泵是一种常见的液压装置，主要用于液压系统中的压油和输油。
其运转原理是基于摆线的几何形状。
下面，我们来分步骤阐述这一装置的工作原理。
步骤一：基本构造
内啮合摆线齿轮泵由一个内部装有齿轮的外壳和一个齿轮表示沟槽的转子组成。
这个转子是由齿周期时在往返行程中运动的凸轮和双偏移量的齿轮所组成。
步骤二：工作过程
在内啮合摆线齿轮泵的工作过程中，液体从进口进入泵壳之后，转子顺着表面的齿轮运动，并且因为齿轮的凸起和凹陷部分而泵出。
比如说，当齿轮凸起时，液体会被压缩，并且被迫流动到齿轮凹陷的部分。
而当齿轮凹陷时，压缩的液体又会重新流回齿轮凸起的部分。
这个过程是不断重复的，直到液体被泵出。
步骤三：优点和局限
内啮合摆线齿轮泵的主要优点是体积小、噪音小、操作可靠、可配置到相当高的压力，以及相对容易维护和维修。
它们也是一种非常高效的方法进行压油和输油。
不过，这种泵的局限在于其几何形状所导致的设计难度、成本和维护成本（如果需求高度精密的部件）等方面。

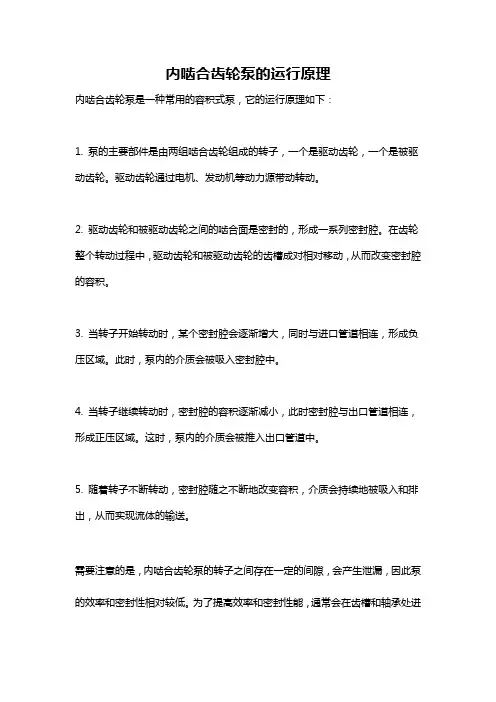

内啮合齿轮泵的运行原理
内啮合齿轮泵是一种常用的容积式泵，它的运行原理如下：
1. 泵的主要部件是由两组啮合齿轮组成的转子，一个是驱动齿轮，一个是被驱动齿轮。
驱动齿轮通过电机、发动机等动力源带动转动。
2. 驱动齿轮和被驱动齿轮之间的啮合面是密封的，形成一系列密封腔。
在齿轮整个转动过程中，驱动齿轮和被驱动齿轮的齿槽成对相对移动，从而改变密封腔的容积。
3. 当转子开始转动时，某个密封腔会逐渐增大，同时与进口管道相连，形成负压区域。
此时，泵内的介质会被吸入密封腔中。
4. 当转子继续转动时，密封腔的容积逐渐减小，此时密封腔与出口管道相连，形成正压区域。
这时，泵内的介质会被推入出口管道中。
5. 随着转子不断转动，密封腔随之不断地改变容积，介质会持续地被吸入和排出，从而实现流体的输送。
需要注意的是，内啮合齿轮泵的转子之间存在一定的间隙，会产生泄漏，因此泵的效率和密封性相对较低。
为了提高效率和密封性能，通常会在齿槽和轴承处进
行密封处理，并采用特殊的设计和材料。
拖拉机齿轮泵工作原理：
齿轮泵的工作原理是：当泵内的齿轮在啮合过程中，其齿面上的压力高于泵外的压力时，齿面上的流量就会增加。
当这些流量超过了齿轮啮合时的排出量时，齿面上的压力降低，齿面上的流量也随之减少。
这样，不断地重复这一过程，便把液体吸人到泵内。
在泵的工作过程中，齿轮啮合的情况是不断变化的。
在吸人液体前，由于泵壳内容积变化小，转速不高，而齿与齿之间为真空吸人状态；在吸人液体后，由于齿轮啮合间隙减小和转速提高，此时轮齿间容积变化很大，这时泵内压力增大。
轮齿通过啮合过程中不断地产生油液的内能而使容积变化达到最大值；同时，由于吸人液体引起轮齿间相对运动（包括齿轮和齿圈表面），也使
容积变化达到最大值。
这样周而复始地不断循环吸人和排出液体。
齿轮泵有单向阀、安全阀和旁通阀三个主要元件。
1.单向阀
当泵内压力超过泵的安全阀设定压力时（即工作压力），安
全阀打开向系统泄放气体。
—— 1 —1 —。

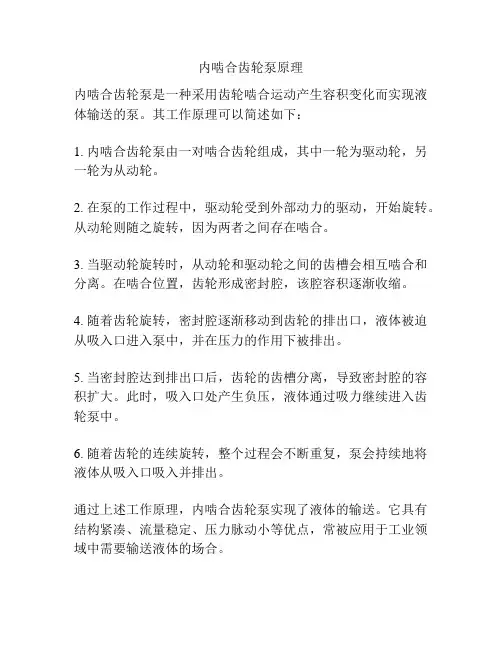

内啮合齿轮泵原理
内啮合齿轮泵是一种采用齿轮啮合运动产生容积变化而实现液体输送的泵。
其工作原理可以简述如下：
1. 内啮合齿轮泵由一对啮合齿轮组成，其中一轮为驱动轮，另一轮为从动轮。
2. 在泵的工作过程中，驱动轮受到外部动力的驱动，开始旋转。
从动轮则随之旋转，因为两者之间存在啮合。
3. 当驱动轮旋转时，从动轮和驱动轮之间的齿槽会相互啮合和分离。
在啮合位置，齿轮形成密封腔，该腔容积逐渐收缩。
4. 随着齿轮旋转，密封腔逐渐移动到齿轮的排出口，液体被迫从吸入口进入泵中，并在压力的作用下被排出。
5. 当密封腔达到排出口后，齿轮的齿槽分离，导致密封腔的容积扩大。
此时，吸入口处产生负压，液体通过吸力继续进入齿轮泵中。
6. 随着齿轮的连续旋转，整个过程会不断重复，泵会持续地将液体从吸入口吸入并排出。
通过上述工作原理，内啮合齿轮泵实现了液体的输送。
它具有结构紧凑、流量稳定、压力脉动小等优点，常被应用于工业领域中需要输送液体的场合。
内啮合齿轮泵工作原理
内啮合齿轮泵是一种流体传动设备，它利用内部啮合的齿轮来输送流体。
其工作原理主要可以分为进油、密封、排油三个过程。
首先，在进油过程中，当齿轮泵的齿轮开始旋转时，流体从泵的吸入口进入泵腔。
由于齿轮的旋转，流体在齿轮齿槽之间形成密封状态，防止流体从吸入口流回。
随着齿轮的旋转，流体被迫往前推进，从而进入到齿轮齿槽中。
其次，在密封过程中，齿轮的旋转使齿槽中的流体被推到泵腔的出口处。
同时，由于齿轮啮合的牵引作用和齿轮与泵壳之间的密封，流体无法倒流到吸入口。
在这个过程中，齿轮的密封性起到了重要的作用，确保了流体的连续推进和不外溢。
最后，在排油过程中，推进的流体被泵腔的出口处所限制，迫使流体从泵的出口流出。
齿轮的旋转和密封性保证了流体不会倒流，并且在排油过程中保持流体的连续流动。
排出的流体可以通过管道输送到需要的地方。
总的来说，内啮合齿轮泵利用齿轮的旋转和啮合作用，通过推进流体的方式来实现流体的输送。
密封性的保证以及流体的连续性流动是内啮合齿轮泵工作的关键要素，确保了泵的高效运行。
内啮合齿轮泵的工作原理
内啮合齿轮泵是一种常用的液压泵，其工作原理如下：
1. 泵的结构由外齿轮、内齿轮和泵体组成。
外齿轮通常被称为驱动齿轮，内齿轮通常被称为从动齿轮。
2. 驱动齿轮由电机或其他动力源驱动，它通过轴与从动齿轮相连接。
3. 当泵开始工作时，驱动齿轮开始旋转，驱动从动齿轮一起旋转。
4. 外齿轮和内齿轮之间的齿隙会形成一个密封腔。
5. 随着驱动齿轮的旋转，密封腔的体积逐渐减小。
在减小体积的过程中，密封腔中的液体被迫从进口处被吸入。
6. 随着进一步的旋转，密封腔中的体积进一步减小，液体被压缩，并被推向出口。
7. 液体通过出口处被送出泵体，完成液压泵的工作。
8. 从动齿轮和驱动齿轮的运动是连续的，这保证了液体的连续供应和流动。
以上是内啮合齿轮泵的工作原理，其主要基于齿轮的运动以及通过齿轮间的齿隙形成密封腔从而实现液体的吸入和推出。
这
种泵在工程和工业领域中广泛应用，如液压系统、自动化机械等。
内啮合齿轮泵参数计算公式概述说明以及解释1. 引言1.1 概述内啮合齿轮泵是一种广泛应用于液压传动系统中的重要元件。
它通过两个啮合的齿轮在壳体内部的运动，实现了液体的吸入和排出过程。
内啮合齿轮泵具有结构简单、工作可靠、体积小等优点，在各个领域都有着重要的应用。
1.2 文章结构本文将从以下几个方面对内啮合齿轮泵参数计算公式进行概述、说明和解释。
首先，我们会介绍内啮合齿轮泵的基本情况和参数计算的重要性。
接着，我们会详细解释推导内啮合齿轮泵参数计算公式的原理，并解释主要参数及其意义。
最后，我们会通过一个实例分析来展示如何使用这些公式进行参数计算，并得出相应的结论。
最后，我们会对本文进行总结，并展望未来研究方向。
1.3 目的本文旨在深入探究内啮合齿轮泵参数计算公式，并阐明其在实际工程中的应用价值。
通过对相关公式和原理进行详细介绍和解释，读者可以更加深入了解内啮合齿轮泵的参数计算方法，为实际应用提供参考和指导。
希望通过本文的阐述，能够增进对内啮合齿轮泵的理解，并为今后的研究和工程实践提供基础和启发。
2. 内啮合齿轮泵参数计算公式概述说明2.1 内啮合齿轮泵简介内啮合齿轮泵是一种常见的工业泵，它由内外啮合的齿轮组成，并通过齿轮的旋转来产生流体压力。
内啮合齿轮泵通常用于输送液体或润滑油，可以广泛应用于各个领域，如机械工程、石油工业和化工等。
2.2 参数计算的重要性在设计和使用内啮合齿轮泵时，准确地计算其参数至关重要。
这些参数包括流量、转速、功率、压力等。
通过正确计算这些参数，我们可以评估泵的性能和效率，并确定其适用范围。
参数计算也有助于我们理解内啮合齿轮泵的运行原理，并进行优化设计。
2.3 参数计算的应用领域内啮合齿轮泵参数计算广泛应用于以下领域：a) 设计与制造：在设计过程中，我们需要根据所需流量和压力来确定合适的泵型号和尺寸。
通过参数计算，可以选择最佳组件材料、确定齿轮的尺寸和几何形状，从而满足特定的工作要求。
内啮合齿轮泵工作原理内啮合齿轮泵是一种流量恒定的离心泵，它的工作原理是通过齿轮啮合的运动来将液体吸入泵体并输送出去的一种机械设备。
内啮合齿轮泵结构简单，体积小，节能效果显著，因此广泛应用于各类工业领域。
一、组成结构内啮合齿轮泵主要由泵壳、齿轮、轴、密封件等部件组成。
泵壳由前后两个外壳、覆盖和底盖组成。
齿轮是内啮合式的，由主轴齿轮和从动轮齿轮组成；轴是泵体内占据主导地位的部件，它传递齿轮运动的动力；密封件包括机械密封和填料密封两种。
二、工作原理内啮合齿轮泵的工作原理是通过主轴齿轮和从动轮齿轮互相啮合和旋转，从而将液体从吸入口吸入泵体内，并以流量恒定的方式将液体从排出口输送出去。
液体的输送量取决于齿轮的体积和转速，而齿轮的转速则由电机等外部动力传动决定。
三、优点特点内啮合齿轮泵有一系列的优点和特点，对于工业领域的生产工艺来说，这些优点和特点至关重要。
首先，内啮合齿轮泵结构简单，体积小，易于安装和维修，并且成本低。
其次，它的流量是恒定的，所以可以精确地控制液体的输送量。
第三，它的泵体内没有泵叶，因而没有泵叶进入液流中的强制输送，不存在物料破坏和污染的可能性。
第四，内啮合齿轮泵不会产生脉动荷载，使流体输送平稳，避免流体波动甚至爆破的现象。
第五，它的噪音小、震动小，对设备及运行环境影响较小。
四、适用范围内啮合齿轮泵适用于输送比较稠密的介质，如各类油料、油脂、化工液体，不宜输送含固体颗粒和耐腐蚀性液体。
内啮合齿轮泵的最大优点是它保证了流量的稳定，运转稳定、妥善、效率高，广泛应用于冶金、化工、石油、钢铁、造纸、数码等领域。
总之，内啮合式齿轮泵因其工作原理简单可靠、流量恒定、噪音低等优点，而得到广泛的应用。
随着市场需求不断增长，内啮合齿轮泵在结构和性能上也不断进行更新和改进，使之更好的适应不同领域的生产需求。
齿轮泵的分类齿轮泵是一种常见的液压泵，其工作原理是通过齿轮的旋转来实现液体的输送。
根据不同的分类标准，齿轮泵可以分为多种类型。
一、按照齿轮的形状分类1. 外啮合齿轮泵：外啮合齿轮泵是最常见的一种类型，它由一个带有外齿的传动轴和一个带有内齿的传动轴组成。
当齿轮旋转时，液体通过齿槽被吸入然后排出，完成液体输送的过程。
2. 内啮合齿轮泵：内啮合齿轮泵与外啮合齿轮泵相反，它的齿轮是内齿，能够更好地密封液体。
内啮合齿轮泵适用于输送高粘度液体或易挥发液体的场合。
二、按照齿轮的排列方式分类1. 平行轴齿轮泵：平行轴齿轮泵是最基本的一种类型，其齿轮轴是平行排列的。
液体通过轴向的齿槽进入泵内，然后被压缩和排出。
平行轴齿轮泵结构简单，制造成本较低，广泛应用于各种工业领域。
2. 斜齿轮泵：斜齿轮泵的齿轮轴是斜向排列的，液体通过齿槽进入泵内，然后被压缩和排出。
斜齿轮泵能够提供更大的流量和更高的压力，适用于输送大流量液体的场合。
三、按照齿轮的材料分类1. 铸铁齿轮泵：铸铁齿轮泵的齿轮由铸铁材料制成，具有较高的强度和耐磨性，适用于输送高压和高温液体的场合。
2. 不锈钢齿轮泵：不锈钢齿轮泵的齿轮由不锈钢材料制成，具有良好的耐腐蚀性和耐高温性能，适用于输送腐蚀性液体的场合。
四、按照齿轮的数量分类1. 单级齿轮泵：单级齿轮泵只有一个齿轮对，适用于输送低流量和低压力液体的场合。
2. 多级齿轮泵：多级齿轮泵有多个齿轮对，能够提供更大的流量和更高的压力，适用于输送大流量和高压力液体的场合。
齿轮泵作为一种常见的液压泵，广泛应用于各种工业领域。
不同类型的齿轮泵具有不同的特点和适用范围，根据实际需求选择合适的齿轮泵对于提高工作效率和降低能耗非常重要。
希望通过本文的介绍，读者可以对齿轮泵的分类有一个更清晰的了解。
内啮合齿轮泵工作原理介绍
内啮合齿轮泵有渐开线齿形(Crescent)和摆线齿形(Grout)两种，其结构示意可见图。
这两种内啮合齿轮泵工作原理和主要特点皆同于外啮合齿轮泵。
在渐开线齿形内啮合齿轮泵中，小齿轮和内齿轮之间要装一块月牙隔板，以便把吸油腔和压油腔隔开，摆线齿形啮合齿轮泵又称摆线转子泵，在这种泵中，小齿轮和内齿轮只相差一个齿，因而不需设置隔板，内啮合齿轮泵中的小齿轮是主动轮，大齿轮为从动轮，在工作时大齿轮随小齿轮同向旋转。
t5f]S)a5p.^9_&d)?内啮合齿轮泵的结构紧凑，尺寸小，重量轻，运转平稳，噪声低，在高转速工作时有较高的容积效率。
但在低速、高压下工作时，压力脉动大，容积效率低，所以一般用于中、低压系统。
在闭式系统中，常用这种泵作为补油泵。
内啮合齿轮泵的缺点是齿形复杂，加工困难，价格较贵，且不适合高速高压工况。
内啮合齿轮泵!dp}q@b>1—外齿轮(externalgear)，2—内齿轮(internalgear)，3—隔板(Crescent-shapedSeal)。
