外啮合齿轮泵工作原理
外啮合齿轮泵是一种常用的液压泵，它的工作原理是利用外齿轮与内齿轮之间的啮合作用，将液体从进口端吸入并通过泵体内部的齿轮空间推出。
具体来说，外啮合齿轮泵由驱动轴、动力机构、泵体、进口阀和出口阀等部分组成。
当驱动轴旋转时，通过传动机构将动力传递给泵体内部的两个齿轮，使其相互啮合。
其中，一个齿轮固定在泵体上，称为外齿轮；另一个齿轮则由驱动轴带动，并通过轴的支撑旋转，称为内齿轮。
当外齿轮与内齿轮开始接触时，它们之间的空间形成了一组密封的工作室。
随着外齿轮的继续旋转，工作室逐渐沿齿轮的齿槽方向移动，形成吸入和压缩的效果。
当齿轮进行一周运动后，工作室内部的液体被吸入并压缩，然后通过出口阀流向系统。
需要注意的是，外啮合齿轮泵的密封性取决于齿轮之间的啮合间隙以及泵体和齿轮之间的密封性。
因此，在使用过程中，需要确保齿轮的加工精度和密封件的良好状态，以确保泵的正常工作。
总的来说，外啮合齿轮泵通过齿轮之间的啮合作用来实现液体的吸入和压缩，是一种常见且可靠的液压传动装置。

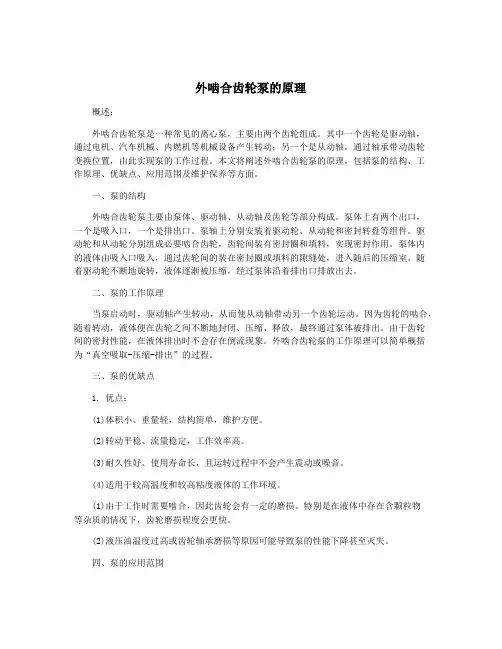

外啮合齿轮泵的原理概述：外啮合齿轮泵是一种常见的离心泵，主要由两个齿轮组成。
其中一个齿轮是驱动轴，通过电机、汽车机械、内燃机等机械设备产生转动；另一个是从动轴，通过轴承带动齿轮变换位置，由此实现泵的工作过程。
本文将阐述外啮合齿轮泵的原理，包括泵的结构、工作原理、优缺点、应用范围及维护保养等方面。
一、泵的结构外啮合齿轮泵主要由泵体、驱动轴、从动轴及齿轮等部分构成。
泵体上有两个出口，一个是吸入口，一个是排出口。
泵轴上分别安装着驱动轮、从动轮和密封转盘等组件。
驱动轮和从动轮分别组成必要啮合齿轮，齿轮间装有密封圈和填料，实现密封作用。
泵体内的液体由吸入口吸入，通过齿轮间的装在密封圈或填料的隙缝处，进入随后的压缩室。
随着驱动轮不断地旋转，液体逐渐被压缩，经过泵体沿着排出口排放出去。
二、泵的工作原理当泵启动时，驱动轴产生转动，从而使从动轴带动另一个齿轮运动。
因为齿轮的啮合，随着转动，液体便在齿轮之间不断地封闭、压缩、释放，最终通过泵体被排出。
由于齿轮间的密封性能，在液体排出时不会存在倒流现象。
外啮合齿轮泵的工作原理可以简单概括为“真空吸取-压缩-排出”的过程。
三、泵的优缺点1. 优点：(1)体积小、重量轻，结构简单，维护方便。
(2)转动平稳、流量稳定，工作效率高。
(3)耐久性好、使用寿命长，且运转过程中不会产生震动或噪音。
(4)适用于较高温度和较高粘度液体的工作环境。
(1)由于工作时需要啮合，因此齿轮会有一定的磨损。
特别是在液体中存在含颗粒物等杂质的情况下，齿轮磨损程度会更快。
(2)液压油温度过高或齿轮轴承磨损等原因可能导致泵的性能下降甚至灭失。
四、泵的应用范围外啮合齿轮泵由于具有优越的工作效率，并且能够适应较高温度和较高粘度的流体等特点，因此适合于许多领域的液体输送和压力增加任务。
在各个领域的应用范围包括：(1)油气及石油化工：液压油、燃油、变速器油、润滑油、压缩机油等的输送和补充。
(2)化学工业：聚合物、颜料、包装物料等。

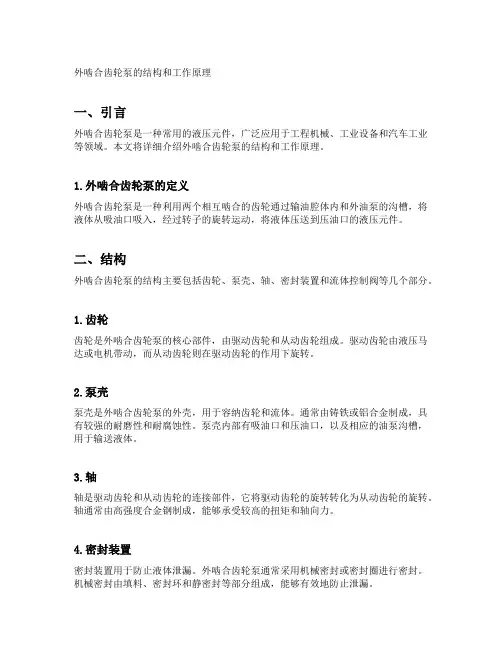

外啮合齿轮泵的结构和工作原理一、引言外啮合齿轮泵是一种常用的液压元件，广泛应用于工程机械、工业设备和汽车工业等领域。
本文将详细介绍外啮合齿轮泵的结构和工作原理。
1.外啮合齿轮泵的定义外啮合齿轮泵是一种利用两个相互啮合的齿轮通过输油腔体内和外油泵的沟槽，将液体从吸油口吸入，经过转子的旋转运动，将液体压送到压油口的液压元件。
二、结构外啮合齿轮泵的结构主要包括齿轮、泵壳、轴、密封装置和流体控制阀等几个部分。
1.齿轮齿轮是外啮合齿轮泵的核心部件，由驱动齿轮和从动齿轮组成。
驱动齿轮由液压马达或电机带动，而从动齿轮则在驱动齿轮的作用下旋转。
2.泵壳泵壳是外啮合齿轮泵的外壳，用于容纳齿轮和流体。
通常由铸铁或铝合金制成，具有较强的耐磨性和耐腐蚀性。
泵壳内部有吸油口和压油口，以及相应的油泵沟槽，用于输送液体。
3.轴轴是驱动齿轮和从动齿轮的连接部件，它将驱动齿轮的旋转转化为从动齿轮的旋转。
轴通常由高强度合金钢制成，能够承受较高的扭矩和轴向力。
4.密封装置密封装置用于防止液体泄漏。
外啮合齿轮泵通常采用机械密封或密封圈进行密封。
机械密封由填料、密封环和静密封等部分组成，能够有效地防止泄漏。
5.流体控制阀流体控制阀用于控制液体流入和流出的量，以满足不同工作条件下的需求。
常见的流体控制阀包括油泵调节阀和溢流阀等。
三、工作原理外啮合齿轮泵的工作原理基于齿轮的旋转和油泵沟槽的运动。
具体的工作过程如下：1.吸油过程当齿轮旋转时，从动齿轮在驱动齿轮的作用下进行啮合。
在齿轮啮合的过程中，随着从动齿轮的旋转，齿槽与压力油泵沟槽连接，液体开始被吸入压油腔体。
2.压油过程随着齿轮的继续旋转，液体被从压油腔体推送至压油口。
由于压油口的压力较高，液体被迫流出泵的出口，并送往液压系统中的其他部件。
3.密封过程在吸油和压油过程中，密封装置起到了重要的作用。
填料、密封环和静密封等部分能够有效地防止液体泄漏，确保泵的正常工作。
四、优缺点1.优点•结构简单，制造成本低。
简述外啮合齿轮泵的工作原理外啮合齿轮泵是一种常用的容积泵，广泛应用于工业生产中的液压系统和润滑系统中。
它通过外啮合齿轮的转动，实现液体的吸入和排出，从而实现液体的输送和加压。
外啮合齿轮泵主要由驱动轴、驱动齿轮、从动轴、从动齿轮、泵体和泵腔等部分组成。
驱动轴通过驱动装置带动驱动齿轮转动，驱动齿轮与从动齿轮通过啮合实现转动传递，从而使泵体内的泵腔发生容积变化。
工作时，驱动轴带动驱动齿轮转动，驱动齿轮通过轴将转动动力传递给从动齿轮。
驱动齿轮和从动齿轮的啮合实现了转动的连续性和稳定性。
随着从动齿轮转动，泵腔的容积发生变化，从而形成了泵腔的吸入区和排出区。
当从动齿轮转动到泵腔的吸入区时，泵腔的容积增大，内部形成了一个负压区域。
此时，液体会被负压作用下从液体储存器或液体源吸入泵腔中。
随着从动齿轮的继续转动，泵腔的容积减小，液体被逼出泵腔，从而形成了一定的压力。
当从动齿轮转动到泵腔的排出区时，内部泵腔的容积逐渐减小，推动液体排出泵腔，并通过出口流向液压设备或润滑系统。
随着从动齿轮继续转动到吸入区，循环过程再次开始。
通过不断重复这个过程，外啮合齿轮泵能够实现连续的液体输送。
外啮合齿轮泵的工作原理基于齿轮啮合的运动形式，因此对于泵的性能有一定的要求。
首先，驱动齿轮和从动齿轮的啮合要保证牙轮的转动稳定性和密封性，以确保液体不会泄漏。
其次，齿轮的加工精度和表面质量要求较高，以降低摩擦和噪音，并保证液体的输送效率。
同时，泵体和泵腔的设计要合理，以适应不同的工作条件和液体性质。
外啮合齿轮泵的工作原理可以参考以下资料：1. 《齿轮泵的原理和特点》2. 《齿轮泵的结构与工作原理》3. 《外啮合齿轮泵工作原理及优缺点》4. 《液压系统中齿轮泵的工作原理探析》5. 《外啮合齿轮泵工作原理分析与应用研究》以上资料总结了外啮合齿轮泵的工作原理和特点，对泵的结构、工作过程和应用场景进行了详细介绍，对于理解和应用外啮合齿轮泵具有一定的参考价值。

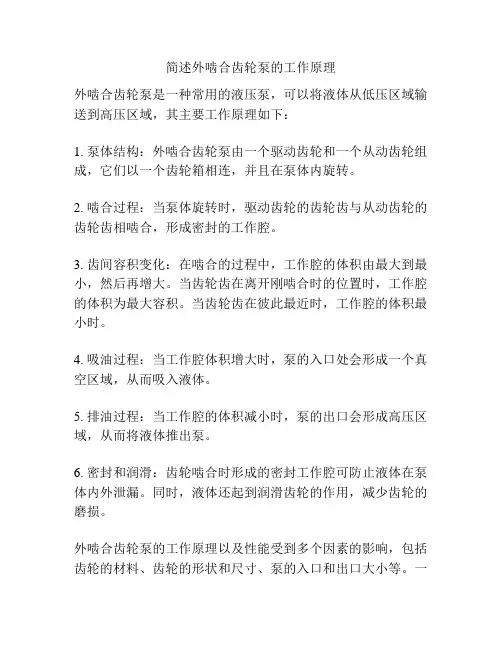

简述外啮合齿轮泵的工作原理外啮合齿轮泵是一种常用的液压泵，可以将液体从低压区域输送到高压区域，其主要工作原理如下：1. 泵体结构：外啮合齿轮泵由一个驱动齿轮和一个从动齿轮组成，它们以一个齿轮箱相连，并且在泵体内旋转。
2. 啮合过程：当泵体旋转时，驱动齿轮的齿轮齿与从动齿轮的齿轮齿相啮合，形成密封的工作腔。
3. 齿间容积变化：在啮合的过程中，工作腔的体积由最大到最小，然后再增大。
当齿轮齿在离开刚啮合时的位置时，工作腔的体积为最大容积。
当齿轮齿在彼此最近时，工作腔的体积最小时。
4. 吸油过程：当工作腔体积增大时，泵的入口处会形成一个真空区域，从而吸入液体。
5. 排油过程：当工作腔的体积减小时，泵的出口会形成高压区域，从而将液体推出泵。
6. 密封和润滑：齿轮啮合时形成的密封工作腔可防止液体在泵体内外泄漏。
同时，液体还起到润滑齿轮的作用，减少齿轮的磨损。
外啮合齿轮泵的工作原理以及性能受到多个因素的影响，包括齿轮的材料、齿轮的形状和尺寸、泵的入口和出口大小等。
一般来说，外啮合齿轮泵具有以下特点：1. 高效率：由于啮合齿轮的设计和形状优化，外啮合齿轮泵通常具有较高的效率。
2. 紧凑结构：外啮合齿轮泵相对于其他类型的泵具有较为紧凑的结构，适用于安装空间有限的场合。
3. 低噪音：外啮合齿轮泵的齿轮啮合过程相对平稳，产生的噪音较低。
4. 适用范围广：外啮合齿轮泵可用于输送各种液体，包括水、油和液压油等。
参考文献：1. 《液压传动技术手册》，李光敬，机械工业出版社，2006年2. 《液压与气动技术》，柳明，高等教育出版社，2014年3. 《液压传动与控制技术》，陈亮，机械工业出版社，2011年4. 《液压传动设计与系统集成》，王刚，机械工业出版社，2017年5. 《液压传动系统设计与维修》，李文元，机械工业出版社，2013年。

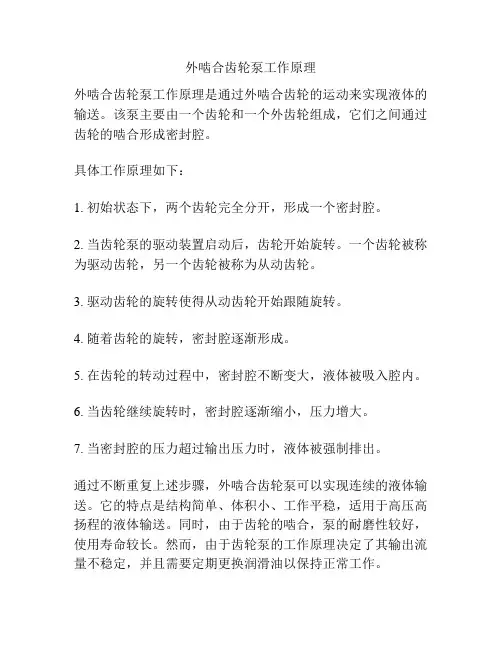

外啮合齿轮泵工作原理
外啮合齿轮泵工作原理是通过外啮合齿轮的运动来实现液体的输送。
该泵主要由一个齿轮和一个外齿轮组成，它们之间通过齿轮的啮合形成密封腔。
具体工作原理如下：
1. 初始状态下，两个齿轮完全分开，形成一个密封腔。
2. 当齿轮泵的驱动装置启动后，齿轮开始旋转。
一个齿轮被称为驱动齿轮，另一个齿轮被称为从动齿轮。
3. 驱动齿轮的旋转使得从动齿轮开始跟随旋转。
4. 随着齿轮的旋转，密封腔逐渐形成。
5. 在齿轮的转动过程中，密封腔不断变大，液体被吸入腔内。
6. 当齿轮继续旋转时，密封腔逐渐缩小，压力增大。
7. 当密封腔的压力超过输出压力时，液体被强制排出。
通过不断重复上述步骤，外啮合齿轮泵可以实现连续的液体输送。
它的特点是结构简单、体积小、工作平稳，适用于高压高扬程的液体输送。
同时，由于齿轮的啮合，泵的耐磨性较好，使用寿命较长。
然而，由于齿轮泵的工作原理决定了其输出流量不稳定，并且需要定期更换润滑油以保持正常工作。

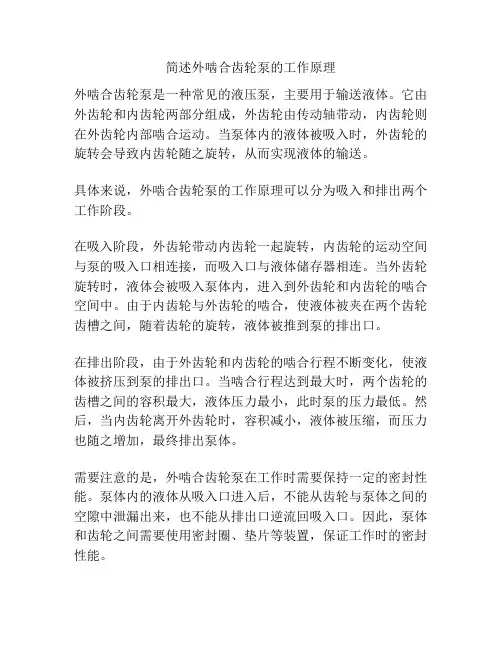

简述外啮合齿轮泵的工作原理外啮合齿轮泵是一种常见的液压泵，主要用于输送液体。
它由外齿轮和内齿轮两部分组成，外齿轮由传动轴带动，内齿轮则在外齿轮内部啮合运动。
当泵体内的液体被吸入时，外齿轮的旋转会导致内齿轮随之旋转，从而实现液体的输送。
具体来说，外啮合齿轮泵的工作原理可以分为吸入和排出两个工作阶段。
在吸入阶段，外齿轮带动内齿轮一起旋转，内齿轮的运动空间与泵的吸入口相连接，而吸入口与液体储存器相连。
当外齿轮旋转时，液体会被吸入泵体内，进入到外齿轮和内齿轮的啮合空间中。
由于内齿轮与外齿轮的啮合，使液体被夹在两个齿轮齿槽之间，随着齿轮的旋转，液体被推到泵的排出口。
在排出阶段，由于外齿轮和内齿轮的啮合行程不断变化，使液体被挤压到泵的排出口。
当啮合行程达到最大时，两个齿轮的齿槽之间的容积最大，液体压力最小，此时泵的压力最低。
然后，当内齿轮离开外齿轮时，容积减小，液体被压缩，而压力也随之增加，最终排出泵体。
需要注意的是，外啮合齿轮泵在工作时需要保持一定的密封性能。
泵体内的液体从吸入口进入后，不能从齿轮与泵体之间的空隙中泄漏出来，也不能从排出口逆流回吸入口。
因此，泵体和齿轮之间需要使用密封圈、垫片等装置，保证工作时的密封性能。
总的来说，外啮合齿轮泵利用外齿轮和内齿轮的啮合运动来实现液体的吸入和排出。
通过不断变化的啮合行程和容积，泵体内的液体被夹在齿轮齿槽之间，并被推送到泵的排出口。
同时，为了保证工作的密封性能，泵体和齿轮之间需要合理设计密封装置。
参考内容:- 《液压与气动传动控制》（张凤华著）- 《流体传动与控制技术》（王倩著）- 《液压传动原理与设备》（李秀龙等著）。
外啮合齿轮泵的工作原理是怎样的外啮合齿轮泵是一种常用的齿轮泵类型，它主要由驱动轴、从动轴、齿轮、泵体等组成。
它利用齿轮啮合来产生流体压力和流量，常用于输送一些粘稠的液体，例如石油、糖浆、润滑剂、化学制品等。
工作原理外啮合齿轮泵的基本工作原理是通过齿轮啮合来产生流体压力和流量。
泵的驱动轴和从动轴之间装有两个齿轮，其中一个齿轮作为驱动者，另一个齿轮则作为从动者。
当驱动者的齿轮旋转时，它会带动从动者的齿轮一起旋转，使得两个齿轮之间形成啮合。
在齿轮的旋转过程中，液体被吸入泵体中，并被困在齿轮和泵体之间。
当齿轮旋转到啮合的最高点时，困在齿轮和泵体之间的液体会被挤压到外部，形成一个负压区域，液体会被吸入到齿轮间隙中。
随着齿轮的旋转不断进行，啮合点会逐渐向出口移动，当齿轮的啮合点接近泵体出口时，由于液体受到压缩，出口处会形成一个高压区域，液体被向外排出。
由于齿轮的啮合面是一个固定的几何形状，所以通过调整齿轮之间的间隙大小，可以调节泵的流量和压力。
而泵体的工作效率取决于齿轮的材料和精度、液体的黏度、泵壳的结构等因素。
特点和应用外啮合齿轮泵由于其简单和经济的构造、良好的自吸性能以及高压能力等特点，广泛应用于许多行业，例如农业、制药、食品加工、石油和化学工业等领域。
除此之外，外啮合齿轮泵还具有以下特点：•可以输送粘稠液体和高温液体；•操作简单，易于维护和清洗；•体积小，适合安装在小空间中；•流量范围比较宽，能够满足不同的需求。
需要注意的是，外啮合齿轮泵的流量和压力受多种因素的影响，例如液体的黏度和温度、泵的转速、齿轮的材料和形状、泵的耐磨性等。
因此，在使用外啮合齿轮泵时，需要根据具体的要求和条件进行选择，以确保其正常工作和长期稳定性。
结论外啮合齿轮泵是一种常见的齿轮泵类型，其基本工作原理是利用齿轮啮合产生流体压力和流量。
它适用于输送各种粘稠液体和高温液体，具有简单、经济、易于维护和广泛适用等特点。
在使用该泵时，需要注意流量和压力的稳定性，以保证其正常工作和长期稳定性。
齿轮泵是一种常用的液压泵，它的主要特点是结构简单，制造方便，价格低廉，体积小，重量轻，自吸性好，对油液污染不敏感，工作可靠；其主要缺点是流量和压力脉动大，噪声大，排量不可调。
齿轮泵被广泛地应用于采矿设备，冶金设备，建筑机械，工程机械，农林机械等各个行业。
齿轮泵按照其啮合形式的不同，有外啮合和内啮合两种，其中外啮合齿轮泵应用较广，而内啮合齿轮泵(Internal Gear Pump)则多为辅助泵，下面分别介绍。
外啮合齿轮泵的结构及工作原理Operation of the External Gear Pump外啮合齿轮泵的工作原理和结构如图所示。
泵主要由主、从动齿轮，驱动轴，泵体及侧板等主要零件构成。
图2.3 外啮合齿轮泵的工作原理1-泵体(Housing);2.主动齿轮(Driver Gear);3-从动齿轮(Driven Gear)泵体内相互啮合的主、从动齿轮2和3与两端盖及泵体一起构成密封工作容积，齿轮的啮合点将左、右两腔隔开，形成了吸、压油腔，当齿轮按图示方向旋转时，右侧吸油腔内的轮齿脱离啮合，密封工作腔容积不断增大，形成部分真空，油液在大气压力作用下从油箱经吸油管进入吸油腔，并被旋转的轮齿带入左侧的压油腔。
左侧压油腔内的轮齿不断进入啮合，使密封工作腔容积减小，油液受到挤压被排往系统，这就是齿轮泵的吸油和压油过程。
在齿轮泵的啮合过程中，啮合点沿啮合线，把吸油区和压油区分开。
齿轮泵的结构特点Construction Character of Gear Pumps如图所示，齿轮泵因受其自身结构的影响，在结构性能上其有以下特征。
图2.4 齿轮泵的结构1-壳体(Housing);2.主动齿轮(Driver Gear);3-从动齿轮(Driven Gear);4-前端盖(Front Cover);5-后端盖(Back Cover);6-浮动轴套(Floating Shaft Sleeve);7-压力盖(Pressure Cover)困油的现象Trapping of Oil齿轮泵要平稳地工作，齿轮啮合时的重叠系数必须大于1，即至少有一对以上的轮齿同时啮合，因此，在工作过程中，就有一部分油液困在两对轮齿啮合时所形成的封闭油腔之内，如图所示，这个密封容积的大小随齿轮转动而变化。
