光纤通道16GFC介绍

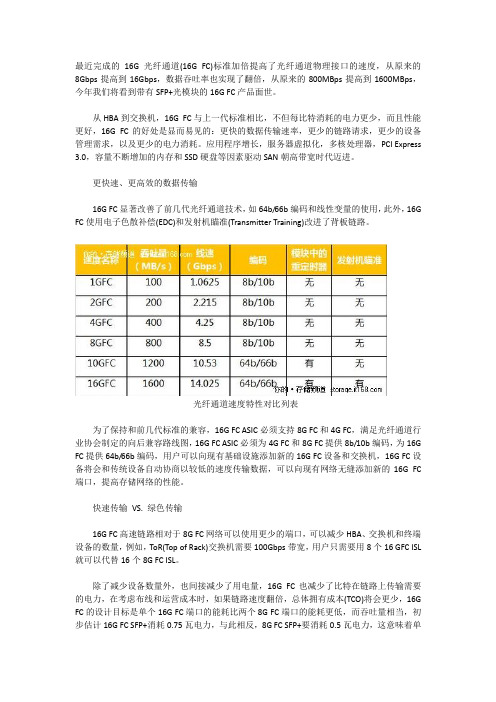

最近完成的16G光纤通道(16G FC)标准加倍提高了光纤通道物理接口的速度，从原来的8Gbps提高到16Gbps，数据吞吐率也实现了翻倍，从原来的800MBps提高到1600MBps，今年我们将看到带有SFP+光模块的16G FC产品面世。

从HBA到交换机，16G FC与上一代标准相比，不但每比特消耗的电力更少，而且性能更好，16G FC的好处是显而易见的：更快的数据传输速率，更少的链路请求，更少的设备管理需求，以及更少的电力消耗。

应用程序增长，服务器虚拟化，多核处理器，PCI Express 3.0，容量不断增加的内存和SSD硬盘等因素驱动SAN朝高带宽时代迈进。

更快速、更高效的数据传输16G FC显著改善了前几代光纤通道技术，如64b/66b编码和线性变量的使用，此外，16G FC使用电子色散补偿(EDC)和发射机瞄准(Transmitter Training)改进了背板链路。

光纤通道速度特性对比列表为了保持和前几代标准的兼容，16G FC ASIC必须支持8G FC和4G FC，满足光纤通道行业协会制定的向后兼容路线图，16G FC ASIC必须为4G FC和8G FC提供8b/10b编码，为16G FC提供64b/66b编码，用户可以向现有基础设施添加新的16G FC设备和交换机，16G FC设备将会和传统设备自动协商以较低的速度传输数据，可以向现有网络无缝添加新的16G FC 端口，提高存储网络的性能。

快速传输VS. 绿色传输16G FC高速链路相对于8G FC网络可以使用更少的端口，可以减少HBA、交换机和终端设备的数量，例如，ToR(Top of Rack)交换机需要100Gbps带宽，用户只需要用8个16 GFC ISL 就可以代替16个8G FC ISL。

除了减少设备数量外，也间接减少了用电量，16G FC也减少了比特在链路上传输需要的电力，在考虑布线和运营成本时，如果链路速度翻倍，总体拥有成本(TCO)将会更少，16G FC的设计目标是单个16G FC端口的能耗比两个8G FC端口的能耗更低，而吞吐量相当，初步估计16G FC SFP+消耗0.75瓦电力，与此相反，8G FC SFP+要消耗0.5瓦电力，这意味着单个16G FC端口消耗的电力比两个8G FC端口消耗的电力要少25%。

光参数fc光参数（fc）是指光纤通信系统中的一个重要指标，也称为光纤的截止频率。

光纤通信是一种基于光的传输技术，通过利用光纤中的光信号来传输数据。

光参数fc是光纤通信系统中用来描述光信号传输特性的一个重要参数。

光参数fc是指在光纤中传播的光信号频率的临界频率。

在光纤中，光信号的传播速度会受到光纤的材料特性以及光信号的频率的影响。

当光信号频率低于光参数fc时，光信号会在光纤中传播得非常好；但当光信号频率高于光参数fc时，光信号的传播会受到限制，导致光信号的衰减和失真。

光参数fc的数值取决于光纤的材料特性和结构参数。

通常来说，光纤的材料特性会决定光参数fc的数值。

光纤材料的折射率是影响光参数fc的一个重要因素。

折射率是指光在介质中传播时的速度与真空中光速的比值，不同折射率的光纤具有不同的光参数fc。

光参数fc的大小对光纤通信系统的传输性能有着重要的影响。

当光参数fc的数值较高时，光纤可以传输更高频率的光信号，从而可以实现更高的数据传输速率。

因此，提高光参数fc的数值可以提高光纤通信系统的传输容量和速率。

为了提高光参数fc的数值，可以采用一些措施。

例如，可以选择具有较高折射率的光纤材料，或者采用多层包覆结构来增加光纤的折射率。

此外，还可以通过优化光纤的结构参数，如光纤的直径和包覆层的厚度，来提高光参数fc的数值。

除了光参数fc之外，光纤通信系统中还有其他一些重要的光参数。

例如，光纤的损耗是指光信号在光纤中传播过程中的衰减情况，通常以单位长度的损耗来表示。

光纤的带宽是指光纤可以支持的最大数据传输速率，通常以单位频率带宽来表示。

这些光参数和光参数fc一起，共同决定了光纤通信系统的传输性能。

光参数fc是光纤通信系统中的一个重要指标，用来描述光信号在光纤中传输的特性。

光参数fc的数值取决于光纤的材料特性和结构参数，对光纤通信系统的传输性能有着重要的影响。

提高光参数fc的数值可以提高光纤通信系统的传输容量和速率，可以通过选择合适的光纤材料和优化光纤的结构参数来实现。

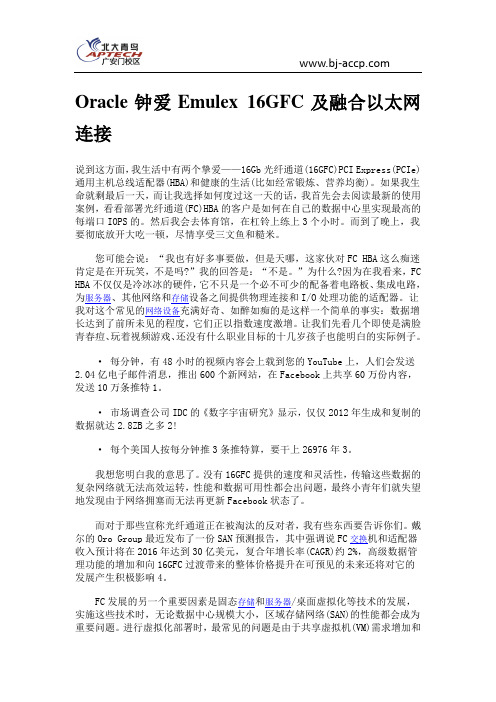

Oracle钟爱Emulex 16GFC及融合以太网连接说到这方面，我生活中有两个挚爱——16Gb光纤通道(16GFC)PCI Express(PCIe)通用主机总线适配器(HBA)和健康的生活(比如经常锻炼、营养均衡)。

如果我生命就剩最后一天，而让我选择如何度过这一天的话，我首先会去阅读最新的使用案例，看看部署光纤通道(FC)HBA的客户是如何在自己的数据中心里实现最高的每端口IOPS的。

然后我会去体育馆，在杠铃上练上3个小时。

而到了晚上，我要彻底放开大吃一顿，尽情享受三文鱼和糙米。

您可能会说：“我也有好多事要做，但是天哪，这家伙对FC HBA这么痴迷肯定是在开玩笑，不是吗?”我的回答是：“不是。

”为什么?因为在我看来，FC HBA不仅仅是冷冰冰的硬件，它不只是一个必不可少的配备着电路板、集成电路，为服务器、其他网络和存储设备之间提供物理连接和I/O处理功能的适配器。

让我对这个常见的网络设备充满好奇、如醉如痴的是这样一个简单的事实：数据增长达到了前所未见的程度，它们正以指数速度激增。

让我们先看几个即使是满脸青春痘、玩着视频游戏、还没有什么职业目标的十几岁孩子也能明白的实际例子。

· 每分钟，有48小时的视频内容会上载到您的YouTube上，人们会发送2.04亿电子邮件消息，推出600个新网站，在Facebook上共享60万份内容，发送10万条推特1。

· 市场调查公司IDC的《数字宇宙研究》显示，仅仅2012年生成和复制的数据就达2.8ZB之多2!· 每个美国人按每分钟推3条推特算，要干上26976年3。

我想您明白我的意思了。

没有16GFC提供的速度和灵活性，传输这些数据的复杂网络就无法高效运转，性能和数据可用性都会出问题，最终小青年们就失望地发现由于网络拥塞而无法再更新Facebook状态了。

而对于那些宣称光纤通道正在被淘汰的反对者，我有些东西要告诉你们。

戴尔的Oro Group最近发布了一份SAN预测报告，其中强调说FC交换机和适配器收入预计将在2016年达到30亿美元，复合年增长率(CAGR)约2%，高级数据管理功能的增加和向16GFC过渡带来的整体价格提升在可预见的未来还将对它的发展产生积极影响4。

最近完成的16G光纤通道(16G FC)标准加倍提高了光纤通道物理接口的速度，从原来的8Gbps提高到16Gbps，数据吞吐率也实现了翻倍，从原来的800MBps提高到1600MBps，今年我们将看到带有SFP+光模块的16G FC产品面世。

从HBA到交换机，16G FC与上一代标准相比，不但每比特消耗的电力更少，而且性能更好，16G FC的好处是显而易见的：更快的数据传输速率，更少的链路请求，更少的设备管理需求，以及更少的电力消耗。

应用程序增长，服务器虚拟化，多核处理器，PCI Express 3.0，容量不断增加的内存和SSD硬盘等因素驱动SAN朝高带宽时代迈进。

更快速、更高效的数据传输16G FC显著改善了前几代光纤通道技术，如64b/66b编码和线性变量的使用，此外，16G FC使用电子色散补偿(EDC)和发射机瞄准(Transmitter Training)改进了背板链路。

光纤通道速度特性对比列表为了保持和前几代标准的兼容，16G FC ASIC必须支持8G FC和4G FC，满足光纤通道行业协会制定的向后兼容路线图，16G FC ASIC必须为4G FC和8G FC提供8b/10b编码，为16G FC提供64b/66b编码，用户可以向现有基础设施添加新的16G FC设备和交换机，16G FC设备将会和传统设备自动协商以较低的速度传输数据，可以向现有网络无缝添加新的16G FC 端口，提高存储网络的性能。

快速传输VS. 绿色传输16G FC高速链路相对于8G FC网络可以使用更少的端口，可以减少HBA、交换机和终端设备的数量，例如，ToR(Top of Rack)交换机需要100Gbps带宽，用户只需要用8个16 GFC ISL 就可以代替16个8G FC ISL。

除了减少设备数量外，也间接减少了用电量，16G FC也减少了比特在链路上传输需要的电力，在考虑布线和运营成本时，如果链路速度翻倍，总体拥有成本(TCO)将会更少，16G FC的设计目标是单个16G FC端口的能耗比两个8G FC端口的能耗更低，而吞吐量相当，初步估计16G FC SFP+消耗0.75瓦电力，与此相反，8G FC SFP+要消耗0.5瓦电力，这意味着单个16G FC端口消耗的电力比两个8G FC端口消耗的电力要少25%。

光纤跳线FC、SC、ST、MU、LC、MTRJ 这些类型都什么意思光纤是一种将讯息从一端传送到另一端的媒介.是一条玻璃或塑胶纤维,作为让讯息通过的传输媒介。

通常「光纤」与「光缆」两个名词会被混淆.多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为「光缆」.光纤外层的保护结构可防止周遭环境对光纤的伤害,如水,火,电击等.光缆分为:光纤,缓冲层及披覆.光纤和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是15mm~50mm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8mm~10mm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

光纤通常被扎成束，外面有外壳保护。

纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。

光纤的特性由於光纤是一种传输媒介,它可以像一般铜缆线,传送电话通话或电脑数据等资料,所不同的是,光纤传送的是光讯号而非电讯号.因此,光纤具有很多独特的优点.如:宽频宽.低损耗.屏蔽电磁辐射.重量轻.安全性.隐密性.光纤系统的运作你可能知道任何通讯传输的过程包括:编码→传输→解码,当然,光纤系统的传输过程也大致相同.电子讯号输入后,透过传输器将讯号数位编码,成为光讯号,光线透过光纤为媒介,传送到另一端的接受器,接受器再将讯号解码,还原成原先的电子讯号输出.光纤光缆的运用光缆的应用区分,可分为3种:专业用途,一般屋外,一般屋内.在专业用途上包括海底光缆,高压电塔上之空架光缆,核能电厂之抗辐射光缆,化工业之抗腐蚀光缆等.而一般屋内及一般屋外的分类差异,依各型光缆依制造设计时之特质,其所适用之范围各有不同.光缆从屋外至屋内的过程中可分为空架,地下道,直接埋设,管道间铺设,室内用。

光纤的历史1880-AlexandraGrahamBell发明光束通话传输1960-电射及光纤之发明1977-首次实际安装电话光纤网路1978-FORT在法国首次安装其生产之光纤电1990-区域网路及其他短距离传输应用之光纤2000-到屋边光纤=>到桌边光纤光纤的分类光纤连接器光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。
