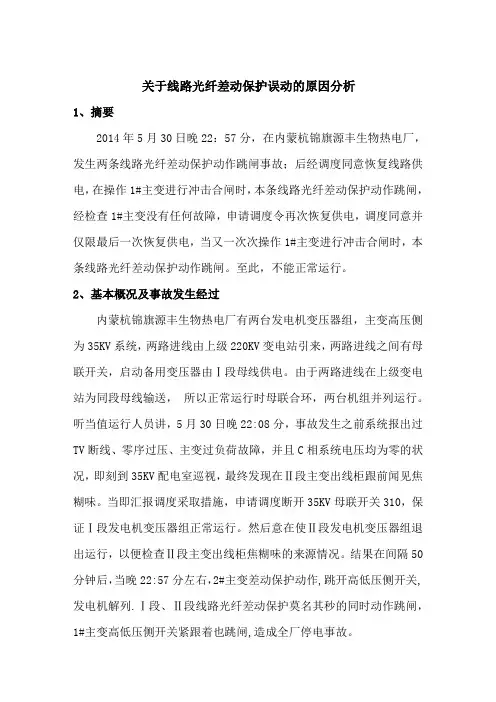

关于线路光纤差动保护误动的原因分析1、摘要2014年5月30日晚22：57分，在内蒙杭锦旗源丰生物热电厂，发生两条线路光纤差动保护动作跳闸事故；后经调度同意恢复线路供电，在操作1#主变进行冲击合闸时，本条线路光纤差动保护动作跳闸，经检查1#主变没有任何故障，申请调度令再次恢复供电，调度同意并仅限最后一次恢复供电，当又一次次操作1#主变进行冲击合闸时，本条线路光纤差动保护动作跳闸。

至此，不能正常运行。

2、基本概况及事故发生经过内蒙杭锦旗源丰生物热电厂有两台发电机变压器组，主变高压侧为35KV系统，两路进线由上级220KV变电站引来，两路进线之间有母联开关，启动备用变压器由Ⅰ段母线供电。

由于两路进线在上级变电站为同段母线输送，所以正常运行时母联合环，两台机组并列运行。

听当值运行人员讲，5月30日晚22:08分，事故发生之前系统报出过TV断线、零序过压、主变过负荷故障，并且C相系统电压均为零的状况，即刻到35KV配电室巡视，最终发现在Ⅱ段主变出线柜跟前闻见焦糊味。

当即汇报调度采取措施，申请调度断开35KV母联开关310，保证Ⅰ段发电机变压器组正常运行。

然后意在使Ⅱ段发电机变压器组退出运行，以便检查Ⅱ段主变出线柜焦糊味的来源情况。

结果在间隔50分钟后，当晚22:57分左右，2#主变差动保护动作,跳开高低压侧开关,发电机解列.Ⅰ段、Ⅱ段线路光纤差动保护莫名其秒的同时动作跳闸，1#主变高低压侧开关紧跟着也跳闸,造成全厂停电事故。

上述情况发生后，向调度汇报，申请恢复线路供电，以保厂用系统不失电安全运行。

调度要求自行检查故障后在送电,在晚上23:50分,检查出2#主变出线柜C相CT接地烧毁,后向调度汇报并经调度同意恢复了供电。

厂用电所带设备运转正常后，计划启动Ⅰ段发电机变压器组,调度同意.在3:49分,操作1#主变冲击合闸时，本条线路光纤差动保护动作跳闸，同时向调度汇报。

在检查1#主变没有任何故障后，申请调度令,恢复杭源一回线供电.调度同意并仅限最后一次恢复供电, 4:52分, 操作1#主变冲击合闸时, 本条线路光纤差动保护再次动作跳闸,11:33分申请调度恢复本厂厂用电系统,经调度同意,在11:39分恢复了厂用电系统.根据其它运行人员反映，在此次事故之前，也有光纤差动保护动作跳闸的事情发生，而且不只一次。

光纤差动保护误动分析及提出建议杜庆（湖北黄冈供电公司, 湖北黄网438000）摘要：光纤差动保护己经成为110kV及以上线路的主保护，在承担电网安全稳定第一道防线中发挥着重要作用，但系统在运行的这些年来，也时有误动的案例发生，本文根据这些误动的7个案例进行系统分析和分类，结合本地区的110kV光差保护运行情况，提出有针对性的建议。

关键词：保护; 定值; 误动0 引言光纤差动保护（以下简称光差保护）目前在110kV电压等级上充当着主保护角色，为110kV电网的安全运行保驾护航，但是作为一种全面应用的保护方式，在运行的过程中，涉及到方方面的因素，误动的情况也偶有发生，尽管概率极低，但仍旧是我们必须加强防范的地方，必须要引起高度注意和重视，作为电网安全运行管理人员，理应要进行分析和吸取其它地方的案例，从中找出我们存在的问题，提出相关的措施，最大限度减小直至杜绝这类事故的发生，确保我区110kV电网安全可靠运行。

1 我区光差保护配置原则我区电网基本上以500kV为核心、220kV 为骨架、110kV为枝节的形式布局，如图1所示。

大吉变图1我区22kV网络构架图Fig.1 district 22 kV network architecture diagrams由于有强大的高层支撑，110kV变电站大都实现了双线双变模式，110kV网络的可靠性得到进一步加强，但同时出现故障时一旦发生误动造成的波及面也在增大，如果处置不当，将波及到220kV甚至500kV电网的安全，造成的后果将不堪设想。

根据“GB/T 14285-2006 继电保护及安全自动装置技术规程”4.6.1.1的规定，我区在新建的110kV线路上都配置了光差保护。

按照我区110kV这种网架结构，结合GB/T14285-2006的规定，应该在每条110kV 线路上都配置这种保护方式，但目前仍有部分线路因历史因素或其它技术原因还没有配置这种保护，这需要在今后的技改中逐步加以完善。

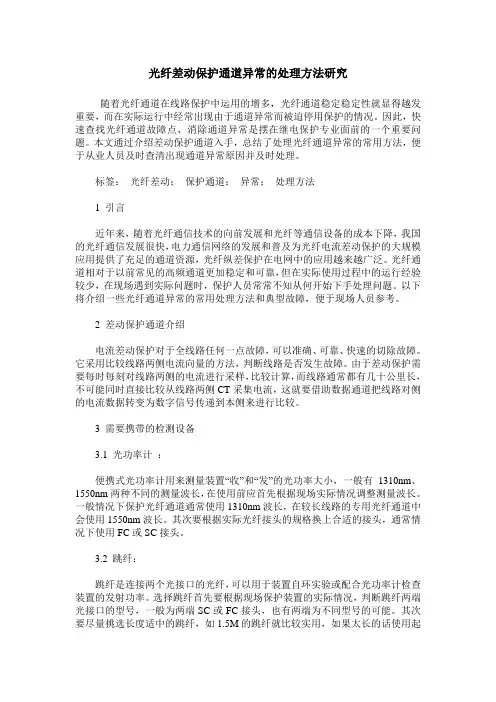

光纤差动保护通道异常的处理方法研究随着光纤通道在线路保护中运用的增多，光纤通道稳定稳定性就显得越发重要，而在实际运行中经常出现由于通道异常而被迫停用保护的情况。

因此，快速查找光纤通道故障点、消除通道异常是摆在继电保护专业面前的一个重要问题。

本文通过介绍差动保护通道入手，总结了处理光纤通道异常的常用方法，便于从业人员及时查清出现通道异常原因并及时处理。

标签：光纤差动；保护通道；异常；处理方法1 引言近年来，随着光纤通信技术的向前发展和光纤等通信设备的成本下降，我国的光纤通信发展很快，电力通信网络的发展和普及为光纤电流差动保护的大规模应用提供了充足的通道资源，光纤纵差保护在电网中的应用越来越广泛。

光纤通道相对于以前常见的高频通道更加稳定和可靠，但在实际使用过程中的运行经验较少，在现场遇到实际问题时，保护人员常常不知从何开始下手处理问题。

以下将介绍一些光纤通道异常的常用处理方法和典型故障，便于现场人员参考。

2 差动保护通道介绍电流差动保护对于全线路任何一点故障，可以准确、可靠、快速的切除故障。

它采用比较线路两侧电流向量的方法，判断线路是否发生故障。

由于差动保护需要每时每刻对线路两侧的电流进行采样，比较计算，而线路通常都有几十公里长，不可能同时直接比较从线路两侧CT采集电流，这就要借助数据通道把线路对侧的电流数据转变为数字信号传递到本侧来进行比较。

3 需要携带的检测设备3.1 光功率计：便携式光功率计用来测量装置“收”和“发”的光功率大小，一般有1310nm、1550nm两种不同的测量波长，在使用前应首先根据现场实际情况调整测量波长。

一般情况下保护光纤通道通常使用1310nm波长，在较长线路的专用光纤通道中会使用1550nm波长。

其次要根据实际光纤接头的规格换上合适的接头，通常情况下使用FC或SC接头。

3.2 跳纤：跳纤是连接两个光接口的光纤，可以用于装置自环实验或配合光功率计检查装置的发射功率。

选择跳纤首先要根据现场保护装置的实际情况，判断跳纤两端光接口的型号，一般为两端SC或FC接头，也有两端为不同型号的可能。

光纤差动保护动作原理今天来聊聊光纤差动保护动作原理，这可是个很有趣却又有些复杂的东西呢。

我记得以前家里用电的时候，要是哪里突然出问题了，电路就会断开，这是一种简单的保护措施。

那光纤差动保护呢，其实也像一个非常智能又敏感的电路保镖。

先给你解释下什么是光纤差动保护。

简单说，光纤差动就是通过光纤来比较线路两端的电流情况。

打个比方，就好比两个人在路的两端看守一个宝藏（这里宝藏可以看作是需要保护的电力线路等设备），他们时刻观察着经过到手边的水流（把电流比作水流，比较形象）的大小和方向。

这两个人怎么判断是不是有异常情况呢？如果宝藏安安稳稳的，正常情况下，从路的一头流进宝藏的水量和从宝藏流向另一头的水量应该是差不多的，这就类似于电路正常的时候，进线端的电流和出线端的电流差值很小。

要是有小偷（故障，可以是相间短路或者接地短路等故障像小偷偷宝藏一样破坏电路的正常运行）突然出现，从一头流入宝藏的水突然增多或者减少，另一个看守的就能通过他们之前定好的通信方式（光纤就是他俩的通信方式）迅速知道情况不对了。

说到这里，你可能会问，那光纤在这当中到底起什么特别的作用呢？其实光纤就像一个信息高速公路，两端收集到的电流信息能快速又准确地在上面传送，这样一旦线路两端电流差值超过了我们设定的一个正常范围（这个范围是根据工程实际和相关原理设定的，就好比看守宝藏的两人心里清楚正常水流波动范围是多少一样），保护装置就会迅速动作，把电路断开，防止故障进一步影响整个电力系统。

老实说，我一开始也不明白为什么一定要用光纤呢。

后来研究了才知道，光纤传输信息又快又不容易受干扰，对于精确地比较两端电流的差动保护来说是非常理想的。

比如说，如果用普通电缆传输电流检测信号，就像是用一条嘈杂的小路传递消息，可能会有杂音（干扰），但是光纤就干净利落多了。

在实际应用上，在大型变电站和发电厂的电力线路保护中经常能看到光纤差动保护的身影。

这就像给那些电力系统的心脏和血管加上了一道道精准的防护栏，一旦哪里有差池，立马就保护起来，避免大面积停电之类的严重后果。

三端线路光纤差动保护及其相关问题探索作者：高实来源：《数码设计》2018年第13期摘要：凭借投资小、用地少、线路使用率偏高等诸多优势，三端线路在各领域得到广泛的应用。

三端线路有否错的经济收效，但对继电保护设计与日常运行造成一定的困扰。

三端线路相对比较特殊，三端线路上的继电保护研究基本上是以光纤差动保护为主。

运用的方法对后续的研究也有一定的借鉴意义，有部分构想也在产品中得到推广。

关键词：三端线路光纤差动保护;相关问题中图分类号：TM773文献标识码：A文章编号：1672 - 9129（2018 ）13 - 0049 - 011 典型三端线路及其保护配置三端线路可以节省成本、减少用地、使线路有更高的使用率等诸多优势。

近些年，在各个领域中有很好的推广。

三端线路能够减少土地和额外的建设成本，达到不错的经济效益。

对于高压负荷线路来说，比较合适。

三端线路网络结构，见下图1。

相较于单纯的三端线路，下图网络涵盖一条双回线，这就使网络更为复杂，同时也增加了继电保护的难度。

2 多端线路采用光纤差动保护的问题2.1故障情况下，CT饱和对保护带来的影响。

CT饱和，对差动保护有一定的影响。

这是因为，差动保护遵从了基尔霍夫电流定律。

但是，CT饱和可能会让保护获取的电流量没有办法和实际电流量之间相等，干扰保护判断的精准性。

2.2线路对地电容带来的影响。

很多时候，线路对地电容可能会促使线路、大地彼此出现容性电流，形成不平衡电流，最终影响整个差动保护。

2.3并联电抗器带来的影响。

类似于对地电容，并联电抗器同样也会产生电流通路，诱导不平衡电流。

2.4多端线路其中的一某端或是两端退出对保护带来的影响。

反应在判据上，判据不同，在多端条件下也有不一样的表现。

某端在退出运行的情况下，没有太大的影响，需注意区分。

2.5多端数据支持同步。

多端线路差动保护，必须传递各侧上的数据，牵涉到数据同步。

若没有办法同步，那么各侧也很难对电流作出差动运算。

线路光纤纵差保护原理及调试方法摘要：随着时间的进步，电力改革和进步不断推进，以光纤为基础的全国通信系统建设已成为良好电网通信数的基础。

不同电网运行状态反馈的光纤纵向差异发展的差异也使我们有可能形成基于光纤纵向差模的网络保护。

在实际施工过程中，采用光纤纵差信号传输速度比较快，可以为电网保护线路提供缓冲空间。

因此，基于光纤的多维切换是未来电网保护中长期存在的模式。

关键词：线路光纤纵差；保护原理；调试方法引言输电线路作为电力网络的组成部分，承担着传输和分配电能的重要任务，其正常运行对于保障电能可靠传输，维持电网同步稳定具有重要意义。

输电线路发生的各种短路、接地、断线等故障，如无相应的保护装置快速切除隔离，将会导致事故范围扩大，电气设备损坏，甚至造成电网解列等严重后果。

光纤纵联保护利用光纤通道作为传输介质，能够识别线路本段、线路末端、对侧母线及下级线路出口故障等，从而实现全线速动的一种线路保护方式。

光纤纵联保护能够实现线路两端被保护元件电气量的传输与比较，从而判断故障在本线路保护区内或是区外，区内故障保护装置将可靠快速动作切除故障，区外故障和正常运行情况下保护装置不误动。

1光纤通信系统光纤纵差保护是用光导纤维作为通信通道的一-种高压输电线路纵联保护，由于光纤具有不怕超高压与雷电电磁干扰、对电场绝缘、频带宽和衰耗低等优点,所以被用作线路光纤纵差保护的通道介质。

通常,光纤通信系统分为以下几个部分。

（1）光发信机。

光发信机是实现电/光转换的光端机。

其功能是将来自于电端机的电信号对光源发出的光波进行调制，成为已调光波,然后再将已调的光信号耦合到光纤或光缆去传输。

（2）光收信机。

光收信机是实现光/电转换的光端机。

其功能是将光纤或光缆传输来的光信号,经光检测器转变为电信号,然后再将这微弱的电信号经放大电路放大到足够的电平,送到接收端的电端机去。

（3）光纤或光缆。

光纤或光缆构成光的传输通路,其功能是将发信端发出的已调光信号,经过光纤或光缆的远距离传输后,耦合到收信端的光检测器上去,完成传送信息任务。

浅析光纤电流差动保护通道联调及通道故障处理摘要：本文简单介绍了光纤差动保护通道联调试验，影响通道正常通信的因素以及通道故障处理方法。

关键词：光纤；差动保护；通道；联调引言随着经济的发展和科技水平的提高，人们对电力的需求也有了很大的提高。

为了向客户提供优质、经济和稳定的电力能源，就需要电力系统本身更加高效安全稳定。

当电力系统发生故障时可能产生上万安培的故障电流，这对故障点附近的居民人身安全和系统本身的安全稳定运行，造成重大的影响。

随着光纤通信技术在继电保护中应用越来越广泛。

在实际运行中存在一些必须考虑的问题。

例如通道联调试验，通道异常处理等，1 现状公司线路光纤差动保护曾出现因通道异常而被迫停用保护的现象。

由于现场设备的限制，常用的自发自收来检验光纤通道的保护试验方法，只能排除保护装置问题，不能从根本上查清通道异常原因。

因此，有必要完善光纤差动保护带通道联调调试流程，以规范保护人员的作业行为，及时查清通道异常原因并处理。

2 差动保护通道介绍电流差动保护可以准确、可靠、快速的切除故障线路。

通过采用比较线路两侧电流向量的方法，判断线路是否发生故障。

由于差动保护需要每时每刻对线路两侧的电流进行采样、比较并计算，而线路通常都有几十公里长，直接从线路两侧CT采集电流是不可能的，这就要借助数据通道把线路对侧的电流数据传递到本侧来。

光纤差动保护的通道由保护装置、光电转换装置、PCM通信装置、OPGW复用光缆以及装置间连接用光缆、数据线构成。

采用光信号可以用来传递保护两侧的电流信号，光信号通过光纤传播，不易受外界的干扰。

3 光纤保护通道联调试验在通道联调之前，必须先完成保护装置自环试验，以保证装置的采样精度、出口逻辑、保护功能的正确性。

首先用FC接头单膜尾纤将保护的发与收短接，将保护装置定值按自环整定。

定值中“投纵联差动保护”、“专用光纤”以及“通道自环试验”均置一，然后复位装置让保护自环运行，自环试验完成后再进行通道联调才有意义。

线路光纤差动保护中的两侧保护跳闸功能探讨[摘要] 本文以220kV线路RCS-931DMM光纤差动保护装置为例，介绍线路的光纤电流差动保护两侧保护跳闸的配合问题，同时对3种特殊的双侧保护跳闸逻辑进行讲解，并以两个实例说明在实际系统中对光纤电流差动保护调试时应注意的问题。

[关键词] 线路保护光纤差动两侧保护跳闸0.引言线路的光纤差动保护是线路纵联保护的一种，是线路全线速动的主保护，同时采用光纤作为数据交换通道，抗干扰能力强，因此广泛应用于220kV及以上线路之中。

光纤电流差动作为纵联保护，安装在线路的两端，因此其动作逻辑是涉及线路两端的，并且在切除故障时，要由保护将线路两侧的开关都切除，才能真正做到隔离故障点。

由于光纤差动保护是涉及线路两端电气量的保护，某一端的保护情况都会影响到另外一端保护的状态，因此当某一端保护进行试验时务必要另外一端的保护也做好相应的防误动措施。

1.光纤电流差动保护动作逻辑光纤保护通过光纤进行通信，在线路内部发生故障时，通过比较本侧电流与对侧传来电流的矢量和，合成一个电流差流，若差流值大于整定值则保护动作跳闸，跳开线路两侧的开关，从而隔离故障点。

光纤差动保护动作逻辑框图如下图1 光纤差动保护动作逻辑框图简单言之，在实际的运行状态下（保护的所有状态均处于正常），一侧差动保护动作跳闸需要同时满足差动元件动作、本侧保护启动以及收到对侧保护发来的动作允许信号。

逻辑图如下：图2 实际运行状态下差动保护动作的简要逻辑图2.三种特殊的配合跳闸逻辑光纤差动保护存在三个特殊的保护跳闸配合逻辑。

2.1在有弱电源侧的线路中，当线路区内发生三相电流故障，弱电源侧电流启动元件很有可能不动作，此时若收到强电源侧的差动保护允许信号，则弱电源侧判别差动继电器动作相关相电压，若小于60%的额定电压，则辅助电压启动元件动作，开放出口继电器正电源7秒，此时若装置再有差动元件动作，则保护会出口跳闸。

逻辑图如下：图3 电压辅助启动元件启动差动保护逻辑图2.2在有弱电源侧的线路中，当线路区内发生三相电流故障，弱电源侧电流、电压启动元件很有可能不动作，此时若收到强电源侧的差动保护允许信号，同时也收到其后备保护动作信号，则弱电源侧开放出口继电器正电源，若再有差动元件动作，则保护会出口跳闸。

油气、地矿、电力设备管理与技术1732017年5月上 第9期 总第261期1 三端线路电流差动保护装置概述1.1 适用的范围通常情况下,三端线路电流差动保护装置适合应用在110k V 输电线路成套数字式保护装置当中,而差动数据采用的是同步圆算法。

此装置主要是电流差动保护与零序电流差动保护在专用光纤亦或是复用P C M 等多种通道作用下形成的全线速动主保护[1]。

其中,三段式相间距离、接地距离与四段零序电流方向保护是构成后备保护的重要部分,同时还配备了自动重合闸,在不超过110k V的三端线路中适用,也可以应用在双端线路中。

1.2 主要特点第一,装置的保护板设置了MPU DSP 双处理器结构,主要是通过32位浮点来采集并处理数据,同时,利用32位工业级的M P U 判断保护逻辑并深入分析故障。

以上两者在高速双口RAM 接口实现数据之间的交互。

这样一来,装置本身的数据处理能力就会提高,而可靠性也能够随之强化,实际运行的速度也会加快[2]。

第二,通过对16位D A 采集数据,每周采样量是40点,以保证保护测量的精准度更高。

与此同时,D A 可以实现自动校准,而无需零漂并调整刻度。

第三,输电线路各侧数据不需要同步采样,而且各侧C T 变比也可以不同[3]。

第四,测距策略更加完善,可以对各端数据进行合理运用开展故障测距工作,进而与三端与双端下多种运行的工况相互适应,而且测距的精准度不会受到过渡电阻与邻线互感的影响。

第五,在保护中对自适应数据滤波器和自适应距离保护与状态检测予以合理地运用,使其能够在多种状态之下实现保护,进一步增强装置可靠程度与安全程度。

第六,对保护动作事件报告进行详细地记录,同时还要记录各保护原件动作与装置的全部操作,以保证事后可以更深入地分析故障。

第七,装置中安装了调试维护软件和分析软件,对于事故分析十分有利。

第八,装置的机箱结构采用的都是6U 结构,而C P U 板所使用的则是现代化的表面贴装技术[4]。

光纤电流差动保护联调方案光纤电流差动保护联调方案引言：光纤电流差动保护是一种应用广泛的电力系统保护方案，它通过借助光纤通信技术，实现了对电流差动保护设备之间的信息传输和通信。

本文将探讨光纤电流差动保护联调方案，旨在提供一种全面评估和撰写有价值的文章，帮助读者深入了解该方案的深度和广度。

一、光纤电流差动保护介绍a. 定义和原理光纤电流差动保护是一种常用的电力系统保护方式，其基本原理是通过测量电力系统不同点之间的电流差异，来判断电流差动是否达到设定阈值，从而实现对电力系统的保护和控制。

b. 应用领域光纤电流差动保护广泛应用于各类电力系统中，包括输电线路、变电站、发电机组等，它能够快速准确地检测和判断电流差动，并对故障进行定位和隔离。

二、光纤电流差动保护联调方案探讨a. 联调工作的意义和重要性联调是光纤电流差动保护系统运行的关键环节，它确保了各个保护设备之间的协调运行，提高了保护系统的可靠性和稳定性。

b. 联调方案的步骤和方法光纤电流差动保护联调方案包括准备工作、联调测试、数据分析和优化调整等步骤。

具体方法包括：设备配置、参数设置、信号校准、模拟测试和实际场试等。

c. 联调中常见的问题和解决方案在光纤电流差动保护联调过程中，常会出现保护设备无法通信、参数设置错误等问题。

针对这些问题，我们需要通过仔细排查和交叉验证来解决，确保联调的顺利进行。

三、光纤电流差动保护联调经验分享a. 应遵循的原则和方法在光纤电流差动保护联调中，我们应遵循一些原则和方法，包括：充分准备、严格按照方案进行、充分交流和沟通等。

b. 案例分析和实际应用通过分析一些典型案例和实际应用，我们可以更好地理解光纤电流差动保护联调的重要性和困难之处，以及如何根据实际情况进行调整和优化。

四、总结与展望a. 总结光纤电流差动保护联调方案的优缺点通过深入探讨和分析，我们可以总结出光纤电流差动保护联调方案的优点和不足之处，以便在实际应用中更好地进行选择和决策。

新能源区域公司光纤差动保护试题姓名：分数：简答题1.写出本站线路保护装置型号以及该装置保护投入情况？（15分）答：根据电站实际情况作答。

2.RCS-931系列装置都有哪些保护配置？（15分）答：保护配置包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速Ⅰ段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护。

3.综合重合闸有哪四种运行方式？（6分）其中综合重合闸的工作方式为：单相故障跳单相，重合单相，重合于永久性故障再跳三相；相间故障跳三相，重合三相(检定同期或无压)，重合于永久性故障再跳三相。

其他三种各是怎样工作的？（15分）答：综合重合闸有下列工作方式，即：综合重合闸方式、单相重合闸方式、三相重合闸方式、停用重合闸方式。

各自的工作方式如下：1.三相重合闸方式：任何类型故障跳三相，重合三相(检定同期或无压)，重合于永久性故障再跳三相。

2.单相重合闸方式：单相故障，跳单相重合单相，重合于永久性故障再跳三相；相间故障，三相跳开后不重合。

3.停用重合闸方式：任何故障跳三相，不重合。

4.差动保护要发跳闸命令必须满足哪几个条件？（15分）答：①本侧起动元件起动；②本侧差动继电器动作；③收到对侧‘差动动作’的允许信号。

5.解释何为穿越性电流？（10分）答：穿越性电流就是在保护区外发生短路时，流入保护区内的故障电流。

6.解释控制字置“投纵联差动保护”整定为“1”的含义？（8分）答：将控制字置“投纵联差动保护”整定为“1”的含义就是该装置“投纵联差动保护”功能软压板投入，正常运行时必须将这个控制字置“1”。

若要将纵联差动保护退出，可通过退出屏上的主保护硬压板实现。

7.解释控制字置“TA 断线闭锁差动”整定为“1”的含义？（8分）答：将控制字置“TA 断线闭锁差动”整定为“1”的含义就是当TA 发生断线时，能闭锁差动保护。

8.解释控制字置“远跳受本侧控制”整定为“1”的含义？（8分）答：将控制字置“远跳受本侧控制”整定为“1”的含义就是当收到对侧的远跳信号时，需本侧起动才开放跳闸出口；否则该控制字置“0”。

第38卷第10期电力系统保护与控制Vol.38 No.10 2010年5月16日 Power System Protection and Control May 16, 2010 关于输电线路光纤电流差动保护的若干问题讨论夏建矿（宁夏电力公司石嘴山供电局，宁夏 石嘴山 753000）摘要：针对电力系统实际运行中影响输电线路光纤差动保护正确动作的诸多因素,以RCS-931光纤差动保护为例，从光纤差动保护的动作原理和特定运行方式的角度出发，深入细致地讨论分析了诸如线路电容电流、重负荷状态下发生高阻接地故障、CT饱和、线路两侧CT特性不一致、光纤通道数据采样同步等问题对光纤差动保护的影响，从运行管理、设计选型和保护软件算法等方面提出了具体的解决方法和措施，消除了这些因素对光纤电流差动保护的不利影响。

关键词:光纤；电流差动保护；电容电流；CT特性；数据采样同步Discussions on several problems about the optical fiber differential protection of the transmission lineXIA Jian-kuang(Shizuishan Power Supply Bureau，Ningxia Electric Power Corporation, Shizuishan 753000，China )Abstract：This paper indicates a number of factors which affect the normal action of current differential protection for transmission line in power system in actual operation. And it takes the principle and certain operating mode of differential protection for optical fiber as a view and the RCS-931 differential protection for optical fiber as an example to discuss and analyze intensively the influence over the differential protection for optical fiber from the line capacitance and current, high-impedance grounding fault under heavy load, CT saturation on the transmission line, disparity of CT on two sides of the transmission line, and the data sampling in step of the optical fiber line. Then it brings in some solutions in detail from the operational guidance, selection of design, and protection of software algorithm to remove the adverse effect brought by those problems above for the differential protection for optical fiber.Key words：line fiber optical; current differential protection; capacitive current; CT characteristics; synchronous sampling data中图分类号：TM77 文献标识码：B 文章编号： 1674-3415(2010)10-0141-040 引言光纤作为继电保护的通道介质，具有不怕超高压与雷电电磁干扰、对电场绝缘、频带宽和衰耗低等优点。

关于线路光纤差动保护误动的原因分析1、摘要2014年5月30日晚22：57分，在内蒙杭锦旗源丰生物热电厂，发生两条线路光纤差动保护动作跳闸事故；后经调度同意恢复线路供电，在操作1#主变进行冲击合闸时，本条线路光纤差动保护动作跳闸，经检查1#主变没有任何故障，申请调度令再次恢复供电，调度同意并仅限最后一次恢复供电，当又一次次操作1#主变进行冲击合闸时，本条线路光纤差动保护动作跳闸。
