线路保护调试方法

线路保护校验方法线路保护是电力系统中非常重要的一环，它的主要目的是保障电力系统的稳定运行和可靠供电。

在电力系统中，线路保护的作用是保护线路设备免受故障的影响，并将故障隔离，以减轻对系统的影响。

因此，线路保护校验方法的准确性和可靠性对于整个电力系统的安全和稳定运行至关重要。

传统的电气参数测试是指通过对线路和保护设备的电气参数进行测量和分析，来判断线路保护的可靠性。

主要包括以下几个步骤：1.线路参数测量：通过测量线路的电阻、电感和电容等参数，确定线路的基本特性。

2.保护设备参数设置：根据线路参数和保护设备的技术规格，设置保护设备的参数，包括故障电流、相位差、延时等。

3.保护设备测试：通过模拟故障，触发保护设备，并测量保护设备的动作时间和动作值，以验证保护设备的可靠性。

4.故障距离测量：通过将保护设备测量的故障距离与实际线路长度进行比对，判断保护设备的距离测量功能的准确性。

5.故障模拟和跟踪：通过模拟各种类型的故障，并跟踪保护设备的动作过程，以评估保护设备的可靠性和快速性。

基于数字通信技术的保护测试是通过使用数字通信设备和软件，对线路保护进行在线监测和测试，以进一步提高线路保护的可靠性。

主要包括以下几个步骤：1.数字通信设备的配置：配置线路保护设备和数字通信设备之间的通信协议和参数，确保数据的可靠传输。

2.保护装置监测和故障录波：通过数字通信设备，实时监测线路保护设备的运行状态和故障录波数据，以判断线路保护的工作情况。

3.数据分析和故障分析：通过对监测到的数据进行分析和处理，识别故障类型、位置和原因，并给出相应的保护策略和措施。

4.远动操作和控制：通过数字通信技术，实现对线路保护设备的远程操作和控制，以提高线路保护的灵活性和可靠性。

5.系统模拟和仿真：通过使用仿真软件，对线路保护系统进行模拟和仿真，评估其在各种故障情况下的保护性能和可靠性。

综上所述，线路保护校验方法包括传统的电气参数测试和基于数字通信技术的保护测试。

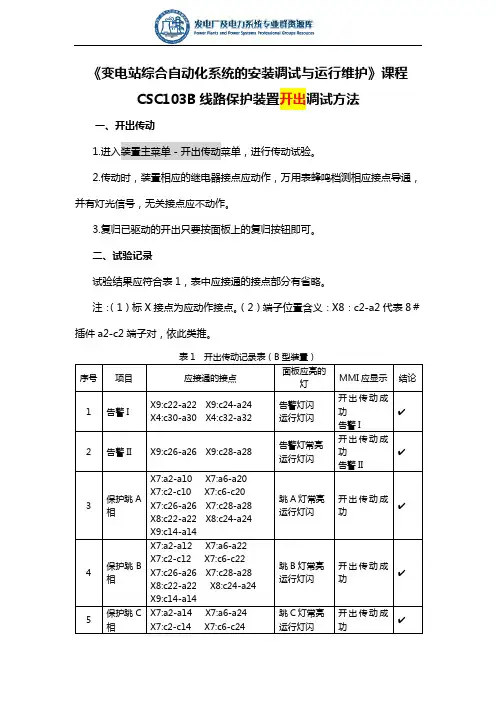

《变电站综合自动化系统的安装调试与运行维护》课程CSC103B线路保护装置开出调试方法一、开出传动1.进入装置主菜单－开出传动菜单，进行传动试验。

2.传动时，装置相应的继电器接点应动作，万用表蜂鸣档测相应接点导通，并有灯光信号，无关接点应不动作。

3.复归已驱动的开出只要按面板上的复归按钮即可。

二、试验记录试验结果应符合表1，表中应接通的接点部分有省略。

注：（1）标X接点为应动作接点。

（2）端子位置含义：X8：c2-a2代表8＃插件a2-c2端子对，依此类推。

序号项目应接通的接点面板应亮的灯MMI应显示结论1 告警I X9:c22-a22 X9:c24-a24X4:c30-a30 X4:c32-a32告警灯闪运行灯闪开出传动成功告警I✔2 告警II X9:c26-a26 X9:c28-a28 告警灯常亮运行灯闪开出传动成功告警II✔3 保护跳A相X7:a2-a10 X7:a6-a20X7:c2-c10 X7:c6-c20X7:c26-a26 X7:c28-a28X8:c22-a22 X8:c24-a24X9:c14-a14跳A灯常亮运行灯闪开出传动成功✔4 保护跳B相X7:a2-a12 X7:a6-a22X7:c2-c12 X7:c6-c22X7:c26-a26 X7:c28-a28X8:c22-a22 X8:c24-a24X9:c14-a14跳B灯常亮运行灯闪开出传动成功✔5 保护跳C相X7:a2-a14 X7:a6-a24X7:c2-c14 X7:c6-c24跳C灯常亮运行灯闪开出传动成功✔。

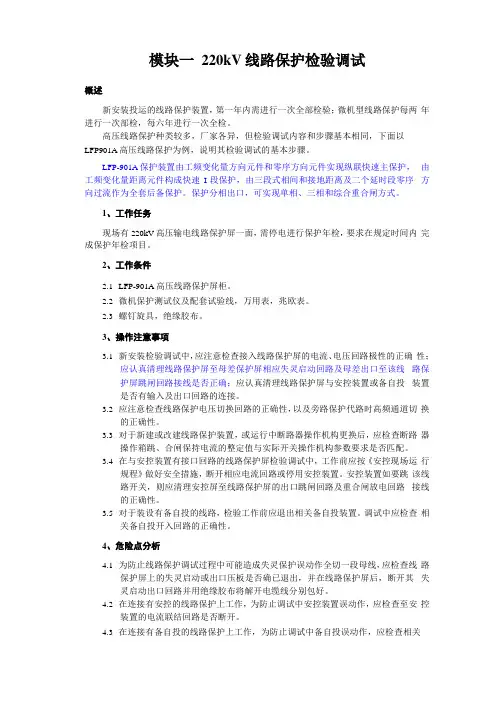

模块一220kV线路保护检验调试概述新安装投运的线路保护装置，第一年内需进行一次全部检验；微机型线路保护每两年进行一次部检，每六年进行一次全检。

高压线路保护种类较多，厂家各异，但检验调试内容和步骤基本相同，下面以LFP901A高压线路保护为例，说明其检验调试的基本步骤。

LFP-901A保护装置由工频变化量方向元件和零序方向元件实现纵联快速主保护，由工频变化量距离元件构成快速I段保护，由三段式相间和接地距离及二个延时段零序方向过流作为全套后备保护。

保护分相出口，可实现单相、三相和综合重合闸方式。

1、工作任务现场有220kV高压输电线路保护屏一面，需停电进行保护年检，要求在规定时间内完成保护年检项目。

2、工作条件2.1LFP-901A高压线路保护屏柜。

2.2微机保护测试仪及配套试验线，万用表，兆欧表。

2.3螺钉旋具，绝缘胶布。

3、操作注意事项3.1新安装检验调试中，应注意检查接入线路保护屏的电流、电压回路极性的正确性；应认真清理线路保护屏至母差保护屏相应失灵启动回路及母差出口至该线路保护屏跳闸回路接线是否正确；应认真清理线路保护屏与安控装置或备自投装置是否有输入及出口回路的连接。

3.2应注意检查线路保护电压切换回路的正确性，以及旁路保护代路时高频通道切换的正确性。

3.3对于新建或改建线路保护装置，或运行中断路器操作机构更换后，应检查断路器操作箱跳、合闸保持电流的整定值与实际开关操作机构参数要求是否匹配。

3.4在与安控装置有接口回路的线路保护屏检验调试中，工作前应按《安控现场运行规程》做好安全措施，断开相应电流回路或停用安控装置。

安控装置如要跳该线路开关，则应清理安控屏至线路保护屏的出口跳闸回路及重合闸放电回路接线的正确性。

3.5对于装设有备自投的线路，检验工作前应退出相关备自投装置。

调试中应检查相关备自投开入回路的正确性。

4、危险点分析4.1为防止线路保护调试过程中可能造成失灵保护误动作全切一段母线，应检查线路保护屏上的失灵启动或出口压板是否确已退出，并在线路保护屏后，断开其失灵启动出口回路并用绝缘胶布将解开电缆线分别包好。

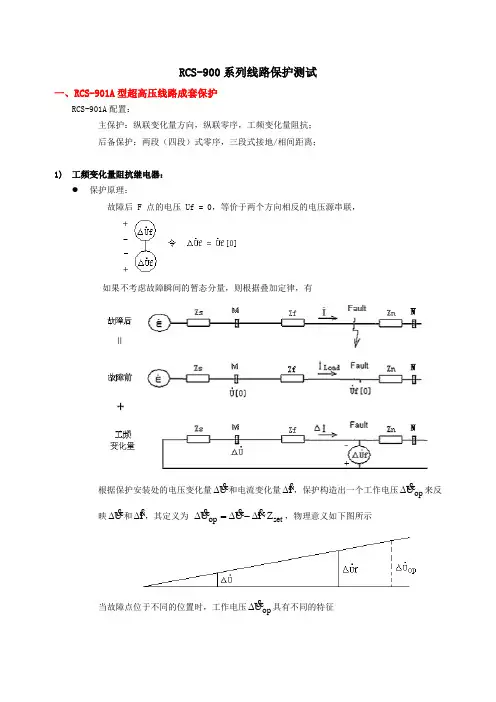

RCS-900系列线路保护测试一、RCS-901A 型超高压线路成套保护RCS-901A 配置：主保护：纵联变化量方向，纵联零序，工频变化量阻抗；后备保护：两段（四段）式零序，三段式接地/相间距离；1) 工频变化量阻抗继电器：保护原理：故障后 F 点的电压 Uf = 0，等价于两个方向相反的电压源串联，如果不考虑故障瞬间的暂态分量，则根据叠加定律，有根据保护安装处的电压变化量U ∆和电流变化量I ∆，保护构造出一个工作电压opU ∆来反映U ∆和I ∆，其定义为 set opZ I U U ⋅∆-∆=∆ ，物理意义如下图所示当故障点位于不同的位置时，工作电压opU ∆具有不同的特征正向故障： 区内 f op U U ∆>∆区外 f op U U ∆<∆反向故障： f op U U ∆<∆所以：根据工作电压opU ∆的和△Uf 的幅值比较就可以正确地区分出区内和区外故障，而且具有方向性。

其中，根据前面的定义，△Uf = 故障前的F 点的运行电压，一般可近似取系统额定电压（或增加5%的电压浮动裕度）。

工频变化量阻抗继电器本质上就是一个过电压继电器；工频变化量阻抗继电器并不是常规意义上的电压继电器，由于其工作电压opU ∆构造的特殊性（能同时反映保护安装处短路电压和电流的变化），它具有和阻抗继电器完全一致的动作特性，固而称其为阻抗继电器；● 动作特性分析：正向故障时：工作电压)Z Z (I Z I Z I Z I U U set s set s setop +⋅∆-=⋅∆-⋅∆-=⋅∆-∆=∆短路点处的电压变化量（注意：fU ∆的方向！） )Z Z (I U f s f+⋅∆=∆ 所以：动作判据 f op U U ∆≥∆等价于 s set s f Z Z Z Z +≤+，结论：正向保护区是以（-Zs ）为圆心，以 |Zset + Zs| 为半径的圆。

当测量到的短路阻抗 Zf 位于圆内（正向区内）则动作，位于圆外（正向区外）不动；反向故障时：工作电压)Z Z (I Z I Z I Z I U U setR set R setop -⋅∆=⋅∆-⋅∆-=⋅∆-∆=∆短路点处的电压变化量（注意：fU ∆的方向！） )Z Z (I U f R f+⋅∆-=∆ 所以：动作判据 f op U U ∆≥∆等价于 R set R f Z Z Z )Z (-≤--，结论：反向保护区是以 ZR 为圆心，以 |ZR –Zset|为半径的圆。

962023年2月下 第04期 总第400期油气、地矿、电力设备管理与技术China Science & Technology Overview都得到了提高，配合基于时域的电容电流补偿新技术，精准高效地完成了故障修复。

除此之外，在其他诸多的保护调试功能上都表现出了良好的效果[1]。

整体运行稳定、工作可靠、维护方便，最大限度满足电力系统使用要求。

是在对变电站进行监控，提高线路本身的运行安全性。

在PCS-931线路保护调试运行过程中，可以将SMV 双网采样和GOOSE 跳闸、纵联通道配合应用，提高保护调试准确性，避免出现错误动作。

从过往的设计情况来看，SMV收稿日期：2022-08-28作者简介：范艳华（1988—），女，山东聊城人，本科，工程师，研究方向：火电厂继电保护。

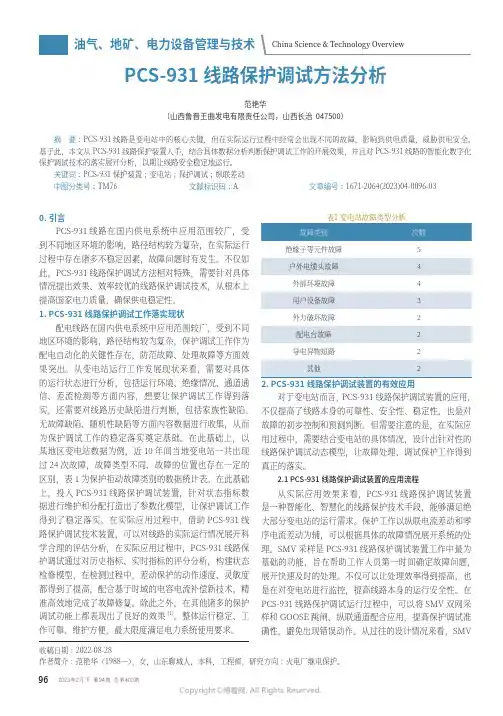

PCS-931线路保护调试方法分析范艳华（山西鲁晋王曲发电有限责任公司，山西长治 047500）摘 要：PCS-931线路是变电站中的核心关键，但在实际运行过程中经常会出现不同的故障，影响到供电质量，威胁供电安全。

基于此，本文从PCS-931线路保护装置入手，结合具体数据分析判断保护调试工作的开展效果，并且对PCS-931线路的智能化数字化保护调试技术的落实展开分析，以期让线路安全稳定地运行。

关键词：PCS-931保护装置；变电站；保护调试；纵联差动油气、地矿、电力设备管理与技术China Science & Technology Overview双网采样常被设计在线路上，在接收到电流数据无效或检修状态时，能够对故障进行定位和追踪。

在实际应用过程中，如果出现故障问题，IEEE 1588同步时钟源会从中呈现出相应的动作，实现对时和同步处理，降低了保护调试工作的复杂性，调度中心也会立即发布信息指令到工作人员的移动通信设备和终端主页上。

相关人员根据系统指示可以第一时间到场进行故障处理，有效控制故障影响范围，缩短故障时间，确保供电质量的安全稳定性。

220kV线路保护调试方案目录1. 调试目的 (1)2. 系统及设备概况 (1)3. 技术标准和规程规范 (2)4. 调试应具备的条件 (2)5. 试验项目 (3)6. 使用的仪器设备 (3)7. 检查及注意事项 (4)8. 质量检查控制 (4)9. 环境、职业健康、安全风险因素识别和控制措施 (4)附录2系统试运前静态检查表 (10)附录3 220kV线路保护调试记录 (11)220kV线路保护调试方案1 调试目的依据《变电站建设工程启动试运及验收规程》（2009年版，简称新启规）的规定和本工程调试技术合同的要求，通过试验对220kV线线路保护装置及其交直流回路进行全面检查，确保保护装置安全、可靠投入运行，以保证工程顺利投产。

2 试验原理（构成）及系统简介本期工程220kV升压站电气系统的共有7串，每串均采用3/2断路器接线，每一串分别由两个边开关和一个中开关组成，河铝I线、河铝II线分别由天河电厂引至本厂220kV升压站，电铝I线至电铝VI线是由本厂220kV升压站引至铝厂。

全站线路保护装置型号为：3 技术标准和规程规范3.1 GB/T 7261—2008《继电保护和安全自动装置基本试验方法》；3.2 GB/T 14285-2006《继电保护和安全自动装置技术规程》；3.3 GB/T 15145-2008《输电线路保护装置通用技术条件》；3.4 GB 50150-2006《电气装置安装工程电气设备交接试验标准》；3.5 DL 5009.1-2002《电力建设安全工作规程（火力发电厂部分）》；3.6 国家电网安监[2009]664号《安全工作规程（变电部分）》；3.7 DL/T 5437-2009《火力发电建设工程启动试运及验收规程》3.8 国家电力公司颁发的《防止电力生产重大事故的二十五项重点要求》国电发〔2000〕589号；3.9 GB/T 19001-2008《质量管理体系要求》；3.10 GB/T 28001-2001《职业健康安全管理体系规范》；3.11 GB/T 24001-2004《环境管理体系要求及使用指南》；3.12 设计院、制造厂有关图纸及技术资料。

500kV线路系统保护装置调试方案1. 概述设有1条500kV线路的保护和500kV母线的保护，均为双重化设置，此外还设有断路器失灵保护、安全自动装置、故障录波装置、电能计费装置以及一套500kV系统保护管理系统等，保护装置均为数字式。

线路保护采用分相电流全线速动光纤差动保护，两套保护配置在独立的柜内。

500kV母线保护由微机型差动继电器组成，两套保护分别装在独立的柜中。

断路器保护按断路器配置，每台断路器装设一套，组屏一面。

断路器保护装置包括断路器失灵保护、三相不一致保护、综合重合闸及分相操作箱等设备。

所有盘柜均布置在主变洞附属用房内的线路保护盘室。

2. 编写依据（1）《水轮发电机组安装技术规范》（GB/T 8564-2003）；（2）《可逆式抽水蓄能机组启动试验规程》（GB/T 18482-2001）（3）《电力系统微机继电保护技术导则》（DL/T769-2001）3. 组织机构4. 应具备的条件（1）盘柜安装、验收完毕，具备送工作电源的条件。

（2）调试现场具有３８０／２２０Ｖ交流试验电源。

（3）通电前检查（配合保护生产厂家人员进行）（4）检查保护屏的各部分应完好无损；检查插件是否有松动现象，内部接线是否完整。

（5）检查保护装置的铭牌及电气参数是否与设计相符，各插件面板应在正确位置。

（6）各套保护装置的工作电源接线正常，输入电压符合设计要求。

（7）检查所有保护装置的接地点应可靠接地，符合反措要求。

（8）检查保护与监控和故障录波屏之间的通讯光缆连接正确。

（9）装置送电送上直流，保护装置显示无异常。

5. 试验步骤5.1. 交流回路校验进入“保护状态”菜单中“DSP 采样值”子菜单，在保护屏端子上分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±5％。

5.2. 输入接点检查进入“保护状态”菜单中“开入状态”子菜单，在保护屏上分别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有相应改变。

GC-FA-2004-708南通天生港发电有限公司老机组替代改造工程（2×330MW ）220kV线路保护调试措施编制单位：江苏省电力科学研究院有限公司会审单位：南通天生港发电有限公司江苏电力建设三公司南通分公司黑龙江电建一公司江苏兴源电力建设监理批准单位：南通天生港发电有限公司启动调试总指挥出版日期：2004年10月版次：第1版南通天生港发电有限公司老机组替代改造工程（2×330MW ）220kV线路保护调试措施会签单编制单位：江苏省电力科学研究院有限公司会审单位：南通天生港发电有限公司发电部南通天生港发电有限公司设备部南通天生港发电有限公司工程部江苏电建三公司南通分公司黑龙江电建一公司江苏兴源电力建设监理有限公司批准单位：天生港发电有限公司启动总指挥本方案于 2004年 11月 5日经南通天生港发电有限公司、江苏电力建设第三工程公司、江苏兴源电力建设监理有限公司、江苏省电力科学研究院四方电气专业讨论通过。

编写：初审：审核：批准：目录1. 编制依据 (1)2. 编制目的 (1)3. 调试对象及范围 (1)4. 调试流程 (1)5. 调试内容 (1)6. 调试前应具备的条件及准备工作 (2)7. 调试所用仪器设备 (4)8. 环境、职业健康安全风险因素控制措施 (4)1. 编制依据1.1《继电保护和安全自动装置技术规程》GB 14285—1993。

1.2《继电保护和电网安全自动装置检验条例》（87）水电电生字第108号。

1.3江苏电力设计院有关图纸。

1.4南瑞、南自生产厂家提供的技术说明书和使用手册及出厂试验报告。

2. 编制目的2.1 明确调试流程及相关内容，通过试验对线路保护装置及其交直流回路进行全面检查。

2.2 确保线路保护装置安全、可靠投入运行。

3. 调试对象及范围220KV线路I保护 (RCS-931A超高压线路电流差动保护装置、PSL603型数字式电流差动保护装置、SSR530数字式远跳判别装置、RCS-925过电压保护装置) 。

500kV线路系统保护装置调试方案1.概述设有1条500kV线路的保护和500kV母线的保护，均为双重化设置，此外还设有断路器失灵保护、安全自动装置、故障录波装置、电能计费装置以及一套500kV系统保护管理系统等，保护装置均为数字式。

线路保护采用分相电流全线速动光纤差动保护，两套保护配置在独立的柜内。

500kV母线保护由微机型差动继电器组成，两套保护分别装在独立的柜中。

断路器保护按断路器配置，每台断路器装设一套，组屏一面。

断路器保护装置包括断路器失灵保护、三相不一致保护、综合重合闸及分相操作箱等设备。

所有盘柜均布置在主变洞附属用房内的线路保护盘室。

2.编写依据(1)《水轮发电机组安装技术规范》(GB/T 8564-2003)；(2)《可逆式抽水蓄能机组启动试验规程》(GB/T 18482-2001)(3)《电力系统微机继电保护技术导则》(DL/T769-2001)3.组织机构4.应具备的条件(1)盘柜安装、验收完毕，具备送工作电源的条件。

(2)调试现场具有3 8 0 / 2 2 0 V交流试验电源。

(3)通电前检查(配合保护生产厂家人员进行)(4)检查保护屏的各部分应完好无损；检查插件是否有松动现象，内部接线是否完整。

(5)检查保护装置的铭牌及电气参数是否与设计相符，各插件面板应在正确位置。

(6)各套保护装置的工作电源接线正常，输入电压符合设计要求。

(7)检查所有保护装置的接地点应可靠接地，符合反措要求。

(8)检查保护与监控和故障录波屏之间的通讯光缆连接正确。

(9)装置送电送上直流，保护装置显示无异常。

5.试验步骤5.1.交流回路校验进入“保护状态”菜单中“DSP采样值”子菜单，在保护屏端子上分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±5%。

5.2.输入接点检查进入“保护状态”菜单中“开入状态”子菜单，在保护屏上分别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有相应改变。

线路保护配置及调试简介线路保护是电力系统中非常重要的一部分，它的作用在于在供电不正常的情况下，保护电网的设备和人员的安全。

线路保护包括很多方面，其中配置和调试是最关键的两个环节。

本文将介绍线路保护的配置和调试过程。

线路保护的种类线路保护分为很多种类，包括过流保护、距离保护、差动保护、接地保护等等。

不同的保护类型有着不同的特点和适用范围。

在进行线路保护配置和调试之前，需要根据具体情况确定采用何种保护类型。

线路保护的配置接线方案线路保护的接线方案是配置的关键，接线方案直接影响了线路保护的工作效果。

接线方案的制定需要考虑到线路的特点和运行方式，一般情况下可采用以下原则：1.将同类型保护器放在同一个位置；2.各种功能保护器(如过流保护器、接地保护器、差动保护器等)要分开接线；3.上下游线路保护器要接在同一个相位上，以减少盲区；4.相邻保护器的校对距离要考虑到传输时延。

参数设置线路保护的参数设置包括多方面内容，需要按照具体情况进行调整。

其中最基本的参数有：1.触发电流、触发时间和延时时间；2.故障类型和相别；3.分相电流系数等。

在进行线路保护的参数设置时，需要注意以下几个方面：1.不同保护器的参数设置需要协调一致，保证相关保护装置互相配合、不影响正常运行；2.避免设置过于严格的阈值，否则将影响正常运行；3.参数设置应根据具体情况进行实际验证和调整。

线路保护的调试线路保护的调试是确认线路保护正常工作的重要环节，包括定值检验、动作检验、系统回路检查等。

定值检验定值检验是确认线路保护计算参数的正确性的关键环节，需要通过以下步骤进行：1.手动下发励磁信号，检查线路保护器的继电器动作情况；2.检查计算参数和设定值的匹配情况，确保配置的正确性；3.检查线路保护的工作方式、投入方式和延时时间的设定值是否正确。

动作检验动作检验是检查线路保护的动作与计算、设定值是否一致的重要环节。

动作检验一般包括以下两个方面：1.模拟故障信号进行试验，检查线路保护器的动作情况；2.根据计算参数和设计参数检查，检查动作与设定值之间的差异情况，若存在误差，则进行进一步调整。
