光纤通道仪器仪表

光纤测试fluke技术参数
Fluke是一家知名的测试仪器制造商，提供了各种用于光纤测试的设备和解决方案。

以下是一些常见的Fluke光纤测试仪器的技术参数：
1.Fluke OptiFiber Pro OTDR（光时域反射仪）：
•动态范围：最高可达30 dB
•测试距离：取决于模块配置，可覆盖从几米到数十公里的范围
•分辨率：根据所选模块的不同，通常在50 cm至1 m之间
2.Fluke CertiFiber Pro OLTS（光缆测试仪）：
•测试距离：取决于模块配置，可覆盖从几米到数十公里的范围
•传输速率：10 Mbps至10 Gbps的范围内
•支持的光纤类型：包括单模和多模光纤
3.Fluke DSX CableAnalyzer（电缆分析仪）：
•支持的测试标准：包括TIA-568、ISO 11801、EN 50173等
•自动化测试功能：包括自动识别线缆类型和长度、自动检测故障等
•支持的网络类型：包括以太网、数据中心和电信网络等
这些仪器通常具有用户友好的界面和高度精确的测试能力，能够满足光纤测试的各种需求。

需要注意的是，具体的技术参数可能会因不同的产品型号和配置而有所变化。

光纤信号识别仪操作方法
光纤信号识别仪是一种用于检测光纤信号的仪器。

操作方法如下：
1. 连接光纤：将待测光纤的一端连接到光纤信号识别仪的输入端口，确保连接牢固。

2. 打开仪器：按下仪器的开关按钮，将仪器开启。

3. 选择检测模式：根据需求选择合适的检测模式，通常有单模光纤和多模光纤两种模式可选。

4. 调整灵敏度：根据具体情况，调整仪器的灵敏度，使其能够准确地检测到光纤的信号。

5. 开始检测：将光纤端放入仪器的检测区域，仪器会自动对光纤信号进行检测。

可根据仪器上的指示灯或显示屏上的数据来判断信号的强度和质量。

6. 记录结果：根据检测结果，记录下信号的强度、质量等相关信息。

7. 关闭仪器：检测完成后，按下仪器的开关按钮，将仪器关闭。

注意事项：
- 操作仪器时，需保持轻柔，避免对光纤产生过大的压力或弯曲。

- 在操作过程中避免光纤与其他物体接触，以免产生损坏。

- 仪器操作结束后，应将光纤正确断开并妥善保存。

- 操作仪器时，要注意避免暴露在强光下，以免对眼睛造成伤害。

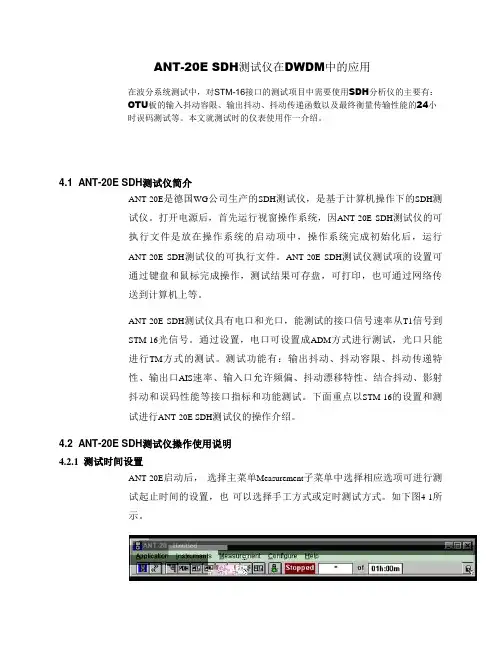

ANT-20E SDH测试仪在DWDM中的应用在波分系统测试中，对STM-16接口的测试项目中需要使用SDH分析仪的主要有：OTU板的输入抖动容限、输出抖动、抖动传递函数以及最终衡量传输性能的24小时误码测试等。

本文就测试时的仪表使用作一介绍。

4.1 ANT-20E SDH测试仪简介ANT-20E是德国WG公司生产的SDH测试仪，是基于计算机操作下的SDH测试仪。

打开电源后，首先运行视窗操作系统，因ANT-20E SDH测试仪的可执行文件是放在操作系统的启动项中，操作系统完成初始化后，运行ANT-20E SDH测试仪的可执行文件。

ANT-20E SDH测试仪测试项的设置可通过键盘和鼠标完成操作，测试结果可存盘，可打印，也可通过网络传送到计算机上等。

ANT-20E SDH测试仪具有电口和光口，能测试的接口信号速率从T1信号到STM-16光信号。

通过设置，电口可设置成ADM方式进行测试，光口只能进行TM方式的测试。

测试功能有：输出抖动、抖动容限、抖动传递特性、输出口AIS速率、输入口允许频偏、抖动漂移特性、结合抖动、影射抖动和误码性能等接口指标和功能测试。

下面重点以STM-16的设置和测试进行ANT-20E SDH测试仪的操作介绍。

4.2 ANT-20E SDH测试仪操作使用说明4.2.1 测试时间设置ANT-20E启动后，选择主菜单Measurement子菜单中选择相应选项可进行测试起止时间的设置，也可以选择手工方式或定时测试方式。

如下图4-1所示。

图4-1 ANT-20E SDH测试仪主菜单选择Measurement菜单下的Measurement settings，可进行测试方式和起止时间的设置。

如图4-2所示。

图4-2 ANT-20E SDH测试仪工作方式和起止时间设置Manual为手动测试方式，通过手动START和STOP进行启动和停止操作，Timer为计时测试方式，根据设置的时间进行测试，计时完成后，自动停止测试。

仪器的发展趋势关于仪器的发展趋势，我们的x大大一直强调，“科技创新”“科技强国”“大国重器”“仪器共享”，这就足以看到国家对仪器的发展的看重性。

科学技术的进步不断对仪器仪表提出更高更新的要求。

仪器仪表的发展趋势是不断利用新的工作原理和采用新材料及新的元器件，例如利用超声波、微波、射线、红外线、核磁共振、超导、激光等原理和采用各种新型半导体敏感元件、集成电路、集成光路、光导纤维等元器件。

其目的是实现仪器仪表的小型化，减轻重量、降低生产成本和更便于使用与维修等。

另一重要的趋势是通过微型计算机的使用来提高仪器仪表的性能，担高仪器仪表本身自动化、智能化程度和数据处理能力。

仪器仪表不仅供单项使用，而且可能过标准接口和数据通道与电子计算机结合起来，组成各种测试控制管理综合系统，满足更高的要求。

仪器仪表行业是中国发展的新型行业，在与国际接轨的同时，中国的仪器仪表行业发展有了长足的进步空间才能具备了与国际竞争的实力。

我国仪器仪表技术目前发展状况和差距1.我国仪器仪表技术目前发展状况第一、我国仪器仪表行业整体呈高速、平稳发展势态，行业呈现以下特征：首先，我国的仪器仪表需求量日益加大，成为发展最快的国家之一。

目前我国生产的部分产品已经占到全世界的十分之其次，并购重组速度加快。

经过几年的发展和市场竞争，电工仪器仪表生产企业的生产集中度、集约化、规模化得到进一步提高，并形成了以少数电能表企业为龙头引领整个行业发展的局面。

第三，国际标准制定达到世界水平。

国内多家企业、科研院所参与研制的具有自主知识产权技术的EPA正式纳入现场总线国际标准，标志着我国在现场总线领域拥有了国际认可的自主核心技术；第四，先进自控系统、检测仪表、高端科学仪器等在研发及应用方面不断取得突破性进展。

如上海维思仪器仪表研制的多声道超声波流量计，填补了我国高压气体超声流量计的空白，具有自主知识产权。

2.我国仪器仪表技术与国际水平的差距首先，我国仪器仪表行业与发达国家相比有10年～15年的差距。

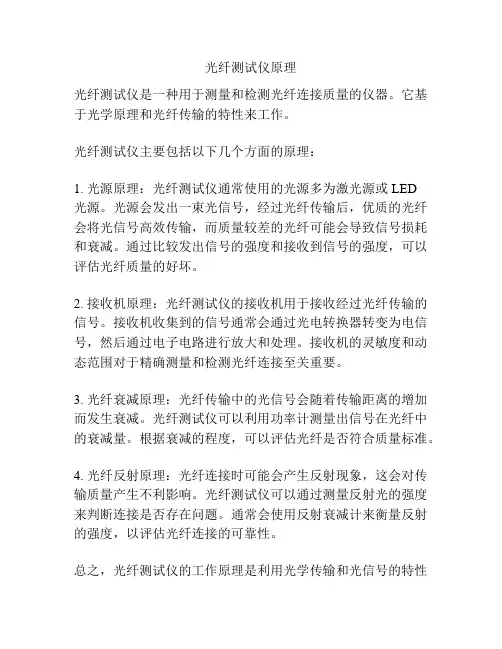

光纤测试仪原理
光纤测试仪是一种用于测量和检测光纤连接质量的仪器。

它基于光学原理和光纤传输的特性来工作。

光纤测试仪主要包括以下几个方面的原理：
1. 光源原理：光纤测试仪通常使用的光源多为激光源或LED
光源。

光源会发出一束光信号，经过光纤传输后，优质的光纤会将光信号高效传输，而质量较差的光纤可能会导致信号损耗和衰减。

通过比较发出信号的强度和接收到信号的强度，可以评估光纤质量的好坏。

2. 接收机原理：光纤测试仪的接收机用于接收经过光纤传输的信号。

接收机收集到的信号通常会通过光电转换器转变为电信号，然后通过电子电路进行放大和处理。

接收机的灵敏度和动态范围对于精确测量和检测光纤连接至关重要。

3. 光纤衰减原理：光纤传输中的光信号会随着传输距离的增加而发生衰减。

光纤测试仪可以利用功率计测量出信号在光纤中的衰减量。

根据衰减的程度，可以评估光纤是否符合质量标准。

4. 光纤反射原理：光纤连接时可能会产生反射现象，这会对传输质量产生不利影响。

光纤测试仪可以通过测量反射光的强度来判断连接是否存在问题。

通常会使用反射衰减计来衡量反射的强度，以评估光纤连接的可靠性。

总之，光纤测试仪的工作原理是利用光学传输和光信号的特性
来测量和评估光纤连接的质量。

通过测量光信号的强度、衰减和反射等参数，可以判断光纤是否符合质量标准，并找出可能存在的问题。

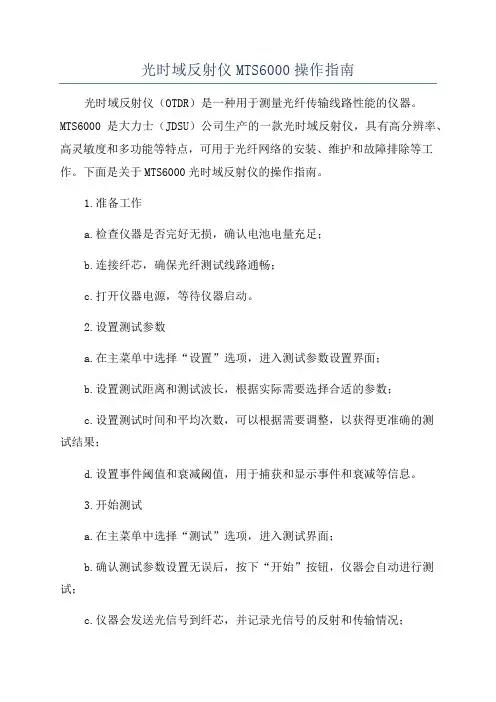

光时域反射仪MTS6000操作指南光时域反射仪（OTDR）是一种用于测量光纤传输线路性能的仪器。

MTS6000是大力士（JDSU）公司生产的一款光时域反射仪，具有高分辨率、高灵敏度和多功能等特点，可用于光纤网络的安装、维护和故障排除等工作。

下面是关于MTS6000光时域反射仪的操作指南。

1.准备工作a.检查仪器是否完好无损，确认电池电量充足；b.连接纤芯，确保光纤测试线路通畅；c.打开仪器电源，等待仪器启动。

2.设置测试参数a.在主菜单中选择“设置”选项，进入测试参数设置界面；b.设置测试距离和测试波长，根据实际需要选择合适的参数；c.设置测试时间和平均次数，可以根据需要调整，以获得更准确的测试结果；d.设置事件阈值和衰减阈值，用于捕获和显示事件和衰减等信息。

3.开始测试a.在主菜单中选择“测试”选项，进入测试界面；b.确认测试参数设置无误后，按下“开始”按钮，仪器会自动进行测试；c.仪器会发送光信号到纤芯，并记录光信号的反射和传输情况；d.测试完成后，仪器会自动显示测试结果，包括衰减、事件和光纤长度等信息。

4.分析测试结果a.仪器会以光时域图和事件列表的形式显示测试结果；b.光时域图中可以观察到纤端衰减情况和事件发生位置；c.事件列表中列出了检测到的事件的类型、位置和损耗等信息；d.可以通过放大缩小、移动光时域图和事件列表来观察详细信息。

5.导出和保存结果a.通过连接USB存储设备，可以将测试结果导出为文件，并保存在存储设备中；b.可以选择将测试结果保存为CSV、PDF或图片格式；c.导出的文件可以用于生成测试报告，或与其他人进行数据共享和分析。

6.其他功能a.MTS6000还具有一些其他功能，如多种测试模式（单模、多模、合波分复用等）、曲率测量等；b.可以通过触摸屏或键盘进行操作；c.仪器还可以连接到计算机或网络，实现数据传输和远程管理等功能；d.MTS6000还可以通过添加模块或插件实现不同应用的扩展。

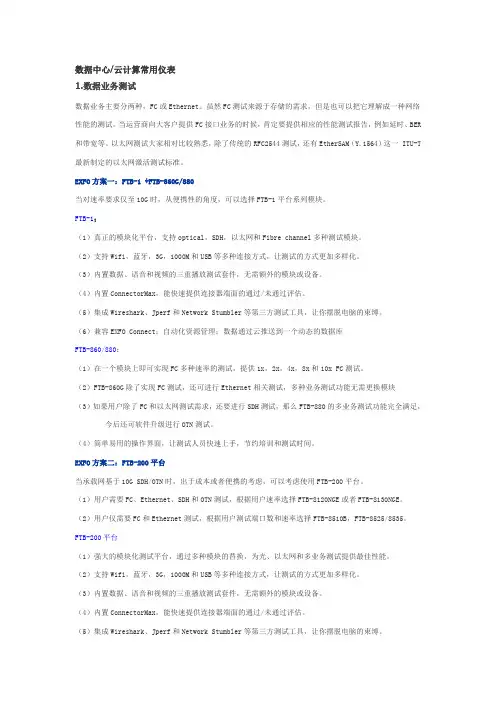

数据中心/云计算常用仪表1.数据业务测试数据业务主要分两种，FC或Ethernet。

虽然FC测试来源于存储的需求，但是也可以把它理解成一种网络性能的测试。

当运营商向大客户提供FC接口业务的时候，肯定要提供相应的性能测试报告，例如延时、BER 和带宽等。

以太网测试大家相对比较熟悉，除了传统的RFC2544测试，还有EtherSAM（Y.1564）这一 ITU-T 最新制定的以太网激活测试标准。

EXFO方案一：FTB-1 +FTB-860G/880当对速率要求仅至10G时，从便携性的角度，可以选择FTB-1平台系列模块。

FTB-1：（1）真正的模块化平台，支持optical，SDH，以太网和Fibre channel多种测试模块。

（2）支持Wifi，蓝牙，3G，1000M和USB等多种连接方式，让测试的方式更加多样化。

（3）内置数据、语音和视频的三重播放测试套件，无需额外的模块或设备。

（4）内置ConnectorMax，能快速提供连接器端面的通过/未通过评估。

（5）集成Wireshark、Jperf和Network Stumbler等第三方测试工具，让你摆脱电脑的束缚。

（6）兼容EXFO Connect：自动化资源管理；数据通过云推送到一个动态的数据库FTB-860/880：（1）在一个模块上即可实现FC多种速率的测试，提供1x，2x，4x，8x和10x FC测试。

（2）FTB-860G除了实现FC测试，还可进行Ethernet相关测试，多种业务测试功能无需更换模块（3）如果用户除了FC和以太网测试需求，还要进行SDH测试，那么FTB-880的多业务测试功能完全满足，今后还可软件升级进行OTN测试。

（4）简单易用的操作界面，让测试人员快速上手，节约培训和测试时间。

EXFO方案二：FTB-200平台当承载网基于10G SDH/OTN时，出于成本或者便携的考虑，可以考虑使用FTB-200平台。

（1）用户需要FC、Ethernet、SDH和OTN测试，根据用户速率选择FTB-8120NGE或者FTB-8130NGE。

常用光纤测试表有：光功率计、稳定光源、光万用表、光时域反射仪(OTDR)和光故障定位仪。

光功率计: 用于测量绝对光功率或通过一段光纤的光功率相对损耗。

在光纤系统中，测量光功率是最基本的。

非常像电子学中的万用表，在光纤测量中，光功率计是重负荷常用表，光纤技术人员应该人手一个。

通过测量发射端机或光网络的绝对功率，一台光功率计就能够评价光端设备的性能。

用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤链路传输质量。

稳定光源: 对光系统发射已知功率和波长的光。

稳定光源与光功率计结合在一起，可以测量光纤系统的光损耗。

对现成的光纤系统，通常也可把系统的发射端机当作稳定光源。

如果端机无法工作或没有端机，则需要单独的稳定光源。

稳定光源的波长应与系统端机的波长尽可能一致。

在系统安装完毕后，经常需要测量端到端损耗，以便确定连接损耗是否满足设计要求，如：测量连接器、接续点的损耗以及光纤本体损耗。

光万用表: 用来测量光纤链路的光功率损耗。

有以下两种光万用表：1、由独立的光功率计和稳定光源组成。

2、光功率计和稳定光源结合为一体的集成测试系统。

在短距离局域网(LAN)中，端点距离在步行或谈话之内，技术人员可在任意一端成功地使用经济性组合光万用表，一端使用稳定光源另一端使用光功率计。

对长途网络系统，技术人员应该在每端装备完整的组合或集成光万用表。

当选择仪表时，温度或许是最严格的标准。

现场便携式设备应在-18℃(无湿度控制)至50℃(95%湿度)光时域反射仪(OTDR)及故障定位仪(Fault Locator): 表现为光纤损耗与距离的函数。

借助于OTDR，技术人员能够看到整个系统轮廓，识别并测量光纤的跨度、接续点和连接头。

在诊断光纤故障的仪表中，OTDR是最经典的，也是最昂贵的仪表。

与光功率计和光万用表的两端测试不同，OTDR仅通过光纤的一端就可测得光纤损耗。

OTDR轨迹线给出系统衰减值的位置和大小，如：任何连接器、接续点、光纤异形、或光纤断点的位置及其损耗大小。

otdr法使用的仪器-回复OTDR法使用的仪器是光时域反射仪（Optical Time Domain Reflectometer）。

光时域反射仪是一种光纤测试仪器，主要用于测量光纤信号的特性和检测光纤的故障位置。

本文将详细介绍光时域反射仪的工作原理、主要部件以及使用方法。

1. 光时域反射仪的工作原理光时域反射仪工作原理基于时间域反射法（Time Domain Reflectometry，简称TDR）。

它通过发射一束脉冲光信号进入被测光纤，当光信号遇到光纤中的不均匀介质或断裂，一部分信号会被反射回来。

光时域反射仪会测量这个反射回来的信号的强度和时间，从而得到光纤的特性信息。

2. 光时域反射仪的主要部件光时域反射仪由以下几个主要部件组成：- 发射器（Transmitter）：发射器产生脉冲光信号，并将其输入到被测光纤中。

- 接收器（Receiver）：接收器接收光信号，并测量信号的强度和时间。

- 光纤传感器（Fiber optic sensor）：光纤传感器是将光信号引入被测光纤和接收反射信号的设备。

- 控制系统（Control system）：控制系统用于控制发射和接收光信号的参数设置，以及数据处理和显示结果等功能。

3. 光时域反射仪的使用方法使用光时域反射仪进行光纤测试需要按照以下步骤进行：步骤一：准备工作首先需要将光时域反射仪连接到被测光纤的输入端，确保连接稳固。

还需要将仪器连接到电源，以保证正常工作。

步骤二：参数设置通过仪器的控制系统，设置合适的测试参数，包括发射光功率、脉冲宽度、采样率等。

参数的设置通常需要根据具体的测试需求和被测光纤的特性来确定。

步骤三：开始测试使用光时域反射仪的控制系统启动测试。

仪器会发射脉冲光信号，并记录反射信号的强度和时间。

当信号遇到光纤中的不均匀介质或断裂时，会产生反射信号。

步骤四：数据处理和分析仪器会将测量到的信号强度和时间数据反馈给控制系统。

用户可以通过仪器上的显示屏或连接到计算机上的软件，对测量数据进行处理和分析。

数据中心/云计算常用仪表1.数据业务测试数据业务主要分两种，FC或Ethernet。

虽然FC测试来源于存储的需求，但是也可以把它理解成一种网络性能的测试。

当运营商向大客户提供FC接口业务的时候，肯定要提供相应的性能测试报告，例如延时、BER 和带宽等。

以太网测试大家相对比较熟悉，除了传统的RFC2544测试，还有EtherSAM（Y.1564）这一 ITU-T 最新制定的以太网激活测试标准。

EXFO方案一：FTB-1 +FTB-860G/880当对速率要求仅至10G时，从便携性的角度，可以选择FTB-1平台系列模块。

FTB-1：（1）真正的模块化平台，支持optical，SDH，以太网和Fibre channel多种测试模块。

（2）支持Wifi，蓝牙，3G，1000M和USB等多种连接方式，让测试的方式更加多样化。

（3）内置数据、语音和视频的三重播放测试套件，无需额外的模块或设备。

（4）内置ConnectorMax，能快速提供连接器端面的通过/未通过评估。

（5）集成Wireshark、Jperf和Network Stumbler等第三方测试工具，让你摆脱电脑的束缚。

（6）兼容EXFO Connect：自动化资源管理；数据通过云推送到一个动态的数据库FTB-860/880：（1）在一个模块上即可实现FC多种速率的测试，提供1x，2x，4x，8x和10x FC测试。

（2）FTB-860G除了实现FC测试，还可进行Ethernet相关测试，多种业务测试功能无需更换模块（3）如果用户除了FC和以太网测试需求，还要进行SDH测试，那么FTB-880的多业务测试功能完全满足，今后还可软件升级进行OTN测试。

（4）简单易用的操作界面，让测试人员快速上手，节约培训和测试时间。

EXFO方案二：FTB-200平台当承载网基于10G SDH/OTN时，出于成本或者便携的考虑，可以考虑使用FTB-200平台。

（1）用户需要FC、Ethernet、SDH和OTN测试，根据用户速率选择FTB-8120NGE或者FTB-8130NGE。

三）红光源（一）功能简介红光源是一种可视光源，通常用于光纤识别、单模或多模光纤的故障定位及光纤识别，是对OTDR测试盲区的有力补充，是光纤网络、LAN、ATM光纤系统及电信网络系统维护的基本工具。

（二）使用方法1、连接尾纤。

将尾纤清洁后插入红光源连接端口。

2、打开电源。

按电源键打开开关，此时会有红色光源发出（注意眼睛不要正对光接口，防止损伤）。

3、选择输出光源工作模式（连续或脉冲），在障碍查修使用中，看到对端有红光，即该光纤为需查找的对象。

4、操作完成后关闭电源，拔下尾纤，盖好防尘帽。

（三）使用注意事项1、激光有害，尤其要注意保护眼睛，激光器工作时，避免激光直射眼睛；2、一般情况下，温度越高，激光器寿命越短，使用时尽量避免高温工作环境；3、激光器工作时，光纤接头应处理干净，否则会影响使用效果；4、不使用本光源时，请将防尘帽盖好以避免灰尘落入。

四）普通光功率计（一）光功率计功能光功率计是指用于测量绝对光功率或通过一段光纤的光功率相对损耗的仪器。

采用了精确的软件校准技术，可测量不同波长的光功率。

是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。

用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤链路传输质量。

（二）按键说明下面以GT-4E 系列光功率计为例，介绍其按键和使用方法。

下图是光功率计面板图。

1、DEL删除数据键：删除测量过的数据2、dBm/ W REL键：测量结果的单位转换，每按一次此键，显示方式在“W” 和“dBm”之间切换3、λ LD键：作为光源模式时，1310mm和1550mm波长转换，常用1310mm4、λ/+键：6个基准校准点切换，有6个基本波长校准点：850nm、1300nm、1310nm、1490nm、1550nm、1625nm。

5、SAVE/-键：储存测量数据6、LD键：光功率计与光源模式转换7、POWER键：电源开关。
