光纤通道联调方案(新)光纤通道对调方案试验人员:任正晶、李瑞试验时间:2013年1月15日1. 对调试验条件:1.1 对调前,各侧保护整组传动试验完好,动作正确。
1.2 两侧重合闸均投单重方式。
1.3 两侧通道测试均合格。
1.4 两侧通信畅通,对调专用电话:本侧对调电话:136******** 对侧对调电话:1.5 两侧试验仪器已经准备妥当。
1.6 两侧光纤纵差保护装置已经按“定值通知单”整定完毕。
1.7 各侧检查光纤纵差保护版本信息及校验码:检查结果,本侧:RCS-9611C线路保护装置,版本信息及校验码正确对侧:RCS-9611C线路保护装置,版本信息及校验码正确2对侧电流及差流检查:2.1 将两侧保护装置的“TA变比系数”定值整定为1,在对侧加入三相对称的电流,大小为In,在本侧保护状态”→“DSP采样值”菜单中查看对侧的三相电流Iar、Ibr、Icr及差动电流Icda、Icdb、Icdc应该为In。
若两侧同时加电流,必须保证两侧电流相位的参考点一致。
3.两侧装置纵联差动保护功能联调3.1 模拟线路空充时或空载时发生故障:N侧开关在分闸位置(注意保护开入量显示有跳闸位置开入,且将主保护压板投入),M侧开关在合闸位置,在M 侧模拟各种故障,故障电流大于差动保护定值,M侧差动保护动作,N侧不动作。
3.2模拟弱馈功能:N侧开关在合闸位置,主保护压板投入,加正常的三相电压34V(小于65%Un但是大于TV断线的告警电压33V),装置没有“TV断线”告警信号,M侧开关在合闸位置,在M侧模拟各种故障,故障电流大于差动保护定值,M.N侧差动保护均动作跳闸。
3.3远方跳闸功能:使M侧开关在合闸位置,“远跳受本侧控制”控制字置0,在N侧使保护装置有远跳开入,M侧保护能远方跳闸。
在M侧将“远跳受本侧控制”控制字置1,在N侧使保护装置有远跳开入的同时,在M侧使装置起动,M侧保护能远方跳闸。
3513 RCS-9611C线路保护对调报告一、前期要求1.对调前,两侧保护装置整组传动试验完好,动作正确,具备对调条件。

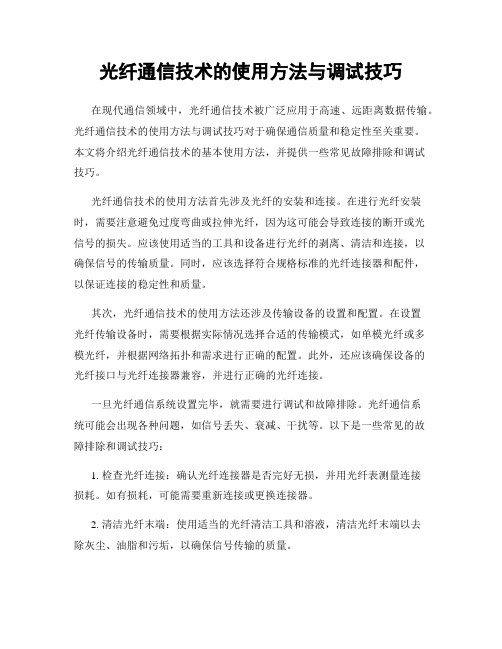

光纤通信技术的使用方法与调试技巧在现代通信领域中,光纤通信技术被广泛应用于高速、远距离数据传输。
光纤通信技术的使用方法与调试技巧对于确保通信质量和稳定性至关重要。
本文将介绍光纤通信技术的基本使用方法,并提供一些常见故障排除和调试技巧。
光纤通信技术的使用方法首先涉及光纤的安装和连接。
在进行光纤安装时,需要注意避免过度弯曲或拉伸光纤,因为这可能会导致连接的断开或光信号的损失。
应该使用适当的工具和设备进行光纤的剥离、清洁和连接,以确保信号的传输质量。
同时,应该选择符合规格标准的光纤连接器和配件,以保证连接的稳定性和质量。
其次,光纤通信技术的使用方法还涉及传输设备的设置和配置。
在设置光纤传输设备时,需要根据实际情况选择合适的传输模式,如单模光纤或多模光纤,并根据网络拓扑和需求进行正确的配置。
此外,还应该确保设备的光纤接口与光纤连接器兼容,并进行正确的光纤连接。
一旦光纤通信系统设置完毕,就需要进行调试和故障排除。
光纤通信系统可能会出现各种问题,如信号丢失、衰减、干扰等。
以下是一些常见的故障排除和调试技巧:1. 检查光纤连接:确认光纤连接器是否完好无损,并用光纤表测量连接损耗。
如有损耗,可能需要重新连接或更换连接器。
2. 清洁光纤末端:使用适当的光纤清洁工具和溶液,清洁光纤末端以去除灰尘、油脂和污垢,以确保信号传输的质量。
3. 检查光纤衰减:使用光功率计测量信号的衰减值,如果衰减超过了规定范围,可能需要调整光源功率或增加光放大器。
4. 排除光纤交叉连接:确认光纤连接是否正确,防止光纤之间的交叉连接导致信号混淆或丢失。
5. 确认设备配置:检查设备的配置是否正确,包括光纤接口的参数设置和传输模式的选择,确保与网络需求相匹配。
6. 检查其他设备:排除其他设备故障或故障对光纤通信系统的影响,例如交换机、路由器、光放大器等。
7. 更新固件和驱动程序:及时更新光纤设备的固件和驱动程序,以修复已知的问题和提高设备的性能。
光纤纵联保护通信设置及调试一、新平台装置 (2)1.主从时钟设置 (2)2.同步方式设置 (2)3.光纤通道的检查 (2)(1) 专用方式: (3)(2) 复用方式: (3)4.常见问题及处理方法: (3)(1) 对于复用的通道检查的步骤: (3)(2) 对于专用通道检查的步骤: (4)5.新的CSY102A(B)的使用方法 (5)(1)新型号的CSY-102A(B)的注意事项 (5)(2)CSY-102A(允许式-远方跳闸方式)原理 (5)(3)CSY-102B(闭锁式-收发信机方式)原理 (5)(4)控制字和保护原理的配合 (6)二、老装置 (7)1.主从时钟设置 (7)2.采样同步方式设置 (8)3.装置光纤模块COM1和通信接口盒CSO100的型号问题 (8)(1)COM1型号 (8)(2)CSO100的型号 (8)4.光纤通道的检查和通道异常的检查 (9)5.老型号的CSY102使用时的注意事项 (9)6.现场异常现象及解决 (9)三、纵差保护功能试验: (10)1、装置自环试验: (10)2.远方环回 (11)3.制动曲线 (12)四、常用光纤设备 (12)1、常用光纤 (12)2、光缆连接 (13)附:关于64KB插件的替换通知 (15)一、新平台装置新平台装置光纤纵差保护为CSC103A(B),通讯方面的设置与老型号装置不同,与之配合的通讯接口设备为CSC186A(B)。
光纤纵差保护投入运行或作试验时,必须根据通讯的通道方式来设定主从时钟和同步方式,否则两端的保护通讯不上或误码很多。
1.主从时钟设置时钟方式:两个时钟信号源:–主时钟(内时钟)——本地晶振产生–从时钟(外时钟)——从接收信号中提取发送数据时选择时钟方式:–主方式——以主时钟为通信时钟–从方式——以从时钟为通信时钟线路两端保护装置时钟配合方式是根据通道方式决定的:●专用光纤通道:主-主●64k复接通道:从-从●2M复接通道:绝大多数情况下用主-主方式,但有时由于SDH/PDH设备的关系,主-主方式通讯不上,这时可以用从-从方式试一下。
750千伏变电站线路光纤差动保护联调方法浅析摘要:以新疆750千伏变电站为例,介绍了750千伏变电站线路保护通道及保护联调的方法。
通常在本对侧保护设备调试结束之后才能进行相关的联调工作,联调时间短促。
因此,掌握正确快速的光纤通道及保护联调方法显得尤其重要。
关键词:光纤通道;直连;复接;调试方法Abstract:Taking Xinjiang 750kV substation as an example, this paper introduces the debugging methods of two channels for line protection in 750kV substation. The debugging of the protection channel can only be carried out after the debugging of the contralateral protection equipment is finished, and the debugging time isshort. Therefore, it is especially important to master the correct and fast debugging method of optical fiber protection channel.Key words:Fibre channel; Direct connection; Reconnecting; debug method1. 引言近年来,随着科学技术和工程应用的不断发展,光纤通道以其优异的抗电磁干扰能力、低衰耗、高可靠性等被广泛的应用于电力系统基础建设。
新疆750千伏变电站线路间隔主要以750kV和220kV电压等级为主,保护装置以不同厂家双套配置。
光纤传输通道一旦发生问题,可能导致变电站事故范围扩大。
WXH-803保护光纤通道检查调试说明一.光纤保护通道连接和设备说明WXH-803保护主要连接方式分为专用方式、64kB复用方式和2M复用方式三种,连接图示意如下:专用方式64 kB 复用方式2 M 复用方式专用方式连接时仅仅需OETC/1-3型光端机用在保护室的保护装置后发送光信号;复用方式连接时需要OTEC/1-3型光端机用在保护室的保护装置后发送光信号,而且需要OTEC64(2M)/4-5型复用接口盒用在通信室与PCM或SDH连接。
OTEC64(2M)/4-5兼容64K和2M两种速率,当连接到64K同向接口时,64K指示灯亮,发送64K速率信号;当连接2M同轴电缆时,2M指示灯亮,发送2M 速率信号。
二.光纤通信方式及接口设备通信时钟设置1、在专用方式下,需要在光端机OTEC/1-3设置时钟方式为主时钟。
2、在64K复用方式下,需要在光端机OTEC/1-3设置时钟方式为从时钟。
3、在2M复用方式下,需要在光端机OTEC/1-3设置时钟方式为主时钟。
三.调试总步骤当有误码时候,首先查看光纤通道系统包括光端机、复用接口盒、PCM设备或PDH/SDH设备的告警等相关信息,并根据相应信息进行针对性的检测。
保护装置:通道Ⅰ、通道Ⅱ告警。
光端机OTEC/1-3:告警复用接口盒OTEC/4-5:告警Ⅰ、告警Ⅱ保护装置告警原因:✧通道Ⅰ、通道Ⅱ告警:两端保护装置通过两个光纤通道传送的数据达到一定的误码率标准,闭锁差动保护,并发送信号。
此时应检测通信通道中的各个环节,包括光端机、通道衰耗、接收发送光功率、复用接口盒和复用设备是否运行正常以及时钟方式设置是否正确等。
光端机、复用接口盒告警原因:✧光端机OTEC/1-3:告警灯亮,表示光接收不正常,应检查光接收通信链路。
✧复用接口盒OTEC/4-5:告警Ⅰ保护链路(与保护连接的光纤通道),告警Ⅱ复接链路(与PCM或PDH/SDH设备连接的复用通道)。
✧告警Ⅰ灯亮表示从与保护连接的光纤通道信号异常;应检查保护装置到复用接口盒之间的光纤通道中各个环节,比如光端机发送功率、复用接口盒接收功率等。
光纤通道调试说明目录一、光纤装置(高压部分): (2)1.光接口板为PSL603-304G-C的保护装置:PSL603(G)、PSL603A(G)、PSL602GF、PSL602GAF、GXC-01、PSL620D系列;有以下特点 (2)2.光接口板为PSL603-304G-C的光接口装置:GXC-01 (2)3.光接口板为PSL603-304G-E的保护装置:PSL603GW、PSL603GN、PSL603GM、PSL603GAM、PSL602GM、PSL602GAM;有以下特点 (2)二、装置使用说明 (3)1.GXC-01接口连接说明 (3)2.光接口板为PSL603-304G-C的保护装置 (4)3. 光接口板为PSL603-304G-E的保护装置 (5)三、光纤口及复接设备现场测试规范 (5)1、专用光纤通道测试方法 (5)2、复用光纤通道测试方法 (6)3.GXC-2M E1信号实测传输距离(试验室) (8)四、注意事项: (8)1.光纤连接注意事项 (8)2.GXC-64/2M外接端子说明 (9)3. GXC-64和GXC-2M型光电接口说明 (9)4. 现场中的GXC-2M一定要用新的 (10)5. PSL603M与GXC-64 2M现场更换说明 (10)6. 定值单: (11)1)PSL603(M、AM、CM、DM、W)差动保护定值清单 (11)2)PSL603(A、C、D、AS)差动保护定值清单 (13)光纤通道调试说明随着光纤产品使用的广泛应用,为规范和方便现场调试,特编写此使用说明。
一、光纤装置(高压部分):1.光接口板为PSL603-304G-C的保护装置:PSL603(G)、PSL603A(G)、PSL602GF、PSL602GAF、GXC-01、PSL620D系列;有以下特点1)光纤通道连接方式有:专用、2M复用(与GXC-2M配合)、PCM复用(与GXC-64配合)方式;2)专用方式速率为:1024kbit/s,复用方式速率为:64kbit/s。
3)在使用光纤通道时,定值和光接口跳线都需要整定。
2.光接口板为PSL603-304G-C的光接口装置: GXC-01有以下特点1)光纤通道连接方式有:专用、2M复用(与GXC-2M配合)、PCM复用(与GXC-64配合)方式;2)专用方式速率为:64kbit/s,复用方式速率为:64kbit/s。
3)在使用光纤通道时,光接口跳线需要整定。
3.光接口板为PSL603-304G-E的保护装置:PSL603GW、PSL603GN、PSL603GM、PSL603GAM、PSL602GM、PSL602GAM;有以下特点1)光纤通道连接方式有:专用、2M复用(与GXC-64/2M配合)方式;2)专用方式速率为:2048kbit/s,复用方式速率为:2048kbit/s。
3)在使用光纤通道时,只有光接口跳线可以整定。
二、装置使用说明1.GXC-01接口连接说明1)光纤接口光纤接口在CPU模件,光纤连接方式为FC型,光波长为1310nm,光发生器为激光二极管。
光纤种类:单模,波长1310nm;发送功率:-10dBm;接收灵敏功率:-33dBm传输距离:<100kM2)复接PCM信道类型:数字光纤或数字微波。
接口标准:64k/sG.703同向数字接口、或者2M数字口。
时延要求:单向传输时延<16ms。
3)通道连接方式a.专用光纤通道连接图光接口板连接片短接方式LX-1 放64K位置; LX-2 放主位置;LX-3 放64K位置;LX-4 短接(光缆>50Km 断开)。
b.复用PCM通道方式一侧连接图GXC-01 装置通过64kbit/s同相接口复接PCM设备时需在通信机房内加装一台光电转换的数字复接接口设备GXC-64/GXC-2M以提高系统通信的可靠性复接接口设备GXC-64时光接口板连接片短接方式LX-1 放64K位置;LX-2 放从时钟位置;LX-3 放64K位置;LX-4 短接。
复接接口设备GXC-2M时光接口板连接片短接方式LX-1 放64K位置;LX-2 放主时钟位置;LX-3 放64K位置;LX-4 短接。
4)程序版本说明a.GXC-01 A版本程序ABCD四路开入用于发送远跳命令b. GXC-01 B版本程序ABC三路开入用于发送远跳命令、开入D可选择接口方式开入D短接多接点接口方式如WXB-11保护等开入D断开单接点接口方式如PSL601保护等5)长距离线路(>100Km)的说明a.专用光纤通道,要更改CPU板上的光器件(改为波长1550 nm)。
b.复用光纤通道,对线路的距离没有要求,不用要更改CPU板上的光器件。
2.光接口板为PSL603-304G-C的保护装置1)光纤接口a.光纤接口在CPU模件,光纤连接方式为FC型,光波长为1310nm,光发生器为激光二极管。
b.光纤种类:单模,波长1310nm;c.发送功率:-6dBm;d.接收灵敏功率:-33dBme.传输距离:<100kM2)复接PCMa.信道类型:数字光纤或数字微波。
b.接口标准:64k/sG.703同向数字接口、或者2M数字口。
c.时延要求:单向传输时延<16ms。
3)通道连接方式a.专用光纤通道连接图光接口板连接片短接方式:LX-1 放“1M”位置; LX-2 不连;LX-3 放“1M”位置;LX-4 短接(光缆>50Km 断开)。
定值中控制字整定为:控制字1第八位置0整定为专用通道;控制字1第九位置0整定为主时钟方式b.复用通道方式一侧连接图保护装置通过64kbit/s同相接口复接PCM设备时需在通信机房内加装一台光电转换的数字复接接口设备GXC-64/GXC-2M以提高系统通信的可靠性复接接口设备GXC-64时光接口板连接片短接方式LX-1 放64K位置;LX-2 放从时钟位置;LX-3 放64K位置;LX-4 短接。
控制字1第八位置1整定为复用通道;控制字1第九位置1整定为从时钟方式;复接接口设备GXC-2M时光接口板连接片短接方式LX-1 放64K位置;LX-2 放主时钟位置;LX-3 放64K位置;LX-4 短接。
控制字1第八位置1整定为复用通道;控制字1第九位置1整定为从时钟方式;4)长距离线路(>100Km)的说明a.专用光纤通道,要更改CPU板上的光器件(改为波长1550 nm)。
b.复用光纤通道,对线路的距离没有要求,不用要更改CPU板上的光器件。
3.光接口板为PSL603-304G-E的保护装置1)光纤接口a.光纤接口在CPU模件,光纤连接方式为FC型,光波长为1310nm,光发生器为激光二极管。
b.光纤种类:单模,波长1310nm;c.发送功率:-6dBm;d.接收灵敏功率:-33dBme.传输距离:<100kM2)复接PCMa.信道类型:数字光纤或数字微波。
b.接口标准:2M数字口。
c.时延要求:单向传输时延<16ms。
3)通道连接方式a.专用光纤通道连接图b.复用通道方式一侧连接图保护装置通过2048kbit/s接口复接E1设备时需在通信机房内加装一台光电转换的数字复接接口设备GXC-64/2M以提高系统通信的可靠性4)长距离线路(>100Km)的说明a.专用光纤通道,要更改CPU板上的光器件(改为波长1550 nm)。
b.复用光纤通道,对线路的距离没有要求,不用要更改CPU板上的光器件。
三、光纤口及复接设备现场测试规范1、专用光纤通道测试方法a.光端机参数:接口型号为FC/PC,光波长为1310nm,单模,发光器为激光二极管;b.现场光纤种类要求:G652,1310nm,单模,石英。
c.光发送灵敏度功率为:-6~-15db。
d.光接收灵敏度功率为:-33db。
e.适用距离:40km(1310nm激光),100km(1550nm激光)所需仪器为通用光功率计(建议NOYES 公司OPM-4),现场所测具体参数需记录存档。
1)通道及时钟示意图如下:主时钟侧主时钟侧专用光纤通道时钟方式示意图专用光纤通道连接示意图2)通道测试关掉两侧其它不试验的光纤通道保护,保证通道连接的正确。
分别检查每侧的光发送功率及光接收功率,光发功率要求不低于-15db ,装置出厂光发功率一般在-6~-15db 之间,如果小于-15db ,就要检查光纤差动板子内部接头连接是否可靠、是否有灰尘等情况。
通道不同方向路径的光功率衰耗差为不得大于3db 。
部光纤头连接是否可靠、是否有灰尘、砝朗盘是否完好等情况,如果一切完好, 则联系我公司工程部更换光纤差动模件。
2、复用光纤通道测试方法1)光接口参数a. 发光功率 ﹥-13dBmb. 波长 1310nmc. 灵敏度 ﹤-32dBmd. 接口型号FC/PCe. 光纤单模G6522)电接口参数a.信号速率2048Kbit/sb.码型HDB3c.阻抗75Ω非对称d. 峰值电压 2.37e.传输距离 50m测试需要仪器:示波器(泰克TDS2022)及误码仪(安捷伦37718C)3)通道及时钟示意图如下:复用光纤通道连接示意图4)通道测试a、电气接口测试:电气接头的可靠连接可通过测量接头前后信号的波形来判断,如果波形均再规定的样板之内,则说明连接良好,如果接头后的波形不在样板内,则同轴头或者电缆有问题。
标准样板请参见G.703标准图15,下图为示意:b、传输距离测试:光纤复接设备距离测试示意图根据HP37718C是否有误码来判断传输距离是否有效。
3.GXC-2M E1信号实测传输距离(试验室)四、注意事项:1.光纤连接注意事项1)清洁处理光纤在通过光法兰盘连接时光跳线的瓷芯端面必须干净清洁。
有时甚至在肉眼都看不见有脏物、灰尘时,由于瓷芯端面未擦拭干净都会产生较大衰减,有时甚至达几十dB。
a.清洁:光纤在插入法兰前纤芯的瓷芯端面应用浸有酒精的沙布擦干净,并用吹气球吹干(吹气球可用医用“洗耳球”)。
酒精必须是纯净的无水酒精,最好用分析纯或化学纯。
b.擦拭干净后的光纤端面在插入光法兰的过程中不得碰到任何物品。
c.光纤和光法兰在未连接时都必须用相应的保护罩套好,以保证脏物不进入光法兰或污染光纤端面。
2)光纤与法兰连接光纤与法兰在连接前必须经过上面§1的处理。
a.光纤在插入光法兰时,要保持在同一轴线上插入;并且光纤上的凸出定位部分要对准法兰的缺口。
b.光纤插入法兰时一般都有一定阻力,可以把光纤一边往里轻推,一边来回转动,直到插到位,最后拧紧。
注意:光纤插入法兰过程中千万不能左右晃动,这样会把光法兰内的陶瓷套管破裂。
c.尽量避免光纤弯曲,过大的曲折会使光纤的纤芯折断。
在必须弯曲时,直径必须大于3cm,否则会增加光纤的衰减。
