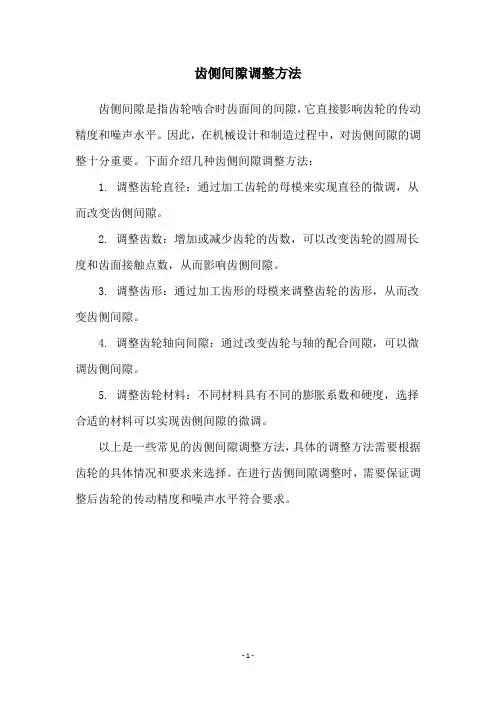

齿侧间隙调整方法
齿侧间隙是指齿轮啮合时齿面间的间隙，它直接影响齿轮的传动精度和噪声水平。
因此，在机械设计和制造过程中，对齿侧间隙的调整十分重要。
下面介绍几种齿侧间隙调整方法：
1. 调整齿轮直径：通过加工齿轮的母模来实现直径的微调，从而改变齿侧间隙。
2. 调整齿数：增加或减少齿轮的齿数，可以改变齿轮的圆周长度和齿面接触点数，从而影响齿侧间隙。
3. 调整齿形：通过加工齿形的母模来调整齿轮的齿形，从而改变齿侧间隙。
4. 调整齿轮轴向间隙：通过改变齿轮与轴的配合间隙，可以微调齿侧间隙。
5. 调整齿轮材料：不同材料具有不同的膨胀系数和硬度，选择合适的材料可以实现齿侧间隙的微调。
以上是一些常见的齿侧间隙调整方法，具体的调整方法需要根据齿轮的具体情况和要求来选择。
在进行齿侧间隙调整时，需要保证调整后齿轮的传动精度和噪声水平符合要求。
- 1 -。
对齿轮齿条传动 补偿磨损和修复间隙在修理车床、铣床、刨床等设备时，常遇到齿轮齿条因磨损，或因导轨面的修理出现间隙等情况，磨损和间隙都要影响设备的精度，这就需要进行修复和消除间隙。
将小齿轮进行正变位以补偿（如车床、铣床等）或将大齿轮进行负变位以修复间隙（如龙门刨等）是修理工作中经常采用的方法之一。
一. 当导轨面不修理，仅补偿齿轮与齿条的啮合间隙在设备维修中，常有齿轮齿条因磨损而出现啮合间隙，但整个设备还不需要安排大修或中修。
也即只需要解决齿轮和齿条的间隙问题。
遇到这种情况时，需根据设备的齿轮和齿条的结构情况来。
即：1、对于车床和铣床等设备应先制作更换件，然后利用少量时间来更换，以免过多地影响生产。
采用此法时，须先求出小齿轮的各项参数，才能预先制作。
其方法是：1）测出磨损间隙。
在齿条上塞上铅片或铝片，摇动手轮，使齿轮紧压铅片或铝片与齿条，取出并测量被压处的厚度。
此厚度即为齿轮与齿条啮合间隙所超出的数值。
修理的目的就是消除这一间隙。
设其为B 。
2）求小齿轮的变位系数。
小齿轮变位系数由下列公式计算：直齿圆柱齿轮 01sin 22α⋅+-'=m BL L x斜齿圆柱齿轮01sin 22α⋅+-'=m B L L x n n式中：)(nL L ''为原设计的公法线长度，可由小齿轮的原设计资料中查出，或通过计算得出。
L 为齿轮磨损后的实际公法线长度，可以测出。
3）确定小齿轮的其他参数。
小齿轮的变位系数确定之后，齿顶圆直径、公法线长度均可算出，但应注意的是：小齿轮的变位系数过大时，需校核齿顶宽。
对于直齿圆柱齿轮齿顶园直径 ()100112x c f m d D f e -+-=跨测齿数 0101tan 25.0180απα⋅-+⋅=xZ n 公法线长 ()[]0101101tan 25.0cos ααπαx Inv Z n m L +⋅+-=齿顶宽⎪⎪⎭⎫⎝⎛-+⋅+=e e e Inv Inv Z x D S αααπ0101112tan 4 对于斜齿圆柱齿轮齿顶园直径 ()100112x c f m d D n f e -++=跨测齿数 01301tan 25.0cos 180απβα⋅-+⋅⋅=x Z n公法线长 ()⎥⎦⎤⎢⎣⎡+⋅+-=0130110tan 2cos 5.0cos αβαπαx Inv Z n m L n齿顶宽⎪⎪⎭⎫⎝⎛-+⋅+=se s n n e e Inv Inv Z x D S αααπ0101112tan 4 式中：()e e D m Z 01cos cos αα⋅⋅=-()e s s es D m Z 01cos cos αα⋅⋅=- 2、对于龙门刨等设备 有些龙门刨（特别是轻型龙门刨）得主传动是由齿轮和齿条组成。
齿轮间隙消除结构形式
齿轮间隙消除结构形式有以下几种：
1.偏心套式结构调整：通过转动偏心轴套来调整两齿轮的中心距，从而消除齿
侧间隙。
2.带有小锥度的圆柱齿轮结构：将假想的分度圆柱面改变成带有小锥度的圆锥
面，使齿厚在齿轮的轴向稍有变化，装配时，通过改变垫片的厚度来调整两个齿轮的轴向相对位置，从而消除齿侧间隙。
3.斜齿轮消除间隙结构：宽齿轮同时与两个相同齿数的薄齿轮啮合，薄齿轮由
平键与轴联结，互相不能相对回转。
薄齿轮的齿形拼装在一起加工，并与键槽保持确定的相对位置。
加工时，在两个薄齿轮之间装入已知厚度为t的垫片。
装配时，将垫片厚度增加或减少Δt，然后再用螺母拧紧。
这时，两齿轮的螺旋线就产生了错位，其左、右两齿面分别与厚齿轮的齿面贴紧，消除了间隙。

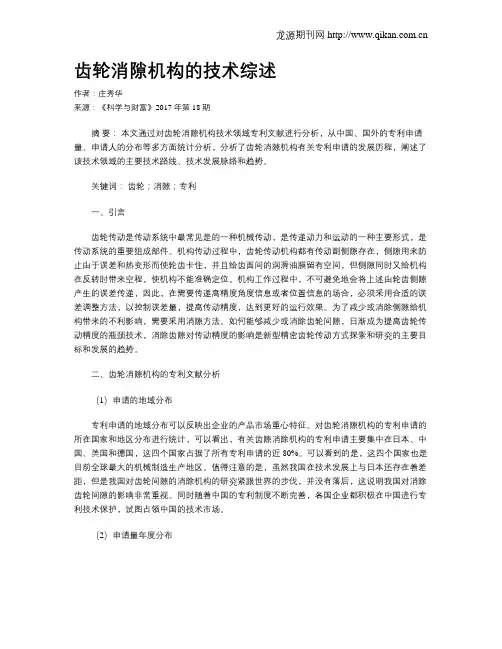

齿轮消隙机构的技术综述作者：庄秀华来源：《科学与财富》2017年第18期摘要：本文通过对齿轮消隙机构技术领域专利文献进行分析，从中国、国外的专利申请量、申请人的分布等多方面统计分析，分析了齿轮消隙机构有关专利申请的发展历程，阐述了该技术领域的主要技术路线、技术发展脉络和趋势。
关键词：齿轮；消隙；专利一、引言齿轮传动是传动系统中最常见是的一种机械传动，是传递动力和运动的一种主要形式，是传动系统的重要组成部件。
机构传动过程中，齿轮传动机构都有传动副侧隙存在，侧隙用来防止由于误差和热变形而使轮齿卡住，并且给齿面间的润滑油膜留有空间，但侧隙同时又给机构在反转时带来空程，使机构不能准确定位。
机构工作过程中，不可避免地会将上述由轮齿侧隙产生的误差传递，因此，在需要传递高精度角度信息或者位置信息的场合，必须采用合适的误差调整方法，以控制误差量，提高传动精度，达到更好的运行效果。
为了减少或消除侧隙给机构带来的不利影响，需要采用消隙方法。
如何能够减少或消除齿轮间隙，日渐成为提高齿轮传动精度的瓶颈技术，消除齿隙对传动精度的影响是新型精密齿轮传动方式探索和研究的主要目标和发展的趋势。
二、齿轮消隙机构的专利文献分析（1）申请的地域分布专利申请的地域分布可以反映出企业的产品市场重心特征。
对齿轮消隙机构的专利申请的所在国家和地区分布进行统计，可以看出，有关齿隙消除机构的专利申请主要集中在日本、中国、美国和德国，这四个国家占据了所有专利申请的近80%。
可以看到的是，这四个国家也是目前全球最大的机械制造生产地区。
值得注意的是，虽然我国在技术发展上与日本还存在着差距，但是我国对齿轮间隙的消除机构的研究紧跟世界的步伐，并没有落后，这说明我国对消除齿轮间隙的影响非常重视。
同时随着中国的专利制度不断完善，各国企业都积极在中国进行专利技术保护，试图占领中国的技术市场。
（2）申请量年度分布本文在中国专利文摘数据库（CNABS）和外文虚拟库（VEN）中以选取的分类号进行检索，检索对象限定在全球公开日或公告日在2015年之前的发明和实用新型专利申请，并对检索结果进行分析。

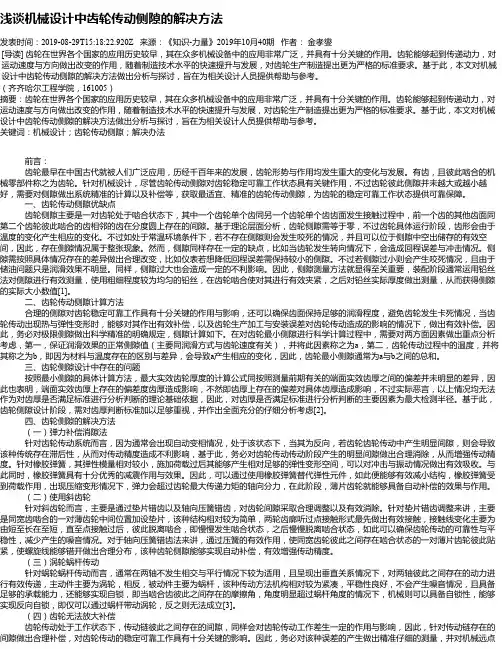

浅谈机械设计中齿轮传动侧隙的解决方法发表时间：2019-08-29T15:18:22.920Z 来源：《知识-力量》2019年10月40期作者：金孝燮[导读] 齿轮在世界各个国家的应用历史较早，其在众多机械设备中的应用非常广泛，并具有十分关键的作用。
齿轮能够起到传递动力，对运动速度与方向做出改变的作用，随着制造技术水平的快速提升与发展，对齿轮生产制造提出更为严格的标准要求。
基于此，本文对机械设计中齿轮传动侧隙的解决方法做出分析与探讨，旨在为相关设计人员提供帮助与参考。
（齐齐哈尔工程学院，161005）摘要：齿轮在世界各个国家的应用历史较早，其在众多机械设备中的应用非常广泛，并具有十分关键的作用。
齿轮能够起到传递动力，对运动速度与方向做出改变的作用，随着制造技术水平的快速提升与发展，对齿轮生产制造提出更为严格的标准要求。
基于此，本文对机械设计中齿轮传动侧隙的解决方法做出分析与探讨，旨在为相关设计人员提供帮助与参考。
关键词：机械设计；齿轮传动侧隙；解决办法前言：齿轮最早在中国古代就被人们广泛应用，历经千百年来的发展，齿轮形势与作用均发生重大的变化与发展。
有齿，且彼此啮合的机械零部件称之为齿轮。
针对机械设计，尽管齿轮传动侧隙对齿轮稳定可靠工作状态具有关键作用，不过齿轮彼此侧隙并未越大或越小越好，需要对侧隙做出系统精准的计算以及补偿等，获取最适宜、精准的齿轮传动侧隙，为齿轮的稳定可靠工作状态提供可靠保障。
一、齿轮传动侧隙优缺点齿轮侧隙主要是一对齿轮处于啮合状态下，其中一个齿轮单个齿同另一个齿轮单个齿齿面发生接触过程中，前一个齿的其他齿面同第二个齿轮彼此啮合的齿相邻的齿在分度圆上存在的间隙。
基于理论层面分析，齿轮侧隙需等于零，不过齿轮具体运行阶段，齿形会由于温度的变化产生相应的变化。
不过如处于常温环境条件下，若不存在侧隙则会发生咬死的情况，并且可以位于侧隙中空出储存的有效空间，因此，存在侧隙情况属于整张现象。

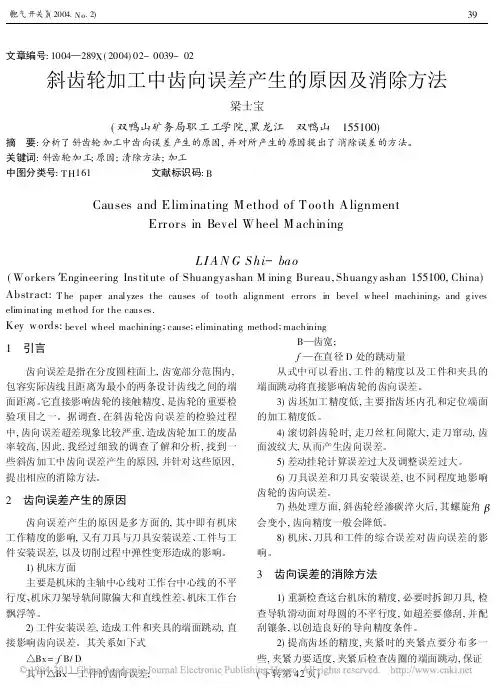

文章编号:1004—289X(2004)02-0039-02斜齿轮加工中齿向误差产生的原因及消除方法梁士宝(双鸭山矿务局职工工学院,黑龙江 双鸭山 155100)摘 要:分析了斜齿轮加工中齿向误差产生的原因,并对所产生的原因提出了消除误差的方法。
关键词:斜齿轮加工;原因;清除方法;加工中图分类号:TH161 文献标识码:BCauses and Eliminating M ethod of T oo th A lignmentErrors in Bevel Wheel M achiningL I A N G S hi-bao(Workers′Engineering Instit ute of Shuangyashan M ining Bureau,Shuangy ashan155100,China) Abstract:T he paper analyzes the causes of to oth alignment errors in bevel w heel machining,and g ives elim inating m ethod for the causes.Key w ords:bevel wheel machining;cause;eliminating method;machining1 引言齿向误差是指在分度圆柱面上,齿宽部分范围内,包容实际齿线且距离为最小的两条设计齿线之间的端面距离。
它直接影响齿轮的接触精度,是齿轮的重要检验项目之一。
据调查,在斜齿轮齿向误差的检验过程中,齿向误差超差现象比较严重,造成齿轮加工的废品率较高,因此,我经过细致的调查了解和分析,找到一些斜齿加工中齿向误差产生的原因,并针对这些原因,提出相应的消除方法。
2 齿向误差产生的原因齿向误差产生的原因是多方面的,其中即有机床工作精度的影响,又有刀具与刀具安装误差、工件与工件安装误差,以及切削过程中弹性变形造成的影响。
齿轮间隙的消除方法
消除齿轮间隙的方法通常有以下几种：
1. 使用预紧装置：通过加大齿轮的载荷，使齿轮啮合更紧密，从而减小或消除间隙。
例如，可以使用弹簧预紧器将齿轮轴向预紧。
2. 使用垫片或填料：在齿轮装配中，可以在轮轴与齿轮之间添加垫片或填料，以填补间隙并确保齿轮的紧密啮合。
3. 调整齿轮的位置：通过调整齿轮的位置，使其更加精确地与相邻齿轮啮合，从而减小或消除间隙。
这可能需要调整齿轮的轴向位置或倾斜角度。
4. 使用高质量的齿轮：选择制造精度高、表面加工好的齿轮，可以减小齿轮的间隙。
5. 使用补偿齿：在齿轮表面添加特殊形状的补偿齿，使其与相邻齿轮的间隙互相补偿，从而减小间隙。
无论使用哪种方法，消除齿轮间隙都需要仔细测量和调整，以确保齿轮的正确运行。

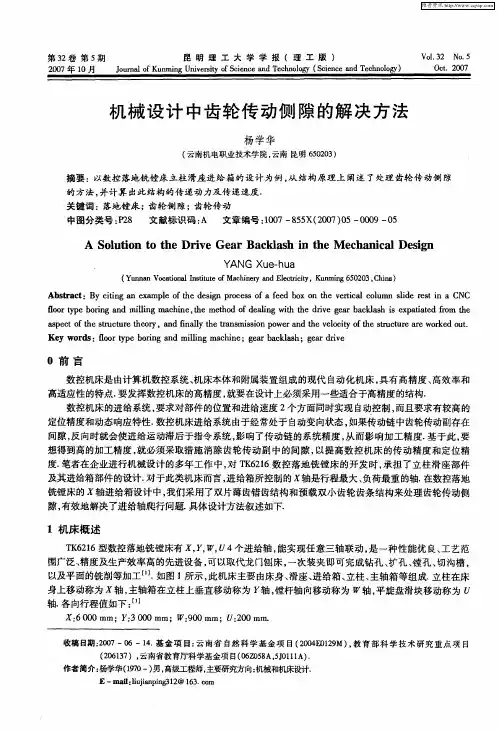

浅谈机械设计中齿轮传动侧隙的解决方法在机械设计中，齿轮传动是常用的一种传动方式，其结构简单、传动效率高，在各种机械设备和装置中被广泛应用。
然而，在实际应用中，齿轮传动中存在一个重要问题，即齿轮传动侧隙。
齿轮传动侧隙会导致传动效率降低、噪音增大、寿命缩短等问题，因此解决齿轮传动侧隙问题对于机械设计至关重要。
齿轮传动侧隙是指齿轮啮合时因加工精度、安装误差等原因造成的两轴间的间隙。
侧隙造成的主要问题有两个方面：一是误差传递问题，即在传动过程中，侧隙会导致原动轴和从动轴之间产生相对偏移，进而影响传递误差，降低传动精度；二是冲击问题，当传动时侧隙的方向发生急剧变化时，会导致冲击现象，加剧齿轮磨损、噪声等问题。
为了解决齿轮传动侧隙问题，可以采取以下的方法：1.加工精度提高：齿轮加工精度是影响齿轮传动侧隙的关键因素之一、通过提高齿轮的加工精度，可以减少加工误差带来的侧隙，提高齿轮传动的精度和效率。
常用的提高加工精度的方法包括采用精密加工设备、优化加工工艺等。
2.安装调整：在齿轮传动装配过程中，可以通过一些装配调整的方法来减少或消除侧隙。
例如，在装配过程中可以采用间隙分配法，即通过控制不同位置的齿轮与轴之间的间隙大小，来减少总侧隙；或者可以采用调整轴的位置和方向，来消除或减小侧隙。
3.采用齿轮啮合预紧装置：齿轮啮合预紧装置是一种能够消除齿轮传动侧隙的装置，常见的有弹簧预紧装置和调整螺钉预紧装置。
这些装置通过预先施加一定的预紧力，使齿轮在传动过程中始终保持紧密啮合状态，从而减少侧隙的影响。
4.采用齿轮侧隙补偿装置：除了消除侧隙的方法外，还可以采用齿轮侧隙补偿装置来解决侧隙问题。
齿轮侧隙补偿装置通过在传动系统中增加一定的装置来填充侧隙，保持齿轮的紧密啮合状态，减少侧隙带来的影响。
常见的齿轮侧隙补偿装置有齿轮联轴器、挤压补偿装置等。
总之，在机械设计中，齿轮传动侧隙是一个需要重视的问题。
通过提高加工精度、优化装配、采用齿轮预紧装置和齿轮侧隙补偿装置等方法，可以有效地解决齿轮传动侧隙问题，提高齿轮传动的精度、效率和寿命，从而提高机械设备的性能和可靠性。
齿轮传动间隙消除方法
齿轮传动间隙是指在齿轮传动中，由于齿轮的制造和安装误差，以及长时间使用和磨损等原因导致的齿轮之间存在一定的空隙。
间隙是齿轮传动中的一个常见问题，会影响传动的精度和可靠性。
为了消除齿轮传动的间隙，可以采取以下方法：
1. 选用合适的齿轮材料：齿轮材料的选用直接影响着齿轮的使用寿命和精度。
选择硬度高、耐磨性好的材料可以减少齿轮的磨损，并减小齿轮传动的间隙。
2. 合理设计齿轮副：齿轮传动的设计应该考虑到齿轮的加工精度、齿面接触性能以及齿轮啮合角等因素。
合理的设计可以减小齿轮间的间隙，提高传动的精度。
3. 加工工艺控制：齿轮加工中的误差是导致间隙产生的主要原因之一。
通过加工工艺的控制，可以减小加工误差，提高齿轮的加工精度，从而减小齿轮传动的间隙。
4. 优化齿轮的安装结构：齿轮的安装结构也会影响齿轮传动的间隙。
通过优化齿轮的安装结构，例如增加齿轮副的支撑点，改善齿轮的配合间隙等，可以减小齿轮传动的间隙。
5. 使用间隙消除装置：在一些对间隙要求非常高的传动中，可以使用间隙消除装置来消除齿轮传动的间隙。
间隙消除装置通过消除齿轮之间的间隙，提高传动的精度。
总结起来，消除齿轮传动的间隙是一个综合性问题，需要从材料选择、设计、加工工艺和装配等多个方面进行优化。
通过合理的措施和方法，可以有效地减小齿轮传动的间隙，提高传动的精度和可靠性。
浅析机械设计中齿轮传动侧隙的解决方法作者：马博来源：《农家科技下旬刊》2017年第02期摘要：齿轮具有改变运动方向和运动速度，以及传递动力的作用。
齿轮在船舶、能源、制造、汽车等行业领域的设备中广泛地得到应用。
随着各个领域技术的不断更新与发展，对高质量齿轮的制造的要求也越来越高。
为了有效提高齿轮传动的传动率以及精度，文章简要地介绍了在齿轮的传动作用中，通过对齿轮传动侧隙所产生的问题提出了解决侧隙的有效方法。
关键词：传动；侧隙；齿轮；啮合状态；设计问题；放大补偿齿轮从东汉时期的指南车开始被人们逐渐应用，经历了许多年代，齿轮的形式以及作用都在不断地演变和发展。
有齿，并可以相互啮合的机械零部件就是齿轮。
按照齿轮的制造方法可以将齿轮分为烧结齿轮、轧制齿轮、切制齿轮、铸造齿轮等；按照齿线的形状可将齿轮分为曲线齿轮、人字齿轮、斜齿轮、直齿轮等；按照轮齿所处表面可将齿轮分为内齿轮和外齿轮；按照齿轮的外形将能够将齿轮分为蜗杆齿轮、非圆齿轮、锥齿轮、圆柱齿轮等等；再如按照齿廓曲线可将其分为圆弧齿轮、摆线齿轮、开线齿轮等。
齿轮其结构包括模数、周节即齿距、齿厚、齿廓、分度圆、齿根圆、齿顶圆、齿槽即齿间，轮齿等。
一、齿轮传动侧隙的优劣既然文章是对机械设计中齿轮法向侧隙的解决方法进行讨论，那我们就先来了解一下什么是齿轮侧隙。
在2个齿轮互相啮合的状态下，齿轮与齿轮在接触时，第二个齿轮和前一齿轮相互咬合的齿所邻近的齿在分度圆上的间隙称为齿轮侧隙。
在常温的状态下，齿轮与齿轮的啮合如果没有侧隙的存在就会出现咬死的现象。
在实际的齿轮运行中，随着机械工作过程中温度的逐渐上升，理论上应该为零的齿轮侧隙就会随着温度的升高而间隙变大。
因此，侧隙的产生也是正常现象，而且，侧隙中可以保留储油的空间，这些都是齿轮侧隙的特点。
但是，侧隙也会出现在齿轮转向时的回程误差，以至于给齿轮带来冲击影响，这就是齿轮侧隙的劣势所在。
侧隙过于窄小会因储油空间不足导致润滑不良，而且会容易造成齿轮咬死。
螺旋线偏2、使偏差3、除另有4、螺旋线6、除另有齿廓（齿①、使偏②、除另6、可用长6、至少测1、螺旋线偏差的评定范围L β除另有规定外，系指在轮齿两端处各减去下面两个数值中较小的一个以后的“齿线长度”，此两个数值为5％的齿宽或等于一个模数的长度。
5、被测齿面的平均螺旋线是设计螺旋线的纵坐标减去一条斜直线的纵坐标后得到的曲线。
这条斜直线使得在评定范围内，实际螺旋线对平均螺旋线偏差的平方和最小。
因此，平均螺旋线的位置和倾斜可以用“最小二乘法”求得。
1、齿廓偏差在齿轮端平面内且垂直于渐开线齿廓的方向计算，若在齿面的法向测量，应将测量值除以cosβb 后再与公差数值进行比较。
7、除另有规定外，齿廓偏差应在齿宽中间位置测量。
当齿宽大于250mm时，应增加两个测量部位，即在距齿宽每侧15％的齿宽处测量。
2、设计齿廓系指符合设计规定的齿廓，当物其他限定时，是指端面齿廓。
设计齿廓可以设备修正的理论渐开线，包括修缘齿形。
凸齿形等。
3、被测齿面的平均齿廓是设计齿廓线的纵坐标减去一条斜直线的纵坐标后得到的曲线。
这条斜直线使得在齿廓评定范围内，实际齿廓线对平均齿廓线偏差的平方和为最小。
因此，平均齿廓线的位置和倾斜可以用“最小二乘法”求得。
4、齿廓评定范围La系指可用长度L AE 中的一部分，除另有规定，其长度等于从E点开始延伸刀有效长度L AE 的92％。
对于L AE 剩下的8％为靠近齿顶处的L AE 与La之差。
在评定齿廓总偏差和齿廓形状偏差时，应遵守下述规则：5、有效长度L AE 系指可用长度对应于有效齿廓的那部分。
对于齿顶，其有与可用长度同样的限定（A点）。
对于齿根，有效长度延伸刀与配对齿轮有效啮合的终止点E（即有效齿廓的起始点）。
如果不知道配对齿轮，则E点为与基本齿条相啮合的有效齿廓的起始点。
加工齿轮产生的误差分析及其解决方法李景伟(沈阳军鼎建筑装饰装修工程有限公司,北京102206)摘 要:分析采煤机齿轮在加工制造中产生的误差原因,着重对加工工艺和工装产生的误差进行分析,采取行之有效的方法对工艺和工装结构进行改进,从而减小加工产生的误差,提高齿轮加工精度。
关键词:齿轮加工工艺;工装;误差中图分类号:TH132 文献标识码:B 文章编号:1008-8725(2007)12-0031-02Analysis on E rror of G ear Machining and Methods for ImprovingPrecision of G ear MachiningLI Jing -wei(Shenyang Junding Building Bedeck Finishing Project C o.Ltd ,Beijing 102206,China )Abstract :Error factors in gear of coal mining mach ,inery in machining are analyzed ,especially errors effecting gear machining precision in terms of process and process tools are studied.Valid methods for im proving process and process tools are taken to reduce the errors of gear machining and im prove machining procision of gear.K ey w ords :gear machining procrss ;process tools ;errors1 齿轮加工误差(1)机床本身精度。
包括工作台上、下顶尖径向跳动;两顶尖间不同轴;工作台分度误差。
滚齿机的齿侧修正与矫正方法滚齿机是一种广泛应用于机械制造领域的设备，用于加工各种齿轮。
在滚齿机的操作过程中，齿侧的修正与矫正是非常关键的环节，它直接影响到齿轮的质量和使用寿命。
本文将介绍滚齿机齿侧修正与矫正的方法和技巧。
一、齿侧修正的原则在滚齿机的操作中，齿侧的修正是为了消除或减小齿轮的齿侧间隙，以保证齿轮的正常运转。
齿侧修正的原则如下：1. 使齿轮的齿侧间隙均匀分布；2. 尽量减小或消除齿侧间隙；3. 使齿轮的径向载荷得到均匀分布；4. 不改变齿轮的基本齿廓曲线。
二、常用的齿侧修正方法1. 板式夹矫正法板式夹矫正法是一种常用的齿侧修正方法，适用于直齿、斜齿和锥齿等多种类型的齿轮。
它的原理是通过夹具对齿轮进行挤压，从而改变齿轮齿侧间隙的大小。
具体操作步骤如下：（1）选择合适的夹具，并调整夹具的位置和参数；（2）将齿轮放入夹具中，紧固夹具，使其与齿轮接触；（3）将夹具固定在滚齿机上，并通过操纵台进行控制，使夹具对齿轮进行挤压；（4）根据需要调整夹具的挤压力和挤压时间，直到达到修正效果。
2. 刀片压矫正法刀片压矫正法是一种适用于齿形修正的方法。
它的原理是通过刀片的挤压和切削，对齿轮进行修正。
具体操作步骤如下：（1）选择合适的刀片，并根据需要进行调整；（2）将刀片放置在齿轮的齿侧间隙处，使其与齿轮齿廓接触；（3）通过滚齿机控制，将刀片按一定压力和速度挤压到齿轮上，并进行切削；（4）根据需要，对齿轮的多个齿进行修正，以达到所需的齿侧修正效果。
三、齿侧矫正的技巧1. 合理选择修正参数在进行滚齿机齿侧修正时，选择合理的修正参数是至关重要的。
例如，在板式夹矫正法中，调整夹具的位置和参数，如挤压力、挤压时间等，需要根据齿轮的类型、尺寸和修正程度来进行合理的调整。
2. 注意修正过程中的温度控制在进行滚齿机齿侧修正时，需要注意控制修正过程中的温度。
由于滚齿机齿侧修正需要对齿轮进行挤压和切削，会产生热量，特别是在大批量生产时更容易出现这种情况。
