有限单元法的基本应用

有限单元法及工程应用有限单元法（Finite Element Method，FEM）是一种数值计算方法，广泛应用于工程领域。

它是一种将复杂的连续体分割为有限个简单形状的小单元，并将偏微分方程转化为代数方程求解的方法。

有限单元法通过将计算领域离散化为一个有限的单元网络，然后通过求解每个单元上的方程来得到整个计算领域的解。

这种方法在解决复杂问题上具有很大的优势，并已经在工程应用中得到广泛应用。

有限单元法在工程应用中有许多不同的方面。

以下是其中一些主要的应用领域：1. 结构力学分析：有限单元法可以用于结构的形状、变形、应力和振动等问题的分析。

通过将结构离散为有限个单元，可以准确地计算结构的应力分布和变形情况，进而评估结构的稳定性和可靠性。

这在建筑、桥梁、飞机和船舶等领域中得到广泛应用。

2. 热传导分析：有限单元法可以用于热传导问题的分析，如温度分布、热流量和热应力等。

通过建立传导方程和边界条件，可以计算不同材料和结构的热行为，进而为热处理、热设备设计和热工艺优化提供指导。

3. 流体力学分析：有限单元法可以用于求解流体力学方程，如流体流动、湍流、传质和热传递等。

通过将流体域划分为有限个单元，可以计算流速、压力和流体力学特征等。

这在空气动力学、水力学和化工工艺等领域中得到广泛应用。

4. 电磁场分析：有限单元法可以用于求解静电场、磁场和电磁波等问题。

通过建立电磁方程和边界条件，可以计算电场、磁场和电磁波的分布和特性。

这在电力系统、电子器件和电磁辐射等领域中得到广泛应用。

5. 生物医学工程：有限单元法可以应用于生物医学领域的各种问题，如骨骼力学、组织力学、生物电流和生物传递等。

通过对生物体或医学设备建立有限元模型，可以模拟和预测生物体的行为和反应，为生物医学研究和医学工程设计提供指导。

以上只是有限单元法在工程应用中的一部分方面。

由于其灵活性和适用性，有限单元法被广泛应用于各种工程领域，为工程师提供了一种有效的工具来解决现实世界中的复杂问题。

有限单元法基本原理和数值方法1. 引言有限单元法（Finite Element Method，FEM）是一种数值计算方法，广泛应用于结构力学、流体力学、电磁场及热传导等领域中。

本文将介绍有限单元法的基本原理和数值方法，并阐述其在工程实践中的应用。

2. 基本原理有限单元法的基本原理是将复杂的连续体问题离散化为若干简单的子域，即有限单元。

每个有限单元由一个或多个节点组成，通过将子域内的导数方程或平衡方程转化为代数方程，再通过求解这些代数方程得到全局解。

有限单元法的基本步骤如下： - 确定问题的几何形状和边界条件； - 将几何形状分割为有限个单元，并为每个单元定义适当的数学模型； - 根据单元的数学模型建立刚度矩阵、质量矩阵等，并通过组装成全局矩阵； - 应用合适的边界条件，并求解线性或非线性代数方程组； - 根据代数方程组的解，计算各个单元内部的物理量。

3. 数值方法有限单元法中常用的数值方法包括： - 剖分方法：将连续域剖分为若干简单的有限单元，常用的有三角形剖分和四边形剖分。

- 元素类型：根据问题的特性选择合适的单元类型，如线性元、三角元、四边形元等。

- 积分方法：采用高斯积分等方法对每个单元内的积分方程进行数值求解。

- 方程求解：对线性方程组采用直接法（如高斯消元法）或迭代法（如共轭梯度法）进行求解。

- 后处理：根据问题的要求，进行应力、位移、应变等物理量的计算和显示。

4. 应用实例有限单元法广泛用于工程实践中，以下为其常见应用实例：- 结构力学：用于模拟建筑物、桥梁、飞机等结构的应力和变形。

- 流体力学：用于模拟流体在管道、水槽、风洞等中的流动。

- 电磁场：用于模拟电磁场在电路、电机、天线等中的分布。

- 热传导：用于模拟热传导在导热管、散热器、热交换器等中的传热情况。

5. 结论有限单元法作为一种数值计算方法，在工程实践中得到了广泛应用。

通过将连续问题离散化为有限单元，再通过数值方法求解代数方程组，可以获得连续问题的近似解。

根据你提供的主题“有限单元法在城市轨道交通振动控制中的应用”，我将按照深度和广度的要求进行全面评估，并据此撰写一篇有价值的文章。

让我们简单了解一下有限单元法在工程领域中的基本原理和应用。

有限单元法是一种数值计算方法，常用于工程结构的分析和设计中。

它将连续的结构分割成有限数量的单元，通过对每个单元的力学行为进行分析，最终得出整个结构的响应和性能。

在城市轨道交通振动控制中，有限单元法可以被广泛应用于地铁隧道、桥梁、车站等结构的设计和分析中。

进一步深入探讨，有限单元法在城市轨道交通振动控制中的应用可以从以下几个方面展开。

1. 结构动力学分析在城市轨道交通系统中，地铁隧道、立柱、车站等结构受到列车运行和乘客载荷的作用，会产生振动和动力响应。

有限单元法可以通过建立结构的有限元模型，对这些结构在车辆通过、地震等外部荷载下的动力响应进行分析，评估结构的稳定性和安全性，寻求振动控制的有效措施。

2. 振动模态分析有限单元法可以用于进行城市轨道交通系统中结构的振动模态分析，找出结构的固有振动模式和频率，为振动控制和减震设计提供重要参考。

3. 地铁隧道振动控制地铁隧道是城市轨道交通系统中重要的组成部分，其振动对周围建筑、地基和地下管线等构筑物产生影响。

有限单元法可以用于分析地铁隧道结构的振动响应，设计隧道衬砌、减振措施等工程方案，保障地铁线路安全运行。

总体而言，有限单元法在城市轨道交通振动控制中的应用是十分重要和必要的。

通过有限单元法的分析、设计和优化，可以有效地控制结构振动，保障城市轨道交通系统的稳定运行并减少与振动相关的环境影响。

在本文的写作过程中，我将重点从结构动力学分析、振动模态分析和地铁隧道振动控制这几个方面展开，结合实际案例和工程应用，深入探讨有限单元法在城市轨道交通振动控制中的具体应用和价值。

我也会共享个人对这一主题的观点和理解，希望能为你提供一篇高质量、深度和广度兼具的文章。

在接下来的几天，我会不断完善文章内容，并及时与你共享进展。

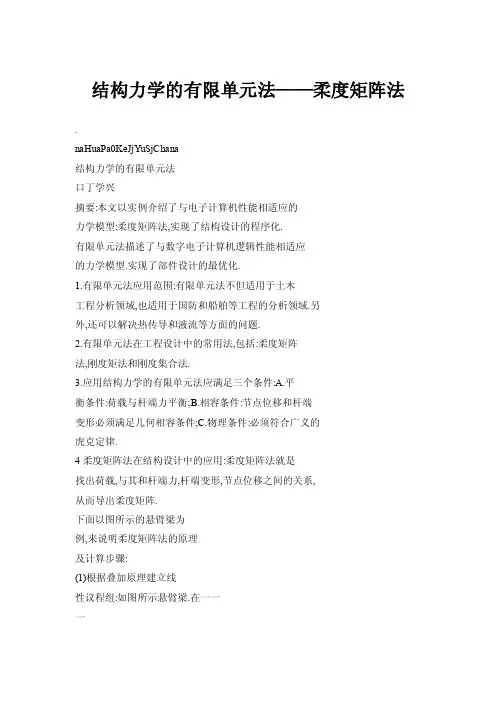

结构力学的有限单元法——柔度矩阵法.naHuaPa0KeJjYuSjChana结构力学的有限单元法口丁学兴摘要:本文以实例介绍了与电子计算机性能相适应的力学模型:柔度矩阵法,实现了结构设计的程序化.有限单元法描述了与数字电子计算机逻辑性能相适应的力学模型.实现了部件设计的最优化.1.有限单元法应用范围:有限单元法不但适用于土木工程分析领域,也适用于国防和船舶等工程的分析领域.另外,还可以解决热传导和液流等方面的问题.2.有限单元法在工程设计中的常用法,包括:柔度矩阵法,刚度矩法和刚度集合法.3.应用结构力学的有限单元法应满足三个条件:A.平衡条件:荷载与杆端力平衡;B.相容条件:节点位移和杆端变形必须满足几何相容条件;C.物理条件:必须符合广义的虎克定律.4柔度矩阵法在结构设计中的应用:柔度矩阵法就是找出荷载,与其和杆端力,杆端变形,节点位移之间的关系,从而导出柔度矩阵.下面以图所示的悬臂梁为例,来说明柔度矩阵法的原理及计算步骤:(1)根据叠加原理建立线性议程组:如图所示悬臂梁.在一一一荷载作用下产生变形,其变形曲线如虚线所示,用A表示广义力,用D表示广义变位,根据叠加原理建立下列线性方程组:D1=FDz=F式中1A1+1A1+F11,12A222A212,F柔度矩阵法(2)求杆端力(荷载)与杆端变形的变换矩阵.[F~F1.1FI2]A_[]则D=FA (2)式中D为位移矩阵F为柔度矩阵A为荷载矩阵(3)代入初始数据求出杆端挠度和转角.由结构力学得出:Fn=1./3EJFzz=1/EJFI2=FzI=1/2EJ.一[:.1厄2/E][AA:I]当A1=2A:2EJ=31—2时.L22/2x3322/3L2JrL2/32/3]J.JF2]F8/9x2+2/3x2]F16/9+4/3]I-28/9"]FD1]L23一L2/3x2+2/3x2jL4,3+4,3jL8/3JLD2j即D1=28/9(挠度)D:8/3(转角)其计算结果与经典力学计算结果是一致的.经典力学的计算只能用人工进行.有限单元法可以通过数组的形式输入电子计算机,通过计算输出优化的结果, 所以本法具有广阔的发展前景.参考文献1.结构和连续力学中的有限单元法2.结构计算和程序设计(作者单位:萍乡市建筑设计院)0数系度柔称简数系影度一柔一为一¨F,●I,Jh2。

有限单元法原理及应用有限单元法（Finite Element Method, FEM）是一种数值分析方法，广泛应用于工程结构、材料力学、流体力学等领域。

它通过将复杂的结构或系统分割成有限数量的小单元，然后建立数学模型，最终求解得到整体系统的行为。

本文将介绍有限单元法的基本原理和在工程实践中的应用。

首先，有限单元法的基本原理是将一个连续的结构或系统离散化为有限数量的单元，每个单元都可以用简单的数学方程描述。

这些单元之间通过节点连接在一起，形成整体系统。

然后，通过施加外部载荷或边界条件，可以得到每个单元的位移、应力等信息。

最终，将所有单元的信息组合起来，就可以得到整个系统的行为。

在工程实践中，有限单元法被广泛应用于结构分析、热传导、流体力学等领域。

在结构分析中，可以通过有限单元法来模拟各种复杂的结构，如桥梁、建筑、飞机等，从而预测其受力情况和变形情况。

在热传导领域，有限单元法可以用来分析材料的温度分布、热传导性能等。

在流体力学中，有限单元法可以模拟流体的流动情况、压力分布等。

此外，有限单元法还可以与优化算法相结合，用于优化设计。

通过改变单元的尺寸、形状或材料性质，可以得到最优的结构设计。

这在工程实践中具有重要意义，可以降低结构的重量、提高结构的强度和刚度。

总之，有限单元法作为一种数值分析方法，具有广泛的应用前景。

它不仅可以用于工程结构的分析和设计，还可以用于材料力学、流体力学等领域。

随着计算机技术的不断发展，有限单元法将会变得更加高效、精确，为工程实践提供更多的支持和帮助。

以上就是有限单元法的基本原理及在工程实践中的应用，希望对读者有所帮助。

有限单元法作为一种强大的分析工具，将继续在工程领域发挥重要作用。

有限单元法原理及应用有限单元法（Finite Element Method，简称FEM）是一种用于求解工程问题的数值方法。

它将一个连续问题分割成一系列离散的有限单元，通过对每个单元进行局部的数值近似，再将它们组合起来得到全局解。

有限单元法的基本原理是根据假设的位移关系和应变能量原理，将连续介质离散为有限个单元，然后通过数学方法对每个单元进行近似。

在每个单元内，假设解的形式，并通过插值方法得到每个节点的未知位移。

根据边界条件的限制，将每个单元的刚度矩阵组装成整个结构的刚度矩阵。

最后，通过求解线性方程组，得到整个结构的位移和应力分布。

有限单元法广泛应用于求解各种工程领域的问题，如结构力学、电磁场、流体力学等。

它的应用范围包括但不限于以下几个方面：1. 结构分析：有限单元法可用于结构强度分析、振动分析、热传导分析等。

通过对结构进行离散，可以计算结构的应力、应变分布，以及结构的固有频率和模态形式。

2. 热传导分析：有限单元法可以用于求解具有复杂边界条件的热传导问题。

通过离散化连续介质，可以计算温度分布和热流量分布，进而获取材料的热传导性能。

3. 流体力学：有限单元法可用于求解流体动力学问题，如流体的流动、传热、传质等。

通过将流体域离散化为网格，在每个单元上建立基本流动方程的数值近似，可以计算流体的速度、压力分布，以及各种力学量和热力学量。

4. 电磁场分析：有限单元法可以用于求解电磁场分布及其对物体的影响。

通过离散化电磁场区域，可以计算电场、磁场和电流分布，以及物体的电磁参数。

5. 地下水流动：有限单元法可用于模拟地下水流动和污染传输。

通过离散化地下水流动域，并运用流体力学的基本方程，可以计算地下水的流动速度、压力分布，以及污染物的传输路径和浓度分布。

总之，有限单元法在工程领域有广泛的应用，可以用于求解各种复杂的力学、热学和流体学问题，并为工程设计和分析提供重要的数值仿真工具。

桁架有限单元法及应用桁架有限单元法是一种基于有限元原理的结构分析方法，主要用于求解桁架结构在外载荷作用下的应力、变形和位移等问题。

桁架结构通常由杆件和节点组成，杆件之间通过节点连接，构成了一个稳定的刚性结构。

在工程实践中，桁架结构广泛应用于桥梁、塔架、天桥和支撑架等领域，因此对桁架结构进行有效的分析和设计显得尤为重要。

桁架有限单元法是应用有限元原理对桁架结构进行分析的一种数值计算方法。

有限元法将结构分割成有限数量的单元，然后利用数学方法对单元进行建模，最终得到整个结构的力学特性。

与传统的解析方法相比，有限元法能更真实地模拟结构在复杂荷载作用下的力学行为，因此得到了广泛的应用。

桁架有限单元法的基本原理是将桁架结构离散化为由节点和杆件组成的有限元模型，将每个节点的位移作为未知数进行建模，然后利用平衡方程和杆件的本构关系，求解结构的位移、变形和应力等力学性能。

在求解时，通常采用有限元计算软件，如ANSYS、ABAQUS等，将结构的刚度矩阵和载荷矩阵输入计算程序，通过数值方法求解出结构的响应。

桁架有限单元法的应用包括但不限于以下几个方面：1. 结构分析与设计：桁架有限单元法可用于对桁架结构进行受力分析和设计优化。

通过对结构的位移、应力和变形等力学特性进行分析，可以为工程师提供参考，帮助其进行结构设计和优化，提高结构的安全性和经济性。

2. 荷载分析：桁架有限单元法可用于对桁架结构在不同荷载工况下进行分析，包括静载、动载、温度荷载等。

在工程实践中，结构通常需要承受多种不同的荷载，在设计过程中需要对这些荷载进行合理的组合和分析，以确保结构在各种工况下都能满足强度和稳定性要求。

3. 结构优化：桁架有限单元法可用于对桁架结构进行形状优化和材料优化。

在工程实践中，通常需要在满足结构强度和刚度要求的前提下，尽量减少结构的材料消耗，或者通过形状优化实现结构的轻量化设计。

桁架有限单元法可以帮助工程师进行结构参数和材料的优化设计，提高结构的经济性和性能。

有限单元法原理与应用
有限单元法（Finite Element Method，FEM）是一种数值分析
方法，常用于求解复杂的物理问题。

它将连续物体的区域划分为许多小的离散单元，然后在每个单元内建立局部的数学模型和方程。

通过求解这些局部模型和方程，可以得到整个物体的行为和性能。

有限单元法的基本原理是将连续问题离散化为有限数目的独立子问题。

在每个小单元内，选择一个数学函数作为近似解，并通过将近似解与原问题的偏微分方程进行数值积分和数值迭代，得到近似解的解析解。

将每个小单元的解汇总起来，可以得到整个物体的解。

有限单元法的应用非常广泛，可以用于解决各种工程和科学领域的问题。

例如，它可以用来模拟结构的强度和刚度特性，预测材料的疲劳寿命，优化产品的设计，以及研究流体和热传导等问题。

在建筑工程中，有限单元法可以用来分析建筑结构的荷载和变形，评估结构的安全性。

在汽车制造业中，它可以用来模拟车辆的碰撞和破碎行为，提高车辆的安全性。

在航空航天领域，有限单元法可以用来优化飞机的结构和翼型，提高飞机的性能。

此外，有限单元法还可以应用于地震工程、地下水流动、电磁场分析等领域。

总之，有限单元法通过离散化连续问题，将其转化为独立的子问题，然后通过求解局部模型和方程，得到整体解。

它具有广泛的应用领域，为解决多种复杂问题提供了有效的数值分析方法。

有限单元法在城市轨道交通控制中的应用有限单元法在城市轨道交通振动控制中的应用面广、内容丰富，涵盖了主要的城市轨道交通振动问题，对有限单元法下城市轨道交通振动分析进行了较为详细的讲解。

以下是部分主要内容：
1.轨道减振措施的模态试验及有限元模态分析：轨道结构和减振措施的模态试验，以及使用有限元方法进行模态分析，以了解轨道减振措施的动力学特性。

2.轨道减振措施的冲击（落锤）试验及其有限元模拟：通过冲击或落锤试验以及相应的有限元模拟，了解减振措施对于冲击力的吸收和传播性能。

3.基于改进蚁群算法轨道减振措施的参数优化：使用改进的蚁群算法对轨道减振措施的参数进行优化，以找出最优的减振方案。

4基于有限单元法车辆一轨道耦合动力计算方法：利用有限元方法进行车辆和轨道的耦合动力学计算，以预测和优化车辆和轨道系统的动态性能。

5.轨道减振措施上线使用的振动测试及有限元计算：对轨道减振措施进行振动测试，并使用有限元方法对测试数据进行计算和分析，以验证减振措施在实际使用中的效果。

6.轨道交通沿线砌体结构的振动测试及有限元计算：对轨道交通沿线的砌体结构进行振动测试，并使用有限元方法对测试数据进行计算和分析，以了解砌体结构在轨道交通振动中的响应和稳定性。

这些都是关于有限单元法在城市轨道交通振动控制中的应用的
方面内容，涉及到轨道减振措施的模态试验及有限元模态分析、冲击（落锤）试验及其有限元模拟等多个环节，对于保障城市轨道交通的平稳、安全运行具有重要意义。

有限单元法知识点总结1. 有限元法概述有限单元法（Finite Element Method ，简称FEM）是一种数值分析方法，适用于求解工程结构、热传导、流体力学等领域中的强耦合、非线性、三维等问题，是一种求解偏微分方程的数值方法。

有限元法将连续的物理问题抽象为由有限数量的简单几何单元（例如三角形、四边形、四面体、六面体等）组成的离散模型，通过对单元进行适当的数学处理，得到整体问题的近似解。

有限元法广泛应用于工程、材料、地球科学等领域。

2. 有限元法基本原理有限元法的基本原理包括离散化、加权残差法和形函数法。

离散化是将连续问题离散化为由有限数量的简单单元组成的问题，建立有限元模型。

加权残差法是选取适当的残差形式，并通过对残差进行加权平均，得到弱形式。

形函数法是利用一组适当的形函数来表示单元内部的位移场，通过形函数的线性组合来逼近整体位移场。

3. 有限元法的步骤有限元法的求解步骤包括建立有限元模型、建立刚度矩阵和载荷向量、施加边界条件、求解代数方程组和后处理结果。

建立有限元模型是将连续问题离散化为由简单单元组成的问题，并确定单元的连接关系。

建立刚度矩阵和载荷向量是通过单元的应变能量和内力作用，得到整体刚度矩阵和载荷向量。

施加边界条件是通过给定位移或力的边界条件，限制未知自由度的取值范围。

求解代数方程组是将有限元模型的刚度方程和载荷方程组成一个大型代数方程组，通过数值方法求解。

后处理结果是对数值结果进行处理和分析，得到工程应用的有用信息。

4. 有限元法的元素类型有限元法的元素类型包括结构单元、板壳单元、梁单元、壳单元、体单元等。

结构单元包括一维梁单元、二维三角形、四边形单元、三维四面体、六面体单元。

板壳单元包括各种压力单元、弹性单元、混合单元等。

梁单元包括梁单元、横梁单元、大变形梁单元等。

壳单元包括薄壳单元、厚壳单元、折叠单元等。

体单元包括六面体单元、锥体单元、八面体单元等。

5. 有限元法的数学基础有限元法的数学基础包括变分法、能量方法、有限元插值等。
