蛇形弹簧联轴器的应用

蛇簧联轴器使用说明书-CAL-FENGHAI.-(YICAI)-Company One1蛇形弹簧联轴器应添加“通用”使用说明书大同市巴什卡机械制造有限公司简介本手册适用于规格从1080至1230的大同市巴什卡机械制造有限公司蛇形弹簧联轴器。

安装巴什卡蛇形弹簧联轴器时，只需使用标准机械工具，如：扳手、直尺和探规等是否将装配工具都列出来。

除快拆式联轴器及液压联轴器外其余联轴器为过盈配合，没有固定螺钉，需要热装。

安装快拆式联轴器及液压联轴器时，需要清洗所有相关零件并检查轮毂、轴和键槽上是否有毛刺，不可加热快拆式联轴器及液压联轴器的轮毂。

安装轮毂时其端面应与轴端齐平，或符合其他指定要求安装，并拧紧固定螺钉或给轮毂注油加压。

安装普通热装联轴器时，没有固定螺钉。

使用烤炉、喷灯、感应加热器或油池来加热轮毂，最高到135℃，超过200℃，将要损坏密封件。

直接加热轮毂孔时，需要保持恒定运动，以免使某一区域过热。

警告：在安装或维护联轴器前，关闭启动开关，并卸去来自驱动装置的载荷。

如使用油池加热，油的闪燃点必须高于177°C，不可将轮毂直接放置在容器底部，底部需要放置一铁块等且不可在易燃环境中或易燃物附近使用明火。

联轴器分解图1.密封2.外壳3.轮毂4.弹簧5.纸垫6.螺栓7.润滑塞8.密封垫 9.螺栓,密封垫图片上文字与上面文字不符安装步骤1－装配密封件和轮毂首先，关闭启动开关，用不易燃的溶剂擦净所有的金属零件和需要被连接的两根轴，并在轴上需要装轮毂配合面上涂上润滑脂。

然后轻轻地在密封圈上也涂一层润滑脂脂，在装配轮毂之前，把密封圈放在轴上。

如果是快拆式联轴器及液压联轴器，不需加热；如果是普通热装联轴器，根据前面的说明加热轮毂。

然后分别把轮毂装到相应的轴上，除非另有其它说明，一般轮毂端面与轴端齐平。

液压联轴器应使用专用高压黄油枪给轮毂注油加压，直到达到额定压力值为止。

快拆式联轴器安装紧定螺钉应将内衬套放到设计位置的毂孔中，使用测力扳手拧紧螺栓，拧紧的方法是每个螺栓每次拧到额定力矩的1/4，拧紧的次序以开缝处为界，左右交叉对称依次先后拧紧，确保达到额定力矩值后，再顺时针一个接一个地拧紧，直到每个螺栓都达到额定拧紧力矩值。

精心整理蛇形弹簧联轴器应添加“通用”使用说明书大同市巴什卡机械制造有限公司警告：在安装或维护联轴器前，关闭启动开关，并卸去来自驱动装置的载荷。

如使用油池加热，油的闪燃点必须高于177°C，不可将轮毂直接放置在容器底部，底部需要放置一铁块等且不可在易燃环境中或易燃物附近使用明火。

联轴器分解图1.密封2.外壳3.轮毂4.弹簧5.纸垫6.螺栓7.润滑塞8.密封垫9.螺栓,密封垫图片上文字与上面文字不符安装步骤1－装配密封件和轮毂如果是快拆式联轴器及液压联轴器，不需加热；如果是普通热装联轴器，根据前面的说明加热轮毂。

然后分别把轮毂装到相应的轴上，除非另有其它说明，一般轮毂端面与轴端齐平。

液压联轴器应使用专用高压黄油枪给轮毂注油加压，直到达到额定压力值为止。

快拆式联轴器安装紧定螺钉应将内衬套放到设计位置的毂孔中，使用测力扳手拧紧螺栓，拧紧的方法是每个螺栓每次拧到额定力矩的1/4，拧紧的次序以开缝处为界，左右交叉对称依次先后拧紧，确保达到额定力矩值后，再顺时一般情况下，需要调整的数据有：*角度偏差--------角度偏差具体体现由下图中的X尺寸减去Y尺寸。

*平行偏移--------平行偏差是下图中的P值，即两个轮毂中心线之间的距离*端部浮动--------端部浮动就是轮毂在外壳内的轴向浮动距离。

角度偏移平行偏移端部浮动表二：单位mm3－蛇型弹簧安装在安装弹簧前，用2号锂基脂或乐兆长效润滑油填满轴毂间距和凹槽。

轻轻地把弹簧扣入联轴器轴毂的牙槽内，用软木棰敲入。

当弹簧是由两段或更多段组成的，安装时要让所有的断口端都朝同一个方向(详见上面的分解图)；这将可以保证弹簧跟半外壳上的止转块正确接触。

4注意：两个半边外壳上相对应的配合标记安装完毕后应在同一边(见下图)。

全部安装完毕后再次检查一下，在联轴器正式工作前确认所有部件均已正确安装，联轴器与设备轴连接紧密，注油孔内装上了油塞。

如何拆换联轴器每当需要拆换联轴器或是弹簧时，首先须拆卸螺栓并移开外壳，用一个平口螺丝刀，从一段弹簧的断口端开始，把平口螺丝刀插入弹簧，慢慢地把弹簧呈放射状地撬出来，从一边到另一边交替进行，即可将弹簧卸除。

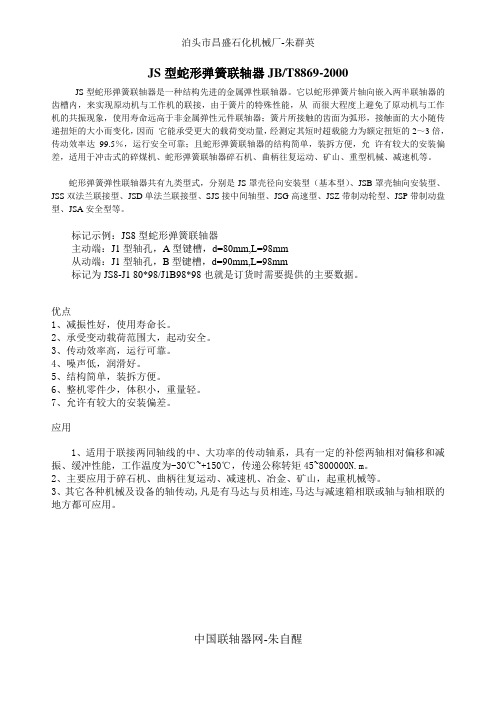

JS型蛇形弹簧联轴器JB/T8869-2000JS型蛇形弹簧联轴器是一种结构先进的金属弹性联轴器。

它以蛇形弹簧片轴向嵌入两半联轴器的齿槽内，来实现原动机与工作机的联接，由于簧片的特殊性能，从而很大程度上避免了原动机与工作机的共振现象，使用寿命远高于非金属弹性元件联轴器；簧片所接触的齿面为弧形，接触面的大小随传递扭矩的大小而变化，因而它能承受更大的载荷变动量，经测定其短时超载能力为额定扭矩的2～3倍，传动效率达99.5％，运行安全可靠；且蛇形弹簧联轴器的结构简单，装拆方便，允许有较大的安装偏差，适用于冲击式的碎煤机、蛇形弹簧联轴器碎石机、曲柄往复运动、矿山、重型机械、减速机等。

蛇形弹簧弹性联轴器共有九类型式，分别是JS罩壳径向安装型（基本型）、JSB罩壳轴向安装型、JSS双法兰联接型、JSD单法兰联接型、SJS接中间轴型、JSG高速型、JSZ带制动轮型、JSP带制动盘型、JSA安全型等。

标记示例：JS8型蛇形弹簧联轴器主动端：J1型轴孔，A型键槽，d=80mm,L=98mm从动端：J1型轴孔，B型键槽，d=90mm,L=98mm标记为JS8-J1 80*98/J1B98*98也就是订货时需要提供的主要数据。

优点1、减振性好，使用寿命长。

2、承受变动载荷范围大，起动安全。

3、传动效率高，运行可靠。

4、噪声低，润滑好。

5、结构简单，装拆方便。

6、整机零件少，体积小，重量轻。

7、允许有较大的安装偏差。

应用1、适用于联接两同轴线的中、大功率的传动轴系，具有一定的补偿两轴相对偏移和减振、缓冲性能，工作温度为-30℃~+150℃，传递公称转矩45~800000N.m。

2、主要应用于碎石机、曲柄往复运动、减速机、冶金、矿山，起重机械等。

3、其它各种机械及设备的轴传动,凡是有马达与员相连,马达与减速箱相联或轴与轴相联的地方都可应用。

JS型蛇形弹簧联轴器基本参数和主要尺寸型号公称转矩TnKN.m许用转速(n)r/min轴孔直径 d轴孔长度L总长度L0L2 D D1间隙t重量kg润滑油 kg许用位移量径向y轴向x角向aJS1 0.045 4500 18-22 47 97 66 95 - 3 1.91 0.027 0.15 ±0.3 0.076 JS2 0.14 4500 22-35 47 97 68 105 - 3 2.59 0.041 0.15 ±0.3 0.076 JS3 0.224 4500 25-42 50 103 70 115 - 3 3.36 0.054 0.15 ±0.3 0.076 JS4 0.4 4500 32-60 60 123 80 130 - 3 5.45 0.068 0.20 ±0.3 0.10 JS5 0.63 4350 40-56 63 129 92 150 - 3 7.26 0.086 0.20 ±0.3 0.127 JS6 0.90 4125 48-65 76 155 95 160 - 3 10.4 0.113 0.20 ±0.3 0.127 JS7 1.80 3600 55-80 89 181 116 190 - 3 17.7 0.172 0.20 ±0.3 0.15 JS8 3.15 3600 65-95 98 199 122 210 - 3 25.4 0.254 0.20 ±0.3 0.18 JS9 5.6 2440 75-110 120 245 155 250 - 5 42.2 0.426 0.25 ±0.5 0.20以上由中国联轴器网蛇形弹簧联轴器专栏提供发布：。

“蛇形弹簧联轴器”与“柱销联轴器”和“弹性套柱销联轴器”的比较按照联轴器的性能可分为刚性联轴器和挠性联轴器。

刚性联轴器或称固定式刚性联轴器，这种联轴器虽然不具有补偿性能，但有结构简单、制造容易、无需维护、成本低等特点。

挠性联轴器中又分为无弹性元件挠性联轴器和带弹性元件挠性联轴器，前一类只具有补偿两轴相对位移的能力，后一类除具有补偿性能外还具有缓冲和减振作用，但在传递转矩的能力上，因受弹性元件的强度限制，一般不及无弹性元件联轴器。

带弹性元件挠性联轴器中按照带弹性元件的材质不同，又可再分为金属弹性元件和非金属弹性元件，金属弹性元件的主要特点是强度高、传递转矩的能力大、使用寿命长、不易变质且性能稳定。

非金属弹性元件的优点是制造方便，易获得各种结构形状，且具有较高的阻尼性能。

联轴器的可靠性，使用寿命和工作环境。

对于要求运转可靠，不允许运转工作临时中断的传动，最好选用不需润滑、、无非金属弹性元件的联轴器。

高温和有油类、酸、碱及其他腐蚀性介质的场所、或有光辐射存在应尽量不用含有橡胶弹性元件的联轴器。

有灰尘、潮湿的环境，应用有罩壳的联轴器。

蛇形弹簧联轴器适用于严重冲击载荷的中、大功率传动轴系。

工作温度范围-30～+150C°等场所。

是完全能够满足这些条件的可靠联轴器。

一、相同点都属于弹性联轴器。

能够传递转矩和旋转运动；对于所联接两轴的相对偏移有不同程度的补偿功能；有不同程度的缓冲减震、改善传动系统工作特性的功能。

二、基本特点1、蛇形弹簧联轴器优点：弹性好。

缓冲减震能力强，工作可靠、承载能力大，径向尺寸小、具有较好的补偿综合位移的能力，且耐久、结构形式多。

对所联两轴的径向和角度方向都有一定的补偿能力。

（径向0.2~1.02 mm, 两轴的角度误差0.25~4.65度）缺点：加工较困难，需要润滑。

应用：适用于严重冲击载荷的中、大功率传动轴系。

工作温度范围-30～+150C°等场所。

2、弹性柱销联轴器优点：结构简单、制造容易，不需要润滑。

蛇形弹簧联轴器在大型皮带机上的应用及研究邢德喜1,马运基1,朱礼建2(1.淄矿集团机电处,山东淄博 255120;2.唐口煤业公司机电科,山东济宁 272055)摘 要 针对上仓胶带输送机连接装置存在的问题,进行分析研究后,将弹性梅花联轴器更换为蛇形弹簧联轴器,减少事故的发生。

关键词 上仓皮带机 梅花联轴器 蛇形弹簧联轴器中图分类号 TD528+.1 文献标识码 B1 唐口煤矿井下上仓皮带概况唐口煤矿井下上仓胶带输送机整个皮带的长度为950m,皮带采用青岛橡胶六厂生产的钢绳芯ST2000阻燃型胶带,带宽1.4m,皮带机是由沈阳机械集团选矿机械制造有限公司设计制造的D TII 型,设有四套驱动装置。

驱动装置由佳木斯生产的YB560S2-4型10kV,400kW 电动机、液体粘性软启动装置、SEW 公司的M3RHF90型减速器及整体驱动底座组成。

各驱动由弹性梅花联轴器联接,软启动装置和液压站以及整个皮带的保护装置都是由山东科技大学运输与控制研究所研究制造的。

由于唐口矿井地质状况复杂,上仓胶带输送机在使用中出现了连接装置不利于维修且影响更换驱动设备的问题。

2 现场弹性梅花联轴器存在问题(1)该类联轴器补偿性能较差,无法适应大功率传递,多次出现故障影响生产。

(2)联轴器弹性元件)))梅花垫,弹性较差、耐温性能差,曾出现过梅花垫受热融化的现象。

图1 弹性梅花联轴器(3)两半联轴器嵌入式的结构,对于大型设备的维修带来极大的不便,任何一处需要更换,都需要对电机、液粘做轴向移位,恢复时需重新找正,增加设备维修工作量,降低安全性。

*收稿日期:2008-10-06作者简介:邢德喜(1974-)机电工程师、注册安全工程师、安全评价员、安全标志评审员。

毕业于华北科技学院机电工程系矿山机电专业,现在淄矿集团机电处分管设备管理工作。

3 解决方案研究结果表明,上仓皮带机设计时,对联轴器的选择,仅针对传递扭矩要求而选型,要求相对较低。

收稿日期2018-08-31作者简介 马薇（1985-），女，汉族，山西晋城人，2007年7月毕业于安徽理工大学通信工程专业，本科，电气工程师，研究方向：智能化变电站。

蛇形弹簧联轴器在煤矿带式输送机上的实践应用马 薇（山西省晋城无烟煤矿业集团有限责任公司供电分公司，山西 晋城 048000）摘 要本文以寺河矿西井区井下一部带式输送机为对象，实施了蛇形弹簧联轴器的改造应用研究。

基于弹性梅花联轴器实践应用过程中存在的问题，提出采用JS 蛇形弹簧联轴器进行更换，并设计了详细的更换方案和方法。

实践应用效果表明：本次改造项目有效地提高了该带式输送机驱动系统的安全性与可靠性，改善了工作环境，为企业创造了经济效益。

关键词带式输送机 蛇形弹簧联轴器 应用中图分类号 TD528+.1 文献标识码 B doi:10.3969/j.issn.1005-2801.2019.04.046Practical Application of Serpentine Spring Coupling in Coal Mine Belt ConveyorMa Wei(Power Supply Branch of Shanxi Jincheng Anthracite Coal Mine Group Co., Ltd.,Shanxi Jincheng 048000)Abstract : In this paper, a belt conveyor in west well district of Sihe Mine is taken as an object, and the application research of snake spring coupling is carried out. Based on the problems existing in the practical application of elastic plum blossom coupling, the replacement of JS snake spring coupling is proposed, and the detailed replacement scheme and method are designed. Practical application results show that the retrofit project effectively improves the safety and reliability of the belt conveyor drive system, improves the working environment, and creates economic benefits for enterprises.Key words : belt conveyor serpentine spring coupling application1 寺河矿西井区井下一部带式输送机概况寺河矿西翼一部皮带，于2007年6月安装投入运行，双驱动滚筒2台电机驱动，机头配备2500T 煤仓，最初使用皮带ST1250S-1400mm ，2012年4月份，更换为ST2000S-1400mm ；安装使用了KJ68型皮带集中控制系统，实现了主运输皮带地面集中控制。

液压蛇簧联轴器工作原理
液压蛇簧联轴器是一种用于传递动力和转矩的机械连接件。

它主要由两个轴承和一组密封件组成，其中一个轴承固定在机械系统的一侧，另一个轴承则固定在另一侧。

密封件用于防止液压油泄漏，并保持联轴器的运转稳定。

液压蛇簧联轴器的工作原理可以分为以下几个步骤：
1. 在轴承中心轴线的相交处，联轴器中存在一个小型喷孔，可以引入一定量的液压油。

2. 当液压油被注入到联轴器中时，它开始对蛇簧施加压力，从而将力传递到另一侧的轴承上。

3. 由于蛇簧的特殊设计，可以在液压压力下产生足够的变形和弹性，以使联轴器能够承受和传递各种负载。

4. 在传递过程中，由于联轴器中存在一定的间隙，所以它可以在一定程度上缓解轴线之间的不平衡、振动和变形。

液压蛇簧联轴器的工作原理具有以下几个优点：
1. 具有较高的传递效率和传动能力，可以在高速、大负载和高精度的机械系统中使用。

2. 具有较好的韧性和耐用性，可以在恶劣的工作环境下运行，并抵御各种颠簸、冲击和振动。

3. 不需要任何大型附件和特殊的安装设备，可以直接安装在机械系统
的两端。

4. 由于采用了液压技术，因此联轴器可以在一定程度上吸收轴线之间的变形，并克服传统联轴器的径向和轴向误差。

总之，液压蛇簧联轴器是一种先进的传动器件，可以在各种工程领域中发挥重要作用。

随着科技的不断发展，该联轴器的应用范围也将越来越广泛，成为推动机械行业发展的重要力量之一。

蛇形弹簧联轴器是一种常见的机械传动元件，它的主要作用是连接两个轴，使它们能够传递动力和扭矩。

然而，在使用过程中，蛇形弹簧联轴器的弹簧往往会出现断裂的情况，这给设备的正常运行带来了很大的影响。

本文将从蛇形弹簧联轴器的结构特点、工作原理、材料选择等方面，探讨蛇形弹簧联轴器弹簧断裂的原因。

一、蛇形弹簧联轴器的结构特点蛇形弹簧联轴器由外套、内套、蛇形弹簧、法兰等几个部分组成。

其中，蛇形弹簧是联轴器的核心部件，它通过弹性变形将两个轴连接起来。

蛇形弹簧的形状呈波浪状，可以在扭转时发生弹性变形。

这种结构设计使得蛇形弹簧联轴器具有较好的减震、吸振和缓冲能力，可以有效地防止轴间产生共振。

二、蛇形弹簧联轴器的工作原理在正常情况下，蛇形弹簧联轴器通过蛇形弹簧的弹性变形，使两个轴之间产生扭转。

蛇形弹簧联轴器可以适应不同的扭矩和转速范围，能够在高速、高负荷工况下保持较好的传动性能。

同时，蛇形弹簧联轴器还可以对轴的微小偏差进行自适应，从而减小轴间的摩擦和磨损。

三、弹簧断裂的原因1. 材料选择不当弹簧材料的选择对于蛇形弹簧联轴器的使用寿命有很大的影响。

一些厂家为了节约成本，选用了低强度、劣质的材料制作弹簧，导致弹簧容易出现断裂现象。

在选择材料时应该考虑到联轴器所处的工作环境，包括工作温度、工作负荷等因素，从而选用适合的材料。

2. 加工精度不足弹簧加工的精度对于蛇形弹簧联轴器的使用寿命也有很大的影响。

如果加工不精确，弹簧可能会存在内部缺陷或者表面裂纹等问题，这些问题都会导致弹簧容易出现断裂现象。

3. 使用条件恶劣蛇形弹簧联轴器在使用过程中，如果遭受到过大的冲击或者振动，弹簧就很容易出现断裂现象。

此外，如果使用环境温度过高或者太低，也会加速弹簧的老化和疲劳，从而导致弹簧断裂。

4. 维护不当蛇形弹簧联轴器在使用过程中需要定期进行维护和保养，包括清洁、润滑、紧固等方面。

如果维护不当，可能会导致联轴器内部的摩擦增大，从而加速弹簧的疲劳和老化，最终导致弹簧断裂。
