蛇形弹簧联轴器

蛇簧联轴器使用说明书-CAL-FENGHAI.-(YICAI)-Company One1蛇形弹簧联轴器应添加“通用”使用说明书大同市巴什卡机械制造有限公司简介本手册适用于规格从1080至1230的大同市巴什卡机械制造有限公司蛇形弹簧联轴器。

安装巴什卡蛇形弹簧联轴器时，只需使用标准机械工具，如：扳手、直尺和探规等是否将装配工具都列出来。

除快拆式联轴器及液压联轴器外其余联轴器为过盈配合，没有固定螺钉，需要热装。

安装快拆式联轴器及液压联轴器时，需要清洗所有相关零件并检查轮毂、轴和键槽上是否有毛刺，不可加热快拆式联轴器及液压联轴器的轮毂。

安装轮毂时其端面应与轴端齐平，或符合其他指定要求安装，并拧紧固定螺钉或给轮毂注油加压。

安装普通热装联轴器时，没有固定螺钉。

使用烤炉、喷灯、感应加热器或油池来加热轮毂，最高到135℃，超过200℃，将要损坏密封件。

直接加热轮毂孔时，需要保持恒定运动，以免使某一区域过热。

警告：在安装或维护联轴器前，关闭启动开关，并卸去来自驱动装置的载荷。

如使用油池加热，油的闪燃点必须高于177°C，不可将轮毂直接放置在容器底部，底部需要放置一铁块等且不可在易燃环境中或易燃物附近使用明火。

联轴器分解图1.密封2.外壳3.轮毂4.弹簧5.纸垫6.螺栓7.润滑塞8.密封垫 9.螺栓,密封垫图片上文字与上面文字不符安装步骤1－装配密封件和轮毂首先，关闭启动开关，用不易燃的溶剂擦净所有的金属零件和需要被连接的两根轴，并在轴上需要装轮毂配合面上涂上润滑脂。

然后轻轻地在密封圈上也涂一层润滑脂脂，在装配轮毂之前，把密封圈放在轴上。

如果是快拆式联轴器及液压联轴器，不需加热；如果是普通热装联轴器，根据前面的说明加热轮毂。

然后分别把轮毂装到相应的轴上，除非另有其它说明，一般轮毂端面与轴端齐平。

液压联轴器应使用专用高压黄油枪给轮毂注油加压，直到达到额定压力值为止。

快拆式联轴器安装紧定螺钉应将内衬套放到设计位置的毂孔中，使用测力扳手拧紧螺栓，拧紧的方法是每个螺栓每次拧到额定力矩的1/4，拧紧的次序以开缝处为界，左右交叉对称依次先后拧紧，确保达到额定力矩值后，再顺时针一个接一个地拧紧，直到每个螺栓都达到额定拧紧力矩值。

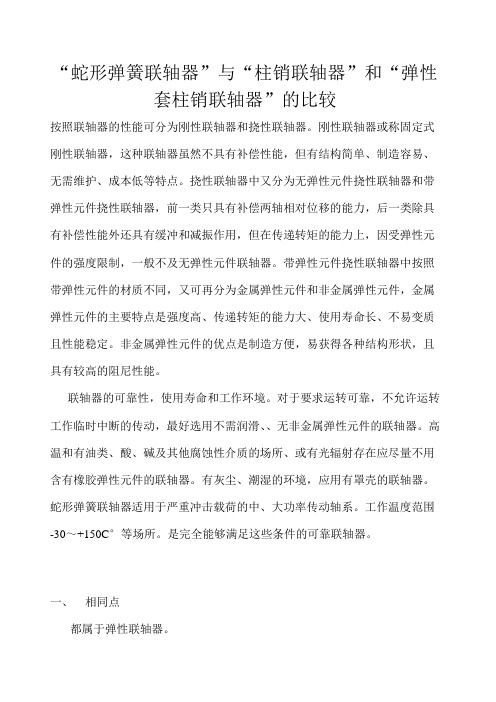

“蛇形弹簧联轴器”与“柱销联轴器”和“弹性套柱销联轴器”的比较按照联轴器的性能可分为刚性联轴器和挠性联轴器。

刚性联轴器或称固定式刚性联轴器，这种联轴器虽然不具有补偿性能，但有结构简单、制造容易、无需维护、成本低等特点。

挠性联轴器中又分为无弹性元件挠性联轴器和带弹性元件挠性联轴器，前一类只具有补偿两轴相对位移的能力，后一类除具有补偿性能外还具有缓冲和减振作用，但在传递转矩的能力上，因受弹性元件的强度限制，一般不及无弹性元件联轴器。

带弹性元件挠性联轴器中按照带弹性元件的材质不同，又可再分为金属弹性元件和非金属弹性元件，金属弹性元件的主要特点是强度高、传递转矩的能力大、使用寿命长、不易变质且性能稳定。

非金属弹性元件的优点是制造方便，易获得各种结构形状，且具有较高的阻尼性能。

联轴器的可靠性，使用寿命和工作环境。

对于要求运转可靠，不允许运转工作临时中断的传动，最好选用不需润滑、、无非金属弹性元件的联轴器。

高温和有油类、酸、碱及其他腐蚀性介质的场所、或有光辐射存在应尽量不用含有橡胶弹性元件的联轴器。

有灰尘、潮湿的环境，应用有罩壳的联轴器。

蛇形弹簧联轴器适用于严重冲击载荷的中、大功率传动轴系。

工作温度范围-30～+150C°等场所。

是完全能够满足这些条件的可靠联轴器。

一、相同点都属于弹性联轴器。

能够传递转矩和旋转运动；对于所联接两轴的相对偏移有不同程度的补偿功能；有不同程度的缓冲减震、改善传动系统工作特性的功能。

二、基本特点1、蛇形弹簧联轴器优点：弹性好。

缓冲减震能力强，工作可靠、承载能力大，径向尺寸小、具有较好的补偿综合位移的能力，且耐久、结构形式多。

对所联两轴的径向和角度方向都有一定的补偿能力。

（径向0.2~1.02 mm, 两轴的角度误差0.25~4.65度）缺点：加工较困难，需要润滑。

应用：适用于严重冲击载荷的中、大功率传动轴系。

工作温度范围-30～+150C°等场所。

2、弹性柱销联轴器优点：结构简单、制造容易，不需要润滑。

蛇形弹簧联轴器技术要求
1 .使用环境
联轴器使用环境温度-25C~+50C,防止密封损坏，周围环境不应有暴露性的腐蚀性化学品，如硫酸钾粉尘、氯气、四氯化氮等。

2 .联轴器要求
现场可实现高性能快速拆装的蛇形弹簧联轴器，集合齿式联轴器的大转矩和弹性联轴器之柔性，在运行过程中，弹簧会根据负载的变化，调整弹簧与齿的接触面积，从而起到缓冲减震的效果。

3 .主要部件材质及工艺要求
*3.1联轴器中部件“蛇形弹簧”采用高强度合金弹簧钢，材料性能需符合国家标准GB/T1222-2007《弹簧钢》50CrVA各项性能要求（合金元素含量、力学性能），弹簧原材料冷拉成型，表面无夹杂及龟裂纹，表面粗糙度RaW1.6：弹簧采用保碳渗氮热处理技术，淬火硬度46HRC,弹簧零件需要按照GBT224-2008《钢的脱碳层深度测定法》，测定弹簧截面无脱碳层，无软化层，弹簧表面采用高速喷丸强化处理，增加表面压应力，增加弹簧耐疲劳强度，需要提供第三方检测报告《金相检测-脱碳层分析》*3.2联轴器“轮毂”采用高强度合金钢锻件，按照国家GB/T13320-2007《金相组织评级图及评定方法》标准，要求金相2级，热处理调质硬度HBC241~286,弧形齿面采用高精度数控卧加中心制作，齿槽宽度误差±0∙2mm,齿面光洁度RaW16,轮毂表面采用磷化处理，防腐性能优越。

3.3联轴器铝壳采用钢模铸造，高速联轴器采用高压铸铝，低速采用低压铸铝，内部无气孔、夹杂，表面钝
化处理，铝壳密封面经过镜面加工，结合面无铸造气孔。

铝壳与轮毂密封采用特殊的异型密封圈。

4 .联轴器质量保证时间不小于1年。

蛇簧联轴器标准规格蛇簧联轴器是一种常见的机械部件，广泛应用于各种机械设备中。

以下是蛇簧联轴器的一些标准规格：1. 型号：蛇簧联轴器有多种型号，如蛇簧联轴器S型、蛇簧联轴器Z型、蛇簧联轴器J型等。

每种型号的蛇簧联轴器都有其特定的应用范围和特点。

2. 尺寸：蛇簧联轴器的尺寸根据其型号和应用场景而定。

通常，蛇簧联轴器的长度、宽度和高度等尺寸都是可定制的，以满足不同机械设备的需求。

3. 转速：蛇簧联轴器的转速也是根据其型号和应用场景而定。

一般来说，蛇簧联轴器的最高转速取决于其材料和设计等因素，以及传递的功率和扭矩等参数。

4. 扭矩：蛇簧联轴器能够传递的扭矩也是其重要的参数之一。

一般来说，蛇簧联轴器的最大扭矩取决于其材料和设计等因素，以及传递的功率和转速等参数。

5. 材料：蛇簧联轴器的材料可以选择多种金属材料，如碳钢、不锈钢、合金钢等。

不同的材料具有不同的机械性能和耐腐蚀性能等特性，应根据具体应用场景进行选择。

6. 表面处理：蛇簧联轴器的表面处理也是其重要的特性之一。

常见的表面处理方法包括喷漆、镀锌、镀铬等，可以提高蛇簧联轴器的耐腐蚀性能和使用寿命。

7. 精度：蛇簧联轴器的精度也是其重要的特性之一。

一般来说，蛇簧联轴器的制造精度应符合相关标准，如ISO标准等。

制造精度的控制可以提高蛇簧联轴器的稳定性和使用寿命。

8. 安装方式：蛇簧联轴器的安装方式有多种，如键槽、夹紧螺母、螺栓连接等。

不同的安装方式适用于不同的应用场景和需求，应根据具体情况进行选择。

总之，蛇簧联轴器作为一种常见的机械部件，具有广泛的应用前景和市场前景。

了解其标准规格和特性有助于更好地选择和使用。

js型蛇形弹簧联轴器标准
蛇形弹簧联轴器是一种机械传动装置，用于连接两个轴以传递扭矩。

其中，JS型蛇形弹簧联轴器是其一种类型。

工作原理：JS型蛇形弹簧联轴器主要由两个半联轴器和一个蛇形弹簧组成。

蛇形弹簧被安装在两个半联轴器之间，通过其弹性变形来吸收和缓冲两个轴之间的相对位移和振动。

当两个轴产生相对角位移或径向位移时，蛇形弹簧会产生相应的变形，从而吸收这些位移和振动，保证传动的平稳性。

优点：
1.较强的缓冲和减振能力：由于蛇形弹簧的弹性变形，可以有效地吸收和缓冲两个轴之间的相对位移和振动，从而提高传动的平稳性。

2.较大的承载能力：JS型蛇形弹簧联轴器具有较高的承载能力，适用于传递较大的扭矩。

3.易于安装和维护：该联轴器的结构简单，安装和维护方便。

4.应用范围：JS型蛇形弹簧联轴器广泛应用于各种机械设备中，如冶金、矿山、化工、轻工、纺织、农机等行业的机械传动装置。

5.标准与规格：JS型蛇形弹簧联轴器的标准和规格因不同的生产厂家和应用需求而有所差异。

在选择和使用时，应
根据具体的机械设备和应用需求来选择合适的标准和规格。

蛇形弹簧联轴器一、蛇形弹簧联轴器（格珊式联轴器）蛇形弹簧联轴器是一种结构先进的金属性联轴器，靠蛇形弹簧片来传递扭矩。

其减振性好，使用寿命长，载荷变动量大，起动安全；传动效率高，运行可靠；噪声低，润滑好；结构简单，装拆方便，允许有较大的安装偏差。

该联轴器综合了刚性联轴器和弹性联轴器的优点，越来越多的被应用在水泥、采矿、电力、糖厂、化工等行业。

1、蛇形弹簧联轴器的特点：（1）传动效率高，运行可靠。

联轴器的传动效率经测定达99.47％，其短时超载能力为额定扭矩的两倍，运行安全可靠,噪声低，润滑好,蛇簧连轴器铝合金罩壳以保护弹簧避免运转时向外甩出，且壳体内储满黄油，不仅使润滑良好，而且使簧片啮合时的噪声被黄油阻尼吸收而消除。

（2）承受变动载荷范围大，起动安全。

两个半联轴器与簧片接触的齿面是弧形的，当传递扭矩增大时，弹簧片将沿齿弧面变形，使两个半联轴器作用在簧片上的力点靠近。

簧片与齿面的接触点即力矩的变化，是随着传递扭矩的大小而变化的，它的传动特性是变刚度的。

因而它具有比一般弹性联轴器能承受更大的载荷变动量。

传动力使簧片沿齿弧变形时所产生的缓冲作用，尤其在机器起动时或强力冲击载荷时，于一定程度上有保护配套机件的安全性。

（3）减振性好，使用寿命长。

联轴器以蛇形弹簧片轴向嵌入两半36％以上。

梯形截面的蛇形弹簧片采用优质弹簧钢，经严格的热处理，并特殊加工而成，具有良好的机械性能，从而使联轴器的使用寿命远比非金属弹性元件联轴器（如弹性套柱销，尼龙棒销联轴器）大为增长。

（4）允许有较大的安装偏差。

由于弹簧片与齿弧面是点接触的，所以使联轴器能获得较大的挠性。

它能被安装在同时有径向，角向，轴向的偏差情况下正常工作结构简单，装拆方便,蛇簧连轴器整机零件少，体积小，重量轻，被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便，紧密，从而使装拆，维护比一般联轴器简便。

2、蛇形弹簧联轴器行业标准：早在1995年国家机械工业部就颁布了蛇形弹簧联轴器行业标注（JB/T 7682－1995），该标准规定了蛇形弹簧联轴器的分类、结构型式、基本参数、主要尺寸、形式代号以及蛇形弹簧的结构及材质等内容。

蛇形弹簧联轴器应添加“通用”使用说明书市巴什卡机械制造有限公司简介本手册适用于规格从1080至1230的市巴什卡机械制造有限公司蛇形弹簧联轴器。

安装巴什卡蛇形弹簧联轴器时，只需使用标准机械工具，如：扳手、直尺和探规等是否将装配工具都列出来？。

除快拆式联轴器及液压联轴器外其余联轴器为过盈配合，没有固定螺钉，需要热装。

安装快拆式联轴器及液压联轴器时，需要清洗所有相关零件并检查轮毂、轴和键槽上是否有毛刺，不可加热快拆式联轴器及液压联轴器的轮毂。

安装轮毂时其端面应与轴端齐平，或符合其他指定要求安装，并拧紧固定螺钉或给轮毂注油加压。

安装普通热装联轴器时，没有固定螺钉。

使用烤炉、喷灯、感应加热器或油池来加热轮毂，最高到135℃，超过200℃，将要损坏密封件。

直接加热轮毂时，需要保持恒定运动，以免使某一区域过热。

警告：在安装或维护联轴器前，关闭启动开关，并卸去来自驱动装置的载荷。

如使用油池加热，油的闪燃点必须高于177°C，不可将轮毂直接放置在容器底部，底部需要放置一铁块等且不可在易燃环境中或易燃物附近使用明火。

联轴器分解图1.密封2.外壳3.轮毂4.弹簧5.纸垫6.螺栓7.润滑塞8.密封垫9.螺栓,密封垫图片上文字与上面文字不符安装步骤1－装配密封件和轮毂首先，关闭启动开关，用不易燃的溶剂擦净所有的金属零件和需要被连接的两根轴，并在轴上需要装轮毂配合面上涂上润滑脂。

然后轻轻地在密封圈上也涂一层润滑脂脂，在装配轮毂之前，把密封圈放在轴上。

如果是快拆式联轴器及液压联轴器，不需加热；如果是普通热装联轴器，根据前面的说明加热轮毂。

然后分别把轮毂装到相应的轴上，除非另有其它说明，一般轮毂端面与轴端齐平。

液压联轴器应使用专用高压黄油枪给轮毂注油加压，直到达到额定压力值为止。

快拆式联轴器安装紧定螺钉应将衬套放到设计位置的毂中，使用测力扳手拧紧螺栓，拧紧的法是每个螺栓每次拧到额定力矩的1/4，拧紧的次序以开缝处为界，左右交叉对称依次先后拧紧，确保达到额定力矩值后，再顺时针一个接一个地拧紧，直到每个螺栓都达到额定拧紧力矩值。

蛇形弹簧用途
蛇形弹簧是一种弹性材料制成的零件，其在外力作用下可以发生变形，并在去除外力后恢复原状。

以下是蛇形弹簧的一些主要用途：
1. 减震：蛇形弹簧可以吸收机器或设备受到的冲击或振动能量，并将其转化为弹性势能，从而有效地减少机器或设备的震动，保护其内部部件免受损坏。

例如，在汽车悬挂系统中，蛇形弹簧可以减少车身的震动，提高驾驶的舒适性和安全性。

2. 传递扭矩和缓冲：在机械传动系统中，蛇形弹簧具有传输扭矩和缓冲的作用。

它能够传递较大的扭矩，同时具有良好的减震性能。

3. 联轴器：蛇形弹簧联轴器是国际机械领域中非常先进的轴连接传动部件，具有使用寿命长、变化载荷范围大、启动安全、传动效率高、运行可靠、噪声低、润化结构简单、装卸方便等优点。

以上内容仅供参考，如需获取更多信息，建议查阅相关文献或咨询专业人士。
