燕山湖发电机电气与引出线安装施工方案

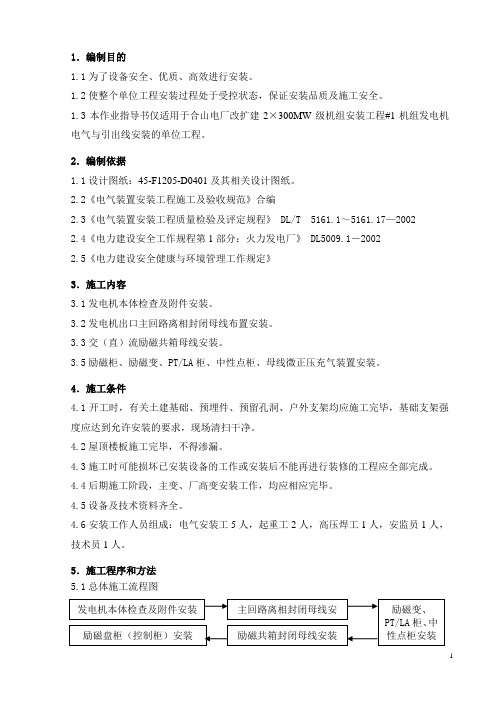

1．编制目的1.1为了设备安全、优质、高效进行安装。

1.2使整个单位工程安装过程处于受控状态，保证安装品质及施工安全。

1.3本作业指导书仅适用于合山电厂改扩建2³300MW级机组安装工程#1机组发电机电气与引出线安装的单位工程。

2．编制依据1.1设计图纸：45-F1205-D0401及其相关设计图纸。

2.2《电气装置安装工程施工及验收规范》合编2.3《电气装置安装工程质量检验及评定规程》 DL/T 5161.1～5161.17—20022.4《电力建设安全工作规程第1部分：火力发电厂》DL5009.1－20022.5《电力建设安全健康与环境管理工作规定》3．施工内容3.1发电机本体检查及附件安装。

3.2发电机出口主回路离相封闭母线布置安装。

3.3交（直）流励磁共箱母线安装。

3.5励磁柜、励磁变、PT/LA柜、中性点柜、母线微正压充气装置安装。

4．施工条件4.1开工时，有关土建基础、预埋件、预留孔洞、户外支架均应施工完毕，基础支架强度应达到允许安装的要求，现场清扫干净。

4.2屋顶楼板施工完毕，不得渗漏。

4.3施工时可能损坏已安装设备的工作或安装后不能再进行装修的工程应全部完成。

4.4后期施工阶段，主变、厂高变安装工作，均应相应完毕。

4.5设备及技术资料齐全。

4.6安装工作人员组成：电气安装工5人，起重工2人，高压焊工1人，安监员1人，技术员1人。

5．施工程序和方法5.1总体施工流程图5.2发电机本体检查及附件安装流程。

5.2.1定子的检查及部分试验。

5.2.1.1进入发电机内部检查定子铁芯、绕组。

1)铁芯外观清洁、无锈蚀及损伤，叠片间无松动及金属短路。

2)槽楔各楔块无断裂、松动，端部固定牢固。

3)铁芯通风道无杂物堵塞，通风良好。

4)定子绕组绝缘层外观清洁、无伤痕、起泡及龟裂。

5)定子绕组紧固件及绑扎件完整，端部绕组绑扎紧固，防松措施齐全可靠。

5.2.1.2按规范技术要求及厂家技术要求检查绝缘水管。

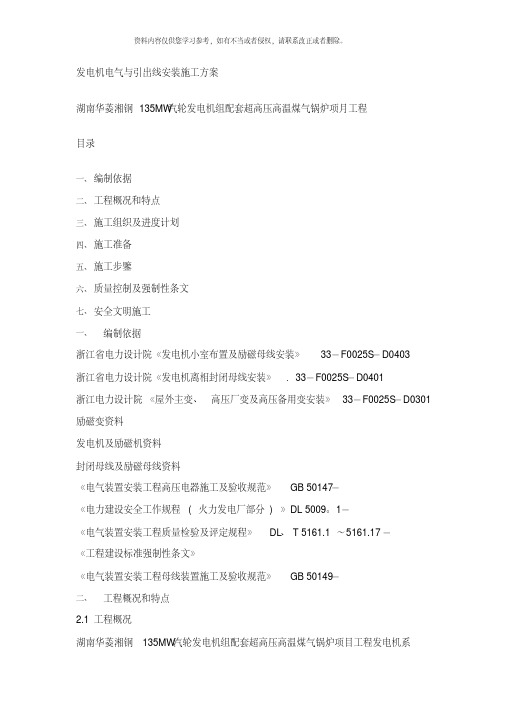

发电机电气与引出线安装施工方案一、工程概述：本施工方案是为了解决发电机电气与引出线的安装工程问题，确保发电机及其引出线的安全、稳定运行。

二、工程范围：1.发电机电气设备的安装；2.引出线的安装；3.与设备相关的电气工程。

三、施工准备：1.确定发电机安装的位置和方向；2.准备所需的工具和安装材料；3.确定施工过程中的安全措施。

四、施工步骤：1.发电机电气设备的安装：a.根据发电机的安装要求和现场情况，选取合适的基础进行固定，确保基础的强度和稳定性；b.将发电机正确连接至电源系统，包括输入电缆和控制电缆的接线；c.安装发电机的电气保护装置，包括温度保护、电压保护和过电流保护等；d.进行电气连接的绝缘测试和接地测试，确保电气设备的安全性和可靠性。

2.引出线的安装：a.确定引出线的路径和走向，避免与其他设备和建筑物发生冲突；b.选择合适的电缆和电缆桥架等引出线材料，并按照规定进行安装；c.进行电气连接的绝缘测试和接地测试，确保引出线的安全性和可靠性。

3.与设备相关的电气工程：a.根据设备的安装要求和现场情况，选取合适的电源系统进行连接；b.安装设备的电气保护装置，包括过载保护、短路保护和漏电保护等；c.进行电气连接的绝缘测试和接地测试，确保电气设备的安全性和可靠性。

五、施工质量控制措施：1.严格按照施工规范和设备要求进行安装，确保施工质量和安全；2.进行电气连接的绝缘测试和接地测试，确保电气设备的安全性和可靠性；3.进行设备运行试验，检查设备的性能和运行情况，确保设备的正常工作。

六、施工安全措施：1.施工人员必须戴好安全帽，并进行相关安全培训；2.施工现场必须设置合适的警示标识和防护措施，确保人员和设备的安全；3.严格执行施工现场的安全管理制度，防止发生安全事故。

七、施工进度计划：1.编制详细的施工进度计划，包括各个施工步骤和工期安排；2.按照进度计划进行施工，确保工程按时完成。

八、施工成果验收：1.施工完成后，进行设备的功能测试和性能测试，确保设备的正常工作；2.进行设备的绝缘测试和接地测试，确保设备的安全性和可靠性；3.编制相应的竣工报告和验收报告，确保工程达到预期目标。

1 合用范围本作业指导书合用************1号机组工程电机电气与引出线设备安装。

共箱母线、封闭母线、交流励磁母线、直流励磁母线旳安装。

2 编制根据2.1《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）2.2《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）500KV架空电力线路施工及验收规范》（GBJ233-90）2.3《110KV~2.4《电气装置安装工程质量检查及评估规程》（DL/T5161.15161.17—）~2.5**电力设计院设计《发电机小室布置及封闭母线安装》（D-0301）2.6**电力设计院设计《高压厂变、起动/备用变低压侧共箱母线安装》（D-0303A）2.7《电力建设安全工作规程》DL5009.1-2.8《电力建设安全工作规程》(火力发电厂部分) （DL-5009.1-92）2.9《电气装置安装工程旋转电机施工及验收规范》（GB50170-92）2.10《电气装置安装工程电力变压器、油禁电抗器、互感器施工及验收规范》（GB148-90）3 工程概况及重要工作量3.1工程概况***电厂一期（2×600MW）1号机组工程旳发电机采用QFSN-600-2-22C型发电机。

发电机旳制造厂为东方电机股份有限企业。

共箱母线、封闭母线、励磁母线均由北京电力设备总厂成套供应。

励磁系统由南京南瑞电气控制企业提供。

3.2重要工作量3.2.1封闭母线导体Φ900×15/外壳Φ1450×10 220.53m/三相导体Φ150×10/外壳Φ700×5 20.52m导体Φ150×10/外壳Φ700×5 72.54m导体Φ150×10/外壳Φ700×5 21.6m导体Φ150×10/外壳Φ700×5 20.98m导体Φ150×10/外壳Φ700×5 4.3m3.2.2共箱母线外壳880×500，10kV 320m3.2.3交流励磁母线导体4（150×10），箱体700×550 19.20m3.2.4直流励磁母线导体4（120×10），箱体700×500 25.07m3.2.5励磁变压器 3×2200MVA，Ud=8%。

发电机电气设备及引出线安装方案目录1．适用范围2．编制依据3．工程概况及工程量4．参加作业人员的资格和要求5．作业所需的机械及主要工器具6．作业前应做的准备工作及条件7．作业程序8．作业方法及质量标准9．工艺要求10．工序交接及成品保护11．安全措施12．文明施工13．安装技术记录1．适用范围适用于国电泰州电厂二期工程4＃机组发电机电气设备及引出线的安装。

2．编制依据2．1华东电力设计院设计图纸 F211102S-D0402、F211102S-D0404；2．2《电气装置安装工程母线装置施工及验收规范》 (GB50149-2010)2．3《铝母线焊接技术规程》DL/T 754-20012．4《火力发电厂焊接技术规程》DL/T869-20042．5《电力建设安全工作规程》DL5009.1-20022．6《电气装置安装工程盘柜及二次回路施工及验收规范》（GB50171－92）；2．7《火电施工质量检验及评定标准》第五篇电气装置；2．8《工程建设标准强制性条文》(电力工程部分 2011版)2．9《电气装置安装工程质量检验及评定规程》 DL/T5161.3-20023．工程概况及工程量3．1工程概况国电泰州电厂二期工程4＃机组发电机电气设备及引出线的安装包括发电机附件安装，励磁共箱母线安装，发电机出口主母线及27KV离相封闭母线安装，由华东电力设计院设计，发电机为水氢冷汽轮发电机，由上海电机厂生产，型号为QFSN-1000-2,额定容量为1000MVA，共箱母线和离相封闭母线均由镇江华东电力设备制造厂生产，采用全连式、离相、自然冷却、空气干燥循环、微正压、多点接地。

3．2工程量4．参加作业人员的资格和要求4．1 作业人员安排：组长 1人电气安装工 5人氩弧焊工 2人助手 2人4．2 所有施工人员应经过施工培训，认真学习安全规程，并经过三级安全教育，考试合格；4．3 施工组长要具备对该小组分项工程合理安排的能力，熟知与本小组施工项目相关的图纸，并及时备好本小组施工材料，对本小组的安装记录要及时审核并收缴至班组技术人员；4．4 所有电气施工人员必须明确施工质量标准和工艺要求，掌握施工规范的技术要求，在组长的指导下认真施工，听从指挥，服从安排，并做好施工安装记录；4．5 施工助手要具备电气专业的相关知识，能积极主动配合好组长工作，并注意安全；5．作业所需的机械及工器具：6．作业前应做的准备工作及条件6．1 材料准备6．1．1 主材(钢板、槽钢等)：根据施工图纸要求领取安装所需的主材，并报项目管理部审批；6．1．2辅材（垫铁、双头螺杆、镀锌螺栓等）：共箱封闭母线支吊架安装材料由厂家随封母配套供给，并备足各种型号、规格的镀锌螺丝、螺帽和垫片；6．2 技术准备6．2．1 技术员应组织作业人员认真学习、理解设计图纸，熟悉施工场地；6．2．2 施工图纸已会审并交底；6．2．3 应按照安装图核对土建施工的预留孔、预埋铁件的位置、尺寸及数量；6．3 施工现场条件准备6．3．1 设备基础的建筑工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定，并经验收合格；6．3．2 盘柜就位前，基础型钢的内外侧二次灌浆应完成，其强度应满足要求；6．3．3 运输道路要畅通，施工场地照明要充足，临时用电符合安全要求；7．1定子、转子检查：7．2封闭母线的安装工序：7．3 盘柜的安装工序：8 作业方法及质量标准8．1封闭母线的安装作业方法及质量标准8．1．1开箱检查：设备和器材到达现场后，应当在规定期限内配合材料部门进行开箱检查验收，并符合下列要求：a．包装箱密封良好，无受潮，数量符合设计或合同要求；b．开箱后检查型号、规格与施工图纸相同，附件、备件齐全；c．封闭母线各段应标志清晰，外壳无变形，内部无损伤；d．螺栓固定的母线搭接面应平整，其镀银层不应有麻面、起皮及未覆盖部分；8．1．2 安装支吊架：首先根据图纸标注的尺寸确定支吊架位置，并确定首末端、转角处支吊架位置，在首末端支吊架间拉悬线，确定中间各支吊架位置；支吊架间距应符合设计、规范要求；然后将支吊架点焊在预埋件上，用水平尺逐一校正支吊架的水平度及垂直度后，用电焊将支吊架焊牢，焊接面不少于3个棱边，再用扳手将螺母锁紧；8．1．3 共箱封闭母线的安装：a．封闭母线的支吊架必须安装牢固，母线应按分段图、相序、编号、方向和标志正确放置，每相外壳的纵向间隙应分配均匀；b．母线与外壳间应同心，其误差不得超过5mm，段与段连接时，两相邻段母线及外壳应对准，连接后不应使母线及外壳受到机械应力；c．封闭母线不得用裸钢丝绳起吊和绑扎，母线不得任意堆放和在地面上拖拉，外壳上不得进行其他作业，外壳内和绝缘子必须擦拭干净，外壳内不得有遗留物；d．橡胶伸缩套的连接头，穿墙处的连接法兰，外壳与底座之间，外壳各连接部位的螺栓在母线平置时由下往上穿，其他情况下，则螺栓应置于维护侧，螺栓长度宜露出螺母2-3扣，并应用力矩扳手紧固，各接合面应保持清洁，密封良好；e．外壳的相间短路板应位置正确，连接良好，相间支撑板应安装牢固，分段绝缘的外壳应作好绝缘措施；d．呈微正压的封闭母线，在安装完毕后检查其密封性应良好；8．1．4 封闭母线与设备连线：a．检查母线表面应光滑平整，无裂纹、折皱、变形、扭曲等现象；b．厂家提供的母线应标记清晰、附件齐全，搭接面的镀银层不应有麻面、起皮等现象，其涂漆颜色应当符合规范要；c．母线搭接面的处理应符合下列规定：Ⅰ．铜与铜：室外、高温且潮湿或在有腐蚀性的室内，必须搪锡，干燥的室内直接连接；Ⅱ．钢与铜或铝：钢搭接面必须搪锡；Ⅲ．铜与铝：干燥的室内，铜端搪锡；室外或潮湿的室内，应采用铜铝过渡板，铜端搪锡；Ⅳ．封闭母线螺栓固定搭接面应镀银；d．母线搭接螺丝：当母线平置时，贯穿螺栓应由下往上穿，其余情况下螺母应置于维护侧，螺栓露扣为2～3扣，紧固件齐全；e．母线的接触面连接紧密，连接螺栓应用力矩板手紧固，其紧固值应符合规定；f．母线在支持绝缘子上固定时，固定可靠牢固，不应使其所支持的母线受到额外压力；8．1．5 封母箱体油漆：a．封闭母线外表面及外壳内表面应涂有无光泽黑漆，外壳表面涂有浅色漆；b．在封闭母线两端和中间适当部位应涂刷相色漆；c．在封闭母线的螺栓连接及支持连接处，母线与电器的连接处以及距所有连接处10mm以内的地方不得涂刷油漆；8．1．6封母检查试验：安装结束后，应对封闭母线的户外伸缩节、断口连接处、外壳上部封盖、绝缘子底座、手孔等处采用淋水的方法进行密封试验，注水量（高度）以3mm/min为宜，应无浸漏；8．1．7验收：在封闭母线安装结束后，技术员应及时检查验收，根据《火电施工质量检验及评定标准》第五篇电气装置第三章的规定，填写验收评定表，并由相关的质检员现场仔细验收，合格后参加人员应及时签证认可；8．2 盘柜的安装作业方法及质量标准8．2．1 开箱检查：a．包装箱密封良好，无受潮，数量符合设计或合同要求；b．开箱后检查型号、规格与施工图纸相同，附件、备件齐全；c．产品的技术文件齐全，份数符合要求，并作好相应记录；d．外观检查合格；8．2．2 盘体就位找正：a.．盘体就位应在浇灌基础型钢的混凝土强度达到要求后才能进行。

一、工程概况本工程为某电厂机组电气安装工程，主要包括发电机、变压器、配电装置等电气设备的安装及调试。

施工场地位于电厂厂区内，施工工期为三个月。

二、施工组织1. 施工队伍：由具有丰富电气安装经验的施工队伍负责，包括电气工程师、电气技师、电气安装工等。

2. 施工设备：主要包括电动扳手、螺丝刀、焊接设备、绝缘检测仪、电压表、电流表等。

3. 施工材料：根据工程需求，准备足够的电气设备、电缆、绝缘材料、紧固件等。

三、施工流程1. 施工准备（1）熟悉图纸：详细阅读设计图纸，了解电气设备的布置、连接方式、技术参数等。

（2）施工方案编制：根据图纸和现场实际情况，编制详细的施工方案，明确施工步骤、技术要求、安全措施等。

（3）材料准备：根据施工方案，提前准备所需的电气设备、电缆、绝缘材料、紧固件等。

2. 施工步骤（1）发电机安装：按照设计要求，将发电机放置在基础上，确保水平、垂直度。

连接发电机与励磁机、冷却器等设备，并进行电气连接。

（2）变压器安装：将变压器放置在基础上，确保水平、垂直度。

连接变压器与发电机、配电装置等设备，并进行电气连接。

（3）配电装置安装：按照设计要求，安装高压开关柜、低压开关柜、母线等设备。

连接配电装置与发电机、变压器等设备，并进行电气连接。

（4）电缆敷设：按照设计要求，敷设电缆，确保电缆路径合理、连接牢固。

对电缆进行绝缘测试，确保绝缘性能良好。

（5）电气连接：对发电机、变压器、配电装置等设备进行电气连接，确保连接正确、牢固。

（6）调试与试验：对电气设备进行调试，确保设备运行正常。

对电气系统进行绝缘测试、接地电阻测试、保护装置测试等。

3. 施工质量控制（1）严格按照设计图纸和施工方案进行施工，确保施工质量。

（2）对电气设备、电缆、绝缘材料等进行严格检查，确保符合国家标准。

（3）对施工过程中的关键环节进行严格把控，确保施工质量。

4. 施工安全措施（1）施工现场设置安全警示标志，确保施工人员安全。

发电机组安装施工方案1. 背景本文档旨在提供一份发电机组安装施工方案，以确保发电机组的正确安装和操作。

2. 安装准备在开始施工之前，需要进行以下准备工作：- 确定发电机组的安装位置和布局。

- 检查安装位置的基础设施和支撑能力，确保其满足发电机组的要求。

- 准备安装所需的工具和材料。

3. 安装步骤1. 将发电机组移至安装位置，并确保其稳定。

2. 检查发电机组和配件是否完好无损。

3. 连接发电机组的电力输入和输出线路。

4. 连接燃油供应系统，确保燃油供应畅通。

5. 安装发电机组的冷却系统，确保其正常工作。

6. 连接发电机组的排气系统，确保废气排放畅通。

7. 安装电池和启动系统，确保发电机组能正常启动。

8. 连接发电机组的控制系统，确保其能正常监控和控制发电机组的运行。

9. 进行系统测试和调试，确保发电机组的功能正常。

10. 进行安全检查，并确保发电机组符合相关安全标准。

4. 完工验收完成发电机组的安装后，需要进行验收工作，包括：- 检查发电机组的安装是否符合设计要求和相关标准。

- 进行发电机组的性能测试，确保其满足预期要求。

- 对发电机组进行运行试验，并检查其运行是否正常。

- 编制安装记录和报告。

5. 安全注意事项在进行发电机组安装施工时，需要注意以下安全事项：- 确保施工人员具备相关安全技能和知识。

- 遵守相关安全操作规程和规范。

- 使用个人防护设备，如安全帽、手套等。

- 在施工现场设置明确的安全警示标志。

- 定期检查和维护安装设备，确保其安全可靠。

以上是发电机组安装施工方案的概要，请根据具体情况和实际需求进行详细设计和施工。

发电机电气与引出线安装一、编制依据1、中南电力设计院关于新疆楚星能源五星热电联产新建工程图纸。

电气图册F06461S-D0401《封闭母线安装图》、F06461S-D0402《发电机出口小间安装图》、F06461S-D0403《交直流励磁母线安装图》、中国能源建设集团镇江华东电力设备制造厂图纸资料.3、GB50149—2010《电气装置安装工程母线装置施工及验收规范》4、GB50150-2006《电气装置安装工程电气设备交接试验标准》5、DL/T 5161.7-2002《电气装置安装工程旋转电机施工及验收规范》6、GB150170—2006《电气装置安装旋转电机施工及验收规范》7、DL/T754-2001《铝母线焊接技术规程》8、设备厂家（哈尔滨电机厂有限责任公司)资料及安装使用说明书9、《职业安全卫生与环境管理规程》10、《工程建设标准强制性条文》电力工程部分—2006版；11、湖北省电力建设第二工程公司管理体系文件（2008版）及管理作业文件汇编（2008版)；12、电力建设安全工作规程（DL5009.1—2002）二、施工内容新疆楚星能源五星热电联产新建项目发电机电气与引出线安装1、发电机定子检查、转子检查及通风实验。

2、发电机出线及CT安装。

3、发电机出线绝缘包扎。

4、发电机离相母线及交直流励磁母线安装.5、中性点盘柜、电压互感器及避雷器柜安装、励磁变、励磁盘柜的安装。

发电机与主变压器之间的全连式离相封闭母线，中性点柜、电压互感器及避雷器柜布置在发电机小间，励磁变由主回路封闭母线T接布置在发电机小间。

发电机封闭母线由主厂房4m平台引出汽机房后与主变压器低压侧套管连接；厂用分支离相封闭母线在主厂房外由发电机封闭母线T接引入高压厂用变压器高压侧套管，起/备变低压侧共箱母线引入汽机房,接入6KV厂用配电装置进线柜;高厂变压器低压侧封闭母线经电缆转接柜引入主厂房，接入6KV厂用配电装置进线柜。

励磁变与励磁交流输入柜之间采用交流共箱封闭母线连接，励磁直流输出柜与发电机转子集电环之间采用直流共箱封闭母线连接。

发电机电气与引出线安装施工方案一、引言本文将介绍发电机电气与引出线的安装施工方案，包括施工前准备、安装过程中的注意事项以及施工后的验收和维护等相关内容。

二、施工前准备1.设计方案确认：根据工程需求，设计合理的发电机电气与引出线安装方案，并由相关部门或专业人士予以确定。

2.材料准备：按照设计方案确定所需材料和工具，并进行采购和调配。

3.安全措施：制定并实施安全措施，为施工人员提供必要的安全防护设备，同时确保施工现场的安全。

三、发电机电气安装1.就地安装：将发电机就地安装在设计位置上，应确保地基平整牢固，安装方向与设计要求一致。

2.连接电网：将发电机与电网进行连接，首先检查电缆的绝缘状态，并按照电气专业人员的指示进行连接。

3.安装电气设备：根据设计要求，将发电机的电气设备按照正确的顺序进行安装，并保持设备间的相互连接正常。

4.结构调整：将发电机与电气设备进行结构调整，确保其稳定性和牢固性。

四、引出线安装1.导线敷设：按照设计要求，选择合适的导线规格，进行引出线的敷设。

敷设时要确保导线的弯曲半径符合要求，避免因过度弯曲造成导线损坏。

2.固定处理：在引出线上的每个连接点处进行固定处理，确保连接牢固可靠。

3.接地处理：引出线的终点需要进行接地处理，确保电流能够正常流通，并提供过流保护。

4.路径标识：在引出线的途中进行标识，方便后期维护和检修。

五、施工现场注意事项1.施工及时性：按照工程计划和时间节点进行施工，确保施工进度顺利进行。

2.施工质量：施工过程中应严格按照设计方案和相关标准进行操作，确保施工质量符合要求。

3.安全管理：施工现场要严格遵守安全操作规程，做好安全管理工作，保证施工人员和设备的安全。

4.施工记录：对施工过程进行详细记录，包括施工人员的姓名、施工时间、施工内容等，以备后期查阅。

六、施工验收与维护1.施工验收：施工完成后，需要进行验收工作，确保安装工程符合设计要求，并进行相应的验收记录。

2.维护保养：根据设备的使用要求，进行定期的维护保养工作，包括线路的检查、接线的紧固和绝缘等工作。

发电机电气与引出线安装施工技术作业指导书一、适用范围：该作业指导书适用于***电站二期扩建#2机组1×135MW机组发电机电气与引出线安装工程。

二、编制依据：2.1、河南省电力勘测设计院设计的图纸以及厂家资料2.1.1、F2572S-D0308《发电机小间布置及封闭母线安装》2.1.2、镇江华东电力设备制造厂图纸资料2.2、验标:2.2.1、《电气装置安装工程质量检验及评定规程》第2部分高压电器施工质量检验。

2.2.2、《电气装置安装工程质量检验及评定规程》第4部分母线装置施工质量检验。

2.2.3、《电气装置安装工程质量检验及评定规程》第5部分电缆线路施工质量检验。

2.2.4、《电气装置安装工程质量检验及评定规程》第6部分接地装置施工质量检验。

2.2.5、《电气装置安装工程质量检验及评定规程》第7部分旋转电机施工质量检验。

2.2.6、《电气装置安装工程质量检验及评定规程》第8部分盘、柜及二次回路接线施工质量检验。

2.3、验收规范:2.3.1、《电气装置安装工程高压电器施工及验收规范（GBJ147-90）》2.3.2、《电气装置安装工程母线装置施工及验收规范（GBJ149-90）》2.3.3、《电气装置安装工程电气设备交接试验标准（GB50150-91）》2.3.4、《电气装置安装工程电缆线路施工及验收规范（GB50168-92）》2.3.5、《电气装置安装工程接地装置施工及验收规范（GB50169-92）》2.3.6、《电气装置安装工程旋转电机施工及验收规范（GB50170-92）》2.3.7、《电气装置安装工程盘、柜及二次回路接线施工及验收规范（GB50171-92）》2.3.8、火力发电厂基本建设工程启动及竣工验收规程（1996年版）三、设备及材料要求:3.1、到达现场的设备包装完整，密封件密封应良好。

3.2、检查清点，型号、规格以及外观质量应符合设计要求，附件、备件应齐全。

3.3、产品的技术文件应齐全。
