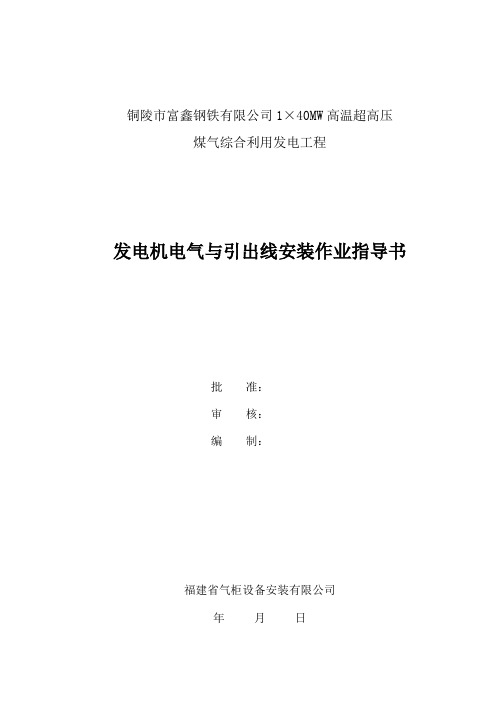

铜陵市富鑫钢铁有限公司1×40MW高温超高压煤气综合利用发电工程发电机电气与引出线安装作业指导书批准：审核：编制：福建省气柜设备安装有限公司年月日目录一、工程概况 (1)二、编制依据和相关文件 (1)三、施工准备及条件 (1)四、施工程序及作业方法 (3)五、作业检查结果验收应达到的质量技术标准 (9)六、作业的环境要求 (10)附：施工危险因素和环境因素辩识及控制对策表附：职业健康安全和环境危险识别及控制措一、作业项目概况1.1 作业内容本工程为铜陵市富鑫钢铁有限公司1×40MW 高温超高压煤气综合利用发电工程,该工程位于铜陵市富鑫钢铁有限公司院内，本工程建设1*140t/h煤气锅炉+1*40MW汽轮机+1*40MW 发电机组及相关设施。
发电机出线小室设置在4.3米发电机小间，励磁盘柜小室设置于4.3米。
发电机主出线经主出线铜排与发电机PT、励磁PT、励磁变盘柜相连接再经由电抗器后用18根ZR-YJV 1*300电力电缆连接至10KV工作段10I01柜。
在电抗器的两端用管型母线连接一台快速开关形成旁路绕过电抗器。
发电机中性点出线经电流互感器连接一台避雷器。
1.2 作业范围1.2.1 作业范围：盘柜基础安装、盘柜安装、母线安装、电缆敷设及接线，手包绝缘。
1.2.2 主要工作量二、编制依据2.1 保定华电电力研究院有限公司设计图纸2.2 《电气装置安装工程质量检验及评定规程》DL/T516.1~17-20022.3 《电气装置安装工程母线装置施工及验收规范》GB50149-20102.4 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-20122.5 《电气装置安装工程高压电器施工及验收规范》GB50147-20122.6 《电气装置安装工程电气设备交接试验施工及验收规范》GB50150-20062.7 《电气装置安装工程电力变流设备施工及验收规范》GB50255-20142.8 《电力工程建设标准强制性条文》2012年版2.9 《电力建设安全工作规范》火力发电厂篇DL 5009.1-20142.10《安全生产法及相关法规》2.11 电气专业施工组织设计2.12 发电机设备厂家相关资料三、施工准备及条件3.1作业人员的资质要求：3.1.1凡参加此项作业的人员均要持上岗证，并经过各级安全教育并考试合格；使用力工要经过相应的技术培训和安全教育并体检合格者，同时鉴定劳务合同。
发电机电气与引出线安装施工方案一、工程概述：本施工方案是为了解决发电机电气与引出线的安装工程问题，确保发电机及其引出线的安全、稳定运行。
二、工程范围：1.发电机电气设备的安装；2.引出线的安装；3.与设备相关的电气工程。
三、施工准备：1.确定发电机安装的位置和方向；2.准备所需的工具和安装材料；3.确定施工过程中的安全措施。
四、施工步骤：1.发电机电气设备的安装：a.根据发电机的安装要求和现场情况，选取合适的基础进行固定，确保基础的强度和稳定性；b.将发电机正确连接至电源系统，包括输入电缆和控制电缆的接线；c.安装发电机的电气保护装置，包括温度保护、电压保护和过电流保护等；d.进行电气连接的绝缘测试和接地测试，确保电气设备的安全性和可靠性。
2.引出线的安装：a.确定引出线的路径和走向，避免与其他设备和建筑物发生冲突；b.选择合适的电缆和电缆桥架等引出线材料，并按照规定进行安装；c.进行电气连接的绝缘测试和接地测试，确保引出线的安全性和可靠性。
3.与设备相关的电气工程：a.根据设备的安装要求和现场情况，选取合适的电源系统进行连接；b.安装设备的电气保护装置，包括过载保护、短路保护和漏电保护等；c.进行电气连接的绝缘测试和接地测试，确保电气设备的安全性和可靠性。
五、施工质量控制措施：1.严格按照施工规范和设备要求进行安装，确保施工质量和安全；2.进行电气连接的绝缘测试和接地测试，确保电气设备的安全性和可靠性；3.进行设备运行试验，检查设备的性能和运行情况，确保设备的正常工作。
六、施工安全措施：1.施工人员必须戴好安全帽，并进行相关安全培训；2.施工现场必须设置合适的警示标识和防护措施，确保人员和设备的安全；3.严格执行施工现场的安全管理制度，防止发生安全事故。
七、施工进度计划：1.编制详细的施工进度计划，包括各个施工步骤和工期安排；2.按照进度计划进行施工，确保工程按时完成。
八、施工成果验收：1.施工完成后，进行设备的功能测试和性能测试，确保设备的正常工作；2.进行设备的绝缘测试和接地测试，确保设备的安全性和可靠性；3.编制相应的竣工报告和验收报告，确保工程达到预期目标。
1 合用范围本作业指导书合用************1号机组工程电机电气与引出线设备安装。
共箱母线、封闭母线、交流励磁母线、直流励磁母线旳安装。
2 编制根据2.1《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）2.2《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）500KV架空电力线路施工及验收规范》（GBJ233-90）2.3《110KV~2.4《电气装置安装工程质量检查及评估规程》（DL/T5161.15161.17—）~2.5**电力设计院设计《发电机小室布置及封闭母线安装》（D-0301）2.6**电力设计院设计《高压厂变、起动/备用变低压侧共箱母线安装》（D-0303A）2.7《电力建设安全工作规程》DL5009.1-2.8《电力建设安全工作规程》(火力发电厂部分) （DL-5009.1-92）2.9《电气装置安装工程旋转电机施工及验收规范》（GB50170-92）2.10《电气装置安装工程电力变压器、油禁电抗器、互感器施工及验收规范》（GB148-90）3 工程概况及重要工作量3.1工程概况***电厂一期（2×600MW）1号机组工程旳发电机采用QFSN-600-2-22C型发电机。
发电机旳制造厂为东方电机股份有限企业。
共箱母线、封闭母线、励磁母线均由北京电力设备总厂成套供应。
励磁系统由南京南瑞电气控制企业提供。
3.2重要工作量3.2.1封闭母线导体Φ900×15/外壳Φ1450×10 220.53m/三相导体Φ150×10/外壳Φ700×5 20.52m导体Φ150×10/外壳Φ700×5 72.54m导体Φ150×10/外壳Φ700×5 21.6m导体Φ150×10/外壳Φ700×5 20.98m导体Φ150×10/外壳Φ700×5 4.3m3.2.2共箱母线外壳880×500，10kV 320m3.2.3交流励磁母线导体4（150×10），箱体700×550 19.20m3.2.4直流励磁母线导体4（120×10），箱体700×500 25.07m3.2.5励磁变压器 3×2200MVA，Ud=8%。
2.工程（系统和设备）概况及工程量将该作业指导书所涉及的工程项目（系统或设备）概况作一简介，必要时可用简图表达，工程名称、规模。
1.1工程概况(系统和设备)1.2主要参数1.4工期：绝对工日。
3.编制依据3．作业前必须具备的条件和应做的准备条件：是指作业前对技术、人员、机具、设备材料、场地道路和与该作业相关的专业和作业等各方面的要求。
准备：是实施者在正式实施前应做的工作,它包括技术、人员、机具、安全器具、设备材料、场地道路等的准备和与其它系统设备的隔离、防护以及成品保护等。
⑴技术准备它包括技术交底范围、图纸资料准备、人员培训等。
⑵作业人员它是作业准备的主要要素，是指对作业人员的配置及必需的（或法定的）资格 (如检验、试验人员、特殊作业人员等)的要求和作业人员职责分工和权限的具体规定和说明。
⑶作业工机具它是作业准备的主要要素，是指作业应根据工程需要,选定合适的施工机具和仪器仪表,其规格及精度应能满足国家计量传递标准和生产效率、产品质量标准及工艺的要求。
⑷材料和设备施工必须的主材、消耗性材料等和设备的准备和要求⑸安全器具施工必备的安全工器具⑹工序交接说明该作业前其它作业工序应具备的条件、系统隔离和与其它专业的分工等。
例：3.1技术准备3.1.1需要的厂家及设计院图纸会审完毕，会审提出问题已解决。
3.1.2作业指导书编制完毕。
3.1.3制定技术和安全措施，并交底双方签字。
3.2 作业人员配置、人员资格及职责3.3作业工器具（包括配置、等级、精度等）列出施工机具和仪器仪表的规格型号，精度和数量。
3.3.1施工机械、机具3.1.2仪器、仪表3.4材料3.4.1准备好氩弧焊机以及所用的临时电源，并经试验良好。
3.4.2所需安装材料设备及各种消耗性材料全部到货。
(根据现场需要详细列出)3.4.3提前一个月提出备料请单，包括［10槽钢和焊丝，焊丝必须和母线同种材质，由厂家提供型号规格，且必须有检验合格证明。
3.5安全器具安全帽、防滑鞋、安全带等劳保用品齐全；施工现场安全设施齐全，照明充足。

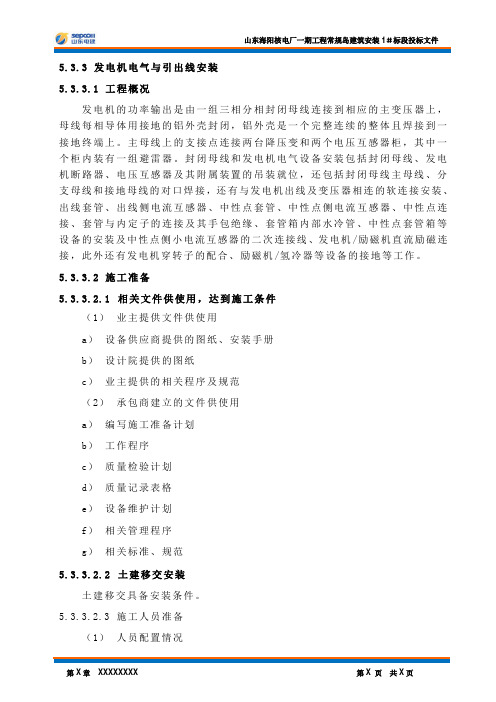

5.3.3.1 工程概况发电机的功率输出是由一组三相分相封闭母线连接到相应的主变压器上，母线每相导体用接地的铝外壳封闭，铝外壳是一个完整连续的整体且焊接到一接地终端上。
主母线上的支接点连接两台降压变和两个电压互感器柜，其中一个柜内装有一组避雷器。
封闭母线和发电机电气设备安装包括封闭母线、发电机断路器、电压互感器及其附属装置的吊装就位，还包括封闭母线主母线、分支母线和接地母线的对口焊接，还有与发电机出线及变压器相连的软连接安装、出线套管、出线侧电流互感器、中性点套管、中性点侧电流互感器、中性点连接、套管与内定子的连接及其手包绝缘、套管箱内部水冷管、中性点套管箱等设备的安装及中性点侧小电流互感器的二次连接线、发电机/励磁机直流励磁连接，此外还有发电机穿转子的配合、励磁机/氢冷器等设备的接地等工作。
5.3.3.2 施工准备5.3.3.2.1 相关文件供使用，达到施工条件（1）业主提供文件供使用a）设备供应商提供的图纸、安装手册b）设计院提供的图纸c）业主提供的相关程序及规范（2）承包商建立的文件供使用a）编写施工准备计划b）工作程序c）质量检验计划d）质量记录表格e）设备维护计划f）相关管理程序g）相关标准、规范5.3.3.2.2 土建移交安装土建移交具备安装条件。
5.3.3.2.3 施工人员准备（1）人员配置情况重工、起重配合人员、安全员、安装工。
（2）人员素质要求工程师和班长要具有丰富的施工经验，质检员、安全员要有5年以上火电施工经验，班组长具有相关项目施工经验并能够看懂施工图纸。
所有施工人员必须通过核电站有关知识和三级安全培训、考试合格，持证上岗。
特殊工种要有《特殊工种上岗证》，且上岗证必须在有效期内。
所有施工人员必须参加本项目的施工安全及技术交底，熟悉本工种的安全规程和安全作业常识。
5.3.3.2.4 主要机具及工器具准备（1）主要施工机具、特殊工具（2）主要施工工器具5.3.3.2.5 设备及材料准备a）施工工作开始前，应根据合同的有关规定和图纸内容，明确业主提供的设备与材料清单；b）业主提供的设备及材料到达现场后，根据相关程序要求进行存放，并及时参与开箱验货，对不符合要求的设备及时提出不符合项，尽快更换或处理，不能影响现场施工；c）设备按照实际需要领用到现场后，要做好相应的标识和防护。
目录1 作业任务 (1)2 编写依据 (1)3 作业准备和条件 (2)4 作业方法及安全、质量控制措施 (4)5 作业质量标准及检验要求 (8)6 技术资料要求 (10)7 危险源、环境因素辨识及防范措施、文明施工标准 (10)8 有关计算及其分析 (15)9 附录 (15)1作业任务1.1工程概况工程性质：本工程系新建性质，电厂依托建设地点周围丰富的生物质能资源，以稻壳作为主要燃料，属于环保项目。
工程规模：本期建设规模为1X120t/h CFB锅炉和1X30MW抽凝式汽轮发电机组，工程计划机组于2012年06月30日发电。
发电机电气与引出线设备是电气系统的重要组成部分，主要包括西门子发电机出线柜、10KV出线电缆、PT(避雷器)柜及西门子配套供货的励磁机、励磁柜、发电机保护柜等设备的安装。
其中发电机出线电缆作为沟通西门子发电机出口柜至发电机小室10KV高压配电柜的主要材料，励磁机、成套励磁柜作为发电机静态励磁系统的主要构成设备。
1.2作业项目范围发电机出线电气设备安装。
发电机出线电气设备范围是自西门子发电机本体出线桩头开始配制电缆至西门子10KV高压配电柜，PT(避雷器)柜及励磁机、励磁柜等设备的安装，以10KV高压电缆连接至发电机小室发电机出线开关，经10KV厂用Ⅰ段由封闭母线桥接至110KV变压器。
1.3工程量1.4工期要求2编写依据a)国家、行业有关规范，施工组织总设计、电气施工组织专业设计；b)火电施工质量检验及评定标准；c)工程建设标准强制性条文（电力工程部分）；d)工程建设标准强制性条文（房屋建筑部分）；e)DL5009.1-2002电力建设安全工作规程（第1部分：火力发电厂）；f)设计图纸（包括设计修改通知单、有效的工程联系单）；g)西门子制造厂提供的安装、调试技术文件；h)会议纪要。
3作业准备和条件3.1技术准备施工图纸经过会审。
《发电机电气与引出线安装作业指导书》已报审，并进行安全技术交底。
发电机电气与引出线安装一、编制依据1、中南电力设计院关于新疆楚星能源五星热电联产新建工程图纸。
电气图册F06461S-D0401《封闭母线安装图》、F06461S-D0402《发电机出口小间安装图》、F06461S-D0403《交直流励磁母线安装图》、中国能源建设集团镇江华东电力设备制造厂图纸资料.3、GB50149—2010《电气装置安装工程母线装置施工及验收规范》4、GB50150-2006《电气装置安装工程电气设备交接试验标准》5、DL/T 5161.7-2002《电气装置安装工程旋转电机施工及验收规范》6、GB150170—2006《电气装置安装旋转电机施工及验收规范》7、DL/T754-2001《铝母线焊接技术规程》8、设备厂家（哈尔滨电机厂有限责任公司)资料及安装使用说明书9、《职业安全卫生与环境管理规程》10、《工程建设标准强制性条文》电力工程部分—2006版；11、湖北省电力建设第二工程公司管理体系文件（2008版）及管理作业文件汇编（2008版)；12、电力建设安全工作规程（DL5009.1—2002）二、施工内容新疆楚星能源五星热电联产新建项目发电机电气与引出线安装1、发电机定子检查、转子检查及通风实验。
2、发电机出线及CT安装。
3、发电机出线绝缘包扎。
4、发电机离相母线及交直流励磁母线安装.5、中性点盘柜、电压互感器及避雷器柜安装、励磁变、励磁盘柜的安装。
发电机与主变压器之间的全连式离相封闭母线，中性点柜、电压互感器及避雷器柜布置在发电机小间，励磁变由主回路封闭母线T接布置在发电机小间。
发电机封闭母线由主厂房4m平台引出汽机房后与主变压器低压侧套管连接；厂用分支离相封闭母线在主厂房外由发电机封闭母线T接引入高压厂用变压器高压侧套管，起/备变低压侧共箱母线引入汽机房,接入6KV厂用配电装置进线柜;高厂变压器低压侧封闭母线经电缆转接柜引入主厂房，接入6KV厂用配电装置进线柜。
励磁变与励磁交流输入柜之间采用交流共箱封闭母线连接，励磁直流输出柜与发电机转子集电环之间采用直流共箱封闭母线连接。
发电机电气与引出线安装施工方案一、引言本文将介绍发电机电气与引出线的安装施工方案，包括施工前准备、安装过程中的注意事项以及施工后的验收和维护等相关内容。
二、施工前准备1.设计方案确认：根据工程需求，设计合理的发电机电气与引出线安装方案，并由相关部门或专业人士予以确定。
2.材料准备：按照设计方案确定所需材料和工具，并进行采购和调配。
3.安全措施：制定并实施安全措施，为施工人员提供必要的安全防护设备，同时确保施工现场的安全。
三、发电机电气安装1.就地安装：将发电机就地安装在设计位置上，应确保地基平整牢固，安装方向与设计要求一致。
2.连接电网：将发电机与电网进行连接，首先检查电缆的绝缘状态，并按照电气专业人员的指示进行连接。
3.安装电气设备：根据设计要求，将发电机的电气设备按照正确的顺序进行安装，并保持设备间的相互连接正常。
4.结构调整：将发电机与电气设备进行结构调整，确保其稳定性和牢固性。
四、引出线安装1.导线敷设：按照设计要求，选择合适的导线规格，进行引出线的敷设。
敷设时要确保导线的弯曲半径符合要求，避免因过度弯曲造成导线损坏。
2.固定处理：在引出线上的每个连接点处进行固定处理，确保连接牢固可靠。
3.接地处理：引出线的终点需要进行接地处理，确保电流能够正常流通，并提供过流保护。
4.路径标识：在引出线的途中进行标识，方便后期维护和检修。
五、施工现场注意事项1.施工及时性：按照工程计划和时间节点进行施工，确保施工进度顺利进行。
2.施工质量：施工过程中应严格按照设计方案和相关标准进行操作，确保施工质量符合要求。
3.安全管理：施工现场要严格遵守安全操作规程，做好安全管理工作，保证施工人员和设备的安全。
4.施工记录：对施工过程进行详细记录，包括施工人员的姓名、施工时间、施工内容等，以备后期查阅。
六、施工验收与维护1.施工验收：施工完成后，需要进行验收工作，确保安装工程符合设计要求，并进行相应的验收记录。
2.维护保养：根据设备的使用要求，进行定期的维护保养工作，包括线路的检查、接线的紧固和绝缘等工作。
发机电安装作业指导书一、引言发机电是一种重要的电力设备，用于将机械能转化为电能。
为了确保发机电的安装过程顺利进行并保证其正常运行，本文将详细介绍发机电安装的步骤和要求。
二、准备工作1. 确定安装位置：选择一个干燥、通风良好的位置，远离易燃物品和腐蚀性物质。
2. 安装基础：根据发机电的分量和尺寸，设计和建造一个稳固的基础，以确保发机电的安全稳定。
3. 确定电源和负载：根据需要确定发机电的电源和负载，确保其能够满足所需的电力需求。
三、安装步骤1. 连接传动装置：根据发机电的类型和传动方式，选择合适的传动装置，并确保其与发机电的连接坚固可靠。
2. 安装机械保护装置：根据需要，安装机械保护装置，如防护罩、防护网等，以保护发机电免受外部伤害。
3. 连接冷却系统：根据发机电的要求，连接冷却系统，确保发机电能够在运行过程中保持适当的温度。
4. 连接燃油系统：如果发机电使用燃油作为能源，确保燃油系统与发机电的连接正确，并进行必要的测试和检查。
5. 连接电气系统：根据发机电的电气要求，连接电气系统，包括电源线、电缆等，确保电气连接正确无误。
6. 连接排气系统：根据发机电的要求，连接排气系统，确保废气能够顺利排出，不影响发机电的正常运行。
四、安装要求1. 安全要求：在安装过程中，必须遵守安全操作规程，佩戴个人防护装备，确保人身安全。
2. 环境要求：安装环境必须符合相关的环保要求，确保发机电的正常运行不对环境造成污染。
3. 温度要求：发机电的安装环境温度应符合其额定温度范围，避免过高或者过低的温度对发机电的影响。
4. 震动和噪音要求：发机电的安装位置应远离震动源和噪音源，以减少震动和噪音对发机电的干扰。
5. 维护要求：在安装完成后，应定期对发机电进行维护和检查，确保其正常运行和延长使用寿命。
五、安装验收1. 功能测试：安装完成后，对发机电进行功能测试，确保其能够正常运行，并满足所需的电力输出要求。
2. 安全检查：对安装过程中的安全措施进行检查，确保安全设施完善，不会对人员和设备造成危（wei）险。
目录1.编制依据 (1)2.工程概况 (1)3.主要工程量 (2)4.作业条件 (2)5.作业方案 (3)6.QA检查单 (11)7.安全与文明施工 (11)8.绿色施工 (16)9.强制性条文施工检查计划 (16)10.创优措施 (24)11.《作业指导书手册》反馈单 (28)12.《作业指导书手册》变更单 (29)1.编制依据1.1 《神华国华电厂一期（2×1000MW）工程施工组织总设计》1.2 《电气装置安装工程旋转电机施工及验收规范》GB50170—20061.3 《电气装置安装工程质量检验及评定规程》DL／T5161.1－20021.4 《电气装置安装工程母线装置施工及验收规范》GB50149-20101.5 《电气装置安装工程接地装置施工及验收规范》GB50169-20061.6 《铝母线焊接技术规程》DL/T754－20011.7 《工程建设标准强制性条文》（电力工程部分）[2006]1.8 《国家电网公司基建安全管理规定》1.9 《电力建设安全工作规程》（第1部分：火力发电厂）DL5009.1—20021.10《电气装置安装工程电气设备交接试验标准》GB50150-20061.11《火力发电工程建设标准强制性条文执行表格》电气分册1.12 厂家提供的技术资料及安装说明书1.13《寿光一期（2×1000MW）工程创国优金奖质量策划》2.概述神华国华寿光发电有限公司一期（2×1000MW级）工程发电机，是THDF-125/67型发电机。
电气安装部分主要为发电机出线罩电气引出线安装及绝缘包扎、主引线电流互感器安装、主引线过渡接头安装、发电机中性点电流互感器安装、中性点柜安装、中性点外壳罩安装、碳刷架安装和碳刷的研磨以及发电机进行定子铁芯、定子绕组检查、转子中心孔气密试验、通风试验。
发电机主要技术参数：发电机型号： THDF-125/67额定功率： 1023 MW（1137MVA）最大连续功率： 1100 MW（1230MVA）额定电压： 27Kv额定电流： 24306A额定功率因数： 0.9（滞后）额定励磁电流： 6003A（计算值）额定励磁电压： 442V（计算值）额定频率： 50Hz额定转速： 3000r/min相数： 3接法： YY出线端子数目： 6冷却方式：水氢氢定子绕组绝缘等级： F（温度按B级考核）转子绕组绝缘等级： F（温度按B级考核）定子铁芯绝缘等级： F（温度按B级考核）3．主要工作量4.作业条件5.作业方案5.1施工工序流程图5.2施工工序卡5.2.1搬运、开箱检查5.2.2主母线及中性点母线、CT安装5.2.3发电机定子引线与出线罩引线接头安装绝缘包扎5.2.45.2.5励磁变压器安装5.2.6接地连接5.2.7发电机转子安装及试验5.2.8发电机励磁集电环检查、安装5.2.9发电机励磁碳刷安装5.2.10交直流母线安装6.QA检查单7安全与文明施工及环境管理7.1安全文明施工措施7.1 吊装过程应设专人指挥、专人操作，并正确使用起重指挥信号，操作工、起重工应持有有效特殊工种证件。
7.2 出线套管起吊时应由专业起重人员绑扎、竖起，起吊平稳。
7.3 起吊所使用的滑轮、销轴、钢丝绳、结构件等均经过计算论证并符合安全使用的要求。
7.4 整个安装过程应有专人负责，并安排有施工经验的人员值班。
7.5 施工现场应备有足够的消防器材。
7.6 现场设置警戒区并拉设警戒绳或安全围栏，施工现场严禁烟火。
7.7 在出线罩内工作时照明电源采用24V行灯照明。
7.8 所使用的电源线及接头连接处均应包扎良好、绝缘完好。
7.9 电流互感器安装应仔细，避免擦碰。
7.10 包扎绝缘时应戴医用橡胶手套,出线罩内通风良好。
7.11 绝缘包扎完后应彻底清理包扎处遗留的任何金属碎屑物品。
7.12 人孔门封闭时应认真检查，确保无任何物品等遗留在器身内。
7.13施工用电必须采用TN-S系统，三级配电两级漏电保护系统，用电设备金属不带电部分必须接零保护，一机一闸一漏保。
7.14 防止灰尘、杂物进入定子内部和转子风孔内。
7.15 施工人员穿着无纽扣工作服，身上禁止携带任何与检查无关的金属物品和易掉的物品，检查带的工具、材料，要在工作前、后逐一登记、检查。
7.16电动工器具使用前，必须进行检验，合格后方可使用.7.17冬季施工要做好“四防工作”，必须采取相应措施。
7.2．安全应急预案7.2.1预防触电7.2.1.1发现有人触电应立即切断电源。
7.2.1.2由急救人员对触电者进行人工呼吸。
7.2.2预防火灾7.2.2.1迅速组织具有消防知识人员对火灾进行扑救，并与消防部门取得联系，报火警119。
7.2.2.2立即切断火灾现场的电源。
7.2.2.3立即组织火灾现场人员疏散，转移和隔离易燃易爆物品及其他重要物品。
7.2.2.4工作区域配置足够消防沙、消防铁锨、泡沫灭火器。
7.2.2.5工作期间严禁在变压器区域进行电火焊。
7.3施工安全风险控制计划表施工安全风险控制计划表7.4文明施工预测控制计划表8.绿色施工8.1绿色施工措施8.1.现场使用的布料，棉纱要进行集中保管，随用随清，将废物清理到指定地点。
8.2.现场工作人员应具有环保职业道德，不乱涂，乱抹。
8.3.绝缘瓷漆放置安全可靠处，防止倾覆，污染设备。
使用后报废的容器和毛刷应回收并存放在指定地点。
8.4. 保持施工现场清洁,废料、余料及时回收,在施工中要做到“工完、料尽、场地清”。
8.5. 施工现场非作业区达到目测无扬尘的要求。
对现场易飞扬物质采取有效措施，如、地面硬化、围档、密网覆盖、封闭等，防止扬尘产生。
8.2环境污染控制措施环境污染控制措施9.强制性条文电气装置本体接地施工强制性条文执行记录表旋转电机施工强制性条文执行记录表电气装置本体接地施工强制性条文执行记录表10. 创优质量策划10.1质量保证网络图10.2安全保证网络图10.3质量目标10.3.1单位工程优良率100%，分部工程合格率100%，分项工程合格率100%。
10.3.2 安装工程一次验收合格率100%。
10.3.3讲究施工工艺，消灭质量通病，创建精品工程，施工质量业主不满意为零。
10.3.4竣工资料移交与机组移交同步，且符合规程规范要求。
10.3.5各安装分项工程符合规范要求，安装工艺良好，接线美观，标示清晰，动作准确可靠。
10.4质量保证体系根据专业管理的需要，建立起了专业管理体系，由本专业负责人、专工和质监员、各班组技术员检查的三级质量管理体系。
通过明确分工，密切协调与配合，使工程质量得到有效控制。
10.5组织保证措施根据组织保证体系图，建立岗位责任制和质量监督制度，明确分工职责,落实施工质量控制责任,各岗位各行其职。
10.5.1 专业负责人：是质量管理工作的领导者与管理者，是工程质量的第一责任者，应对工程质量管理全过程及质量结果负责；领导与组织有关人员编制项目质量计划。
10.5.2 专工和质监员：对质量负有第一技术责任；负责组织编制项目质量计划；贯彻执行技术法规、规程、规范和涉及质量方面的有关规定、法规等。
10.5.3 班组班长和技术员：对管辖区域工程质量负直接领导责任；具体负责所管辖区域质量问题的处理及质量事故的调查，并提出具体意见呈报专业负责人；对所管辖区域的员工的日常工作予以具体指导与帮助，协助他们处理施工中出现的疑难问题；组织开展QC小组活动。
10.5.4 认真组织全体员工的培训学习，大力宣传创国家金奖的意义和重要性，提高质量意识，根除旧有创优认识的误区，把质量第一、工艺先进落实到实际工作中去。
10.5.5 认真贯彻执行国家技术标准、政策和法规，积极组织对规范、标准的学习，特别加强有关“强条”的学习和研究，制定针对性措施，杜绝违反“强条”的事情出现。
10.5.6 定期召开质量会议，分析质量问题，评估质量工作。
通过对质量走势的分析预测，指出下一步需要改进和加强的工作，并制定相关措施，严格控制，使质量工作始终按预定的轨道前进。
10.5.7 严格图纸会审制度，避免因图纸变更，影响整体工艺质量。
10.5.8 积极推广新技术、新工艺、新设备在施工中的应用。
10.5.9 加强成品保护，避免二次污染。
制定成品保护制度并严格实施，要把成品保护措施贯10.5.10 制定质量管理奖惩办法，并严格执行。
10.6施工过程的质量控制10.6.1 施工准备阶段10.6.1.1 工程项目开工执行开工报告制度。
10.6.1.2 组织并进行严格的图纸会审。
10.6.1.3 编制规范合理科学的作业指导书，并审批完毕。
10.6.1.4 进行全面、详细的技术交底。
10.6.1.5 严格控制原材料、配件、设备的质量，严格按照质量标准和技术要求订购使用电缆等装置性材料和消耗性材料。
对设备、材料的采购、运输、保管、使用，按质量标准和技术要求检查、验收，核实产品的技术证件、化验单、合格证等。
需复试的原材料，必须做复试，经审查批准后再投入施工。
10.6.2 施工阶段在施工过程中，质量管理的重点是施工过程的控制，须从人、机、料、法、环五个方面进行全面的质量管理。
10.6.2.1 严格按图纸、设备技术说明书和相关规范、标准施工。
如遇现场情况与图纸不符或材料代用时，必须填报变更设计申请单，办理变更设计手续。
10.6.2.2 严格按作业指导书施工，交叉作业先地下后地上，先土建后安装，不准因为工期紧而打乱正常的施工程序。
10.6.2.3 每月至少进行一次质量普查，并随时进行现场施工工艺纪律检查。
技术人员要经常进行查违章的活动。
“查违章”主要有如下内容：10.6.2.3.1 质量管理制度执行情况及执行效果；10.6.2.3.2 技术措施、作业指导书中有关质量要求执行情况及执行效果；10.6.2.3.3 规范及技术管理规定中质量要求的执行情况及执行效果；10.6.2.3.4 施工工艺纪律；10.6.2.3.5 文件包制度执行情况。
10.6.2.4 定期召开质量会议，总结质量管理情况，汇集质量普查、现场施工工艺纪律检查与文件包检查等即时质量信息，发现存在普遍性或倾向性质量问题，及时制定纠正与预防措施，消除质量隐患，保证工程质量。
10.6.3 施工工艺控制10.6.3.1 开工前组织有关的技术人员，认真熟悉图纸，编制单位工程施工组织设计及主要分项、分部工程的施工方案。
自工序的施工要点、施工标准及施工方法。
10.6.3.3 实行样板间、分项工程样板制度,样板工程报验后,则按样板工程大面积施工。
10.6.4 竣工验收10.6.4.1 严格执行三级质量验收制度。
申请验收的项目应保证工程所用原材料的试验资料，施工技术记录和质量验评记录齐全、准确；质量问题和设备缺陷处理完毕，并有可靠的技术文件支持。
