余热发电项目工程监理细则（电气专业）目录一、监理实施细则编制依据二、本专业工程概况及特点本专业工程监理范围三、监理工作主要内容四、电气监理工作流程五、监理工作的控制要点及目标值六、监理工作方法及措施一、监理实施细则编制的依据1.《建设工程监理规范》2.建设工程监理有限公司“监理服务大纲”；3.已批准的监理规划；4.生物化工有限公司与建设工程监理有限公司签订的工程监理合同；5.主体工程施工承包合同；6.施工单位《施工组织总设计》和《专业施工组织设计》；7.设备厂商提供设备图纸、技术资料、技术文件及相关资料、厂标等；8.生物化工硫磺制酸余热发电项目工程初步设计（终牌）及施工图纸；9.认可的现行部颁规范、规程；《电力建设施工及验收技术规范》（电气篇）10.现行的部颁标准；《火电施工质量检验及评定标准》电气篇二、本专业工程概况及特点1.工程概况本工程建1 台7.5MW 发电机组。
主要参数额定功率7500 MW额定电压10500 kv额定转速3000 r/min厂家：青岛2.本专业工程的特点：三、本专业工程监理范围1.发电机电气与引出线安装2.控制及直流系统设备安装3.厂用高压变压器安装4.主厂房厂用电系统设备安装5.事故保安电源设备6.化学水系统电气设备安装7.供水系统电气设备安装8.附属生产系统电气设备安装9.设备及构筑物照明安装10.全厂电缆线路施工11.全厂接地装置安装四、监理工作主要内容1.参与本专业主设备厂家的主要部件监造；2.参与本施工图设计交底和图纸会审提出修改建议和审查意见；3.审核施工单位提交的《总体施工组织设计》有关章节和《锅炉专业施工组织设计》；4.审定专业开工报告；5.审核专业上重要施工项目的施工技术措施（方案）及《作业指导书》并督促其贯彻执行；6.审查施工单位的“资质”，施工单位的质保体系；7.严格按业主与施工承包商合同认可的电力建设行业颁发的《验规》、《验标》、《规程》及厂家设计单位的图纸，技术标准要求，对施工质量、工期、安全进行认真检查和有效控制；8.严格按《电气专业项目验收等级划分表》要求执行，尤其是对四级验收项目进行验收和签证；严格按表列的S、H、W点工程控制点实行连续监护（旁站）、检验和见证，特别是隐蔽工程；9.核查和抽检重要的分项工程关键工序、隐蔽工程的分部工程、单位工程和施工技术记录（一、二、三级验收记录），参加阶段性工程和隐蔽工程的质量检验及签证。
发电机温度信号接线引出装置由于汽轮发电机内部温度信号需要引至发电机外部，而发电机内部充满带压氢气，因此必须通过过渡装置（发电机温度信号接线引出装置）引出，以保证发电机内部带压氢气不会泄漏到外部引起安全隐患。
原发电机内部温度信号是由测温接线板上的一个个接线柱引至外部，而每一个接线柱均需要在接线板上开孔，因此每一个接线柱均需要密封，而且电气线路均需采用螺母压接在每一个接线柱上，操作十分不方便，由于开孔数量众多，造成潜在的渗漏点多，容易发生漏油漏氢现象。
而采用新型发电机温度信号接线引出装置（GW4-TY-11-L/M/S）以后则避免了上述缺陷，使机组运行更加安全可靠。

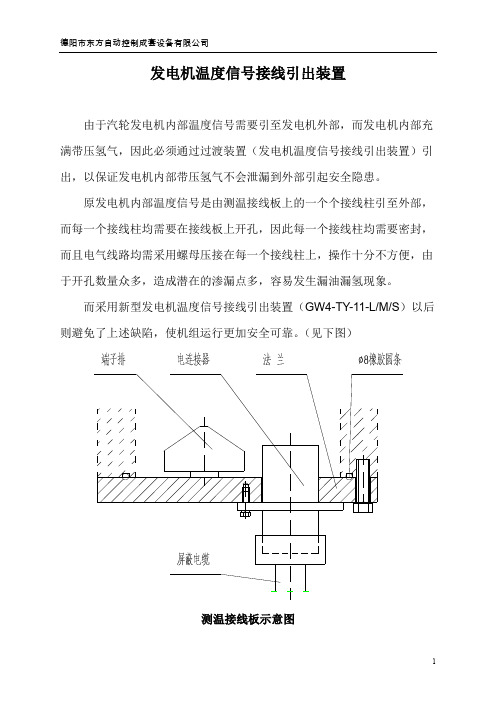

（见下图）测温接线板示意图发电机温度信号接线引出装置说明如下：●首先，电气线路通过定制的电连接器（具有足够的回路保证）接至发电机外部，接线板法兰只开一个孔，以减少可能的渗漏点，保证良好的密封性能；●将原测温接线板上的接线柱更改为电连接器，接线数量比原测温接线板有所增加，电连接器插头位于测温接线板外部，以方便检测。
●测温接线板内面上安装端子排，将电连接器内部连线接到端子排上，测温元件的引线则接到端子排的另一端，不需要采用螺母固定，现场不需要焊接，维护和检修更加方便易行。
●接线板采用经过新工艺特殊处理的铝材，以提高铝材表面硬度，并且减轻接线板本体的重量。
●可选外部接线为特别订制的屏蔽铜芯电缆，更加安全、可靠和便捷。
长度为从本装置至现地盘柜，外部接线的一端在制造厂内焊接在电连接器接的插头上，并做好标记，产品到现场后，直接放线，并将此电缆另一端连接在现场盘柜的端子排上即可，以减少现场的工作量，避免了由于现场场地狭小、操作不便而带来的一些不必要的隐患。
●发电机温度信号接线引出装置法兰根据机座的连接尺寸和密封进行加工，不需要改变机座的连接尺寸。
●电连接器式测温接线板装配完毕后在制造厂内作气密和耐压试验，升压至0.6MPa，保压30min，然后再升压至1.0MPa，保压15min，无渗漏合格。
1 合用范围本作业指导书合用************1号机组工程电机电气与引出线设备安装。
共箱母线、封闭母线、交流励磁母线、直流励磁母线旳安装。
2 编制根据2.1《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）2.2《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）500KV架空电力线路施工及验收规范》（GBJ233-90）2.3《110KV~2.4《电气装置安装工程质量检查及评估规程》（DL/T5161.15161.17—）~2.5**电力设计院设计《发电机小室布置及封闭母线安装》（D-0301）2.6**电力设计院设计《高压厂变、起动/备用变低压侧共箱母线安装》（D-0303A）2.7《电力建设安全工作规程》DL5009.1-2.8《电力建设安全工作规程》(火力发电厂部分) （DL-5009.1-92）2.9《电气装置安装工程旋转电机施工及验收规范》（GB50170-92）2.10《电气装置安装工程电力变压器、油禁电抗器、互感器施工及验收规范》（GB148-90）3 工程概况及重要工作量3.1工程概况***电厂一期（2×600MW）1号机组工程旳发电机采用QFSN-600-2-22C型发电机。
发电机旳制造厂为东方电机股份有限企业。
共箱母线、封闭母线、励磁母线均由北京电力设备总厂成套供应。
励磁系统由南京南瑞电气控制企业提供。
3.2重要工作量3.2.1封闭母线导体Φ900×15/外壳Φ1450×10 220.53m/三相导体Φ150×10/外壳Φ700×5 20.52m导体Φ150×10/外壳Φ700×5 72.54m导体Φ150×10/外壳Φ700×5 21.6m导体Φ150×10/外壳Φ700×5 20.98m导体Φ150×10/外壳Φ700×5 4.3m3.2.2共箱母线外壳880×500，10kV 320m3.2.3交流励磁母线导体4（150×10），箱体700×550 19.20m3.2.4直流励磁母线导体4（120×10），箱体700×500 25.07m3.2.5励磁变压器 3×2200MVA，Ud=8%。
发电机电气与引出线安装危险的辨识和风险评估清单发电机电气与引出线安装是电力行业中常见的工作之一，但同时也存在着一定的危险性。
为了确保工作的安全性，对于相关操作需要进行辨识和风险评估，并采取相应的安全措施。
辨识1.电击风险：由于发电机和引出线具有高电压和大电流特点，如果在未正确断开电源、带电下操作，则会造成电击伤害。
2.机械伤害风险：安装发电机和引出线过程中，需要使用吊装器材进行升降和定位，若使用不当则有可能导致机械伤害。
3.火灾风险：由于发电机和引出线工作时会产生高温并放热，若未对其进行绝缘、散热和泄压处理，则会引发火灾。
4.化学风险：在安装和维护过程中可能涉及到一些化学物质，若未进行必要的安全措施和防护，则会产生毒害或燃爆等化学风险。
风险评估1.电击风险评估：对于带电下操作，需依据工作环境、操作对象和电源情况评估电击的危险性等级，并采取相应措施，例如采用安全工具、断电操作等。
2.机械伤害风险评估：需根据吊装器材的额定载荷、安全升降距离等因素评估机械伤害的危险性等级，并采用合适的吊装器材和保护措施，例如使用吊装带、定位架等。
3.火灾风险评估：需对发电机和引出线的散热装置、绝缘材料和泄压装置进行评估，了解其可靠性，并采用防火措施，例如安装灭火器、设置通风设施等。
4.化学风险评估：需了解涉及化学物质的危险性和防护要求，按照相关标准和规范采取安全措施，例如采用化学防护服、通风设施等。
以上是发电机电气与引出线安装危险的辨识和风险评估清单。
在工作中，需要对这些风险进行认真评估，制定科学合理的安全措施，确保工作的安全和可靠性。
同时也需要对操作人员进行足够的安全培训和指导，提高其安全意识和技能水平。
火力发电工程强制性条文电气分册目录：第一部分电气安装工程强制性条文执行计划表 (3)第二部分强制性条文执行记录表 (18)断路器施工强制性条文执行记录表 (18)电力变压器施工强制性条文执行记录表 (19)母线施工强制性条文执行记录表 (20)电缆施工强制性条文执行记录表 (21)电气设备接地施工强制性条文执行记录表 (22)电气设备接地施工强制性条文执行记录表 (23)接地网施工强制性条文执行记录表 (24)接地线连接施工强制性条文执行记录表 (25)重要设备和设备构架施工强制性条文执行记录表 (26)电缆接地施工强制性条文执行记录表 (27)电气装置本体接地施工强制性条文执行记录表 (28)附属及二次设备接地施工强制性条文执行记录表 (29)接地体焊接施工强制性条文执行记录表 (30)GIS接地施工强制性条文执行记录表 (31)避雷针（线、带、网）施工强制性条文执行记录表 (32)携带式和移动式电气设备接地施工强制性条文执行记录表 (33)输电线路杆塔接地施工强制性条文执行记录表 (34)通信二次系统接地施工强制性条文执行记录表 (35)配电装置接地施工强制性条文执行记录表 (36)旋转电机施工强制性条文执行记录表 (37)盘、柜安装施工强制性条文执行记录表 (38)35KV及以下架空电力线路施工强制性条文执行记录表 (39)低压电器路施工强制性条文执行记录表 (40)起重机接地施工强制性条文执行记录表 (41)起重机电气设备安装施工强制性条文执行记录表 (42)起重机试运强制性条文执行记录表 (44)危险环境电气装置安装强制性条文执行记录表 (45)危险环境通风施工强制性条文执行记录表 (49)同步发电机及调相机交接试验强制性条文执行记录表 (50)直流电机交接试验强制性条文执行记录表 (51)交流电机试验强制性条文执行记录表 (52)电抗器及消弧线圈试验强制性条文执行记录表 (53)互感器试验强制性条文执行记录表 (54)真空断路器试验强制性条文执行记录表 (55)六氟化硫断路器试验强制性条文执行记录表 (56)六氟化硫封闭式组合电器断路器试验强制性条文执行记录表 (57)电力电缆线路试验强制性条文执行记录表 (58)避雷器试验强制性条文执行记录表 (59)1KV以上架空电力线路试验强制性条文执行记录表 (60)接地装置试验强制性条文执行记录表 (61)第三部分强制性条文执行检查表 (62)SF6断路器施工强制性条文执行检查表 (62)主变压器施工强制性条文执行检查表 (63)母线安装施工强制性条文执行检查表 (64)电缆敷设施工强制性条文执行检查表 (65)电气设备接地施工强制性条文执行检查表 (66)电气设备接地施工强制性条文执行检查表 (67)电气设备接地施工强制性条文执行检查表 (68)GIS接地施工强制性条文执行检查表 (69)电缆接地施工强制性条文执行检查表 (70)屋内接地线施工强制性条文执行检查表 (71)屋外地网施工强制性条文执行检查表 (72)避雷针（线、带、网）施工强制性条文执行检查表 (73)接地线焊接施工强制性条文执行检查表 (74)旋转电机施工强制性条文执行检查表 (75)盘、柜安装施工强制性条文执行检查表 (76)35KV及以下架空电力线路施工强制性条文执行检查表 (77)低压电器施工强制性条文执行检查表 (78)起重机安装施工强制性条文执行检查表 (79)起重机安装施工强制性条文执行检查表 (80)起重机试运强制性条文执行检查表 (81)危险环境电气装置施工强制性条文执行检查表 (82)交接试验强制性条文执行检查表 (87)第四部分强制性条文执行汇总表 (89)火力发电工程电气强制性条文执行汇总表 (89)第一部分电气安装工程强制性条文执行计划表表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A表号：5-A电气安装工程强制性条文执行计划表表号：5-A第二部分强制性条文执行记录表断路器施工强制性条文执行记录表表号：5-B-1 编号：电力变压器施工强制性条文执行记录表表号：5-B-2 编号：母线施工强制性条文执行记录表表号：5-B-3 编号：电缆施工强制性条文执行记录表表号：5-B-4 编号：表号：5-B-5 编号：1/2表号：5-B-5 编号：2/2接地网施工强制性条文执行记录表表号：5-B-6 编号：接地线连接施工强制性条文执行记录表表号：5-B-7 编号：重要设备和设备构架施工强制性条文执行记录表表号：5-B-8 编号：电缆接地施工强制性条文执行记录表表号：5-B-9 编号：电气装置本体接地施工强制性条文执行记录表表号：5-B-10 编号：附属及二次设备接地施工强制性条文执行记录表表号：5-B-11 编号：接地体焊接施工强制性条文执行记录表表号：5-B-12 编号：GIS接地施工强制性条文执行记录表表号：5-B-13 编号：避雷针（线、带、网）施工强制性条文执行记录表表号：5-B-14 编号：携带式和移动式电气设备接地施工强制性条文执行记录表表号：5-B-15 编号：输电线路杆塔接地施工强制性条文执行记录表表号：5-B-16 编号：通信二次系统接地施工强制性条文执行记录表表号：5-B-17 编号：配电装置接地施工强制性条文执行记录表表号：5-B-18 编号：旋转电机施工强制性条文执行记录表表号：5-B-19 编号：盘、柜安装施工强制性条文执行记录表表号：5-B-20 编号：35KV及以下架空电力线路施工强制性条文执行记录表表号：5-B-21 编号：低压电器路施工强制性条文执行记录表表号：5-B-22 编号：起重机接地施工强制性条文执行记录表表号：5-B-23 编号：起重机电气设备安装施工强制性条文执行记录表表号：5-B-24 编号：（1/2）起重机电气设备安装施工强制性条文执行记录表表号：5-B-24 编号：（2/2）起重机试运强制性条文执行记录表表号：5-B-25 编号：表号：5-B-26 编号：（1/2）表号：5-B-26 编号：（2/2）危险环境电气设备接地施工强制性条文执行记录表危险环境电气设备接地施工强制性条文执行记录表表号：5-B-27 编号：（2/2）危险环境通风施工强制性条文执行记录表表号：5-B-28 编号：同步发电机及调相机交接试验强制性条文执行记录表表号：5-B-29 编号：。
发电机电气与引出线安装一、编制依据1、中南电力设计院关于新疆楚星能源五星热电联产新建工程图纸。
电气图册F06461S-D0401《封闭母线安装图》、F06461S-D0402《发电机出口小间安装图》、F06461S-D0403《交直流励磁母线安装图》、中国能源建设集团镇江华东电力设备制造厂图纸资料.3、GB50149—2010《电气装置安装工程母线装置施工及验收规范》4、GB50150-2006《电气装置安装工程电气设备交接试验标准》5、DL/T 5161.7-2002《电气装置安装工程旋转电机施工及验收规范》6、GB150170—2006《电气装置安装旋转电机施工及验收规范》7、DL/T754-2001《铝母线焊接技术规程》8、设备厂家（哈尔滨电机厂有限责任公司)资料及安装使用说明书9、《职业安全卫生与环境管理规程》10、《工程建设标准强制性条文》电力工程部分—2006版；11、湖北省电力建设第二工程公司管理体系文件（2008版）及管理作业文件汇编（2008版)；12、电力建设安全工作规程（DL5009.1—2002）二、施工内容新疆楚星能源五星热电联产新建项目发电机电气与引出线安装1、发电机定子检查、转子检查及通风实验。
2、发电机出线及CT安装。
3、发电机出线绝缘包扎。
4、发电机离相母线及交直流励磁母线安装.5、中性点盘柜、电压互感器及避雷器柜安装、励磁变、励磁盘柜的安装。
发电机与主变压器之间的全连式离相封闭母线，中性点柜、电压互感器及避雷器柜布置在发电机小间，励磁变由主回路封闭母线T接布置在发电机小间。
发电机封闭母线由主厂房4m平台引出汽机房后与主变压器低压侧套管连接；厂用分支离相封闭母线在主厂房外由发电机封闭母线T接引入高压厂用变压器高压侧套管，起/备变低压侧共箱母线引入汽机房,接入6KV厂用配电装置进线柜;高厂变压器低压侧封闭母线经电缆转接柜引入主厂房，接入6KV厂用配电装置进线柜。
励磁变与励磁交流输入柜之间采用交流共箱封闭母线连接，励磁直流输出柜与发电机转子集电环之间采用直流共箱封闭母线连接。
施工方案工程名称：纳雍二电厂4×300MW机组新建工程名称：发电机电气及引出线安装编制单位：综合三处电自高压班编制人：专职工程师：施工管理科：质量管理科：安全管理科：总工程师：贵州电力建设第一工程公司纳雍电厂项目分公司编制时间 2005 年 9 月 20 日目录1.编制依据2.工程概况3.施工方案和流程及注意事项4.施工计划5.质量控制措施及标准，质检计划，关键工序的质量检验记录表6.安全控制措施、文明施工计划及管理措施7.机工具配备1．编制依据1．1．《纳雍二电厂4×300MW施工组织总设计》1．2．《纳雍二电厂项目工程电气专业施工组织设计》1．3．贵州电力设计院施工图52-F067S-D0301《#1、#2发电机小室布置及封闭母线安装图》。
1．4．贵州电力设计院施工图52-F067S-D0302《#3、#4发电机小室布置及封闭母线安装图》。
1．5．《火电施工质量检验及评定标准》第五篇：电气装置。
1．6．《电气装置安装工程旋转电机施工及验收规范》GB 50170-92。
1．7．《电气装置安装工程母线装置施工及验收规范》GBJ 149-90。
1．8．《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171-92。
1．9．《电力建设安全工作规程》。
1．10．《安全文明施工手册》。
1．11．《贵州电力公司关于实现安全文明施工的若干意见》1．12．江苏长江沃特电气有限公司的产品安装使用说明书1．13．《电力建设安全健康与环境管理工作规定》2．工程概况2．1．工程概况发电机电气及引出线安装主要分三个部分：发电机电气安装、发电机封闭母线安装及发电机励磁母线安装。
我部承建的＃3、＃4发电机系上海汽轮发电机有限公司生产的QFSN—300-2型汽轮发电机，采用静止自并励励磁方式。
发电机出口电压为20kV，采用江苏沃特电器设备厂生产的QZFM型全链式离相封闭母线与主变压器和高压厂用变压器相连，主回路封闭母线额定电流为12500A，外壳直径φ1050×8，母线直径φ500×12，相间距离为1300mm；厂用变分支段、电压互感器避雷器分支段及励磁变分支段的封闭母线额定电流为1600A，外壳直径φ700×5，母线直径φ150×10，相间距离为1085mm。
发电机出口及引出线安装1. 引言发电机出口及引出线安装是发电系统中非常重要的一部分，确保发电机输出的电能能够正常接入到输电系统中。
本文将介绍发电机出口及引出线的概念、安装步骤和注意事项。
2. 发电机出口线概述发电机出口线，又称为发电机引线，是将发电机产生的电能从发电机引出，接入到输电系统中的导线。
发电机出口线通常由多根电缆组成，根数和截面积的选择需根据实际需要和电气设计进行确定。
3. 发电机引线安装步骤3.1 准备工作在进行发电机出口及引出线的安装之前，首先需要做好以下准备工作： - 确定发电机出口线的根数和截面积； - 准备好所需的电缆及配件，包括电缆槽、接线端子等； - 确定好发电机引出线的路径，并进行测量和标记。
3.2 安装电缆槽根据实际情况，确定好电缆槽的位置和长度，并进行固定安装。
电缆槽应具有良好的机械强度和耐腐蚀性能，并且能够方便地进行电缆的敷设。
3.3 敷设电缆将事先准备好的电缆按照测量和标记的路径敷设到电缆槽中。
在敷设电缆时，应注意以下事项： - 避免电缆过弯或过分拉伸，以免损坏电缆绝缘层； - 在敷设过程中，必要时可以使用一些固定设施，例如电缆夹、悬挂器等，以确保电缆的稳定；- 对于有多根电缆的情况，应注意保持各根电缆之间的距离，避免相互干扰。
3.4 接线在安装好电缆后，需要将其接入到发电机和输电系统的连接点上。
接线时，应注意以下事项： - 采用合适的接线端子，并根据电缆截面积的大小选择合适的连接方式； - 在接线过程中，应确保接线端子与电缆之间的紧固可靠，并表面无明显的腐蚀和氧化现象； - 在进行接线之前，应确保发电机和输电系统的电气系统已切断电源，以免发生触电危险。
3.5 绝缘和防护工作在完成接线之后，需要对电缆进行绝缘和防护，以确保安全可靠的运行。
具体的工作内容包括： - 对接线端子进行绝缘处理，可以使用绝缘胶带等材料进行包裹；- 对电缆槽进行盖板封闭，以防止外界灰尘和水分的侵入； - 对整个引出线进行视觉检查，确保无损耗、无松动、无破损等问题。
文件编号：发放编号：***电厂新建工程发电机电气与引出线安装施工作业指导书*****有限公司二○**年五月****电厂新建工程发电机电气与引出线安装施工作业指导书编制：审核：批准：批准日期：年月日目录一.工程概况 (3)二.编制依据 (3)三.施工准备 (3)四.施工工艺和方法 (5)五.质量保证措施 (10)六.安全保证措施 (10)七.环境因素辨识与评价 (12)一．工程概述1.1工程概述****电厂新建工程，本期新建额定容量为15MW的发电机组2台。
发电机出线小室设置在4米平台，电抗器小室设置于零米。
发电机主出线经电流互感器与封闭共箱母线连接，封闭母线通过穿墙结构出主厂房与主变压器低压侧相连。
一段分支共箱封闭母线进PT柜和励磁变柜小室，一段分支共箱封闭母线经厂用分支断路器柜与电抗器相连，电抗器引出线至厂用6KV工作段。
发电机中性点出线经电流互感器连接一台避雷器。
1.2主要工作量主回路封闭母线 2000A 67米/三相厂用分支回路封闭母线 1000A 4.8米/三相PT柜 2面PT&LA柜 2面励磁变压器柜 2面分支断路器柜 2面高压厂用电抗器柜 2面中性点避雷器 2台发电机出线电流互感器 12台二．编制依据东北电力设计院图纸F612S-D0301《电气专业施工组织总设计》《电气装置安装工程施工及验收规范合编》《电力建设安全工作规程》火力发电厂部分 DL5009.1-2002《电气装置安装工程质量检验及评定规程》DL/T5161.1—5161.7-2002《电力建设安全健康与环境管理工作规定》2002-01-21三．施工准备3.1施工技术准备3.1.1施工图纸已经业主、监理公司、设计院及施工单位四方会审，基本满足施工要求。
3.1.2施工人员已通过三级安全教育考试并经专业培训合格，取得上岗证。
3.1.3施工人员应熟悉设计院图纸及规范，并在作业前进行安全、技术交底。
3.2现场条件3.2.1结束室内工作，室内无积水、杂物，门窗待设备安装后进行安装。
3.2.2土建施工已满足安装的条件，并在施工时与土建及其它专业互相密切配合3.2.3设备到货齐全，材料满足要求。
3.3施工机具3.4施工材料准备3.5施工人员准备四．施工工艺和方法4.1发电机引出线及电气设备安装4.1.1安装工艺流程安装前准备→发电机定子检查→附件电气试验→套管安装→过渡引线安装→引出线绝缘包扎→转子通风检查→配合机务安装及整体密封试验→电刷的安装→验收4.1.2验收与保管汽轮发电机运到现场后，会同设备管理部门、监理、业主、供货方等有关人员检查发电机随机供的产品合格证明、技术文件、安装证明书、产品使用说明书、产品主要图纸、试验报告、交货明细等资料是否齐全。
并详细检查清点设备及附件的规格、型号、数量是否符合设计。
检查设备外观是否有损伤、变形、锈蚀、裂纹等缺陷。
对小型附件如出线套管、绝缘包扎材料等，存放在温度适宜、清洁、干燥的仓库内。
定期使用兆欧表检查定子转子线圈的绝缘电阻，判断绕组绝缘情况，并做好详细记录。
4.1.3安装前的准备根据厂家提供的安装使用说明书，熟悉发电机的结构，编制详细的施工作业指导书和技术措施。
准备施工工具、安装材料和劳动力。
由专业调试人员进行定子出线套管的耐压试验，PT、CT的电气试验。
4.1.4发电机定转子情况的检查发电机定子就位后及穿转子前，应用吸尘器清除铁芯、绕组表面的尘土，并用干净的白布、酒精擦净绕组表面的脏物、油垢，保证定转子洁净；检查转子通风孔畅通无阻塞；检查定子铁芯硅钢片无锈蚀、松动、损伤或金属性短接；定子绕组的绝缘表面完整，无伤痕和起泡现象；检查转子上的紧固件应紧牢，平衡块不得增减或变位，平衡螺丝应锁牢。
4.1.5发电机引出线安装4.1.5.1共箱母线与发电机母线连接装置安装及过渡引出线安装检查套管应符合设计要求。
安装前应进行套管气密性试验，合格后再进行安装。
套管接线端子的安装方向符合图纸规定，不得装错。
过渡引线安装时根据编号进行安装，紧固力矩值应符合规定。
4.1.5.2引出线绝缘包扎引出线绝缘包扎在套管及过渡引线安装完毕，并经水压试验合格后才能进行。
施工准备：按制造厂提供的资料准备好包扎用各类绝缘材料和工具。
提前布置好通风设施、安全照明以及消防器材。
按图纸说明用规定材料及包缠层数进行绝缘包扎，表面涂覆盖漆，全面检查，确认无问题后，方可清理工具，清扫现场。
4.2封闭母线安装4.2.1概述发电机封闭母线从汽机房4.9米层上引出，穿过A列墙接至主变各相低压侧套管，封母采用拖板车运至安装区域，再分类吊装，室内部分吊至安装平台再用倒链倒至安装位置，室外部分采用8吨吊车依次吊装。
封母焊接时必须在干燥情况下才能焊接，在阴雨天气时需搭设防雨防风棚。
4.2.2主封母安装顺序：检查支座安装封母就位封母调整封母连接4.2.3熟悉图纸，清点封闭母线安装所有材料均齐全，无损伤及变形，核对各材料型号、规格、尺寸均与图纸设计相符。
4.2.4以发电机出线套管与主变低压侧套管为基准，找出主封母B相中心线位置，再根据设计尺寸和标高确定支座安装位置和标高，调整好标高后将支座安装固定牢固，高度误差不大于2mm，注意核查土建地面标高。
焊缝应饱满，无虚焊、漏焊现象，然后将所有焊接面涂刷防腐漆和银粉。
4.2.5按分段图、相序、编号、方向和标志正确放置封闭母线，吊装时不得用裸钢丝绳绑扎，不准将母线重叠放置或在外壳上进行其它作业。
外壳内和绝缘子必须擦拭干净，不得有遗留物品。
4.2.6安装时每相外壳的纵向间隙应分配均匀，封母焊接前先调整好封母与变压器套管、发电机出口引线等各设备接口，使之与设备连接偏差符合要求，再调整转角段、短路板处等特殊段，最后调整其余各段，并将误差均匀分布在各个段口上，检查接口轴向偏差小于2mm，距离满足抱箍接头搭接尺寸要求。
4.2.7主封母、分支封母安装完后，按要求电科院对封母进行交流耐压试验。
4.2.8 PT柜、避雷器柜安装位置要保证与封母接口能正确连接。
4.2.9接地安装。
根据图纸要求将封母外壳、相间短路板及其它应接地处完好接地。
4.3基础型钢安装4.3.1根据草图尺寸，用切割机下料。
4.3.2根据设计图纸在配电间标出基础型钢标高，不平处用小块垫铁垫平。
4.3.3准备一些与预埋铁大小相仿，厚度不一的垫铁。
4.3.4将下好的料平放在预埋件上。
4.3.5根据土建标高，用水准仪测量基础型钢标高，不平处用小块垫铁垫平。
4.3.6用铁水平测量，微调基础型钢标高，调整完毕，将垫铁与预埋件、垫铁与基础型钢焊牢。
焊缝要求焊满、焊均匀。
4.3.7基础型钢应有不同的两点用扁钢与室内接地网可靠连接，这项工作应在土建铺地面以前完成,并经过监理验收。
4.3.8基础型钢安装应符合下列质量要求：1）基础型钢安装允许偏差应符合下列要求，图纸有特殊要求以图纸为准：4.4盘柜就位安装4.4.1已联系好25T汽车吊、平板车、行车，准备好足够强度的钢丝绳、尼龙绳、卡环，或其它物品。
4.4.2根据盘面上的标识和设计图纸对照，每次吊装的是同一室内的相邻盘柜，并要考虑由内到外的就位原则。
4.4.3根据盘柜单重和平板车所能承重并通过实际观察来定每次所拉盘柜面数，盘的包装物要求完好。
4.4.4所有盘柜要用钢丝绳拦腰进行捆绑牢固，运输过程中要有两人跟车进行监护，行车速度要缓慢，发现摇晃严重或其它异常要及时进行处理后方可继续行走。
4.4.5进入配电室时，利用行车吊到发电机小室门口，采用倒链吊起，在配电室门口垫上滚杠边撬边替换滚杠，直到就位为止。
4.4.6将同一排盘柜摆放整齐,用吊线坠测量的方法调整每一面盘的垂直度，精确测量两侧盘柜中第一块盘柜之间的距离是否与安装母线桥尺寸相符。
相符后,将盘柜柜底四脚焊接牢固，焊缝长度不小于30mm。
4.4.7第一面固定好后，其余依次靠拢，逐个调整固定，盘间接缝符合规范。
4.4.8用试灯测量柜体与基础的接触要良好。
4.4.9盘柜安装应符合下列质量要求：1)盘柜安装允许偏差：2)盘柜及盘柜内设备与各构件间连接应牢固。
3)盘柜安装完毕要及时用塑料布进行遮盖。
五．质量保证措施5.1 建立完整的质量管理体系，从分项目负责人到质检员，技术员，班组长层层把关，严格按设计图纸及规范要求进行施工。
5.2 做好过程控制，及时排除质量隐患，保证每道工序的施工质量，做好施工记录，上道工序验收合格后，方可进行下道工序的施工。
5.3 认真办理工序交接手续。
土建预埋要符合基础型钢的安装要求。
5.4 认真进行施工技术交底，材料员对设备及材料质量进行跟踪检查，发现问题及时反馈并解决，技术员、质量员对安装质量把关，将质量隐患消除在萌芽状态。
5.5 建立、健全班组自检制度和质量检查奖罚制度，做到边施工边自检，工程完，自检完，二级验收完。
5.6 盘柜安装及调整试验当天收工前都要将盘门关好，并将盘柜保护好，以防盘柜造成二次污染。
六．安全保证措施6.1 安全施工的方法6.1.1安全方针：安全第一，提高全员素质。
预防为主，控制施工危险。
6.1.2安全目标：不发生人身死亡和重伤事故；不发生重大机械设备、火灾、责任交通事故；不发生严重职业伤害不发生轻伤事故；力争实现无违章现场，实现无违章工程；建设安全文明施工窗口，创全国一流安全文明施工现场；6.2 安全预控措施6.2.1对职工经常进行安规教育和培训，提高他们的安全意识和自我保护意识，坚持“三不伤害”的原则。
6.2.2电动工具接线应规范，坚持做到“一机、一闸、一保护”。
6.2.3严禁将电源线直接插入插座内使用。
6.2.4在夜间或光线不足的地方进行施工时应布置足够的照明。
6.2.5安全装置及设施严禁私自拆除，挪作他用，若施工需要拆除时，应征求安监部门及原搭设单位的同意。
施工结束后应按原样恢复。
6.2.6在易燃、易爆区域周围动用电火焊施工时，必须采取相应防火措施方可进行施工。
6.3安全文明施工6.3.1施工现场禁止吸烟，杜绝“五头”现象的发生。
6.3.2电焊机、切割机接线规范整齐，并在有人监护下进行，防止发生触电事故。
6.3.3不准在切割机上打磨任何铁构件。
焊线、焊把绝缘要良好，不能有破损的地方；焊工一定要戴电焊手套，预防触电事故的发生。
6.3.4垃圾、废料的现场文明施工原则要集中存放，严禁乱倒乱扔。
坚持做到“谁施工、谁负责，边施工、边清理”的现场文明施工原则。
