第一章绪论1.1开孔补强的重要性在压力容器设计中，为满足工艺操作，容器制造、安装、检验及维修等要求，开孔是不可避免的。
由于容器开孔以后，不仅消弱了容器的整体强度，而且还因开孔引起的应力集中以及接管和容器壁的连接造成开孔边缘的局部的高应力，这种高应力可以达到容器筒体一次总体薄膜应力的3倍，某些场合甚至会达到5~6倍，再加上接管有时还会受到各种外加载荷的作用而产生的应力温差产生的热应力，使得开孔接管处的局部应力进一步的提高。
又由于材质和制造缺陷等各综合作用，开孔接管附近就成了压力容器的破坏源—主要疲劳破坏和脆性裂口。
因此，压力容器设计中必须充分考虑开孔的补强问题。

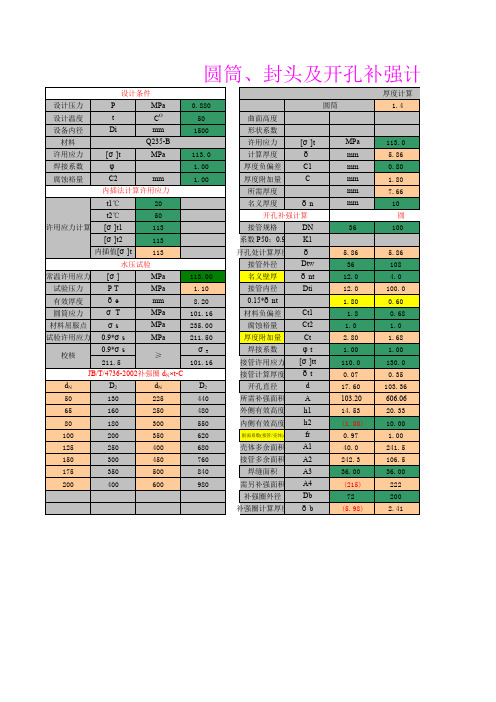

1.2 开孔补强的设计方法(一)等面积补强法采用此方法要求容器开孔后,在容器和接管连接处周围的补强金属必须等于或大于开孔缩消弱的金属量(已通过孔截面的投影面积计算)。
它是根据补强后，强度安全系数为4~5的经验制订，希望不降低容器开孔后的平均应力。
这种补强方法比较安全可靠，使用简便，就是在接管同时受到内压、弯矩、推力等作用也能够给出足够的安全裕度。
但对不同的接管进行补强时，会得到不同的应力集中系数。
等面积补强应以在开孔中心截面上的投影面积进行计算，使补强材料的截面积不小于因开孔而挖掉的金属面积。
补强材料一般需与壳体材料相同，补强材料许用应力小于壳体的时，补强面积按壳体材料与补强材料许用应力之比而增加。
若补强材料的许用应力大于壳体的许用应力，所需的面积不得减少。
(二)根据弹塑性失效准则的设计方法这种补强方法，允许补强后的容器在开孔附近出现塑性变形。
在一次加载过程中出现的一定量的塑性变形，在第二次以后的重复加载中，除了蠕变效应外，不会再出现新的塑性变形。
只要一次应力加上二次应力小于三倍许用应力即两倍的屈服应力，容器就认为是安定的。
这种补强方法是根据美国压力容器研究委员会(PVRC)在圆筒和球壳上装有单根圆筒形径向接管的研究结果得出，其基本的出发点是从应力分类中的安定性概念出发，为维持开孔接管区的安定而僵局部高应力点的虚拟应力限制于δ2s,且将开孔并补强后壳体的屈服压力维持在为开孔时的98%的屈服压力。
- 43 -第6期压力容器大开孔补强计算方法实例分析王嘉瑶，翟新锋（中泰创新技术研究院有限责任公司， 新疆 乌鲁木齐 830000）[摘 要] 在压力容器设计中，经常面临着大开孔补强问题。
在壳体上开孔影响其承压能力，且开孔的大小、尺寸受到诸多限制，补强方法也多种多样。
本文总结了常用的几种开孔补强计算方法，如等面积法、分析法和压力面积法，并通过对某φ2000卧式容器开φ800孔的实例进行计算和分析，有助于设计人员更好地理解和应用这几种补强方法。
[关键词] 压力容器；大开孔；等面积法；分析法；压力面积法作者简介：王嘉瑶（1998—），女，湖北人，本科学历，在中泰创新技术研究院有限责任公司从事设备设计工作。
1 前言大开孔一般被定义为超过限制值的开孔。
大开孔会削弱壁厚的强度，且孔边缘薄膜应力和弯曲应力都较大，因此最常用的等面积法在大开孔上一般不能使用。
化工装置中，常使用带水包的压力容器，利用油水密度差进行油水分离。
而水包的公称直径普遍和设备直径较为接近，即d/D 较大，这时就需要考虑大开孔补强。
本文用三种方法对一个设计压力0.42MPa ，设计温度60℃，内径φ2000，C1=0.3mm ，C2=2mm 的卧式容器筒体上开φ800孔的设计实例进行计算和简单分析比较。
图1 圆筒开孔补强等面积法与分析法适用范围图2 算例示意图2 等面积法等面积法就是用补强材料在壳体开孔附近一段距离内对开孔削弱的承载面积给予等面积补偿。
它的理论基础仅考虑了壳体中存在的拉伸薄膜应力，类似双向受拉伸开有小孔的无限大平板上孔边的应力集中，所以对小直径的开孔安全可靠。
除此之外，还具有长期的使用经- 44 -论文广场石油和化工设备2021年第24卷验，开孔较大时只要对其开孔尺寸和形状等给予一定的配套限制，也能保证安全，是一般开孔的首选算法。
此方法适用于在受压筒体或者平封头上开圆孔、长短径比小于等于2的椭圆或长圆形孔。
因为本次开孔接管垂直于筒体，所以满足这部分要求。
补强圈尺寸计算公式全文共四篇示例，供读者参考第一篇示例：圆形管道在工程施工中经常会用到，对于圆形管道上的圆环，我们需要进行合适的尺寸计算，以确保其牢固性和耐久性。
补强圈是一种增强圆环强度和稳定性的重要结构元件，其尺寸计算是一项关键的工作。
本文将介绍补强圈尺寸计算的基本公式和方法，希望能为工程人员提供一些参考和帮助。
我们来看一下补强圈的作用和结构。
补强圈通常位于圆环的内侧或外侧，是用来增加圆环的承载能力和抗拉能力的。
在圆环受到外部力或载荷作用时，补强圈可以有效地减小圆环的变形和应力集中，从而提高整个结构的稳定性和安全性。
补强圈通常采用钢材、铸铁或合金材料制作，其尺寸和形状也会根据具体工程需求来确定。
在进行补强圈尺寸计算时，首先需要确定圆环的直径和厚度，以及圆环所受的载荷和应力。
根据圆环的几何形状和力学特性，可以得到以下基本的补强圈尺寸计算公式：1. 补强圈的宽度计算公式：补强圈的宽度通常取决于圆环的直径和材料的强度。
一般来说，补强圈的宽度越大，其承载能力和抗拉能力也就越强。
补强圈的宽度计算公式可以表示为：\[b = K \times d\]b为补强圈的宽度，d为圆环的直径，K为一个根据具体工程情况确定的系数。
通过以上的基本公式，我们可以初步计算出补强圈的尺寸，并根据具体工程需求来进一步优化和调整。
在进行补强圈尺寸计算时，需要注意考虑圆环的几何形状、材料特性、载荷情况以及安全系数等因素，以确保补强圈的设计符合工程标准和要求。
补强圈的尺寸计算是一项复杂而重要的工作，需要综合考虑多种因素，并依据科学的方法和理论来进行。
只有经过严谨的计算和评估，才能保证补强圈在工程实践中的有效性和可靠性。
希望本文的介绍能够为工程人员提供一些帮助和指导，使他们在实际工作中能够更好地应用和掌握补强圈的尺寸计算方法。
祝各位工程同行工作顺利，谢谢！第二篇示例：圈尺补强是指在圈尺上添加额外的材料以增加其结构强度和稳定性。
圈尺主要用于测量长度、角度和直线的工具，在建筑、机械、制造和制图等领域中得到广泛应用。
容器开孔及开孔补强为了使压力容器能正常操作，在筒体和封头上常设置如进、出料口，压力表、温度计等接口及视镜、液面计等附件。
为了安全以及维修方便，“容规”第40条也规定，压力容器必须开设检查孔（包括人孔、手孔、螺纹管塞检查孔）。
因此，在容器上开孔是不可避免的，主要是要考虑开孔的位置，大小、连接结构和开孔补强问题。
1．容器开孔附近的应力集中压力容器开孔后，不但削弱器壁强度，而且，在开孔附近形成应力集中。
（1）应力集中系数容器的开孔集中程度是用应力集中系数K来表征的，“K”的定义是开孔处的最大应力值与不开孔时最大薄膜应力之比。
开孔接管处的应力集中系数主要受下列因素影响：a．容器的形状和应力状态由于孔周边的最大应力是随薄膜应力的增加而上升的，圆壳的薄膜应力是球壳的两倍，所以圆筒壳的应力集中系数大于球壳。
同理，圆锥壳的集中系数则高于圆筒壳。
b．开孔的形状、大小及接管壁厚开方孔时应力集中系数最大，椭圆孔次之，开圆孔最小。
接管轴线与壳体法线不一致时，开孔将变为随圆形而使应力集中系数增大。
开孔直径越大，接管壁厚越小，应力集中系数越大，故减小孔径或增加接管壁厚均可降低应力集中系数。
插入式接管的应力集中系数小于平齐接管。
（2）容器开孔接管处应力集中的特点在实际上生产中，容器壳体开孔后均需焊上接管或凸缘，而接管处的应力集中与壳体开小圆孔时的应力集中并不相同。
在操作压力作用下，壳体与开孔接管在连接处各自的位移不相等，而最终的位移却必须协调一致。
因此，在连接点处将产生相互约束力和弯矩。
故开孔接管处不仅存在孔边集中应力和薄膜应力，还有边缘应力和焊接应力。
另外，压力容器的结构形状、承载状态及工作环境等，对接管处的应力集中的影响均较开孔复杂。
所以，容器接管处的应力集中较小孔严重得多，应力集中系数可达3-6。
但其衰减迅速，具有明显的局部性，不会使壳体引起任何显著变形，故可允许应力峰值超过材料的平均屈服应力。
开孔补强的目的的在于使孔边的应力峰值降低至允许值。
压力容器圆筒开孔补强计算方法研究应力集中危害问题要通过正确的方式强化管理，实现补强计算分析，进而充分的保障压力容器的安全性，提升整体的经济性。
通过开孔补强计算方式，可以有效的解决此种问题。
1.压力容器圆筒大开孔补强计算方法应用价值多数工程具有复杂化、大型化以及工艺特殊的特征，在施工中一些压力容器要通过较大的开孔接管进行处理，此种方式会转变原有容器的应力状态，消弱压力容器的强度。
针对与柱壳容器，开孔之后会导致其受到接管弹性约束的影响，导致容器主管的开孔附近受到薄膜应力状态轴向力以及环向力的影响，出现弯矩以及扭矩等问题。
为了提升整体稳定性，在实践中针对一些大开孔设计y要通过科学合理的方式分析受力状况，进而保障施工安全性，提升整体质量。
2.压力容器圆筒大开孔补强计算方法2.1压力面积法通过欧盟标准压力面积法，综合我国实际状况，在被开孔削弱面积补在孔的周围，给出其需药补强的具体面积，不计孔周边的应力集中问题。
开孔补强设计主要的要求就是基于结构进行静力强度分析，基于一次应力强度出发，分析开孔边缘二次应力安定性。
综合其安全系数以及实践经验系统分析。
此种方式对于开孔边缘的应力强度进行分析是否满足一次总体以及局部中对于薄膜应力静力强度要求。
通过对补强范围材料平均薄膜应力控制的方式达到进行应力强度的控制与管理，要保障其在一倍的许用应力。
综合压力在壳体受压面积产生的荷载以及有效补强范围中的课题、接管。
补强材料面积承载能力平衡的相关静力平衡条件则可以确定其进行接管补强计算的方式。
在壳体以及接管、补强材料相同的时候要根据以下公式进行补强计算公式为：P表示的是设计压力。
2.2分析法分析法就是根据弹性薄壳理论获得的应力分析方式。
主要就是在内压作用之下其具有径向接管圆筒开孔的补强设计分析。
分析法设计准则与压力面积法之间具有一定的差别。
此种方式的模型假定接管以及壳体属于连续性的整体型结构，其计算模型如下图所示。
在应用分析法的时候，要保障焊接接头的质量，保障其整体焊透性。
