18种电源模块维修一、故障概述和故障原因分析彩电无光、无图、无声(三无)，测量电源厚膜块、保险管均已损坏，连换连烧。
有时还连带损坏开关电源电路中的诸多元件，连带损坏电阻、三极管、“行管”、场输出块和微处理器。
总之，这是一种综合性的故障，称为“屡换屡烧电源厚膜块”。
1．应用于彩电开关电源中的电源厚膜块型号(1)早期型号：STR440、STR450、STR45l、STR45lA、STR456、STR5004l、STR51041、STR52041、STR53041、STR59041、STRll006、STR50103、STR40090、STR3100、STR6533、STR6303、STR6208、STR6020、STR5041、STR50115、STR5412、。
HG5412、IX0689XEZZ、JU0114、JU0130、JU0086、HMOll4、STR6307、STR-S6309、STR-S6308、STR-S6709、STR-D5095等。
(2)近几年来流行机心(机型)采用电源厚膜块的型号：STR-G8656、STR-G8656D、STR-F6706、STR-F6707/A、STR-下6653、STR-F6654、STR-F6656、STR-F6454、TDA16846、TDA460l、TDA4605、TE5226l/TEA5170、STR-Z3302、TEA2280/TEA5170、MC44603P、SMR6200A、STR-D5095A、STR-D660l、STR-M6529、SMR6200A、STRM6833BF04。
2．屡换屡烧电源厚膜块的常见原因(1)开关电源+B电压升高导致屡烧电源厚膜块。
①找到开关厚膜块内置开关管的基极引脚。
该脚上一般接有脉宽调制电解电容，该电容靠近大功率电阻及散热片，极易受热变质，导致电压升高。
因此可先换新此电容试一试。
②检查稳压控制环路元件。
如：光电耦合器损坏，造成稳压电路失控，+B电压异常升高，厚膜块呈过流性损坏。
LA76810引脚功能及测试数据引脚功能工作电压/V 对地电阻（R×1KΩ）正测/Ω 反测/Ω1 音频输出 2.0 3.9K 3.8K2 调频输出 1.9 7.0K 8.5K3 图象中频AGC滤波2.1 7.4K 9.0K4 RF AGC输出 3.5 6.8K 16K5 图象中频输入 2.6 7.2K 8.2K6 图象中频输入 2.6 7.2K 8.2K7 地0 0 08 中频电源 4.6 0.5K 0.5K9 滤波 1.5 7.4K 9.5K10 AFT输出 2.2 7.0K 8.8K11 总线数据线 4.4 4.3K 5.5K12 总线时钟线 4.3 4.3K 5.5K13 自动亮度限制 3.9 5.6K 4.5K14 R输入0.5 7.2K 8.6K15 G输入0.5 7.2K 8.6K16 B输入0.5 7.2K 8.6K17 消隐输入0 3.4K 3.4K18 RGB电源7.2 0.7K 0.7K19 R输出 2.0 5.5K 7.8K20 G输出 1.9 5.6K 7.8K21 B输出 2.0 5.5K 7.8K22 同步分离输出0.2 5.8K 8.0K23 场输出 2.2 2.0K 2.0K24 场锯齿波滤波 1.2 7.4K 8.6K25 行电源 4.9 0.7K 0.7K26 行AFC滤波 2.4 7.4K 9.1K27 行输出0.5 2.2K 2.1K28 行逆程脉冲输入0.8 7.2K 8.2K29 VCO基准 1.4 4.9K 4.8K30 4MHz时钟输出0.1 5.4K 9.1K31 电源 4.7 0.5K 0.5K32 滤波7.5 4.8K ∞K33 地0 0 034 SECAM B-Y输入 1.6 7.5K 8.2K35 SECAM R-Y输入 1.6 7.5K 8.4K36 C-AFC滤波 3.5 7.8K 8.8K37 FSC输出 2.1 7.0K 8.2K38 4.43MHz晶振 2.5 7.6K 8.8K39 色度APC滤波 2.7 7.5K 8.4K40 视频输出 2.2 7.5K 9.0K41 地0 0 042 外接视频输入 2.3 7.6K 9.0K43 V/C/D电源 4.7 0.5K 0.5K44 视频输入 2.4 7.5K 9.1K45 黑延伸滤波 1.6 7.5K 8.2K46 视频输出 1.9 1.8K 1.7K47 图象中频APC滤波0.9 7.5K 9.0K48 视频检波 3.9 1.1K 1.0K49 视频检波 3.9 1.1K 1.1K50 VDO滤波 2.2 7.2K 9.0K51 外接音频输入 1.6 7.5K 8.8K52 伴音中频输出 1.6 7.2K 9.0K53 伴音中频APC滤波1.9 7.4K 9.0K54 伴音中频输入 2.8 7.6K 9.1KLA76810相信大家都不陌生，但在组装机上却的故障表现却千奇百怪；笔者将一些实践维修结论公布于此，供大家探讨。
小信号解码集成块LA76810ALA76818A引脚功能和应用电路图纸LA76810A引脚功能 LA76818A引脚功能引脚功能工作电压/V 对地电阻（R×1KΩ）正测/Ω反测/Ω1 音频输出 2.0 3.9K 3.8K2 调频输出 1.9 7.0K 8.5K3 图象中频【AGC】滤波 2.1 7.4K 9.0K4 RF 【AGC】输出 3.5 6.8K 16K5 图象中频输入 2.6 7.2K 8.2K6 图象中频输入 2.6 7.2K 8.2K7 地 0 0 08 中频dianyuan电源 4.6 0.5K 0.5K9 滤波 1.5 7.4K 9.5K10 AFT输出 2.2 7.0K 8.8K11 总线【存储器数据】线 4.4 4.3K 5.5K12 总线时钟线 4.3 4.3K 5.5K13 自动亮度限制 3.9 5.6K 4.5K14 R输入 0.5 7.2K 8.6K15 G输入 0.5 7.2K 8.6K16 B输入 0.5 7.2K 8.6K17 消隐输入 0 3.4K 3.4K18 RGBdianyuan电源 7.2 0.7K 0.7K19 R输出 2.0 5.5K 7.8K20 G输出 1.9 5.6K 7.8K21 B输出 2.0 5.5K 7.8K22 同步分离输出 0.2 5.8K 8.0K23 场输出 2.2 2.0K 2.0K24 场锯齿波滤波 1.2 7.4K 8.6K25 行dianyuan电源 4.9 0.7K 0.7K26 行AFC滤波 2.4 7.4K 9.1K27 行输出 0.5 2.2K 2.1K28 行逆程脉冲输入 0.8 7.2K 8.2K29 VCO基准 1.4 4.9K 4.8K30 4MHz时钟输出 0.1 5.4K 9.1K31 dianyuan电源 4.7 0.5K 0.5K32 滤波 7.5 4.8K ∞K33 地 0 0 034 SECAM B-Y输入 1.6 7.5K 8.2K35 SECAM R-Y输入 1.6 7.5K 8.4K36 C-AFC滤波 3.5 7.8K 8.8K37 FSC输出 2.1 7.0K 8.2K38 4.43MHz晶振 2.5 7.6K 8.8K39 色度APC滤波 2.7 7.5K 8.4K40 视频输出 2.2 7.5K 9.0K41 地 0 0 042 外接视频输入 2.3 7.6K 9.0K43 V/C/Ddianyuan电源 4.7 0.5K 0.5K44 视频输入 2.4 7.5K 9.1K45 黑延伸滤波 1.6 7.5K 8.2K46 视频输出 1.9 1.8K 1.7K47 图象中频APC滤波0.9 7.5K 9.0K48 视频检波 3.9 1.1K 1.0K49 视频检波 3.9 1.1K 1.1K50 VDO滤波 2.2 7.2K 9.0K51 外接音频输入 1.6 7.5K 8.8K52 伴音中频输出 1.6 7.2K 9.0K53 伴音中频APC滤波1.9 7.4K 9.0K54 伴音中频输入 2.8 7.6K 9.1KLA76810相信大家都不陌生，但在组装机上却的故障表现却千奇百怪；笔者将一些实践维修结论公布于此，供大家探讨。
LA76832机芯维修资料一．概述LA76832机芯采用日本三洋半导体公司生产的最新集成电路，该集成电路是在LA76810的基础上作了性能上的改进，适合于25”以上的大屏幕彩色电视机。
本系统具有以下特点：LA76832电路和微处理器LC863348系统电路有LA76810特点：1、本系统具有全自动选台、半自动选台、手动选台、A V输入、A V输出、全功能遥控操作、中/英文屏幕显示、定时开机/关机/转台、无信号黑屏、童锁、万年历和游戏等功能。
2、本系统的各控制量：对比度、亮度、色饱和度、色调、锐度、自动选台、半自动选台、手动微调、跳跃等均采用一个功能键、频道节目增减键及音量增减键完成。
具体控制方法请详见说明书。
3、本系统可自动存储最多电台数为218个。
还增加适应大屏幕需要的功能：4、具有高低音调节、左右声道平衡调节、环绕立体声功能以及重低音功能。
5、本系统增加倾斜校正，防近视控制，帧幅、控制，图象降躁，交直流关机等功能。
以上功能可根据用户的需要来设定。
一．（一）LA76832机芯介绍LA76832包含了LA76810功能：1．采用1个晶振（4.43MHz），取消了3.58MHz晶振；2．1行延迟线、滤波器与陷波器集成于LA76832芯片内；3．内置功能包括VIF、SIF、VIDEO、CHROMA、OSD、ABL/ACC、1HDL等；4．三个简单测试信号；5．可完成白平衡、暗平衡的调节。
6．CPU LC863348DIP通过总线控制LA76832芯片；7．采用50/60Hz都适应的场输出集成电路LA7841。
8．采用KS24C08（8Kbit）的E2PROM。
还增加了一些功能，并且在性能上也有以下方面改善。
可完成行中心、帧中心调节及50/60Hz帧尺寸、帧线性等校正；1．提高抗信号过调制能力。
2．增加白平衡转换补偿。
3．改小DOS躁声。
4．色差信号相位角可通过总线调节（使彩色图象更逼真）。
5．黑电平延伸的增益和他的起始点能通过总线调节。
康佳彩电常见故障及维修1：故障机型：T2163E故障现象：水平亮线故障检修：检查场块LA7830之6，3脚供电均为24V正常，2脚无12V输出电压，4脚输入为1.7V（正常为0.8V左右）；查TB1238N之24脚场激励电压输出为3V（正常为1V）；查TB1238N之23脚为9V（正常为5V）；分析认为TB1238N之28脚行供电与23脚短路造成23脚电压升至9V。
脱开TB1238N之23`28脚测之果如所料。
换TB1238N后OK。
2：故障机型：T3466C故障现象：三无（雷击机）故障检修：关机测滤波电容C901（330UF/400V）两端电压为300V，说明开关电源没有振荡（振荡的标志是：300V在关机后逐渐降为0V）。
拆机测STR6709A的非在路电阻值明显不正常，再测外围无不良元件。
换STR6709A开机灯闪一下即灭，将光耦3、4断开加一只12K电阻，B+负载去掉加60W灯泡作假负载。
测B+为135V正常，说明初级环路正常，故障在次级稳压调整环路。
经查光耦1、2短路，换PC817一切OK试机半小时后自动关机，查的电源初级VD908（5295J）正向阻值降低，换之开机发现有时能开有时不能开，不能开时测CPU之14脚POWE电压为0.4V（待机），用数字表测能开机时B+电压为148V偏高，怀疑不能开机是进入保护状态，经查SE140开路电阻不正常，换新SE140测B+为141V 一切正常。
3：故障机型：T2580（艺术电视）故障现象：图象不清故障检修：进总线调AGC.AFT正常，单第二天开机图象依然不清，连去两次故障依旧。
将电视送我处进总线调整时发现AFT总在ON与NG之间变换，经查ON为正在进行自动调整.NG为失调；怀疑AFT中周不良，换中周（0361）进总线按音量+调AFT发现由ON变为数字43，按呼号减退出总线。
进用户菜单进行自动搜索OK，以后未发现图象不清。
4：故障机型：F2109E故障现象：不开机故障检修：用数字表测B+电压在60V—110V之间来回变化，椐此判断开关变压器初级基本正常。

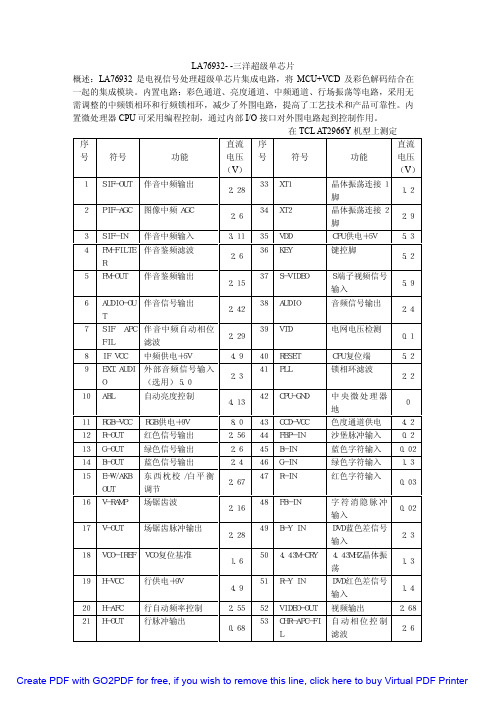

LA76832集成块各引脚功能描述LA76832引脚功能资料LA76832的电路结构和功能与LA76810基本相同，仅在LA76810的基础上增加了枕形校正功能，使个别脚位功能有所变化。
现将有关脚位功能变化说明如下：1)LA76832的22脚为枕形校正(E/W)功能输出，LA76810的22脚为SD识别信号输出，因此LA76810与LA76832不能互换代用。
2)在康佳T2588A等大屏幕"A"型中没有应用SECAM制解码功能，因此LA76832原设定的SECAMB-Y输人和SECAMR-Y输入取消，将34脚改作X射线保护输入，35脚改作彩识别输出。
3)LA76832的枕形失真校正功能可通过I2C总线进行下列项目的调整：行幅调整(EWDC)、枕形失真补偿(EWAMP)、斜率补偿(EWTILT)、四角补偿(EWCORNER)。
当使用场输出集成电路LA7840/LA7841ck402h背靠背kappa鞋子h5510h紫砂壶拍卖时，可通过I2C总线调整：场中心位置(V.DC)、场幅度(V.Size)、场线性调整(V.Line)、场"S"校正(V.SC)。
●引脚功能及实测数据在康佳T2588A型机上测定引脚符号功能直流电压(V)序号待机有信号1 AUDIO OUT 音频信号输出2.24 2.42 FM OUT 调频信号输出2.3 2.33 IF AGC FIL 中放ACC滤波0 2.54 RF AGC OUT 高放ACC输出4.0 1.75 PIF IN 中频输入2.8 2.86 PIF IN 中频输入2.8 2.87 IF.GND 中放地端0 08 IF.VCC 中放供电端电源5.0 5.09 FM FILTER 调频滤波器2.0 2.010 AFT OUT 自动频率调节输出4.7 2.311 SDA I2C总线数据线4.6 4.612 SCL I2C总线时钟线4.4 4.413 ABL 自动亮度限制输入2.1 2.114 R IN 爱购h手机皮套左右开z红字符信号输入3.9 015 C IN 绿字符信号输入0 016 B IN 蓝字符信号输入0 017 BLANK IN 字符底色消隐输人端2.5 018 RGB VCC RGB矩阵电源8.0 8.019 R OUT 红基色信号输出2.9 2.320 C OUT 绿基色信号输出1.8 2.421 B OUT 蓝基色信号输出1.5 2.422 E/W 水平枕校信号输出0.1 0.1523 V. OUT 场激励信号输出2.4 2.424 V.RAMP ALC 场锯齿波和自动亮度控制1.4 1.425 HOR VCC 行振荡电源供电5.0 5.026 AFC FILTER AFC滤波器端2.5 2.527 H. OUT 行激励信号输出0.65 0.6528 FBP INPUT 行消隐输入1.1 1.129 VCO 1REF VCO电流基准1.6 1.630 CLOCK OUT 时钟信号输出0.95 0.9531 CCD VCC 基带延时供电端4.4 4.432 CCD FILTER 基带延时滤波端6.6 6.633 CCD/H GND 基带延时/行接地端0 034 X-RAY x射线保护输入0 035 C-SYNC 识别信号输出0 036 APC2 FILTER 自动相位控制2的滤波器端3.75 3.7537 CLMAP FILTER 钳位滤波器1.6 1.538 4.43MHz XTAL 4.43MHz晶振2.7 2.739 APCI FILTER 自动相位控制1的滤波器端2.8 2.840 VIDEO OUT 视频输出2.1 2.241 V/C/D GND 复合视频色度电路接地端0 042 EXT V.IN 外接视频输入2.5 2.543 V/C/D VCC 视频/色度/基带延时供电4.9 4.944 INF V.IN 内部视频输入2.5 2.645 BLACK FILTER ck402h背靠背kappa鞋子h黑电平滤波器1.9 1.946 VIDEO OUT 视频输出3.4 2.247 VCO FILTER VCO振荡滤波器1.0 0.948 VCO COIL 中频振荡线圈4.2 4.249 VOC COIL 中频振荡线圈4.2 4.250 APC FILTER 自动相位控制滤波2.0 2.451 EXT A.IN 外接伴音输入1.8 1.852 SIF OUT 伴音中频输出1.97 1.9753 SIF APC FILTER 伴音中频APC滤波2.3 2.354 SIF IN 伴音中频输入3.1 3.1。
康佳“A”系列彩电自动选台关键点电压值参考表康佳“A”系列彩电行不起振的故障检修在实际维修工作中，A机行不起振故障较多，由于故障点较多，对于初学者来说维修起来较困难，本人在维修生产中总结出以下几条经验，与大家共同探讨。
检查行电路不工作，关键在于行推动管的工作状态，其关键电压在于V401的Vc 电压，实际维修检测时，存在以下几种情况：1） Vc电压在50V~60V左右为正常；2） 80V <Vc<B+，行后级（行推动以后）存在开路现象；3） Vc=B+时说明V401截止；4）Vc≈0V左右时，V401饱和导通。
在实际维修中第3）类故障最为常见。
V401截止，其Vb电压一般为0V，也就是N301（27）脚输出为0V，其造成的原因有：（一）N301（25）脚供电不正常，其受控于CPU（7）脚，而CPU正常工作首先要符合下列条件：1） N601（12）脚供电应为5V；2） N601（17）脚复位脚为5V；3）总线（27）、（28）、（29）、（30）脚为5V左右，其中较常见的为0V，故障点在Z601、C606、C607，若以上脚位<5V或某一支路为0V，其故障点在CPU 、存储器、各受控器以及上拉电阻、钳位稳压二极管和滤波电容，检测方法一般采取断路法；4） CPU（31）脚为5V，其为保护端口，受控于V473，若V473的Vb>0.7V,可采取逐一断开保护支路的方法.若V473的Vb=0V,而Vc仍为低电位,可能是9V和5V 存在短路现象或行电路本身问题(看N403的①脚电压是否取自行包),可断开VD431、VD432，若在保留上拉电阻的情况下，（31）脚能升至5V，说明CPU正常，否则不正常；5）检测Z601、C606及C607是否正常。
只有符合以上条件，CPU的（6）、（7）脚才能输出高电位，才能正常工作。
（二）检测N301（11）、（12）脚总线是否正常；（三）检测振荡晶体Z341是否正常；（四）新型A机自由听回路，即CPU（6）脚—N301（27）脚是否正常。
