组装机故障da集合，da练兵。
1，cpu为LC863532A 5Z00 1ZR0,开机屏幕出现“电网电压过低,请关机”的字样，还能看电视，没有信号时，“电网电压过低,请关机”的字样，上下抖动。
调式总线LOW AC-IN 63和HIGHＡＣ－ＩＮ０，还是没有用。
就想到是ＣＰＵ检测电压外围电路的故障。
检查测量ＣＰＵ１１脚为４Ｖ，正常应该是１.６Ｖ，也可以断开１１脚的外围电路，测量该脚。
该脚过来的电源供电负压电容１０ＵＦ没有容量，换之正常。
《出现该故障：总线调式和检修ｃｐｕ电压检测端外围电路．＞2，求助率很高的I2C调整故障汇总1。
音量调到1便是最大：将STEREO OPT,WOOFER OPT, PWM音量控制选择)调为0。
2。
图像有规律闪动不止：IC SELECT(解码芯片选择）错误。
3。
无U段节目：将BAND OPTION（波段选择）调为2。
4。
无AV切换：将AV.OPTION（AV选择）调为2或1。
5。
负像、光栅较亮或较暗甚至“白屏”、“黑屏”、“田”字方框：将C.B/W(黑白平衡设置）调为0。
6。
图像上下跳动一分钟后才正常：将RF.AGC调低。
7。
黑屏与图像交替出现：将COMB(梳状电路设置）调为0。
8。
出现“电网电压过高，请关机”：排除硬性故障，将POWER HIGH及POWER LOW数值调高。
9。
开待机程序互反或按任何键关机：MOD1数值不合适。
10。
调场幅、线性无效（排除硬性故障）：将MOD0调低。
11。
音量、亮度、彩色等调节时只有高中低三档：遥控关机再开机。
电源电压偏高：1，杂牌机的电源待机电路设计太简单化，建议把电源1015换成A966,电压稳定性要可靠些2，可调，改1K电阻。
3，故障为跑台无彩色：按常规换中周，故障依旧。
先后，换预中放管，76810，存储器（写有数据，空白不开机，没找到数数据。
但把数据复制下来了，备用）故障依旧。
将以前旧版的4.43晶振换上，搜索节目，存储正常，不再跑台，但就是无彩色。

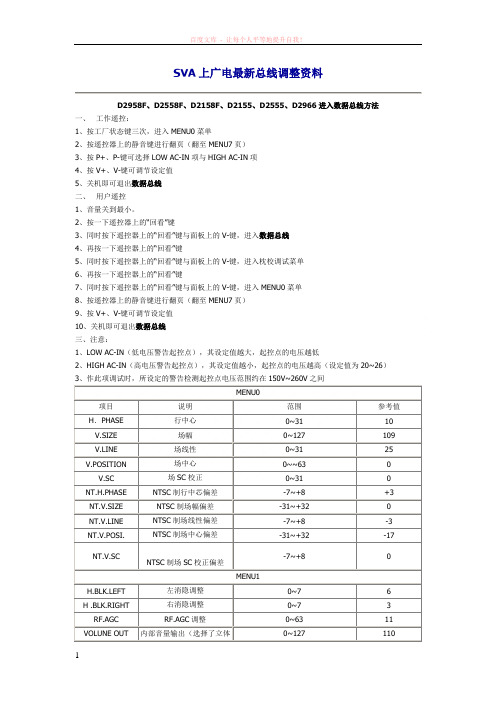

SVA上广电最新总线调整资料D2958F、D2558F、D2158F、D2155、D2555、D2966进入数据总线方法一、工作遥控：1、按工厂状态键三次，进入MENU0菜单2、按遥控器上的静音键进行翻页（翻至MENU7页）3、按P+、P-键可选择LOW AC-IN项与HIGH AC-IN项4、按V+、V-键可调节设定值5、关机即可退出数据总线二、用户遥控1、音量关到最小。
2、按一下遥控器上的“回看”键3、同时按下遥控器上的“回看”键与面板上的V-键，进入数据总线4、再按一下遥控器上的“回看”键5、同时按下遥控器上的“回看”键与面板上的V-键，进入枕校调试菜单6、再按一下遥控器上的“回看”键7、同时按下遥控器上的“回看”键与面板上的V-键，进入MENU0菜单8、按遥控器上的静音键进行翻页（翻至MENU7页）9、按V+、V-键可调节设定值10、关机即可退出数据总线三、注意：1、LOW AC-IN（低电压警告起控点），其设定值越大，起控点的电压越低2、HIGH AC-IN（高电压警告起控点），其设定值越小，起控点的电压越高（设定值为20~26）3、作此项调试时，所设定的警告检测起控点电压范围约在150V~260V之间MENU0项目说明范围参考值H．PHASE 行中心0~31 10 V.SIZE 场幅0~127 109 V.LINE 场线性0~31 25 V.POSITION 场中心0~~63 0 V.SC 场SC校正0~31 0 NT.H.PHASE NTSC制行中芯偏差-7~+8 +3 NT.V.SIZE NTSC制场幅偏差-31~+32 0 NT.V.LINE NTSC制场线性偏差-7~+8 -3 NT.V.POSI. NTSC制场中心偏差-31~+32 -17-7~+8 0 NT.V.SCNTSC制场SC校正偏差MENU1H.BLK.LEFT 左消隐调整0~7 6 H .BLK.RIGHT 右消隐调整0~7 3RF.AGC RF.AGC调整0~63 11 VOLUNE OUT 内部音量输出（选择了立体0~127 110声功能后，此调试项才起作用）OSD.CONT OSD对比度0~127 60 OSD H.POSI OSD左右位置0~127 0 OSD V.POSI. OSD上下位置0~31 20 DIGITAL OSD 数字OSD选择ON/OFF ON CHINESE OSD 中文菜单选择ON/OFF ON BACK BAR ONMENU2IC SELECT 解码芯片选择LA76810/LA76832/LA76818/LA76828 LA76810 POWER OPTION 冷开机POWER状态OFF/REMEMBER/ON REM POWER LOGO 开机屏显示选择ON/OFF ON SCREEN OPT. 开关机拉幕选择OFF/P.ON/P.OFF/ALL P.ON SCREEN TIME 开机拉幕前黑屏等待时间选择0~7秒 3SEARCH CHECK 选择冷开机时检查如没节目储存自动开始全自动搜索ON/OFF ONSEARCH SPEED 搜台速度选择LOW/HIGH LOW BAND OPTION 波段控制选择LA7910/TUNER/PORT L/PORT H LA7910 AV OPTION 有几路AV输入选择0~3 3POSITION L/R 选择节目号OSD显示位于屏幕左上角或由上角LEFT/RIGHT RIGHTMENU3BACK COLOR 选择无信号时是否出蓝背景ON/OFF BLUE BLK PROCESS 选择换台过程是否出黑屏ON/OFF ONLINE MODE 选择在“B/W BALANCE”状态时切换亮线和全屏状态时是否改变图象状态ON/OFF ONSENSITIVITY 选择超强接收功能ON/OFF OFFV.MUTE P.OFF 选择POWER OFF前是否先切断视频输出ON/OFF OFFCALENDAR 万年历功能选择ON/OFF ON ZOOM OPTION OFF PICTUR OPTION ON GAME OPTION 游戏功能选择OFF/888/TETRIS/ALL ALL AV IF STATUS 选择当AV状态时，是否关断中频ON/OFF OFFMENU4STEREO OPT. 立体声功能选择ON/OFF ON STEREO IC 是否选用立体声IC：TA1216 ON/OFF OFF WOOF OPTION 重低音功能选择ON4.5M OPTION 4.5M伴音选择ON/OFF ON5.5M OPTION 5.5M伴音选择ON/OFF ON6.0M OPTION 6.0M伴音选择ON/OFF ON 6.5M OPTION 6.5M伴音选择ON/OFF ONMENU5PAL OPTION 选择彩色PAL制式功能ON/OFF ONN3.58 OPTION 选择彩色NTSC3.58制式功能ON/OFF ONN4.43 OPTION 选择彩色NTSC4.43制式功能ON/OFF ONSECAM OPTION 选择彩色SECAM制式功能ON/OFF OFF COLOR AUTO 选择彩色自动识别功能ON/OFF ON SUB.COLOR 副色度0~63 32 SUB.SHARP 副清晰度0~31 20 SUB.TINT 副色调0~63 40BLK.STR.DEF 黑电平延伸功能开关（选用LA76818和LA76828时无此调试项）ON/OFF ONMENU6H.FREQUENCE 行频（选用LA76810和LA76832时不起作用）0~63 30 AFC GAIN 对应解码片调试项AFC GAIN AUTO/HIGH HIGH V.SEPUP 对应解码片调试项V.SEPUP 0/1 1 C.KILL.OFF 自动消色电路0/1 0 VIDEO.LEVEL 对应解码片调试项VIDEO.LEVEL 0~7 5 FM LEVEL 对应解码片调试项FM.LEVEL 0~31 10 CD.MODE 对应解码片调试项COUNT DOWN MODE 0~7 0 SOUND TRAP 对应解码片调试项SOUND TRAP 0~7 4B.GAM.SEL 蓝伽玛校正（选用LA76832/LA76818/LA76828时则更改为调试项HALF TONE）0~3 3RG.GAM.DEF 红绿伽玛校正（选用LA76832/LA76818/LA76828时则更改为调试项HALF TONE DEF）ON/OFF ONMENU7GRAY MODE 选择解码片内部信号白场的100%或60%ON/OFF OFFVOL.FILTER 对应解码片调试项VOL.FILTER0/1 ONVIF.SYS.SW 中频设定38.0M/38.9M/45.75M/58.75M 38.0MBRT.ABL.DEF 对应解码片调试项BRT.ABL.DEFON/OFF OFFMID.STP.DEF 对应解码片调试项MID.STP.DEF0/1 0EMG.ABL.DEF 对应解码片调试项EMG.ABL.DEFON/OFF OFFBRT.ABL.TH.对应解码片调试项BRT.ABL.THRESHOLD0~7 0LOW AC-IN 低电压警告检测起控点0~255 207 HIGH出AC-IN 高电压警告起控点0~255 80MENU8R-Y/B-Y G.BL 对应解码片调试项R-Y/B-Y GAIN BALANCE 0~15 8 R-Y/B-Y ANG 对应解码片调试项R-Y/B-Y ANGLE 0~15 8SECAM B-Y TC 对应LA76810调试项SECAM B-Y DC（当选用LA76832/LA76818/LA76828时对应调试项B-YDC LEVEL）0~15 8SECAM R-Y TC 对应LA76810调试项SECAM R-Y DC（当选用LA76832/LA76818/LA76828时对应调试项R-YDC LEVEL）0~15 8MENU9ZOOM1 V.SIZE 图象放大时的场幅数据0~127 100 ZOOM2 V.SIZE 图象宽银幕时的场幅数据0~127 50D2960（LA76818机芯）（1）调试项第零页（MENUO）项目号名称中文名称参考值0 H.PHASE 行中心（范围0~31）111 V.SIZE 场幅（范围0~127）902 V.LINE 场线性（范围0~31）233 V.POSITION 场中心（范围0~63）294 V.SC 场SC校正（范围0~31）105 NT.H.PHASE NTSC制行中心偏差量（范围-7~+8）+056 NT.V.SIZE NTSC制场幅偏差量（范围-31~+32）007 NT.V.LINE NTSC制场线性偏差量（范围-7~+8）-018 NT.V.POSI NTSC制场中心偏差量（范围-31~+32）+069 NT.V.SC NTSC制场SC校正偏差量（范围-7~+8）00（2）调试项第一页（MENUO）项目号名称中文名称参考值0 RF.AGC RF.AGC调整（范围0~63）151 VOLUME OUT 内部音量输出（范围0~127）选择了立体声功能后,此调试项才起作用1052 R-Y/B-Y/ G.BL R-Y/B-Y幅度调整（范围0~15）一般选择8 83 R-Y/B-Y ANG. R-Y/B-Y解调角调整（范围0~15）一般选择8 84 B-Y DC LEVEL 白平衡调整（范围0~15）一般选择8 85 R-Y DC LEVEL 白平衡调整（范围0~15）一般选择8 86 SECAM B-Y DC ECAM时的白平衡调整（范围0~15）一般选择8 87 SECAM R-Y DC ECAM时的白平衡调整（范围0~15）一般选择8 88 YUV B-Y DC YUV时的白平衡调整（范围0~15）一般选择8 89 YUV R-Y DC YUV时的白平衡调整（范围0~15）一般选择8 8（3）调试项第二页（MENU2）项目号名称中文名称参考值0 ZOOM1 V.SIZE 屏幕放大状态时的场幅数据（范围0~127）ZOOMOPTION为ON时才起作用961 ZOOM2 V.SIZE 屏幕为宽银幕状态时的场幅数据（范围0~127）ZOOMOPTION为ON时才起作用462 H.BLK.LEFT 左消隐调整（范围0~7） 63 H.BLK.RIGHT 右消隐调整（范围0~7） 24 OSD H.POSI OSD左右位置（范围0~63）515 OSD V.POSI OSD上下位置（范围0~31）246 OSD.CONT OSD对比度（范围0~127）607 LOW AC-IN 电压检测低压起控点（范围0~63）348 HIGH AC-IN 电压检测高压起控点（范围0~63） 1（4）调试项第三页（MENU3）项目号名称中文名称参考值0 IC SELECT 解码芯片的选择（LA76810/LA76818）LA768181 POWER OPTION冷开机POWER初始状态设定（OFF:关/REM:记忆/ON开）REN2 POWER LOGO 开机屏幕选择（ON/OFF）:必须设定厂标后,此项设为“ON”后才有用ON3 SCREEN OPT 开机拉幕选择（OFF：无/PON：开机/POFF：关机/ALL：开关机都有）P.ON4 SCREEN TIME 开机拉幕前黑屏等待时间选择（范围：0~7） 55 SCR.H.POSI 拉幕的起始位置调整（范围：0~127）306 SEARCH CHECK 选择冷开机时检查如无节目存储则自动开始全自动搜索（ON：选用/OFF：不用）ON7 BAND OPTION 波段控制选择（LA7910/TUNER/PORTH）TUNER8 AV OPTION AV输入选择（0~3） 29 POSITION L/R 选择节目号OSD显示位于屏幕左上角或右上角（LEFT：左/RIGHT：右）RIGHT （5）调试项第四页（NENU4）项目号名称中文名称参考值0 BLCK COLOK 选择无信号静噪时是出现蓝背景或黑背景（BLUE:蓝/BLACK:黑）BLUE1 BLK PROCESS 选择换台过程中是否出现黑屏（ON:有/OFF:无）ON2 LINE MODE 选择在“B/W BALANCE”状态时，切换亮线和全屏状态时是否改变图像模式ON3 SENSITIVITY 超强接收功能选择（ON:有/OFF:无）OFF4 V.MUTE P.OFF 在POWER OFF之前是否先切断到显像管的视频输出（ON:选用/OFF:不选用）OFF5 CALENDAR 选择万年历功能（ON:有/OFF:无）ON6 GAME OPTION 游戏功能选择（ON:有/OFF:无ON7 ZOOM OPTION 选择ZOOM功能（ON:有/OFF:无）OFF8 CHILD LOCK 选择童锁功能（ON:有/OFF:无）ON9 MENU BACK 菜单背景选择（ON:有/OFF:无）ON（6）调试项第五页（NENU5）项目号名称中文名称参考值0 STEREO OPT. 立体声功能选择（ON:有/OFF:无）OFF1 WOOF/H.PHONE重低音或耳机功能选择（WOOF:重低音/H.PHONE:耳机）WOOF2 EVERY DAY 选择时间菜单功能项是一次有效或多次有效（ON:多次/OFF:一次）OFF3 S-VIDEO OPT S端子输入功能选择（ON:有/OFF:无）ON4 CHINESE OSD 中文OSD选择（ON:有/OFF:无）ON5 SUB. CONT. 副对比度调整（范围:0~31）206 SUB. COLOR 副色度调整（范围0~15）157 SUB. SHARP 副清晰度调整（范围0~31）208 SUB. TINT 副色调调整（范围:0~63）28（7）调试项第六页（NENU6）项目号名称中文名称参考值0 PAL OPTION 彩色制式PAL功能选择（ON:有/OFF:无）ON1 N3.58 OPTION 彩色制式NTSC3.58功能选择（ON:有/OFF:无）ON2 N4.43 OPTION 彩色制式NTSC4.43功能选择（ON:有/OFF:无）ON3 SECAM OPTION彩色制式SECAM功能选择（ON:有/OFF:无）OFF4 COLOR AUTO 彩色自动识别功能选择（ON:有/OFF:无）ON5 4.5M OPTION 4.5M伴音制式选择（ON:有/OFF:无）ON6 5.5M OPTION 5.5M伴音制式选择（ON:有/OFF:无）ON7 6.0M OPTION 6.0M伴音制式选择（ON:有/OFF:无）ON8 6.5M OPTION 6.5M伴音制式选择（ON:有/OFF:无）ON9 B.B. BRIGHT 蓝背景时的亮度限制数值（范围:0~127）,大于100相当于不限制20 （8）调试项第七页（NENU7）项目号名称中文名称参考值0 H.FREQUENCE 行频调整（范围:0~63）,只对LA76818工程样片起作用321 AFC GAIN AFC增益（0:AUTO/1:HIGH）AUTO2 V.SEPUP 场同步分离灵敏度设定（0:低/1:高）,一般选择1 13 VIDEO.LEVEL 视频解调输出幅度（范围:0~7）,一般选择7 74 FM.LEVEL 音频鉴频电平（范围:0~31）,一般选择15 165 CD.MODE 场频计数模式（范围:0~7）,一般选择0 06 SOUND TRAP 伴音中频陷波频率微调（范围:0~7）,一般选择4 47 H.TONE DEF. R/GGAMMA半透明选择（ON:有/OFF:无）,选用LA76818时红绿γ开关（ON:开/OFF:关）,选用LA76810时ON8 HALP TONE BLUEGAMMA半透明幅度开关（范围:0~3）,选用LA76818时蓝γ设定（范围:0~3）,选用LA76810时29 DIGITAL OSD 数字OSD选择（ON:开/OFF:关）ON（9）调试项第八页（NENU8）项目号名称中文名称参考值0 VOL.FILTER 音量控制滤波功能（ON:开/OFF:关）,一般选择ON ON1 VIF.SYS.SW 图像中频设定（38.0M/38.9M/45.75M58.75M）38.0M2 BRT.ABL.DEF. 自动亮度控制（0:开/1:关）03 MID.STP.DEF. 自动亮度中心控制（0:开/1:关）04 BRT.ABL.TH 自动亮度控制门限值（范围:0~7）75 5 RGB TEMP SW.EMG.ABL.DEFRGB输出温度特性补偿开关（0:关/1:开）,选用76818时紧急ABL开关（0:开/1:关）,选用LA76810时116 YUV OPTION YUV输入功能选择（ON:有/OFF:无）,选用LA76818时ON7 FSC./C-SYNC 22脚输出选择（0:副载波输出/1:同步信号输出）, 选用LA76818时18 VCO ADJ.SW 控制N3.58时的VCO开关（0:正向增加/1:负向减小）, 选用LA76818时9 C.VCO.ADJ. 微调N3.58时的VCO频率（0:0H Z/1:30 H Z/2:60 H Z/3:90H Z）, 选用LA76818时3 （10）调试项第九页（NENU9）项目号名称中文名称参考值0 VREST TIMING 场复位时间（0/1） 11 G-Y ANGLE G-Y解调角设定（0/1） 12 C.KILLER OPE ACC控制范围（范围:0~7） 63 V.BLK.SW 场消隐开关（0/1）,正常选择0 04 FBPBLK.SW 行消隐开关（0/1）,正常选择0 15 WPL OPE. 白峰限制范围（0~3）06 PRE/OVER ADJ 亮度信号前后沿过冲调整（范围:0~3）07 PRE/OVER SW. 亮度信号前后沿开关（0:前过冲/1:后过冲）08 CORING W/DEF 消噪幅度控制（范围:0~3）09 3 HOUR A-OFF 选择无操作3小时自动关机（ON:有/OFF:无）,, OFF（11）调试项第十页（NENU10）项目号名称中文名称参考值Y GAMMASTA.Y信号伽玛校正起始点设定（范围:0~3）01 DC.REST 直流恢复（范围:0~7） 12 BLK.STR.STA. 黑电平延伸起始点设定（范围:0~3）03 BLK.STR.GAIN 黑电平延伸范围（范围:0~3） 34 A.MONI.SW IC内部音频选择开关（0/1）05 S.TRAP.SW 内部外部陷波器选择（INT.:内部/EXT.:外部）INT6 V.LEV.OFFSET 过调制时视频检波输出的补偿量（0:减少/1和2:不变/3:增加） 27 OVER.MOD.SW. 过调制功能开关（ON:开/OFF:关）OFF8 OV.MOD.LEVEL过调制调整量（范围:0~15）0D3405F调试码1、操作方法：a）、按PROD键进入：“ADJUST”状态。
ADC0832课程设计一、教学目标本课程的教学目标是使学生掌握ADC0832芯片的基本原理、功能、应用及其编程方法。
通过本课程的学习，学生将能够：1.描述ADC0832芯片的结构、工作原理和性能特点；2.理解ADC0832在不同领域的应用，如模拟信号处理、数据采集等；3.掌握ADC0832的编程方法，包括初始化、数据采集、数据转换等；4.能够运用ADC0832芯片解决实际问题，如设计简单的数据采集系统。
二、教学内容本课程的教学内容主要包括以下几个部分：1.ADC0832芯片的基本原理：介绍ADC0832的结构、工作原理和性能特点，使学生了解其在电路设计中的应用背景；2.ADC0832的功能与应用：讲解ADC0832的各个引脚功能、工作模式，并通过实例分析其在不同领域的应用，如模拟信号处理、数据采集等；3.ADC0832的编程方法：详细介绍ADC0832的编程步骤、初始化过程以及数据采集、转换的方法，让学生能够熟练操作ADC0832芯片；4.实践项目：安排适量的实践项目，让学生动手设计并实现基于ADC0832的数据采集系统，巩固所学知识。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式，包括：1.讲授法：讲解ADC0832的基本原理、功能、应用和编程方法，使学生掌握课程的基本知识；2.案例分析法：通过分析实际案例，使学生更好地理解ADC0832的应用场景和编程技巧；3.实验法：安排实践项目，让学生动手操作ADC0832芯片，培养学生的实际动手能力；4.讨论法：学生进行小组讨论，分享学习心得和经验，提高学生的合作能力和沟通能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用国内权威出版的ADC0832相关教材，作为学生学习的主要参考资料；2.参考书：推荐学生阅读一些与ADC0832相关的书籍，以拓宽知识面；3.多媒体资料：制作PPT、教学视频等多媒体资料，辅助学生更好地理解课程内容；4.实验设备：准备ADC0832芯片、开发板等实验设备，为学生提供动手实践的机会。
KONKA康佳集成电路代换资料汇总一、微处理器部分1.没有掩膜的东芝TMP87CK36N 可直接代换TMP87PM36N ；当TMP87PM36N 掩膜后软件号为ECT860B 时，具有接收D ／K 制和I 制丽音功能；当TMP87PM36N 掩膜后软件号为R0605时，具有全球丽音PALI 、PALD ／K 、PALB ／G 功能。
以上三种CPU 引脚和主要控制功能相同，但由于芯片内部烧录的软件不同，在丽音控制功能上有一点差异，只能和对应的丽音解码器配套使用，故不可直接代换，否则会出现伴音不良的现象。
2．三菱M37210M3-902SP 可代换M37210M3—800SP ，除了蓝屏时显示的康佳LOGO 颜色不同外，其它功能一样；它们反过来不能代换，否则电视机的某些功能不能实现。
M37210M4-705SP 在M37210M3—800SP 的基础上增加了丽音控制、I2C 总线控制以及动态梳状滤波器功能，引脚功能也发生了变化，故不能与M37210M3—800SP 、M37210M3-902SP 互换。
3. ST6367BB 和ST6367B1可以直接代换； ST6367B1／BML 和ST6367B1／FEJ 功能完全相同，可以互换；ST6367B1／FEJ 可代ST6367B1／FCB ，但在无信号时屏幕上有噪波、杨声器里有噪音，这是因为ST6367B1／FEJ 取消了ST6367B1／FCB 的童锁、无信号静噪功能，而且将遥控器上的童锁键定义为回看键。
同类型芯片软件修KONKA 改后命名的还有ST6368B1或ST6368B1/FEM 等集成块，以上大部分都可以代换，代换原则是新型号可以代换老型号。
在ST6367和ST6368B1系列的软件基础上，增加多制式识别、中英文菜单显示、伴音I2C 总线控制等功能后命名为ST6368B4／FHO ；不断推出的新品机型在ST6368B4／FHO 的软件基础上修改部分功能后分别命名有ST6368B4/FHE 、ST6378B4/FLY 、ST6378B4／FKI 、ST6378B4／FKU 等。
化学品安全技术说明书应急咨询电话（带值班时间）::Interlac 665 Black化学品的推荐用途和限制用途Interlac 665 Black GHS化学品标识:产品代码:CLY999+46 8 33 12 31制造商International Farg AB Holmedalen 3Aspereds Industriomrade SE-424 22 Angered SwedenTel: +46 (0) 31 928500 Fax: +46 (0) 31 928530本安全技术说明书责任人的e -mail地址:安全技术说明书根据 GB/ T 16483-2008 和 GB/ T 17519-2013易燃液体 - 类别 3生殖毒性 (未出生儿童) - 类别 2特异性靶器官毒性 一次接触 (麻醉效应) - 类别 3危险性类别:信号词:警告危险性说明:易燃液体和蒸气。
怀疑对未出生儿童造成伤害。
可能造成昏昏欲睡或眩晕。
象形图:防范说明预防措施:在使用前获取特别指示。
在明白所有安全防范措施之前请勿搬动。
戴防护手套。
戴防护眼镜、防护面罩。
穿防护服。
远离热源、热表面、火花、明火及其他点火源。
禁止吸烟。
使用防爆电气、通风、照明和所有的物料操作设备。
只能使用不产生火花的工具。
采取防止静电放电的措施。
保持容器密闭。
只能在室外或通风良好之处使用。
避免吸入蒸气。
GHS标签要素物质或混合物的分类根据 GB13690-2009 和 GB30000-2013保持呼吸舒适的休息姿势。
如感觉不适，呼叫解毒中心或医生。
如皮肤（或头发）沾染： 立即脱掉所有沾染的衣服。
用水冲洗皮肤或淋浴。
安全储存:存放处须加锁。
存放在通风良好的地方。
保持低温。
废弃处置:处置内装物/容器按照地方/区域/国家/国际规章。
其他危害:没有已知信息。
补充标签要素通风不充足时应戴合适的呼吸器。
:没有出现就供应商当前所知可应用的浓度，被分类为对健康或环境有害及因此需要在本节报告的添加剂。
化学品安全技术说明书 (见条例 (EC) n° 1907/2006 - REACH)版本 : 第 1.1 (17/07/2019) - 页码 1/11 PRESI S.A.SSOLUTION ALCOOLIQUE DE CHLORURE DE FER (III) ACIDE - 17277-17278化学品安全技术说明书(REACH 法规 (EC) n° 1907/2006 - n° 2015/830)第1 节: 标识1.1. 全球统一制度产品标识符产品名称: SOLUTION ALCOOLIQUE DE CHLORURE DE FER (III) ACIDE产品代码: 17277-17278氯化铁三酸乙醇溶液1.2. 化学品使用建议和使用限制腐蚀剂1.3. 供应商的详细情况注册公司名称: PRESI S.A.S.地址: 11 Rue du vercors.38320.EYBENS.France.电话: +33 (0)4.76.72.00.21. 传真: +33 (0)4.76.72.05.84.***************1.4. 紧急电话号码 : +33 (0)1.45.42.59.59.协会/组织: INRS / ORFILA .第2 节: 危险标识2.1. 物质或混合物的分类符合欧盟法规(EC)编号: 1272/2008及其修正案.易燃液体, 第 2 类 (Flam. Liq. 2, H225).严重眼损伤, 第 1 类 (Eye Dam. 1, H318).该混合物不存在环境危险性.在标准使用情况下，无任何已知的或可预见的环境破坏.2.2. 标签要素符合欧盟法规(EC) 第 1272/2008 号及其修正案.危险图形标志:GHS02GHS05警示性文字:危险产品标志:EC 231-729-4FER(III) CHLORURE, 6H2OEC 231-595-7ACIDE CHLORHYDRIQUE危险性说明:H225高度易燃液体和蒸气H318造成严重眼损伤。
LA76832机芯维修资料一.概述LA76832机芯采用日本三洋半导体公司生产的最新集成电路，该集成电路是在LA76810的基础上作了性能上的改进，适合于25”以上的大屏幕彩色电视机。
本系统具有以下特点：LA76832电路和微处理器LC863348系统电路有LA76810特点：1、本系统具有全自动选台、半自动选台、手动选台、AV输入、AV输出、全功能遥控操作、中/英文屏幕显示、定时开机/关机/转台、无信号黑屏、童锁、万年历和游戏等功能。
2、本系统的各控制量：对比度、亮度、色饱和度、色调、锐度、自动选台、半自动选台、手动微调、跳跃等均采用一个功能键、频道节目增减键及音量增减键完成。
具体控制方法请详见说明书。
3、本系统可自动存储最多电台数为218个。
还增加适应大屏幕需要的功能：4、具有高低音调节、左右声道平衡调节、环绕立体声功能以及重低音功能。
5、本系统增加倾斜校正，防近视控制，帧幅、控制，图象降躁，交直流关机等功能。
以上功能可根据用户的需要来设定。
一. （一）LA76832机芯介绍LA76832 包含了LA76810 功能：1. 采用1个晶振（4.43MHz），取消了3.58MHz晶振；2. 1行延迟线、滤波器与陷波器集成于LA76832芯片内；3. 内置功能包括VIF、SIF、VIDEO、CHROMA、OSD ABL/ACC、1HDL等；4. 三个简单测试信号；5. 可完成白平衡、暗平衡的调节。
6. CPU LC863348DIP通过总线控制LA76832芯片；7. 采用50/60HZ都适应的场输出集成电路LA7841 08. 采用KS24C08 （8Kbit ）的E2PROM。
还增加了一些功能,并且在性能上也有以下方面改善。
可完成行中心、帧中心调节及50/60HZ帧尺寸、帧线性等校正；1. 提高抗信号过调制能力。
2. 增加白平衡转换补偿。
3 .改小DOS躁声。
4.色差信号相位角可通过总线调节（使彩色图象更逼真）。
5 .黑电平延伸的增益和他的起始点能通过总线调节。
6. 可恢复图象信号中的直流成分。
7. 对白电平峰值进行限幅。
8. 对图象信号有消噪功能。
9. 对丫信号的非线性可通过总线调节。
10. 具有X射线保护电路。
11有东西校正电路，通过总线调节行幅，枕形失真，梯形失真，四角失真校正＜12. 有半透明屏幕菜单显示功能。
13. 用总线调节丫信号脉冲上下沿对称性。
14. 增加环绕立体声、超重低音功能。
（二）方框图：二.电路介绍（一）电源电路LA76832的电源中的桥式整流电路，自激开关振荡电路，取样稳压电路等都与LA76810的电源电路一样，差别是LA76832增加一个副电源，与待机控制电路无输出，从而减小待机时的电源功耗。
电源电路的工作过程：交流电压220V、直接加至桥式整流电路，经整流滤波后获得约300V的直流电压，此电压送到自激式开关振荡电路，振荡产生矩形脉冲方波，在开关变压器的次级取出不同电压幅度，再整流滤波输出各档电压。
由主电源140V取样及反馈到初级，改变开关电源的脉宽度来进行稳压。
（1）VD631输出140V（B1），供行输出及30V调谐电压；（2）VD632输出190V（B3），供视放末级集电极电压；（3）VD633输出28V（B4），供场块及行推动（4）VD634输出16V，分别产生12V（B6）电压供LA76832、伴音电路、枕校电路、帧行前级等，5V（B5）供CPU及高频头，5V（B7）供LA76832。
（5）VD635输出22V（B2），供伴音功放。
自激开关振荡电路由V613、T611、C616、C614、R620、R621等组成；取样稳压电路由VD615、V611、V612等组成。
其中VD682、VD683、VD684都是保护二级管，当电源输出发生短路现象时，会使CPU[31]脚处于低电位，从而使整机自动处于待机状态。
N652、N653是三端稳压器，内部有保护电路。
电源电路的工作过程：交流电压220V、直接加至桥式整流电路，经整流滤波后获得约300V的直流电压，此电压送到自激式开关振荡电路，振荡产生矩形脉冲方波，在开关变压器的次级取出不同电压幅度，再整流滤波输出各档电压。
由主电源140V取样及反馈到初级，改变开关电源的脉冲宽度来进行稳压。
LA76832 的副电源电路由T601，VD681~VD684，C681，VD686，V681，R682, C682 组成，待机控制电路由VD661，R681，R682，R683, V651，V684 组成。
在待机时，微处理器的7脚输出低电位，使V651处于截止状态，由5V 付电源经R662提供给V684基极电压，促使V684导通。
光电耦合器VD615的2脚电位愈低，发光二极管发光愈强，VD615内的光敏二极管C-E等效电阻剧降，V611集电极电流剧增，促使V612饱和导通，V613基极电位下降很低，开关振荡停止振荡。
当开机时，微处理器7脚输出高电位，促使V651导通，V684截止，使稳压取样电路恢复正常工作状态，开关振荡电路恢复正常振荡。
开关变压器次极输出各级电压，使整机正常工作。
R661, VD661的作用是：当主电源不工作时，140V（B1）无输出时由付电源（5V）通过R661, VD661加到光电耦合器1脚，保持光电二极管有足够电流，使主电源停振。
（二）高频电路LA76832这些电路与LA76810的电路原理基本相同，差别是SECAM IC 电路不能使用于LA76832电路中，另外LA76832的22脚和35脚与LA76810 作用不同外，其它各脚的作用基本相同。
1.高放、中放电路调谐器U201从各种频率的微弱信号中选出所需频道的电视信号，进行放大、混频变成固定中频信号频率，经C215耦合，送到三极管V202进行前置放大，使信号增益提高约20dB，用以弥补声表面滤波器X203的插入损耗，经声表后形成符合要求的中放幅频特性，输出信号加到N201的⑸、［6］脚。
中频信号经放大、视频检波器电路，利用检波电路的混频特性，产生 6.5MHz第二伴音中频调频信号，从N201［52］脚输出；图象视频信号从N201［46］脚输出，输出幅度为2V P-P,经R238与R240的分压，从N201的［44脚输入约1 V P-P的视频信号。
N201［48］及［49］脚是中频VCO之L、C连接脚，不同的IF频率使用不同的中周，以下是总线的设置：VIF频率BUS设定38MHz 0038.9MHz 0145.75MHz 1058.75MHz 11我国中频为38MHz，所以总线菜单MENU 3中的V.SYS.SW设定为“ 0” 否则设置错误会不能正常接收图象。
N201［50］脚VCO锁相环路所需的APC的环增益与外接电路R、C的时间常数有关，R增大，环路增益增加而使引入范围增宽，但抗噪性变差，APC环的时间常数也同IC内部的电阻有关，利用同步检波电路来切换其IC内部电阻，改变R、C时间常数。
在弱信号情况下，引致锁相环不锁相，同步检波电路改变APC开关来扩大引入范围。
C245为0.47uF、R236为390欧姆比较合适。
N201［47］脚为图象中频自动相位控制（APC）滤波连接脚，将色度信号频率被分频后的频率和VCO固有频率被分频后的频率相位比较，其相位差将会转换成驱动电流而从［47］脚输出，此电流被外接电容所平滑；调节VCO（L201）,使［47］脚电压为3.6V （或3V）,从而使IF VCO的固有频率38MHz被控制在中央。
调谐器U201的（MB ）电压为5V （或12V）,波段控制由CPU（N801 ）的［1］、［2］脚输出，控_________调谐器的调谐电压是由N801的［8］脚输出调谐脉冲，经V801倒相放大，滤波电路的滤波得到的，它的调谐电压范围约为0V 30V。
2.AGC电路AGC电路由峰值检波、中放AGC和高放AGC三部分组成。
视频信号经过AGC 峰值检波电路切割出与信号强弱成正比的直流电压，作为自动增益控制电压，在无信号或弱信号时LA76832的［4］脚输出4V左右电压，这时中放和高放电路增益最高，随着信号加强，中放AGC电路将随之直流电压增加，来降低中放增益；高放AGC电路将峰值检波电路的AGC电压进行延时和放大，然后送到调谐器，信号越强，AGC电压越低，从而控制高放电路的增益，延迟的目的是让中放增益先起控，高放后起控，有利于提高信噪比，延迟量的大小，由总线菜单MENU3中RF.AGC调节；延时过早，会使灵敏度降低；延时过晚会产生强信号阻塞现象。
中放AGC的［3］脚在无信号或弱信号时为2.17V，当强信号时为 2.27V;高放AGC，在无信号或弱信号时为4V左右，在强信号时为2V左右。
3.AFT电路为了使本振频率稳定，设置自动频率微调［AFT］电路，当射频信号输入与本振频率混频后产生的中频频率发生偏差时，经过鉴相器、低通滤波器及直流放大器组成的AFT电路，把频率变化转换为相应电压幅度的变化，使LA76832的［10］脚输出正或负的误差电压，控制N801的［14］脚，CPU经过识别判断后，改变N801 的［8］脚的脉冲宽度，最后来改变调谐器的调谐电压，使调谐器的输出中频稳定在38MHz。
（三）基色信号R、G、BN201的［44］脚输入图象视频信号，经内部彩色解码电路解码，从N201的［19］、［20］和［21］脚输出R、G、B三基色电视信号，加至CRT板末级视放。
每路末级放大器都由共基共射组成，使三路视放有0（MHz的视放带宽；在集电级输出约110V P-P左右的视频信号，分别经R904、R905与R906,加到显象管的阴级。
N201的［38］脚为4.43MHz晶体连接脚。
N201的［39］脚是APC滤波器的连接脚，压控振荡器VCO的频率与色同步信号频率通过鉴相器组成的锁相环路，输出自动相位控制电压去控制振荡频率。
N201的［36］脚是色度VCO的AFC滤波连接脚。
N201的［31］脚是一行延迟线的V cc电压［+5V］N201的［32］脚是一行延迟线的升压电路的输出脚。
LA76832内部有一行延迟线，对PAL制的解码是必不可少的，它是将相邻两行信号经过直通和延迟的方法，使一行倒相然后再相加，这个过程就是将两个相反的相位失真进行电平均，克服爬行现象，得到色度信号的正确色调。
（四）AV/TV转换及S端子转换：AV/TV转换由二个TC4053 （N101、N102）组成电子转换开关。
其中，N101 完成AV1与AV2的视频信号、左声道、右声道的转换。
而N102中的二组电子开关完成AV1、AV2的左右声道与TV的音频信号转换。
N102另一组电子开关完成S端子的丫信号，与AV视频信号的转换。
