甘肃科技纵横2006年(第35卷第3期摘要:阐述结构计算中的模型的选取,设计参数的合理选取,地震调整,结构整体性能的控制,计算结果正确性的判断关键词:模型选取设计参数地震调整控制随着经济的发展建筑结构造型多变、高层建筑的发展及新规范全面颁布,合理的应用计算机软件使选择参数更符合规范条文及实际工程就变得尤为重要。

1.1“分缝结构”与“多塔结构”的区别1.1.1多塔结构同一个结构的基体上沿高度伸出几个部分,这几个部分拥有相同的底部,而上部却有各自的独立的变形,而且各独立体的四周都有独立的迎风面。

1.1.2对于大底盘多塔结构在计算时,应该考虑两种模型(a 内力分析时如果把裙房部分按塔的形式切开计算,则下部裙房计算误差较大,且各塔间的相互影响无法考虑。

因此,宜采用整体建模。

(b 多塔结构适用规范条文的应注意:第一扭转周期与第一平动周期比值限值、最大位移与平均位移比值的限值时,对多塔结构特别注意,目前程序结果是不对的,不能直接采用,必须将多塔结构分开建模分别计算,方可判断两者的比值。

1.1.3分缝结构就是指将一个不规则或超长结构采用抗震缝、伸缩缝分为几个相对独立的结构,对于分缝建筑,其上每个部分有独立的变形,但没有独立的迎风面。

1.1.4对分缝结构,最好是将分缝结构的各块分开建模分开计算1.2有关高层建筑超限审查的规定建设部第111号令2002年7月25日颁发《超限高层建筑工程抗震设防管理规定》,规定超限高层建筑并规程规定应当进行抗震专项审查的高层建筑。

注意:取消了对于高宽比超限时审查的要求。

高层建筑的高宽比,是对结构刚度、整体稳定及经济合理性的宏观控制。

2.1抗震等级确定(1规范中抗震等级均指"丙"类建筑,如果是"甲"、"乙"、"丁"则需按规范要求对抗震等级进行调整:例如医院。

(2接近或等于高度分界时,应结合房屋不规则程度及场地、地基条件适当确定抗震等级:(3当转换层的位置设置在3层及3层以上时,其框支柱、剪力墙底部加强部位的抗震墙等级宜按《抗规》6.1.2条或《高规》4.8条查得的抗震等级提高一级采用,已为特一级时可不再提高。

PKPM做钢结构的经典问答1、优化设计并非是把别人的设计拿过来，按照原设计思路死扣用钢量（俗称“蚊子腿上剔精肉”），因为这样通常大幅度降低了原设计的安全度，“荷载优化”是选取适当的荷载，应当兼顾业主对结构小幅改动的可能性，比如吊挂灯具、功能分区重新布局。

把恒载取得很小，用钢量没有减小太多，功能限制则限制太死。

优化首先考虑变化方案，简化结构传力模式和传力途径，做到大处节省，具体到杆件节点则要放宽。

如果原结构各部件安全储备相差严重时，可以选择一个合适的安全储备标准来调整各构件型号，该加大的加大，该减小的减小。

结构安全是整体安全，个别杆件强大没啥用。

2、《建筑工程施工质量验收统一标准》（GB50300-2001）5.0.6条：检测单位鉴定达不到要求时，经原设计单位核算认为满足安全时可以验收。

一级建造师《项目管理》中讲：检测单位鉴定达不到要求时，经原设计单位核算认为满足安全时可以验收。

对未达要求的行为承担“违约责任”。

3、网架焊接球如果采用压制钢板制作，钢板厚度公差接近±2.5mm，《强规》规定偏差不大于13%和1.5mm。

怎么办呢？制作时可以把钢板加厚1mm就可以避质检找麻烦了。

4、设置20吨以上的吊车的厂房在国内不允许按《门式刚架规程》设计，主要在于国内吊车梁安装偏差和吊车轨道安装偏差造成卡规，使水平力增加4－5倍，导致厂房剧烈晃动，没法正常使用。

总之，任何先进的设计方法都无法超越实际施工水平来实现，要求符合国情（或者“公司加工实力”）。

比如对20吨驾操吊车的门架按美国规范控制柱头位移为H/240(国内H/400)，晃动得没人愿意驾操，省那一点点钢材和厂房适用性相比就显“设计扣到家”有多么可笑了。

5、什么样的维护系统需要考虑阵风系数？（1）、对脆性材料。

如玻璃幕墙，必须采用阵风系数。

（2）、对阵风作用下，对荷载临时提高能够承受的钢材等，不需要考虑阵风系数。

（3）、不该考虑阵风系数的维护系统考虑了阵风系数，安全度比主结构高出一倍，不利于主体安全。

PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总 (1)pkpm中柱下条形基础计算 (2)如何迅速提高PKPM结构建模速度？ (3)PKPM悬挑结构的边梁再挑板处理办法 (5)PKPM怎么设悬挑板 (5)PKPM楼板怎么开洞 (6)pkpm梁箍筋超限如何调整? (8)门式刚架结构中夹层的设计用pkpm软件计算时，如何建模计算？(9)pkpm梁箍筋超限如何调整? (10)PKPM框架柱超筋后如何处理？ (11)PKPM配筋计算结果手配钢筋问题？ (11)PKPM钢结构设计经验 (12)pkpm建模时楼梯板厚和荷载如何输入？ (22)PKPM中是一起建模还是分开建模？ (23)PKPM中井字梁的建模方法 (24)PKPM中如何布置变截面梁 (24)PKPM建模不偏轴输入梁柱，影响大不大? (25)pkpm-剪力墙如何根据SATWE计算结果配筋 (25)PKPM施工缝验算超限怎么调整 (30)PKPM三级框架柱结构优化设计 (32)PKPM短肢剪力墙输入方法 (34)PKPM结构技术问题汇总 (36)PKPM短肢剪力墙输入方法 (41)PKPM悬挑板可否传导荷载与扭矩？ (42)38条PKPM钢结构设计问答题，你都知道吗？ (43)PKPM丨Satwe参数详解：活荷载信息 (54)PKPM丨Satwe参数详解：风荷载信息 (57)PKPM丨Satwe参数详解：地震信息 (60)pkpm中柱下条形基础计算pkpm没有专门的柱下条基计算,但是框架结构，柱下如果采用条形基础，却可以用地基梁来计算，即它可以承担地基反力，计算是采用弹性地基梁计算。

步骤如下：1、读入地质资料输入2、参数输入包括基本参数（主要是地基承载力特征值）和地梁筏板参数（主要是基床反力系数、地梁相关材料参数、钢筋调整参数、梁肋朝向）3、网格输入（轴线延伸命令修改形成悬挑地基梁轴线）4、修改荷载参数、读取荷载5、定义地基梁（必须定义梁肋高和梁肋宽，地梁翼缘宽度可随意给出但应大于梁肋宽因为退出交互步骤时程序会给出调整翼缘宽度的机会）并布置地基梁6、退出交互步骤：注意第一修改地梁翼缘宽度第二检查是否生成弹性地基梁计算用数据文件（即出现相关荷载值、相应坐标、地基反力、修正后地基承载力等信息）7、弹性地基梁/基础沉降计算：7-01：检查地质资料是否正确7-02：设置计算参数（注意：应采用完全柔性假定、地下水高度需要修改）7-03：进入附加反力图示，选择沉降计算菜单进行沉降计算，之后可查看相关需要数据8、弹性地基梁/结构计算8-01：选择是否进行交叉底面积重复利用计算、修改地基梁参数（注意：地梁计算时采用的内力）、选择计算采用的模型（可采用satwe、tat生成的上部基础刚度）进行计算8-02：查看相关荷载工况下的内力图9、弹性地基梁/参看结果（正常操作）10、弹性地基梁施工图（正常操作）--------------------------------------------------------------------如何迅速提高PKPM结构建模速度？部分工程设计者不论在操作CAD还是PKPM时都习惯于单纯的点菜单操作，这无异于“自废单手”。

结构设计PKPM建模论文【摘要】在计算过程中，可以先按照整体计算得到结果，若是为了精确知道结果，或者与工程经验明显相悖，再细分计算进行核算。

【关键词】结构设计；PKPM建模；建模对比；多伸缩缝结构引言当下，中国大多数建筑设计院在结构计算时都有利用PKPM系列软件进行设计或者试算。

PKPM系列软件是中国建筑科学研院建筑工程软件研究所进行开发的软件，其在计算过程中是先利用PMCAD进行建模，然后经过其中的多高层建筑结构空间有限元分析软件（SATWE）多高层结构的配筋计算后【1】，可以得到一些计算结果图形和文本，从而校对和修改结构的信息。

然而，利用PKPM建模时，同一个结构或者同一个构件会有不同的输入方式【2】，例如，就次梁而言，可以按照PKPM给的菜单中“次梁输入”，也可按照主梁进行输入，其结果是有差异的【3】。

而对于伸缩缝在输入的处理的研究比较少。

本文就PKPM中关于伸缩缝的建模进行论述，从而得出建模时对于伸缩缝较好的处理。

1、PKPM两种建模方法的介绍现在中国建筑多采用框架、剪力墙等结构进行设计，这两种结构的建筑物长度大于限制时需要设置伸缩缝【4】。

而对于有伸缩缝的建筑，在利用PKPM计算时，软件给出了一种多塔模式进行计算【1】。

即将整个工程模型一次性在一个文件中全部输入，伸缩缝位置是按照结构建筑要求进行分离，然后利用SATWE中多塔定义后进入SATWE中进行计算；另外，也可在伸缩缝位置把建筑物分成多个单独模型进行输入，即将一个工程项目以伸缩缝为界线分成多个子工程项目建立多个工程模型进行分开计算。

2、利用工程实例进行计算对比2.1 工程概况本例是一个中学教学楼设计，该大楼层数为6层，主框架高度为23.4m。

介于规范要求和设计经验的原因，本建筑共设置伸缩缝五条，将建筑物分为五个部分，分别是西北方向教学区，为四层；西向连廊2，为四层；西南方向教学区3，为四层；东向办公区4，为六层；以及东南向实验区5，为五层；具体如图一所示：2.2 工程不同建模形式概述利用PKPM系列软件进行整体建模是指把上图中的所有内容建在一个模型里面利用SATWE中多塔定义计算方法进行计算，即一个文件。

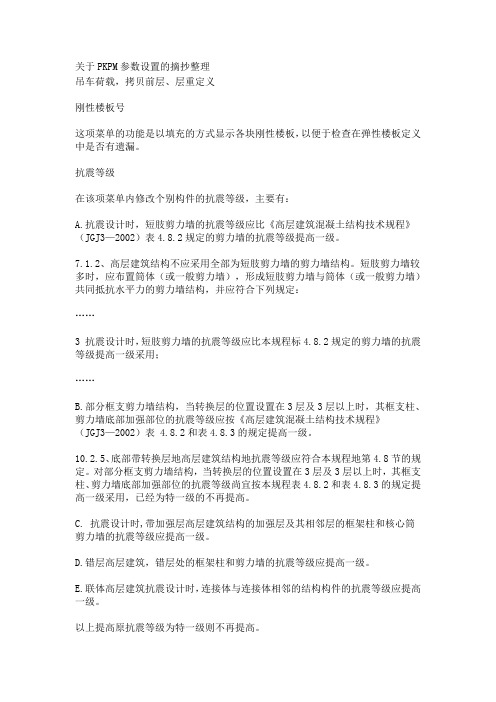

关于PKPM参数设置的摘抄整理吊车荷载，拷贝前层、层重定义刚性楼板号这项菜单的功能是以填充的方式显示各块刚性楼板，以便于检查在弹性楼板定义中是否有遗漏。
