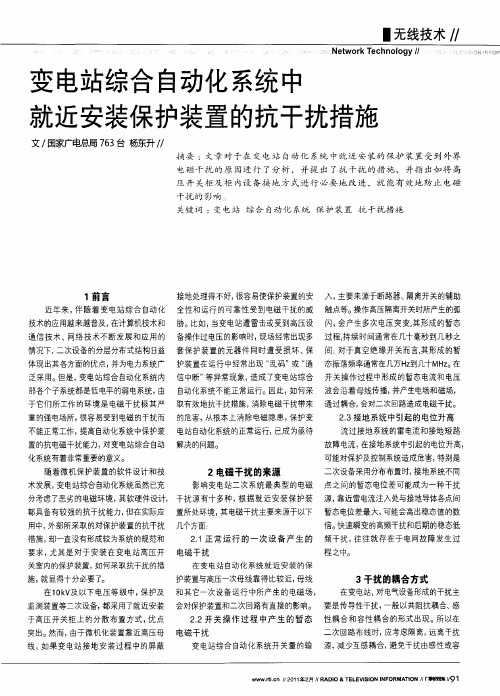

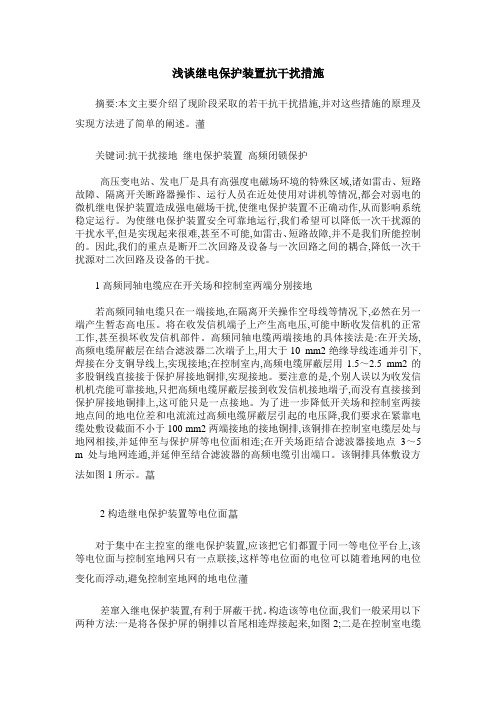

浅谈继电保护装置抗干扰措施摘要:本文主要介绍了现阶段采取的若干抗干扰措施,并对这些措施的原理及实现方法进了简单的阐述。
关键词:抗干扰接地继电保护装置高频闭锁保护高压变电站、发电厂是具有高强度电磁场环境的特殊区域,诸如雷击、短路故障、隔离开关断路器操作、运行人员在近处使用对讲机等情况,都会对弱电的微机继电保护装置造成强电磁场干扰,使继电保护装置不正确动作,从而影响系统稳定运行。
为使继电保护装置安全可靠地运行,我们希望可以降低一次干扰源的干扰水平,但是实现起来很难,甚至不可能,如雷击、短路故障,并不是我们所能控制的。
因此,我们的重点是断开二次回路及设备与一次回路之间的耦合,降低一次干扰源对二次回路及设备的干扰。
1高频同轴电缆应在开关场和控制室两端分别接地若高频同轴电缆只在一端接地,在隔离开关操作空母线等情况下,必然在另一端产生暂态高电压。
将在收发信机端子上产生高电压,可能中断收发信机的正常工作,甚至损坏收发信机部件。
高频同轴电缆两端接地的具体接法是:在开关场,高频电缆屏蔽层在结合滤波器二次端子上,用大于10 mm2绝缘导线连通并引下,焊接在分支铜导线上,实现接地;在控制室内,高频电缆屏蔽层用1.5～2.5 mm2的多股铜线直接接于保护屏接地铜排,实现接地。
要注意的是,个别人误以为收发信机机壳能可靠接地,只把高频电缆屏蔽层接到收发信机接地端子,而没有直接接到保护屏接地铜排上,这可能只是一点接地。
为了进一步降低开关场和控制室两接地点间的地电位差和电流流过高频电缆屏蔽层引起的电压降,我们要求在紧靠电缆处敷设截面不小于100 mm2两端接地的接地铜排,该铜排在控制室电缆层处与地网相接,并延伸至与保护屏等电位面相连;在开关场距结合滤波器接地点3～5 m处与地网连通,并延伸至结合滤波器的高频电缆引出端口。
该铜排具体敷设方法如图1所示。
2构造继电保护装置等电位面对于集中在主控室的继电保护装置,应该把它们都置于同一等电位平台上,该等电位面与控制室地网只有一点联接,这样等电位面的电位可以随着地网的电位变化而浮动,避免控制室地网的地电位差窜入继电保护装置,有利于屏蔽干扰。
继电保护装置抗干扰措施探讨摘要：本文结合工作经验，针对保护装置实际运行存在的电磁干扰问题进行分析，提出一些相应的抑制措施。
关键词：继电保护装置电磁干扰抑制措施中图分类号：tm774文献标识码： a 文章编号：一、概述随着微机自动化、通信及变电设备制造等技术的发展，国内许多常规的继电保护自动装置和监控设备不断更新换代，电力系统自动化水平得到逐步提高，变电站控制也正朝着数字化、集控化乃至无人值守方向发展。
数字化时代的全面到来，对继电保护提出了新的要求，也就对继电保护装置的电磁兼容(emc)和防护等级(ip)提出了更高的要求。
然而，当电磁型继电保护用微机型代替时，以及用微机对变电站进行综合自动化控制时，来自多方面的干扰将不可避免地通过微机控制系统的开关量和模拟量的输入通道或其它途径进入微机内部，一旦这些干扰对该系统产生作用，轻则造成数据传送错误，重则造成保护误动、拒动，造成电力系统供电事故，严重威胁电网的安全运行。
此外，当有大的电气设备漏电或接地不良时，该微机控制系统的输入通道中将直接串入很高的共模或差模电压，若处理不当，这将会引起输入信号的失真甚至淹没。
因此，为保证电力系统安全供电，就必须特别重视电气二次回路抗干扰措施，将硬件、软件以及施工改造方案等方面配合起来，提高微机控制系统的抗干扰能力，从而使它们能够长期健康的为电网安全稳定运行服务。
二、电磁干扰的种类及传播途径一般情况下，由于系统内发生接地故障、倒闸操作或者雷击等原因都将产生较强的电磁干扰。
干扰电压主要是通过交流电压、电流回路，信号及控制回路的电缆进入保护二次设备，使装置的“读程序”或者“写程序”出错，导致cpu执行非预定的指令，或者使微机保护进入死循环。
常见的干扰有以下几种：1、辐射高频感应加热设备、高频焊接等工业设备以及电视发射台、雷达等大功率电子设备都可以通过电磁波辐射，干扰附近的精密仪器及仪表；架空输电线辐射出电磁场也会通过供电线路侵入电子设备，造成干扰信号。

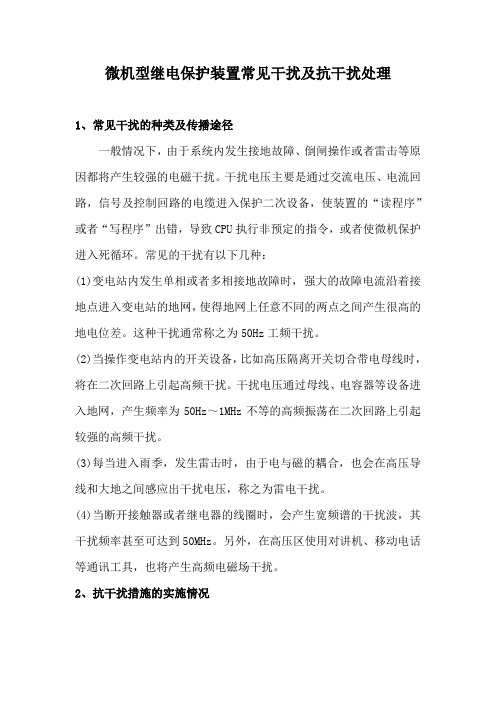

微机型继电保护装置常见干扰及抗干扰处理1、常见干扰的种类及传播途径一般情况下，由于系统内发生接地故障、倒闸操作或者雷击等原因都将产生较强的电磁干扰。
干扰电压主要是通过交流电压、电流回路，信号及控制回路的电缆进入保护二次设备，使装置的“读程序”或者“写程序”出错，导致CPU执行非预定的指令，或者使微机保护进入死循环。
常见的干扰有以下几种：(1)变电站内发生单相或者多相接地故障时，强大的故障电流沿着接地点进入变电站的地网，使得地网上任意不同的两点之间产生很高的地电位差。
这种干扰通常称之为50Hz工频干扰。
(2)当操作变电站内的开关设备，比如高压隔离开关切合带电母线时，将在二次回路上引起高频干扰。
干扰电压通过母线、电容器等设备进入地网，产生频率为50Hz～1MHz不等的高频振荡在二次回路上引起较强的高频干扰。
(3)每当进入雨季，发生雷击时，由于电与磁的耦合，也会在高压导线和大地之间感应出干扰电压，称之为雷电干扰。
(4)当断开接触器或者继电器的线圈时，会产生宽频谱的干扰波，其干扰频率甚至可达到50MHz。
另外，在高压区使用对讲机、移动电话等通讯工具，也将产生高频电磁场干扰。
2、抗干扰措施的实施情况抗干扰的最基本措施就是防止干扰进入弱电系统。
一方面是通过改进装置的硬件部分，增加其抗干扰能力；另一方面可以从外部环境着手，通过各种屏蔽、隔离措施，切断干扰的传播途径。
针对上述干扰问题，按“电力系统继电保护及安全自动装置反事故措施”的要求，采取了以下几种抗干扰措施。
2.1对微机保护硬件采取相应的抗干扰措施目前生产厂家在产品的研制过程中采取了各种优异的抗干扰措施，大大增强了装置硬件的抗干扰能力。
装置硬件采取的抗干扰措施有：(1)CPU插件的总线不出芯片；(2)模拟量的输入通道加光耦；(3)所有的开入、开出加光隔；(4)引入装置的电源加滤波措施；(5)增加对RAM、EPROM的自检功能；(6)装置背板的走线采用抗干扰措施;(7)采用VFC数据采集系统，使模拟系统和数字系统在电气上完全隔离。
电力继电保护抗干扰措施与方法摘要：继电器是继电保护装置中运用最为广泛的元器件，在电力系统发生故障之前，继电器能准确地找出故障的原因，及时切除故障，使电力系统继续稳定有效的工作下去。
然而受继保装置本身、外部环境等多个因素的影响，会出现各种干扰问题，进而影响保护动作的正确执行，产生误动作或者不动作，对电力系统安全运行产生不良影响。
本文主要分析了继电保护系统常见干扰及其应对措施。
关键字：电力；继电保护；抗干扰；措施随着我国社会经济的迅速发展，我国的电力行业得到了全所未有的发展，保障了社会生产和人们生活的正常进行。
电保护系统是电力系统的重要组成部分，继电保护系统维持着电力系统的稳定和安全，其重要性不言而喻。
如何保证继电保护系统的可靠、稳定运行是广大电力企业及电力工作者共同研讨的热点课题。
在继电保护系统实际运行的过程中，因为一些干扰源的存在会导致继电保护系统的运行受到影响，进而导致其对电力系统的保护作用受到影响。
笔者结合实际工作经验，从继电保护系统常见干扰因素分析入手，探讨了电力继电保护抗干扰措施与方法。
1变电站继电保护的含义及意义继电保护是指当电力系统出现故障影响系统正常运行或者出现危及电力系统运行安全的异常情况时，能够对故障或异常情况进行分析，然后自动做出反应、排除故障的自动化措施。
变电站的继电保护系统能识别出电力系统运行的情况，在电力系统发生异常情况时，能及时做出反应，自动将异常部分从整个系统中隔离开来，保障整个电力系统能正常运转，不受故障的破坏；在故障发生时，继电保护系统能发出警报信号，通知工作人员及时将问题消除，使电力系统能保持良好的运行状态。
电力系统是一个庞大且关联性强的系统，系统中的某一个部分出现问题会导致整个系统运行的瘫痪，而继电保护系统就是为了解决这个问题，在电网某个环节出现问题时，能够将问题自动排除或隔离，保护电力系统运行的安全和稳定，降低这些问题带来的不利影响。
2继电保护系统常见干扰继电保护系统干扰不仅来源于外部环境，还涉及系统本身，据笔者的日常工作经验，主要包括以下几种：2.1高频干扰断路器合闸以及隔离刀闸带电操作空母线等是高频干扰的主要来源，特别是隔离刀闸带电操作空母线，其在开始闪络拉弧的初始阶段将产生200～300/s的再点弧过程，每次沿母线传播其产生的前沿很陡的电流与电压波，并经母线终端及电容器设备注入地网，而行波在每一个断点处都会产生反射，从而出现各种高频振荡，最终高频振荡与二次回路耦合产生高频干扰。
浅谈电力继电保护抗干扰措施与方法范克军摘要：在电力系统中，继电器是继电保护装置中运用最为广泛的元器件，它的功能是在电力系统发生故障之前，能准确地找出故障的原因，及时切除故障，使电力系统继续稳定有效的工作下去。
如果继电保护装置失效，则会给电力系统设备带来很严重的损坏。
关键词：电力系统；继电保护；抗干扰引言：在电力系统中，继电器是继电保护装置中运用最为广泛的元器件，如果继电保护装置时效，则会给电力系统带来非常大的损失。
文章着重从继电保护在运行过程中所受到的干扰来源，干扰的传播和危害性，提出的加强继电保护装置防干扰的几种方式。
1.电力系统中干扰的来源和影响1.1电击干扰电击是电力系统中受二次干扰的主要来源。
近几十年来，人员对电击进行了长期的观察和试验，积累了很对经验。
根据资料表明，当电力系统受到电击时，会产生延续时间为几百微妙的冲击的电流。
当电击波打在变电站内或输电线路上时，电击波会经过通过避雷器、避雷针、避雷线等避雷设备流入大地。
在这个过程中，因为电磁耦合的作用，将在母线周边的二次回路导线和大地之间互相感应，产生出干扰电压。
除此之外，当电击电流从变电站内注入大地时，会经过设备的接地线流入变电站接地网，最后通过地网将电流传向远方。
因为变电站的地网本身就有一定的抗干扰能力，所以使电击时变电站内生产设备的暂态电位不断上升，使电网有电位差。
这样就会使电流屏蔽层流过电流，降低了继电保护装置的运行能力。
1.2在隔离开关操作过程中所受到的干扰在带电情况下操作隔离开关控母线，对二次设备也是一种较大的干扰。
隔离开关在有电的情况下操作，会因为它的速度慢，和空气游离能力差，使电弧进行多次熄灭和重燃，对二次回路和二次设备形成很大的干扰，这会使继电保护装置受到严重的影响。
当母线上的高频电流经过接地电容时，会在地网上传播，使得地网的地电位出现电位差。
在二次电缆中感应到高频电流，干扰被屏蔽的二次系统设备。
让干扰信号从二次电缆中进入保护装置中，使电力系统受到不同程度的干扰。
微机继电保护的优点及抗干扰措施1.高速保护：传统的保护装置逐步被微机保护装置所取代，其主要原因就在于微机保护装置具有更高的保护速度。
传统的继电保护装置仅能以毫秒级的速度执行保护判断，而微机继电保护装置能以微秒级的速度执行保护判断，其保护速度是传统继电保护装置的数倍。
2.高可靠性：微机继电保护装置具有较高的可靠性。
传统的继电保护装置通常采用机械式、电磁式等传统元器件，容易因为元器件的老化、机械损坏等原因而失效，而微机继电保护装置使用的元器件是电子元器件，其寿命较长、可靠性较高，能够保证装置的长期稳定运行。
3.高精度：微机继电保护装置具有较高的精度。
传统的继电保护装置仅具有一定的判别精度，如果遇到相邻线路干扰等情况，就会产生误判，而微机继电保护装置能够针对各种干扰情况作出正确判断，并进行相应的保护措施。
4.多功能：微机继电保护装置可以完成多种保护功能，如过电流保护、地电流保护、短路保护、过压保护、欠压保护等多种保护功能，并且可以通过编程方式设置参数，以适应不同的工作环境。
5.可编程性：微机继电保护装置具有强大的可编程性。
传统的继电保护装置仅能完成固定的保护功能，而微机继电保护装置可以通过编程实现不同的保护功能，并且可以根据不同的工作环境进行参数设置，从而保证装置的最佳工作状态。
1.电气隔离：在微机继电保护装置的设计中，通常采用电气隔离的方式来避免各个元件之间的相互影响。
例如，将数字量与模拟量隔离，将微处理器与外部电路隔离等措施，能够有效地抑制外界噪声的干扰。
2.滤波：微机继电保护装置通常在输入端口、输出端口等关键位置采用滤波电路，以滤除高频噪声和杂波信号，从而提高装置的抗干扰能力。
3.地线处理：微机继电保护装置的接地处理是影响其抗干扰能力的重要因素。
在接地处理时，应注意消除地环形电流，采用良好的接地方式，有效降低地电位的参差不齐度，提高装置的稳定性和抗干扰能力。
4.软件滤波：在微机继电保护装置的软件设计中，通常采用滤波算法来降低输入信号中的噪声，例如，通过加权平均或中值滤波等算法处理输入信号，从而提高装置的抗噪能力。
保护装置抗干扰措施硬件抗干扰：一．产品结构的电磁兼容设计●为了提高机箱的屏蔽效果，在接缝处可使用导电衬垫，显示窗可使用导电玻璃。
用于改善机箱屏蔽性能的各种金属衬垫、导电橡胶、导电漆、透明屏蔽玻璃等都有助于减小设备的辐射发射和提高抗扰度。
另外，机壳通风孔径大于5mm以上时，要盖上一层金属网罩，且将边缘与外壳焊牢，以保证良好的屏蔽效果。
●在产品的结构设计中应将装置的强电部分和弱电部分尽量分开来，采取将微机保护的核心部分如CPU、存储器、A／D转换器和有关地址译码电路集中在一、两个插件上，并在布置上远离强电干扰源。
在可能的情况下，在强电部分和弱电部分之间加一层金属板加以屏蔽，该金属板也要与机箱、大地连到一起。
●抑制静电放电干扰应从提高电子设备表面的绝缘能力着手，在可能发生静电放电的部位或装置加强绝缘或加以屏蔽，并接地良好。
如：装置表面可涂刷绝缘漆；操作开关等部位留足隔离间隙等。
二．电源回路的电磁兼容设计●电源回路的电磁兼容设计主要是采用滤波技术。
由于本装置采用了专用的开关电源模块，所以这一部分的抗干扰问题基本已经解决。
三．交流量回路的电磁兼容设计●由于电磁干扰是直接从CT、PT的初级引线进入装置内部的，所以CT、PT的初级引线要尽量短，并且不能互相交叉，以减少它们彼此之间的相互干扰。
在设计印刷电路板时，应考虑将强电部分与弱电部分在空间上分开来，强电部分可考虑安装金属屏蔽罩，以减少强电部分对弱电电路的空间辐射电磁干扰。
●另外，CT、PT原副边绕组间的隔离层应接至机箱，以防止外部浪涌电压的影响。
四．开关量回路的电磁兼容设计●开关量输入信号送给CPU之前，必须进行隔离处理，可采用光电隔离，而且两级光电隔离效果会比较好，在开关量输入板的出口处和CPU板的入口处各设一级光电隔离。
开关量输出回路也应该在前端采取隔离措施，可通过光耦或继电器进行隔离，而且两级隔离效果会比较好，在CPU板的出口处和开关量输出板的入口处各设一级隔离。
其中，隔离光耦两侧电源应该独立，否则起不到隔离作用。
●继电器与接触器的触点在通断瞬间会产生电弧或火花的干扰，适当地降额使用可以明显地减弱这种干扰，应选用触点容量大于电路上可能出现的最大容量的继电器。
采用非线性电阻抑制电感负载断开时的浪涌电流也可以收到明显的灭弧与灭火花效果，直流负载线圈（信号继电器的直流线圈）可并联反向二极管。
●可将继电器及其驱动控制电路设计为一块插件板，并在它与其它插件板之间加插一块屏蔽板（可以是一块敷铜板，钢箔通过引线与系统外层屏蔽相连）。
五．微处理器电路的电磁兼容设计●印刷线路板合理分区：即将模拟电路区、数字电路区、功率驱动区分开布置。
●对线路板上的元器件分组，以便在空间上保证各组的元器件不致于相互干扰。
一般先按使用电源电压分组，再按数字与模拟、高速与低速以及电流大小等进—步分组。
不相容的器件要分开布置，例如发热元件远离关键集成电路，磁性元件要屏蔽，敏感器件则应远离CPU时钟发生器等等。
所有连接器最好放在印制板的一侧，尽量避免从两侧引出电缆，以便减小共模电流辐射。
高速器件（频率大于10MHz或上升时间小于2ns的器件）尽可能远离连接器。
I/O驱动器则应紧靠连接器，使其尽快离开印刷板，以免I/O信号在板上长距离走线、耦合上干扰信号。
●信号线的布置（1）不相容的信号线（数字与模拟、高速与低速、大电流与小电流、高电压与低电压等）应相互远离，不要平行走线。
分布在不同层上的信号线走向应相互垂直，这样可以减少线间的电场和磁场耦合干扰。
另外，板内平行条状引线的线间杂散电容会引起线间串扰，因此在电路板设计时要避免长距离的平行引线，可以在走线间有意识地插入一些地线（或电源线）作为线条间的隔离措施。
（2）高速信号线要尽可能的短，以免干扰其他信号线。
在双面板上，必要时可在高速信号线两边加隔离地线。
（3）布线时应采取措施，使得信号线全程走线的特性阻抗保持不变。
a)高速信号线布置在同一层上，不经过过孔。
一般数字信号线应避免穿过二个以上的过孔。
b)信号线90度直角拐弯会产生特性阻抗变化，所以拐角处应设计成弧形或用两个45度角连接。
c)信号线不要离印刷板边缘太近，留有的宽度应至少大于0.15mm，否则会引起特性阻抗变化，而且容易产生边缘场，增加向外的辐射。
d)在印刷板上不允许有任何电气上没有连接而悬空的金属存在。
例如集成片上空闲的引脚、散热片、金属屏蔽罩、支架和板上没有利用的金属面等都应该就近接地线层。
●印制电路板上的供电线路应加滤波器和去耦电容。
在板的电源引入端使用大容量的电解电容10uF—100u F作低频滤波，再并联一只0.01—0.1uF的陶瓷电容作高频滤波。
板上集成片的电源引脚和地线引脚之间应加0.01uF的陶瓷电容进行去耦、至少每3块集成片应有一个去耦电容。
去耦电容应贴近集成片安装、连接线应尽量短，最大不超过4cm。
去耦回路的面积也应尽可能减小。
采用表面贴装的去耦电容可以进一步减小去耦回路的面积，达到良好的滤波效果。
●集成电路的引脚该接电源、地的都要接，不要悬空。
闲置不用的门电路输入端不要悬空，应将其接至固定的无效电平（若接电源需加限流电阻）。
闲置不用的运算放大器正输入端接地，负输入端接输出端。
●采用光耦进行数字信号的隔离。
对于模拟信号的隔离常用的有：差分放大器（隔离电压低），V/F转换的光电隔离电路（应用电路复杂）和隔离变压器（性能好但价格昂贵）。
●将同时产生变化的信号线成束集中，如地址线、数据线，并用地线将其与别的信号线隔离。
●重要芯片如CPU，RAM，EEPROM，A/D，D/A等在板上元件面采用大面积地线，以屏蔽片下焊接面大量走线对芯片的干扰。
●A/D转换器是模拟电路和数字电路的集中点，在布线上应使模拟电路和数字电路分区域安排，不要让它们互相交叉。
●晶振的引脚应尽量靠近CPU相应的输入引脚，晶振外壳要接地。
可以用地线将时钟区包围起来，使周围电场尽可能减小。
●电位器、可变电容、可变电感等应位于可方便调节的地方。
●对于开关、按键等机械开关断合产生的抖动干扰可采用消抖电路作为接口加以消除，最简单的方法就是在信号输入端采用消抖电容。
●无屏蔽的带状扁平电缆在使用中遇到的重要问题是信号与地线的分配。
最好的接线方式是让信号线和地线相间排列（即一根信号配一根地线），这样每根信号都有一个单独的接地回路，公共阻抗的耦合不存在，线间串扰也减至最小。
若为了节省用线数，可以采用两根信号线隔一根地线的方式排列。
●较重的元器件不能仅靠焊盘来固定，应当使用支架或卡子加以固定。
●对静电放电的防护：在印刷电路板设计时，考虑到插拔电路板时人体放电对器件的损害，为此在印刷电路板外围要增画一条保护环，保护环与印刷板的接地端相连。
拔取时，由于人手首先接触到的是保护环，因此放电就在保护环与人手之间进行，并通过接地端释放到地，实现了印刷板的静电放电保护。
●为了保证CPU和RAM的电源不出现掉电故障，一般采用电源监控和掉电保护电路。
●在成本许可的情况下，CPU主板可考虑采用4层电路板，它由于使用了专用的接地层，所以抗电磁干扰的能力比双层电路板提高很多。
六．保护测控系统的接地设计●微机保护装置的接地包括两类：一是金属机箱和各种隔离变压（流）器屏蔽层需与大地联接，接地电阻应<10殴。
另一类是指装置内部的数字地（或称逻辑地，即数字器件的零电位点），模拟地（即采样保持器和A/D转换器模拟部件等的零电位点）。
通常应将数字地和模拟地仅在一点相连，且两者都与内部直流电源零电位连接，内部零电位应全悬空，即不与机箱连接，以便有效地抑制共模干扰。
●采用浮地——屏蔽接地方案微机测控系统中，通常是把数字电子装置和模拟电子装置的工作基准地浮空，而设备外壳或机箱采用屏蔽接地。
此浮地方式可使微机系统不受大地电流的影响，提高了系统的抗干扰性能。
●合理安排接地方式。
通常高频电路（大于10MHz），其布线与元器件之间的寄生电感和分布电容会造成各个接地之间的耦合，可采用多点接地；对中频电路（1—10M），如果采用一点接地，其地线长度不应超过波长的1/20，否则应采用多点接地；在低频电路中，因布线和元件间的寄生电感影响不大，为减少地线环流，常采用一点接地。
●地线的布置：（1）布置地线时首先考虑的问题是“分地”，即根据不同的电源电压、数字电路和模拟电路分别设置地线，数字地与模拟地必须分开；（2）双面板的地线通常采用井字形网状结构、即一面安排成梳形结构地线，另一面安排几条与之垂直的地线，交叉处用过孔连接。
网状结构能减小信号电流的环路面积。
地线应尽可能地粗，以减小地线上的分布电感。
软件抗干扰：一．数字滤波方法●通过各种数字滤波算法消除模拟输入信号中噪声干扰的影响。
二．指令或参数冗余●NOP空操作指令的使用可在双字节和三字节指令后插入两个NOP指令，可保证其后的指令不被拆散。
因为“跑飞”的程序即使落在操作数上，由于两个NOP的存在，也不会将其后面的指令当操作数执行，从而使程序纳入正规。
对程序流向起决定作用的指令（如RET, RETI, ACALL, LCALL, LJMP, JZ, JNZ, JC, JNC, DJNZ等）和某些对系统工作状态其重要作用的指令（如SETB EA等）之前插入两条NOP指令，可保证跑飞程序迅速纳入正规，确保这些指令正确执行。
●重要指令的重复使用对程序流向起决定作用的指令和某些对系统工作状态其重要作用的指令可以进行重复，某些外围芯片的初始化控制字可以定期或不定期地进行刷新，以确保这些指令正确执行。
●对运行参数进行多元冗余设计，把每一参数同时存放在RAM区的不相靠近的多个单元里。
如果某一单元的数据被改变，而其它几个单元里的数据完好，则仍可保证系统的正常运行。
对于重要的程序段或子程序也可采用冗余设计，以免使系统发生误动作。
三．软件陷阱设置软件陷阱，即在非程序区设置拦截措施，程序步入陷阱，然后迫使程序进入循环区内。
●加未使用的中断服务程序：程序中未使用的中断都编制成相应的错误处理程序，即使中断被干扰信号触发，执行的也是相应的错误处理程序，使程序继续执行正确的流程。
●ROM和RAM中的剩余空间应填入有利于抗干扰的规则代码或NOP空操作指令，而不要留驻一些任意的随机码。
●程序区的多余空间里可重复安排跳转指令或RST指令，以便对可能出现的程序跑飞进行拦截，使之跳转到所需的地址处。
●RAM数据保护的条件陷阱：可在RAM写操作之前加入条件陷阱，不满足条件时不允许写入，并进入陷阱，形成死循环，之后可以通过后面提到的“看门狗”技术使其摆脱。
四．“看门狗”技术●启用看门狗定时器，保证程序跑飞时及时复位。
五．开入/开出软件抗干扰●对接口中的输入数据信息进行多次重复检测，以确定输入信号的真伪。
●开关量输出软件抗干扰设计主要采用重复输出的方法，对于那些用锁存器输出的控制信号，这些措施很有必要。
