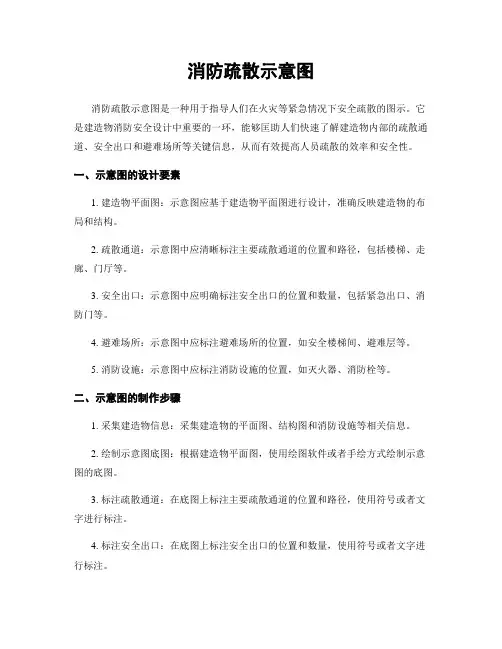

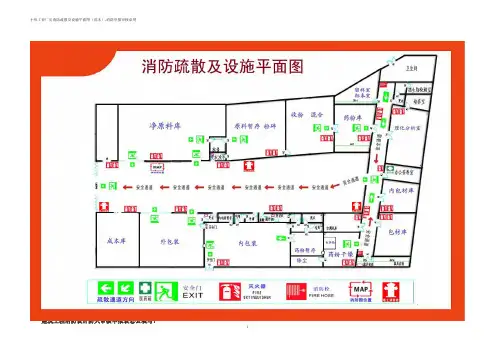

消防疏散示意图消防疏散示意图是一种用于指导人们在火灾等紧急情况下安全疏散的图示。
它是建造物消防安全设计中重要的一环，能够匡助人们快速了解建造物内部的疏散通道、安全出口和避难场所等关键信息，从而有效提高人员疏散的效率和安全性。
一、示意图的设计要素1. 建造物平面图：示意图应基于建造物平面图进行设计，准确反映建造物的布局和结构。
2. 疏散通道：示意图中应清晰标注主要疏散通道的位置和路径，包括楼梯、走廊、门厅等。
3. 安全出口：示意图中应明确标注安全出口的位置和数量，包括紧急出口、消防门等。
4. 避难场所：示意图中应标注避难场所的位置，如安全楼梯间、避难层等。
5. 消防设施：示意图中应标注消防设施的位置，如灭火器、消防栓等。
二、示意图的制作步骤1. 采集建造物信息：采集建造物的平面图、结构图和消防设施等相关信息。
2. 绘制示意图底图：根据建造物平面图，使用绘图软件或者手绘方式绘制示意图的底图。
3. 标注疏散通道：在底图上标注主要疏散通道的位置和路径，使用符号或者文字进行标注。
4. 标注安全出口：在底图上标注安全出口的位置和数量，使用符号或者文字进行标注。
5. 标注避难场所：在底图上标注避难场所的位置，使用符号或者文字进行标注。
6. 标注消防设施：在底图上标注消防设施的位置，使用符号或者文字进行标注。
7. 完善示意图：检查示意图的准确性和完整性，确保所有关键信息都被正确标注。
8. 输出示意图：将示意图输出为图片或者打印出来，以便在建造物内进行布置和展示。
三、示意图的使用与维护1. 布置展示：将示意图张贴在建造物内明显位置，确保人们能够方便地查看和理解。
2. 培训教育：在员工培训和消防演习中使用示意图，提醒人们熟悉疏散路线和安全出口的位置。
3. 定期检查：定期检查示意图的准确性和完整性，如有变动及时更新示意图。
4. 提醒标识：在示意图上添加提醒标识，如“紧急出口”、“避难场所”等，匡助人们快速定位关键信息。
建筑工程消防设计防火审核申报表怎么填写？建筑工程消防设计防火审核申报表，验收申报表，根据表格内容，逐项填写。
工程在建设的时候，都要填写附录表一：《建设工程消防设计审核申报表》，报消防部门审批，然后才能开工。
验收时要填写附录表二：《建设工程消防验收申报表》，消防部门验收合格，才能投入使用。
办理流程：一、有资质的设计单位出图→→报消防部门审批（3-15天）→→出审核意见→→按审核意见修改图纸→→重新报审→→出同意施工意见→→把施工图原件及审校意见复印件报物管公司存档→→施工→→调试→→专业单位检测→→出检测报告（2-7天）→→报原审核单位验收→→现场验收→→出合格意见→→开业前消防检查→→出同意开业意见→→开业。
二、消防报审时应提供的资料：装修平面图及施工图；照明、用电平面图及施工图；装修材料清单，防火材料合格证；装修单位资质证明书。
附录：1、《建设工程消防设计审核申报表》2、《建设工程消防验收申报表》3、《建设工程消防审核申报材料及要求》4、《建筑内部装修工程设计审核申报所需资料》5、消防设计参考规范1、《建筑设计防火规范》GB50016-20062、《高层民用建筑设计防火规范》GB50045-20053、《建筑内部装修设计防火规范》GB50222—95(2001年修订版)4、《自动喷水灭火系统设计规范》GB50084-20055、《火灾自动报警系统设计规范》GB50116-98参考规范：1、《建筑设计防火规范》GB50016-20062、《高层民用建筑设计防火规范》GB50045-20053、《建筑内部装修设计防火规范》GB50222—95(2001年修订版)4、《自动喷水灭火系统设计规范》GB50084-20055、《火灾自动报警系统设计规范》GB50116-986、《气体灭火系统设计规范》GB50370-20057、《汽车库、修车库、停车场设计防火规范》GB50067-978、《人民防空工程设计防火规范》GB50098-989、《建筑灭火器配置设计规范》GB50140-200510、《建筑电气工程施工质量验收规范》GB50303-200211、《建筑工程施工质量验收统一标准》GB50300-200112、《建筑给排水及采暖工程施工质量验收规范》GB50242-200213、《建筑电气安装工程施工质量验收规范》GB50303-200214、《自动喷水灭火系统施工及验收规范》GB50261-200515、《火灾自动报警系统施工及验收规范》GB50166-9216、《自动喷水灭火系统设计规范》GB50084-200517、《高层民用建筑设计防火规范》GB50045-200518、《智能建筑工程质量验收规范》GB50339-200319、《工业金属管道工程施工及验收规范》GB50235-9720、《现场设备工业管道焊接工程施工及验收规范》GB50236-9821、《气体灭火系统施工及验收规范》GB50263-200722、《电气装置安装工程接地装置施工及验收规范》GB50169-200623、《建筑施工安全检查标准》JGJ59-9924、《施工现场临时用电安全技术规范》JGJ46-2005。
