中国移动品牌专用SIM卡规格说明及内置

RFID-SIM卡规格说明书NMPC0004-1-0国民技术股份有限公司2009年12月1.符合标准●卡片物理尺寸符合GSM11.11 Plug-In标准形状●接触接口遵循ISO7816-2/3 标准●中国移动手机支付RFID-SIM卡基础技术方案●中国移动手机支付RFID-SIM卡开发接口方案●中国移动手机支付RFID-SIM卡距离空中校准方案●中国移动手机支付RFID-SIM卡现场距离校准方案2.接口特性接触接口：●ISO 7816接口速率最高支持57.6kbps●支持STK/OTA/OTA2应用（应用COS的设计决定最终的支持情况）射频接口：●射频通信接口空中数据传输速率1Mbps●RF通道性能参数工作于2.4G ISM频段1Mbps的空中数据传输速率读写距离（近距离）：典型刷卡距离< 4cm，最大刷卡距离< 10cm●工作模式自动选择（协议支持）典型RF交易时间< 500ms使用独特跳频技术有效防止干扰支持多于8 张卡片防冲突读取●RF发射机性能指标发射功率最大值0dBm发射功率最小值-18dBm●RF接收机性能指标卡片接收灵敏度-80dBm3.安全特性●金融级安全芯片作为主控管理芯片●基于硬件防火墙机制的多应用完全物理隔离●高效的抗干扰与防冲突机制●严格的交易距离可控性●认证机制：卡片与POS机之间遵循应用层的强认证机制（交易认证）4.性能指标●卡片功耗最大功耗18mA（射频交易）典型功耗6mA待机功耗<400uA平均待机功耗0.5 mA●电压范围：2.7-3.6V●ESD 保护：4KV以上●正常工作温度：-10℃-50℃。

附件一： U SIM卡基础知识及常见问题1.什么是USIM卡？USIM是什么的缩写？USIM卡的主要作用是什么？答：USIM卡是TDS-CDMA(TD 3G)数字移动电话用户的身份识别卡；USIM是英文Universal Subscriber Identity Module的缩写。

USIM卡主要用于存储用户的身份识别码、密钥及加密算法，支持TDS-CDMA网络对用户的鉴权，有效防止非法用户进入移动网络。

同时USIM卡中还存储了与用户有关的管理数据，如用户号码、短信息等。

在网络端支持的情况下，在TDS-CDMA手机和GSM手机中均可使用USIM 卡。

IM卡的物理结构是怎样的？使用中要注意哪些问题？答：USIM卡由集成电路模块和塑质卡体组成。

USIM卡的芯片镶嵌在其电路板上面，然后封装到卡体里。

U SIM的芯片中有8个物理触点，但是有两个触点(C4、C8)没有使用，所以USIM卡有六个使用的触点。

分别用来连接电源电压、参考地、复位信号、编程电压、时钟信号和输入输出。

尺寸和触点符合ISO7816的系列标准。

使用时，不要将卡过度弯折、振荡，受潮、手机电压不稳、环境温度过高或过低都会影响卡的寿命或损坏USIM卡。

在取出或放入USIM卡前，应当先关闭手机电源。

为保护USIM卡金属芯片，应当避免经常把USIM卡从手机中抽出。

IM卡的供电电压是多少？答：USIM卡的供电电压为1.8伏，3伏或5伏有些向卡供电电压为1.8V的移动电话不支持5V的SIM卡。

有些向卡供电电压为3V的移动电话不支持5V的SIM卡。

我公司目前制作的USIM卡基本上都是3/5伏兼容卡。

4.ICCID及其编码方式答：ICCID是英文Integrated Circuit Card Identification的缩写。

即智能卡识别序列号码，用以标识USIM卡。

ICCID共20位，格式为：898600 M F SS YY G XXXXXXX。

含义如下：898600 固定不变M 代表移动业务接入号的末位,分别为9、8、7、6、5SS 代表各省编号，见下表北京 01 吉林 07 福建 13广东 19 西藏 25天津 02黑龙江08 江西 14广西 20 陕西 26河北 03上海 09山东 15海南 21 甘肃 27山西 04江苏 10河南 16四川 22 青海 28内蒙古 05浙江 11湖北 17贵州 23 宁夏 29辽宁 06安徽 12湖南 18云南 24 新疆 30重庆 31YY 代表编制ICCID时的年号（取年份的后两位）G 代表SIM卡供应商编号雅斯拓--0；金普斯--1；江西捷德公司--3；珠海东信和平--4;大唐微电子--5；九州通--6；北京握奇--7；东方英卡--8 ；北京华虹--9；上海柯斯--A；北京航天智通--B。

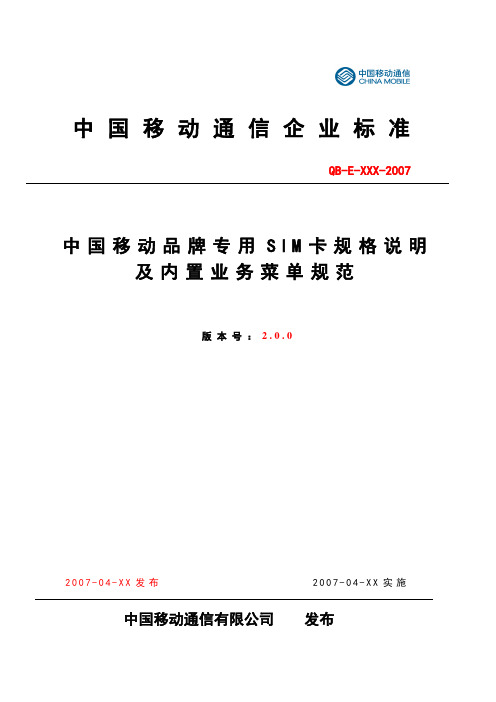

中国移动通信企业标准QB-E-XXX-2007中国移动品牌专用S I M卡规格说明及内置业务菜单规范版本号：2.0.02007-04-X X发布2007-04-X X实施中国移动通信有限公司发布本规范根据中国移动品牌建设及业务发展需要，对原有品牌专用SIM卡规格说明进行了完善，并充分考虑将需重点推广的集团业务与长期受用户喜爱的已有业务进行有机结合，对卡上内置的全球通VIP电子名片、SIM营业厅、手机报、飞信、彩铃、无线音乐俱乐部、最新套餐、来电提醒、语音信箱、会议电话等业务的技术实现方案进行了描述，是各省公司进行SIM卡内置业务的依据。

本规范主要包括以下几方面内容：品牌专用SIM卡的规格说明以及各内置业务的业务描述、菜单结构和操作流程。

本规范由中国移动通信有限公司市场部提出并归口管理。

本规范起草单位：中国移动通信集团有限公司市场部。

本规范主要起草人：魏长宽、裴志刚、赵生、刘庆秀、李石本规范解释单位：中国移动通信集团有限公司市场部。

1. 适用范围 (1)2. 引用标准 (1)3. 缩略语及名词定义 (2)4. 品牌专用SIM卡规格说明 (2)4.1. 品牌专用SIM卡规格总体要求 (2)4.2. 品牌专用SIM卡内置业务和功能概览 (1)4.3. 全球通品牌专用SIM卡规格说明 (2)4.3.1 菜单结构及索引 (2)4.3.2 0级菜单名称 (3)4.3.3 我是全球通 (3)4.3.4 我是VIP (3)4.3.5 SIM电话本 (4)4.3.6 一卡双号 (4)4.3.7 活动信息 (4)4.3.8 联盟商家 (4)4.3.9 业务推荐 (4)4.3.10 OTA业务目录 (5)4.3.11 SIM卡信息 (5)4.3.12 0级菜单名称变更 (5)4.3.13 品牌和级别变更管理 (5)4.3.14 容量配置 (5)4.4. 动感地带品牌专用SIM卡规格说明 (5)4.4.1 菜单结构及索引 (5)4.4.2 我的身份认证 (6)4.4.3 短信群发 (7)4.4.4 活动信息 (7)4.4.5 精品推荐 (7)4.4.6 OTA业务目录 (7)4.4.7 SIM卡信息 (8)4.4.8 0级菜单名称变更 (8)4.4.9 品牌管理 (8)4.4.10 容量配置 (8)4.5. 神州行品牌专用SIM卡规格说明 (8)4.5.1 菜单结构及索引 (8)4.5.2 轻松问候 (9)4.5.3 短信群发 (9)4.5.4 优惠快讯 (9)4.5.5 业务精选 (10)4.5.6 OTA业务目录 (10)4.5.7 SIM卡信息 (10)4.5.8 0级菜单名称变更 (10)4.5.9 品牌管理 (10)4.5.11 OTA功能的关闭 (11)5. 内置业务总体指导原则 (11)5.1. 内置业务要求 (11)5.2. 短信指令编码要求 (11)6. SIM卡内置业务菜单规划 (11)6.1. 全球通VIP电子名片 (11)6.1.1 业务描述 (11)6.1.2 菜单结构 (12)6.1.3 操作流程 (12)6.2. SIM营业厅 (12)6.2.1 业务描述 (12)6.2.2 菜单结构 (12)6.2.3 操作流程 (13)6.3. 天气查询 (15)6.3.1 业务描述 (15)6.3.2 菜单结构 (15)6.3.3 操作流程 (15)6.4. 航班查询 (16)6.4.1 业务描述 (16)6.4.2 菜单结构 (16)6.4.3 操作流程 (16)6.5. 手机报 (17)6.5.1 业务描述 (17)6.5.2 菜单结构 (17)6.5.3 操作流程 (19)6.6. 飞信 (20)6.6.1 业务描述 (20)6.6.2 修订内容 (20)6.6.3 菜单结构 (21)6.7. 彩铃 (21)6.7.1 业务描述 (21)6.7.2 菜单结构 (22)6.7.3 操作流程 (22)6.8. 无线音乐俱乐部 (23)6.8.1 业务描述 (23)6.8.2 菜单结构 (23)6.8.3 操作流程 (23)6.9. 最新套餐 (24)6.9.1 业务描述 (24)6.9.2 菜单结构 (24)6.9.3 操作流程 (25)6.10. 来电提醒 (26)6.10.1 业务描述 (26)6.10.3 操作流程 (26)6.11. 语音信箱 (27)6.11.1 业务描述 (27)6.11.2 菜单结构 (27)6.11.3 操作流程 (27)6.12. 会议电话 (28)6.12.1 业务描述 (28)6.12.2 菜单结构 (28)6.12.3 操作流程 (29)7. 编制历史 (29)附录A SIM 卡内置自有业务菜单和指令索引 (30)附件B 中国移动新SIM卡版面标识应用规范 (31)1.适用范围本规范定义了品牌专用SIM卡的规格说明及全球通VIP电子名片、SIM营业厅、手机报、飞信、彩铃、无线音乐俱乐部、最新套餐、来电提醒、语音信箱、会议电话等SIM卡内置业务的业务描述、菜单结构和操作流程等相关内容。

M2M MS1产品规格书为了设计人员能更快捷，准确地选择适合设计需求的产品，并使该产品能顺利通过认定程序和入厂检验，特提供产品规格书如下：1产品一般描述（Description）1.1产品适用范围(Applicability scope)M2M专用卡通过专业的软硬件改造，可以广泛应用在绝大多数行业中，相比传统普通SIM 卡在工作温度范围、抗震、抗湿等方面均能满足更高的要求。

1.2工作环境要求(Working environment)MS1卡硬件指标列表指标等级擦写次数 50万次数据保存时间 10年操作温度(包括工作温度和存储温度) -40 to +105°C湿度 在85度温度，相对湿度范围90%~95%，1000小时的条件下，可以保证卡的操作和存储正常。

静电 在卡暴露在4000V的静电环境中，不应降低卡片功能。

电磁 在卡暴露在稳定的79500A/m（1000Qe）磁场下，不应降低卡片功能。

X光(紫外线) 在卡的任何一面每边在受到0.1Gy剂量，相当于70～140KeV中等能量X射线照射时（一年的累计剂量），不应降低卡片功能。

震动 20Hz to 2000HzSIM外形 QFN5*6-8封装2产品规格内容(Specification)2.1产品外观检查标准(Appearance specification)产品长×宽×高：5.0mm×6.0mm，厚度小于等于0.9mm，相关尺寸如图2.1、图2.2、图2.3、图2.4图2.1图2.2 QFN5*6-8封装芯片底视图图2.3 QFN5*6-8封装芯片顶视图图2.4 QFN5*6-8封装芯片侧视图QFN5*6-8芯片的8个管脚中，6个管脚应与无线模块的相应设备相连，2个管脚不用。

图2.5为管脚定义：图2.5 QFN5*6-8封装芯片管脚定义第2个和第3个管脚同时直接相连。

下表为管脚定义：管脚序号 触点信号 解释1 VSS 接地2 I/O 数据输入/数据端口3 I/O 数据输入/数据端口4 NULL 未定义5 NULL 未定义6 CLK 时钟信号输入端7 RST 复位信号输入端8 VDD 供电电压输入端QFN5*6-8 封装芯片管脚定义列表2.2产品电气特性（结构件除外）(Electronic specification)MS卡的电气特性遵循《中国移动通信业务卡管理体系-SIM卡基础技术规范（2001年12 月）》和《ISO/IEC 7816-3》规范要求3包装规格内容(Package specification)3.1包装要求批量生产时采用卷带真空包装方式： 200片/卷； 卷盘的外径尺寸：7英寸；卷带的宽度：12mm。

SIM卡规格详解类别：技术文章来源：未知作者：未知关键字：SIM卡加入日期：2003-8-9SIM卡规格详解SIM卡是什么？估计许多人无法给出一个比较完整的答案，只知道是一张小小的卡片！但是您也许不知道手机离开了这张小小的SIM卡是几乎做不了工作的，除了在特殊情况下用户可以通过不带SIM卡的手机呼叫网络许可的专用紧急号码，比如110，119等等……下面让我们走近SIM卡，一起来揭开SIM 卡的面纱，看看它的真实“面目”。

一、SIM卡名词解释SIM卡(Subscriber Identity Module) ，即用户识别卡，它是一张符合GSM规范的“智慧卡”，SIM 卡有大小之分，大卡尺寸54mm×84mm（约为名片大小），小卡尺寸为25mm×15mm（比普通邮票还小）。

其实“大卡”上面真正起作用的是它上面的那张“小卡”，“小卡”上起作用的部分只有小指甲盖那么大。

目前国内流行样式是“小卡”，小卡也可以换成“大卡”（有个卡托即可）。

“大卡”和“小卡” 分别适用于不同类型的GSM移动电话，早期的机型如摩托罗拉GC87C、308C等手机用的是“大卡”，现在新出的机型基本上都是用“小卡”。

SIM 卡可以插入任何一部符合GSM规范的移动电话中，“实现电话号码随卡不随机的功能”，而通话费则自动计入持卡用户的帐单上，与手机无关。

鉴于很多手机玩家对sim卡及手机的密码问题不是太了解，我在这里作一下介绍。

手机的密码可谓多多，如pin1（或简称pin）、pin2、puk1（或简称puk）、puk2、手机开机密码、sim卡解锁码等。

在介绍各种密码之前，让我们先解析以下两个概念：“网络运营者和供应商（或叫网络服务商）”。

网络运营者是负责GSM（全球移动通信系统）网正常工作的组织，不同国家有不同的网络运营者，在中国，最大的网络运营者是中国电信。

而供应商是负责手机进入GSM网的机构，常见的是中国移动通信和中国联通（租用电信的网络）。

中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳中国移动通信集团公司 发布目 录1. 范围 (1)2. 规范性引用文件 (1)3. 术语、定义和缩略语 (1)4. Plug-in SIM卡版面 (2)5. Plug-in SIM卡生产打印 (2)6. Plug-in SIM卡单卡包装 (4)6.1. 包装材料 (4)6.2. 单卡及串式包装 (4)7. 业务推广 (5)7.1. 实施步骤 (5)7.2. 试点情况及总结 (5)7.3. 宣传策略 (6)7.4. 客服口径 (6)SIM卡卡托 (7)7.5. Plug-in8. 编制历史 (7)前 言本标准是中国移动SIM卡供应商生产、销售Plug-in SIM卡的依据。

本标准规定了Plug-in SIM卡版面和生产打印、业务描述、业务推广等相关内容。

本标准由中移 号文件印发。

本标准由中国移动通信集团公司市场部提出，集团公司技术部归口。

本标准由标准归口部门负责解释。

本标准起草单位：中国移动通信集团公司市场部，中国移动江苏公司本标准主要起草人：甘俊、王长年、李石、侯海涛1.范围本规范规定了Plug-in SIM卡版面和生产打印、业务描述、业务推广等相关内容。

原则上在中国移动通信有限公司内部使用。

本规范适用于中国移动通信有限公司定购、销售Plug-in SIM卡。

2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

表2-1序号 标准编号 标准名称 发布单位ISO[1] ISO7810 Identification cards–PhysicalcharcacteristicsISO[2] ISO7816-1 Identification cards –Integrated circuit(s)cards with contacts,Parts I: PhysicalcharcacteristicsISO[3] ISO7816-2 Identification cards –Integrated circuit(s)cards with contacts,Parts II:Dimensions andlocations of the contact中国移动通信有限公司[4] 中国移动通信“全球通”客户专用SIM 卡规格说明中国移动通信有限公司[5] 中国移动通信“动感地带”客户专用SIM卡规格说明中国移动通信有限公司[6] 中国移动通信“神州行”客户专用SIM卡规格说明[7] QB-E-005-2004SIM卡远程写卡业务规范 中国移动通信有限公司3.术语、定义和缩略语下列术语、定义和缩略语适用于本标准：表3-1词语解释 ICCIDIC Card Identity ID-1插拔式（SIM卡） Plug-in嵌入式（SIM卡） RPSRemote Personalization System SIMSubscriber Identity Module 实卡个人化后写入个人化信息的SIM 卡 空卡未经过个人化的不含个人化信息的SIM卡 空卡识别文件为方便空卡的管理，在预个人化的卡中建立的特定文件；用以标识该空卡的供应商、卡类和出厂时间等信息 空卡序列号 在SIM卡2F02文件中定义空卡的识别文件内容，由16位BCD编码组成的一组序号，用于表示每一张空卡4. Plug-in SIM 卡版面Plug-in SIM卡版面按中国移动通信集团三大品牌专用SIM 卡版面要求执行，在原大卡版面的基础上，保留小卡版面部分，其余部分不再印刷，以进一步节约印刷染料，降低成本、减少污染。

中国移动M2M(U)S I M卡设备规范E q u i p m e n t S p e c i f i c a t i o n o f M2M(U)S I M f o r C h i n a M o b i l e版本号：2.0.0目录1.范围 (1)2.规范性引用文件 (1)3.术语、定义和缩略语 (3)4.中国移动M2M专用卡业务概述 (3)5.中国移动M2M专用卡技术指标分级 (3)5.1.分级原则 (3)5.2.操作和存储温度 (4)5.3.湿度 (4)5.4.腐蚀 (5)5.5.震动 (5)5.6.附着力 (5)5.7.数据保存时间 (5)5.8.擦写次数 (6)5.9.抗电磁干扰 (6)5.10.抗X光(紫外线) (7)5.11.抗静电 (7)6.中国移动M2M专用卡技术要求 (7)6.1.MP卡 (7)6.1.1.MP卡简介 (7)6.1.2.物理特性 (8)6.1.2.1.技术指标 (8)6.1.2.2.格式与布局 (9)6.1.3.电气特性 (9)6.1.4.传输协议 (9)6.2.MS卡 (10)6.2.1.MS卡简介 (10)6.2.2.物理特性 (10)6.2.2.1.技术指标 (10)6.2.2.2.格式与布局 (11)6.2.2.2.1.QFN5*5-8封装 (12)6.2.2.2.2.QFN5*6-8封装 (13)6.2.3.电气特性 (15)6.2.4.传输协议 (15)7.功能要求 (16)7.1.通信初始化建立过程 (16)7.2.断电保护 (16)7.3.软件功能要求 (16)7.4.M2M专用卡基本文件规格 (16)8.安全要求 (17)8.1.防盗用解决方案 (17)8.2.M2M专用卡采用的算法 (17)8.3.M2M专用卡PIN管理 (17)9.规格要求 (17)10.芯片要求 (18)11.M2M专用卡标识要求 (18)11.1.M2M专用卡标识打印要求 (18)11.2.M2M专用卡标识软件要求 (18)12.M2M专用卡对终端的要求 (19)13.M2M专用卡对写卡终端的要求 (19)14.编制历史 (19)附录A（国际标准对于M2M专用卡技术指标的定义） (20)附录B（JEDEC22-B103对于防震动的分级检测要求） (23)附录C（普通SIM卡与M2M专用卡技术指标比较） (23)附录D（M2M专用卡芯片分类） (24)附录E（M2M专用卡的生产工艺及卡基材料） (25)附录F（各M2M专用卡的应用行业建议） (25)附录G（M2M专用卡基本文件规格） (26)1.范围本标准规定了M2M专用(U)SIM卡的产品形态、技术指标、应用场景等内容，详细定义了M2M专用(U)SIM卡片的物理特性、电气特性、传输协议等，同时明确提出了卡片的功能、安全、规格以及芯片要求等，是开发研制符合中国移动要求的M2M专用(U)SIM卡的依据。

手机SIM现在分为中国移动和中国联通，以后还会有中国电信，不过这里只举了中国移动SIM卡和中国联通SIM卡的例子。

SIM背面数字的长度为20位。

中国移动SIM后面20为数字说明例如：8986 00 60 26 07 4 56223548986代表国家中国00代表运营商中国移动60代表手机号码第三四位，如此卡为136026代表发卡省份编号[1]07代表发(制)卡年份2007年4代表生产厂家5622354代表用户识别号，比较随意中国联通SIM后面20位数字说明例如：8986 01 07 00 029 530981 S8986代表国家中国01代表运营商中国联通07代表发(制)卡年份2007年05代表手机号码第三四位，如此卡为1300029代表发卡地区号530981代表用户识别号，比较随意S代表生产厂家[3]备注说明：[1]省份编号01：北京02：天津03：河北04：山西05：内蒙古06：辽宁07：吉林08：黑龙江09：上海l0：江苏11：浙江12：安徽13：福建14：江西15：山东16：河南17：湖北18：湖南19：广东20：广西21：海南22：四川23：贵州24：云南25：西藏26：陕西27：甘肃28：青海29：宁夏30：新疆31：重庆[2]生产厂家0：法国斯伦贝榭厂家在湖南1：法国GEMPLUS 厂家在天津(这种卡在芯片接触点上上都有GEMPLUS的标记，注意不是GSMPLUS)2：德国欧伽(该代号后被武汉天喻替代)3：江西捷德4：东信和平5：大唐电信6：航天九洲通7：北京握奇8：东方英卡9：北京华虹A：上海柯斯B：航天智通[3]生产厂家A：东方英卡B：布尔公司C：上海柯斯D：欧贝特E：东信和平G：法国GEMPLUS H：北京华虹S：法国斯伦贝榭T：大唐电信W：北京握奇Y：武汉天喻J：江西捷德。

一、概述移动电话机与SIM卡共同构成移动通信终端设备。

无论是GSM 系统还是CDMA系统，数字移动电话机用户在“入网”时会得到一张SIM卡（Subscriber Identity Module）或UIM卡（User Identity Module）。

SIM卡是一张符合GSM规范的“智慧卡”，可以插入任何一部符合GSM规范的移动电话中，实现“电话号码随卡不随机的功能”，而且通话费用自动计入持卡用户的账单上，与手机无关。

二、SIM卡硬件特性1、外部特征在实际使用中有两种功能相同而形式不同的SIM卡：卡片式(俗称大卡)SIM卡，这种形式的SIM卡符合有关IC卡的ISO7816标准，类似IC卡。

嵌入式(俗称小卡)SIM卡，其大小只有25mm ×15mm，是半永久性地装入到移动台设备中的卡。

“大卡”上真正起作用的是它上面的那张“小卡”，而“小卡”上起作用的部分则是卡面上的铜制接口及其内部胶封的卡内逻辑电路。

目前国内流行样式是“小卡”，小卡也可以换成“大卡”（需加装一卡托）。

“大卡”和“小卡”分别适用于不同类型的GSM移动电话，早期机型如摩托罗拉GC87C、308C等手机用的是“大卡”，而目前新出的机型基本上都使用“小卡”。

2、SIM卡接口SIM卡是通过卡面上铜制接口来连接卡内逻辑电路与移动终端的，SIM卡芯片有八个触点，通常与移动设备连接需要六个触点，具体接口定义如下图所示：（抱歉，本论坛暂时无法直接上传图片。

－by SL）3、内部结构SIM卡是一个装有微处理器的芯片卡，它的内部有5个模块，并且每个模块都对应一个功能：微处理器CPU（8位）、程序存储器ROM （3--8kbit）、工作存储器RAM（6--16kbit）数据存储器EEPROM （128--256kbit）和串行通信单元。

这5个模块被胶封在SIM卡铜制接口后与普通IC卡封装方式相同。

这五个模块必须集成在一块集成电路中，否则其安全性会受到威胁。
