带传动的安装与维护发布时间：2021-11-24T05:49:23.005Z 来源：《电力设备》2021年第10期作者：刘恒宽[导读] 有开口传动、交叉传动和半交叉传动等，分别满足各种类型的主动轴和从动轮轴之间的相对位置和不同运动时的旋转方式。
由于平型履带传动机械结构简单，但是很容易发生打滑，通常在3左右的范围内使用。
（徐州机电技师学院）摘要：新型带式两轴传动器目前可广泛应用于两轴之间的各种中心轴向传动，根据两种传动工作原理的不同，有一种是依靠减速带与传动带与齿轮间间的摩擦力相互影响传动的带带摩擦式同步带动轮传动，还有一种是依靠传动带与装在带轮上的啮合齿相互带动啮合进行传动的带齿同步带动式传动。
本文介绍了普通传动带维护设备在特殊日常使用环境条件下的日常保养维护方法及其维修应该特别注意的一些问题。
关键词：带传动工作原理维护一、带传动的类型1.平带传动:有开口传动、交叉传动和半交叉传动等，分别满足各种类型的主动轴和从动轮轴之间的相对位置和不同运动时的旋转方式。
由于平型履带传动机械结构简单，但是很容易发生打滑，通常在3左右的范围内使用。
2.V带和V带轮V带是一种由断面成为梯形的各种环形式传动带组成的总称，分特殊带芯V带和常见的普通V带两大类。
与其他平行式传动履带相比，它具有安装简单、占地面积少、传动效率高、噪声低等优势，在整个传动领域中都占据着重要的地位。
主要适用于电动机及内燃机驱动的各种机械装置的动力传递。
普通V带:V带轮是V带轮结构由轮缘、轮辐和轮毂组成根据轮辐结构分为实心式带轮、辐板式带轮、轮辐式带轮三种，V带轮常用材料为灰铸铁、钢、铝合金或工程塑料等，其中以灰铸铁应用最广。
3.圆皮带传动:比如放映机，缝纫机，一些小动力或手动机械上作为传动。
带传动有很好的弹性，在运行过程中缓解冲击振动，运动平稳，噪音低，载荷过大时皮带打滑，起到保护机械作用。
4.多楔带传动:（1）多楔带与多边形楔子传动带轮之间的反向接触带表面积及其承受摩擦力的应力相对较大，载荷沿着传动带宽不同方向的运动分布比较均匀，因而其反向传动阻力性能更大.（2）由于该履带体薄而轻、柔性好、结构合理，故履带工作时的应力小，可在较小的移动履带上进行工作.（3）多楔带还分别兼备了电磁传动时的振动小、散热快、运转平稳、使用时间的延伸长小、传动比较大和由于电磁传动极限大在线路上的移动运行速度高等多大优势，因而它的使用寿命较长。
福州市第二高级技工学校教案纸2-2普通V带传动和同步带传动一、内容析导（二）V带传动1．V带及带轮V带传动是由一条或数条V带和V带轮组成的摩擦传动。
（1） V带（图1-2）图1-2 V带的结构a)帘布结构 b)线绳结构1-伸张层2-强力层3-压缩层4-包布层V带是无接头的环形带，其横截面为等腰梯形，两侧面为工作面。
带底面与轮槽底面不接触。
V带由包布、顶胶、抗拉体和底胶组成，抗拉体分为帘布芯结构和绳芯结构，帘布芯结构的V 带制造方便，抗拉强度高；绳芯结构的V带柔韧，适用于转速较高的场合。
（2）．V带轮（图1-3）V带轮有实心式、腹板式、孔板式和轮辐式四种。
普通V带轮用灰铸铁制造，高速带轮用铸钢制造，小功率带轮可用铝合金或工程塑料制造。
2．V带传动的主要参数（1）普通V带横截面尺寸楔角α为40 0，相对高度（h/bp）为0.7的V带称为普通V带 (图1-4)。
普通V带由小到大有Y、Z、A、B、C、D、E七种型号。
带在弯曲时楔角α会减小，故V带轮轮槽槽角要小于40 0，小带轮的槽角小于大带轮的。
（2）V带带轮的基准直径dd V带带轮的基准直径dd是带轮上与所配V带的节宽相对应的直径。
V带已经标准化，小带轮基准直径不能过小，否则，带轮的过小直径导致胶带在带轮上的弯曲程度严重，传动时产生的弯曲应力过大，使胶带的使用寿命降低。
一般应保证ｄｄ１≥ｄｄｍｉｎ。
（3）V带传动的动比不考虑传动的弹性滑动V带传动的传动比可以通过下式计算：i12=n1/n2=dd2/dd1式中dd1、dd2为主动轮和从动轮的基准直径，mm。
通常V带传动传动比小于等于七。
一般为二到七。
（4）小带轮的包角α1 带与带轮接触弧所对的圆心角称为包角α。
为了保证带与带轮接触表面有足够的摩擦力。
接触弧不能过短，故一般要使包角α≥120°。
两带轮的中心距大，小带轮的包角就越大，带与带轮的接触弧就越长，传递的功率就越大。
(5)中心距 a 中心距过大，带传动能力提高，结构大，Ｖ带易颤动；中心距过小，小带轮包角过小，单位时间带在轮上绕曲次数多，Ｖ带易疲劳，带的传动能力下降。
中等专业学校2023-2024-1教案编号：备课组别机械课程名称机械基础所在年级主备教师授课教师授课系部授课班级授课日期课题：项目一机械传动Ｖ带传动、同步带传动教学目标1.熟悉皮带传动安装、使用及调整方法；2.了解同步带传动的组成、工作原理、类型、参数及应用；重点皮带传动安装、使用及调整方法；难点皮带传动调整方法；教法讨论、讲授和练习；教学设备多媒体；教学环节教学活动内容及组织过程个案补充教学内容一、组织教学：安定课堂秩序二、复习上讲内容三、新课教学（一）V带传动的安装维护及张紧装置1．普通V带传动的安装与维护V带张紧程度2.V带传动的张紧装置（1）调整中心距（定期张紧、自动张紧）（2）使用张紧轮（平带和V带传动不同）教学内容3.V带轮的材料、结构和V带的标记（1）带轮的材料与带速有关。
如铸铁、铸钢、铸铝、工程材料。
（2）带轮的结构有实心式、腹板式、孔板式、轮辐式。
（3）V带的标记由型号、基准长度和标准号组成。
（二）同步带1.同步带传动的特点及应用（1）同步带传动的特点①传动比恒定。
②效率高。
③速度及功率范围广。
④较小的带轮直径、较短的轴间距、较大的速度比。
⑤对轴及轴承的压力小而使传动系统结构紧凑。
⑥制造和安装精度要求较高，中心距要求较严格。
（2）同步带传动的应用同步带在汽车上的应用同步带在车床上的应用（2）同步带的参数、类型和标注①节距Pb节距Pb ——在规定张紧力下，同步带相邻两齿对称中心线间的距离。
教学内容②基本长度Lp同步带工作时保持原长度不变的周线称为节线，节线的长度为基本长度（公称长度），轮上相应的圆称为节圆。
2.同步带的类型梯形齿同步带弧齿同步带单面同步带双面同步带4.同步带轮4.梯形齿同步带和弧齿同步带的区别。
高一机械班《机械基础》学案：第一章带传动【使用课时】2课时【学习目标】掌握：1.带传动的组成和原理、了解带传动的类型2. V 带传动的主要参数、普通V 带的标记与应用特点、理解V 带传动的安装维护及张紧装置【学习重点、难点】1.带传动的组成、原理和类型2. V 带传动的主要参数、普通V 带的标记与应用特点、V 带传动的安装维护及张紧装置【学习方法】在理解的基础上多背多记【学习导向问题】一、 带传动的组成与原理1.带传动一般由 、 和 组成。
2. 带传动是以张紧在至少两轮上的带作为中间挠性件，靠带与带轮接触面间产生的 来传递 和（或） 。
3、带传动的传动比i机构的传动比——机构中瞬时输入速度与输出速度的比值。
带传动的传动比就是 与 之比：二、带传动的类型带传动 ：摩擦型带传动、 啮合型带传动摩擦型带传动常用的形式有 、 、 。
啮合型带传动常用的形式有 。
三、带传动的特点与其它传动形式相比较，带传动具有以下特点：(1)由于传动带具有良好的弹性，所以能缓和冲击、吸收振动，传动平稳，无噪声。
但因带传动存在滑动现象，所以不能保证恒定的传动比。
(2)传动带与带轮是通过摩擦力传递运动和动力的。
因此过载时，传动带在轮缘上会打滑，从而可以避免其它零件的损坏，起到安全保护的作用。
但传动效率较低，带的使用寿命短；轴、轴承承受的压力较大。
(3)适宜用在两轴中心距较大的场合，但外廓尺寸较大。
⑷结构简单，制造、安装、维护方便，成本低。
但不适用于高温、有易燃易爆物质的场合。
1122n i n四．V 带传动1. V 带及带轮V 带传动——由一条或数条V 带和V 带带轮组成的摩擦传动。
（1）V 带是一种 的环形带，其截面为 。
工作面为 。
（2）V 带的结构有 和 两种，分别由 、 、 和 组成。
（3）V 带带轮的常用结构有 、 、 和 。
其结构取决于带轮基准直径d d 的大小。
a.当d d ≤150mm 时，可制成实心式。
b.当d d =150---450mm 时，可制成腹板式，或制成孔板式。
第二节V带传动一、V带及带轮V带传动是由一条或数条V带和V带带轮组成的摩擦带传动。
1.V带（1）外形：V带是一种无接头的环形带，其横截面为等腰梯形，工作面是与轮槽相接处的两侧面，带与轮槽底面不接触。
（2）分类：按结构不同可以分为帘布芯和绳芯（3）组成：由包布、顶胶、抗拉体和底胶（4）特点：帘布芯：制造简单，抗拉强度高，价格低，应用广。
绳芯：柔韧性好，适用于转速较高的场合。
2.V带带轮常用结构有实心式、腹板式、孔板式和轮辐式基准直径较小时采用实心式带轮，当基准直径大于300mm时，采用轮辐式带轮材料: 铸铁,常用HT150、HT200。
转速高时：用铸钢、钢的焊接结构低速、小功率时：用铝合金、塑料。
实心式：当带轮直径d≤（2.5-3）d S(带轮轴孔直径)采用。
腹板式:当带轮直径d≤300mm时采用。
孔板式: 当带轮直径d≤300mm时采用。
轮辐式: 当带轮直径d≥300mm时采用。

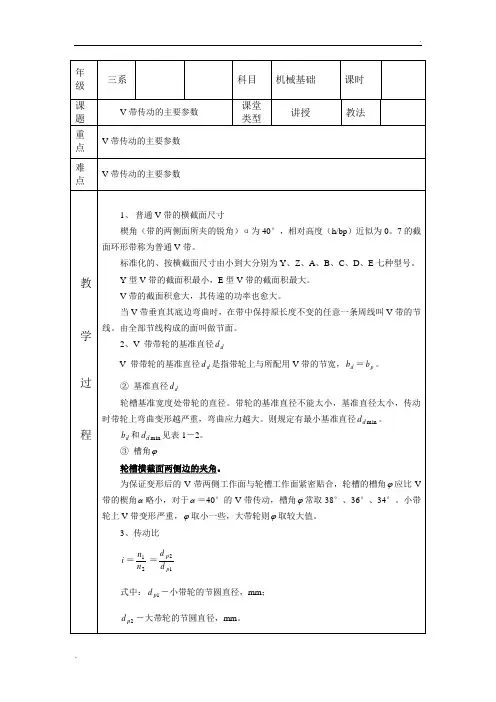

二、V带传动的主要参数1、.普通V带的横截面尺寸楔角ａ为40度（带的两侧面所夹的锐角），相对高度（ｈ∕ｂp）为0.7的V带称为普通V带。
顶宽b——V带横截面中梯形轮廓的最大宽度。
节宽bp——V带绕带轮弯曲时，长度和宽度不变的层面称中性层，中性层的宽度称节宽。
高度h——梯形轮廓的高度相对高度ｈ∕ｂp——带的高度与节宽之比普通V带已经标准化，按横截面尺寸由小到大分别为Y、Z、A、B、C、D、E七种型号，在相同的条件下，横截面尺寸越大，传递的功率越大。
为了保证带传动工作时带和带轮槽工作面接触良好，V带带轮轮槽角要适当减小些，一般取34、36、38度。
2．V带带轮的基准直径d dV带带轮的基准直径d d——带轮上与所配用V带的节宽b p相对应处的直径。
在带传动中，带轮基准直径越小，传动时带在带轮上的弯曲变形越严重，V 带的弯曲应力越大，从而会降低带的使用寿命。
为了延长传动带的使用寿命，对各种型号的普通V 带带轮都规定了最小基准直径。
带传动一、带传动的组成和原理“1、带传动的组成：带传动一般由固连与主动件的带轮（主动轮），固连与从动件的带轮（从动轮）和紧套在两带轮上的挠性带组成。
2、带传动的工作原理：带传动是以张紧在至少两个轮上的带作为中间挠性件，依靠带与带轮接触面间产生的摩擦力（或啮合力）来传递运动和动力的。
目前，大多数用带传动的都是依靠摩擦力来传递运动和动力：主动轮通过摩擦力将运动和力传递给带，带又通过摩擦力将运动和力传递给从动轮，从而实现带传动的正常工作。
摩擦力的大小不仅与带和带轮接触面的摩擦系数有关，还与接触面间的正压力有关。
因此，带与带轮之间应有一定的张紧程度，以保证足够的摩擦力。
3、机构传动比：机构中瞬时输入角速度与输出角速度的比值称为机构的传动比。
传动比是机械传动中的一个重要概念，针对不同的机械传动，具体的表达式会有所不同，但基本概念是相同的。
带传动的传动比就是主动轮转速与从动轮转速之比，通常用表示2112/n n i从传动比公式可以看出：当0<i<1时，机械传动为增速运动（从动轮转速大于主动轮转速）当i=1时，机械传动为等速传动（从动轮转速等于主动轮转速）当i>1时，机械传动为减速运动（从动轮转速小于主动轮转速）机械中常用的是减速传动。
传动比的角标符号含义要清楚，i12与i21的含义不同，在计算中不能混淆。
I12：1为主动轮，2为从动轮，表示轮1与轮2的转速比；I21:2为主动轮，1为从动轮，表示轮2与轮1的转速比。
二、带传动的类型：1、摩擦型带传动：圆带传动、平带传动、V 带传动（普v 带传动、窄V 带传动和多楔带传动）2、啮合型带传动：同步带传动第二节、V带传动一、V带及带轮：V带传动是由一条或数条V带和V带带轮组成的摩擦带传动。
1、V带：（1）外形：V带是一种无接头的环形带，其截面为等腰梯形，工作面是与轮槽相接处的两侧面，带与轮槽底面不接触。
（2）分类：按结构分为帘布芯和绳芯（3）组成：由包布、顶胶、抗拉体和底胶（4）特点：帘布芯：制造简单，抗拉强度高，价格低，应用广。
