第十三章带传动1.在V带传动中，影响最大有效圆周力的因素有哪些，其关系如何？答：（1）初拉力F0，最大有效圆周力的大小随初拉力F0的增大而增大；（2）包角α，包角越大最大有效圆周力也越大；（3）当量摩擦系数f'，当量摩擦系数越大，最大有效圆周力也越大；（4）V带的型号，V带型号有Y，Z，A，B，C，D，E，从左往右单根V带能够传递的最大有效圆周力增大；（5）V带的根数，V带根数越多，最大有效圆周力越大。

2.（1）带传动的弹性滑动将引起什么样的后果？减少弹性滑动可采取哪些措施？答：后果：（1）从动轮的圆周速度低于主动轮的圆周速度，使得传动比不准确；（2）传动效率降低；（3）会引起带的磨损；（4）会使带的温度升高。

措施：（1）增加张紧轮减小拉力差，同时增大当量摩擦系数，从而减小滑动率ε；（2）改用同步齿形带以完全消除；（3）增大摩擦力，例如采用多楔带、增大初拉力、改变轮槽角等。

3.带传动的打滑通常在什么情况下发生？打滑是发生在大带轮上还是小带轮上，为什么？答：当工作载荷超过限定值时就会发生打滑；随着有效圆周力的增大，弹性滑动带将会逐渐扩大，当扩大至整个圆弧段时即达到最大有效圆周力，若此时工作载荷进一步增大，则会发生带轮与带的全面滑动，即打滑。

小带轮的包角小于大带轮的包角，所以一般打滑发生在小带轮上。

4.（1）带传动的弹性滑动与打滑的区别是什么？答：（1）弹性滑动是指的是带传动工作时，带受到拉力而产生弹性变形，而紧边和松边的拉力不同，对应的弹性变形也不同，因而在主、从动轮边缘处会出现相对滑动的现象；打滑指的是带传动工作时所承受的工作载荷超过极限值时出现的带轮和带全面相对滑动的现象；（2）弹性滑动只发生在离开主从动轮的边缘处，而打滑发生在相对于全部包角的圆弧段上；（3）弹性打滑是带传动工作时的固有特性，是无法避免的，而打滑则是带传动失效，是可以避免的。

5.（1）带传动中为什么要限制带速、小带轮直径？答：带速过高，离心力过大，带速过低，带传动的工作效率则较低，易发生打滑；小带轮直径过小，承受的弯曲应力会过大，直径过大，则带传动的外廓尺寸会比较大。

机械设计基础（第3版）复习题参考答案第2章平面机构运动简图及自由度2-1 答：两构件之间直接接触并能保证一定形式的相对运动的连接称为运动副。

平面高副是点或线相接触，其接触部分的压强较高，易磨损。

平面低副是面接触，受载时压强较低，磨损较轻，也便于润滑。

2-2 答：机构具有确定相对运动的条件是：机构中的原动件数等于机构的自由度数。

2-3 答：计算机构的自由度时要处理好复合铰链、局部自由度、虚约束。

2-4 答：1. 虚约束是指机构中与其它约束重复而对机构运动不起新的限制作用的约束。

2. 局部自由度是指机构中某些构件的局部运动不影响其它构件的运动，对整个机构的自由度不产生影响，这种局部运动的自由度称为局部自由度。

3. 说虚约束是不存在的约束，局部自由度是不存在的自由度是不正确的，它们都是实实在在存在的。

2-5 答：机构中常出现虚约束，是因为能够改善机构中零件的受力，运动等状况。

为使虚约束不成为有害约束，必须要保证一定的几何条件，如同轴、平行、轨迹重合、对称等。

在制造和安装过程中，要保证构件具有足够的制造和安装精度。

2-6 答：1.在分析和研究机构的运动件性时，机构运动简图是必不可少的；2. 绘制机构运动简图时，应用规定的线条和符号表示构件和运动副，按比例绘图。

具体可按教材P14步骤（1）~（4）进行。

2-7 解：运动简图如下：2-8 答：1. F=3n－2P L－P H=3×3－2×4－0=1。

该机构的自由度数为1。

2.机构的运动简图如下：2-9答：（a）1.图（a）运动简图如下图；2.F=3n－2P L－P H=3×3－2×4－0=1，该机构的自由度数为1CB4（b）1.图（b）运动简图如下图；2. F=3n－2P L－P H =3×3－2×4－0=1。

该机构的自由度数为1。

2-10 答：（a）n=9 P L=13 P H=0F=3n－2P L－P H=3×9－2×13－0=1该机构需要一个原动件。

1)1 A. C. 2A.带传动是依靠 _______ 来传递运动和功率的带与带轮接触面之间的正压力 带的紧边拉力 带张紧的目的是_ 减轻带的弹性滑动 C.改变带的运动方向 D.B. D.B.带与带轮接触面之间的摩擦力 带的松边拉力提高带的寿命使带具有一定的初拉力3A. C. 4 A. C. 5 A. C. 6 V A. C. 与链传动相比较，带传动的优点是 _ 工作平稳，基本无噪声B. 传动效率高 D. 与平带传动相比较，V 带传动的优点是传动效率高 B. 带的价格便宜D.选取V 带型号，主要取决于 _________带传递的功率和小带轮转速 带的紧边拉力D. 带传动中，小带轮直径的选取取决于 传动比 B. 带的型号D. 承载能力大 使用寿命长带的寿命长 承载能力大B. 带的线速度 带的松边拉力7 A. C. 8 A. C. 9 A. C. 10中心距一定的带传动，小带轮上包角的大小主要由 小带轮直径B. 两带轮直径之和D. 两带轮直径一定时，减小中心距将引起 带的弹性滑动加剧B. 带工作噪声增大D. 带传动的中心距过大时，会导致 — 带的寿命缩短 B.带的工作噪声增大D.带的线速度 带传递的功率 _______ 决定 大带轮直径 两带轮直径之差带传动效率降低 小带轮上的包角减小带的弹性滑动加剧 带在工作时出现颤动F elim 与初拉力F 。

之间的关系为 。

A. F elim 2F °e v /(e f v1) B. F elim 2F °(e v 1)/(e f v C. F elim2F 0 (e f v 1) /(e f v1) D.F elim 2F 0 (e f v1)/e f v11设计V 带传动时， 为防止 ，应限制小带轮的最小直径。

A.带内的弯曲应力过大B.小带轮上的包角过小习题与参考答案、单项选择题（从给出的A B C D 中选一个答案）若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力C. 带的离心力过大D. 带的长度过长12 一定型号V带内弯曲应力的大小，与 __________ 成反比关系。

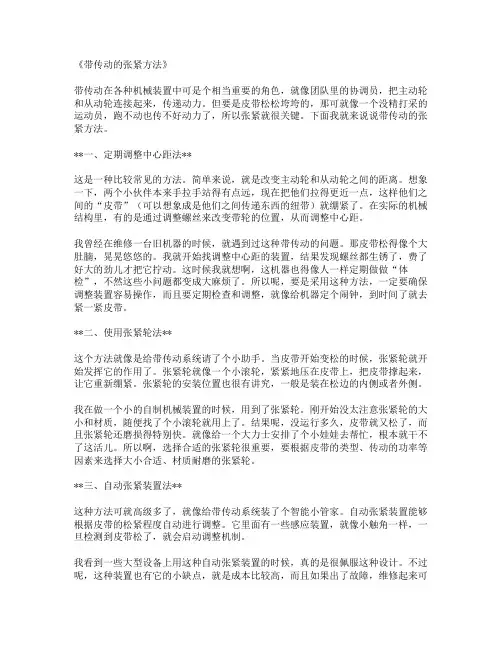

《带传动的张紧方法》带传动在各种机械装置中可是个相当重要的角色，就像团队里的协调员，把主动轮和从动轮连接起来，传递动力。

但要是皮带松松垮垮的，那可就像一个没精打采的运动员，跑不动也传不好动力了，所以张紧就很关键。

下面我就来说说带传动的张紧方法。

**一、定期调整中心距法**这是一种比较常见的方法。

简单来说，就是改变主动轮和从动轮之间的距离。

想象一下，两个小伙伴本来手拉手站得有点远，现在把他们拉得更近一点，这样他们之间的“皮带”（可以想象成是他们之间传递东西的纽带）就绷紧了。

在实际的机械结构里，有的是通过调整螺丝来改变带轮的位置，从而调整中心距。

我曾经在维修一台旧机器的时候，就遇到过这种带传动的问题。

那皮带松得像个大肚腩，晃晃悠悠的。

我就开始找调整中心距的装置，结果发现螺丝都生锈了，费了好大的劲儿才把它拧动。

这时候我就想啊，这机器也得像人一样定期做做“体检”，不然这些小问题都变成大麻烦了。

所以呢，要是采用这种方法，一定要确保调整装置容易操作，而且要定期检查和调整，就像给机器定个闹钟，到时间了就去紧一紧皮带。

**二、使用张紧轮法**这个方法就像是给带传动系统请了个小助手。

当皮带开始变松的时候，张紧轮就开始发挥它的作用了。

张紧轮就像一个小滚轮，紧紧地压在皮带上，把皮带撑起来，让它重新绷紧。

张紧轮的安装位置也很有讲究，一般是装在松边的内侧或者外侧。

我在做一个小的自制机械装置的时候，用到了张紧轮。

刚开始没太注意张紧轮的大小和材质，随便找了个小滚轮就用上了。

结果呢，没运行多久，皮带就又松了，而且张紧轮还磨损得特别快。

就像给一个大力士安排了个小娃娃去帮忙，根本就干不了这活儿。

所以啊，选择合适的张紧轮很重要，要根据皮带的类型、传动的功率等因素来选择大小合适、材质耐磨的张紧轮。

**三、自动张紧装置法**这种方法可就高级多了，就像给带传动系统装了个智能小管家。

自动张紧装置能够根据皮带的松紧程度自动进行调整。

它里面有一些感应装置，就像小触角一样，一旦检测到皮带松了，就会启动调整机制。

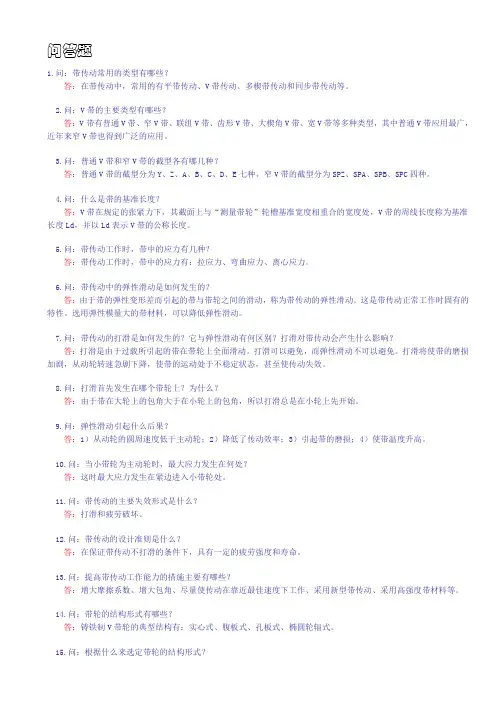

问答题1.问：带传动常用的类型有哪些？答：在带传动中，常用的有平带传动、V带传动、多楔带传动和同步带传动等。

2.问：V带的主要类型有哪些？答：V带有普通V带、窄V带、联组V带、齿形V带、大楔角V带、宽V带等多种类型，其中普通V带应用最广，近年来窄V带也得到广泛的应用。

3.问：普通V带和窄V带的截型各有哪几种？答：普通V带的截型分为Y、Z、A、B、C、D、E七种，窄V带的截型分为SPZ、SPA、SPB、SPC四种。

4.问：什么是带的基准长度？答：V带在规定的张紧力下，其截面上与“测量带轮”轮槽基准宽度相重合的宽度处，V带的周线长度称为基准长度Ld，并以Ld表示V带的公称长度。

5.问：带传动工作时，带中的应力有几种？答：带传动工作时，带中的应力有：拉应力、弯曲应力、离心应力。

6.问：带传动中的弹性滑动是如何发生的？答：由于带的弹性变形差而引起的带与带轮之间的滑动，称为带传动的弹性滑动。

这是带传动正常工作时固有的特性。

选用弹性模量大的带材料，可以降低弹性滑动。

7.问：带传动的打滑是如何发生的？它与弹性滑动有何区别？打滑对带传动会产生什么影响？答：打滑是由于过载所引起的带在带轮上全面滑动。

打滑可以避免，而弹性滑动不可以避免。

打滑将使带的磨损加剧，从动轮转速急剧下降，使带的运动处于不稳定状态，甚至使传动失效。

8.问：打滑首先发生在哪个带轮上？为什么？答：由于带在大轮上的包角大于在小轮上的包角，所以打滑总是在小轮上先开始。

9.问：弹性滑动引起什么后果？答：1）从动轮的圆周速度低于主动轮；2）降低了传动效率；3）引起带的磨损；4）使带温度升高。

10.问：当小带轮为主动轮时，最大应力发生在何处？答：这时最大应力发生在紧边进入小带轮处。

11.问：带传动的主要失效形式是什么？答：打滑和疲劳破坏。

12.问：带传动的设计准则是什么？答：在保证带传动不打滑的条件下，具有一定的疲劳强度和寿命。

13.问：提高带传动工作能力的措施主要有哪些？答：增大摩擦系数、增大包角、尽量使传动在靠近最佳速度下工作、采用新型带传动、采用高强度带材料等。

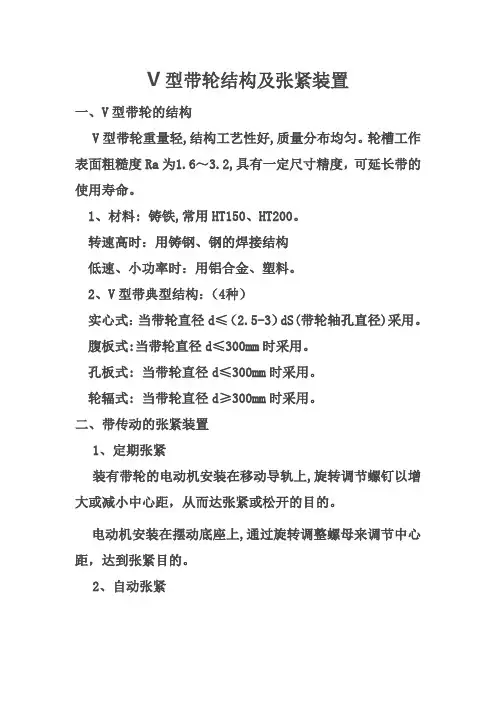

V型带轮结构及张紧装置
一、V型带轮的结构
V型带轮重量轻,结构工艺性好,质量分布均匀。

轮槽工作表面粗糙度Ra为1.6～3.2,具有一定尺寸精度，可延长带的使用寿命。

1、材料: 铸铁,常用HT150、HT200。

转速高时：用铸钢、钢的焊接结构
低速、小功率时：用铝合金、塑料。

2、V型带典型结构：（4种）
实心式：当带轮直径d≤（2.5-3）dS(带轮轴孔直径)采用。

腹板式:当带轮直径d≤300mm时采用。

孔板式: 当带轮直径d≤300mm时采用。

轮辐式: 当带轮直径d≥300mm时采用。

二、带传动的张紧装置
1、定期张紧
装有带轮的电动机安装在移动导轨上,旋转调节螺钉以增大或减小中心距，从而达张紧或松开的目的。

电动机安装在摆动底座上,通过旋转调整螺母来调节中心距，达到张紧目的。

2、自动张紧
把电动机安装在的摇摆架上,利用电动机的自重,使带轮随电动机绕固定轴摆动,以达到自动张紧的目的。

采用张紧轮张紧装置
3、采用张紧轮
若中心距不能调整,可采用张紧轮张紧。

图所示张紧装置适宜平带传动。

图所示张紧装置适宜V型带传动，张紧轮一般安装在松边内侧,使带只受单弯曲;同时尽量靠近大带轮,以免减小小带轮的包角。

张紧轮直径可小于小带轮直径，其轮槽尺寸与带轮相同。

三、带传动的维护
为了延长使用寿命，保证正常运转，须掌握正确的使用与维护。

1．带传动在安装时，必须使两带轮轴线平行，轮槽对齐，否则会加剧磨损。

2．安装时，缩小中心距，然后套上带轮。

机械基础试题库（1~5章）一、选择题(共110题。

绪论1～10题、第一章11～30题、第二章31～60题、第三章61～90题、第四章91～100题、第五章101～120题。

)1、我们把各部分之间具有确定的相对运动构件的组合称为（）。

A.机器B.机构C.机械D.机床2、机床的主轴是机器的（）。

A.动力部分B.工作部分C.传动部分D.自动控制部分3、下列运动副中属于高副的是（）。

A.螺旋副接触B.带与带轮接触C.活塞与汽缸壁接触D.凸轮接触4、下列运动副中属于低副的是（）。

A.齿轮啮合接触B. 凸轮接触C. 螺旋副接触D.滚动轮接触5、下列机器中属于工作机的是（）。

A.铣床B.电动机C.空气压缩机D.内燃机6、（）是一种最基本的传动方式，应用最普遍。

A.机械传动B.液压传动C.气动传动D.电气传动7、钟表、仪表属于（）。

A.机器B.零件C.构件D.机构8、内燃机中的活塞与气缸壁组成（）。

A.转动副B.移动副C.螺旋副D.高副9、所谓高副机构是指机构中的运动副( )。

A.均为低副B.至少有一个是高副C.均为高副D.转动副10、螺杆与螺母组成( )。

A.转动副B.移动副C.螺旋副D.高副11、摩擦轮传动一般不（）。

A.应用于要求结构简单的场合B.可在运转中变速或变向C.在过载时起保护作用D.可以传递较大的转矩12、平带传动( )。

A.结构复杂,不适宜于两轴中心距较大的场合B.外轮廓尺寸紧凑,传动效率高C.富有弹性,能缓冲,吸振,传动平稳,噪声低D.过载时能打滑,起安全保护作用,并能保持准确的传动比。

13、属于啮合传动类的带传动是（）。

A.平带传动B.V带传动C.圆带传动D.同步带传动14、平带的交叉传动应用的场合是（）。

A.两带轮轴线平行，转向相同B. 两带轮轴线平行，转向相反C. 两带轮轴线垂直相交D. 两带轮轴线空间交错15、普通V带传动中，V带的楔角α是（）。

A.34˚B.36˚C.38˚D.40˚16、对于V带传动，小带轮的包角一般要求：≥（）。

第八章带传动(习题及答案)精品第8章带传动一、选择填空：1．带传动主要依靠来传递运动和动力的。

A．带与带轮接触面之间的正压力Ｂ．带的紧边压力Ｃ．带与带轮接触面之间的摩擦力Ｄ．带的初拉力２．带传动不能保证精确的传动比，其原因是。

A．带容易变形和磨损B．带在带轮上打滑C．带的弹性滑动Ｄ．带的材料不遵守虎克定律３．带传动的设计准则为。

Ａ．保证带传动时，带不被拉断Ｂ．保证带传动在不打滑的条件下，带不磨损Ｃ．保证带在不打滑的条件下，具有足够的疲劳强度４．普通Ｖ带带轮的槽形角随带轮直径的减小而。

Ａ．增大Ｂ．减小Ｃ．不变５．设计Ｖ带传动时发现Ｖ带根数过多，可采用来解决。

Ａ．增大传动比Ｂ．加大传动中心距Ｃ。

选用更大截面型号的Ｖ带６．速比不等于１的带传动，当工作能力不足时，传动带将在打滑。

Ａ．小轮表面Ｂ．打轮表面Ｃ．两轮表面同时７．带传动采用张紧轮的目的是。

Ａ．减轻带的弹性滑动Ｂ．提高带的寿命Ｃ．改变带的运动方向Ｃ．调节带的初拉力８．在设计Ｖ带传动中，选取小带轮直径d1＞dmin，dmin主要依据选取。

Ａ．带的型号Ｂ．带的线速度Ｃ．传动比Ｄ．高速轴的转速９．带传动在工作时产生弹性滑动，是由于。

Ａ．带不是绝对挠性体Ｂ．带绕过带轮时产生离心力Ｃ．带的松边与紧边拉力不等10．确定单根带所能传递功率的极限值P0的前提条件是。

A．保证带不打滑B．保证带不打滑、不弹性滑动C．保证带不疲劳破坏D．保证带不打滑、不疲劳破坏11．带传动的挠性摩擦欧拉公式推导的前提条件是。

A．带即将打滑B．忽略带的离心力C．带即将打滑，且忽略带的离心力D．带即将打滑，且忽略带的弯曲应力12．带传动中，用方法可以使小带轮包角α1加大。

A．增大小带轮直径d1B．减小小带轮直径d1C．增大大带轮直径d2D．减小中心距a13．带传动中紧边拉力为F1，松边拉力为F２，则其传递的有效圆周力为。

Ａ．F1＋F２Ｂ．（F1－F２）/２Ｃ．F1＋F２Ｄ．（F1＋F２）/２14．带传动中，带和带轮打滑。

二、填空题16．槽轮机构的主要参数是 和 。

17．机械速度的波动可分为 和 两类。

18．轴向尺寸较大的回转件，应进行 平衡，平衡时要选择 个回转平面。

19．当一对齿轮的材料、齿数比一定时，影响齿面接触强度的几何尺寸参数主要是 和 。

20．直齿圆柱齿轮作接触强度计算时，取 处的接触应力为计算依据，其载荷由 对轮齿承担。

21．蜗杆传动作接触强度计算时，铝铁青铜ZCuAl10Fe 3制作的蜗轮，承载能力取决于抗 能力；锡青铜ZCuSn10P 1制作的蜗轮，承载能力取决于抗 能力。

22．若带传动的初拉力一定，增大 和 都可提高带传动的极限摩擦力。

23．滚子链传动中，链的 链速是常数，而其 链速是变化的。

24．轴如按受载性质区分，主要受 的轴为心轴，主要受 的轴为传动轴。

25．非液体摩擦滑动轴承进行工作能力计算时，为了防止过度磨损，必须使 ；而为了防止过热必须使 。

16．槽数z 拨盘圆销数K 17. 周期性 非周期性 18．动 两19. 分度圆直径d 1（或中心距a ） 齿宽b20. 节点 一 21. 胶合 点蚀22．包角1α 摩擦系数23. 平均 瞬时24．弯矩 扭矩25. [][]υυp p p p ≤≤三、分析题26． 图1所示链铰四杆机构中，各构件的长度为a =250mm,b =650mm,C =450mm,d =550mm 。

试问：该机构是哪种铰链四杆机构，并说明理由。

图1最短杆与最长杆长度之和（250+650）小于其余两杆长度之和（450+550），满足存在曲柄的必要条件，且最短杆为连架杆。

故该铰链四杆机构为曲柄摇杆机构。

27．图2所示展开式二级斜齿圆柱齿轮传动，I轴为输入轴，已知小齿轮1的转向n1和齿轮1、2的轮齿旋向如图所示。

为使中间轴II所受的轴向力可抵消一部分，试确定斜齿轮3的轮齿旋向，并在图上标出齿轮2、3所受的圆周力F t2、F t3和轴向力F a2、F a3的方向。

（垂Array直纸面的力，向纸内画稍，向纸外画⊙）27．答案参见第27题答案图斜齿轮3、4的轮齿旋向Ft2、Fa2、Ft3、Fa3的方向28．计算图3所示机构的自由度（若图中含有复合铰链、局部自由度和虚约束等情况时，应具体指出）。
