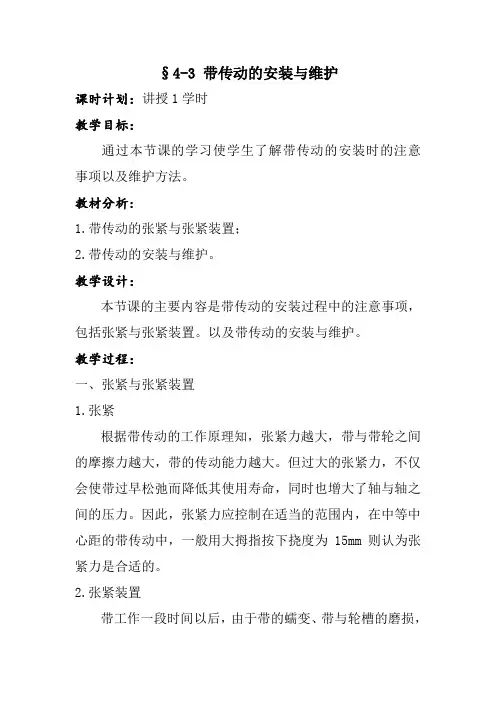

§4-3 带传动的安装与维护课时计划：讲授1学时教学目标：通过本节课的学习使学生了解带传动的安装时的注意事项以及维护方法。

教材分析:1.带传动的张紧与张紧装置；2.带传动的安装与维护。

教学设计：本节课的主要内容是带传动的安装过程中的注意事项，包括张紧与张紧装置。

以及带传动的安装与维护。

教学过程：一、张紧与张紧装置1.张紧根据带传动的工作原理知，张紧力越大，带与带轮之间的摩擦力越大，带的传动能力越大。

但过大的张紧力，不仅会使带过早松弛而降低其使用寿命，同时也增大了轴与轴之间的压力。

因此，张紧力应控制在适当的范围内，在中等中心距的带传动中，一般用大拇指按下挠度为15mm则认为张紧力是合适的。

2.张紧装置带工作一段时间以后，由于带的蠕变、带与轮槽的磨损，使带产生松弛现象，导致张紧力逐渐减小，易发生打滑，使带传动的承载能力下降。

因此就需要采取措施重新使带张紧。

常见的张紧装置有：（1）定期张紧装置：移动式适用于水平或倾斜不大的传动；摆动式适用于垂直或接近垂直的传动。

（2）张紧轮装置：当中心距不可调时，可采用张紧轮装置。

二、安装与维护为保证带传动能正常工作，延长带的使用寿命，必须准确安装带和带轮并正确使用和维护。

（1）按设计要求选取带的型号、基准长度和根数；（2）安装时，主动轮与从动带轮的轮槽要对正，两轮的轴线要保持平行；（3）带的型号与轮槽的型号要想对应，要保证带与带轮的外缘平齐；（4）成组使用的V带，其长短不能相差过大，且新旧带不要同时使用，否则会使带受力不均匀；（5）为了保证安全生产，带传动应加防护罩。

教学反思：本节课的主要内容是带传动的安装过程中的注意事项，包括张紧与张紧装置。

以及带传动的安装与维护。

使学生结合生活中所见的实际例子理解带传动的安装与维护，为以后的工作和学习打下基础。

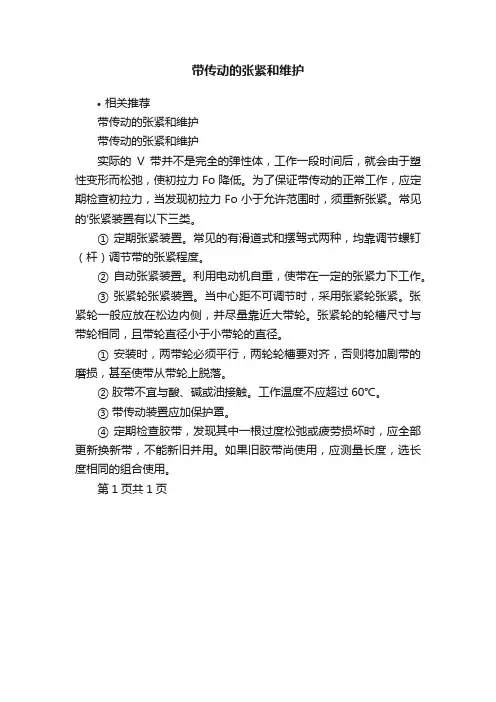

带传动的张紧和维护
•相关推荐
带传动的张紧和维护
带传动的张紧和维护
实际的V带并不是完全的弹性体，工作一段时间后，就会由于塑性变形而松弛，使初拉力Fo降低。

为了保证带传动的正常工作，应定期检查初拉力，当发现初拉力Fo小于允许范围时，须重新张紧。

常见的'张紧装置有以下三类。

① 定期张紧装置。

常见的有滑道式和摆驾式两种，均靠调节螺钉（杆）调节带的张紧程度。

② 自动张紧装置。

利用电动机自重，使带在一定的张紧力下工作。

③ 张紧轮张紧装置。

当中心距不可调节时，采用张紧轮张紧。

张紧轮一般应放在松边内侧，并尽量靠近大带轮。

张紧轮的轮槽尺寸与带轮相同，且带轮直径小于小带轮的直径。

① 安装时，两带轮必须平行，两轮轮槽要对齐，否则将加剧带的磨损，甚至使带从带轮上脱落。

② 胶带不宜与酸、碱或油接触。

工作温度不应超过60℃。

③ 带传动装置应加保护罩。

④ 定期检查胶带，发现其中一根过度松弛或疲劳损坏时，应全部更新换新带，不能新旧并用。

如果旧胶带尚使用，应测量长度，选长度相同的组合使用。
