干式变压器主要绝缘材料干式变压器的绝缘结构及其绝缘材料是保证可靠性的重要指标，由于干式变压器的结构型式不同.所用的主要绝缘材料也不同，至于干式变压器的铁心所用的晶粒取向冷轧硅钢片.绕组所用的钢、铝导线也与油浸式变压器相同。
只是干式电力变压器导线绝缘、主绝缘结构及其他绝缘材料有所差异，因此只就干式变压器所用绝缘材料作概要介绍。
1.芳香族聚酰胺纤维纸(Nomex)芳香族聚酰胺纤维纸是浸渍式干式变压器的导线绝缘、引线包扎绝缘等所用的主要绝缘材料。
它属于耐高温(H级)的合成纤维材料。
聚芳酰胺纸是线型聚合物.其长分子链中有数百个芳核，分子量为6-12万，由于分子链主链完全由芳核组成，且与氮原子相连的为苯环而不是脂肪烃，故芳香族聚酰胺纸具有很高的耐热性;又因分子链中仍保持酰胺链.因而具有脂肪族酰胺的良好物理机械性能，还由于分子链为间、对位结构.能形成高结晶态，从而使聚合物具有良好的介电稳定性。
芳香聚酰胺绝缘纸和纸板的耐热等级为H级，若干式变压器绝缘的耐热等级为其他等级时，如B级、F级时，则应选用相应耐热等级的绝缘材料。
2.浸渍漆浸渍漆分为有溶剂和无溶剂两类。
浸渍漆主要用于浸渍干式变压器绕组.其目的是填充绝缘间的间隙和微孔，浸渍漆经烘焙固化后，可在绝缘表面形成连续平整的漆膜，并使绕组粘结成坚固的整体，提高绝缘结构的耐潮、导热、机械特性和耐电强度。
通常对浸渍漆的要求：(1)粘度低.固体含量高，便于漆透和填充浸渍物。
(2)厚层固化快.干燥性好，粘结力强，有热弹性.固化后能承受短路机械力的作用。
(3)具有较高电气性能、耐潮性、耐热性、耐油性和化学稳定性，对导体材料和其他材料相容性好。
3.绝缘胶浇注绝缘和绕包绝缘干式变压器绝缘，我国多采用以环氧树脂为基料，加以固化剂.促进剂而制成的F级绝缘体系，浇注绝缘与绕包绝缘两者的差别只是工艺不同。
采用环氧树脂固化时无低分子物放出，并在绝缘胶中加以适量的消泡剂.从而达到消除绝缘中气泡的日的。
变压器内部主要绝缘材料变压器是电力系统中常见的重要设备，其内部的绝缘材料直接影响着设备的安全性和可靠性。
在变压器内部，主要使用的绝缘材料包括固体绝缘材料和液体绝缘材料。
固体绝缘材料主要包括纸张、绝缘胶片、绝缘板和绝缘套管等；液体绝缘材料主要包括绝缘油和绝缘树脂等。
纸张是变压器内部常见的绝缘材料之一，其主要作用是在绝缘结构中起到支撑和固定绝缘结构的作用。
纸张通常由特殊工艺处理，具有较高的绝缘性能和机械强度，能够有效地阻止电场的穿透，保护绝缘结构不受损坏。
除此之外，纸张还具有一定的柔韧性，能够适应变压器内部的复杂结构，使得绝缘结构更加牢固可靠。
绝缘胶片是一种常见的绝缘材料，其主要成分是树脂和纤维素，具有良好的耐热性和绝缘性能。
在变压器内部，绝缘胶片通常被应用于绝缘结构的包覆和填充，能够有效地提高绝缘结构的耐电压能力和绝缘性能，保护绝缘结构不受损坏。
同时，绝缘胶片还具有较好的耐老化性能，能够在长期运行中保持稳定的绝缘性能，延长设备的使用寿命。
绝缘板是一种常用的绝缘材料，其主要成分是树脂和填料，具有较高的机械强度和绝缘性能。
在变压器内部，绝缘板通常被应用于绝缘结构的支撑和隔离，能够有效地阻止电场的穿透，保护绝缘结构不受损坏。
同时，绝缘板还具有较好的耐温性能，能够在高温环境下保持稳定的绝缘性能，保证设备的安全运行。
绝缘套管是一种常见的绝缘材料，其主要作用是在绝缘结构中起到包覆和隔离的作用。
在变压器内部，绝缘套管通常被应用于绝缘结构的保护和固定，能够有效地防止外界介质的侵入，保护绝缘结构不受损坏。
同时，绝缘套管还具有良好的耐腐蚀性能，能够在恶劣环境中保持稳定的绝缘性能，延长设备的使用寿命。
绝缘油是变压器内部常见的绝缘材料之一，其主要作用是在绝缘结构中起到冷却和绝缘的作用。
绝缘油具有良好的绝缘性能和冷却性能，能够有效地提高绝缘结构的耐电压能力和散热能力，保护绝缘结构不受损坏。
同时，绝缘油还具有较好的耐高温性能，能够在长期运行中保持稳定的绝缘性能，延长设备的使用寿命。
小型变压器绝缘新材料
小型变压器的绝缘材料有多种，包括但不限于以下几种：
1. 油浸纸绝缘材料：由两层或多层玻璃纤维组成的片状物，具有很高的机械强度和良好的电气特性以及耐热性。
油浸纸与绕组之间通过一层有机硅橡胶进行密封处理后制成线圈绕制而成，这种结构简单而紧凑且成本比较低廉，但缺点是重量较大且散热能力差。
2. 环氧树脂绝缘材料：一种热固型合成聚合物，其固化后的线膨胀系数很小，因此可以制作成体积很小的器件如微型马达等。
由于它的导热性能好，因此可用于高频电路中作为电子管中的冷却介质。
同时环氧树脂还具有很好的介电常数及极低的介质损耗，是制造小型化变压器的理想材料。
3. 高分子合成材料：如酚醛树脂、酚醛玻璃布层压板、环氧浸渍纸板等。
在选择绝缘材料时，需要考虑变压器的具体用途、工作温度、机械强度等要求。

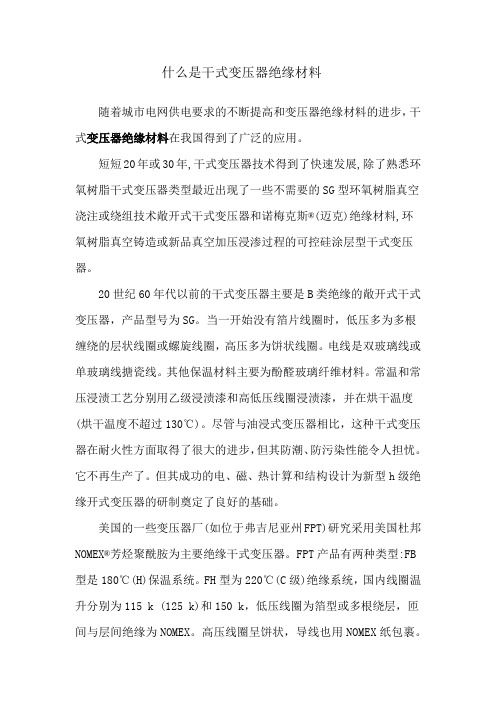

什么是干式变压器绝缘材料随着城市电网供电要求的不断提高和变压器绝缘材料的进步，干式变压器绝缘材料在我国得到了广泛的应用。
短短20年或30年,干式变压器技术得到了快速发展,除了熟悉环氧树脂干式变压器类型最近出现了一些不需要的SG型环氧树脂真空浇注或绕组技术敞开式干式变压器和诺梅克斯®(迈克)绝缘材料,环氧树脂真空铸造或新品真空加压浸渗过程的可控硅涂层型干式变压器。
20世纪60年代以前的干式变压器主要是B类绝缘的敞开式干式变压器，产品型号为SG。
当一开始没有箔片线圈时，低压多为多根缠绕的层状线圈或螺旋线圈，高压多为饼状线圈。
电线是双玻璃线或单玻璃线搪瓷线。
其他保温材料主要为酚醛玻璃纤维材料。
常温和常压浸渍工艺分别用乙级浸渍漆和高低压线圈浸渍漆，并在烘干温度(烘干温度不超过130℃)。
尽管与油浸式变压器相比，这种干式变压器在耐火性方面取得了很大的进步，但其防潮、防污染性能令人担忧。
它不再生产了。
但其成功的电、磁、热计算和结构设计为新型h级绝缘开式变压器的研制奠定了良好的基础。
美国的一些变压器厂(如位于弗吉尼亚州FPT)研究采用美国杜邦NOMEX®芳烃聚酰胺为主要绝缘干式变压器。
FPT产品有两种类型:FB 型是180℃(H)保温系统。
FH型为220℃(C级)绝缘系统，国内线圈温升分别为115 k (125 k)和150 k，低压线圈为箔型或多根绕层，匝间与层间绝缘为NOMEX。
高压线圈呈饼状，导线也用NOMEX纸包裹。
普通支撑的结构和垫块不使用线之间的蛋糕,但采用梳状支撑,减少之间的最大电压蛋糕的一半,大大提高了高压线圈的轴向抗短路能力,但增加了线圈的绕组困难和生产时间。
采用高、低压线圈缠绕，提高机械强度。
还有NOMEX绝缘板为垫块加支撑结构。
高压和低压之间的绝缘管由0.76mm厚的NOMEX纸板制成。
浸渍过程中多次采用VPI真空、压力浸渍、高温干燥(干燥温度为180-190℃)。
在FPT，变压器的最大电压为34.5kV，最大容量为10,000 kva。
变压器绝缘材料
变压器是电力系统中常见的电气设备，用于改变交流电压的装置。
在变压器的
运行过程中，绝缘材料起着非常重要的作用。
好的绝缘材料可以有效地提高变压器的绝缘性能，延长设备的寿命，保障电力系统的安全稳定运行。
首先，我们来看一下变压器绝缘材料的种类。
常见的变压器绝缘材料包括纸板、绝缘漆、绝缘纸、绝缘胶带等。
这些材料具有良好的绝缘性能，能够有效地隔离不同电压等级的导体，防止绝缘击穿和放电现象的发生。
其次，变压器绝缘材料的选用对于设备的性能和可靠性有着至关重要的影响。
在选择绝缘材料时，需要考虑材料的介电强度、机械强度、耐热性、耐湿性等性能指标。
合理选择绝缘材料可以有效地提高变压器的绝缘能力，延长设备的使用寿命，降低设备的故障率。
另外，变压器绝缘材料的使用要求也是非常严格的。
在变压器的制造和维护过
程中，需要严格按照规定的工艺要求和操作规程进行操作，确保绝缘材料的性能和质量。
同时，定期对变压器进行绝缘性能测试和维护保养，及时发现并处理绝缘材料的老化、损坏等问题，确保设备的安全可靠运行。
最后，随着电力系统的发展和变压器技术的不断进步，对变压器绝缘材料的要
求也在不断提高。
未来，我们需要不断研发和应用新型的绝缘材料，提高其绝缘性能和耐久性，满足电力系统对于安全稳定运行的需求。
总结一下，变压器绝缘材料在电力系统中起着至关重要的作用。
合理选择和使
用绝缘材料，严格按照规定的要求进行操作和维护，是保障变压器安全可靠运行的关键。
希望本文的内容能够对大家有所帮助，谢谢阅读！。
干式变压器绝缘材料选择参考
第一，环氧树脂
环氧树脂是一种常用的绝缘材料，具有较高的绝缘性能和机械强度，
能够满足干式变压器的绝缘要求。
同时，环氧树脂还具有优良的耐温性能，在高温环境下仍能保持稳定的绝缘性能。
此外，环氧树脂还具有较好的耐
湿性能，不易吸湿或受潮导致绝缘性能下降。
因此，环氧树脂是干式变压
器绝缘材料选择中的一种重要参考。
第二，酚醛树脂
酚醛树脂是一种强度高、耐磨损、耐击穿的绝缘材料，被广泛应用于
干式变压器的绝缘系统中。
酚醛树脂具有较好的耐温性能，能够在高温下
保持稳定的绝缘性能。
此外，酚醛树脂还具有优良的耐化学性能和机械性能，在恶劣的环境下能够保持稳定的绝缘性能。
第三，聚酰亚胺
聚酰亚胺具有优异的耐高温性能，能够在高温下保持稳定的绝缘性能。
聚酰亚胺还具有较好的耐化学性能和机械强度，能够抵抗各种恶劣环境下
的腐蚀和磨损。
此外，聚酰亚胺还具有优良的电气性能和阻燃性能，在干
式变压器的绝缘系统中应用广泛。
第四，氨基树脂
氨基树脂是一种具有良好电绝缘和机械性能的绝缘材料，能够满足干
式变压器的绝缘要求。
氨基树脂具有较高的绝缘强度，能够抵抗高电压和
电弧击穿的影响。
此外，氨基树脂还具有较好的耐湿性能，在潮湿环境下
仍能保持稳定的绝缘性能。
除了上述几种常见的绝缘材料，还可以根据具体的变压器设计要求选择其他适合的绝缘材料，如氧化铝陶瓷、聚四氟乙烯等。
绝缘材料的选择应根据干式变压器的工作条件、产品要求以及成本等因素进行综合考虑，确保绝缘材料能够满足变压器的性能和可靠性要求。
干式变压器绝缘材料嘿，朋友们！今天咱来聊聊干式变压器绝缘材料这玩意儿。
你说这干式变压器绝缘材料啊，就像是变压器的保护神！想象一下，变压器就好比是一个大力士，那绝缘材料就是它的坚固铠甲，保护着它在各种环境下奋勇作战呢！这绝缘材料的种类可不少。
有那种像勇士盾牌一样可靠的环氧树脂，它坚固耐用，能抵挡住各种“攻击”。
还有像柔软护盾的Nomex 纸，别看它软乎乎的，关键时刻可不含糊。
咱在选择绝缘材料的时候可得瞪大眼睛，仔细挑挑。
这就好比你去买衣服，得挑适合自己、质量好的呀！要是选得不好，那可就麻烦啦。
就像一件质量差的衣服，穿不了几次就破了，这绝缘材料要是不靠谱，那变压器还不得出问题呀！好的绝缘材料能让干式变压器稳定运行好久好久呢。
它就像是变压器的贴心小棉袄，一直默默地守护着。
而且呀，它还得适应各种环境，不管是炎热的夏天，还是寒冷的冬天，都得坚守岗位。
这多不容易呀！你说这干式变压器要是没了好的绝缘材料，那不就像战士上战场没了铠甲一样嘛！那怎么能行呢？所以啊，咱可得重视这绝缘材料。
你再想想，要是绝缘材料质量不过关，出现漏电啥的问题，那多吓人呀！那可不是闹着玩的。
这就好像你走在路上，突然鞋子坏了，那多别扭呀。
在实际应用中，我们可得根据不同的需求来选择合适的绝缘材料。
不能随随便便就决定了，得好好考虑考虑。
这就跟找对象似的，得找个合适自己的呀，对吧？总之，干式变压器绝缘材料可真是个重要的角色呀！咱可不能小瞧了它。
它关乎着变压器的性能和安全，就像我们生活中的很多小细节一样，看似不起眼，实则至关重要。
所以呀，大家一定要好好了解它，选择好它，让我们的干式变压器能更好地为我们服务！这就是我对干式变压器绝缘材料的看法，你们觉得呢？。
干式变压器绝缘材料简单阐述敞开式干式变压器的发展过程，介绍新的H级绝缘敞开式干式变压器的技术特点。
并对不同的敞开式干式变压器所选用的绝缘材料和浸渍工艺等作进一步对比说明。
关键词：敞开式 干式变压器 绝缘材料一、 概述：随着城市电网供电要求的不断提高和变压器技术的进步，干式变压器 在我国的使用已经很普遍。
在这短短的二、三十年中，干式变压器技术得到了迅速的发展，除了大家比较熟悉的环氧树脂型干式变压器外最近出现了一些不用环氧树 脂真空浇注或缠绕工艺的SG型敞开式干式变压器以及采用NOMEX®（诺迈克）绝缘材料，非环氧树脂真空浇注或VPI真空、压力浸渍处理的SCR型包封式 干式变压器。
这些变压器的出现可以让供电用户有更多的选择。
所有敞开式干式电力变压器的产品型号都称SG型，它们有相似的电磁计算、线圈形式和外形结构，但在绝缘材料的选用、结构设计、制造工艺方面却有不同之处。
二、SG型敞开式干式变压器在中国的发展1、 二十世纪六十年代以前的干式变压器主要是B级绝缘的敞 开式干式变压器，产品型号为SG型。
当初还没有箔式线圈时，低压多数为多根并绕的层式或螺旋式线圈，高压为饼式线圈。
导线为双玻璃丝 包线或单玻璃丝包缩醛漆包线。
其余绝缘材料多数为酚醛玻璃纤维类材料。
其浸渍工艺为常温、常压下用B级绝缘浸渍漆分别对高、低压线圈浸渍并进行中温干燥 （干燥温度不超过130℃）。
此种干式变压器虽然比油浸式变压器在防燃性能上有了很大的进步，但它的防潮、防污秽性能令人担忧。
目前已经不再生产。
尽管如 此，它成功的电、磁、热计算和结构设计却给以后发展起来的新的H级绝缘敞开式变压器奠定了很好的基础。
2、 美国的一些变压器厂（如位于佛吉尼亚州的FPT公司）研 制出一种采用美国杜邦公司的NOMEX®芳香聚酰胺作主要绝缘的干式变压器。
FPT公司的产品有两种型号：FB型为180℃（H级）的绝缘系统。
FH型为 220℃（C级）的绝缘系统，线圈温升分别为115K（我国为125K）和150K。
