变压器绝缘系统

UL绝缘系统的相关知识UL的绝缘系统分为两种，一种是OBJS，一种是OBJY。

OBJS通常是做绝缘材料（如胶带、套管、铜线）的厂商申请，而OBJY则是器件（如变压器、马达等）生产厂家来申请。

OBJY2是UL的CCN后面带的2表明，是UL Recognized 。

后面带的8表明，是cUL Recognized。

UL的绝缘系统有：Class E 120度；Class B 130度；Class F 155度；Class H 180度；Class N 200度；Class R 220度；Class N 200度；Class S 240度；Class C 240度以上绝缘系统的概念:绝缘系统是一些绝缘材料的组合。

在经过广泛的测试之后，证明这些绝缘材料组合在一起，在长期承受不超过该绝缘系统等级所限定的温度时，都不会发生绝缘性能的明显减弱。

但是实际生产出来的产品（例如变压器、马达等）在结构上还是要满足相关标准的要求（如容积、体积、抗电强度等）。

所以，就算是有了绝缘系统，还是要进行器件的结构检查及测试。

例如, 在设计变压器时, 一般有两种基本方法选择产品采用的材料: 使用的电线、绝缘胶布和热塑料的选择既可采用识别各自的材料温度性能这种方法(如每一种材料自身的UL), 也可采用集中式的识别这种方法。

后一种方法是测量所选择的材料组合如何在一个共同环境中一起工作。

举例来说, 考虑一个简单的热塑成型线圈骨架,一根漆包线缠绕其上。

线圈骨架和漆包线都具有155℃的UL。

但是在一个Class 155 (F)的环境中一起使用可能时, 热塑料线圈骨架实际上会与漆面发生化学反应, 从而削弱线圈的绝缘性能。

UL绝缘系统测试排除了这种可能性,并且有助于确保在使用正确时，那些已通过UL认证的材料组合将避免这种情况。

同时,在系统测试中通常可以确定出从一个或多个元件可能释放出来的有破坏性的气体。

这说明了为什么将材料放在一起同时测试是如此重要。

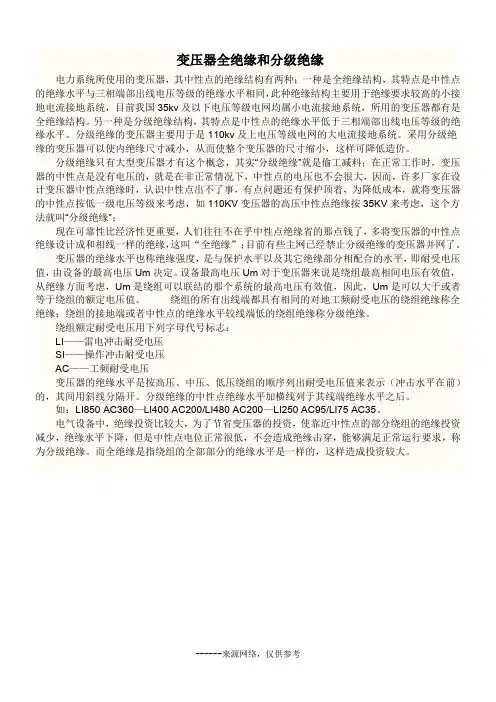

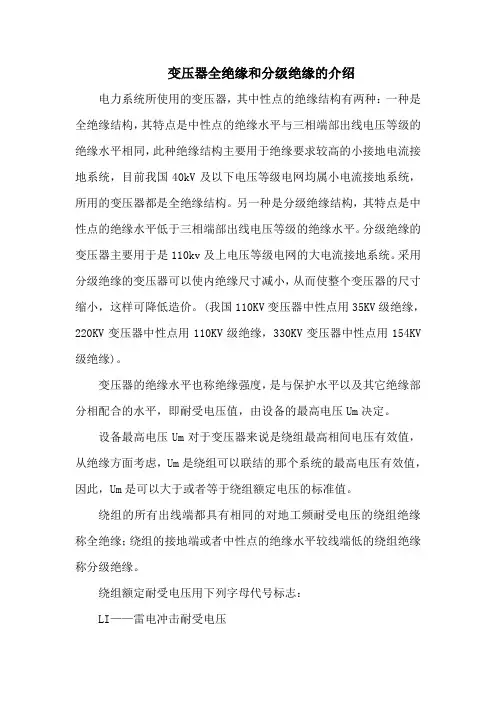

变压器全绝缘和分级绝缘的介绍电力系统所使用的变压器，其中性点的绝缘结构有两种：一种是全绝缘结构，其特点是中性点的绝缘水平与三相端部出线电压等级的绝缘水平相同，此种绝缘结构主要用于绝缘要求较高的小接地电流接地系统，目前我国40kV及以下电压等级电网均属小电流接地系统，所用的变压器都是全绝缘结构。

另一种是分级绝缘结构，其特点是中性点的绝缘水平低于三相端部出线电压等级的绝缘水平。

分级绝缘的变压器主要用于是110kv及上电压等级电网的大电流接地系统。

采用分级绝缘的变压器可以使内绝缘尺寸减小，从而使整个变压器的尺寸缩小，这样可降低造价。

(我国110KV变压器中性点用35KV级绝缘，220KV变压器中性点用110KV级绝缘，330KV变压器中性点用154KV 级绝缘)。

变压器的绝缘水平也称绝缘强度，是与保护水平以及其它绝缘部分相配合的水平，即耐受电压值，由设备的最高电压Um决定。

设备最高电压Um对于变压器来说是绕组最高相间电压有效值，从绝缘方面考虑，Um是绕组可以联结的那个系统的最高电压有效值，因此，Um是可以大于或者等于绕组额定电压的标准值。

绕组的所有出线端都具有相同的对地工频耐受电压的绕组绝缘称全绝缘；绕组的接地端或者中性点的绝缘水平较线端低的绕组绝缘称分级绝缘。

绕组额定耐受电压用下列字母代号标志：LI——雷电冲击耐受电压SI——操作冲击耐受电压AC——工频耐受电压变压器的绝缘水平是按高压、中压、低压绕组的顺序列出耐受电压值来表示（冲击水平在前）的，其间用斜线分隔开。

分级绝缘的中性点绝缘水平加横线列于其线端绝缘水平之后。

如：LI850 AC360—LI400 AC200/LI480 AC200—LI250 AC95/LI75 AC35。

电气设备中，绝缘投资比较大，为了节省变压器的投资，使靠近中性点的部分绕组的绝缘投资减少，绝缘水平下降，但是中性点电位正常很低，不会造成绝缘击穿，能够满足正常运行要求，称为分级绝缘。

变压器绝缘测试方法
变压器的绝缘测试是为了检测变压器绝缘系统的可靠性和绝缘材料的质量，常见的变压器绝缘测试方法有以下几种：
1. 相对介电强度测试：通过施加高电压，检测绝缘系统在高电压下是否能够正常工作。

常用测试方法有直流高电压法和交流高电压法。

2. 相对介电损耗测试：通过施加交流高电压，检测绝缘系统的损耗情况，以判断绝缘材料的质量。

常用测试方法有电桥法和石英晶体共振法。

3. 相对漏电电流测试：通过施加一定的电压，检测绝缘系统中的漏电情况，以评估绝缘系统的可靠性。

常用测试方法有直流电压法、正弦电压法和脉冲电压法。

4. 相对介电强度的周期性测试：周期性地对变压器的绝缘系统进行一定电压的施加，以测试绝缘系统在长时间工作和发生故障时的可靠性。

5. 绝缘电阻测试：通过测量绝缘系统的电阻值，来判断绝缘系统是否存在缺陷或老化，常用测试方法有绝缘电阻仪。

综上所述，变压器的绝缘测试方法有相对介电强度测试、相对介电损耗测试、相对漏电电流测试、相对介电强度的周期性测试和绝缘电阻测试等。

不同的测试方法可以结合使用，以全面评估变压器绝缘系统的质量和可靠性。

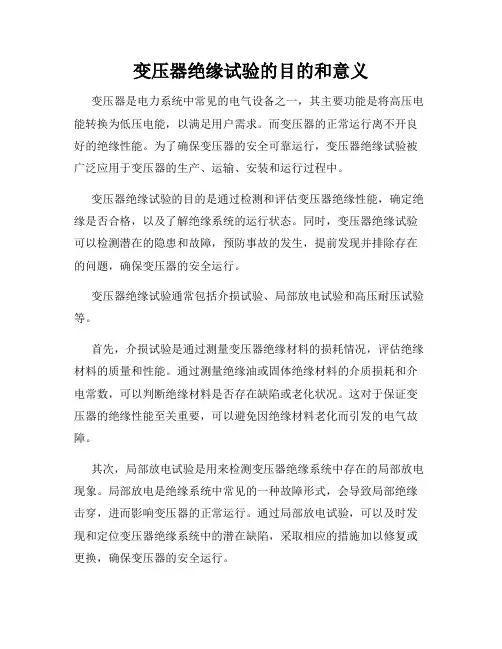

变压器绝缘试验的目的和意义变压器是电力系统中常见的电气设备之一，其主要功能是将高压电能转换为低压电能，以满足用户需求。

而变压器的正常运行离不开良好的绝缘性能。

为了确保变压器的安全可靠运行，变压器绝缘试验被广泛应用于变压器的生产、运输、安装和运行过程中。

变压器绝缘试验的目的是通过检测和评估变压器绝缘性能，确定绝缘是否合格，以及了解绝缘系统的运行状态。

同时，变压器绝缘试验可以检测潜在的隐患和故障，预防事故的发生，提前发现并排除存在的问题，确保变压器的安全运行。

变压器绝缘试验通常包括介损试验、局部放电试验和高压耐压试验等。

首先，介损试验是通过测量变压器绝缘材料的损耗情况，评估绝缘材料的质量和性能。

通过测量绝缘油或固体绝缘材料的介质损耗和介电常数，可以判断绝缘材料是否存在缺陷或老化状况。

这对于保证变压器的绝缘性能至关重要，可以避免因绝缘材料老化而引发的电气故障。

其次，局部放电试验是用来检测变压器绝缘系统中存在的局部放电现象。

局部放电是绝缘系统中常见的一种故障形式，会导致局部绝缘击穿，进而影响变压器的正常运行。

通过局部放电试验，可以及时发现和定位变压器绝缘系统中的潜在缺陷，采取相应的措施加以修复或更换，确保变压器的安全运行。

最后，高压耐压试验是用来检测变压器绝缘系统的耐压性能。

该试验通过给变压器施加一定的高电压，检测绝缘系统是否能够承受额定电压下的工作环境。

高压耐压试验可以验证变压器的绝缘系统是否符合相应的标准要求，确保变压器在正常工作环境下不会发生绝缘击穿或跳闸等意外情况。

综上所述，变压器绝缘试验具有重要的目的和意义。

通过变压器绝缘试验，可以及时评估绝缘材料的质量和性能，发现和解决潜在的故障和问题，保证变压器的安全可靠运行。

因此，在变压器的生产、运输、安装和运行的过程中，进行绝缘试验是必不可少的环节，可以为电力系统的稳定运行提供有力的保障。

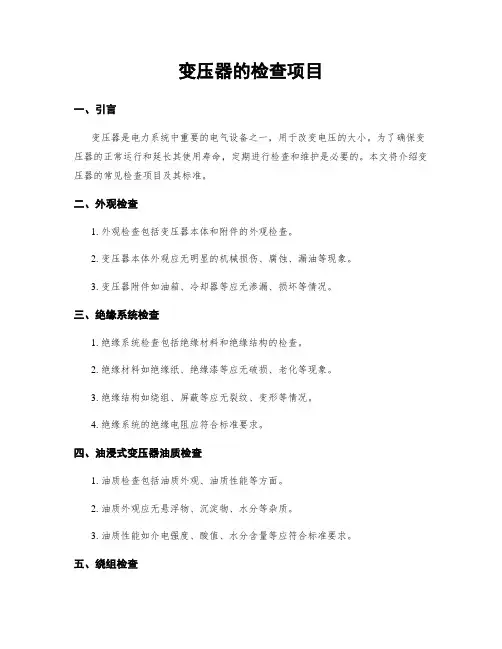

变压器的检查项目一、引言变压器是电力系统中重要的电气设备之一，用于改变电压的大小。

为了确保变压器的正常运行和延长其使用寿命，定期进行检查和维护是必要的。

本文将介绍变压器的常见检查项目及其标准。

二、外观检查1. 外观检查包括变压器本体和附件的外观检查。

2. 变压器本体外观应无明显的机械损伤、腐蚀、漏油等现象。

3. 变压器附件如油箱、冷却器等应无渗漏、损坏等情况。

三、绝缘系统检查1. 绝缘系统检查包括绝缘材料和绝缘结构的检查。

2. 绝缘材料如绝缘纸、绝缘漆等应无破损、老化等现象。

3. 绝缘结构如绕组、屏蔽等应无裂纹、变形等情况。

4. 绝缘系统的绝缘电阻应符合标准要求。

四、油浸式变压器油质检查1. 油质检查包括油质外观、油质性能等方面。

2. 油质外观应无悬浮物、沉淀物、水分等杂质。

3. 油质性能如介电强度、酸值、水分含量等应符合标准要求。

五、绕组检查1. 绕组检查包括低压绕组和高压绕组的检查。

2. 低压绕组应无短路、断线等故障。

3. 高压绕组应无绝缘损伤、局部过热等现象。

六、冷却系统检查1. 冷却系统检查包括冷却器、风扇等的检查。

2. 冷却器应无阻塞、泄漏等情况。

3. 风扇应正常运转、无异响等现象。

七、保护装置检查1. 保护装置检查包括过流保护、温度保护等的检查。

2. 过流保护装置应能正常动作，确保变压器在过载情况下能及时断开电源。

3. 温度保护装置应能准确测量变压器的温度，并在温度超过限定值时发出警报或者切断电源。

八、运行参数检查1. 运行参数检查包括变压器的电压、电流、功率因数等参数的检查。

2. 变压器的电压应稳定在额定电压范围内。

3. 变压器的电流应符合负载要求。

4. 变压器的功率因数应接近1，以确保电能的有效利用。

九、检测记录和报告1. 检测过程中应记录各项检查项目的结果和数据。

2. 检测报告应包括变压器的基本信息、检测结果、存在的问题和建议的解决方案等内容。

结论通过对变压器的检查项目的详细介绍，我们可以确保变压器的正常运行和延长其使用寿命。

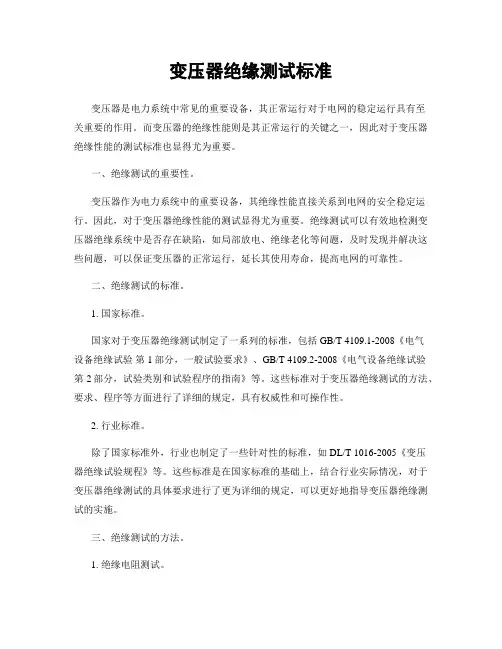

变压器绝缘测试标准变压器是电力系统中常见的重要设备，其正常运行对于电网的稳定运行具有至关重要的作用。

而变压器的绝缘性能则是其正常运行的关键之一，因此对于变压器绝缘性能的测试标准也显得尤为重要。

一、绝缘测试的重要性。

变压器作为电力系统中的重要设备，其绝缘性能直接关系到电网的安全稳定运行。

因此，对于变压器绝缘性能的测试显得尤为重要。

绝缘测试可以有效地检测变压器绝缘系统中是否存在缺陷，如局部放电、绝缘老化等问题，及时发现并解决这些问题，可以保证变压器的正常运行，延长其使用寿命，提高电网的可靠性。

二、绝缘测试的标准。

1. 国家标准。

国家对于变压器绝缘测试制定了一系列的标准，包括GB/T 4109.1-2008《电气设备绝缘试验第1部分，一般试验要求》、GB/T 4109.2-2008《电气设备绝缘试验第2部分，试验类别和试验程序的指南》等。

这些标准对于变压器绝缘测试的方法、要求、程序等方面进行了详细的规定，具有权威性和可操作性。

2. 行业标准。

除了国家标准外，行业也制定了一些针对性的标准，如DL/T 1016-2005《变压器绝缘试验规程》等。

这些标准是在国家标准的基础上，结合行业实际情况，对于变压器绝缘测试的具体要求进行了更为详细的规定，可以更好地指导变压器绝缘测试的实施。

三、绝缘测试的方法。

1. 绝缘电阻测试。

绝缘电阻测试是变压器绝缘测试中的常见方法之一，通过对变压器绝缘系统的绝缘电阻进行测试，可以有效地评估绝缘系统的绝缘状态。

测试时应该选择合适的测试电压和测试仪器，按照标准要求进行测试，得到准确的测试结果。

2. 局部放电测试。

局部放电是变压器绝缘系统中常见的缺陷之一，通过局部放电测试可以有效地检测变压器绝缘系统中是否存在局部放电现象。

测试时应该选择合适的测试方法和仪器，按照标准要求进行测试，及时发现并解决局部放电问题。

3. 介损测试。

介损测试是评估变压器绝缘系统绝缘状态的重要方法之一，通过介损测试可以有效地评估变压器绝缘系统中是否存在绝缘老化等问题。

变压器绝缘电阻及吸收比试验评定标准一、引言在变压器的运行过程中，绝缘电阻及吸收比试验是非常重要的评定标准。

通过这些试验，可以评估变压器绝缘系统的状态，及时发现潜在的故障，保障变压器的安全运行，延长设备的使用寿命。

本文将从变压器绝缘电阻及吸收比试验的定义、意义、评定标准和个人观点等方面展开论述。

二、变压器绝缘电阻及吸收比试验的定义变压器绝缘电阻试验是指在直流电压下，对变压器绝缘系统进行电阻测量，以评估绝缘状况的试验。

而吸收比试验则是通过施加交流电压，对绝缘系统的介损进行测量，来评估绝缘系统的损耗情况。

通过这两项试验，可以全面地了解变压器的绝缘状态和损耗情况，为设备的安全运行提供重要的依据。

三、变压器绝缘电阻及吸收比试验的意义1. 评估绝缘状态：通过电阻试验和吸收比试验，可以检测变压器绝缘系统的绝缘状态，及时发现绝缘系统存在的缺陷、污染、潮湿等问题，保障设备的安全运行。

2. 预测故障风险：绝缘电阻及吸收比试验可以帮助预测变压器绝缘系统的故障风险，指导设备的维护和保养工作，减少变压器故障的发生频率，提高设备的可靠性和稳定性。

3. 延长设备寿命：及时进行绝缘电阻及吸收比试验，可以有效地延长变压器的使用寿命，减少设备的维修成本，提高变压器的经济效益。

四、变压器绝缘电阻及吸收比试验评定标准在国际上，对于变压器绝缘电阻及吸收比试验的评定标准主要有IEC 60076-3等。

而国内也有国家标准GB 1094-96等相关标准。

这些标准制定了绝缘电阻试验和吸收比试验所需的设备、方法、操作规程和评定要求等内容，为变压器绝缘电阻及吸收比试验的实施提供了具体的指导和规范。

五、个人观点与理解在我的个人观点中，变压器绝缘电阻及吸收比试验是变压器运行维护管理中非常重要的一环。

通过定期进行绝缘电阻及吸收比试验，可以及时了解设备的绝缘状态，发现潜在的故障隐患，降低设备的运行风险。

我认为，只有将绝缘电阻及吸收比试验作为变压器维护管理的重要内容，才能有效地保障设备的安全运行，延长设备的寿命，实现设备管理的科学化和规范化。

油浸式变压器a级绝缘温升标准标题：油浸式变压器A级绝缘温升标准的深入探讨在电力设备中，油浸式变压器是不可或缺的一部分。

它的主要作用是改变电压等级，以便于电能在电网中的传输和分配。

然而，在运行过程中，由于电流通过导线产生的热量会导致设备内部温度升高，如果不能及时散热，就可能对设备造成损害。

因此，了解和掌握油浸式变压器的绝缘温升标准显得尤为重要。

本文将针对油浸式变压器A级绝缘温升标准进行详细解读。

一、油浸式变压器的绝缘系统首先，我们需要理解油浸式变压器的绝缘系统。

绝缘系统是保证变压器正常运行的关键部分，它由绕组绝缘、引线绝缘和油箱绝缘等组成。

其中，绕组绝缘是最重要的部分，因为它直接决定了变压器的电气强度和使用寿命。

二、A级绝缘材料在变压器的绝缘系统中，A级绝缘材料是最常见的类型。

A级绝缘材料是指耐热等级为105℃的绝缘材料，主要包括纸、棉纱、布等有机纤维材料以及云母、石棉等无机非金属材料。

这些材料具有良好的电气性能和机械性能，能够有效防止电流泄漏，并且能够在高温下保持稳定的工作状态。

三、A级绝缘温升标准根据国家标准GB/T 6451-2015《油浸式电力变压器技术参数和要求》，A级绝缘材料的最大允许温升为65℃。

也就是说，当变压器的环境温度为40℃时，其绕组的最高温度不应超过105℃。

这是因为，一旦绕组温度超过规定值，就可能导致绝缘材料老化，降低其电气强度，从而影响变压器的安全运行。

四、如何控制绝缘温升为了保证油浸式变压器的正常运行，我们需要采取一些措施来控制绝缘温升。

首先，可以通过提高冷却效率来降低绕组温度。

例如，可以采用强迫油循环冷却方式，或者增加冷却器的数量和容量。

其次，可以通过优化设计来减少绕组的发热。

例如，可以采用低损耗硅钢片和高导磁率的铁芯材料，以减少涡流损失；也可以采用多层圆筒式绕组结构，以减少漏磁损失。

五、总结总的来说，油浸式变压器的A级绝缘温升标准是一个非常重要的参数，它直接影响到变压器的使用寿命和安全性。

一、前言1、在北美地区的供电系统中广泛使用220℃绝缘系统的干式变压器，在我国，近年来干式变压器技术经过不断的发展，不仅在敞开（VDT）型干式变压器上全部采用了180℃（H级）的绝缘系统，而以真空浇注技术为主的环氧树脂干式变压器中也大量出现了180℃（H级）的产品。

5年前，H级产品在我国干式变压器市场中所占的比例还不到1%，而目前已接近20%，仍有上升趋势。

2、目前在我国H级绝缘干式变压器的制造技术已基本成熟。

在此基础上发展高一级耐热绝缘等级的220℃（C级）绝缘系统的干式变压器，已成必然结果。

3、为了满足不同用户的需求和进一步提升我国干式变压器的耐热绝缘等级，杜邦公司把国外已经成熟的220℃（C级）绝缘系统的干式变压器制造技术引进到国内，委托具有丰富制造H级产品经验的昆明赛格迈电气有限责任公司来料加工。

目前已经上市，深受用户喜爱。

二、220℃（C级）绝缘系统干式变压器的定义和基本要求：1、按IEC 60076-11：2004标准的规定，不同耐热绝缘等级的变压器，其绕组温升限值如表一所示：以前习惯于称200℃绝缘系统为N级，220℃绝缘系统为C级。

很快在我国的干式变压器新标准中将引入IEC 60076-11：2004标准的这种描述。

在220℃绝缘系统中，在变压器额定运行时绕组温升为150K，热点温度为210℃。

因此我们在变压器的绝缘系统设计中必须要满足这一基本要求，它包括绝缘材料的选用、绕组结构形式的确定、部件之间尺寸的配合以及合理的工艺措施等。

其中尤其不能忽略的是一些绝缘辅助材料也必须满足这个绝缘系统的要求。

2、在满足220℃绝缘系统温度要求的同时还要满足经美国保险实验室（UL）认可的采用NOMEX® 芳香聚酰胺纸高压干式变压器绝缘规范HV-2的要求。

这是一个工作电压在34.5千伏及以下、雷电冲击水平在150千伏及以下，敞开通风变压器的电气规范。

基本结构如图一所示：3、铁心与低压绕组之间、低压绕组的层间、高压绕组的匝间、以及端部和风道等部分的绝缘均采用NOMEX®纸。

变压器的绝缘系统。

变压器绝缘的性能（电气、耐热和机械性能）是决定其能否运行的基本条件之一。

只要有任何局部绝缘的损坏，都有可能损坏整台变压器，甚至危及输配电系统的安全运行。

变压器绝缘之所以重要，还在于变压器线圈、引线、分接开关等部件以及它们之间的整体——器身，均涉及到绝缘问题。

变压器绝缘分为内绝缘和外绝缘两大类，而内绝缘又分为主绝缘和纵绝缘两类。

主绝缘是指绕组对地之间、相间和同一相而不同电压等级的绕组之间的绝缘；纵向绝缘是指同一电压等级的一个绕组，其不同部位之间，层间、匝间、绕组对静电屏之间的绝缘。

表10－2为油浸式变压器绝缘分类。

表10－2油浸式变压器的绝缘分类
在叙述变压器绝缘结构之前，先了解一下变压器内部所采用的一些主要绝缘材料。

（一）主绝缘结构
1主绝缘形式
变压器内部的主绝缘形式，主要为油—隔板绝缘，通常采用加覆盖层、包绝缘层和在油隙中放置隔板三种形式。

变压器绝缘类型变压器是电力系统的重要组成部分，是用来变换电压的电气设备。

在使用变压器的过程中，要注意变压器绝缘系统的保养和检查，以确保变压器的安全稳定运行。

变压器绝缘类型主要分为固体绝缘、液体绝缘和气体绝缘三种类型。

1.固体绝缘固体绝缘材料主要包括云母、树脂、橡胶、塑料等，其中云母是电气绝缘材料中使用比较广泛的一种。

固体绝缘可以分为有机绝缘和无机绝缘两种。

有机绝缘材料是指以有机高分子化合物为主要成分的绝缘材料，如橡胶、纸、塑料等；无机绝缘材料主要指矿物质材料，如云母、石英等。

固体绝缘具有密度大、强度高、耐电气应力好、耐热耐寒性好、保湿等优点，在高电压绝缘领域中表现突出，常用于电力变压器的绝缘系统中。

但固体绝缘的缺点是容易受到机械外力的破坏，也不便于加工成各种形状，且在潮湿环境下易吸湿带来损坏。

2.液体绝缘液体绝缘通常是指变压器中使用的绝缘油，是由石油加工而成的液态电气绝缘介质。

绝缘油具有恒定的介电常数和体积电阻率，而且具有较高的热容量和热导率，因此在高压大容量的变压器中使用较为广泛。

除了作为变压器的绝缘材料外，绝缘油还具有冷却变压器的作用，可以吸收变压器内部产生的热量，使其保持在稳定的温度状态。

但由于变压器使用过程中，绝缘油会受到电击、高温、氧化破坏等因素的影响，因此需要定期更换和监测。

3.气体绝缘气体绝缘指通过在变压器中填充气体来实现绝缘的一种方法。

常见的气体绝缘材料有氮气、硫化氢、氢气、等离子体等。

气体绝缘具有体积小、重量轻、绝缘性能好、可靠性高等优点，在高压高频的电力设备中使用较为广泛。

但气体绝缘的缺点是需要占用较大的空间，且需要设备配合使用，成本较高，同时在使用时也需要考虑气体泄露对环境的影响。

综上所述，变压器的绝缘类型可以根据材料分为固体绝缘、液体绝缘和气体绝缘三种类型。

不同类型的绝缘材料各有优缺点，需要根据具体的变压器设计和使用需求来选择合适的绝缘材料。

在使用过程中，需要注意定期检查和维护绝缘系统，确保变压器的安全稳定运行。

安规对变压器的绝缘系统要求1.绝缘材料：变压器的绝缘系统应采用符合国家标准的绝缘材料，如绝缘纸、绝缘漆、绝缘胶片等。

这些材料应具有良好的绝缘性能和耐热、耐寒、耐湿等特性。

2.绝缘结构：变压器的绝缘系统应由绝缘件、导电件和接地件组成。

绝缘件主要包括绝缘垫、绝缘管、绝缘板等，用于隔离导电部分，防止电流直接通过。

导电件包括引线、铜瓦等，用于导电和传输电能。

接地件用于接地保护，防止绝缘破损引起的电击事故。

3.绝缘强度：变压器的绝缘系统应具有足够的绝缘强度，能够在额定电压下保持其绝缘性能。

绝缘强度一般指耐压试验，即在一定时间内施加一定电压，检测绝缘是否被击穿。

国家标准对不同类型的变压器绝缘强度有相应的要求。

4.绝缘电阻：变压器的绝缘系统应具有足够的绝缘电阻，能够防止漏电流引起的绝缘破损。

绝缘电阻是指在施加一定电压下测量的绝缘系统电阻。

一般要求变压器绝缘电阻不得低于一定要求值。

5.绝缘损耗：变压器的绝缘系统应具有低损耗、高效率的特点。

绝缘损耗是指绝缘材料中电能转化为热能或其他形式的能量损失，它与绝缘材料的特性和使用条件有关。

国家安规对变压器的绝缘损耗有严格的限制，以保证变压器的正常运行和节能。

6.绝缘监测：变压器的绝缘系统应配备绝缘监测装置，用于监测绝缘状况，及时发现绝缘故障，并采取相应措施。

常见的绝缘监测装置包括绝缘电阻仪、局部放电监测仪、超声波检测仪等。

7.绝缘维护：变压器的绝缘系统需要定期维护和检查，保持其良好的绝缘性能。

维护包括绝缘清洁、绝缘涂层补修、绝缘阻燃等。

同时，还应制定相应的维护计划和维修记录，确保绝缘系统的可靠性。

总之，安规要求变压器的绝缘系统具备良好的绝缘性能和安全性，保证变压器的正常运行和保护人身安全。

绝缘材料的选择、绝缘结构的设计、绝缘强度的测试、绝缘电阻的测量、绝缘损耗的控制、绝缘监测的实施以及维护和检修等都是确保变压器绝缘系统符合安规要求的重要环节。

开关电源变压器绝缘系统讲解
开关电源变压器就是加入了开关管理设置的电源变压器，在使用中不仅具有普通变压器的电压变换功能，还兼具绝缘隔离与功率传送功能。

在开关电源等涉及高频电路的场合使用得比较的广泛。

开关电源变压器的组成
开关电源变压器的主要材料：磁性材料，导线材料和绝缘材料是开关变压器的核心。

磁性材料
开关变压器使用的磁性材料为软磁铁氧体，按其成分和应用频率可分为MnZn系和NiZn系两大类。

前者具有高的导磁率和高的饱和磁感应，在中频和低频范围具有较低损耗。

磁芯的形状很多，如E型，E型，EC型等。

导线材料漆包线
一般用于绕制小型电子变压器的漆包线有高强度聚酯漆包线（QZ）和聚氨酯漆包线（QA）两种。

根据漆层厚度分为1型（薄漆型）和2型（厚漆型)两种。

前者的绝缘涂层为聚酯漆，具有优越的耐热性，绝缘性抗电强度可达60kv/mm；后者绝缘层为聚氨酯漆，具有自粘性强，有自焊性能（380℃），可不用去漆膜就可直接焊接。

压敏胶带
绝缘胶带抗电强度高，使用方便机械性能好，被广泛应用在开关变压器线圈的层间，组间绝缘和外包绝缘。

必须达到下列要求：粘性好，抗剥离，具有一定的拉伸强度，绝缘性能好，耐压性能好，阻燃
和耐高温。
