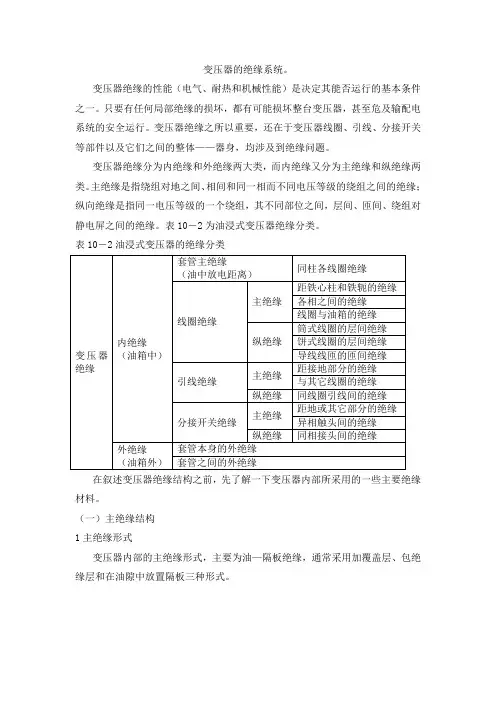

变压器的绝缘系统。
变压器绝缘的性能（电气、耐热和机械性能）是决定其能否运行的基本条件之一。
只要有任何局部绝缘的损坏，都有可能损坏整台变压器，甚至危及输配电系统的安全运行。
变压器绝缘之所以重要，还在于变压器线圈、引线、分接开关等部件以及它们之间的整体——器身，均涉及到绝缘问题。
变压器绝缘分为内绝缘和外绝缘两大类，而内绝缘又分为主绝缘和纵绝缘两类。
主绝缘是指绕组对地之间、相间和同一相而不同电压等级的绕组之间的绝缘；纵向绝缘是指同一电压等级的一个绕组，其不同部位之间，层间、匝间、绕组对静电屏之间的绝缘。
表10－2为油浸式变压器绝缘分类。
表10－2油浸式变压器的绝缘分类
在叙述变压器绝缘结构之前，先了解一下变压器内部所采用的一些主要绝缘材料。
（一）主绝缘结构
1主绝缘形式
变压器内部的主绝缘形式，主要为油—隔板绝缘，通常采用加覆盖层、包绝缘层和在油隙中放置隔板三种形式。

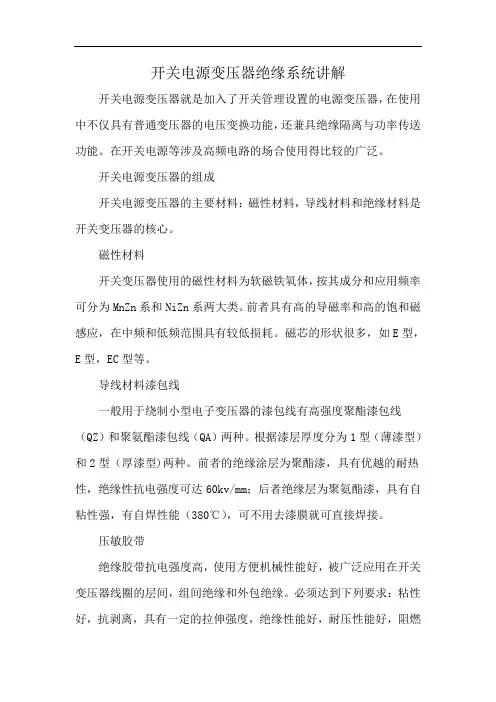

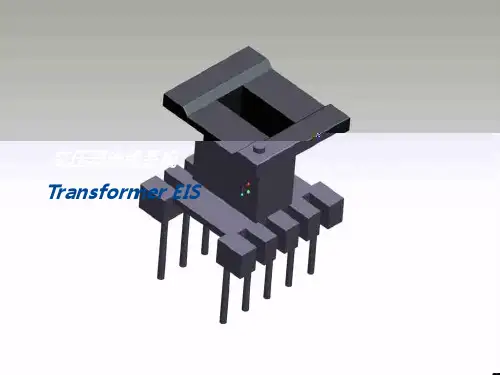

开关电源变压器绝缘系统讲解
开关电源变压器就是加入了开关管理设置的电源变压器，在使用中不仅具有普通变压器的电压变换功能，还兼具绝缘隔离与功率传送功能。
在开关电源等涉及高频电路的场合使用得比较的广泛。
开关电源变压器的组成
开关电源变压器的主要材料：磁性材料，导线材料和绝缘材料是开关变压器的核心。
磁性材料
开关变压器使用的磁性材料为软磁铁氧体，按其成分和应用频率可分为MnZn系和NiZn系两大类。
前者具有高的导磁率和高的饱和磁感应，在中频和低频范围具有较低损耗。
磁芯的形状很多，如E型，E型，EC型等。
导线材料漆包线
一般用于绕制小型电子变压器的漆包线有高强度聚酯漆包线（QZ）和聚氨酯漆包线（QA）两种。
根据漆层厚度分为1型（薄漆型）和2型（厚漆型)两种。
前者的绝缘涂层为聚酯漆，具有优越的耐热性，绝缘性抗电强度可达60kv/mm；后者绝缘层为聚氨酯漆，具有自粘性强，有自焊性能（380℃），可不用去漆膜就可直接焊接。
压敏胶带
绝缘胶带抗电强度高，使用方便机械性能好，被广泛应用在开关变压器线圈的层间，组间绝缘和外包绝缘。
必须达到下列要求：粘性好，抗剥离，具有一定的拉伸强度，绝缘性能好，耐压性能好，阻燃
和耐高温。
