干式变压器绝缘材料选择参考

干式变压器主要绝缘材料干式变压器的绝缘结构及其绝缘材料是保证可靠性的重要指标，由于干式变压器的结构型式不同.所用的主要绝缘材料也不同，至于干式变压器的铁心所用的晶粒取向冷轧硅钢片.绕组所用的钢、铝导线也与油浸式变压器相同。

只是干式电力变压器导线绝缘、主绝缘结构及其他绝缘材料有所差异，因此只就干式变压器所用绝缘材料作概要介绍。

1.芳香族聚酰胺纤维纸(Nomex)芳香族聚酰胺纤维纸是浸渍式干式变压器的导线绝缘、引线包扎绝缘等所用的主要绝缘材料。

它属于耐高温(H级)的合成纤维材料。

聚芳酰胺纸是线型聚合物.其长分子链中有数百个芳核，分子量为6-12万，由于分子链主链完全由芳核组成，且与氮原子相连的为苯环而不是脂肪烃，故芳香族聚酰胺纸具有很高的耐热性;又因分子链中仍保持酰胺链.因而具有脂肪族酰胺的良好物理机械性能，还由于分子链为间、对位结构.能形成高结晶态，从而使聚合物具有良好的介电稳定性。

芳香聚酰胺绝缘纸和纸板的耐热等级为H级，若干式变压器绝缘的耐热等级为其他等级时，如B级、F级时，则应选用相应耐热等级的绝缘材料。

2.浸渍漆浸渍漆分为有溶剂和无溶剂两类。

浸渍漆主要用于浸渍干式变压器绕组.其目的是填充绝缘间的间隙和微孔，浸渍漆经烘焙固化后，可在绝缘表面形成连续平整的漆膜，并使绕组粘结成坚固的整体，提高绝缘结构的耐潮、导热、机械特性和耐电强度。

通常对浸渍漆的要求：(1)粘度低.固体含量高，便于漆透和填充浸渍物。

(2)厚层固化快.干燥性好，粘结力强，有热弹性.固化后能承受短路机械力的作用。

(3)具有较高电气性能、耐潮性、耐热性、耐油性和化学稳定性，对导体材料和其他材料相容性好。

3.绝缘胶浇注绝缘和绕包绝缘干式变压器绝缘，我国多采用以环氧树脂为基料，加以固化剂.促进剂而制成的F级绝缘体系，浇注绝缘与绕包绝缘两者的差别只是工艺不同。

采用环氧树脂固化时无低分子物放出，并在绝缘胶中加以适量的消泡剂.从而达到消除绝缘中气泡的日的。

电机、干式变压器常用绝缘材料1、JF-98Z 真空压力浸渍树脂贮存期为六个月，可以在140～145℃条件下固化；2、JF-140 防电晕漆，成灰色，是一种低阻漆，贮存期为6个月3、JF-141 防电晕漆，成铁红色，是一种高阻漆；注：JF-141/140可用于B级和F级电机的绕组线圈4、JF-6630、6630A（DMD-B）聚酯薄膜聚酯纤维非织布柔软复合材料耐热等级为B级，适用于Y系列电机中作槽和相间绝缘，标称厚度为0.15、0.18、0.20、0.23、0.25、0.30、0.35、0.40、0.454’、JF-6641（DMD-F）改性聚酯薄膜聚酯纤维非织布柔软复合材料5、JF-6633（DM）聚酯薄膜聚酯纤维非织布柔软复合材料耐热等级为B级，适用于B级电机中作槽和相间衬垫及匝间绝缘，标称厚度为0.12、0.15、0.205、NMN（6640）聚酯薄膜聚芳酰胺纤维纸柔软复合材料。

6、JF-6652（NH）聚酰亚胺薄膜聚芳酰胺纤维纸单面上胶复合箔（带）耐热等级为H级，适于机电、电器线圈的对地匝间和衬垫绝缘，标称厚度为0.11、0.12、0.157、JF-6650（NHN）聚酰亚胺薄膜聚芳酰胺纤维纸柔软复合材料耐热等级为H级，适于机电、电器线圈的对地匝间和衬垫绝缘，标称厚度为0.15、0.17、0.20、0.23、0.25、0.30、0.338、JBQ型丁腈橡胶电缆引接线9、JFEM型F级铜芯乙丙橡皮绝缘氯醚护套电机绕组引接线工作温度90℃10、JFEH型F级铜芯乙丙橡皮绝缘氯磺化聚乙烯护套电机绕组引接线工作温度90℃11、JH型铜芯氯磺化聚乙烯绝缘电机张组引接线工作温度900℃12、JG铜芯硅橡皮绝缘电机绕组引接线工作温度180℃,(所用大小：13、JYJ铜芯交联聚烯烃绝缘电机绕组引接线工作温度125℃14、F级环氧酚醛玻璃布板324015、H级有机硅环氧层压玻璃布板3250、有机硅层压玻璃布板、聚二苯醚层压玻璃布板33816、MYFEB-34/200 200级聚酰亚胺-氟46复合薄膜绕包扁铜线MYFE-34/200 200级聚酰亚胺-氟46复合薄膜绕包圆铜线17、JF-5444-1 0.14×25中胶带（真空压力浸渍用环氧玻璃粉云母带）18、JF-5446-1 0.14×25薄膜带（环氧玻璃聚酯粉云母带）19、JF-CT（V）0.08×25低阻带20、JF-SC（V）0.14×25高阻带21、NOMEX纸包电磁线，芳香族聚酰胺纸410型，变压器温升可被设计高至150摄氏度22、JF-5442-1环氧玻璃少胶粉云母带23、JF-5442-1D环氧聚酯薄膜少胶粉云母带24、JF-5452-1S，聚酰亚胺薄膜玻璃粉云母带0.11*2525、YGZP500V平180℃2*0.5mm2(闭锁线)，双芯(测温线)26、可加工铸铁焊条：Z308，不可加工铸铁焊条：Z208特种焊条：50727、JF-852环氧平衡胶泥28、电机用3240（B级）、3248（F级）高强度环氧玻璃布层压板：0.5、1、2、3、4、10、20，规格：1m*2m；29、聚酰亚胺薄膜：厚0.05/0.0330、聚酯纤维绑扎带：0.2*2531、无碱玻璃丝管：Φ3、Φ6、Φ8、Φ10、Φ1232、涤纶护套玻璃丝绳：Φ8、Φ1633、尼龙棒：Φ25、Φ35、Φ40、Φ50、Φ6034、D350高强度二苯醚树脂玻璃布层压板（H）35、层压棒：3840环氧酚醛层压玻璃布棒36、电机用加热带（丹东科亮）1）BQ型中小型低压电机防潮加热带BQ 08A 315-42）HBQ型高压电机防潮加热带HBQ 15A 500-4-1.5其中：08是80瓦；15是150瓦；A是工作电压220V；B是工作电压110V；E是工作电压380V。

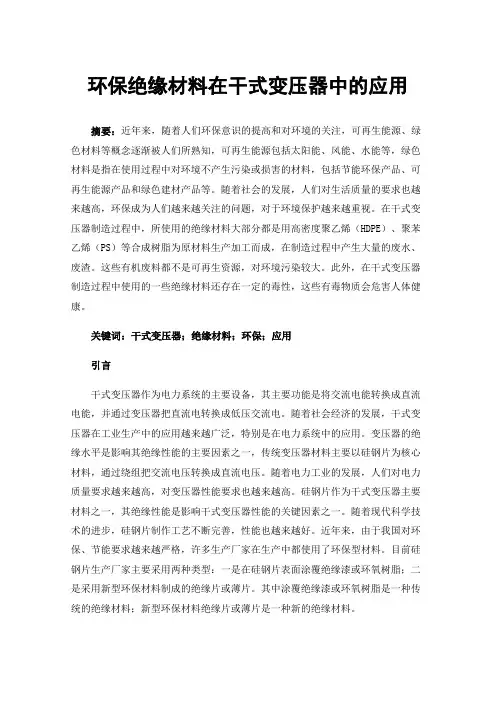

环保绝缘材料在干式变压器中的应用摘要：近年来，随着人们环保意识的提高和对环境的关注，可再生能源、绿色材料等概念逐渐被人们所熟知，可再生能源包括太阳能、风能、水能等，绿色材料是指在使用过程中对环境不产生污染或损害的材料，包括节能环保产品、可再生能源产品和绿色建材产品等。

随着社会的发展，人们对生活质量的要求也越来越高，环保成为人们越来越关注的问题，对于环境保护越来越重视。

在干式变压器制造过程中，所使用的绝缘材料大部分都是用高密度聚乙烯（HDPE）、聚苯乙烯（PS）等合成树脂为原材料生产加工而成，在制造过程中产生大量的废水、废渣。

这些有机废料都不是可再生资源，对环境污染较大。

此外，在干式变压器制造过程中使用的一些绝缘材料还存在一定的毒性，这些有毒物质会危害人体健康。

关键词：干式变压器；绝缘材料；环保；应用引言干式变压器作为电力系统的主要设备，其主要功能是将交流电能转换成直流电能，并通过变压器把直流电转换成低压交流电。

随着社会经济的发展，干式变压器在工业生产中的应用越来越广泛，特别是在电力系统中的应用。

变压器的绝缘水平是影响其绝缘性能的主要因素之一，传统变压器材料主要以硅钢片为核心材料，通过绕组把交流电压转换成直流电压。

随着电力工业的发展，人们对电力质量要求越来越高，对变压器性能要求也越来越高。

硅钢片作为干式变压器主要材料之一，其绝缘性能是影响干式变压器性能的关键因素之一。

随着现代科学技术的进步，硅钢片制作工艺不断完善，性能也越来越好。

近年来，由于我国对环保、节能要求越来越严格，许多生产厂家在生产中都使用了环保型材料。

目前硅钢片生产厂家主要采用两种类型：一是在硅钢片表面涂覆绝缘漆或环氧树脂；二是采用新型环保材料制成的绝缘片或薄片。

其中涂覆绝缘漆或环氧树脂是一种传统的绝缘材料；新型环保材料绝缘片或薄片是一种新的绝缘材料。

一、环保绝缘材料的背景和应用意义（一）环保绝缘材料的起源和发展干式变压器在中国电力系统中广泛应用，具有占地面积小、噪声低、无油化、无污染、运行寿命长、可靠性高等优点，是目前大型发电厂和工矿企业的主要电能转换设备之一，也是城乡电网改造的重要设备。

电力变压器的绝缘材料选用与评估电力变压器是电力系统中不可或缺的设备，它起着电能传输和分配的重要作用。

在变压器的设计与制造过程中，选用和评估适当的绝缘材料是至关重要的。

本文将探讨电力变压器绝缘材料的选用与评估方法。

一、绝缘材料的选用1. 主流绝缘材料介绍目前，常见的绝缘材料包括电纸、绝缘漆包线、绝缘胶、绝缘纤维和压缩绝缘系统等。

电纸是一种常见的绝缘材料，具有较强的机械强度和良好的电绝缘性能，常用于制造绝缘垫片和绝缘层。

绝缘漆包线是由漆包线和绝缘漆组成，常用于变压器线圈的绝缘。

绝缘胶是一种常见的涂布绝缘材料，具有较高的绝缘性能和可靠性。

绝缘纤维是一种新型的绝缘材料，具有良好的耐热性和抗裂性能，适用于高温和恶劣环境。

压缩绝缘系统是由多种绝缘材料叠压而成，常用于高电压变压器。

2. 绝缘材料的选用原则在选择绝缘材料时，应考虑以下几个主要因素：（1）电气性能：绝缘材料应具有良好的电绝缘性能，能够有效阻止电流的流动。

（2）机械强度：绝缘材料应具有足够的机械强度，能够承受变压器的运行压力和负载。

（3）耐热性：绝缘材料应具有良好的耐热性能，能够在高温环境下长时间稳定运行。

（4）耐湿性：绝缘材料应具有良好的耐湿性，能够防止潮湿环境对绝缘性能的影响。

（5）耐化学性：绝缘材料应具有良好的耐化学性，能够抵抗酸碱等化学物质的侵蚀。

综合考虑以上因素，选用适当的绝缘材料可以提高变压器的电气性能和可靠性。

二、绝缘材料的评估方法1. 电气性能测试电气性能测试是评估绝缘材料质量的重要手段之一。

常用的电气性能测试包括电介质强度测试和绝缘电阻测试。

电介质强度测试主要用于评估绝缘材料的耐压能力。

通过施加高压电场，检测材料是否能够承受规定的电压值而不发生击穿。

绝缘电阻测试用于评估绝缘材料的绝缘性能。

通过测量绝缘材料的电阻值，判断绝缘材料是否能够阻止电流的流动。

2. 机械性能测试机械性能测试是评估绝缘材料机械强度的重要手段之一。

常用的机械性能测试包括拉伸测试和压缩测试。

变压器内部主要绝缘材料变压器是电力系统中常见的重要设备，其内部的绝缘材料直接影响着设备的安全性和可靠性。

在变压器内部，主要使用的绝缘材料包括固体绝缘材料和液体绝缘材料。

固体绝缘材料主要包括纸张、绝缘胶片、绝缘板和绝缘套管等；液体绝缘材料主要包括绝缘油和绝缘树脂等。

纸张是变压器内部常见的绝缘材料之一，其主要作用是在绝缘结构中起到支撑和固定绝缘结构的作用。

纸张通常由特殊工艺处理，具有较高的绝缘性能和机械强度，能够有效地阻止电场的穿透，保护绝缘结构不受损坏。

除此之外，纸张还具有一定的柔韧性，能够适应变压器内部的复杂结构，使得绝缘结构更加牢固可靠。

绝缘胶片是一种常见的绝缘材料，其主要成分是树脂和纤维素，具有良好的耐热性和绝缘性能。

在变压器内部，绝缘胶片通常被应用于绝缘结构的包覆和填充，能够有效地提高绝缘结构的耐电压能力和绝缘性能，保护绝缘结构不受损坏。

同时，绝缘胶片还具有较好的耐老化性能，能够在长期运行中保持稳定的绝缘性能，延长设备的使用寿命。

绝缘板是一种常用的绝缘材料，其主要成分是树脂和填料，具有较高的机械强度和绝缘性能。

在变压器内部，绝缘板通常被应用于绝缘结构的支撑和隔离，能够有效地阻止电场的穿透，保护绝缘结构不受损坏。

同时，绝缘板还具有较好的耐温性能，能够在高温环境下保持稳定的绝缘性能，保证设备的安全运行。

绝缘套管是一种常见的绝缘材料，其主要作用是在绝缘结构中起到包覆和隔离的作用。

在变压器内部，绝缘套管通常被应用于绝缘结构的保护和固定，能够有效地防止外界介质的侵入，保护绝缘结构不受损坏。

同时，绝缘套管还具有良好的耐腐蚀性能，能够在恶劣环境中保持稳定的绝缘性能，延长设备的使用寿命。

绝缘油是变压器内部常见的绝缘材料之一，其主要作用是在绝缘结构中起到冷却和绝缘的作用。

绝缘油具有良好的绝缘性能和冷却性能，能够有效地提高绝缘结构的耐电压能力和散热能力，保护绝缘结构不受损坏。

同时，绝缘油还具有较好的耐高温性能，能够在长期运行中保持稳定的绝缘性能，延长设备的使用寿命。

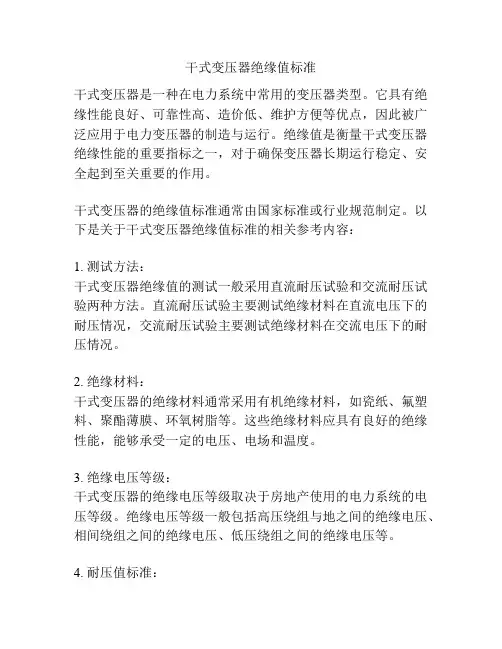

干式变压器绝缘值标准干式变压器是一种在电力系统中常用的变压器类型。

它具有绝缘性能良好、可靠性高、造价低、维护方便等优点，因此被广泛应用于电力变压器的制造与运行。

绝缘值是衡量干式变压器绝缘性能的重要指标之一，对于确保变压器长期运行稳定、安全起到至关重要的作用。

干式变压器的绝缘值标准通常由国家标准或行业规范制定。

以下是关于干式变压器绝缘值标准的相关参考内容：1. 测试方法：干式变压器绝缘值的测试一般采用直流耐压试验和交流耐压试验两种方法。

直流耐压试验主要测试绝缘材料在直流电压下的耐压情况，交流耐压试验主要测试绝缘材料在交流电压下的耐压情况。

2. 绝缘材料：干式变压器的绝缘材料通常采用有机绝缘材料，如瓷纸、氟塑料、聚酯薄膜、环氧树脂等。

这些绝缘材料应具有良好的绝缘性能，能够承受一定的电压、电场和温度。

3. 绝缘电压等级：干式变压器的绝缘电压等级取决于房地产使用的电力系统的电压等级。

绝缘电压等级一般包括高压绕组与地之间的绝缘电压、相间绕组之间的绝缘电压、低压绕组之间的绝缘电压等。

4. 耐压值标准：根据国家标准或行业规范的要求，干式变压器的绝缘耐压测试应符合一定的标准。

例如，国家标准GB 1094.4《电力变压器第4部分：绝缘》规定了干式变压器的绝缘耐压试验的相关内容和要求。

5. 绝缘监测：为了保障干式变压器的绝缘性能，常常需要对其进行定期的绝缘监测。

常用的绝缘监测方法包括电容式绝缘监测、局部放电检测等。

这些监测方法能够及时、准确地检测绝缘材料的破损或老化情况。

综上所述，干式变压器的绝缘值标准是保障其正常运行、延长使用寿命的重要指标。

通过采用合适的测试方法、选择优质的绝缘材料、确定正确的绝缘电压等级，以及进行定期的绝缘监测，可以确保干式变压器的绝缘性能达到标准要求，从而提高其运行安全性和可靠性。

scb10-1600kva干式变压器国标参数一、引言随着我国电力行业的快速发展，干式变压器在电力系统中的应用越来越广泛。

其中，SCB10-1600kVA干式变压器因其优异的性能和可靠性受到广泛关注。

本文将对SCB10-1600kVA干式变压器的国标参数进行详细解读，以供广大用户参考。

二、SCB10-1600kVA干式变压器国标参数概述1.产品型号及容量SCB10-1600kVA干式变压器，其型号“SCB10”代表干式变压器，容量为1600kVA。

2.设计标准及适用范围该型号干式变压器严格按照GB/T 1094.1-2011《电力变压器》国家标准设计制造，适用于电力、冶金、石化、建筑等领域，满足各类负荷需求。

三、SCB10-1600kVA干式变压器技术参数1.基本参数（1）额定容量：1600kVA（2）额定电压：高压10kV，低压0.4kV（3）频率：50Hz（4）温升：根据GB/T 25462-2010《干式电力变压器》规定，温升限值为10K。

2.绝缘系统（1）绝缘材料：采用优质绝缘材料，如环氧浇注料、硅橡胶等。

（2）绝缘等级：B级绝缘。

（3）绝缘寿命：在正常运行条件下，绝缘系统寿命不小于30年。

3.冷却方式（1）自然风冷：适用于环境温度不超过40℃、海拔不超过1000m的地区。

（2）强制风冷：适用于环境温度较高、负荷较大的场合。

（3）油冷：适用于大容量、高电压的场合。

4.保护装置（1）漏电保护：采用零序电流保护装置。

（2）过载保护：采用反时限过电流保护装置。

（3）短路保护：采用速断保护装置。

（4）温度保护：采用内置温度传感器，实现温度监测及保护。

四、SCB10-1600kVA干式变压器选用指南1.选用原则（1）负荷能力：根据实际负荷需求选择合适的容量。

（2）系统电压：根据电网电压选择相应的额定电压。

（3）环境条件：考虑环境温度、湿度、污染等级等因素。

（4）保护措施：根据用电设备及线路特点选择合适的保护装置。

干式变压器绝缘材料选择参考
第一，环氧树脂
环氧树脂是一种常用的绝缘材料，具有较高的绝缘性能和机械强度，
能够满足干式变压器的绝缘要求。

同时，环氧树脂还具有优良的耐温性能，在高温环境下仍能保持稳定的绝缘性能。

此外，环氧树脂还具有较好的耐
湿性能，不易吸湿或受潮导致绝缘性能下降。

因此，环氧树脂是干式变压
器绝缘材料选择中的一种重要参考。

第二，酚醛树脂
酚醛树脂是一种强度高、耐磨损、耐击穿的绝缘材料，被广泛应用于
干式变压器的绝缘系统中。

酚醛树脂具有较好的耐温性能，能够在高温下
保持稳定的绝缘性能。

此外，酚醛树脂还具有优良的耐化学性能和机械性能，在恶劣的环境下能够保持稳定的绝缘性能。

第三，聚酰亚胺
聚酰亚胺具有优异的耐高温性能，能够在高温下保持稳定的绝缘性能。

聚酰亚胺还具有较好的耐化学性能和机械强度，能够抵抗各种恶劣环境下
的腐蚀和磨损。

此外，聚酰亚胺还具有优良的电气性能和阻燃性能，在干
式变压器的绝缘系统中应用广泛。

第四，氨基树脂
氨基树脂是一种具有良好电绝缘和机械性能的绝缘材料，能够满足干
式变压器的绝缘要求。

氨基树脂具有较高的绝缘强度，能够抵抗高电压和
电弧击穿的影响。

此外，氨基树脂还具有较好的耐湿性能，在潮湿环境下
仍能保持稳定的绝缘性能。

除了上述几种常见的绝缘材料，还可以根据具体的变压器设计要求选择其他适合的绝缘材料，如氧化铝陶瓷、聚四氟乙烯等。

绝缘材料的选择应根据干式变压器的工作条件、产品要求以及成本等因素进行综合考虑，确保绝缘材料能够满足变压器的性能和可靠性要求。

干式变压器绝缘材料嘿，朋友们！今天咱来聊聊干式变压器绝缘材料这玩意儿。

你说这干式变压器绝缘材料啊，就像是变压器的保护神！想象一下，变压器就好比是一个大力士，那绝缘材料就是它的坚固铠甲，保护着它在各种环境下奋勇作战呢！这绝缘材料的种类可不少。

有那种像勇士盾牌一样可靠的环氧树脂，它坚固耐用，能抵挡住各种“攻击”。

还有像柔软护盾的Nomex 纸，别看它软乎乎的，关键时刻可不含糊。

咱在选择绝缘材料的时候可得瞪大眼睛，仔细挑挑。

这就好比你去买衣服，得挑适合自己、质量好的呀！要是选得不好，那可就麻烦啦。

就像一件质量差的衣服，穿不了几次就破了，这绝缘材料要是不靠谱，那变压器还不得出问题呀！好的绝缘材料能让干式变压器稳定运行好久好久呢。

它就像是变压器的贴心小棉袄，一直默默地守护着。

而且呀，它还得适应各种环境，不管是炎热的夏天，还是寒冷的冬天，都得坚守岗位。

这多不容易呀！你说这干式变压器要是没了好的绝缘材料，那不就像战士上战场没了铠甲一样嘛！那怎么能行呢？所以啊，咱可得重视这绝缘材料。

你再想想，要是绝缘材料质量不过关，出现漏电啥的问题，那多吓人呀！那可不是闹着玩的。

这就好像你走在路上，突然鞋子坏了，那多别扭呀。

在实际应用中，我们可得根据不同的需求来选择合适的绝缘材料。

不能随随便便就决定了，得好好考虑考虑。

这就跟找对象似的，得找个合适自己的呀，对吧？总之，干式变压器绝缘材料可真是个重要的角色呀！咱可不能小瞧了它。

它关乎着变压器的性能和安全，就像我们生活中的很多小细节一样，看似不起眼，实则至关重要。

所以呀，大家一定要好好了解它，选择好它，让我们的干式变压器能更好地为我们服务！这就是我对干式变压器绝缘材料的看法，你们觉得呢？。

我们所说的干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

分类(1)全封闭干式变压器：置于无压力的密封外壳内，通过内部空气循环进行冷却的变压器。

(2)封闭干式变压器：置于通风的外壳内，通过外部空气循环进行冷却的变压器。

(3)非封闭干式变压器：不带防护外壳，通过空气自然循环或强迫空气循环进行冷却的变压器。

特点1、高安全性：SG10变压器无可燃性树脂，在使用过程中不助燃，能阻燃，不会爆炸及释放有毒气体、不会对环境、其他设备和人体造成危害，对湿度、灰尘、污染不敏感；运行无局部放电及永无〃龟裂〃的可能。

2、高可靠性：高、低压线圈均选用NOMEX绝缘材料、并经VPl真空加压设备多次浸渍H级无溶剂浸渍漆，并多次高温烘培固化。

产品为H级(180。

C),而主要绝缘材料是C级(220℃),过负荷能力强，有很好的抗短路能力。

在通风良好的情况下，允许过载20%运行。

3、节能环保：产品寿命结束后，钢、铁等材料易回收；所有使用的NoMEX纸燃烧时不会释放有毒物质；其他绝缘材料能降解、不污染环境；产品的损耗低、节能；噪音低、设计灵活。

型号相数外形尺寸（mm）重里（Kg）长宽高BGS-3335028038030 BGS-6340028040035 BGS-10340028040050 BGS-15345030045065BGS-20345030045085BGS-25345035045090BGS-303450350450110 BGS-353550360550120 BGS-403550360550130 BGS-453550400550140 BGS-503550400550150二凯号等修BGS-603600450660常见型号1.从绝缘介质可分为SCB系列环氧树脂浇注干式变压器，绝缘材料为环氧树脂。

SGB系列H级绝缘非包封干式变压器，绝缘材料为诺麦克纸杜邦漆。

2、从铁芯材质分：硅钢片铁芯干式变压器SCB,SGB系列。
