油浸式电力变压器的绝缘材料及应用

小型变压器绝缘新材料
小型变压器的绝缘材料有多种，包括但不限于以下几种：
1. 油浸纸绝缘材料：由两层或多层玻璃纤维组成的片状物，具有很高的机械强度和良好的电气特性以及耐热性。

油浸纸与绕组之间通过一层有机硅橡胶进行密封处理后制成线圈绕制而成，这种结构简单而紧凑且成本比较低廉，但缺点是重量较大且散热能力差。

2. 环氧树脂绝缘材料：一种热固型合成聚合物，其固化后的线膨胀系数很小，因此可以制作成体积很小的器件如微型马达等。

由于它的导热性能好，因此可用于高频电路中作为电子管中的冷却介质。

同时环氧树脂还具有很好的介电常数及极低的介质损耗，是制造小型化变压器的理想材料。

3. 高分子合成材料：如酚醛树脂、酚醛玻璃布层压板、环氧浸渍纸板等。

在选择绝缘材料时，需要考虑变压器的具体用途、工作温度、机械强度等要求。

油浸式变压器a级绝缘温升标准概述说明以及解释1. 引言1.1 概述在电力系统中，油浸式变压器被广泛使用来传输、分配和转换电能，它具有良好的绝缘性能和高效的能量转换效率。

然而，由于工作过程中会产生一定的热量，变压器内部温度会升高，这可能会对其正常运行造成影响甚至损坏。

因此，确保变压器的绝缘温升在安全范围内是非常关键的。

1.2 文章结构本文将就油浸式变压器a级绝缘温升标准进行详细介绍和解释。

首先，我们将提供背景介绍，包括变压器基本原理、油浸式变压器的优势和应用以及绝缘温升标准的重要性。

接下来，文中将重点探讨a级绝缘温升标准的制定与演变，包括定义和分类，并回顾其制定历史并探讨更新与改进情况。

随后，在第四节中，我们将详细说明和解释油浸式变压器a级绝缘温升标准的主要要求和指标，并对其在实际应用中的局限性进行分析。

最后，我们将总结本文，并对未来a级绝缘温升标准研究方向进行展望。

1.3 目的本文的目的是全面介绍油浸式变压器a级绝缘温升标准，解释其制定与演变过程以及说明和分析在实际应用中可能存在的问题。

通过本文的阐述，读者将能够深入了解a级绝缘温升标准的重要性，并了解如何提高其符合性。

同时，本文也为今后关于a级绝缘温升标准的研究提供了展望和参考。

2. 背景介绍2.1 变压器基本原理变压器是一种电气设备，用于变换交流电的电压和电流。

它基于电磁感应的原理工作，由主要包括一个铁芯和绕组两部分组成。

通过将输入绕组连接到交流电源，变压器可以将高电压低电流的输入信号转化为低电压高电流的输出信号（降压变压器）或者反之（升压变压器）。

这种通过互感作用实现能量转移的装置在各个领域广泛应用。

2.2 油浸式变压器的优势和应用油浸式变压器是一种常见的变压器类型，其绕组和铁芯都被油浸泡以提供冷却和绝缘保护。

与干式变压器相比，油浸式变压器具有以下优点：- 有效冷却：油能够快速传导热量，使得油浸式变压器能够更好地散热。

- 良好的绝缘性能：油具有良好的绝缘特性，在高温下也能提供可靠的保护。

油浸式变压器的结构和工作原理
油浸式变压器是一种常见的电力设备，其结构主要包括变压器油箱、绝缘油、绕组和铁芯等组成。

其工作原理是通过绕组之间的电磁感应作用，将输入电压转换成输出电压。

具体结构如下：
1. 变压器油箱：由金属材料制成，用于容纳绝缘油和各种部件。

2. 绝缘油：通常使用绝缘性能好的变压器油，用于维护绝缘和冷却变压器。

3. 绕组：由绝缘线圈组成，通过绝缘材料隔离绕组与其他金属部件。

4. 铁芯：由硅钢片叠压而成，用于集中磁场并减少损耗。

工作原理如下：
1. 输入电压通过输入绕组（也称为一次绕组）产生磁场。

2. 磁场通过铁芯传递到输出绕组（也称为二次绕组），引起二次绕组中的电流流动。

3. 输入绕组和输出绕组之间的接触点通过电磁感应产生交流电压。

4. 输出电压等于输入电压乘以绕组的转换比（也称为变比）。

绝缘油在油浸式变压器中发挥重要作用。

它不仅用于冷却绕组和铁芯，还提供电气绝缘，防止电弧和火灾等危险。

此外，绝缘油还能吸收和隔离产生的热量，保持变压器的稳定工作温度。

油浸式变压器由于具有散热良好、绝缘性能高、噪音低等优点，被广泛应用于电力系统和工业领域。

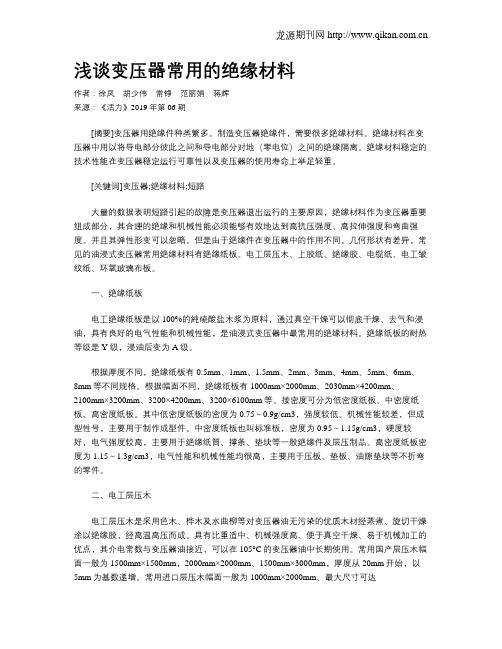

浅谈变压器常用的绝缘材料作者：徐凤胡少伟常铮范丽娟蒋辉来源：《活力》2019年第06期[摘要]变压器用绝缘件种类繁多。

制造变压器绝缘件，需要很多绝缘材料。

绝缘材料在变压器中用以将导电部分彼此之间和导电部分对地（零电位）之间的绝缘隔离。

绝缘材料稳定的技术性能在变压器稳定运行可靠性以及变压器的使用寿命上举足轻重。

[关键词]变压器;绝缘材料;短路大量的数据表明短路引起的故障是变压器退出运行的主要原因，绝缘材料作为变压器重要组成部分，其合理的绝缘和机械性能必须能够有效地达到高抗压强度、高拉伸强度和弯曲强度。

并且其弹性形变可以忽略。

但是由于绝缘件在变压器中的作用不同，几何形状有差异，常见的油浸式变压器常用绝缘材料有绝缘纸板、电工层压木、上胶纸、绝缘胶、电缆纸、电工皱纹纸、环氧玻璃布板。

一、绝缘纸板电工绝缘纸板是以100%的純硫酸盐木浆为原料，通过真空干燥可以彻底干燥、去气和浸油，具有良好的电气性能和机械性能，是油浸式变压器中最常用的绝缘材料。

绝缘纸板的耐热等级是Y级，浸油后变为A级。

根据厚度不同，绝缘纸板有0.5mm、1mm、1.5mm、2mm、3mm、4mm、5mm、6mm、8mm等不同规格。

根据幅面不同，绝缘纸板有1000mm×2000mm、2030mm×4200mm、2100mm×3200mm、3200×4200mm、3200×6100mm等。

按密度可分为低密度纸板、中密度纸板、高密度纸板。

其中低密度纸板的密度为0.75～0.9g/cm3，强度较低。

机械性能较差，但成型性号，主要用于制作成型件。

中密度纸板也叫标准板，密度为0.95～1.15g/cm3，硬度较好，电气强度较高，主要用于绝缘纸筒、撑条、垫块等一般绝缘件及层压制品。

高密度纸板密度为1.15～1.3g/cm3，电气性能和机械性能均很高，主要用于压板、垫板、油隙垫块等不折弯的零件。

二、电工层压木电工层压木是采用色木、桦木及水曲柳等对变压器油无污染的优质木材经蒸煮、旋切干燥涂以绝缘胶，经高温高压而成。

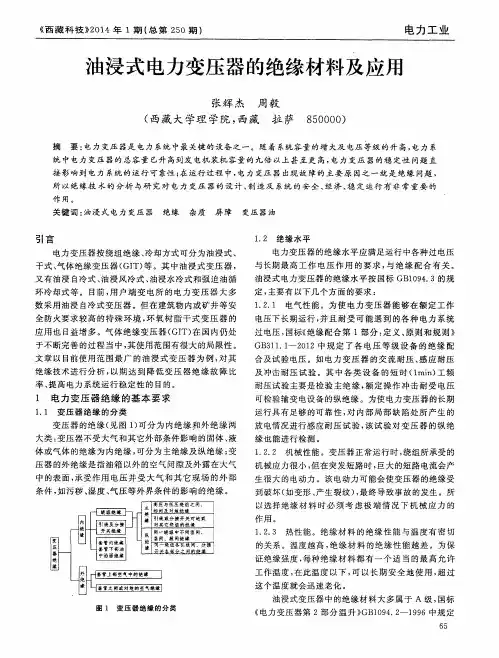

油浸式电力变压器的绝缘材料及应用摘要：在电力系统中，电力变压器已经成为其中之关键的设备之一。

随着系统容量的增大以及电压等级的不断提高，电力系统中电力变压器的总容量已经是发电机装机容量的多倍以上，电力变压器的稳定性对于电力系统的运行具有重要的作用。

就其电力变压器在运行之中最容易出现的原因是绝缘问题。

因此，电力变压器对于绝缘材料应用就显得尤为重要。

关键词：油浸式电力变压器；绝缘材料；电力系统；电力变压器一、电力变压器绝缘的基本要求1.1变压器绝缘的分类变压器的绝缘可以分为内绝缘和外绝缘两个类型，内绝缘又分为主绝缘和纵绝缘，外绝缘也是指油箱以外空气间隙及漏在空气外的表面，备受作用电压并受大气和其他现场的外部条件所制约。

1.2绝缘水平油浸式电力变压器的绝缘水平按照国际标准的规定，主要有以下方面：（1）电气的性能。

为了使电力变压器能够在额定工作电压中长期保持良好运行下去，并能够承受各种电力系统经过的电压，国际上也规定了各电压设备的绝缘配合及试验电压。

比如电力变压器的交流耐压、感应耐压及冲击耐压实验。

为了使电力变压器在工作中具有足够的靠谱，对内部局部存在不足之处产生的放出电压情况进行感应耐压试验，该实验对变压器的纵绝缘也能进行详细检测。

（2）机械性能。

当变压器出现不可避免的的短路时，短路中所产生的巨大电流会产生很大的电动力量，强大的电动能力可能导致变压器的绝缘性能受到破坏，使得发生安全隐患的频率大大增加。

因此，在选择绝缘材料的时候，必须仔细的考虑处于特殊情况下机械应力的作用。

（3）热性能。

绝缘性的材料所具备的绝缘性与外界温度具有密切的联系，外界温度越高，其材料的绝缘性能越差，这时，只有将工作温度控制在合适的范围内，才能够使绝缘材料的绝缘性能达到最好，而温度越高，不仅是绝缘性能变差，长期的使用也会使绝缘材料迅速磨损，其机械的性能和绝缘性就会失去。

（4）防潮湿及化学性能。

当变压器油箱油中的水分或者是其他杂质为漂浮状态时，极其容易在电极间形成杂质小桥，使变压器油的击穿电压大幅降低。

油浸式变压器的技术参数、用途等描述下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!油浸式变压器是一种常见的电源变压器形式。

油浸式变压器配电变压器为工矿企业与民用建筑供配电系统中的重要设备之一，它将10（6）kV或35kV网络电压降至用户使用的230/400V 母线电压。

此类产品适用于交流50（60）Hz，三相最大额定容量2500kVA（单相最大额定容量833kVA，一般不推荐使用单相变压器），可在户内（外）使用，容量在315kVA 及以下时可安装在杆上，环境温度不高于40℃，不低于-25℃，最高日平均温度30℃，最高年平均温度20℃，相对湿度不超过90%（环境温度25℃），海拔高度不超过1000m。

若与上述使用条件不符时，应按GB6450-86的有关规定，作适当的定额调整。

目录1概述2分类2.1 相数区分2.2 绕组区分2.3 结构分类2.4 绝缘冷却分类2.5 油浸式型式3性能特点4选用要点4.1 负荷性质4.2 使用环境4.3 温度环境1概述油浸式变压器，又称油浸式试验变压器。

1000kVA 及以上油浸式变压器，须装设户外式信号温度计，并可接远方信号。

800kVA 及以上油浸式变压器应装气体继电器和压力保护装置，800kVA 以下油浸式变压器根据使用要求，与制造厂协商，也可装设气体继电器。

干式变压器应按制造厂规定，装设温度测量装置，一般为630kVA 及以上变压器装设。

2分类相数区分可以分为三相变压器和单相变压器。

在三相电力系统中,一般应用三相变压器，当容量过大且受运输条件限制时，在三相电力系统中也可以应用三台单相式变压器组成变压器组。

绕组区分可分为双绕组变压器和三绕组变压器。

通常的变压器都为双绕组变压器，即在铁芯上有两个绕组，一个为原绕组，一个为副绕组。

三绕组变压器为容量较大的变压器（在5600千伏安以上），用以连接三种不同的电压输电线。

在特殊的情况下，也有应用更多绕组的Satons变压器。

结构分类则可分为铁芯式变压器和铁壳式变压器。

如绕组包在铁芯外围则为铁芯式变压器；如铁芯包在绕组外围则为铁壳式变压器。

二者不过在结构上稍有不同，在原理上没有本质的区别。

全 防火要 求较 高 的特 殊 环 境 ， 环 氧 树 脂 干式 变 压 器 的 应 用 也 日益增 多 。气体 绝 缘变 压器 （ ＧＩ Ｔ） 在 国 内仍处 于不 断完善 的过程 当 中 ， 其 使用 范 围有很 大 的局 限性 。
文 章 以 目前 使 用范 围最 广 的 油 浸式 变 压 器 为 例 ， 对 其
１ ． ２ 绝 缘 水 平
电力 变压器 的绝 缘水平 应 满足运 行 中各种 过 电压 与长 期最 高 工 作 电压 作 用 的要 求 ， 与绝缘配合有关 。
油浸 式 电力 变压 器 的绝缘 水平 按 国标 ＧＢ １ ０ ９ ４ ． ３的规
定， 主要有 以下几 个 方面 的要 求 ： １ ． ２ ． １ 电气性 能 。为 使 电力 变 压 器 能 够在 额 定 工 作 电压 下长 期运 行 ， 并 且 耐 受 可能 遇 到 的各种 电力 系 统
以选择 绝缘 材料 时 必 须 考 虑 极 端 情 况 下 机 械 应 力 的
作用。 １ ． ２ ． ３ 热性 能 。绝 缘 材 料 的绝 缘 性 能与 温 度 有 密切
蠛
。
蒹 Ｉ ｌ 引 线 戚 分 接 开 关 对 地 鼓
对其 它皇 芝 组的绝 缘
『 同一绕组中不同匝闻， Ｉ 屡闽、段 闻绝缘
ｌ 塑回 垦 型 垫丝 鳖
１ ． ２ ． ２ 机械性 能 。变压 器正 常运 行 时 ， 绕组 所 承受 的 机 械应力 很小 ， 但在 突发 短路 时 ， 巨大 的短路 电流会 产 生 很大 的 电动 力 。该 电动力 可能会 使 变压器 的绝缘 受
到 破坏 （ 如 变形 、 产 生裂 纹 ） ， 最终 导致 事故 的发 生 。所
作 用。

油浸式变压器a级绝缘温升标准标题：油浸式变压器A级绝缘温升标准的深入探讨在电力设备中，油浸式变压器是不可或缺的一部分。

它的主要作用是改变电压等级，以便于电能在电网中的传输和分配。

然而，在运行过程中，由于电流通过导线产生的热量会导致设备内部温度升高，如果不能及时散热，就可能对设备造成损害。

因此，了解和掌握油浸式变压器的绝缘温升标准显得尤为重要。

本文将针对油浸式变压器A级绝缘温升标准进行详细解读。

一、油浸式变压器的绝缘系统首先，我们需要理解油浸式变压器的绝缘系统。

绝缘系统是保证变压器正常运行的关键部分，它由绕组绝缘、引线绝缘和油箱绝缘等组成。

其中，绕组绝缘是最重要的部分，因为它直接决定了变压器的电气强度和使用寿命。

二、A级绝缘材料在变压器的绝缘系统中，A级绝缘材料是最常见的类型。

A级绝缘材料是指耐热等级为105℃的绝缘材料，主要包括纸、棉纱、布等有机纤维材料以及云母、石棉等无机非金属材料。

这些材料具有良好的电气性能和机械性能，能够有效防止电流泄漏，并且能够在高温下保持稳定的工作状态。

三、A级绝缘温升标准根据国家标准GB/T 6451-2015《油浸式电力变压器技术参数和要求》，A级绝缘材料的最大允许温升为65℃。

也就是说，当变压器的环境温度为40℃时，其绕组的最高温度不应超过105℃。

这是因为，一旦绕组温度超过规定值，就可能导致绝缘材料老化，降低其电气强度，从而影响变压器的安全运行。

四、如何控制绝缘温升为了保证油浸式变压器的正常运行，我们需要采取一些措施来控制绝缘温升。

首先，可以通过提高冷却效率来降低绕组温度。

例如，可以采用强迫油循环冷却方式，或者增加冷却器的数量和容量。

其次，可以通过优化设计来减少绕组的发热。

例如，可以采用低损耗硅钢片和高导磁率的铁芯材料，以减少涡流损失；也可以采用多层圆筒式绕组结构，以减少漏磁损失。

五、总结总的来说，油浸式变压器的A级绝缘温升标准是一个非常重要的参数，它直接影响到变压器的使用寿命和安全性。

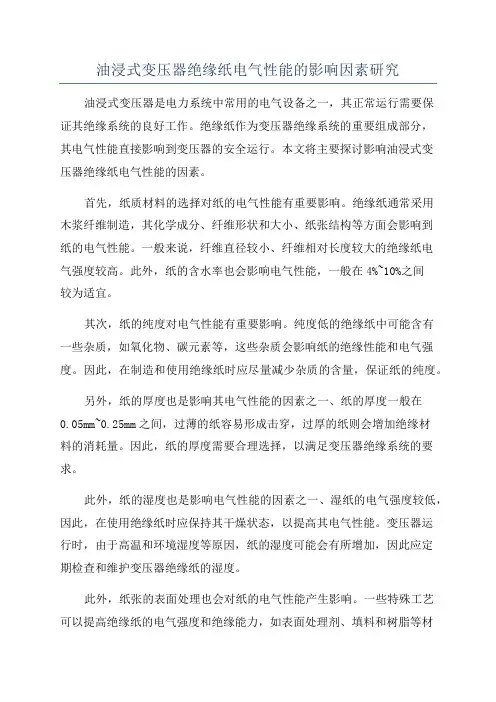

油浸式变压器绝缘纸电气性能的影响因素研究油浸式变压器是电力系统中常用的电气设备之一，其正常运行需要保证其绝缘系统的良好工作。

绝缘纸作为变压器绝缘系统的重要组成部分，其电气性能直接影响到变压器的安全运行。

本文将主要探讨影响油浸式变压器绝缘纸电气性能的因素。

首先，纸质材料的选择对纸的电气性能有重要影响。

绝缘纸通常采用木浆纤维制造，其化学成分、纤维形状和大小、纸张结构等方面会影响到纸的电气性能。

一般来说，纤维直径较小、纤维相对长度较大的绝缘纸电气强度较高。

此外，纸的含水率也会影响电气性能，一般在4%~10%之间较为适宜。

其次，纸的纯度对电气性能有重要影响。

纯度低的绝缘纸中可能含有一些杂质，如氧化物、碳元素等，这些杂质会影响纸的绝缘性能和电气强度。

因此，在制造和使用绝缘纸时应尽量减少杂质的含量，保证纸的纯度。

另外，纸的厚度也是影响其电气性能的因素之一、纸的厚度一般在0.05mm~0.25mm之间，过薄的纸容易形成击穿，过厚的纸则会增加绝缘材料的消耗量。

因此，纸的厚度需要合理选择，以满足变压器绝缘系统的要求。

此外，纸的湿度也是影响电气性能的因素之一、湿纸的电气强度较低，因此，在使用绝缘纸时应保持其干燥状态，以提高其电气性能。

变压器运行时，由于高温和环境湿度等原因，纸的湿度可能会有所增加，因此应定期检查和维护变压器绝缘纸的湿度。

此外，纸张的表面处理也会对纸的电气性能产生影响。

一些特殊工艺可以提高绝缘纸的电气强度和绝缘能力，如表面处理剂、填料和树脂等材料的涂覆和浸渍。

这些表面处理工艺可以增加纸的抗电弧能力和绝缘性能，提高变压器绝缘系统的工作可靠性。

综上所述，油浸式变压器绝缘纸电气性能的影响因素主要包括纸质材料的选择、纯度、厚度、湿度和表面处理等。

合理选择和处理绝缘纸可以提高变压器的绝缘性能，保证其安全高效运行。

因此，在变压器的设计、制造和维护中应重视对绝缘纸电气性能的研究和控制。

技术与检测Һ㊀关于油浸式变压器绝缘受潮的分析处理陶㊀鑫摘㊀要：变压器绝缘寿命可以近似为变压器寿命，而绝缘受潮老化是变压器绝缘劣化的重要影响因素之一，文章分析了油浸式电力变压器绝缘受潮的原因㊁途径及判断方法，给出了预防变压器受潮的措施以及变压器现场的干燥方法㊂关键词：油浸式变压器；绝缘受潮；判断方法；预防措施；干燥一㊁油浸式电力变压器绝缘受潮的原因和途径油浸式变压器的内绝缘主要由固体绝缘和液体绝缘构成㊂固体绝缘主要是绝缘纸和绝缘纸板，液体绝缘是绝缘油㊂绝缘材料自身的绝缘性能和质量都将直接影响变压器的可靠性和使用寿命㊂油浸式变压器其油－纸绝缘会因各种原因吸收潮气而受潮，导致绝缘电阻降低，局放电压和击穿电压下降，发生故障㊂油浸式变压器油－纸绝缘中水分主要来自以下几个方面：第一，制造和安装时内部残留的水分；第二，运行中从环境中吸收的潮气；第三，绝缘油－纸氧化时化学反应产生水㊂（一）变压器制作㊁安装存在的潮气在变压器的制造和安装过程中，虽经过一系列脱水处理，但油和固体绝缘中仍会残留一定量的水分；在安装时的排氮过程中，由于排除氮气的同时置换了空气，而空气相对于绝缘件表面潮湿，潮气就会从高浓度向低浓度扩散，使绝缘件表面受潮；在真空注油时忽略了密封的完整性，存在漏气，然后压力差会使局部汽流速度变快，漏点水汽凝结，潮气通过绝缘油进入变压器体内㊂（二）运行中外部侵入的潮气运行中的变压器从外部吸收潮气主要体现在变压器密封不良以及检修时㊂变压器的某些部位或部件若密封不严，如箱盖㊁储油柜㊁油管道㊁套管的法兰密封不严，通常会出现表面渗漏油的现象，水分通过这些渗漏点进入变压器内部，久而久之，吸进去的水分越来越多就会引起变压器内部绝缘受潮，严重时会导致变压器故障㊂检修时，变压器本体暴露在空气中时间过长或环境相对湿度过高，此时器身绝缘直接从空气中吸收水分导致变压器受潮㊂（三）绝缘油－纸氧化时产生的水油和纤维素在其自身降解和化学反应中都要产生水，这些水反过来又进一步加速油和纤维素降解，从而产生更多的水分㊂（四）变压器长期储运期间受潮由于运输㊁用户等原因，有些变压器在完成出厂试验之后并不能立即投入使用，一般都会充入干燥气体经历长时间的运输或者存放㊂但是在变压器的存放期间，其内部的压力以及环境的温湿度都会时刻发生这变化，进而影响变压器的受潮情况㊂二㊁油浸式电力变压器绝缘受潮判断方法绝缘受潮检测是对油浸式变压器的重点检测项目，具体项目有绝缘电阻㊁吸收比㊁极化指数㊁介质损耗因数㊁泄漏电流和油色谱及含水量分析等㊂在大量试验检测过程中发现，通常都是上述几项数据同时不合格，我们需要通过对试验数据进行综合分析，并与历史数据进行比较，分析其变化趋势，从而判断变压器的绝缘是否受潮㊂按照‘电气设备预防性试验规程“（ＤＬＴ５９６ ２００５）中规定：绝缘良好的变压器应具备以下条件：绝缘电阻㊁介质损耗因数㊁泄漏电流试验数据与历史数据相比不应有明显变化；吸收比（１０ ３０ħ）不低于１．３或极化指数不低于１．５；在２０ħ条件下，３３０ｋＶ及以上变压器，其绕组介质损耗因数小于０．６％；６６ ２２０ｋＶ电压等级变压器介质损耗因数小于０．８％，３５ｋＶ及以下介质损耗因数小于１．５％㊂三㊁预防变压器受潮的措施绝缘受潮是变压器故障的主要原因，为了减轻绝缘受潮问题，这里给出几点建议㊂（一）变压器出厂前，在厂房内的干燥室进行干燥，并严格执行干燥工艺标准，并将绝缘材料的含水量作为工厂监督的质量控制点㊂有条件时尽量采用真空煤油气相干燥法，提高加热温度，提高绝缘内的水蒸气分压和扩散系数，利于清除自由水㊂（二）在变压器进行安装及检修时，必须按照规程规定控制好变压器的暴露时间㊂空气相对湿度不大于６５％时的时间为１６ｈ，相对湿度不大于７５％时的时间１２ｈ㊂（三）变压器运行时，要重视变压器的渗漏问题㊂因为渗漏的弊端不仅是漏油，同时还有吸潮现象㊂漏油可见，但吸潮却难以发现，由此造成了对绝缘耐电强度及变压器寿命的隐蔽危险㊂变压器附件存在的渗漏缺陷较多，常见的有散热器铸件的砂眼㊁气孔导致的渗漏；阀门的阀芯结构设计不合理，阀芯渗漏；还有阀门密封质量不好及螺栓拧得不紧㊂（四）根据变压器的运行工作时间，重视变压器预防性试验工作，合理地制订检验周期，按照相关规定开展试验活动，测试项目尽可能完整㊂（五）加强对变压器运行的监控，实时监控变压器，及时发现其中存在的故障问题，并采取有效措施解决问题，避免故障扩大㊂四㊁变压器现场的干燥方法绝缘受潮是变压器常见问题，一旦判断变压器绝缘受潮，应立即根据现场条件和技术水平㊁技术装备选取行之有效的方法进行干燥㊂目前，在现场一般采用热油循环法和真空热油喷淋法㊂常用的工艺分为离线和在线两类㊂两类干燥方法的原理都是将绝缘材料中的水分转移到周围介质，并将周围介质巾的水分通过一定的措施排至本体油箱外㊂热油循环法干燥法操作简便，工艺简单，而且不受现场条件的限制，适用于现场环境温度低，器身绝缘表面受潮较轻的变压器干燥处理㊂真空热油喷淋干燥法其工艺容易实现，干燥速度快，操作简单，用油量少，效果显著，特别适合对绝缘受潮较严重或现场更换绕组㊁施工期限紧急的大型的变压器进行现场干燥处理㊂五㊁结语油浸式电力变压器受潮直接影响其绝缘性能，所以其绝缘防潮工作非常重要㊂文章分析了变压器绝缘受潮的原因及途径，也给出了预防措施和现场常用的干燥方法，供大家参考㊂参考文献：［１］王子君．两起发电厂变压器受潮引发的故障分析及对策［Ｊ］．研究成果，２０１７．［２］武国伦．油浸式电力变压器受潮原因及干燥方式分析［Ｊ］．科技创新与应用，２０１５（３５）．［３］梁子孟．采用真空热油循环干燥法现场处理受潮变压器［Ｊ］．变压器，２００５（４）．作者简介：陶鑫，盛达基业电力集团有限公司㊂９８１。

油浸式变压器
是一种广泛应用于电力输配电系统中的主要设备之一。

它的主要功能是将高电压的电流通过变压器转换为低电压的电流，从而实现电能的输送和分配。

这种变压器因其成熟的技术和可靠的性能而被广泛应用，并且在今天的电力行业中仍然占据着重要的地位。

的原理相对简单，它主要由两个部分组成：铁芯和线圈。

铁芯是用高级硅钢片制成的，它承担着产生和传递磁通的任务。

而线圈则是双绕组的结构，由导线和绝缘材料组成。

其中，主绕组是用于产生高电压的电流，而副绕组则是用于产生低电压的电流。

为了使能持续稳定地工作，内部需要注入一定量的绝缘油。

这种油具有优良的绝缘性能，可以减少电弧和电晕的产生，并且可以有效地降低温度。

同时，这种油还可以起到冷却的作用，保证变压器在高负载的情况下依然能够正常工作。

除了绝缘油以外，还有很多细节和设计上的考虑。

例如，变压器的外罩必须具有防火和防爆的性能，以确保设备在潮湿、灰尘和火灾等环境下依然能够安全地工作。

同时，变压器内部还需要采用一个复杂的散热系统，以确保油温不会超过设定的范围。

虽然已经成为了电力输配电系统中不可或缺的设备，但是在使用过程中仍然需要注意一些问题和风险。

例如，变压器在运行过程中可能会产生磁异常、油温升高等问题，这些问题需要通过定期检查和维护来解决。

此外，变压器还存在漏油、泄漏等安全隐患，这也需要注意和加以防范。

总的来说，是一种非常成熟和可靠的设备，它已经为电力输配电系统提供了长期稳定的支持。

在今后的发展中，随着技术的进步和应用范围的扩大，人们也将会进一步探索和发展这种变压器的潜力和应用价值。

天然酯绝缘油电力变压器选用导则天然酯绝缘油是一种常用于电力变压器的绝缘材料。

它具有优异的电绝缘性能、热稳定性和抗氧化性能，因此被广泛应用于电力系统中。

本文将从天然酯绝缘油的特性、选用导则以及其在电力变压器中的应用等方面进行阐述。

一、天然酯绝缘油的特性天然酯绝缘油是由植物油经过一系列的物理和化学处理得到的。

它具有以下几个主要特性：1. 优异的电绝缘性能：天然酯绝缘油具有较高的介电强度和击穿电压，能有效阻止电流的泄漏和击穿现象，保证电力设备的正常运行。

2. 良好的热稳定性：天然酯绝缘油能在高温条件下保持较好的稳定性，不会因长时间的使用而发生分解、氧化等现象，从而保证电力设备的可靠性和持久性。

3. 强大的抗氧化性能：天然酯绝缘油能有效抵御氧气的侵蚀，防止油中产生酸、胶体等有害物质，延长电力设备的使用寿命。

二、天然酯绝缘油的选用导则在选用天然酯绝缘油时，应考虑以下几个因素：1. 绝缘性能：天然酯绝缘油的介电强度和击穿电压应符合电力设备的要求，以确保设备的正常运行。

2. 热稳定性：天然酯绝缘油应具有较高的热稳定性，能在长时间高温下保持稳定，以防止油的分解和氧化。

3. 抗氧化性能：天然酯绝缘油应具有良好的抗氧化性能，能有效防止油中产生有害物质，保持油的清洁和稳定。

4. 环境友好性：天然酯绝缘油应符合环保要求，不会对环境造成污染和危害。

5. 经济性：天然酯绝缘油的价格应适中，能够满足电力设备的需求，并具有较长的使用寿命。

三、天然酯绝缘油在电力变压器中的应用电力变压器是电力系统中重要的设备之一，而天然酯绝缘油在电力变压器中具有广泛的应用。

它主要用于以下几个方面：1. 绝缘：天然酯绝缘油能够有效隔离变压器的绕组和外部环境，防止电流的泄漏和击穿现象，确保变压器的安全运行。

2. 冷却：天然酯绝缘油能够有效吸收和传导变压器产生的热量，保持变压器的正常工作温度，提高变压器的效率和寿命。

3. 润滑：天然酯绝缘油能够有效减少变压器内部零部件的摩擦和磨损，保持变压器的正常运转，延长变压器的使用寿命。

油浸式变压器原理
油浸式变压器原理：油浸式变压器是一种常见的电力变压器，在输电和分配电能方面有着广泛应用。

油浸式变压器的原理基于电磁感应。

它主要由铁芯、绕组、绝缘材料和绝缘油组成。

当通过高压绕组的电流变化时，磁通量随之变化，随即在低压绕组中产生感应电动势，从而实现了电能的变换。

这个过程中，绕组和铁芯的绝缘材料负责隔离和保护电线圈，绝缘油则用于冷却和润滑，防止绕组和铁芯过热损坏。

在油浸式变压器中，使用的绝缘油通常是矿物油或氯化苯。

它们的主要作用是：
降低温度：绕组和铁芯在运行时会产生热量，绝缘油可以吸收并分散这些热量，从而避免过热损坏。

隔绝空气：绝缘油能够在绕组和铁芯表面形成一层均匀而密实的绝缘层，从而隔绝了空气的氧化作用，延长变压器的使用寿命。

冷却绝缘：绝缘油能够通过流动散热的方式降低绕组和铁芯的温度，同时保持良好的绝缘性能。

总之，油浸式变压器的原理是利用电磁感应来实现电能的变换，并通过矿物油或氯化苯等绝缘油来隔离、润滑和冷却，从而保证变压器的正常运行。

变压器绝缘材料在电力系统中，变压器是一种非常重要的设备，它用于将电能从一个电路传输到另一个电路，通过改变电压实现电能的升降。

而作为变压器的核心组件之一，绝缘材料在变压器的安全可靠运行中起到了至关重要的作用。

本文将介绍变压器绝缘材料的种类、特性以及其在变压器中的应用。

一、绝缘材料的种类常见的变压器绝缘材料主要包括固体绝缘材料和液体绝缘材料两大类。

1. 固体绝缘材料固体绝缘材料是指在常温下呈固态的绝缘材料，如石棉纸、木质材料、橡胶等。

这类绝缘材料具有良好的电绝缘性能和机械强度，能有效隔离导体，防止电气事故发生。

（1）石棉纸石棉纸是一种常见的绝缘材料，在变压器中被广泛应用。

它由石棉纤维和有机纤维混制而成，具有优秀的绝缘性能、耐高温性和耐化学腐蚀性。

石棉纸的应用可以有效减小变压器中的电介质损耗，提高变压器的工作效率。

（2）木质材料木质材料，如木板、木质纤维板等，也是常见的绝缘材料。

它们具有良好的电绝缘性能、机械强度和耐热性，广泛应用于变压器的固定和隔离件。

（3）橡胶橡胶是一种弹性材料，具有较好的绝缘性能和耐热性，常用于变压器中的密封件和绝缘垫片等。

2. 液体绝缘材料液体绝缘材料是指在常温下以液态存在的绝缘材料，如绝缘油。

绝缘油是一种特殊的绝缘材料，可以在变压器中起到绝缘和散热的双重作用。

二、绝缘材料的特性绝缘材料需要具备以下特性，以确保变压器的安全运行：1. 电绝缘性能绝缘材料必须具有良好的电绝缘性能，即能够有效隔离导体，防止漏电和击穿现象的发生。

2. 耐热性绝缘材料需要具备一定的耐热性能，能够在变压器中长时间承受高温的作用而不发生熔化或破损。

3. 机械强度绝缘材料应具有足够的机械强度，能够承受变压器运行中的振动和机械冲击，保持稳定的绝缘性能。

4. 耐化学腐蚀性绝缘材料需要具备一定的耐化学腐蚀性，能够抵御变压器中可能存在的腐蚀性物质对其造成的损害。

三、绝缘材料在变压器中的应用绝缘材料在变压器中有多种应用，主要包括：1. 绝缘垫片绝缘垫片通常由橡胶、石棉纸等材料制成，用于变压器的绝缘填充和固定，防止电气接触和电弧发生。

（2）DL/T702-1999（分光光度法） 5.3 油中气体
油中气体对变压器故障诊断可提供非常重要的信息，但 对绝缘老化状态的判断只提供参考信息。这是因为： （1）油和纸老化均能产生CO、CO2（非唯一性） （2）纸绝缘的正常老化和故障情况下的劣化分解，油中 CO、CO2在含量上一般没有严格的界限，规律也不明显。
三种降解反应机理： •热解降解—使纤维素分子链发生解环或断裂。当发生分 子链尾端解环时，产生CO、CO2、糠醛（2-呋喃甲醛）及其 他呋喃化合物等液体。
解环反应也可能在正常的运行温度下发生，这是因为C-O键热稳 定性比C-H键要弱。但温度上升至150℃以上，热解降解反应会加快。
•水解降解—纤维素分子中1-4配糖键与水分子作用产生水解反应， 使纤维素大分子断裂分离成两部分。每次分裂消耗1个水分子。所 以纤维素材料中所含水分越多，水解速度越快。
因此，通过测试变压器中纸绝缘的聚合度和油中相应的老 化产物含量，可以推测变压器中纸绝缘的老化状态。
5.1纸绝缘聚合度 运行的大型变压器中所使用的新绝缘纸（板）平均聚合度一
般在1000左右，其表现出有很好的韧性和强度。而老化后的绝 缘纸，聚合度降低，表现出韧性和强度下降。
重要的是：绝缘纸的聚合度同纸的抗张强度有相关性。因此， 通过测试样品的聚合度，（1）可以判断变压器整体老化程度。 （2）也可以判断直接取到纸样的故障部位的老化情况。
实验室测出的绝缘纸（板）的聚合度是粘均聚合度 （DPV）。代表该样品纤维素分子聚合度的平均水平。
4 变压器寿命及绝缘老化机理
4.1变压器寿命
油浸式变压器寿命一般是指油纸绝缘系统的寿命，但实
际上变压器寿命是指绝缘纸和层压纸板（纸绝缘）的寿命。
影响变压器寿命的因素：

电力绝缘材料之绝缘油变压器的绝缘材料是变压器中最重要的材料之一，其性能及质量直接影响变压器运行的可靠性和变压器的使用寿命。

近年来，变压器产品所采用的新绝缘材料层出不穷。

变压器的绝缘材料又称电介质，是电阻率高，导电能力低的物质。

绝缘材料可用于隔离带电或不同电位的导体，使电流按一定方向流通。

在变压器产品中，绝缘材料还起着散热、冷却、支撑、灭弧、改善电位梯度、防潮、防霉和保护导体等作用。

常用的绝缘材料有固体绝缘材料、液体绝缘材料和气体绝缘材料。

①固体绝缘材料里有变压器绝缘纸板、各种匝绝缘用纸、环氧树脂、橡胶、木材、玻璃纤维、电瓷、聚酯化合物、绝缘漆等。

变压器的绝缘纸板主要是未经漂白的硫酸盐纤维制成，属于纤维素绝缘材料，在纤维之间有大量的孔隙因而具有很强的透气性，吸油性和吸水性。

②液体绝缘材料有变压器油（其绝缘性能很大程度上取决于油的耐压程度），还有各种类型的不燃油（如硅油）等。

③气体绝缘材料有SF6气体，N2等。

而在油浸式变压器中，变压器油、绝缘纸、油纸绝缘和油屏障绝缘是油浸式变压器中的主要绝缘材料。

在这所有的绝缘材料中，绝缘油扮演者关键的角色。

现在常用的绝缘油主要有矿物油和植物油，今天就让小编为大家介绍一下这两者之间的差别吧。

1.结构区别矿物油与植物油虽然都称作油，但是实际上两者的化学结构却有较为本质的区别。

这些片段的不同，使得矿物油与植物油的性能产生了显著的差距。

碳碳双键酯基基团上图所示为植物油中特有一些结构片段，这些赋予了植物油相比于矿物油更独特的性能。

这两种片段活性较高，使得植物油的降解率远高于矿物油。

而且酯基基团中的氧原子能够与水形成氢键，这会使得植物油吸纳水的能力远强于传统矿物油，能够将其他部件中老化产生的水吸纳进植物油同时不影响其本身性能，而这能大大延长绝缘纸的寿命。

矿物油的通常结构可以看出，从化学本质上，两者差别不小，矿物油的结构较为单一，稳定，而正是这种稳定的结构，才能使矿物油在地面下埋藏数千年。
