A7flexray总线图

2010年款奥迪A8中的FlexRay总线系统
刘春晖;张文
【期刊名称】《汽车电器》
【年(卷),期】2013(000)007
【摘要】1 FlexRay总线的特征和基本原理 2010年款奥迪A8由奥迪公司位于巴登符腾堡州的内卡苏姆工厂生产，于2010年10月上市，其采用了一个新的总线系统，即FlexRay总线。

FlexRay代表的含义：Flex的德语意义为Flexibilitat （灵活），Ray的德文意义为Rochen（FlexRay联盟标志中的鳐鱼），其标志如图1所示。

采用FlexRay总线是为了满足将来对汽车控制单元联网结构更高的要求，特别是为了实现更快的数据传输率、更强的实时控制和更高的容错运算。

【总页数】3页(P50-52)
【作者】刘春晖;张文
【作者单位】山东华宇职业技术学院,山东德州 253034;山东华宇职业技术学院,山东德州 253034
【正文语种】中文
【中图分类】U463.6
【相关文献】
1.2010年款奥迪A8可调空气悬架系统
2.2010年款奥迪A8自适应定速巡航系统
3.新款奥迪A8豪华轿车选用恩智浦FlexRay技术
4.汽车车载FlexRay网络总线系统故障诊断与排除
5.奥迪A8豪华轿车选用恩智浦FlexRay技术
因版权原因，仅展示原文概要，查看原文内容请购买。

奔驰FlexRay总线技术特点及故障实例剖析(上)
刘勤中
【期刊名称】《汽车维修技师》
【年(卷),期】2024()7
【摘要】FlexRay是一种用于汽车网络通信的高速、实时、分布式总线系统,由富士通、宝马、戴姆勒-克莱斯勒、福特、大众等知名企业共同研发而成,它的词源是“flexible”(灵活的)和“ray”(光线),意为灵活的光线,象征着其高度灵活的通信能力。

它在汽车电子领域中主要应用于安全系统、驾驶员辅助系统、传输系统和智能化座舱等方面。

FlexRay采用了双线冗余方式进行数据传输,每条线都有自己的发送器和接收器,同时还提供了极低的时延和灵活的带宽分配机制。

此外,FlexRay协议中还支持多种数据类型和丰富的拓扑结构,既可以作为总线系统使用,也可以作为星形或树形网络结构使用。

【总页数】4页(P34-37)
【作者】刘勤中
【作者单位】郑州
【正文语种】中文
【中图分类】U46
【相关文献】
1.FlexRay总线在OMAP5912上的接口技术
2.FlexRay总线特点及其在车辆上的应用和故障分析
3.奔驰48V轻混系统技术特点及典型故障两例(上)
4.奔驰纯电旗舰
车型EQS技术特点及典型故障4例(上)5.奔驰第四代插电混动技术特点及故障案例(上)
因版权原因，仅展示原文概要，查看原文内容请购买。

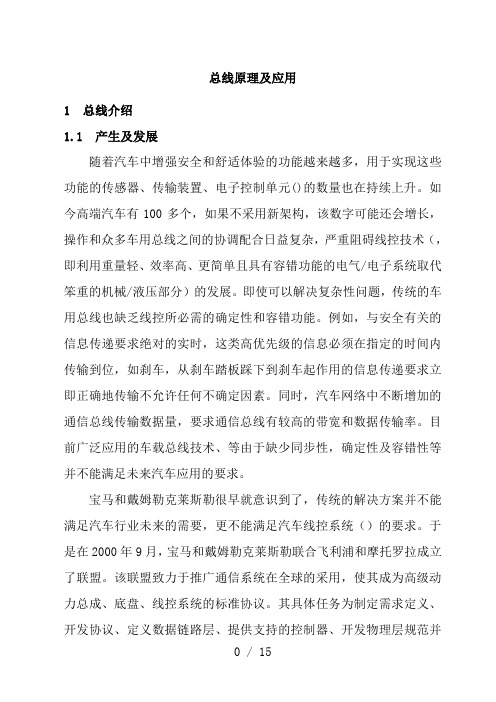

总线原理及应用1 总线介绍1.1 产生及发展随着汽车中增强安全和舒适体验的功能越来越多，用于实现这些功能的传感器、传输装置、电子控制单元()的数量也在持续上升。
