总线的分级结构

计算机总线的分类计算机总线，是指连接计算机各个组件的线路，是计算机内部信息传输的主要通道。

总线的分类主要是按功能和结构进行的。

按照功能分类1. 数据总线（Data Bus）数据总线用于在各个组件之间传输数据。

它可以传输二进制数据流，也可以传输控制信号和状态信息。

数据总线的宽度通常是以字节为单位衡量的，如8-bit、16-bit、32-bit等。

数据总线的宽度决定了CPU一次读写的数据量，这也是计算机性能的一个重要指标。

2. 地址总线（Address Bus）地址总线用于指示内存或IO设备的位置。

它是用于传输内存地址或IO端口地址的方式，因此它所包含的线数取决于计算机可以寻址的内存范围。

例如，如果一个计算机可以寻址4GB的内存，那么地址总线的宽度为32位。

3. 控制总线（Control Bus）控制总线用于传输控制信号和状态信息。

它提供了CPU和外部设备之间的同步和控制功能。

例如，控制总线可以传输时钟信号、读写控制信号和复位信号等。

控制总线的宽度通常比数据总线和地址总线小很多。

按照结构分类1. 单总线结构（Single Bus）单总线结构是将数据、地址和控制信号都传输在同一根总线上。

虽然这种结构简单易用，但由于所有数据都共享同一个总线，因此在多个设备同时访问时会出现争用情况，影响计算机的效率。

2. 双总线结构（Dual Bus）双总线结构引入了两个总线，一个用于数据传输，一个用于地址传输和控制信号传输，这样可以有效避免争用问题。

双总线结构通常用于高性能服务器和工作站等场合。

3. 多总线结构（Multiple Bus）多总线结构将计算机内部的总线按照不同的功能和访问速度进行分类。

它不仅提高了计算机的效率，也更好地支持了现代计算机系统的多任务和多处理。

多总线结构通常用于大型计算机和工作站。

总的来说，计算机总线的分类方法有很多，但不管采用何种分类方法，总线的作用都是控制着信息在计算机内部的流动。

理解总线分类的相关知识，对于了解计算机系统的工作原理和性能优化是非常重要的。

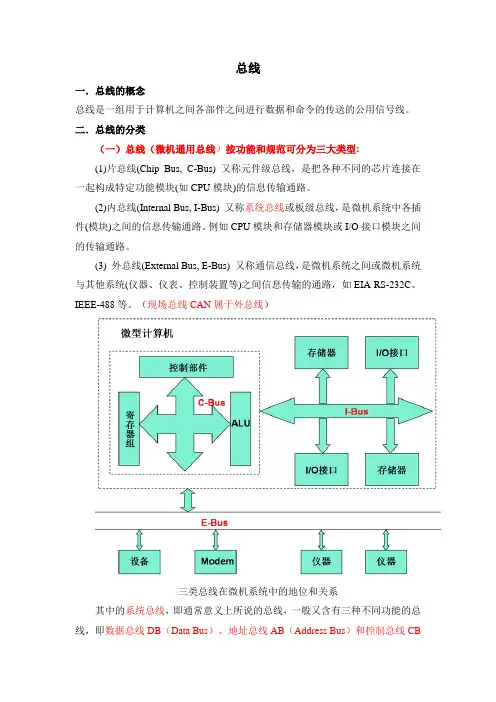

总线一．总线的概念总线是一组用于计算机之间各部件之间进行数据和命令的传送的公用信号线。

二．总线的分类（一）总线（微机通用总线）按功能和规范可分为三大类型:(1)片总线(Chip Bus, C-Bus) 又称元件级总线，是把各种不同的芯片连接在一起构成特定功能模块(如CPU模块)的信息传输通路。

(2)内总线(Internal Bus, I-Bus) 又称系统总线或板级总线，是微机系统中各插件(模块)之间的信息传输通路。

例如CPU模块和存储器模块或I/O接口模块之间的传输通路。

(3) 外总线(External Bus, E-Bus) 又称通信总线，是微机系统之间或微机系统与其他系统(仪器、仪表、控制装置等)之间信息传输的通路，如EIA RS-232C、IEEE-488等。

（现场总线CAN属于外总线）三类总线在微机系统中的地位和关系其中的系统总线，即通常意义上所说的总线，一般又含有三种不同功能的总线，即数据总线DB（Data Bus）、地址总线AB（Address Bus）和控制总线CB（Control Bus）。

（二）总线按照传输数据的方式划分：可以分为串行总线和并行总线。

串行总线中，二进制数据逐位通过一根数据线发送到目的器件；并行总线的数据线通常超过2根。

常见的串行总线有SPI、I2C、USB及RS232等。

（三）总线按照时钟信号是否独立划分：可以分为同步总线和异步总线。

同步总线的时钟信号独立于数据，而异步总线的时钟信号是从数据中提取出来的。

SPI、I2C是同步串行总线，RS232采用异步串行总线。

按照计算机所传输的信息种类，计算机的总线可以划分为数据总线、地址总线和控制总线，分别用来传输数据、数据地址和控制信号。

三．各类总线介绍内部总线1．I2C总线是同步通信的一种特殊形式，具有接口线少，控制方式简化，器件封装形式小，通信速率较高等优点。

在主从通信中，可以有多个I2C总线器件同时接到I2C总线上，通过地址来识别通信对象。

总线结构概述范文总线结构是计算机组成中的重要概念，它用于连接计算机的各个组件，包括CPU、内存、输入输出设备等，实现它们之间的信息传递和数据交换。

总线结构决定了计算机的性能、扩展能力和可靠性。

总线结构可以分为系统总线和外设总线。

系统总线是计算机内部各个组件之间传输数据和控制信号的通道，包括地址总线、数据总线和控制总线。

外设总线则是连接计算机与外部设备之间的接口，用于数据输入和输出。

在总线结构中，地址总线用于传输访问内存或外设所需的地址信息，它决定了计算机可以寻址的内存空间大小。

数据总线用于传输数据，它决定了计算机能够同时传输的数据位数。

控制总线用来控制各个设备的工作状态，包括读写控制、时序控制等，它决定了计算机的操作方式和数据传输的顺序。

总线结构可以分为单总线结构、双总线结构和多总线结构。

单总线结构是最简单的总线结构，所有的组件共享一条总线，这种结构简单、成本低，但是并发性能差。

双总线结构是在单总线结构的基础上增加了数据总线，将数据传输和控制传输分开，提高了并发性能。

多总线结构是在双总线结构的基础上增加了多条数据总线和控制总线，可以实现更复杂的数据交换和并行处理。

总线结构的选择取决于计算机的应用需求和性能要求。

在一般的个人计算机中，通常采用双总线结构或多总线结构，以提高计算机的运行速度和并发性能。

在服务器和超级计算机等大型计算机中，通常采用更复杂的多总线结构，以满足高性能计算的需求。

总线结构的设计需要考虑以下几个方面的因素。

首先是带宽，即总线能够传输的数据量，它决定了计算机的数据传输速度。

其次是传输的延迟，即数据从发出到接收的时间间隔，它决定了计算机的反应速度。

再次是可扩展性，即总线能够连接的设备数量和种类，它决定了计算机的可拓展性和灵活性。

最后是可靠性，即总线能够正常工作的稳定性和容错性，它决定了计算机的可靠性和持久性。

总的来说，总线结构是计算机组成的重要组成部分，它实现了计算机内部各个组件的连接和数据交换，决定了计算机的性能、扩展能力和可靠性。

总线技术按总线所在位置分类，可以把总线分为外部总线、内部总线和片内总线：一、外部总线：1、RS-232-C总线；2、RS-485总线；3、IEEE-488总线；4、SCSI总线；5、IDE总线；6、USB总线；7、Fire wire串行总线（IEEE-1394）；8、Centronics总线；二、内部总线（PC内部总线1-3）1、FSB总线；2、HT总线；HT总线是AMD 为K8平台专门设计的高速串行总线，它的发展历史可回溯到1999年，原名为“LDT总线”（Lightning Data Transport），闪电数据传输。

3、QPI总线；5、SPI总线；6、SCI总线；三、系统总线1、VESA总线；2、数据总线（DB）、控制总线（CB）、地址总线（AB）；3、IBM PC总线；4、ISA总线；5、EISA总线；6、PCI总线；PCI（peripheral component interconnect）总线是当前最流行的总线之一，它是由Intel公司推出的一种局部总线。

它定义了32位数据总线，且可扩展为64位。

7、APG总线；8、2IC（intel integrated circuit bus)管理总线该总线是有飞利浦公司于80年代为音频和视频设备开发的串行总线，主要运用于服务器。

9、MCA总线；（微通道结构总线）在计算机系统总线中，还有另一大类为适应工业现场环境而设计的系统总线10、STD总线；12、PC/104总线；13、Compact PCI；Compact PCI的意思是“坚实的PCI”，是当今第一个采用无源总线底板结构的PCI系统，是PCI总线的电气和软件标准加欧式卡的工业组装标准，是当今最新的一种工业计算机标准。

14、PCI-E总线PCI Express采用的也是目前业内流行这种点对点串行连接，比起PCI以及更早期的计算机总线的共享并行架构，每个设备都有自己的专用连接，不需要向整个总线请求带宽，而且可以把数据传输率提高到一个很高的频率，达到PCI所不能提供的高带宽。

系统总线的分类系统总线是计算机内部各个硬件组件之间进行数据传输和通信的重要手段。

根据不同的标准和功能，系统总线可以分为以下几类：一、ISA总线ISA总线（Industry Standard Architecture）是一种较早的系统总线标准，它最早出现在IBM PC/AT机型上。

ISA总线采用了16位的数据路径，传输速率相对较低，仅为4.77 MHz。

ISA总线主要用于连接低速外设，如串口卡、并口卡等，随着计算机技术的发展，ISA总线已经逐渐被更为先进的总线所替代。

二、PCI总线PCI总线（Peripheral Component Interconnect）是一种较为常见的系统总线标准，它是由英特尔公司于1993年推出的。

PCI总线采用32位或64位的数据路径，传输速率较高，最高可达133 MHz。

PCI总线主要用于连接高速外设，如显卡、声卡、网卡等。

由于PCI总线具有良好的兼容性和扩展性，因此在现代计算机中被广泛应用。

三、AGP总线AGP总线（Accelerated Graphics Port）是一种专门用于图形显示的系统总线标准，它是由英特尔公司于1996年推出的。

AGP总线采用32位的数据路径，传输速率较高，最高可达266 MHz。

AGP总线的主要特点是为图形处理器提供了独立的高速通道，使得图形显示的性能得到了显著提升。

四、PCI-X总线PCI-X总线（Peripheral Component Interconnect eXtended）是一种对PCI总线进行扩展的系统总线标准，它是由PCI-SIG组织于1998年推出的。

PCI-X总线采用64位或32位的数据路径，传输速率较高，最高可达1333 MHz。

PCI-X总线主要用于连接高速外设和扩展卡，如RAID卡、高性能网卡等。

由于PCI-X总线具有较大的带宽和较高的传输速率，因此在服务器等高性能计算机中得到广泛应用。

五、PCI Express总线PCI Express总线（Peripheral Component Interconnect Express）是一种较新的系统总线标准，它是由PCI-SIG组织于2004年推出的。

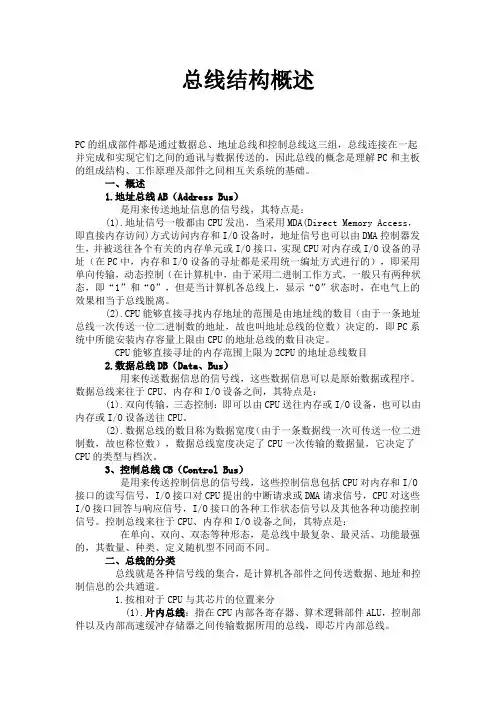

总线结构概述PC的组成部件都是通过数据总、地址总线和控制总线这三组，总线连接在一起并完成和实现它们之间的通讯与数据传送的，因此总线的概念是理解PC和主板的组成结构、工作原理及部件之间相互关系统的基础。

一、概述1.地址总线AB（Address Bus）是用来传送地址信息的信号线，其特点是：(1).地址信号一般都由CPU发出，当采用MDA(Direct Memory Access，即直接内存访问)方式访问内存和I/O设备时，地址信号也可以由DMA控制器发生，并被送往各个有关的内存单元或I/O接口，实现CPU对内存或I/O设备的寻址（在PC中，内存和I/O设备的寻址都是采用统一编址方式进行的），即采用单向传输，动态控制（在计算机中，由于采用二进制工作方式，一般只有两种状态，即“1”和“0”，但是当计算机各总线上，显示“0”状态时，在电气上的效果相当于总线脱离。

(2).CPU能够直接寻找内存地址的范围是由地址线的数目（由于一条地址总线一次传送一位二进制数的地址，故也叫地址总线的位数）决定的，即PC系统中所能安装内存容量上限由CPU的地址总线的数目决定。

CPU能够直接寻址的内存范围上限为2CPU的地址总线数目2.数据总线DB（Data、Bus）用来传送数据信息的信号线，这些数据信息可以是原始数据或程序。

数据总线来往于CPU、内存和I/O设备之间，其特点是：(1).双向传输，三态控制：即可以由CPU送往内存或I/O设备，也可以由内存或I/O设备送往CPU。

(2).数据总线的数目称为数据宽度（由于一条数据线一次可传送一位二进制数，故也称位数），数据总线宽度决定了CPU一次传输的数据量，它决定了CPU的类型与档次。

3、控制总线CB（Control Bus）是用来传送控制信息的信号线，这些控制信息包括CPU对内存和I/O 接口的读写信号，I/O接口对CPU提出的中断请求或DMA请求信号，CPU对这些I/O接口回答与响应信号，I/O接口的各种工作状态信号以及其他各种功能控制信号。

总线的分类方法总线是计算机系统中重要的组成部分，它用于连接各个硬件设备和组件，实现数据和信号的传输。

根据不同的分类方法，总线可以分为以下几种类型：1. 根据传输数据的方向根据数据的传输方向，总线可以分为单向总线和双向总线。

单向总线只能在一个方向上进行数据传输，而双向总线可以在两个方向上进行数据传输。

双向总线可以更有效地利用传输带宽，但也增加了系统设计和管理的复杂性。

2. 根据传输数据的类型根据传输的数据类型，总线可以分为数据总线、地址总线和控制总线。

数据总线用于传输数据，地址总线用于传输存储器或外设的地址信息，控制总线用于传输控制命令和状态信息。

3. 根据传输速度根据传输速度的不同，总线可以分为系统总线和扩展总线。

系统总线用于连接CPU、内存和其他核心组件，传输速度较快。

而扩展总线用于连接外部设备，传输速度较慢。

扩展总线常常通过接口卡进行扩展，如PCI和USB接口。

4. 根据传输距离根据传输距离的不同，总线可以分为近距离总线和远距离总线。

近距离总线用于连接计算机内部的各个组件，传输距离较短，传输速度较快。

而远距离总线用于连接远处的设备，传输距离较长，传输速度较慢。

远距离总线常常使用光纤作为传输介质，如光纤通信中的光纤总线。

5. 根据拓扑结构根据总线的拓扑结构，总线可以分为线性总线、并行总线和星型总线。

线性总线是最简单的总线结构，所有的设备都连接在一条线上。

并行总线可以同时传输多个数据位，传输速度较快。

星型总线以中央控制器为中心，连接多个设备，具有较好的可扩展性和稳定性。

总线作为计算机系统中的重要组成部分，不同类型的总线在不同的应用场景下有着不同的优势和限制。

在计算机系统的设计和应用中，选择合适的总线类型是十分重要的。

不同的总线类型可以根据实际需求进行组合和应用，以满足系统的性能要求和扩展需求。

同时，随着技术的发展和创新，新的总线类型不断涌现，为计算机系统的设计和发展带来了新的机遇和挑战。

五种总线介绍总线（Bus）是计算机各种功能部件之间传送信息的公共通信干线，它是由导线组成的传输线束，按照计算机所传输的信息种类，计算机的总线可以划分为数据总线、地址总线和控制总线，分别用来传输数据、数据地址和控制信号。

总线是一种内部结构，它是cpu、内存、输入、输出设备传递信息的公用通道，主机的各个部件通过总线相连接，外部设备通过相应的接口电路再与总线相连接，从而形成了计算机硬件系统。

在计算机系统中，各个部件之间传送信息的公共通路叫总线，微型计算机是以总线结构来连接各个功能部件的。

以下为大家介绍五种总线。

Dupline总线：Dupline是一种现场及安装总线，为建筑自动化、配水、能源管理、铁路系统及其它领域提供独一无二的解决方案。

该系统能通过普通双芯线缆传输数字和模拟信号达数公里距离。

系统采用模块化设计，操作原理简单，即使是新手也能很快在现有或新的应用领域熟练使用该系统。

解决方案设计将各种Dupline模块产品结合起来，包括数模I/O模块、可编程逻辑控制器(PLC)和个人计算机接口、人机界面和调制解调器。

安装的所有模块连接到同一条双芯线缆，以在模块间以及中央控制器和模块间实现数据交换。

Dupline总线的应用：Dupline通常用作远程I/O系统，在现场装置（如传感器、接触器、阀门和按钮等）和中央监测控制器（PLC、个人计算机或Dupline控制器）之间建立连接。

但是当信号通过点对点的方式传输，不需要控制器或其它智能装置时，Dupline还可用作简单的接线替代系统。

（Dupline信号不仅可以通过铜线传输，也可通过光缆、无线电调制调解器、租赁电话线或GSM调制调解器传输。

自1986年以来，Dupline已在全球安装了超过10万个系统，为其出色的性能提供了强有力的佐证。

）Dupline总线的优点和特性：传输距离达10公里，不需要中继器，操作简便，高度抗噪，自由拓扑，灵活，无特殊线缆要求，可利用原有线缆，有总线供电设备，与PLC和个人计算机接口灵活连接，通过GSM调制调节器、无线电调制调解器或光缆传输性能经10万个已安装系统证明，低本高效。

总结归纳总线的分类在计算机科学领域中，总线（bus）是一种连接计算机内部各个功能模块的物理通道。

它作为数据传输和通信的基础，起到连接、传递和协调各个硬件组件的作用。

总线的分类主要基于传输方式、功能以及连接的设备类型。

本文将从这三个方面来总结归纳总线的分类。

一、根据传输方式的分类1. 并行总线并行总线是指通过多条数据线同时传输数据的总线。

它能够同时传输多个比特位，速度较快，但受到线缆长度限制，容易产生干扰和噪音。

并行总线适用于近距离通信，常见的应用有IDE总线和PCI总线。

2. 串行总线串行总线是指通过单条数据线依次传输数据的总线。

它通过逐位传输数据，并通过一系列协议进行控制。

串行总线传输速度相对较慢，但可以使用较长的线缆，并能够更好地抵抗干扰。

常见的串行总线有USB总线和SATA总线。

二、根据功能的分类1. 数据总线数据总线用于传输数据信息。

它是计算机内部各个部件之间传递数据的通道，负责传送指令、地址和数据等信息。

数据总线的宽度决定了一次可以传输的比特数目，宽度越大，数据传输速度越快。

2. 地址总线地址总线用于传输访问存储器或者其他设备时的地址信息。

它的宽度决定了可寻址的内存空间大小，地址总线宽度为n位，则可寻址的内存空间大小为2^n字节。

3. 控制总线控制总线用于传输控制信号和命令，控制各个部件的工作状态和数据传输过程。

控制总线包括读写控制、中断请求、设备选择等信号。

三、根据连接的设备类型的分类1. 内部总线内部总线用于连接计算机内部各个组件，如处理器、内存和硬盘等。

它通过内部总线进行数据和控制信号的交互，保证各个组件的正常工作。

2. 外部总线外部总线用于连接计算机与外部设备的数据传输。

它允许计算机和外部设备进行数据交换和通信，如显示器、鼠标、键盘和打印机等。

综上所述，根据传输方式、功能以及连接的设备类型，总线可以分为并行总线和串行总线、数据总线、地址总线和控制总线、内部总线和外部总线等不同类型。
