第7章-互联网络
和时间特性。
（3）基于开关的网络 结点到结点通过交换开关进行连接(无直接相连通道)，即 结点只与交换开关连接，又称间接网络。 组成：由链路、交换开关(交换机)、 NIC0 NIC1
ISC(O) … ISC(n-l) … … … NIC0 NIC1 … NICN-1
各级间拓扑结构(ISC)、 NIC组成。 思考：为什么要用多级拓扑结构？
二、互连网络种类
1、静态互连网络 结点到结点的连接在运行期间不改变，又称直接网络。 组成：由链路、拓扑结构及网络接口电路NIC组成。
PE010 PE011
M P
C
MB
M
P
C 结点
MB
PE100
PE111 PE000 PE001
NIC
结点
Bridge
I/OB
NIC
PE100
PE100
拓扑结构：有线性阵列、网格、立方体等多种结构。 互连功能实现： 互连空间特性通过NIC的数据寻径功能实现； 互连时间特性由拓扑结构及网络控制方式决定。
4、流控机制 在资源使用冲突时控制各通道流量(带宽)的机制。 流控机制层次： 有链路级流控、端到端流控两个层次。
四、互连网络基本性能
时延和带宽是评价互连网络性能的两个基本指标。 1、时延
发送方 互连网络 接收方 发送方 开销 传输时间
飞行时间
传输时延
传输时间
接收方 开销
通信时延=额外开销+飞行时间+消息长度/通道带宽 额外开销—指收/发双方软/硬件开销，与结点内核及 NIC结构有关； 飞行时间—与结点间距离(拓扑结构)及通道带宽有关；
PE0 PE1
… ISC(n-l) … … … ISC(O)
《总线的基本概念》课件
232、RS-485等。
并行通信协议
同时传输多个数据位，常见于计算 机内部总线或某些高速数据传输场 合。
网络通信协议
按照一定的规则将数据分割成多个 数据包，通过网络进行传输，常见 的网络通信协议有TCP/IP、HTTP等 。
通信协议的实现方式
硬件实现
通过硬件电路实现通信协 议的相关功能，如电平转 换、信号驱动等。
总线负载的大小直接影响到总线的性能和稳定性，过大的负载可能会导致总线拥堵 和数据传输延迟。
在设计总线时需要考虑到总线的负载能力，并根据实际需求合理配置连接的设备和 设备数量。
04
总线的应用场景
计算机总线
计算机总线应用
计算机总线主要用于连接计算机 内部各个部件，如CPU、内存、 硬盘、显卡等，实现数据传输和
总线的功能
总线作为计算机内部ຫໍສະໝຸດ 部件之间的信 息交流通道，具有数据传输、地址识 别、控制操作等功能。
总线的分类
01
按照传输速率分类
可以分为高速总线和低速总线，高速总线如PCIe、USB 3.0等，低速总
线如USB 2.0、SATA等。
02
按照连接部件分类
可以分为内总线、外总线和系统总线。内总线连接CPU和内存等核心部
性能要求
控制总线需要具备高可靠性、快速响应、抗干扰能力强等特点，以 满足工业控制系统的稳定性和安全性需求。
常见类型
常见的控制总线类型包括CAN、Profibus、Modbus等。
05
总线的未来发展
总线技术的发展趋势
1 2
智能化
随着人工智能和物联网技术的快速发展，总线技 术将更加智能化，能够实现自适应调节、故障诊 断和预测性维护等功能。
和串行传输。
并行通信协议
同时传输多个数据位，常见于计算 机内部总线或某些高速数据传输场 合。
网络通信协议
按照一定的规则将数据分割成多个 数据包，通过网络进行传输，常见 的网络通信协议有TCP/IP、HTTP等 。
通信协议的实现方式
硬件实现
通过硬件电路实现通信协 议的相关功能，如电平转 换、信号驱动等。
总线负载的大小直接影响到总线的性能和稳定性，过大的负载可能会导致总线拥堵 和数据传输延迟。
在设计总线时需要考虑到总线的负载能力，并根据实际需求合理配置连接的设备和 设备数量。
04
总线的应用场景
计算机总线
计算机总线应用
计算机总线主要用于连接计算机 内部各个部件，如CPU、内存、 硬盘、显卡等，实现数据传输和
总线的功能
总线作为计算机内部ຫໍສະໝຸດ 部件之间的信 息交流通道，具有数据传输、地址识 别、控制操作等功能。
总线的分类
01
按照传输速率分类
可以分为高速总线和低速总线，高速总线如PCIe、USB 3.0等，低速总
线如USB 2.0、SATA等。
02
按照连接部件分类
可以分为内总线、外总线和系统总线。内总线连接CPU和内存等核心部
性能要求
控制总线需要具备高可靠性、快速响应、抗干扰能力强等特点，以 满足工业控制系统的稳定性和安全性需求。
常见类型
常见的控制总线类型包括CAN、Profibus、Modbus等。
05
总线的未来发展
总线技术的发展趋势
1 2
智能化
随着人工智能和物联网技术的快速发展，总线技 术将更加智能化，能够实现自适应调节、故障诊 断和预测性维护等功能。
和串行传输。

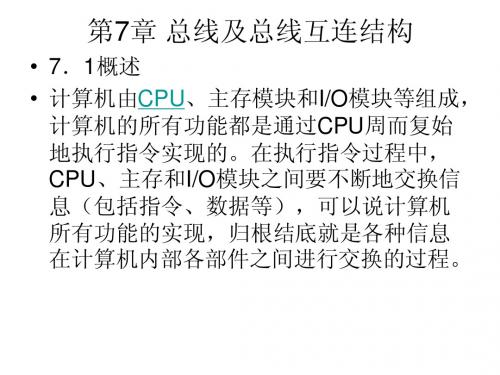

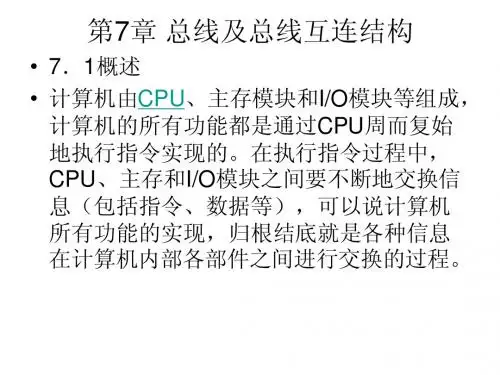

第7章总线及总线互连结构
2.并行传输. 并行总线的数据在数据总线上同时有多位数 据一起传送,每一位要有一根数据线,一次 传输多少位数据就需要有多少根数据线. 并行数据传输要比串行传输快得多,但需要 更多的传输线,成本高,一般用作近距离传 输线,如系统总线. 图7-3并行总线.
7.3总线的设计要素 尽管总线的设计有许多不同的实现方式,但 总线设计的基本要素和考察其性能指标都是 一样的.总线设计时主要考虑的基本要素包 括: 信号线类型:采用专用信号线还是复用信号 线; 仲裁方法:多个部件同时申请使用总线,决 定谁优先使用总线称总线仲裁.仲裁方法由 集中裁决和分散式裁决; 定时方式:采用同步通信还是异步通信方式;
3.控制总线 控制总线传输的信号是用来控制对数据总 线,地址总线或外设的访问和使用的,典 型的控制信号包括: 存储器写(Memory Write):将数据总线 上的数据写入被寻址的存储单元. 存储器读(Memory Read):将被寻址的 存储单元中的数据读到数据总线上.
I/O写(I/O Write)将数据总线上的数据写入 被寻址的I/O单元. I/O读(I/O Read):将被寻址的I/O单元中的 数据读到数据总线上. 总线请求(Bus Request):表示某个模块需 要获得总线控制权. 总线允许(Bus Grant): 表示发出请求的模 块已经被允许控制总线. 数据确认(Data ACK):表示数据已经被接 收,或已放到数据总线上.
中断请求(Interrupt Request):表示某个中 断源正在发出中断请求. 中断确认(Interrupt ACK):表示请求的中断 已经被识别. 时钟(Clock):用于同步操作. 复位(Reset): 初始化所有模块. 4.电源线与地线 用来提供计算机工作所需的各种电源.通常 有±5V;±12V和地线等. 通常说的三总线就是数据总线,地址总线和 控制总线的简称.

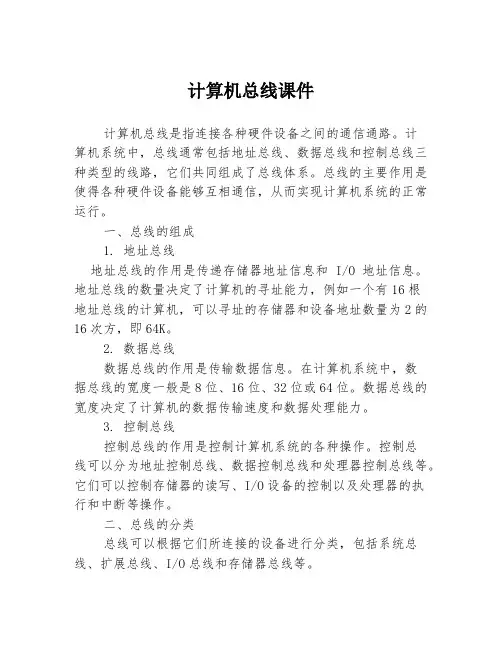

计算机总线课件
计算机总线课件计算机总线是指连接各种硬件设备之间的通信通路。
计算机系统中，总线通常包括地址总线、数据总线和控制总线三种类型的线路，它们共同组成了总线体系。
总线的主要作用是使得各种硬件设备能够互相通信，从而实现计算机系统的正常运行。
一、总线的组成1. 地址总线地址总线的作用是传递存储器地址信息和I/O地址信息。
地址总线的数量决定了计算机的寻址能力，例如一个有16根地址总线的计算机，可以寻址的存储器和设备地址数量为2的16次方，即64K。
2. 数据总线数据总线的作用是传输数据信息。
在计算机系统中，数据总线的宽度一般是8位、16位、32位或64位。
数据总线的宽度决定了计算机的数据传输速度和数据处理能力。
3. 控制总线控制总线的作用是控制计算机系统的各种操作。
控制总线可以分为地址控制总线、数据控制总线和处理器控制总线等。
它们可以控制存储器的读写、I/O设备的控制以及处理器的执行和中断等操作。
二、总线的分类总线可以根据它们所连接的设备进行分类，包括系统总线、扩展总线、I/O总线和存储器总线等。
1. 系统总线系统总线是连接计算机中主要硬件设备的总线，例如处理器、内存、主板等。
系统总线一般使用高速数据传输和读写存储器的能力进行通信。
2. 扩展总线扩展总线是连接计算机和外部设备的总线，例如键盘、鼠标、打印机等。
扩展总线的速率一般比系统总线慢，但是它们具有更加强大的控制能力。
3. I/O总线I/O总线是连接计算机和输入输出设备的总线，例如硬盘、光驱、显卡等。
这些设备的数据传输速度一般比系统总线和扩展总线快，而且它们一般使用特定的协议进行通信。
4. 存储器总线存储器总线是连接计算机系统内部各个存储设备的总线，例如内存、缓存等。
存储器总线的速度一般比系统总线和扩展总线快，但是它们具有较小的带宽。
三、总线协议总线协议是指计算机系统中各种总线的通信协议。
总线协议需要具有简易、快速、可靠等特性。
一般来说，总线协议具有地址阶段、数据阶段和终止阶段。
计算机组成原理课件—总线
输率可达528MB/s
总线接口
• 接口的典型功能：控制、缓冲、状态、转 换、整理、程序中断。
总线仲裁
• 总线仲裁：解决多个功能模块争用总线的 问题
• 总线仲裁：集中仲裁、分布式仲裁 • 集中仲裁：
– 菊花链电路仲裁 – 计数器方式仲裁 – 独立请求仲裁
典型总线标准
• PCI总线特征
– 与CPU无关 – 多层次 – 突发数据传送方式 – 集中仲裁 – 自适应工作模式 – 64位PCI总线，工作时钟提高到66MHz，数据传
第六章 总线
主要内容
• 总线基本概念 • 总线接口 • 总线仲裁 • 典型总线标准
总线基本概念
• 总线是构成计算机系统的互联机构，是多 个系统功能部件之间进行数据传送的公共 通路。借助于总线连接，计算机在各系统 功能部件之间实现地址、数据和控制信息 的交换，并在争用资源的基础上进行工作。
• 总线分类：
– 内部总线 – 外部总线：系统总线、外部设备总线
• 其他：同步化 • 常见标准化总线
– PCI – IAS – EISA
• 总线特征：
– 机械特征 – 功能特征 – 时序特征 – 电气特征
• 总线技术指标
– ISA总线 (16位，带宽8MB/S) – EISA总线 (32位，带宽33.3MB/S) – VESA总线 (32位，带宽132MB/S) – PCI总线 (64位，带宽132MB/S)
总线接口
• 接口的典型功能：控制、缓冲、状态、转 换、整理、程序中断。
总线仲裁
• 总线仲裁：解决多个功能模块争用总线的 问题
• 总线仲裁：集中仲裁、分布式仲裁 • 集中仲裁：
– 菊花链电路仲裁 – 计数器方式仲裁 – 独立请求仲裁
典型总线标准
• PCI总线特征
– 与CPU无关 – 多层次 – 突发数据传送方式 – 集中仲裁 – 自适应工作模式 – 64位PCI总线，工作时钟提高到66MHz，数据传
第六章 总线
主要内容
• 总线基本概念 • 总线接口 • 总线仲裁 • 典型总线标准
总线基本概念
• 总线是构成计算机系统的互联机构，是多 个系统功能部件之间进行数据传送的公共 通路。借助于总线连接，计算机在各系统 功能部件之间实现地址、数据和控制信息 的交换，并在争用资源的基础上进行工作。
• 总线分类：
– 内部总线 – 外部总线：系统总线、外部设备总线
• 其他：同步化 • 常见标准化总线
– PCI – IAS – EISA
• 总线特征：
– 机械特征 – 功能特征 – 时序特征 – 电气特征
• 总线技术指标
– ISA总线 (16位，带宽8MB/S) – EISA总线 (32位，带宽33.3MB/S) – VESA总线 (32位，带宽132MB/S) – PCI总线 (64位，带宽132MB/S)
计算机控制系统第7章总线技术课件
2024/8/6
19
二、SPI总线的时序
在实际应用中，各I/O芯片只能在收到CPU发出的使能命令后，才能 向CPU传送数据或从CPU接收数据，并遵循“高位(MSB)在前，低位(LSB) 在后”的数据传输格式。
2024/8/6
20
三、SPI模式
CPHA=0时，SPI时序
2024/8/6
21
CPH=1时，SPI时序
现数字通信，属于模拟系统向数字系统转变过程中工业过程控制的过渡性
产品，因而在当前的过渡时期具有较强的市场竞争能力，得到了较好的发 展。
HART通信模型由3层组成 ：物理层、数据链路层和应用层。物理层采
用FSK(Frequency Shift Keying）技术在4～20mA模拟信号上迭加一个
2024/8/6
25
二、OSI参考模型与现场总线通信模型
典型的现场总线协议模型
如图所示。它采用OSI模型中的
三个典型层：物理层、数据链
路层和应用层，并增加一个现
场总线访问子层，以取代OSI模
型中第3～6层的部分功能，以
满足工业现场应用的要求。它
是OSI模型的简化形式，其流量
与差错控制在数据链路层中进
2024/8/6
2
（2）根据总线的用途和应用环境，总线可以有如下3种类型
①局部总线
②系统总线
③外总线
2024/8/6
3
（3）根据总线传送信号的形式，总线又可分为2种
①并行总线 如果用若干根信号线同时传递信号，就构成了并行总线。并行总线 的特点是能以简单的硬件来运行高速的数据传输和处理。 ②串行总线 串行总线是按照信息逐位的顺序传送信号。其特点是可以用几根信 号线在远距离范围内传递数据或信息，主要用于数据通信。 显然，上面提到的总线和局部总线均属于并行总线范畴。而现场总 线(Fieldbus)则是连接工业过程现场仪表和控制系统之间的全数字化、 双向、多站点的串行通信网络。
计算机总线的知识点总结
计算机总线的知识点总结一、概念计算机总线是一种用于传输数据的物理通道，连接计算机各部件和外设的通信线路。
计算机总线的作用是将CPU、内存、输入输出设备等部件连接起来，实现数据的传输和交换。
在计算机系统中，总线是实现不同部件之间数据交换和传输的重要结构。
二、分类1. 按照传输能力分为：（1）数据总线：用于传输数据和地址信息，是计算机内各部件之间进行数据传输的通道。
（2）控制总线：用于传输控制信号，控制数据的传输和操作。
2. 按照功能分为：（1）地址总线：用于传输内存或I/O设备地址信息，决定数据存储或传输的位置。
（2）数据总线：用于传输二进制数据。
（3）控制总线：用于传输控制信号，控制数据的传输和操作。
3. 按照传输速度分为：（1） ISA总线：传输速度为8MHz。
（2） PCI总线：传输速度为33MHz。
（3） AGP总线：传输速度为266MHz。
三、作用1. 连接各种部件和外设：总线连接了CPU、内存、显卡、硬盘、光驱、网卡等计算机部件和外设。
2. 数据传输和交换：总线承载了计算机内各部件之间的数据传输和交换，例如CPU读写内存、显卡输出图像信号等。
3. 控制信号传输：总线传输了各种控制信号，控制数据的读写、传输和操作。
四、结构1. 内部总线：连接CPU、内存、显示控制器等内部部件。
2. 外部总线：连接输入输出设备、扩展卡、外部存储设备等外部设备。
五、总线标准1. ISA总线：Industry Standard Architecture，是IBM PC/AT计算机使用的一种总线标准，传输速度为8MHz。
2. PCI总线：Peripheral Component Interconnect，是一种计算机内部总线标准，传输速度为33MHz。
3. AGP总线：Accelerated Graphics Port，用于连接显卡的总线标准，传输速度为266MHz。
4. USB总线：Universal Serial Bus，是一种用于连接外部设备的总线标准，传输速度可达5Gbps。
第 7 章 总线技术
第 7 章
总线技术
2013-12-5
1
©2012 第8版
本章学习内容
• • • • 总线的组成与结构 总线的设计与实现 总线与计算机系统 常见的总线
2013-12-5
2
7.1
总线概述
• 总线作为计算机传送信息的通道，是连接 各个功能部件的纽带。 • 总线由多条通信线路（或线缆）组成。 • 计算机系统中通常包含许多不同种类的总 线，它们在不同层次上为计算机组件之间 提供通信通路。
• 总线定时方式是指为了协调总线上发生 的事件所采用的方法。 • 总线上发生的事件是指那些为了使用总 线传输信息，总线所作的各种必要的动 作。 • 总线定时的方法分为同步定时和异步定 时，由此总线又可分为同步总线和异步 总线。
2013-12-5 40
⑴ 同步总线
• 在同步总线中，总线上所有事件的发生， 都要由一个时钟脉冲序列来定时。 • 在同步定时方式下，总线中包含一条时 钟信号线 ，所有的总线事件都应在一个 时钟周期的开始时（即高电平有效时） 启动动作。
2013-12-5
25
7.3
总线的设计与实现
总线的设计要素
总线宽度： 地址线宽度 数据线宽度
数据传输类型： 读 写 读—修改—写 写后读 块传输（连续数据传输）
26
• 7.3.1
信号线类型： 专用信号线 复用信号线
总线仲裁的方法： 集中仲裁 分布仲裁 总线定时方法： 同步 异步
2013-12-5
1. 信号线类型
2013-12-5 38
• 固定优先级策略的优点
• 硬件实现简单。
• 固定优先级策略的缺点
• 当设备较多时，优先级低的设备就很难有机会 使用总线。
总线技术
2013-12-5
1
©2012 第8版
本章学习内容
• • • • 总线的组成与结构 总线的设计与实现 总线与计算机系统 常见的总线
2013-12-5
2
7.1
总线概述
• 总线作为计算机传送信息的通道，是连接 各个功能部件的纽带。 • 总线由多条通信线路（或线缆）组成。 • 计算机系统中通常包含许多不同种类的总 线，它们在不同层次上为计算机组件之间 提供通信通路。
• 总线定时方式是指为了协调总线上发生 的事件所采用的方法。 • 总线上发生的事件是指那些为了使用总 线传输信息，总线所作的各种必要的动 作。 • 总线定时的方法分为同步定时和异步定 时，由此总线又可分为同步总线和异步 总线。
2013-12-5 40
⑴ 同步总线
• 在同步总线中，总线上所有事件的发生， 都要由一个时钟脉冲序列来定时。 • 在同步定时方式下，总线中包含一条时 钟信号线 ，所有的总线事件都应在一个 时钟周期的开始时（即高电平有效时） 启动动作。
2013-12-5
25
7.3
总线的设计与实现
总线的设计要素
总线宽度： 地址线宽度 数据线宽度
数据传输类型： 读 写 读—修改—写 写后读 块传输（连续数据传输）
26
• 7.3.1
信号线类型： 专用信号线 复用信号线
总线仲裁的方法： 集中仲裁 分布仲裁 总线定时方法： 同步 异步
2013-12-5
1. 信号线类型
2013-12-5 38
• 固定优先级策略的优点
• 硬件实现简单。
• 固定优先级策略的缺点
• 当设备较多时，优先级低的设备就很难有机会 使用总线。

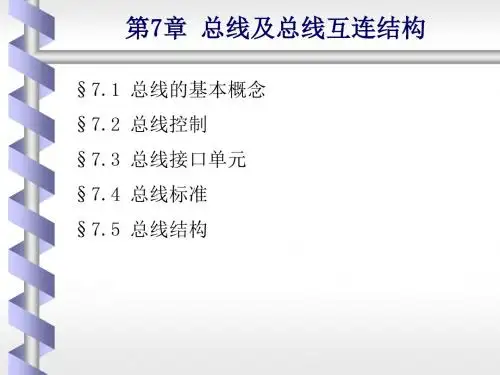

2019年第7章总线及总线互连结构.ppt
（2）、地址总线 ：
地址总线主要用来指出数据总线上源数据 或目的数据在主存储单元或I/O端口的地址。 地址总线为单向传输，其宽度一般为16位、24 位或32位。
二、总线的分类
（3）、控制总线 ： 控制总线是用来传输各种控制信号的传输
线。 对于任何一条控制信号线而言，信号传输
是单方向的，但对于控制总线总体而言，又可 以认为是双向的，即控制信号有出有入。
MB/s表示。例如总线工作频率为33MHz，总线 宽度为32位，则其最大传输速率为132MB/s。 3、时钟同步/异步：
总线上的数据与时钟同步工作的总线称为 同步总线，与时钟不同步工作的总线称为异步 总线，
四、总线的性能指标
4、总线复用： 一个（或一组）物理线路，分时传输不同
的信号，称为总线的多路复用。 5、信号线数：
异步通信方式可分为不互锁、半互锁和全互 锁三种类型。 ⑴不互锁方式：
主模块发出请求信号后，不等待接到从模块 的回答信号，而是经过一段时间，确认从模块已 收到请求信号后，便撤消其请求信号；从设备接 到请求信号后，在条件允许时发出回答信号，并 且经过一段时间，确认主设备已收到回答信号后， 自动撤消回答信号。
二、总线的分类
存储器读（Memory Read）：从指定的主存单元 中读数据到数据总线上。 存储器写（Memory Write）：将数据总线上的数 据写到指定的主存单元中。 I/O读（I/O Read）：从指定的I/O端口中读数据 到数据总线上。 I/O写（I/O Write）：将数据总线上的数据写到 指定的I/O端口中。
从设备：指对总线不具备控制能力的设备， 它只能响应主设备发来的命令，不能主动向总 线发出命令或数据。
一、总线仲裁
总线仲裁:指总线控制器根据一定的优先 顺序，确定能够使用总线的主设备。
地址总线主要用来指出数据总线上源数据 或目的数据在主存储单元或I/O端口的地址。 地址总线为单向传输，其宽度一般为16位、24 位或32位。
二、总线的分类
（3）、控制总线 ： 控制总线是用来传输各种控制信号的传输
线。 对于任何一条控制信号线而言，信号传输
是单方向的，但对于控制总线总体而言，又可 以认为是双向的，即控制信号有出有入。
MB/s表示。例如总线工作频率为33MHz，总线 宽度为32位，则其最大传输速率为132MB/s。 3、时钟同步/异步：
总线上的数据与时钟同步工作的总线称为 同步总线，与时钟不同步工作的总线称为异步 总线，
四、总线的性能指标
4、总线复用： 一个（或一组）物理线路，分时传输不同
的信号，称为总线的多路复用。 5、信号线数：
异步通信方式可分为不互锁、半互锁和全互 锁三种类型。 ⑴不互锁方式：
主模块发出请求信号后，不等待接到从模块 的回答信号，而是经过一段时间，确认从模块已 收到请求信号后，便撤消其请求信号；从设备接 到请求信号后，在条件允许时发出回答信号，并 且经过一段时间，确认主设备已收到回答信号后， 自动撤消回答信号。
二、总线的分类
存储器读（Memory Read）：从指定的主存单元 中读数据到数据总线上。 存储器写（Memory Write）：将数据总线上的数 据写到指定的主存单元中。 I/O读（I/O Read）：从指定的I/O端口中读数据 到数据总线上。 I/O写（I/O Write）：将数据总线上的数据写到 指定的I/O端口中。
从设备：指对总线不具备控制能力的设备， 它只能响应主设备发来的命令，不能主动向总 线发出命令或数据。
一、总线仲裁
总线仲裁:指总线控制器根据一定的优先 顺序，确定能够使用总线的主设备。
总线结构
行并－－串变换，这称为拆卸；而在接收部件又需要
进行串－－并变换，这称为装配。
串行传送的主要优点是只需要一条传输线，这一
点对长距离传输显得特别重要，不管传送的数据量有
多少，只需要一条传输线，成本比较低廉。
2.并行传送
总线系统
用并行方式传送二进制信息时，对每个数据位都 需要单独一条传输线。信息有多少二进制位组成，就 需要多少条传输线，从而使得二进制数“0”或“1”在 不同的线上同时进行传送。
6.2 总线接口
6.2.1 信息的传送方式 6.2.2 接口的基本概念
总线系统
6.2.1 信息的传送方式
总线系统
数字计算机使用二进制数，它们或用电位 的高、低来表示，或用脉冲的有、无来表示。
计算机系统中，传输信息采用三种方式： 串行传送、并行传送和分时传送。但是出于速 度和效率上的考虑，系统总线上传送的信息必
换 一定的是并行方式；
二是和外设的接口，适配器和外设的数据交换可 能是并行方式，也可能是串行方式。根据外围设备供 求串行数据或并行数据的方式不同，适配器分为串行 数据接口和并行数据接口两大类。
总线系统
6.3 总线的仲裁、定时和数据传送模式
6.3.1 总线的仲裁 6.3.2 总线的定时 6.3.3 总线的数据传送模式
总线系统
CPU总线、PCI总线、ISA总线通过两个“桥”芯 片连成整体。桥芯片在此起到了 信号速度缓冲、电平 转换和控制协议的转换作用。通过桥将两类不同的总 线“粘合”在一起的技术特别适合于系统的升级换代。 Pentium个人机总线系统中，有一个核心逻辑芯片组， 简称PCI芯片组，芯片。这个芯片组叫Intel430 系列、440系列，它们在系统中起着至关重要的作用。

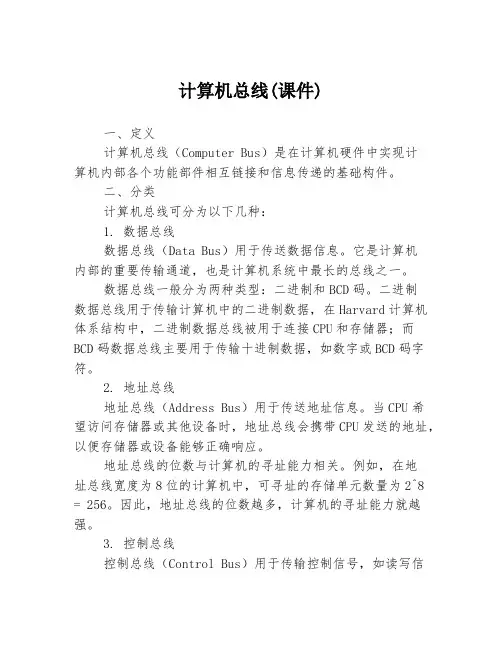

计算机总线(课件)
计算机总线(课件)一、定义计算机总线（Computer Bus）是在计算机硬件中实现计算机内部各个功能部件相互链接和信息传递的基础构件。
二、分类计算机总线可分为以下几种：1. 数据总线数据总线（Data Bus）用于传送数据信息。
它是计算机内部的重要传输通道，也是计算机系统中最长的总线之一。
数据总线一般分为两种类型：二进制和BCD码。
二进制数据总线用于传输计算机中的二进制数据，在Harvard计算机体系结构中，二进制数据总线被用于连接CPU和存储器；而BCD码数据总线主要用于传输十进制数据，如数字或BCD码字符。
2. 地址总线地址总线（Address Bus）用于传送地址信息。
当CPU希望访问存储器或其他设备时，地址总线会携带CPU发送的地址，以便存储器或设备能够正确响应。
地址总线的位数与计算机的寻址能力相关。
例如，在地址总线宽度为8位的计算机中，可寻址的存储单元数量为2^8 = 256。
因此，地址总线的位数越多，计算机的寻址能力就越强。
3. 控制总线控制总线（Control Bus）用于传输控制信号，如读写信号、中断信号、时序信号等。
它是计算机中最重要的总线之一，它使CPU能够管理和控制计算机内部各个功能部件的操作。
控制总线包括两类信号：同步信号和异步信号。
同步信号包含时钟信号，用于同步CPU和其他电路的操作；异步信号包含中断信号和复位信号，用于向CPU发送外界事件的通知。
三、优点计算机总线具有以下优点：1. 增强了计算机的可扩展性。
通过增加或更改总线接口卡，可以方便地扩展计算机的输入/输出设备，以及存储或处理能力。
2. 提高了计算机的可靠性。
计算机总线可以提供统一的信号传输标准，使各个设备能够方便地交换和共享信息。
这有助于减少因协议不兼容导致的错误或设备故障。
3. 提高了计算机的实时性。
由于计算机总线提供高速的数据传输通道，使系统能够更快地响应外界事件，降低延迟时间，提高实时性。
四、缺点计算机总线也存在以下一些缺点：1. 总线拥堵。
第6章 总线及其互联结构
第6章 总线及其互联结构内容提要：介绍总线的基本概念，总线的连接方式，总线接口，总线的仲裁、定时及事务类型，PCI 、ISA 总线6.1 总线的基本概念1、什么叫总线？总线是构成计算机系统的互连机构，是多个系统功能部件之间信息传送的公共通路。
2、单处理器系统的总线类型 (1)内部总线CPU 芯片内部连接各寄存器及运算器等部件之间的总线。
(2)系统总线CPU 同计算机系统的其它高速功能部件，如存储器、通道等互连的总线。
(3)外总线多台计算机之间，或计算机与一些智能设备之间的连接总线。
3、总线的特性 (1)物理特性指总线的物理连接方式，包括总线的根数、总线的插头、插座的形状，引脚的排列方式等。
(2)功能特性描述总线中每一根线的功能(如AB 、DB 、CB)。
(3)电气特性定义每根线上信号的传递方向(IN/OUT)及有效电平范围。
(4)时间特性定义了每根线在什么时间有效，即各信号有效的时序关系。
4、总线的标准化使各厂家不同实现方法的相同功能部件可互换使用。
(1)微机系统采用的标准总线：ISA 总线 (16位，带宽8MB/S) EISA 总线 (32位，带宽33.3MB/S) VESA 总线 (32位，带宽132MB/S) PCI 总线 (64位，带宽132MB/S) (2)总线带宽指总线本身所能达到的最高传输速率。
单位：MB/S(兆字节每秒－106B/s)【例6.1】(1)某总线在一个总线周期中并行传送4个字节的数据，假设一个总线周期等于一个总线时钟周期，总线时钟频率为33MH Z ，求总线带宽是多少？(2)如果一个总线周期中并行传送64位数据，总线时钟频率升为66MH Z ，求总线带宽是多少？【解】： (1) 设总线带宽用D r 表示，总线时钟周期用fT 1表示，一个总线周期传送的数据量用D表示，根据定义可得s MB s B f D TD T D D r /132/103341/6=⨯⨯=⨯=⨯== (2) 64位=8B ，s MB s B f D D r /528/106686=⨯⨯=⨯=6.1.2总线的连接方式(总线的设置)1、 单总线结构(图6.1)用单一组系统总线连接CPU 、内存和I/O 接口。
本章主要教学内容总线的基本概念,微机总线的组成结构 常用PPT文档共48页
本章主要教学内容总线的基本概念,微 机总线的组成结构 常用
51、山气日夕佳，飞鸟相与还。 52、木欣欣以向荣，泉涓涓而始流。
53、富贵非吾愿，帝乡不可期。 54、雄发指危冠，猛气冲长缨。 55、土地平旷，屋舍俨然，有良田美 池桑竹 之属， 阡陌交 通，鸡 犬相闻 。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
51、山气日夕佳，飞鸟相与还。 52、木欣欣以向荣，泉涓涓而始流。
53、富贵非吾愿，帝乡不可期。 54、雄发指危冠，猛气冲长缨。 55、土地平旷，屋舍俨然，有良田美 池桑竹 之属， 阡陌交 通，鸡 犬相闻 。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
总线及总线互连结构
◇ 控制线用来控制对数据线和地址线的访问和使用； 控制线用来传输定时信号和命令信息。
◇ 典型的控制信号包括：
• 时钟（Clock）：用于总线同步。 • 复位（Reset）：初始化所有设备。 • 总线请求（Bus Request）：表明发出该请求信号
的设备要使用总线。 • 总线允许（Bus Grant）：表明接收到该允许信号
• 对电路故障较敏感，一个设备的故障会影响 到后面设备的操作；
• 菊花链的使用也限制了总线速度。
(2) 计数器定时查询方式 ▲ 此方案比菊花链查询方式多了一组设备线，少了一
根总线允许线BG。(图7.2)
▲ 总线请求的设备号与计数值一致时，该设备便获得 总线使用权，此时终止计数查询，同时该设备建立总 线忙BS信号。
第7章 总线及总线互连结构
● 部件之间的两种互连方式：
• 各部件之间通过单独的连线互连，称为分散连接方式。 • 各个部件连接到一组公共信息传输线上，称为总线连接方式。
● 总线结构的两个主要优点是灵活和成本低。
• 灵活性体现在新部件可以很容易地加到总线上，且部件可以 在使用相同总线的计算机系统之间互换。
• 一组单独的连线可被多个部件共享，所以总线的性价比高。 • 现代计算机普遍使用的是总线互连结构。
● 总线的主要缺点是它可能产生通信瓶颈。
● 本章着重介绍总线的基本概念、总线设计中的几个 因素、总线标准及其现代计算机的总线互连结构。
第7章 总线及总线互连结构
● 部件之间的两种互连方式：
• 各部件之间通过单独的连线互连，称为分散连接方式。 • 各个部件连接到一组公共信息传输线上，称为总线连接方式。
• I/O读（I/O Read）：从指定的I/O端口中读 数据到数据总线上。
◇ 典型的控制信号包括：
• 时钟（Clock）：用于总线同步。 • 复位（Reset）：初始化所有设备。 • 总线请求（Bus Request）：表明发出该请求信号
的设备要使用总线。 • 总线允许（Bus Grant）：表明接收到该允许信号
• 对电路故障较敏感，一个设备的故障会影响 到后面设备的操作；
• 菊花链的使用也限制了总线速度。
(2) 计数器定时查询方式 ▲ 此方案比菊花链查询方式多了一组设备线，少了一
根总线允许线BG。(图7.2)
▲ 总线请求的设备号与计数值一致时，该设备便获得 总线使用权，此时终止计数查询，同时该设备建立总 线忙BS信号。
第7章 总线及总线互连结构
● 部件之间的两种互连方式：
• 各部件之间通过单独的连线互连，称为分散连接方式。 • 各个部件连接到一组公共信息传输线上，称为总线连接方式。
● 总线结构的两个主要优点是灵活和成本低。
• 灵活性体现在新部件可以很容易地加到总线上，且部件可以 在使用相同总线的计算机系统之间互换。
• 一组单独的连线可被多个部件共享，所以总线的性价比高。 • 现代计算机普遍使用的是总线互连结构。
● 总线的主要缺点是它可能产生通信瓶颈。
● 本章着重介绍总线的基本概念、总线设计中的几个 因素、总线标准及其现代计算机的总线互连结构。
第7章 总线及总线互连结构
● 部件之间的两种互连方式：
• 各部件之间通过单独的连线互连，称为分散连接方式。 • 各个部件连接到一组公共信息传输线上，称为总线连接方式。
• I/O读（I/O Read）：从指定的I/O端口中读 数据到数据总线上。
