四轮转向原理四轮转向原理是指汽车在行驶过程中通过四个轮子的转向来实现方向的控制。
在汽车的转弯过程中，为了保持车辆的稳定性和平衡性，四个轮子需要协调转动，以使车辆转弯更加平稳和灵活。
我们来了解一下四轮转向的基本原理。
四轮转向系统由前轮转向系统和后轮转向系统组成。
前轮转向系统控制前轮的转向，后轮转向系统控制后轮的转向。
前轮转向系统分为机械转向和电子转向两种形式，通过转向柱和转向齿轮的传动来实现前轮的转向。
后轮转向系统通过电脑控制后轮的转向角度，以实现更好的转弯半径和操控性能。
四轮转向的好处之一是提高了车辆的操控性能。
传统的汽车只有前轮转向，转弯时需要通过前轮的转向实现方向的改变，这样容易造成车辆的侧滑和不稳定。
而四轮转向系统可以通过控制后轮的角度来提高车辆的操控稳定性，使车辆转弯更加平稳和灵活。
四轮转向还可以提高车辆的安全性。
在紧急情况下，四轮转向可以提高车辆的灵活性和响应速度，减少事故的发生。
特别是在高速行驶和突发情况下，四轮转向可以快速改变车辆的行驶方向，使驾驶员更容易控制车辆，避免事故的发生。
除了提高操控性能和安全性，四轮转向还可以提高驾驶的舒适性。
四轮转向系统可以根据驾驶员的操作和行驶条件自动调整轮子的转向角度，使车辆的操控更加轻松和舒适。
特别是在低速行驶和倒车时，四轮转向可以减小转弯半径，使驾驶更加方便和轻松。
然而，四轮转向也有一些局限性。
首先，四轮转向系统相对传统的前轮转向系统来说更加复杂和昂贵，需要更多的传感器和控制装置来实现。
其次，四轮转向系统对路况和驾驶员的操作要求较高，如果驾驶员操作不当或驾驶在恶劣的路况下，可能会导致车辆失控或不稳定。
四轮转向原理是一种提高车辆操控性能、安全性和驾驶舒适性的技术。
通过控制前轮和后轮的转向角度，使车辆转弯更加平稳和灵活，提高车辆的操控稳定性和响应速度。
尽管四轮转向系统相对复杂和昂贵，但它的优点远大于缺点，是汽车行业不断追求的方向。
未来随着科技的进步和人们对驾驶体验的要求不断提高，四轮转向技术将会得到更广泛的应用和发展。

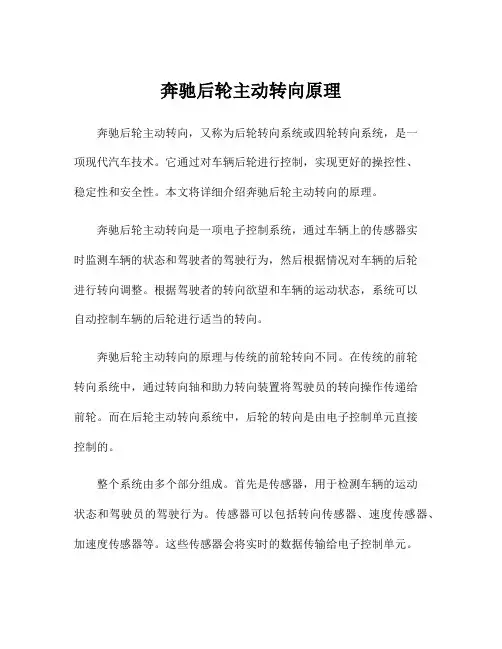

奔驰后轮主动转向原理奔驰后轮主动转向，又称为后轮转向系统或四轮转向系统，是一项现代汽车技术。
它通过对车辆后轮进行控制，实现更好的操控性、稳定性和安全性。
本文将详细介绍奔驰后轮主动转向的原理。
奔驰后轮主动转向是一项电子控制系统，通过车辆上的传感器实时监测车辆的状态和驾驶者的驾驶行为，然后根据情况对车辆的后轮进行转向调整。
根据驾驶者的转向欲望和车辆的运动状态，系统可以自动控制车辆的后轮进行适当的转向。
奔驰后轮主动转向的原理与传统的前轮转向不同。
在传统的前轮转向系统中，通过转向轴和助力转向装置将驾驶员的转向操作传递给前轮。
而在后轮主动转向系统中，后轮的转向是由电子控制单元直接控制的。
整个系统由多个部分组成。
首先是传感器，用于检测车辆的运动状态和驾驶员的驾驶行为。
传感器可以包括转向传感器、速度传感器、加速度传感器等。
这些传感器会将实时的数据传输给电子控制单元。
其次是电子控制单元，它是系统的核心部分。
电子控制单元负责接收传感器传输的数据，并对数据进行处理和分析。
它会根据车辆的运动状态和驾驶员的驾驶行为，判断是否需要控制车辆的后轮进行转向调整。
然后是执行器，它是将电子控制单元的控制信号转化为机械动作的装置。
执行器通常由电动机和传动装置组成。
当电子控制单元判断需要控制车辆的后轮进行转向时，会向执行器发送相应的控制信号。
电动机会将这个信号转化为转向动作，并通过传动装置传递给车辆的后轮。
最后是车辆的后轮转向系统。
奔驰后轮主动转向系统通常采用电动转向模块，通过电动机控制车辆的后轮进行转向。
后轮的转向角度和转向速度可以根据系统的设计来进行调整。
当电子控制单元判断需要控制车辆的后轮进行转向时，电动转向模块会根据控制信号将后轮转向到相应的角度。
奔驰后轮主动转向系统的优势在于它能够提高车辆的操控性和稳定性。
通过控制车辆的后轮进行转向，可以在转弯时减少车辆的侧滑和过度转向，提高转向的精确度和控制能力。
此外，在低速行驶时，后轮主动转向系统可以将车辆后轮与前轮在相同方向转向，从而减小转弯半径，提高车辆的灵活性和可控性。

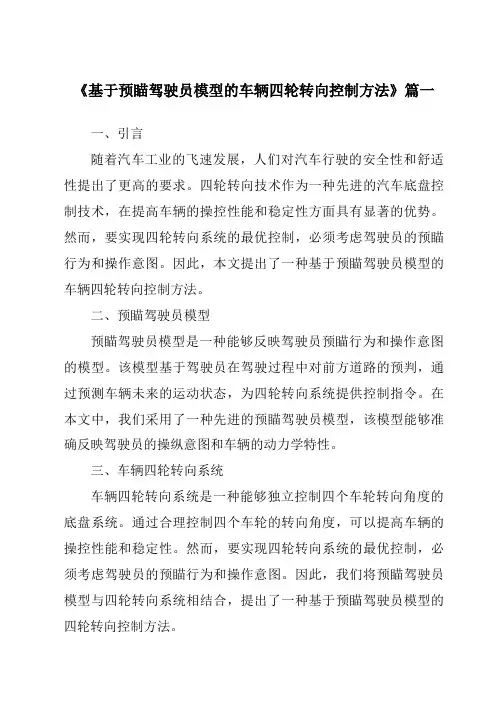

《基于预瞄驾驶员模型的车辆四轮转向控制方法》篇一一、引言随着汽车工业的飞速发展，人们对汽车行驶的安全性和舒适性提出了更高的要求。
四轮转向技术作为一种先进的汽车底盘控制技术，在提高车辆的操控性能和稳定性方面具有显著的优势。
然而，要实现四轮转向系统的最优控制，必须考虑驾驶员的预瞄行为和操作意图。
因此，本文提出了一种基于预瞄驾驶员模型的车辆四轮转向控制方法。
二、预瞄驾驶员模型预瞄驾驶员模型是一种能够反映驾驶员预瞄行为和操作意图的模型。
该模型基于驾驶员在驾驶过程中对前方道路的预判，通过预测车辆未来的运动状态，为四轮转向系统提供控制指令。
在本文中，我们采用了一种先进的预瞄驾驶员模型，该模型能够准确反映驾驶员的操纵意图和车辆的动力学特性。
三、车辆四轮转向系统车辆四轮转向系统是一种能够独立控制四个车轮转向角度的底盘系统。
通过合理控制四个车轮的转向角度，可以提高车辆的操控性能和稳定性。
然而，要实现四轮转向系统的最优控制，必须考虑驾驶员的预瞄行为和操作意图。
因此，我们将预瞄驾驶员模型与四轮转向系统相结合，提出了一种基于预瞄驾驶员模型的四轮转向控制方法。
四、控制方法本文提出的基于预瞄驾驶员模型的车辆四轮转向控制方法主要包括以下几个步骤：1. 预瞄行为分析：通过预瞄驾驶员模型分析驾驶员的预瞄行为和操作意图，预测车辆未来的运动状态。
2. 控制器设计：根据车辆动力学模型和驾驶员预瞄行为分析结果，设计一种能够实时调整四个车轮转向角度的控制器。
3. 实时控制：将控制器的输出作为四轮转向系统的输入，实时调整四个车轮的转向角度，使车辆按照驾驶员的意图进行运动。
4. 反馈调整：通过传感器实时获取车辆的运动状态信息，将实际运动状态与预期运动状态进行比较，根据比较结果对控制器进行反馈调整，以提高控制精度。
五、实验与分析为了验证本文提出的基于预瞄驾驶员模型的车辆四轮转向控制方法的有效性，我们进行了大量的实验。
实验结果表明，该方法能够显著提高车辆的操控性能和稳定性，降低车辆的侧倾和俯仰角度。
线控四轮转向系统的结构和原理-概述说明以及解释1.引言1.1 概述线控四轮转向系统是一种先进的汽车转向技术，通过控制车辆的四个轮子分别转向，实现更加灵活和稳定的转向效果。
与传统的前后轮联动转向系统相比，线控四轮转向系统可以提升车辆的操控性和行驶稳定性，同时也能够实现更小的转弯半径和更高的转向效率。
该系统通过电子控制单元（ECU）来实现对车辆转向的精准控制，根据车辆速度、转向角度、操控输入等参数，动态调整四个轮子的转向角度，从而使车辆实现更加灵敏和平稳的转向操作。
此外，线控四轮转向系统还可以根据不同的行驶状态和路况，自动调整转向参数，提升车辆的驾驶安全性和舒适性。
在未来的汽车发展中，线控四轮转向系统将成为越来越重要的技术，为驾驶员提供更加便捷和安全的驾驶体验，同时也有助于提升汽车的燃油经济性和环保性能。
通过深入了解线控四轮转向系统的结构和原理，我们可以更好地理解其优势和应用前景，为未来的汽车发展指明方向。
1.2 文章结构文章结构部分的内容如下：文章结构部分旨在介绍本文的整体结构和各个章节的内容安排。
本文主要分为引言、正文和结论三个部分。
在引言部分，我们将概述线控四轮转向系统的基本概念和重要性，介绍文章的结构和目的，旨在引导读者对本文进行初步了解和认识。
在正文部分，我们将详细介绍线控四轮转向系统的概述、结构和原理，包括系统的组成部分、工作原理和技术特点，以及系统在汽车行驶中的作用和应用场景。
在结论部分，我们将对本文进行总结，概括线控四轮转向系统的关键信息和特点，展望其未来的发展方向和应用前景，为读者提供对该系统的深入理解和思考。
通过以上内容安排，本文将全面介绍线控四轮转向系统的结构和原理，帮助读者深入了解和掌握该技术的核心知识和应用价值。
1.3 目的目的部分：本文旨在深入探讨线控四轮转向系统的结构和原理，旨在帮助读者更好地理解这一先进的汽车转向技术。
通过对线控四轮转向系统的概述、结构和原理进行分析和解释，读者将能够全面了解该系统的工作原理和优势，从而对其应用前景有更清晰的认识。

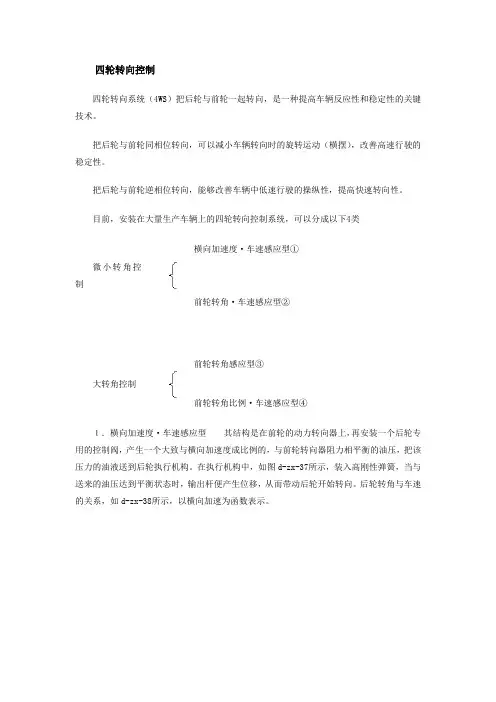

四轮转向控制四轮转向系统（4WS）把后轮与前轮一起转向，是一种提高车辆反应性和稳定性的关键技术。
把后轮与前轮同相位转向，可以减小车辆转向时的旋转运动（横摆），改善高速行驶的稳定性。
把后轮与前轮逆相位转向，能够改善车辆中低速行驶的操纵性，提高快速转向性。
目前，安装在大量生产车辆上的四轮转向控制系统，可以分成以下4类横向加速度·车速感应型①微小转角控制前轮转角·车速感应型②前轮转角感应型③大转角控制前轮转角比例·车速感应型④１．横向加速度·车速感应型其结构是在前轮的动力转向器上，再安装一个后轮专用的控制阀，产生一个大致与横向加速度成比例的，与前轮转向器阻力相平衡的油压，把该压力的油液送到后轮执行机构。
在执行机构中，如图d-zx-37所示，装入高刚性弹簧，当与送来的油压达到平衡状态时，输出杆便产生位移，从而带动后轮开始转向。
后轮转角与车速的关系，如d-zx-38所示，以横向加速为函数表示。
1.储油罐2.泵3.前动力缸4.分配阀5.后动力缸6.弹簧7.控制器8.电磁阀2．前轮转角，车速感应型在该系统中，从油泵出来的油液直接流入图d-zx-39的电磁阀，车速传感器10，转角传感器11分别将车速和前轮转角信号输入计算机。
按计算机指令，控制油液流入后轮执行机构。
其后轮转角特性见图d-zx-401.储油罐2.泵3.前动力缸4.分配阀5.后动力缸6.弹簧7.控制器8.电磁阀9.切断阀10.车速传感器11.转角传感器。
３．前轮转角感应型为了把前轮转角传给后轮，在前轮齿轮齿条式转向器的齿条轴上，安装了后轮转向齿轮，其角位移，通过中间传动轴，传给后轮转向器。
后轮具有小转角同相转向，大转角逆相转向的功能。
在微小转向的高速行驶时，形成了同相转向，获得了行驶稳定性，在大转角转向的极低速行驶时，变成逆相转向，获得了小半径转向性能。
４．前轮转角比例车速感应型在动力传至后轮转向轴之前，与前者基本相同，但后轮的执行机构由相位控制部分和动力补助部分构成。
线控四轮转向系统的研究综述及技术总结近年来，随着科技的不断发展，机器人技术已经发展成为一个非常热门的领域。
其中，线控四轮转向系统技术的研究已经受到了越来越多的关注。
本文旨在对此类技术的研究进行综述，并对其中几种典型技术进行总结和探讨。
一、线控四轮转向系统的定义与特点线控四轮转向系统是机器人的一个重要部件，主要用于控制机器人的行驶方向。
它的主要特点是与车辆发动机并无直接的机械连接，而是通过电子线控系统实现转向的控制。
二、线控四轮转向系统技术的发展历程线控四轮转向技术最初出现于上世纪70年代后期，当时主要用于汽车的制动系统中。
到了80年代，此技术开始向轮胎转向控制领域扩展，成为了轮胎转向控制系统不可或缺的组成部分。
而随着数字化技术的不断发展，线控四轮转向系统的精度和速度得到了大幅提升。
三、线控四轮转向系统技术的类型1. 前轮转向类型：该类型的系统将前轮作为控制方向的主导部件，能够实现车辆的小半径转弯。
但是在高速行驶时显得力不从心。
2. 后轮转向类型：该类型的系统将后轮作为控制方向的主导部件，能够在高速行驶时实现更好的稳定性。
3. 四轮转向类型：该类型的系统能够实现前、后轮同时转向，从而大幅提高车辆的操控性和稳定性。
四、线控四轮转向系统的优缺点线控四轮转向系统的优点主要体现在其能够提高车辆的操控性，减小车身侧倾，提高车辆的稳定性和安全性。
缺点在于其成本较高，而且维护和保养相对困难。
五、结论线控四轮转向系统技术的研究是现代机器人技术的重要组成部分，其可以提高机器人的行驶稳定性和操控性。
但是目前该技术在成本和维护等方面还存在问题，需要进一步的研究和探索。
在今后的研究中，我们希望能够不断地完善技术，提高其的可靠性和实用性。
六、线控四轮转向系统技术的应用领域线控四轮转向系统技术的应用领域非常广泛，主要包括汽车制造、机械制造、工业自动化等领域。
在汽车制造领域中，四轮转向技术已经逐渐普及，许多高端品牌的汽车甚至都将其作为标配。
四轮转向原理
四轮转向是一种汽车转向系统，它可以使车辆在低速行驶时更加灵活，同时在高速行驶时更加稳定。
四轮转向的原理是通过控制车轮的转向
角度，来改变车辆的行驶方向和半径。
四轮转向的主要原理是通过控制车轮的转向角度来改变车辆的行驶方
向和半径。
在传统的前轮转向系统中，只有前轮可以转向，而后轮则
保持直线行驶。
而在四轮转向系统中，后轮也可以转向，从而使车辆
的转弯半径更小，更加灵活。
四轮转向系统通常分为两种类型：主动式和被动式。
主动式四轮转向
系统是通过电子控制单元（ECU）来控制车轮的转向角度，从而改变
车辆的行驶方向和半径。
被动式四轮转向系统则是通过机械装置来控
制车轮的转向角度，例如通过一个机械连杆将前轮和后轮连接起来，
从而使后轮跟随前轮转向。
四轮转向系统的优点是可以使车辆在低速行驶时更加灵活，同时在高
速行驶时更加稳定。
在低速行驶时，四轮转向可以使车辆更容易地转弯，从而更容易地通过狭窄的道路和停车位。
在高速行驶时，四轮转
向可以使车辆更加稳定，从而减少车辆的侧倾和摇晃。
四轮转向系统的缺点是成本较高，同时也需要更多的维护和保养。
此外，四轮转向系统也会增加车辆的重量和复杂性，从而影响车辆的燃油经济性和性能。
总的来说，四轮转向是一种先进的汽车转向系统，它可以使车辆更加灵活和稳定。
虽然它有一些缺点，但随着技术的不断发展，四轮转向系统将会越来越普及，成为未来汽车的主流转向系统。
《基于预瞄驾驶员模型的车辆四轮转向控制方法》篇一一、引言随着汽车工业的快速发展，车辆动力学控制技术已经成为提升汽车安全性能、驾驶稳定性和乘坐舒适性的关键技术之一。
其中，四轮转向技术因其能够显著改善车辆的操控性能和稳定性，逐渐受到广泛关注。
本文旨在研究基于预瞄驾驶员模型的车辆四轮转向控制方法，以期提高车辆行驶的安全性和稳定性。
二、预瞄驾驶员模型预瞄驾驶员模型是一种基于驾驶员操作意图的模型，通过模拟驾驶员的预瞄行为，预测车辆未来的行驶轨迹和状态。
该模型能够实时获取驾驶员的转向指令和车速等信息，为四轮转向控制提供重要的参考依据。
三、四轮转向系统概述四轮转向系统是指车辆的四个车轮均具备转向功能的系统。
相比传统的二轮转向系统，四轮转向系统能够更好地改善车辆的操控性能和稳定性。
在四轮转向控制中，需要根据车辆的当前状态和驾驶员的转向意图，合理分配四个车轮的转向角度，以实现车辆的稳定行驶。
四、基于预瞄驾驶员模型的四轮转向控制方法基于预瞄驾驶员模型的四轮转向控制方法主要包括以下几个步骤：1. 预瞄驾驶员模型的建立：根据驾驶员的转向指令和车速等信息，建立预瞄驾驶员模型。
该模型能够预测车辆未来的行驶轨迹和状态，为四轮转向控制提供重要的参考依据。
2. 车辆状态的获取：通过传感器等设备实时获取车辆的当前状态，包括车速、轮胎力等参数。
3. 转向意图的识别：根据驾驶员的转向指令和车辆状态，识别出驾驶员的转向意图。
这可以通过分析驾驶员的转向速度、加速度等参数来实现。
4. 四轮转向角度的计算：根据预瞄驾驶员模型、车辆状态和转向意图，计算四个车轮的转向角度。
这需要考虑到车辆的动态性能、轮胎力学等因素，以实现车辆的稳定行驶。
5. 控制策略的实现：将计算得到的四轮转向角度转换为电机或液压系统的控制信号，实现对四个车轮的精确控制。
同时，还需要考虑到车辆的稳定性和乘坐舒适性等因素，以实现最优的控制效果。
五、实验与分析为了验证基于预瞄驾驶员模型的四轮转向控制方法的有效性，我们进行了大量的实验。
第六章电控动力转向与四轮转向系统一、教学目的和基本要求通过此章内容的教学，让学生了解对转向系统的要求和动力转向系统分类；掌握传统动力转向系统、液压式电控动力转向系统、电动式电控动力转向系统的结构与工作原理；了解四轮转向控制系统（4WS）的转向特性、转向角比例控制及横摆角速度比例控制系统的组成、控制状态和控制逻辑。
二、教学内容及课时安排第一节概述理论教学：1学时。
第二节液压式电控动力转向系统理论教学：2学时。
第三节电动式电控动力转向系统理论教学：2学时；电控动力转向的拆检实践技能：4学时。
第四节四轮转向控制系统理论教学：1学时。
三、教学重点及难点重点：传统动力转向系统、液压式电控动力转向系统、电动式电控动力转向系统的结构与工作原理。
难点：四轮转向控制系统（4WS）车的转向特性、转向角比例控制及横摆角速度比例控制系统的组成、控制状态和控制逻辑。
四、教学基本方法和教学过程此内容采用理实一体化教学方法，对动力转向系统的结构与工作原理内容的授课采用先理论后实践的方法。
五、作业1．液压式电控动力转向系统工作原理2．电动式电控动力转向系统的结构与工作原理3．四轮转向控制系统（4WS）车的转向特性4．四轮转向控制系统转向角比例控制及横摆角速度比例控制系统的组成第六章电控动力转向与四轮转向系统第一节概述一、对转向系统的要求二、动力转向系统的分类机械转向系统按转向的能源不同动力转向系统传统动力转向系统：设计缺陷按控制方式不同电子控制转向系统：EPS三、传统动力转向系统的结构与工作原理1. 传统液压动力转向系统传统液压动力转向系统的组成，如图7-1所示。
Array⑴转向液压泵⑵转向动力缸⑶转向控制阀2.传统液压动力转向系统结构形式分开式——转向器、转向动力缸和转向控制阀三者分开布置半分开式——是将转向动力缸和转向控制阀组合制成整体整体式——将转向控制阀、转向动力缸和机械转向器三者组合成一个整体⑵整体式和半分开式按照转向控制阀的形式不同可分为：滑阀式瓣阀式转阀式3.整体式液压动力转向系统的结构和工作原理⑴整体滑阀式液压动力转向系统液压动力转向系统的组成如图7-3所示。
一、概述四轮转向车辆是一种采用前后轮轮胎转向的车辆类型，可以提高车辆的操控性和稳定性。
路径跟踪控制是指车辆在驾驶过程中能够按照预定的路径进行行驶，使得车辆在既定的轨迹上行驶。
对四轮转向车辆路径跟踪控制策略进行研究对于提高车辆操控性非常重要。
二、四轮转向车辆的特点1. 四轮转向系统的工作原理四轮转向车辆通过同时转动前后轮，使得车辆在转弯时可以更加平稳，并提高车辆的操控性能。
2. 路径跟踪控制在四轮转向车辆上的意义对于四轮转向车辆来说，路径跟踪控制可以实现车辆按照预定的轨迹行驶，提高车辆的稳定性，并且可以减小驾驶员的操控难度。
三、四轮转向车辆路径跟踪控制的研究现状目前针对四轮转向车辆路径跟踪控制的研究已经得到了一定的进展，一些学者基于车辆动力学模型和控制理论，提出了不同的路径跟踪控制策略，并在实际的四轮转向车辆上进行了验证。
但是现阶段仍然存在许多挑战，例如在不同路况下的控制策略调节、动态性能的优化等方面尚待深入研究。
四、四轮转向车辆路径跟踪控制的关键技术与方法1. 车辆动力学建模基于车辆动力学建模，可以实现对四轮转向车辆的横向和纵向动力学特性进行描述，为路径跟踪控制策略的制定奠定基础。
2. 控制策略选择针对四轮转向车辆路径跟踪控制，可以采用模型预测控制、PID控制等不同的控制策略，对车辆进行路径跟踪控制。
3. 仿真与实验验证为了验证路径跟踪控制策略的有效性，需要进行车辆控制系统的仿真与实验验证，对路径跟踪效果进行评估。
五、四轮转向车辆路径跟踪控制策略的研究方向在未来的研究中，四轮转向车辆路径跟踪控制的研究可以从以下几个方面展开：1. 场景感知与决策结合车辆的场景感知能力和智能决策技术，实现对不同路况下的路径跟踪控制的智能化调节。
2. 优化控制算法进一步优化路径跟踪控制策略，提高车辆在复杂路况下的路径跟踪性能。
3. 车辆动力学特性研究针对四轮转向车辆的特性，深入研究其横向和纵向动力学特性，为路径跟踪控制的制定提供更加准确的模型。
