第1章绪论1.1电动助力转向系统概述随着科学技术的飞速发展，汽车各方面的性能都有了很大的发展，但同时人们对汽车的性能也有了更高的要求。
为了取得更好的汽车性能，充分利用机械和电子两方面的优势，提供机电一体化的解决方案，日益被业界人士推崇为有效的应对策略。
虽然汽车是机械技术的完美再现，但是由于机械技术在短期内不会再有很大的突破，而电子技术正越来越体现出其相对而言更优越的地方，所以研制机、电相结合的汽车相关部件正成为当前的主要趋势。
转向系统作为汽车的一个重要组成部分，也同样顺应这样的发展趋势。
就目前而言，应当说也已经找到了比较完美的解决方案。
汽车助力转向系统是用于改变或保持汽车行驶方向的专门机构。
其作用是使汽车在行驶过程中能够按照驾驶员的意图，适时地改变其行驶方向，能与行驶系统配合共同保持汽车持续稳定地行驶。
汽车方向盘助力系统经历了从机械助力到液压助力(hydraulic Power steering HPS)再到电子液压助力系统(electric hydraulic power steering EHPS)这三个阶段的演变。
经过多年的探索，电动助力转向（Electric Power Steering ，简称EPS）作为一种全新的动力转向模式走入了业界的视野，并且很快成为动力转向系统研究与开发的的热点。
由于电动助力转向系统相对于液压动力转向系统有着诸多的优点，因此电动助力转向系统及其相关配套的部件的研究与开发正愈来愈备受各主要汽车生产企业的青睐。
电动助力转向系统（EPS，Electric Power Steering）是未来转向系统的发展方向。
该系统由电动助力机直接提供转向助力，省去了液压动力转向系统所必需的动力转向油泵、软管、液压油、传送带和装于发动机上的皮带轮，既节省能量，又保护了环境。
另外，电动助力转向系统还具有调整简单、装配灵活以及在多种状况下都能提供转向助力的特点。
正是因为由于有了这些优点，电动助力转向系统作为一种新的转向技术，部分取代了液压动力转向系统(Hydraulic Power Steering，简称HPS)。
电动助力转向系统工作原理电动助力转向系统是现代汽车上常见的一种辅助驾驶系统，它通过电力辅助驾驶员转动方向盘，提供更轻松的转向操作。
本文将详细介绍电动助力转向系统的工作原理。
电动助力转向系统主要由电机、传感器、控制器和转向助力装置组成。
当驾驶员转动方向盘时，传感器会感知到方向盘的转动角度和力度，并将这些信息传送给控制器。
控制器根据传感器的信号来判断驾驶员的意图，然后通过控制电机的工作状态来提供相应的转向助力。
电动助力转向系统的工作原理可以简单描述为，当驾驶员施加力量转动方向盘时，传感器感知到了这一动作，并将信号传送给控制器。
控制器根据传感器信号来判断驾驶员的转向意图，然后控制电机的工作状态来提供相应的转向助力。
电机通过转向助力装置作用于转向机构，从而减小驾驶员需要施加的转向力，使转向操作更加轻松。
电动助力转向系统的工作原理可以通过以下几个方面来解释：首先，传感器感知驾驶员的转向操作。
传感器能够感知方向盘的转动角度和力度，将这些信息传送给控制器。
其次，控制器判断驾驶员的转向意图。
控制器通过分析传感器传来的信号，来判断驾驶员的转向意图，然后控制电机的工作状态。
最后，电机提供相应的转向助力。
根据控制器的指令，电机通过转向助力装置作用于转向机构，提供相应的转向助力，减小驾驶员需要施加的转向力。
总的来说，电动助力转向系统通过传感器感知驾驶员的转向操作，控制器判断驾驶员的转向意图，并通过电机提供相应的转向助力，从而使转向操作更加轻松。
这种系统在提高驾驶舒适性的同时，也提高了驾驶安全性，是现代汽车上不可或缺的重要辅助系统之一。
以上就是电动助力转向系统的工作原理，希望能对大家有所帮助。
新能源汽车电动助力转向系统的工作原理大家好，今天我要给大家讲解一下新能源汽车电动助力转向系统的工作原理。
我们要明白什么是电动助力转向系统。
电动助力转向系统，简称EPS,是一种利用电机提供动力辅助的转向系统。
它可以减轻驾驶员的驾驶负担，提高行驶舒适性和安全性。
那么，电动助力转向系统是如何工作的呢？接下来，我将从三个方面来给大家详细介绍。
一、电动助力转向系统的结构电动助力转向系统主要由以下几个部分组成：电机、减速器、传感器、控制器和执行器。
下面，我将逐一给大家讲解这些部分的作用。
1. 电机电机是电动助力转向系统的核心部件，它负责将电能转化为机械能，为转向提供动力。
电机的输出功率大小直接影响到转向的响应速度和力度。
2. 减速器减速器是连接电机和执行器的部件，它的作用是将高速运转的电机转速降低，以便更好地控制转向力度。
减速器的种类有很多，常见的有齿轮减速器、蜗轮蜗杆减速器等。
3. 传感器传感器是用来检测车辆行驶状态的装置，它可以将转向角度、车速等信息传递给控制器。
常见的传感器有霍尔传感器、磁电感应传感器等。
4. 控制器控制器是电动助力转向系统的大脑，它根据传感器采集到的信息，对电机进行控制，以实现最佳的转向效果。
控制器的性能直接影响到转向系统的稳定性和可靠性。
5. 执行器执行器是将控制器发出的指令转化为实际动作的部分，它负责驱动车轮转动，从而改变车辆的行驶方向。
执行器的种类有很多，常见的有电子液压助力转向器、电子机械助力转向器等。
二、电动助力转向系统的工作过程电动助力转向系统的工作过程可以分为以下几个阶段：1. 感知阶段当驾驶员转动方向盘时，传感器会感知到这一动作，并将相关信息传递给控制器。
这个阶段的目的是确保传感器能够准确地捕捉到驾驶员的操作意图。
2. 计算阶段控制器根据传感器采集到的信息，结合车辆的实际状态(如车速、发动机转速等),计算出最佳的电机输出功率和转矩。
这个阶段的目的是确保电动助力转向系统能够根据驾驶员的需求和车辆的实际情况，提供合适的转向助力。
汽车电动助力转向系统引言汽车电动助力转向系统是一种先进的技术，旨在提供更轻松的驾驶体验和更高的驾驶平安性。
本文将对汽车电动助力转向系统进行综合介绍，包括其原理、功能、优势以及开展前景。
1. 原理汽车电动助力转向系统通过电动机的力量来辅助转向操作。
传统的液压助力转向系统将液体通过泵送到助力转向器以增加转向轮的转向力量，而电动助力转向系统那么通过电动机转动转向轮来到达同样的效果。
2. 功能汽车电动助力转向系统具有多种功能，以下是其主要功能：2.1 转向助力最根本的功能是提供转向助力，通过电动助力转向系统，驾驶员无需用力过多就能完成转向动作。
这使得操控汽车更加轻松和灵巧，特别是在低速行驶和停车时。
2.2 主动回正电动助力转向系统还具有主动回正功能，即在转向操作完成后，系统会自动将方向盘调整到中性位置。
这种功能提高了汽车的稳定性和驾驶平安性。
2.3 转向感知电动助力转向系统能够感知驾驶员的转向意图，并根据驾驶环境和车辆状态进行相应的调整。
例如，当驾驶员在高速公路上进行快速转向时，系统可以提供更多的助力，以增加操控的稳定性。
3. 优势相比传统的液压助力转向系统，汽车电动助力转向系统具有以下优势：3.1 能量效率电动助力转向系统采用电动机作为动力来源，相比液压系统的泵，其能量损失更小，能够提供更高的能量效率和更低的油耗。
3.2 精确性和可调性由于电动助力转向系统采用电子控制，具有更高的精确性和可调性。
驾驶员可以根据个人喜好和驾驶条件对助力的大小进行调整。
3.3 故障检测和自诊断功能电动助力转向系统具有自动故障检测和自诊断功能。
当系统出现问题时，它能够及时发出警告并提供相应的故障代码，方便修复和维护。
4. 开展前景随着汽车科技的不断开展，汽车电动助力转向系统将会越来越普及。
它能够提高驾驶平安性，减少驾驶负担，提升驾驶体验，是未来汽车开展的趋势。
结论汽车电动助力转向系统是一项重要的汽车技术创新。
它通过电动助力的方式提供更加轻松和精确的驾驶操控体验，并具有更高的能量效率和可调性。
汽车EPS(电动助力转向系统)市场发展现状简介汽车EPS(电动助力转向系统)是一种通过电动辅助装置帮助驾驶员转动方向盘的系统。
近年来，汽车EPS市场呈现出快速发展的趋势。
本文将对汽车EPS市场发展现状进行分析。
市场规模和增长趋势近年来，汽车EPS市场规模不断扩大，主要受益于以下几个因素：1.技术进步和创新：随着科技的进步，汽车EPS系统的性能和可靠性不断提高，使得更多的汽车制造商开始采用EPS系统，从而推动了市场的增长。
2.能源效率和环保要求：汽车EPS系统相比传统的液压助力转向系统具有更高的能源效率和环保性能，因此受到环保要求的推动，市场需求逐渐增加。
3.消费者需求变化：消费者对驾驶舒适性和操控性的要求不断提高，汽车EPS系统能够提供更为平稳和精准的操控感受，因此深受消费者的青睐。
据市场调研数据显示，汽车EPS市场在过去几年中保持着平均每年10%以上的增长率，预计未来几年市场增长趋势将保持稳定。
市场竞争态势汽车EPS市场竞争激烈，主要的竞争者包括市场领导者和新兴的本土制造商。
市场领导者通过其先进的技术和广泛的市场渠道保持竞争优势，而新兴本土制造商通过低成本和本土化优势进一步加剧了市场的竞争。
此外，市场中还涌现出许多创业公司，它们专注于开发特定类型的汽车EPS系统，如高端豪华车型、新能源汽车等，以满足不同细分市场的需求。
市场竞争的主要关注点包括产品性能、价格、售后服务和品牌认知度。
在这些方面，市场领导者通常具有一定的优势，但随着新兴本土制造商和创业公司的崛起，市场竞争格局可能会发生变化。
市场前景和发展趋势未来，汽车EPS市场有以下几个发展趋势：1.智能化和自动化：随着智能驾驶技术的发展，汽车EPS系统有望实现更高级的自动化功能，如自适应转向、自动泊车等。
这将进一步提升驾驶安全性和操控体验，同时也为汽车EPS市场带来更大的增长潜力。
2.新能源汽车的快速增长：随着新能源汽车市场的快速增长，汽车EPS系统在新能源汽车中的应用也将逐渐增加。
第1篇一、实验目的本次实验旨在了解电动助力转向系统（EPS）的工作原理、性能特点以及与传统液压助力转向系统的差异。
通过实验，验证EPS在提高转向效率、降低能耗、提升驾驶舒适性和安全性等方面的优势。
二、实验原理电动助力转向系统（EPS）是一种利用电动机作为动力源的新型动力转向装置。
与传统液压助力转向系统相比，EPS省去了液压泵、油管等液压部件，采用电机直接驱动转向机构，从而实现转向助力。
EPS系统主要由以下几部分组成：1. 信号传感装置：包括扭矩传感器、转角传感器和车速传感器，用于检测驾驶员的转向意图、方向盘转角和车速等信息。
2. 转向助力机构：包括电机、减速器、离合器等，用于根据驾驶员的转向意图和车速，提供相应的转向助力。
3. 电子控制单元（ECU）：根据扭矩传感器、转角传感器和车速传感器的信号，控制电机的旋转方向和助力电流的大小，实现实时助力转向。
三、实验内容1. EPS系统组成及工作原理讲解。
2. EPS系统与传统液压助力转向系统的对比实验。
3. EPS系统在不同车速下的转向助力性能测试。
4. EPS系统在转向过程中抗干扰性能测试。
四、实验步骤1. 准备实验设备：EPS系统实验平台、扭矩传感器、转角传感器、车速传感器、数据采集器等。
2. 搭建实验平台，连接实验设备。
3. 根据实验要求，设置实验参数。
4. 进行EPS系统与传统液压助力转向系统的对比实验，记录数据。
5. 在不同车速下进行EPS系统的转向助力性能测试，记录数据。
6. 在转向过程中进行EPS系统的抗干扰性能测试，记录数据。
7. 分析实验数据，得出结论。
五、实验结果与分析1. EPS系统与传统液压助力转向系统的对比实验结果显示，EPS系统在转向效率、能耗、驾驶舒适性和安全性等方面均优于传统液压助力转向系统。
2. EPS系统在不同车速下的转向助力性能测试结果显示，EPS系统在不同车速下均能提供稳定的转向助力，且转向助力大小与车速成正比。

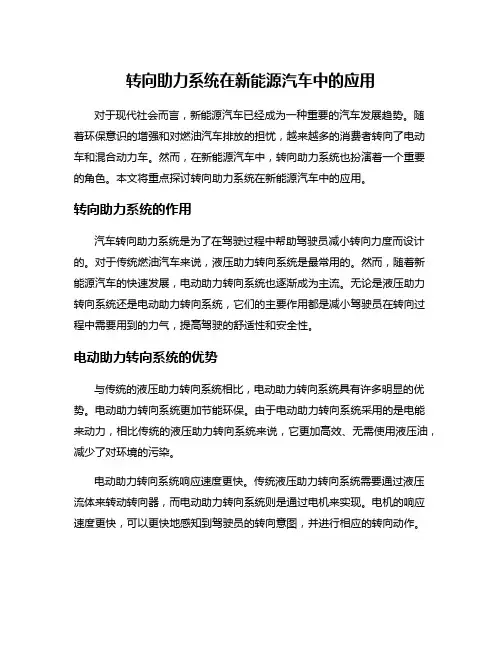

转向助力系统在新能源汽车中的应用对于现代社会而言，新能源汽车已经成为一种重要的汽车发展趋势。
随着环保意识的增强和对燃油汽车排放的担忧，越来越多的消费者转向了电动车和混合动力车。
然而，在新能源汽车中，转向助力系统也扮演着一个重要的角色。
本文将重点探讨转向助力系统在新能源汽车中的应用。
转向助力系统的作用汽车转向助力系统是为了在驾驶过程中帮助驾驶员减小转向力度而设计的。
对于传统燃油汽车来说，液压助力转向系统是最常用的。
然而，随着新能源汽车的快速发展，电动助力转向系统也逐渐成为主流。
无论是液压助力转向系统还是电动助力转向系统，它们的主要作用都是减小驾驶员在转向过程中需要用到的力气，提高驾驶的舒适性和安全性。
电动助力转向系统的优势与传统的液压助力转向系统相比，电动助力转向系统具有许多明显的优势。
电动助力转向系统更加节能环保。
由于电动助力转向系统采用的是电能来动力，相比传统的液压助力转向系统来说，它更加高效、无需使用液压油，减少了对环境的污染。
电动助力转向系统响应速度更快。
传统液压助力转向系统需要通过液压流体来转动转向器，而电动助力转向系统则是通过电机来实现。
电机的响应速度更快，可以更快地感知到驾驶员的转向意图，并进行相应的转向动作。
电动助力转向系统具有更高的可靠性。
由于电动助力转向系统不需要使用液压油，减少了系统的故障率。
电动助力转向系统还可以通过电子控制单元实现对转向力度的调节，提高了驾驶的安全性和稳定性。
新能源汽车中的优化设计为了进一步提高新能源汽车的性能和驾驶舒适性，转向助力系统也进行了一系列的优化设计。
新能源汽车中的转向助力系统与车辆的动力系统进行了协同设计。
通过与电动机、电池和其他关键部件的配合，转向助力系统可以更好地适应新能源汽车的特性，提供更加精准的操控和驾驶体验。
新能源汽车中的转向助力系统还加入了智能化的元素。
通过与车辆的感知系统相连接，转向助力系统可以实时感知到驾驶条件的变化，并做出相应的调整。
电动转向助力系的组成与作用
电动转向助力系统由电动助力转向机、电动助力转向控制单元、转向角传感器、转向力传感器、转向助力电机、转向助力泵等组成。
1. 电动助力转向机：它是整个系统的核心部件，负责控制转向力的产生和传输。
根据驾驶员的转向需求，通过电动助力转向控制单元控制电动助力转向机输出合适的转向力，提供转向辅助。
2. 电动助力转向控制单元：它是整个系统的控制中心，负责接收和处理来自传感器的信号，根据驾驶员的转向输入，控制电动助力转向机输出合适的转向力。
3. 转向角传感器：用于感知转向角度，将转向角度信息传输给电动助力转向控制单元，以便系统根据转向角度调整转向助力力度。
4. 转向力传感器：用于感知驾驶员的转向力，将转向力信息传输给电动助力转向控制单元，以便系统根据转向力调整转向助力力度。
5. 转向助力电机：负责提供转向助力，根据电动助力转向控制单元的指令，控制转向助力的大小和方向，使驾驶操作更加轻松。
6. 转向助力泵：用于提供液压助力，为转向助力系统提供液压动力。
电动转向助力系统的作用是帮助驾驶员更轻松地操控车辆，减小驾驶员的转向力，并提供更准确、稳定的转向力反馈。
它可以根据驾驶员的转向需求，自动调整转向助力的大小和方向，提高车辆的操
控性和稳定性，提供更好的驾驶体验。
此外，电动转向助力系统还可以根据驾驶环境和驾驶条件的变化，自动调整转向助力的特性，提高安全性和舒适性。
电动助力转向系统(EPS)EPS就是英文（Electric Power Steering）的缩写,即电动助力转向系统。
电动助力转向系统是汽车转向系统的发展方向。
该系统由电动助力机直接提供转向助力，省去了液压动力转向系统所必需的动力转向油泵、软管、液压油、传送带和装于发动机上的皮带轮，既节省能量，又保护了环境。
另外，还具有调整简单、装配灵活以及在多种状况下都能提供转向助力的特点。
正是有了这些优点，电动助力转向系统作为一种新的转向技术，将挑战大家都非常熟知的、已具有50多年历史的液压转向系统。
驾驶员在操纵方向盘进行转向时，转矩传感器检测到转向盘的转向以及转矩的大小，将电压信号输送到电子控制单元，电子控制单元根据转矩传感器检测到的转距电压信号、转动方向和车速信号等，向电动机控制器发出指令，使电动机输出相应大小和方向的转向助力转矩，从而产生辅助动力。
汽车不转向时，电子控制单元不向电动机控制器发出指令，电动机不工作。
EPS系统在国内外的应用状况国外EPS的发展之路：因为微型轿车上狭小的发动机舱空间给液压助力转向系统的安装带来了很大的麻烦，而EPS元件比较少，重量轻，装配方便，比较适合在微型轿车上安装。
因此在国外，EPS系统首先是在微型轿车上发展起来的。
上世纪80年代初期，日本铃木公司首次在其Cervo轿车上安装了EPS系统，随后还应用在其Alto车上。
此后，EPS在日本得到迅速发展。
出于节能环保的考虑，欧、美等国的汽车公司也相继对EPS进行了开发和研究。
虽然比日本晚了10年时间，但是欧美国家的开发力度比较大，所选择的产品类型也有所不同。
日本起初选择了技术相对成熟的有刷电机。
有刷电机比较成熟，在汽车上的应用较广，比如雨刷、车窗等部分，稍做改进就适应了EPS的要求，因此研发周期较短，上世纪80年代末期就开始产业化，主要装配在微型车上。
而欧美则选择了难度较大的无刷电机，但是电子控制系统比较复杂，延长了研发周期。
