长江南京以下深水航道设计最低通航水位初析

通航环境公⽰的内容NANJING MSA BULLETIN第201002期——————————————————————————————————通航环境公⽰的内容●航路情况介绍（深⽔航路宽度、设标维护⽔深；推荐航路或特定航路的宽度、设标维护⽔深；航路变更及航标的变动情况）●重点⽔域情况●⽔上⽔下施⼯作业动态●采砂及捕鱼碍航情况●锚地、停泊区安全管理情况●VTS、AIS运⾏管理情况●通航秩序情况●⽓象⽔⽂情况●主要⽔上交通险情和事故情况●重点时段和重点⽔域海巡艇巡航执法情况●各海事处、执法⼤队的管辖范围及联系⽅式●其他各有关单位：为规范⽔上交通秩序，保障船舶航⾏安全，现将2010年⼆季度长江南京段的通航环境情况公⽰如下：⼀、航路情况介绍南京海事局辖区2010年⼆季度航路、航法均按照《长江江苏段船舶定线制规定（2005）》规定的航路和航法执⾏。

通航⽔域的航路有深⽔航路、推荐航路和专⽤航道，具体情况如下：（⼀）深⽔航路。

长江南京段燕⼦矶以下通航⽔域，深⽔航道以500⽶航道宽度（不⾜500⽶的以实际航宽，但最窄处不低于200⽶）、10.5⽶⽔深为标准；燕⼦矶以上通航⽔域：深⽔航道以500⽶航道宽度（不⾜500⽶的以实际航宽，但最窄处不低于200⽶）、5⽉1⽇⾄9⽉30⽇以7.5⽶（10⽉1⽇⾄次年4⽉30⽇以6.5⽶）⽔深为标准。

（⼆）推荐航路。

长江南京段宝塔⽔道下⼝以下在上⾏航路的外侧设计⼩型船舶的上⾏推荐航路，航路宽度为200⽶，⽔深5.0⽶。

（三）专⽤航道。

长江南京段宝塔⽔道按各⾃靠右航⾏的原则实⾏分道通航，上界为⼋卦洲洲头西⽅⾓三⾓测点270度端线处，下界为天河⼝三⾓测点090度端线处。

宝塔⽔道内扬⼦⽯化专⽤航道实⾏单向航⾏控制。

乌江⽔道全航段为上⾏船舶单向航道，供上⾏⼩型船舶（队）上⾏通过，航道设标宽度为200⽶，设标⽔深为4.5⽶，禁⽌下⾏船舶通过。

⼤胜关⽔道为南京市政府公布的集中式供⽔⽔源地保护区，上、下⼝设置警⽰牌和禁航标志，除海事、公安、航道等排放达标的公务船外，禁⽌其他⼀切船舶进⼊⼤胜关⽔道。

2021年1月第1期总第578期水运工程Port&Waterway EngineeringJan.2021No.1Serial No.578长江南京以下12.5m深水航道治理工程落成洲河段整治效果曲红玲，张冉，马洪亮(华设设计集团股份有限公司，江苏南京210014)摘要：长江南京以下12.5m深水航道二期工程在落成洲河段采用潜堤、丁坝和护底带等航道整治工程，以防止右汉进一步冲刷发展，增强左汉浅段动力，改善航道条件。

为论证落成洲河段整治工程实施后的整治效果，基于实测地形、水文资料，系统对比落成洲河段整治工程实施前后滩槽演变、汉道分流分沙比调整、固滩效果、航道条件改善等。

结果表明，工程实施后，落成洲洲头及丁坝掩护区淤积明显，洲头冲刷后退的态势得到有效遏制，左汉分流比增加约4%，丁坝挑流区流速增加0.2m/s左右，航道水深由10.5m提升至12.5m，整治建筑物总体实现整治意图，但须关注三益桥边滩淤长对深水航道的影响。

关键词：长江南京以下12.5m深水航道；整治效果；滩槽演变；通航条件中图分类号：U617文献标志码：A文章编号：1002-4972(2021)01-0150-06Regulation effect of Luochengzhou waterway of12.5m deepwater channelof the Yangtze River below NanjingQU Hong-ling,ZHANG Ran,MA Hong-liang(China Design Group Co.,Ltd.,Nanjing210014,China)Abstract：The submerged dike,spur dike and bottom protection zone are applied in the Luochengzhou waterway regulation project on the12.5m deepwater channel of the Yangtze River below Nanjing to prevent the right branch from further scouring and development,enhance the power of shallow section of left branch and improve the channel conditions.In order to demonstrate the regulation effect of the implementation of Luochengzhou waterway regulation project,we compare the shoal and channel evolution,the flow and sediment diversion ratios of branched channels,the shoal consolidation effect and the improvement of channel navigation conditions before and after the implementation of the Luochengzhou waterway regulation project based on the measured topographic and hydrological data.The results show that after the implementation of the project,the sediment deposited in the head of sandbar and the shelter area of the spur dike,and the trend of erosion and retreat of the head of sandbar are effectively curbed.The diversion ratio of the left branch increases by about4%,the velocity of flow in the spur dike's pick-up area increases by about0.2m/s,and the water depth increases from10.5m to12.5m.The regulation aims are achieved in general through the regulation buildings,but attention should be paid to the impact of the deposition at Sanyiqiao marginal bank on the deepwater channel.Keywords：12.5m deep channel of the Yangtze River below Nanjing;regulation effect;shoal and channel evolution;navigation condition收稿日期：2020-04-30作者简介：曲红玲（1980—），女，博士，高级工程师，从事水运工程咨询与研究第1期曲红玲，等：长江南京以下12.5m深水航道治理工程落成洲河段整治效果•151•长江南京以下12.5m深水航道建设工程是“十二五”期间全国内河水运投资规模最大、技术最复杂的重大工程⑴。

2013 年 2月第 2 期 总第 476 期水运工程Port & Waterway EngineeringFeb. 2013No. 2 Serial No. 476收稿日期：2012-10-24作者简介：佘俊华（1970—），男，教授级高工，从事航道工程设计和管理工作。

长江南京以下12.5 m 深水航道一期工程建设范围是太仓荡茜闸至南通天生港，全长56 km 。

设计航道尺度为：航宽500 m ，水深12.5 m （理论最低潮面以下）；通航标准为：满足5万吨级集装箱船（实载吃水11.5 m ）全潮、5万吨级散货船和油船乘潮双向通航，兼顾10万吨级散货船及以上海轮减载乘潮通航的要求[1]。

可见，除5万吨级集装箱船可全潮通航外，其余5万吨级及以上船型均需乘潮通过该段航道，对于不同的船型，乘潮水位不同，乘潮历时也不同。

为了充分发挥长江深水航道的航运效益，本文对一期工程河段的乘潮水位进行分析。

1　河段潮汐特性一期工程河段主要受长江口潮汐影响，长江口为中等强度潮汐河口，属于非正规半日潮，一涨一落平均历时12 h 25 min ，一个太阴日24 h 50 min 有两涨两落，且日潮不等，图1为南通天生港的潮位曲线比较。

每年春分至秋分为夜大潮，秋分至次年春分长江南京以下12.5 m深水航道一期工程乘潮水位利用分析佘俊华1,2（1. 长江南京以下深水航道建设工程指挥部，江苏 南京 210017; 2. 四川大学，四川 成都 610065）摘要：长江南京以下12.5 m 深水航道一期工程所在河段为潮汐河段，5万吨级以上船舶需乘潮进出。

根据工程河段的潮汐特性，分析南通天生港至长江口采用一乘进出港和二乘进出港的乘潮历时、不同保证率条件下的乘潮水位，进而分析航行于长江口深水航道的不同吨级的集装箱船、原油船、散货船的乘潮保证率，据此论证一期工程确定的通航标准的合理性。

关键词：深水航道；一期工程；乘潮水位中图分类号：U 61 文献标志码：A 文章编号：1002-4972(2013)02-0001-04Utilization of tide-bound water level of 12.5 m deepwater channel phase I projectof the Yangtze River downstream NanjingSHE Jun-hua 1,2(1. Construction Headquarters of Deepwater Channel of the Yangtze River Downstream Nanjing, Nanjing 210017, China;2. Sichuan University, Chengdu 610065, China)Abstract: The section of Yangtze River downstream Nanjing, where the 12.5 m deepwater channel phase Iproject is located, is a tidal reach, and ships with a tonnage over 50 000 need to pass in and out by tide. Based on thetidal characteristics of the engineering river reach, the duration by tidal current and the tide-bound water levels are analyzed under conditions of different guarantee rates of first and second tide saving time, from Tiansheng Harbor of Nantong to the Yangtze estuary. Furthermore, the guarantee rate for navigation of container ship, crude oil ship, bulkcarriers of different tonnage, and the rationality of the navigation standard of phase I project are demonstrated. Key words: deepwater channel; phase I project; tide-bound water level·长江南京以下12.5 m深水航道建设（3）·• 2 •水运工程2013 年为日大潮。

一、长江航道
长江水道主要有凡家矶水道、乌江水道、大胜关水道、南京水道、大桥水道、宝塔水道、草鞋峡水道、龙潭水道和仪征水道。

分为主航道、副航道、桥区航道、专用航道、小轮航道，总计177.5公里。

（1）主航道
南京燕子矶以下主航道为深水航道，维护水深为最小水深10.5米，航道宽度500米；南京燕子矶以上主航道，最小维护水深为最小水深6.5米。

（2）副航道
与主航道相应，辅助主航道，起到分流主航道通航压力，且航道宽度略小于主航道的航道。

维护水深为4.5米（南京长江大桥4、6孔除外），航道宽度200米。

（3）、桥区航道
桥区航道最小维护水深为实际水深6.5米。

（4）、专用航道
专用航道为宝塔水道，宝塔水道专用航道由扬子乙烯、南化公司、华能电厂专用航道三段组成。

下段维护水深为实际水深10.0米，航道宽度150米（枯水期维护水深常需靠疏浚维持）；中段维护水深为实际水深4.5米，航道宽度100米；上段维护水深为实际水深7米，航道宽度150米。

（5）、小轮航道
小轮航道为大胜关水道，尚未定级，现已禁航。

二、桥梁情况
南京长江大桥净空通航高度32米(以黄海为零的水面基准) 。

南京长江二桥、南京长江三桥等其他长江下游的大桥净空通航高度均大于南京长江大桥净空通航高度。

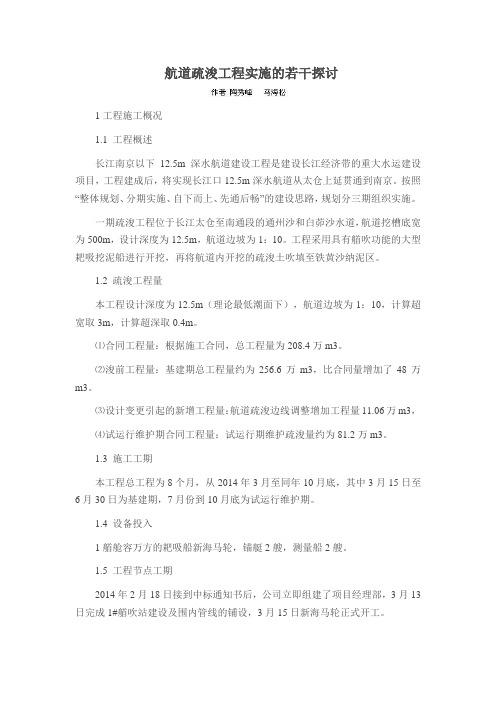

航道疏浚工程实施的若干探讨1工程施工概况1.1 工程概述长江南京以下12.5m深水航道建设工程是建设长江经济带的重大水运建设项目，工程建成后，将实现长江口12.5m深水航道从太仓上延贯通到南京。

按照“整体规划、分期实施、自下而上、先通后畅”的建设思路，规划分三期组织实施。

一期疏浚工程位于长江太仓至南通段的通州沙和白茆沙水道，航道挖槽底宽为500m，设计深度为12.5m，航道边坡为1：10。

工程采用具有艏吹功能的大型耙吸挖泥船进行开挖，再将航道内开挖的疏浚土吹填至铁黄沙纳泥区。

1.2 疏浚工程量本工程设计深度为12.5m（理论最低潮面下），航道边坡为1：10，计算超宽取3m，计算超深取0.4m。

⑴合同工程量：根据施工合同，总工程量为208.4万m3。

⑵浚前工程量：基建期总工程量约为256.6万m3，比合同量增加了48万m3。

⑶设计变更引起的新增工程量：航道疏浚边线调整增加工程量11.06万m3，⑷试运行维护期合同工程量：试运行期维护疏浚量约为81.2万m3。

1.3 施工工期本工程总工程为8个月，从2014年3月至同年10月底，其中3月15日至6月30日为基建期，7月份到10月底为试运行维护期。

1.4 设备投入1艏舱容万方的耙吸船新海马轮，锚艇2艘，测量船2艘。

1.5 工程节点工期2014年2月18日接到中标通知书后，公司立即组建了项目经理部，3月13日完成1#艏吹站建设及围内管线的铺设，3月15日新海马轮正式开工。

首先施工B区，4月23日起同时施工通州沙航道A、B区，并于6月10日开始施工C区。

6月18日通过交工验收测量，6月25日顺利通过疏浚单位工程的质量验收，并于7月9日顺利通过整个一期工程的竣工验收。

从6月19日起，航道疏浚工程随后转入试运行维护阶段，至10月31日整个一期疏浚工程顺利完工。

2施工管理2.1合理安排施工顺序浚前工程量的75%集中在B区，A区占20%，C区仅占5%，因此B区施工进度直接关系到整个基建期的施工进度。

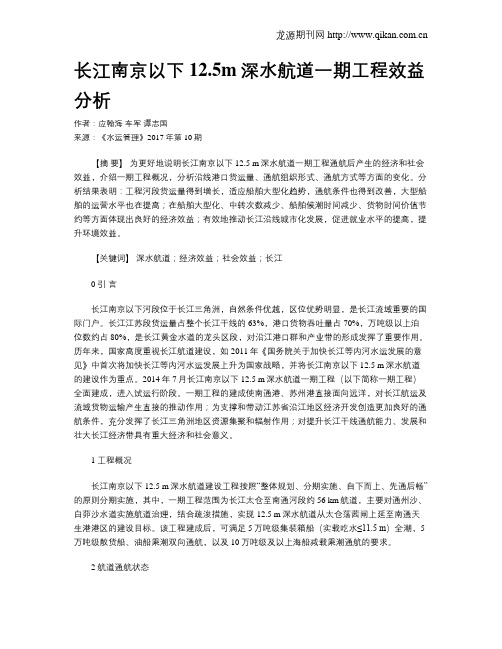

长江南京以下12.5m深水航道一期工程效益分析作者：应翰海车军谭志国来源：《水运管理》2017年第10期【摘要】为更好地说明长江南京以下12.5 m深水航道一期工程通航后产生的经济和社会效益，介绍一期工程概况，分析沿线港口货运量、通航组织形式、通航方式等方面的变化。

分析结果表明：工程河段货运量得到增长，适应船舶大型化趋势，通航条件也得到改善，大型船舶的运营水平也在提高；在船舶大型化、中转次数减少、船舶候潮时间减少、货物时间价值节约等方面体现出良好的经济效益；有效地推动长江沿线城市化发展，促进就业水平的提高，提升环境效益。

【关键词】深水航道；经济效益；社会效益；长江0 引言长江南京以下河段位于长江三角洲，自然条件优越，区位优势明显，是长江流域重要的国际门户。

长江江苏段货运量占整个长江干线的63%，港口货物吞吐量占70%，万吨级以上泊位数约占80%，是长江黄金水道的龙头区段，对沿江港口群和产业带的形成发挥了重要作用。

历年来，国家高度重视长江航道建设，如2011年《国务院关于加快长江等内河水运发展的意见》中首次将加快长江等内河水运发展上升为国家战略，并将长江南京以下12.5 m深水航道的建设作为重点。

2014年7月长江南京以下12.5 m深水航道一期工程（以下简称一期工程）全面建成，进入试运行阶段。

一期工程的建成使南通港、苏州港直接面向远洋，对长江航运及流域货物运输产生直接的推动作用；为支撑和带动江苏省沿江地区经济开发创造更加良好的通航条件，充分发挥了长江三角洲地区资源集聚和辐射作用；对提升长江干线通航能力、发展和壮大长江经济带具有重大经济和社会意义。

1 工程概况长江南京以下12.5 m深水航道建设工程按照“整体规划、分期实施、自下而上、先通后畅”的原则分期实施，其中，一期工程范围为长江太仓至南通河段约56 km航道，主要对通州沙、白茆沙水道实施航道治理，结合疏浚措施，实现12.5 m深水航道从太仓荡茜闸上延至南通天生港港区的建设目标。

12.5米深水航道初通后长江江苏段夜航对策陶立新;曹金海【摘要】伴随着国家建设长江黄金水道方案的实施,结合长江江苏段12.5米深水航道的初通,长江引航实行分段引航模式,长江江苏段夜航于2003年7月正式开通.它的开通给沿江经济发展带来了强劲动力的同时,大型海船夜航成常态化,船舶辨识难度加大,通航环境更加复杂化,船舶夜航安全压力增大.因此,在夜航之前,驾引人员要增强自己的抗压能力,要根据自己特点进行学习,查漏补缺,提高自己的驾引能力和良好的职业心态,做好船舶的夜航引领工作.【期刊名称】《南通航运职业技术学院学报》【年(卷),期】2018(017)001【总页数】4页(P26-29)【关键词】船舶夜航;深水航道;安全航行【作者】陶立新;曹金海【作者单位】长江引航中心镇江引航站, 江苏镇江 212000;长江引航中心镇江引航站, 江苏镇江 212000【正文语种】中文【中图分类】U675.50 引言依靠巨大运能和重要区位优势，长江一直发挥着其他运输方式不可替代的作用，有力地促进了沿江经济带的形成与发展。

为缩短进江海船的运输周期，提高船舶营运效率，助力港航企业发展，长江江苏段夜航于2003年7月正式开通。

[1]长江江苏段夜航的开通给沿江经济发展带来强劲动力的同时，也使得通航环境复杂，船舶夜航安全压力大增。

本文就12.5米深水航道初通后，长江江苏段夜航特点做出了分析，总结概括出江苏段辖区引航的四大特点，并据此提出了相应对策与建议。

1 12.5米深水航道初通后长江江苏段船舶夜航特点1.1 大型海船夜航成常态化近年来，为适应经济新常态，长江流域企业把采用大型船舶减载进江作为降低生产成本的主要方式，且伴随着长江12.5米深水航路初通运行，大型船舶减载进江已趋向常态化，由船舶大型化引起的大宗货源在港口之间的竞争也日趋激烈。

12.5米深水航道的施工，在一定程度上压缩了长江沿线各锚地数量和锚地尺度，导致可供大型海轮锚泊的水域减少，同时也为了进一步扩大水运经济效益，大型海轮进江后一般选择全程夜航靠泊码头。

长江下游南京至浏河口河段沿程设计最低通航水位分析闻云呈;夏云峰;蔡翠苏;张世钊【摘要】随着长江口12.5 m深水航道上延至太仓,为充分发挥长江口深水航道治理工程的效益,更好地发挥长江下游港口和航道的作用,促进长三角地区经济社会协调发展,深水航道上延至南京迫在眉睫.南浏河段河道条件复杂,受径流和潮汐共同作用,现状条件下,要对长江中下游主航道进行经济合理的整治开发必须以确定合理的设计最低通航水位为保证.不受潮汐影响或是受潮汐影响不明显的河段,设计最低通航水位应该用综合历时曲线法来计算取值,受潮汐影响明显的地方采用低潮位累计频率曲线90％来取值,南浏河段受径流、潮汐共同作用,两种方法的适用范围需深入研究.【期刊名称】《水运工程》【年(卷),期】2012(000)003【总页数】5页(P99-103)【关键词】深水航道;设计最低通航水位;综合历时曲线法【作者】闻云呈;夏云峰;蔡翠苏;张世钊【作者单位】南京水利科学研究院,江苏南京210024;南京水利科学研究院,江苏南京210024;中交水运规划设计院有限公司,北京100007;南京水利科学研究院,江苏南京210024【正文语种】中文【中图分类】U612长江干线是世界上运量最大、运输最繁忙的通航河流。

长江南京以下河段位于长江三角洲地区，自然条件优越，区位优势明显，是长江流域重要的国际门户，其战略地位和开发利用价值十分显著。

要对长江中下游主航道进行经济合理的整治开发必须以确定合理的设计最低通航水位为保证。

南浏河段受径流、潮汐共同作用，对设计最低通航水位的研究有助于充分发挥本河段深水航道的综合效益。

1 南浏段自然条件1.1 南浏段概况图1 南京—浏河口河段长江下游黄金水道南京至浏河口河段全长约320 km，总体上以分汊河型为主，河道平面形态呈宽窄相间的藕节状（图1）。

本河段河道宽阔，流路曲折，洲滩众多，河道宽度除局部窄段外，一般在1 km以上，局部宽阔河段，由于水流分散，江中多滩，常形成多支分汊河道。
