译码器和数据选择器实验报告

实验三 译码器和数据选择器

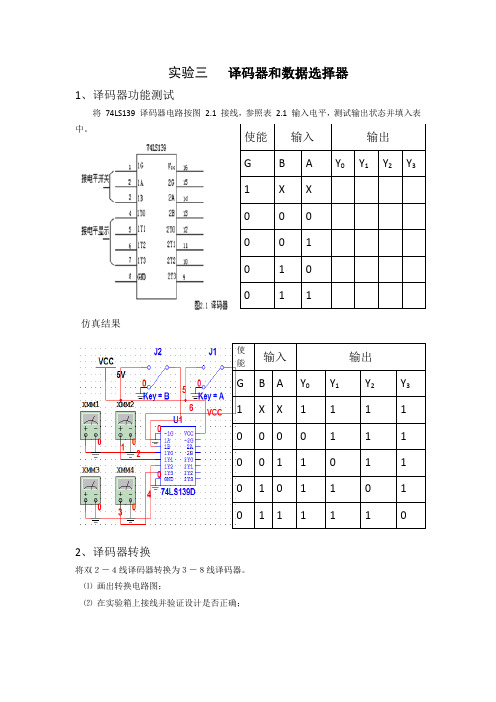

1、译码器功能测试
将 74LS139 译码器电路按图 2.1 接线，参照表 2.1 输入电平，测试输出状态并填入表中。

仿真结果
2、译码器转换
将双２－４线译码器转换为３－８线译码器。

⑴ 画出转换电路图；
⑵ 在实验箱上接线并验证设计是否正确；
⑶ 填写该3-8 线译码器功能表 2.2。

仿真结果
3、数据选择器的测试及应用
⑴ 将双 4选 1数据选择器
74LS153 参照图2.3.2 接线，测试其功能并填写表2.3。

⑵将实验箱脉冲信号源中固定连续脉冲 4 个不同频率的信号接到数据选择器4 个输入端，输出端1Y 接示波器，选择端（A，B）仍按表2.3 状态改变
，分别观察4种不同频率的脉冲信号。

仿真结果
向实验箱上的译码器输入端1A～1D，2A～2D 分别输入8421BCD 码，观察1，2两个数码管显示输出的符号。

实验二 译码器和数据选择器一、实验目的1．熟悉集成译码器和数据选择器。

2．了解集成译码器和数据选择器的应用。

二、实验仪器及材料1．器件74LS1383-8线译码器1片74ls20 四输入端双与非门 1片74LS1518选1数据选择器1片三、预习要求1．预习74138的功能，根据要求画出相应的电路图。

2．预习74151的功能，根据要求画出相应的电路图。

四、实验内容1．译码器74138功能测试及应用（1）74138是一个三位二进制译码器，，S 0−S 2为使能端，A 0−A 2为3个输入端， Y 0−Y 7为8个输出端。

将74LS138的S 0−S 2，A 0−A 2-接开关，Y 0−Y 7接灯。

按表2－1输入电平分别置位，填写输出状态表2－1。

图2－1 74138逻辑符号表2－1使能端 输入 输出G 1 G 2B ̅̅̅̅̅ G 2A ̅̅̅̅̅ C B A Y 0 Y 1 Y 2 Y 3 Y 4 Y 5 Y 6 Y 7 1 0 0 0 0 0 0 0 1 0 1 0 0 1 1 1 0 011（2）用74ls138译码器实现三变量表决器Y=AB+AC+BC。

画出电路图，并列出真值表。

在实验箱上接线并验证设计2．数据选择74151的功能测试及应用（1）74LS151是8选1的数据选择器，测试其功能并填写功能表2－2。

74LS151图2－2 74151逻辑符号五、实验报告1．完成74138和74151的功能表，验证组合逻辑电路的设计正确性。

2．总结译码器和数据选择的使用体会。

实验十六__译码器及数据选择器
译码器是一种数字电子器件，它将输入的数字信号转换为一组相关的输出信号，通常用于从数字信号控制各种设备。

译码器通常用于数字系统中，例如计算机、通信设备和数字电路中。

译码器的主要功能是将二进制代码转换为具有特定功能的输出信号。

译码器的功能通常与编码器相反，编码器将输入的信息转换为二进制代码。

译码器的输入信号通常为二进制代码，输出信号为与输入信号相对应的控制信号或数据信号。

数据选择器是另一种与译码器紧密相关的数字电路。

它具有多个输入和一个输出，它根据控制信号从输入中选择一个输出。

数据选择器在数字电路中的应用非常广泛，例如在多路复用器和时序电路中，常常使用数据选择器。

在数字电路中，常常需要将输入信号转换为特定的控制信号或数据信号，以控制整个系统的运作。

这时，译码器及数据选择器就发挥了重要的作用。

例如，在计算机的微处理器中，译码器将指令代码转换为控制信号，用于控制CPU的内部工作。

数据选择器则用于选择CPU中的寄存器或缓存，用于操作数据通路。

另外，在通信设备中，译码器用于将数字信号转换为模拟信号，用于音频和视频的传输和接收。

数据选择器用于多路复用器和解码器中，用于选择传输路径和解码所需的数据。

译码器及数据选择器的实现方法有很多种，常见的有硬件实现和软件实现。

硬件实现是指使用数字逻辑门和触发器等硬件器件来实现译码器和数据选择器电路。

软件实现是指使用高级编程语言编写的程序来实现译码器和数据选择器的功能。

总之，译码器及数据选择器是数字电路中非常重要的电子器件，它们在数字电路、计算机、通信设备和各种数字系统中发挥着重要作用。

实验三译码器和数据选择器
一、实验目的
1．熟悉中规模集成译码器电路的原理及功能；
2．掌握中规模集成译码器的使用方法及功能测试方法；
3．了解集成译码器的应用。

二、实验仪器设备和材料
1. TPE-AD型数字电路实验箱 1台
2. 3线-8线译码器74LS138 1块
3. 双四输入与非门74LS20 1块
4. 四两输入与非门74LS00 1块
5. 双四选一数据选择器74LS153 1块
三、实验内容
1. 74LS138逻辑功能测试
2. 用74LS138和74LS20构成一位全减器
3. 用74LS138实现一个数据分配器
4. 用74LS138和74LS153构成一个四通道数据传输系统
四、实验数据及相关图表
①74LS138脚管分布图
74LS138管脚分布图74LS138真值表
②74LS138实现一个数据分配器
∑
F
=)7,4,2,1(m
③数据选择器（图如上）
多通道数据传输：
多通道数据传输系
五、实验总结
本次的实验不像上次那么简单，对于逻辑电路的应用需要更熟练。

74LS138的功能是将每个输入的二进制代码译成对应的输出高，低电平的信号，它是编码的反操作。

在实验过程中因为要控制更多的输入和观察记录等更多的输出，每一步都要准确无误才会得到正确的结果。

对双四数据选择器74LS153的使用相对困难。

首先是原理的理解，其次是线路的分配。

把74LS138和74LS153综合运用起来才能实现多通道数据传输。

应该先对电路的数字逻辑进行详细的分析，可以提高学习的效率也能加强对实验的理解。

实验五：译码器和数据选择器的使用1．实验目的1) 熟悉数据分配器和译码器的工作原理与逻辑功能。

2) 掌握数据分配器和译码器的使用2．理论准备1) 具有译码功能的逻辑电路称为译码器。

译码即编码的逆过程，将具有特定意义的二进制码进行辨别，并转换成控制信号。

按用途来分，译码器大体上有以下3类：（1）变量译码器；（2）码制变换译码器；（3）显示译码器。

2) 数据选择器又称多路开关，它是以“与或非”门或以“与或”门为主体的组合电路。

它在选择控制信号的作用下，能从多个输入数据中选择某一个数据作为输出。

常见的数据选择器有以下5种：（4）4位2通道选1数据选择器；（5）4通道选1数据选择器；（6）无“使能”端双4通道选1数据选择器；（7）具有“使能”端的互补输出地单8选1数据选择器。

3．实验内容1) 3线-8线译码器(74138)的功能测试2) 用3-8译码器设计一位全减器3) 用双4选1数据选择器(74153)设计一位全减器提示说明：①用译码器设计组合逻辑电路设计原理；②利用译码器产生输入变量的所有最小项，再利用输出端附加门实现最小项之和；③双4选1数据选择器：在控制信号的作用下，从多通道数据输入端中选择某一通道的数据输出Y=[D0(A1’A0’)+D1(A1’A0)+D2(A1A0’)+D3(A1A0)].S。

4．设计过程1）用3-8译码器设计一位全减器。

（1）分析设计要求，列出真值表。

如表一。

表一3-8译码器设计一位全减器真值表（2）根据真值表，写出逻辑函数表达式。

Y0’=(C’B’A’)’ Y4’=(CB’A’)’Y1’=(C’B’A)’ Y5’=(CB’A)’Y2’=(C’BA’)’ Y6’=(CBA’)’Y3’=(C’BA)’Y7’=(CBA)’表二3-8译码器设计一位全减器逻辑抽象真值表（4）根据真值表得到逻辑表达式。

r=a’b’c+a’bc’+ab’c’+abcs=a’b’c+a’bc’+a’bc+abc（5）根据38线译码器的逻辑表达式和4式所得结果进行分析，最后确定实现电路。

竭诚为您提供优质文档/双击可除数据选择器和译码器实验报告篇一：实验二译码器与数据选择器的功能测试及应用(实验报告)实验2译码器与数据选择器的功能测试及应用一.实验目的与要求（5分）1.掌握中规模集成译码器与数据选择器的逻辑功能和使用方法；2.学习用集成译码器与数据选择器构成组合逻辑电路的方法。

三、实验原理与内容（20分）1.译码器（1）译码与译码器的概念译码是编码的反过程，是将给定的二进制代码翻译成编码时赋予的原意，实现译码功能的电路称为译码器。

（2）译码器分类译码器分为通用译码器（包括二进制、二─十进制译码器）与显示译码器（包括TTL共阴显示译码器、TTL共阳显示译码器等）两大类。

（3）利用译码器实现组合逻辑函数二进制、二─十进制译码器的输出端的逻辑式是以输入变量最小项(取反)的形式，故这种译码器也叫最小项译码器，利用最小项译码器可以实现简单的组合逻辑电路。

2.数据选择器（1)数据选择器概念与功能数据选择器可以实现从多路数据传输中选择任何一路信号输出，选择的控制由地址码决定。

数据选择器可以完成很多的逻辑功能，例如函数发生器、并串转换器、波形产生器等。

（2）用数据选择器实现组合逻辑函数选择器输出为标准与或式，含地址变量的全部最小项。

例如四选一数据选择器输出如下：Y=A1A0D3+A1A0D2+A1A0D1+A1A0D0而任何组合逻辑函数都可以表示成为以上的表示形式，故可用数据选择器实现。

四．实验步骤与记录（30分）1.译码器74Ls139功能测试测试译码器74Ls139中任意一组2-4线译码器的功能，其中译码器的输入端s、A1、A0接拨码开关输出口，输出Y0~Y3接发光管。

改变拨码开关开关的状态，观察输出，写出Y0~Y3的输出。

实验电路图如下：（请同学们完善，要求用铅笔做图)2.用译码器实现逻辑函数F=Abc+Abc。

用拨码开关开关输入信号A、b、c，发光二极管观察输出F。

实验电路图如下：（请同学们完善，要求用铅笔做图)3.用8选1数据选择器74Ls151实现函数F=Abc+Abc+Abc+Abc，用拨码开关开关输入信号A、b、c，发光二极管观察输出F。

译码器和数据选择器实验总结译码器和数据选择器实验总结本实验主要内容为熟悉译码器和数据选择器的原理和操作，大致内容如下：一、简介译码器是一种将二进制输入信号转换成更加易读的输出信号的电路，其中包括多路译码器、十位译码器、编码器等。

数据选择器通常出现在计算机系统中，该器件的作用是将多种输入信号转换成一种指定的输出信号。

二、原理1.译码器原理译码器是一种将二进制、十六进制等格式的数字信号转换成常见的按键输入信号信号的电路，它由一组控制端、一组输出端以及一个多位的数据输入端所组成。

当某一组特定的输入条件出现时，译码器会将这组特定输入条件转换成一组不同的输出信号，而其他的输入条件则不会产生任何的输出信号。

2.数据选择器原理数据选择器是一种将输入信号的取值从多种多样的可能范围内取出其中的一种，然后将输出信号的取值传送到输出端的一种电路，它具有输入、输出和控制三端。

在数据选择器的运行过程中，当控制端取得特定的值时，数据选择器会从多个输入端中提取出对应的输入值输出到输出端，而当控制端取得不同的值时，数据选择器会从多个输入端中提取出不同的输入值输出到输出端。

三、实验1.译码器实验本实验采用74LS138作为译码器，实验目的是通过对其输入端和输出端的测试，得出译码器的功能特性和工作原理。

经过实验，发现，译码器将输入信号x、y、z的二进制信号转换成由8个输出信号(A、B、C、D、E、F、G、H)组成的更加易读的信号，当某一组特定的输入信号出现时，该特定的输入条件转换成一组不同的输出信号，而其他的输入条件则不会产生任何的输出信号。

2.数据选择器实验本实验采用CD4567作为数据选择器，实验目的是通过使用数据选择器，观察输入信号和输出信号，实现指定的信号的转换。

经过实验，发现，当控制端取得特定的值时，数据选择器会从多个输入端中提取出对应的输入值输出到输出端，而当控制端取得不同的值时，数据选择器会从多个输入端中提取出不同的输入值输出到输出端，这样的控制能够实现输入信号和输出信号之间的转换。

实验四 译码器及其应用一、实验目的1.掌握中规模集成译码器的逻辑功能和使用方法2.熟悉数码管的使用二、实验原理译码器是一个多输入、多输出的组合逻辑电路。

它的作用是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。

译码器可分为通用译码器和显示译码器两类。

前者又分为变量译码器和代码变换译码器。

1.变量译码器（又称二进制译码器），用以表示输入变量的状态，如2线－4线、3线－8线和4线－16线译码器。

若有n 个输入变量，则有2n 个不同的组合状态，就有2n 个输出端供其使用。

而每一个输出所代表的函数对应于n 个输入变量的最小项。

以3线－8线译码器74LS138为例进行分析，图4－1(a)、(b)分别为其逻辑图及引脚罗列。

其中 A 2 、A 1 、A 0为地址输入端，0Y ～7Y 为译码输出端，S 1、2S 、3S 为使能端。

(a) (b)图4－1 3－8线译码器74LS138逻辑图及引脚罗列表4－1为74LS138功能表当S 1＝1，2S ＋3S ＝0时，器件使能，地址码所指定的输出端有信号（为0）输出，其它所有输出端均无信号（全为1）输出。

当S 1＝0，2S ＋3S ＝X 时，或者 S 1＝X，2S ＋3S＝1时，译码器被禁止，所有输出同时为1。

表4－1输 入输 出S 1 2S +3S A 2A 1 A 0 0Y1Y2Y3Y 4Y5Y6Y 7Y1 0 0 0 0 0 1 1 1 1 1 1 1 1 0 0 0 1 1 0 1 1 1 1 1 1 1 0 0 1 0 1 1 0 1 1 1 1 1 1 0 0 1 1 1 1 1 0 1 1 1 1 1 0 1 0 0 1 1 1 1 0 1 1 1 1 0 1 0 1 1 1 1 1 1 0 1 1 1 0 1 1 0 1 1 1 1 1 1 0 1 1 0 1 1 1 1 1 1 1 1 1 1 0 0 × × × × 1 1 1 1 1 1 1 1 × 1×××11111111二进制译码器实际上也是负脉冲输出的脉冲分配器。

数电实验实验报告四译码器和数据选择器引言：本实验旨在了解和掌握四译码器和数据选择器的原理和应用。

四译码器是数字电子电路中常见的器件，它将一个四位的二进制输入信号转换为一个十六位的输出信号。

数据选择器是另外一种常见的数字电路设备，它根据一个控制信号选择多个输入信号中的其中一个输出。

通过本实验，我们将深入学习和理解这些器件的工作原理和应用。

一、实验内容1.实验仪器和器件的使用本实验使用了以下工具和器材：数字万用表、集成电路74LS138、74LS151和74LS1532.实验步骤（1）将74LS138、74LS151和74LS153集成电路插入实验台的插座中。

（2）根据实验电路图连接电路。

（3）使用数字万用表检查电路连接的正确性。

（4）接通电源，观察四译码器和数据选择器的工作情况。

（5）根据实验要求，进行不同的输入输出组合测试。

（6）记录实验结果并分析。

二、实验原理1.四译码器四译码器是一种数字电路器件，它将一个四位的二进制输入信号转换为一个十六位的输出信号。

常见的四译码器有74LS138、74LS138采用电平译码的方式实现，当满足选择条件时，一个指定的输出信号会变为低电平，其他输出信号为高电平。

具体的工作原理如下：输入信号A、B、C用于选择要输出的信号。

当输入信号满足以下条件时，对应的输出Y变为低电平，其他输出Y为高电平：Y0=ABCY1=ABCY2=ABCY3=ABCY4=ABCY5=ABCY6=ABCY7=ABC数据选择器是另外一种常见的数字电路设备，它根据一个控制信号选择多个输入信号中的其中一个输出。

常见的数据选择器有74LS151和74LS153、74LS151是一个8位数据选择器，它有三个2位选择信号，根据选择信号选择要输出的数据。

74LS153是一个4位数据选择器，它有两个2位选择信号。

具体的工作原理如下：选择信号A、B用于选择要输出的数据。

当选择信号满足以下条件时，对应的数据输出：对于74LS151：Y0=D0Y1=D1Y2=D2Y3=D3Y4=D4Y5=D5Y6=D6Y7=D7对于74LS153：Y0=S0Y1=S1Y2=S1Y3=S1三、实验结果和分析在本次实验中，我们连接了74LS138、74LS151和74LS153三个集成电路，并根据实验要求进行了不同的输入输出组合测试。
