配电箱安装技术交底1 施工准备：1.1 设备及材料要求1.1.1 设备及材料均符合国标或部颁发的现行的技术标准，符合设计要求；并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件；有生产许可证和安全认证标志，进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。
设备有铭牌，并注明厂家名称，附件、备件完好、齐全，接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
1.1.2 铁制配电箱、柜体为镀锌板，并应具有一定的机械强度，配电箱体二层板厚度不小于1.5毫米镀锌铁板。
塑料配电箱体有一定的机械强度，周边平整无损伤，二层板厚度不小于8毫米。
木制配电箱体应刷防腐、防火涂料，木制板面厚度不小于20毫米。
1.1.3 柜、箱内的保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜箱内保护导体的最小截面积SP不应小于表1规定。
1.1.4 柜、箱内低压电器组合应符合下列规定：1.1.5 发热元件安装在散热良好的位置；1.1.6 熔断器的熔体规格、自动开关的整定值符合设计要求；1.1.7 切换压板接触良好，相邻压板间有安全距离，切换时不触及相邻的压板；1.1.8 信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；1.1.9 外壳需接地（PE）和接零（PEN）的，连接可靠；1.1.10 端子排安装牢固，端子有序号，强、弱电端子隔离布置，端子规格与芯线截面积大小适配。
1.1.11 柜、箱内配线：1.1.12 电流回路采用额定电压不低于750V、芯线截面不小于2.5mm2的铜芯绝缘电线或电缆；1.1.13 除电子元件回路或类似回路外，其它回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆；1.1.14 二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。
电气安装技术交底书范文模板一、工程概况。
咱们这个电气安装工程啊，就像是给这个建筑注入神经系统一样重要。
这个建筑[具体建筑名称]的电气安装，包括了各种线路的铺设、配电箱的安装、插座和开关的设置等，都是为了让这个建筑能正常用电，各种电器设备能欢快地运转起来。
二、施工准备。
# （一）材料准备。
1. 电线电缆。
咱们选电线电缆的时候啊，可不能马虎。
就像选对象一样，得看它质量好不好。
那些电线得有合格证，外皮光滑没有破损。
要是看到电线皮都破了，就像人衣服破了个大口子，那可不行，这电线就不合格。
电缆的规格也要符合设计要求，粗细得对，可不能拿小细胳膊去干粗活。
不同用途的电线电缆要分开存放，别到时候找起来像大海捞针似的。
2. 配电箱。
配电箱就像一个小管家，管着各路电。
它的型号、规格必须和设计一致。
箱体要结实，不能是那种软趴趴的，像个病秧子一样。
箱门要能灵活开关，锁也要好使，不然里面的电器元件就像没门的房子，不安全。
配电箱里面的电器元件，像开关、熔断器这些，都得是质量过关的。
就像一个团队里的成员，每个都得靠谱，要是有一个掉链子，整个电路就可能出问题。
# （二）工具准备。
1. 电工工具。
电钻、螺丝刀、剥线钳这些工具啊，那就是咱们电工的武器。
电钻得检查一下电池有没有电，钻头是不是锋利。
螺丝刀的头不能秃了，不然拧螺丝的时候就像用没牙的嘴咬东西，使不上劲。
剥线钳也要好使，能利利索索地把电线皮剥掉，可别像个笨手笨脚的人，把线芯都弄伤了。
2. 测量工具。
万用表、兆欧表这些测量工具，就像医生的听诊器一样重要。
万用表要校准，不然量出来的数据就像瞎猜的一样不靠谱。
兆欧表在测量绝缘电阻的时候，要按照正确的方法操作，不能乱捅一气。
三、施工工艺。
# （一）线管敷设。
1. 暗管敷设。
咱们在墙里或者地里敷设暗管的时候啊，就像给电线盖房子。
管子得排列整齐，不能像一群醉汉东倒西歪的。
管子与管子之间要有一定的间距，就像人和人之间要保持社交距离一样，这样方便以后灌水泥砂浆。
接受交底人签字一、合用范围: 本交底合用于1#、2#学生宿舍楼配电箱安装。
二、施工准备1.技术准备1.现场配备技术人员, 熟悉现场图纸, 负责解决施工中出现的问题, 做好与土建施工中的协调工作；2、施工图纸已下发至队伍, 现场已具有施工条件, 配电箱安装位置满足施工规定。
2.机械准备1#、2#楼配电箱安装重要用到的工具有: 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
重要机械工具有：手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳, 活扳子、套筒扳子, 台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电气焊工具、绝缘手套、兆欧表、工具袋、工具箱、高凳等。
3.材料准备本工程1#、2#楼配电箱为铁质配电箱, 对于配电箱材料要满足以下规定:1.配电箱应有一定的机械强度, 周边平整无损伤, 油漆无脱落, 二层底板厚度不小于1.5mm, 但不得采用阻燃型塑料板做二层底板,2、箱内各种器具应安装牢固, 导线排列整齐, 压接牢固、应为两部定点厂产品, 并有产品合格证。
3、绝缘导线的型号规格必须符合设计规定, 并有产品合格证。
4.作业条件1.二次结构砌体施工已完毕, 现场配电箱位置预留洞口尺寸较大, 配电箱安装固定困难；装饰装修抹灰施工已开始, 对配电箱安装的时间规定紧迫；三、工艺流程1.配电箱安装规定1.配电箱（盘）应安装在安全、干燥、易操作的场合。
本工程中配电箱安装高度为1.8m, 安装高度允许偏差为3mm。
2.安装配电箱（盘）所需的木砖及铁件等均应预埋。
挂式配电箱（盘）应采用金属膨胀螺栓固定。
3.本工程中采用成套设备, 因此无须再次刷漆, 但要保证配电箱(柜)漆面完整）。
预埋的各种铁件均应刷防锈漆, 并做好明显可靠的接地。
导线引出面板时, 面板线孔应光滑无毛刺, 金属面板应装设绝缘保护套。
4.配电箱（盘）带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用编织软探铜线）, 但PE保护地线不允许运用箱体或盒体串接。
完整版)配电箱安装技术交底30mA；３）箱（盘）内线路标识齐全、清晰，线路接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠；４）箱（盘）内应设有漏电保护器，并应进行漏电测试，漏电电流应小于0.5mA；５）箱（盘）内应设有过载保护器和短路保护器，保护器的额定电流应符合实际负载需求。
二）辅助项目１、配电箱的接线应牢固可靠，接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠。
２、接地电阻应符合规定要求，接地电阻不得大于4Ω。
３、配电箱内的导线应按规定规格进行选择，且应符合电线电缆标准的要求。
４、配电箱应有防雷装置，并应进行防雷测试，防雷装置的接地电阻不得大于4Ω。
５、配电箱内的电器元件应符合国家标准及相关规定，且应具有合格证明。
三、安全要求１、安装配电箱时，必须按照国家标准及相关规定进行施工，严格遵守电气安全操作规程。
２、安装配电箱时，必须按照设计图纸及相关规定进行施工，不得随意改动设计方案。
３、在施工中，必须严格遵守安全生产规定，采取必要的安全防护措施，确保施工人员的人身安全。
４、在施工过程中，必须对现场进行严格的管理，保持施工现场的整洁、有序，避免发生安全事故。

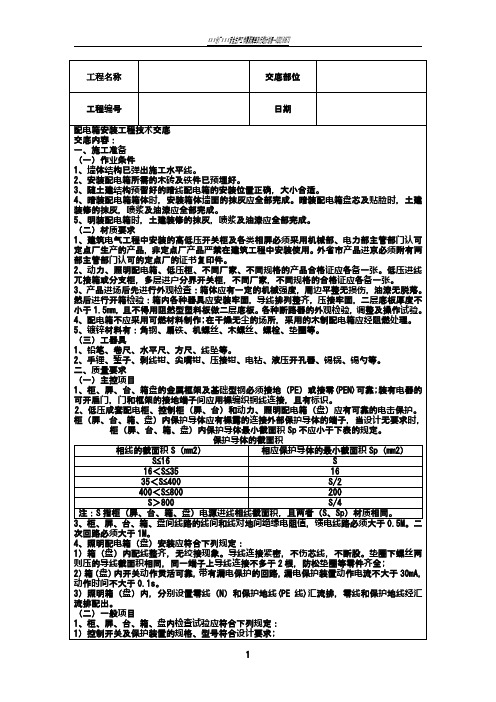

技术交底工程名称：金南宫国际商贸城配电箱安装工程工程编号：交底部位：配电箱安装位置日期：2014年4月26日一、施工准备一）作业条件1.墙体结构已弹出施工水平线。
2.安装配电箱所需的木砖及铁件已预埋。
3.随土建结构预留的暗装配电箱的安装位置正确，大小合适。
4.安装暗装配电箱箱体墙面的抹灰应全部完成。
安装暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。
明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。
5.配电箱安装位置的土建装修应全部完成。
二）材质要求1.安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。
2.动力、照明配电箱、低压柜等产品合格证应备齐。
不同厂家、不同规格的合格证应各备一张。
技术交底记录
技术负责人交底人接受人

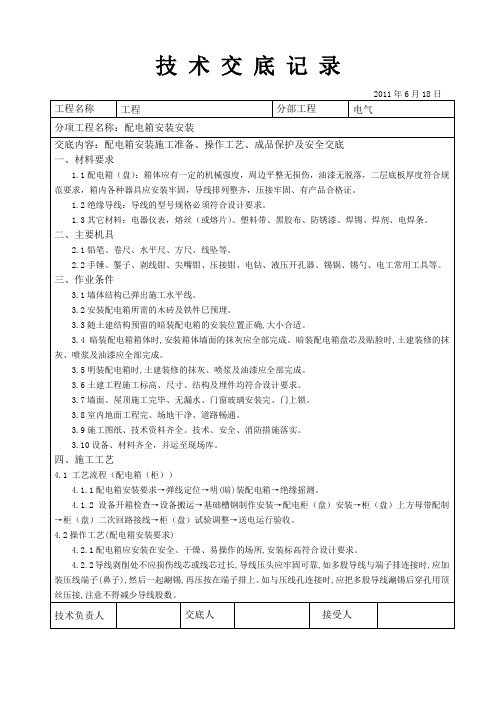

技术交底记录
2011年6月18日
安装配电箱应先将配电箱拆开分为箱体、箱内盘芯、箱门三部分。
拆开配电箱时留好拆卸下来的螺丝、螺母、垫圈等。
铁架固定配电箱箱体:将角钢调直,量好尺寸
)焊将对口缝焊牢,并将埋入端做成燕尾形
高用高标号水泥砂浆将铁架燕尾端埋入牢固,埋入时要注意铁架的平直程度和孔间距离
待水泥砂浆凝固后再把配电箱箱体固定在铁架上。
金属膨胀螺栓固定配电箱:采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱
技术交底记录
2011年6月18日
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录。
电气安装工程技术交底3篇【第1篇】工程电气安装工程技术交底建造工程电气安装工程技术交底工程名称交底部位工程编号日期交底内容:建造电气安装工程技术交底电气安装工程中的各分项工程的技术交底均应包括以下内容:1.对材料、设备的要求;2.主要机具;3.作业条件;4操作工艺;5.质量标准;6.成品庇护;7.应注重的质量问题。
下面以半硬质塑料管暗敷设分项工程技术交底为例说明。
半硬质阻燃型暗敷设工程技术交底本技术交底适用于普通民用建造内的照明工程,不得在高温场所及顶棚内敷设。
1.材料要求阻燃型塑料管及其附件其氧指数应符合消防规范有关要求,并有产品合格证。
阻燃型塑料管的管壁应薄厚匀称,无气泡及管身变形等现象。
开关盒、插座盒、接线盒等塑料盒、箱均应外观整齐、开孔齐全及无劈裂等现象。
镀锌材料:扁铁、木螺丝、机螺丝等。
辅助材料:铅丝、防腐漆、胶粘剂、水泥、砂子等。
2.主要机具铅笔、卷尺、水平尺、线锤、水桶、灰桶、灰铲。
手锤、錾子、钢锯、锯条、刀锯、木锉等。
台钻、手电钻、钻头、木钻、工具袋、工具箱、高凳等。
3.作业条件协作土建结构施工时,按照砖墙、加气墙弹好的水平线,安装盒、箱与管路。
协作土建结构施工时,大模板、滑模板施工混凝土墙,在钢筋绑扎过程中预埋套盒及管路,同时办理隐检。
加气混凝土楼板、圆孔板、应协作土建调节好吊装楼板的板缝时举行配管。
4.操作工艺工艺流程:弹线定位→盒、箱、固定→管路敷设→扫管穿带线弹线定位:1)墙上盒、箱弹线定位:砖墙、大模板混凝土墙,滑模板混凝土墙盒、箱弹线定位,按弹出的水平线,对比设计图用小线和水平尺测量出盒、箱精确位置,并标注出尺寸。
2)加气混凝土板、圆孔板、现浇混凝土板,应按照设计图和规定的要求精确找出灯位。
举行测量后,标注出盒子尺寸位置。
盒、箱固定:1)盒、箱固定应平正、牢固,灰浆饱满,纵横坐标精确。
2)砖盒稳住盒、箱:a.预留盒、箱孔洞:首先按设计图加工管子长度,协作瓦工施工,在距盒箱的位置约300mm处,预留出进入盒、箱的长度,将管子甩在预留孔外,端头堵好。
装修电气工程技术交底在装修电气工程中，技术交底是非常重要的环节。
只有通过技术交底，施工方和业主之间才能达成一致，确保施工质量和安全。
本文将从五个方面详细介绍装修电气工程技术交底的内容。
一、电气布线设计方案1.1 确定电气布线方案：根据建筑结构和用电需求，确定电气布线方案，包括插座位置、开关位置、灯具位置等。
1.2 确定电气线路走向：根据建筑平面图和实际需求，确定电气线路的走向，避免交叉和混乱。
1.3 确定电气设备安装位置：确定电气设备的安装位置，如配电箱、开关盒等，确保安全可靠。
二、电气材料及设备选型2.1 选用合格电气材料：选择符合国家标准的电气材料，如导线、插座、开关等，确保质量可靠。
2.2 选用合适电气设备：选择适用于装修项目的电气设备，如空调开关、智能开关等，满足实际需求。
2.3 确保供电安全：选用符合安全标准的电气设备，确保供电安全可靠，避免发生火灾等事故。
三、电气施工工艺要求3.1 施工规范：严格按照电气施工规范进行施工，确保每一步骤都符合标准要求。
3.2 施工质量：保证电气施工质量，避免漏接、短路等问题，确保电气设备正常运行。
3.3 施工安全：注意施工安全，采取必要的安全措施，避免电气事故的发生，保障工人和业主的安全。
四、电气验收及调试4.1 电气验收标准：按照国家标准和规范进行电气验收，确保电气设备安装符合要求。
4.2 电气设备调试：对安装完成的电气设备进行调试，确保正常运行，避免故障。
4.3 电气设备保养：定期对电气设备进行保养和检查，延长使用寿命，保证电气设备的正常运行。
五、电气工程技术交底记录5.1 交底记录内容：记录电气工程技术交底的内容，包括电气布线方案、材料选型、施工工艺要求等。
5.2 交底记录方式：可以采用书面记录或者拍照录像等方式进行技术交底记录，确保信息完整准确。
5.3 交底记录保存：将技术交底记录保存在工程档案中，以备日后查阅和维护，确保施工质量和安全。
通过以上五个方面的详细介绍，相信读者对装修电气工程技术交底有了更深入的了解。
此文档下载后即可编辑照明配电箱安装技术交底一、基本要求1．建筑电气工程施工现场的质量管理，队应符合现行国家标准《建筑工程施工质量验收统一标准》尚应符合下列规定：（1）安装电工，焊工和电气调试人员等，按有关要求持证上岗：（2）安装和调试用各类计量器具，应鉴定合格，使用时应在有效期内。
2．接地(PE)或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。
3．成套配电柜、控制柜及动力、照明配电箱应符合下列规定：（1）查验合格证和随带技术文件，实行生产许可证和安全认可证制度的产品，有许可证编号和安全认证标志，不间断电源挂有出厂实验记录。
（2）外观检查：有铭牌，柜内元器件无损坏丢失，接线无脱焊或松动，蓄电池柜内电池壳体无碎裂、漏液，充油、充气设备无泄漏，涂层完整，无明显碰撞凹陷。
4．成套配电柜，控制柜和动力，照明配电箱安装应按下列程序进行：（1）埋设的基础型钢和柜下的电缆沟等相关建筑物，检查合格，才能安装配电柜。
（2）室内外的落地动力配电箱的基础验收合格，且对埋入基础的电线导管电缆导管进行检查，才能安装箱体。
（3）墙上明装的动力、照明配电箱（盘）的预埋件（金属埋件、螺栓），抹灰前预留、预埋；暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱（盘）。
（4）接地(PE)或接零（PEN）连接完成后，核对柜、屏、台、箱、盘内的元件规格、型号，且交接试验合格，才能投入运行。
二、施工准备1．技术准备（1）施工图纸、设备产品合格证等技术资料齐全。
（2）施工方案、技术、安全、消防措施落实。
2．主要机具（1）安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锉刀、钢锯、扳手、锺子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。
（2）测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、钢板尺、线坠等。
（3）其他工具：桶、刷子、灰铲、工具箱、高凳等。
建筑电气技术交底1. 引言建筑电气技术交底是指在建筑施工过程中，由电气工程师向相关参与方详细说明建筑电气系统的设计、安装、验收等技术要求和流程的过程。
本文档将对建筑电气技术交底进行详细介绍，包括电气系统的基本原理、设计要求、安装流程以及验收标准等内容。
2. 电气系统的基本原理电气系统是建筑物正常运行的重要组成部分，主要包括供电系统、配电系统、照明系统、插座系统、通信系统等。
下面将对每个系统的基本原理进行介绍。
供电系统是建筑物从外部电网获取电能的主要途径。
常见的供电系统包括市电供电和备用发电机组供电两种方式。
市电供电通过电缆将电能传输至建筑物的主配电室，备用发电机组供电则是在市电中断时，通过自动开启发电机组来维持建筑物的电力需求。
2.2 配电系统配电系统负责将主配电室进来的电能进行进一步分配，保证各个子配电室和用电设备的正常供电。
配电系统一般由配电箱、开关、保险等设备组成，通过电缆将电能传输至各个用电设备。
2.3 照明系统照明系统是建筑物提供人工光源的系统，主要用于室内和室外的照明。
照明系统的设计需要考虑照明强度、色温、演色指数等因素，以满足用户的照明需求。
插座系统主要用于提供电源接口，用于供应电视机、电脑、冰箱等电器设备的电能。
插座系统的设计要求考虑插座的位置、数量以及电源电压等因素。
2.5 通信系统通信系统用于实现建筑物内部的信息传输和外部网络连接。
通信系统包括电话、宽带网络、有线电视等设备，其设计与安装需要遵守相关通信标准。
3. 电气系统设计要求电气系统的设计要求是保证建筑物电气系统正常运行和用户安全使用的基础。
以下是常见的电气系统设计要求。
•电气系统的设计需符合国家电气设计规范和建筑设计要求。
•设计施工单位应根据建筑物功能和用电负荷合理配置供电容量。
•设计应包括电气线路布置、开关插座设置、配电箱容量等设计方案。
•电气系统设计应符合防火、安全和环保等要求。
•设计中应考虑电力负荷平衡，避免因单一回路过载导致电路中断。
