电气照明及配电箱安装技术交底

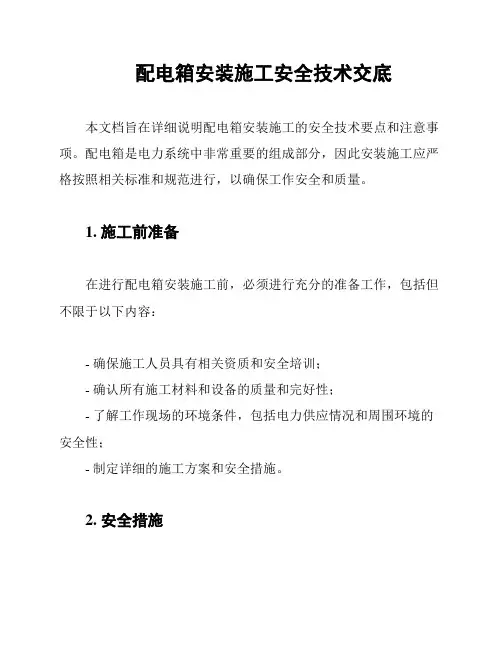

配电箱安装施工安全技术交底本文档旨在详细说明配电箱安装施工的安全技术要点和注意事项。

配电箱是电力系统中非常重要的组成部分，因此安装施工应严格按照相关标准和规范进行，以确保工作安全和质量。

1. 施工前准备在进行配电箱安装施工前，必须进行充分的准备工作，包括但不限于以下内容：- 确保施工人员具有相关资质和安全培训；- 确认所有施工材料和设备的质量和完好性；- 了解工作现场的环境条件，包括电力供应情况和周围环境的安全性；- 制定详细的施工方案和安全措施。

2. 安全措施配电箱安装施工中应采取以下安全措施，以保障施工人员的安全：- 戴好个人防护用具，如安全帽、防护眼镜和耳塞等；- 严禁携带易燃、易爆物品进入工作现场；- 工作时保持清醒，严禁酒后施工；- 配电箱必须是带有过流保护装置的标准设备；- 按照操作规程正确使用施工工具，并保持工具的完好状态。

3. 安全操作注意事项在进行配电箱安装施工时，需要特别注意以下事项：- 按照标准操作程序进行连接和布线，避免任何违规操作；- 确保电源已彻底断开并贴好警示标识，以防止触电事故；- 配电箱应远离易燃、易爆和腐蚀性物质；- 严禁超负荷运行，确保电流和功率符合设备要求；- 确保接地良好，防止电气火灾和触电事故的发生。

4. 施工后维护完成配电箱安装施工后，应定期进行维护和检查，确保其正常运行和安全性。

- 定期检查配电箱的内部和外部设备的工作状态；- 注意清理和排除灰尘、污物等可能引发故障的因素；- 确保连接器和接线端子的紧固度和良好接触性；- 定期检查过流保护装置和漏电保护装置的工作状态。

总结配电箱安装施工是一项重要的工作，必须严格遵循安全技术要点和注意事项。

本文档提供了相关指导，希望能够对施工人员进行有益的技术交底，确保施工过程的安全和质量。

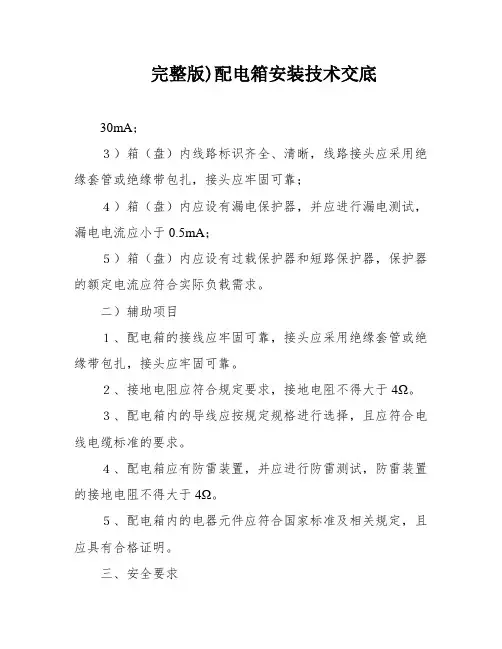

完整版)配电箱安装技术交底30mA；３）箱（盘）内线路标识齐全、清晰，线路接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠；４）箱（盘）内应设有漏电保护器，并应进行漏电测试，漏电电流应小于0.5mA；５）箱（盘）内应设有过载保护器和短路保护器，保护器的额定电流应符合实际负载需求。

二）辅助项目１、配电箱的接线应牢固可靠，接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠。

２、接地电阻应符合规定要求，接地电阻不得大于4Ω。

３、配电箱内的导线应按规定规格进行选择，且应符合电线电缆标准的要求。

４、配电箱应有防雷装置，并应进行防雷测试，防雷装置的接地电阻不得大于4Ω。

５、配电箱内的电器元件应符合国家标准及相关规定，且应具有合格证明。

三、安全要求１、安装配电箱时，必须按照国家标准及相关规定进行施工，严格遵守电气安全操作规程。

２、安装配电箱时，必须按照设计图纸及相关规定进行施工，不得随意改动设计方案。

３、在施工中，必须严格遵守安全生产规定，采取必要的安全防护措施，确保施工人员的人身安全。

４、在施工过程中，必须对现场进行严格的管理，保持施工现场的整洁、有序，避免发生安全事故。

技术交底工程名称：金南宫国际商贸城配电箱安装工程工程编号：交底部位：配电箱安装位置日期：2014年4月26日一、施工准备一）作业条件1.墙体结构已弹出施工水平线。

2.安装配电箱所需的木砖及铁件已预埋。

3.随土建结构预留的暗装配电箱的安装位置正确，大小合适。

4.安装暗装配电箱箱体墙面的抹灰应全部完成。

安装暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。

明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。

5.配电箱安装位置的土建装修应全部完成。

二）材质要求1.安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。

2.动力、照明配电箱、低压柜等产品合格证应备齐。

不同厂家、不同规格的合格证应各备一张。

电气照明工程技术交底引言概述：电气照明工程技术交底是指在建造、道路、桥梁等工程项目中，电气照明系统的设计、安装、调试等相关技术内容的交底过程。

通过技术交底，施工人员可以了解电气照明系统的设计原理、安装要求以及操作维护等方面的知识，以确保工程的质量和安全性。

本文将详细介绍电气照明工程技术交底的五个部份。

一、设计原理的交底1.1 照明系统的设计目标：交底时需要明确照明系统的设计目标，包括照度要求、色温要求、光源选择等方面的内容。

1.2 照明系统的设计方法：交底时需要介绍照明系统的设计方法，包括灯具布置、灯具功率计算、光源数量计算等方面的内容。

1.3 照明系统的设计注意事项：交底时需要强调照明系统设计中的注意事项，包括避免眩光、避免阴影、避免光污染等方面的内容。

二、安装要求的交底2.1 照明设备的安装位置：交底时需要指导施工人员正确安装照明设备，包括灯具的高度、灯具的间距、灯具的安装角度等方面的要求。

2.2 照明设备的电气连接：交底时需要详细说明照明设备的电气连接方式，包括导线的选用、接线盒的安装、接地的要求等方面的内容。

2.3 照明设备的防护措施：交底时需要告知施工人员照明设备的防护措施，包括防水、防尘、防雷击等方面的要求。

三、调试方法的交底3.1 照明设备的调试步骤：交底时需要介绍照明设备的调试步骤，包括灯具的开启、灯具的亮度调节、灯具的色温调节等方面的内容。

3.2 照明设备的调试工具：交底时需要说明照明设备的调试工具，包括亮度计、色温计、电压表等方面的使用方法。

3.3 照明设备的调试注意事项：交底时需要强调照明设备调试中的注意事项，包括避免触电、避免误操作等方面的要求。

四、操作维护的交底4.1 照明设备的操作方法：交底时需要教导施工人员正确操作照明设备，包括开关的使用、亮度的调节、色温的调节等方面的内容。

4.2 照明设备的维护方法：交底时需要告知施工人员照明设备的维护方法，包括定期清洁、定期检查、定期更换等方面的要求。

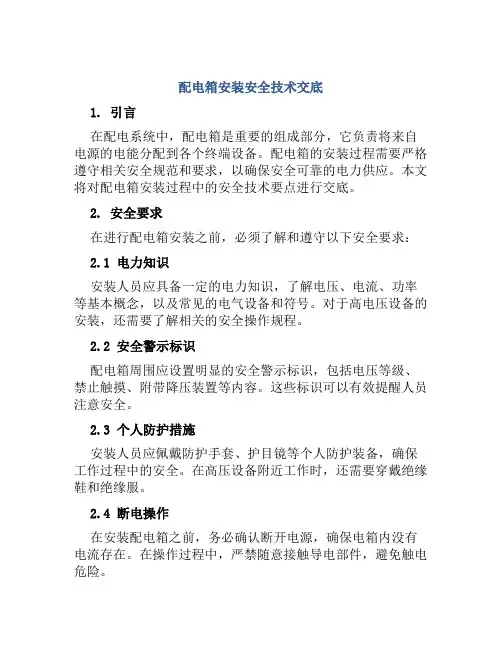

配电箱安装安全技术交底1. 引言在配电系统中，配电箱是重要的组成部分，它负责将来自电源的电能分配到各个终端设备。

配电箱的安装过程需要严格遵守相关安全规范和要求，以确保安全可靠的电力供应。

本文将对配电箱安装过程中的安全技术要点进行交底。

2. 安全要求在进行配电箱安装之前，必须了解和遵守以下安全要求：2.1 电力知识安装人员应具备一定的电力知识，了解电压、电流、功率等基本概念，以及常见的电气设备和符号。

对于高电压设备的安装，还需要了解相关的安全操作规程。

2.2 安全警示标识配电箱周围应设置明显的安全警示标识，包括电压等级、禁止触摸、附带降压装置等内容。

这些标识可以有效提醒人员注意安全。

2.3 个人防护措施安装人员应佩戴防护手套、护目镜等个人防护装备，确保工作过程中的安全。

在高压设备附近工作时，还需要穿戴绝缘鞋和绝缘服。

2.4 断电操作在安装配电箱之前，务必确认断开电源，确保电箱内没有电流存在。

在操作过程中，严禁随意接触导电部件，避免触电危险。

2.5 使用适合工具在安装过程中，使用适合的工具和设备，确保工作的顺利进行。

同时，需要定期对工具进行检查和维护，确保其正常使用。

3. 安装步骤3.1 配电箱选址在选址时，应遵循以下原则：•选址应尽量远离易燃易爆物品，避免引起火灾事故。

•选址要方便操作和维护，便于接地和排放热量。

•选址时要考虑气候条件和环境因素的影响，以确保配电箱的正常运行。

3.2 安装配电箱具体的安装步骤包括：1.清理选址区域，确保无杂物和尘埃，避免影响设备的正常运行。

2.按照配电箱的尺寸和重量，选择合适的安装支架和固定螺栓。

3.将配电箱安装在支架上，并使用固定螺栓进行牢固固定。

4.对配电箱进行调整，使其垂直水平，确保安装稳固。

5.检查安装后的配电箱是否具有良好的接地，确保电气安全。

6.安装完毕后，进行必要的调试和检查，确保配电箱能正常运行。

3.3 连接电源和终端设备在完成配电箱的安装之后，需要进行电源和终端设备的连接。

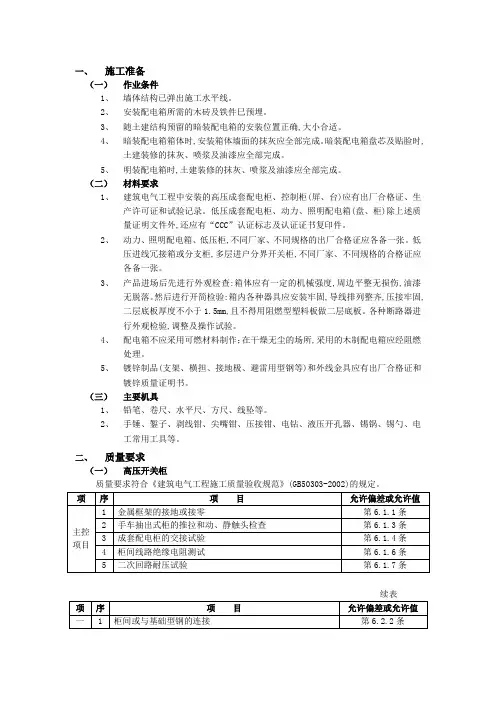

一、施工准备（一）作业条件1、墙体结构已弹出施工水平线。

2、安装配电箱所需的木砖及铁件巳预埋。

3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。

4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。

暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。

5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。

（二）材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。

低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。

2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。

低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。

3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。

然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,且不得用阻燃型塑料板做二层底板。

各种断路器进行外观检验,调整及操作试验。

4、配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。

5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。

（三）主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。

2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。

二、质量要求（一）高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

续表质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

（三）照明配电箱(盘)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测四、操作工艺（一）配电箱安装要求1、配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。

电气安装施工技术交底电气安装工程施工技术交底单施工单位：编号：工程名称：工程部位：单位工程名称：施工队组：备料工段电气施工技术交底内容：1.工作内容本工程包括电气成套配电柜、控制柜和配电箱的安装，电气检测、执行元件的安装，桥架、配线管的安装，动力、控制电缆的敷设及接线，设备接地（不含接地网安装）。

2.施工前准备工作1）施工人员必须配备齐全，电工必须持证上岗。

2）图纸必须经过会审，确保图纸正确无误。

相关人员必须熟悉图纸。

3）施工依据：本项目电气仪表及照明工程施工方案。

4）施工质量验收标准：施工质量必须符合建筑电气工程施工质量验收规范（GB-2015）的要求。

3.施工条件1）配电房必须完工，达到防火防水要求，能上锁，由专人管理，电气平台必须完工，并经验收合格。

2）设备及其附属构件必须安装完成。

3）电气预埋件必须埋设完成，电缆沟必须开挖、浇筑完工。

4.施工材料1）配电盘、柜，接线箱等需要安装的电气设备必须到货，并经开箱验收符合设计要求，有出厂合格证明文件。

2）电缆必须到货，并与图纸设计所需的电缆规格型号、种类一致；电缆安装附属配件必须到货，规格种类齐全，数量足够。

3）电缆桥架、配线管、波纹管、金属软管及其附属配件等材料必须到货，规格型号与图纸设计相符。

5.施工用具1）弯管机、交流焊机、电锤、砂轮切割机、液压压线钳、角向磨机、接地电阻测试仪、电压表、电流表、万用表、兆欧表、打码机等。

6.施工方法6.1 电气安装施工程序施工准备→电气设备就位（电气元器件、盘、柜安装）→电缆桥架安装、配线管敷设→电缆敷设、穿线→设备、控制柜接线→系统调试→单机试车→联动试车→竣工验收。

6.2 盘、柜、箱的安装1）基础槽钢安装应符合以下要求：水平度、垂直度误差均不超过2/1000，全长误差不超过5mm。

2）基础槽钢安装后，其顶部宜高出抹面10mm，并应有可靠接地。

3）盘、柜单独或成列安装时，其垂直度、水平度偏差以及盘、柜面的偏差和盘、柜间接缝的偏差应符合表1的规定：表1项目允许偏差（mm）垂直度（每米）相邻两盘顶部 1.5水平偏差成列盘顶部 2相邻两盘边 4盘面偏差成列盘面 /盘间接缝 14）引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应牢固固定，不得使所有连接的端子排受到机械应力。

一、交底目的为确保电气安装工程的顺利进行，提高施工人员的安全意识，预防事故发生，特进行电气安装安全技术交底。

二、工程概况1. 工程名称：______工程2. 施工地点：______地点3. 施工单位：______单位4. 施工时间：______时间三、施工内容1. 电气设备安装：包括配电箱、电缆桥架、电线电缆、照明灯具等。

2. 电气线路敷设：包括室内外线路、电缆桥架敷设等。

3. 电气设备调试：包括配电箱、电缆桥架、电线电缆、照明灯具等设备的调试。

四、安全技术要求1. 施工人员必须经过专业培训，取得相应资格证书后方可上岗作业。

2. 严格遵守《施工现场临时用电安全技术规范》及相关安全操作规程。

3. 严禁酒后作业，禁止无证操作电气设备。

4. 作业前应检查电气设备、线路及工具，确保安全可靠。

5. 作业现场应保持整洁，防止杂物掉落，避免发生意外事故。

五、安全措施1. 施工现场用电管理（1）选用符合国家标准的电气设备和器材。

（2）配电装置装设端正、严实、牢固，高度符合规定。

（3）定期检测接地电阻，检查相关设备绝缘电阻和漏电保护器的漏电动作参数。

（4）配电线路不得明敷，严禁行人踩踏和车辆碾压；线缆接头必须牢固，并作防水绝缘包扎，严禁裸露带电线头。

2. 电气设备安装（1）安装前应检查设备是否完好，安装位置是否符合要求。

（2）安装过程中，注意设备与支架的固定，确保安装牢固。

（3）安装完成后，进行调试，确保设备正常运行。

3. 电气线路敷设（1）敷设前，应检查线路长度、规格、型号是否符合要求。

（2）敷设过程中，注意线路与支架、设备的距离，避免发生磨损、短路等事故。

（3）敷设完成后，进行线路检查，确保线路安全可靠。

4. 电气设备调试（1）调试前，检查设备、线路、工具等是否完好。

（2）调试过程中，注意观察设备运行状态，确保设备正常运行。

（3）调试完成后，进行验收，确保电气系统安全可靠。

六、事故处理1. 发生事故时，立即停止作业，并报告上级领导。

配电箱技术交底配电箱技术交底一、背景概述配电箱是电力系统中的重要设备，用于接收电源供电并将电能分配给各个终端设备，以满足电能的合理利用和管理需要。

配电箱技术交底旨在明确配电箱的各项技术要求和使用注意事项，确保工作人员安全操作和设备正常运行。

二、配电箱分类及特点1. 按安装方式分类：墙壁式、底座式、悬挂式等。

2. 按用途分类：低压配电箱、公用配电箱、户用配电箱等。

3. 特点：安全可靠、实用美观、维护方便、灵活性高。

三、选择与安装1. 根据负荷需求选择适当的配电箱，考虑额定电流、电压和负荷类型。

2. 安装时应满足一定的安装条件，如通风良好、远离易燃易爆物品等。

3. 配电箱应稳固安装，合理布置线路，确保线路清晰易于维护。

四、设计要求1. 配电箱内应设置完备的过载保护、短路保护和漏电保护等装置。

2. 配电箱应符合国家相关标准和规定，保证产品的质量和安全性。

3. 设计时要考虑电能管理和节能设计，提高电能利用效率。

五、操作注意事项1. 操作人员必须具备一定的电气知识和操作技能，严禁非专业人士随意操作。

2. 操作时应先切断相应的电源，避免电流漏电事故的发生。

3. 操作人员必须严格按照操作规程进行操作，不得随意改动开关、插座等设备。

六、配电箱维护1. 定期检查和清理配电箱设备及周边环境，确保设备正常运行。

2. 配电箱设备在使用一段时间后要进行维护，如紧固螺栓、检查连接等。

3. 发现问题及时进行处理，配电箱设备需要专业人员及时修复。

七、安全预防措施1. 配电箱设备应设置在有限的区域内，并防止未经授权的人员进入。

2. 定期进行安全检查，避免潜在的安全隐患。

3. 操作人员应经常参加相关培训，提高对安全的认识和应对能力。

八、应急处理1. 发生紧急情况时，应立即切断配电箱电源，并采取相应的措施进行处理。

2. 在故障排除后，必须查明原因并做好相应的记录。

九、培训与考核1. 新员工必须经过配电箱技术交底培训，并通过考核后方可上岗。
