(完整版)配电箱安装技术交底

完整版)配电箱安装技术交底30mA；３）箱（盘）内线路标识齐全、清晰，线路接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠；４）箱（盘）内应设有漏电保护器，并应进行漏电测试，漏电电流应小于0.5mA；５）箱（盘）内应设有过载保护器和短路保护器，保护器的额定电流应符合实际负载需求。

二）辅助项目１、配电箱的接线应牢固可靠，接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠。

２、接地电阻应符合规定要求，接地电阻不得大于4Ω。

３、配电箱内的导线应按规定规格进行选择，且应符合电线电缆标准的要求。

４、配电箱应有防雷装置，并应进行防雷测试，防雷装置的接地电阻不得大于4Ω。

５、配电箱内的电器元件应符合国家标准及相关规定，且应具有合格证明。

三、安全要求１、安装配电箱时，必须按照国家标准及相关规定进行施工，严格遵守电气安全操作规程。

２、安装配电箱时，必须按照设计图纸及相关规定进行施工，不得随意改动设计方案。

３、在施工中，必须严格遵守安全生产规定，采取必要的安全防护措施，确保施工人员的人身安全。

４、在施工过程中，必须对现场进行严格的管理，保持施工现场的整洁、有序，避免发生安全事故。

技术交底工程名称：金南宫国际商贸城配电箱安装工程工程编号：交底部位：配电箱安装位置日期：2014年4月26日一、施工准备一）作业条件1.墙体结构已弹出施工水平线。

2.安装配电箱所需的木砖及铁件已预埋。

3.随土建结构预留的暗装配电箱的安装位置正确，大小合适。

4.安装暗装配电箱箱体墙面的抹灰应全部完成。

安装暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。

明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。

5.配电箱安装位置的土建装修应全部完成。

二）材质要求1.安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。

2.动力、照明配电箱、低压柜等产品合格证应备齐。

不同厂家、不同规格的合格证应各备一张。

配电箱安装安全技术交底1. 引言在配电系统中，配电箱是重要的组成部分，它负责将来自电源的电能分配到各个终端设备。

配电箱的安装过程需要严格遵守相关安全规范和要求，以确保安全可靠的电力供应。

本文将对配电箱安装过程中的安全技术要点进行交底。

2. 安全要求在进行配电箱安装之前，必须了解和遵守以下安全要求：2.1 电力知识安装人员应具备一定的电力知识，了解电压、电流、功率等基本概念，以及常见的电气设备和符号。

对于高电压设备的安装，还需要了解相关的安全操作规程。

2.2 安全警示标识配电箱周围应设置明显的安全警示标识，包括电压等级、禁止触摸、附带降压装置等内容。

这些标识可以有效提醒人员注意安全。

2.3 个人防护措施安装人员应佩戴防护手套、护目镜等个人防护装备，确保工作过程中的安全。

在高压设备附近工作时，还需要穿戴绝缘鞋和绝缘服。

2.4 断电操作在安装配电箱之前，务必确认断开电源，确保电箱内没有电流存在。

在操作过程中，严禁随意接触导电部件，避免触电危险。

2.5 使用适合工具在安装过程中，使用适合的工具和设备，确保工作的顺利进行。

同时，需要定期对工具进行检查和维护，确保其正常使用。

3. 安装步骤3.1 配电箱选址在选址时，应遵循以下原则：•选址应尽量远离易燃易爆物品，避免引起火灾事故。

•选址要方便操作和维护，便于接地和排放热量。

•选址时要考虑气候条件和环境因素的影响，以确保配电箱的正常运行。

3.2 安装配电箱具体的安装步骤包括：1.清理选址区域，确保无杂物和尘埃，避免影响设备的正常运行。

2.按照配电箱的尺寸和重量，选择合适的安装支架和固定螺栓。

3.将配电箱安装在支架上，并使用固定螺栓进行牢固固定。

4.对配电箱进行调整，使其垂直水平，确保安装稳固。

5.检查安装后的配电箱是否具有良好的接地，确保电气安全。

6.安装完毕后，进行必要的调试和检查，确保配电箱能正常运行。

3.3 连接电源和终端设备在完成配电箱的安装之后，需要进行电源和终端设备的连接。

配电箱、开关箱设置安全技术交底
一、配电箱、开关箱设置安全技术要求：
1、配电箱、开关箱箱体的箱体材料应选用铁板，亦可选用绝缘板。

不应选用木板材料。

2、固定配电箱、开关箱的安装高度为1.3-1.5米（下底面），移动式配电箱、开关箱的安装高度为0.6-1.5米（下底面）。

安装时必须端正、牢固、不得倒置、歪斜、松动、摇晃。

3、配电箱、开关箱的进出导线应进出口处加强绝缘，所有进出导线应一律从箱底下底面进出，不得从箱底后面、侧面和上面进出。

4、配电箱、开关箱内的导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不松动，也不得有外露导线部分。

5、配电箱、开关箱的铁质箱体应作可靠的保护接零，即与专用的保护零线做可靠的电气连接，保护零线必须用绝缘绿黄双色铜线。

二、配电箱、开关箱使用和维护安全技术要求：
1、所有配电箱、开关箱必须专箱专用，不得随意另行挂接其他用电设备。

2、配电箱和开关箱在送、停电时应进行监护，操作顺序送电时应是：总配电箱——分配电箱——开关箱；停电时应是：开关箱——分配电箱——总配电箱。

3、配电箱、开关箱、电气线路、用电设备和保护设施进行
检查处置应由专业电工人员完成，并穿戴安全防护用品。

4、配电箱和开关箱应经常进行检查和维修；并还应定期检查、维修一般宜半个月一次，检查和维护必须有记录。

5、配电箱和开关箱内应经常保持清洁、干燥无杂物，尤其不得放置易燃易爆和金属导电器材。

6、配电箱和开关箱更换熔断器或熔断丝，必须采用原规格的合格熔体型中熔丝，禁止用任何非标准的、不合格的熔体和熔丝。

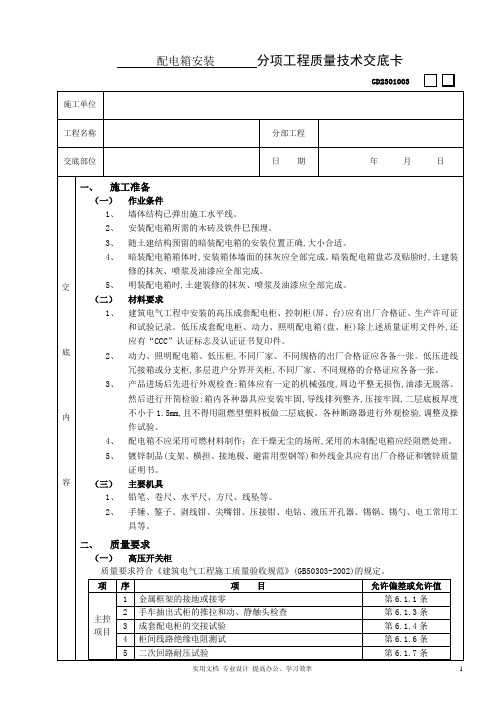

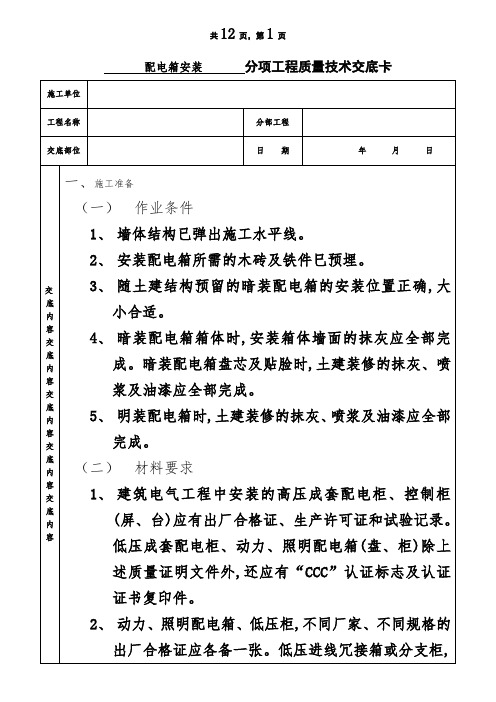

配电箱安装分项工程质量技术交底卡GD2301003注意:PE线不允许利用箱体、盒体串接。

14、.配电箱如装有超过50Ⅴ电器设备可开启的门、活动面板、活动台面,必须用裸铜软线与接地良好的金属构架可靠连接。

（二）弹线定位根据设计要求找出配电箱的位置,并按照箱体外形尺寸进行弹线定位。

（三）明装配电箱1、明装配电箱分为明管明箱和暗管明箱两种,其配电箱的安装方式两种大致相同；但对于暗管明箱,现施工中一般采用下图5-21的做法,此做法的弊病是箱后的暗装接线盒不利于检查和维修,一旦遇到换线、查线等情况时,还得拆下明装配电箱。

图5-22的做法可避免这个问题,方便了检查和维修。

它只需在订货时按图示对箱体提出要求即可。

2、安装配电箱。

（1）拆开配电箱:安装配电箱应先将配电箱拆开分为箱体、箱内盘芯、箱门三部分。

拆开配电箱时留好拆卸下来的螺丝、螺母、垫圈等。

（2）安装箱体:铁架固定配电箱箱体:将角钢调直,量好尺寸,画好锯口线,锯断煨弯,钻孔位,焊接。

煨弯时用方尺找正,再用电(气)焊将对口缝焊牢,并将埋入端做成燕尾形,然后除锈,刷防锈漆。

再按照标高用高标号水泥砂浆将铁架燕尾端埋入牢固,埋入时要注意铁架的平直程度和孔间距离,应用线坠和水平尺测量准确后再稳住铁架,待水泥砂浆凝固后再把配电箱箱体固定在铁架上。

金属膨胀螺栓固定配电箱:采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱,金屑膨胀螺栓的大小应根据箱体重量选择。

其方法是根据弹线定位的要求,找出墙体及箱体固定点的准确位置,一个箱体固定点一般为四个,均匀地对称于四角,用电钻或冲击钻在墙体及箱体固定点位置钻孔,其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内,且孔洞应平直不得歪斜。

最后将箱体的孔洞与墙体的孔洞对正,注意应加镀锌弹垫、平垫,将箱体稍加固定,待最后一次用水平尺将箱体调整平直后,再把螺栓逐个拧牢固。

（3）安装箱内盘芯:将箱体内杂物清理干净,如箱后有分线盒也一并清理干净,然后将导线理顺.分清支路和相序,并在导线末端用白胶布或其他材料临时标注清楚,再把盘芯与箱体安装牢固,最后将导线端头按标好的支路和相序引至箱体或盘芯上,逐个剥削导线端头,再逐个压接在器具上,同时将保护地线按要求压接牢固。

一、交底目的为确保配电箱安装、使用过程中的安全，提高员工的安全意识，降低事故发生率，特制定本技术安全交底。

二、交底对象所有参与配电箱安装、维护、操作的相关人员。

三、交底内容1. 施工前的准备工作（1）施工人员应熟悉配电箱的结构、性能、操作方法及安全注意事项。

（2）施工前，应对施工区域进行安全检查，确保现场无安全隐患。

（3）施工人员应穿戴好安全帽、绝缘鞋等防护用品。

2. 施工过程中的安全注意事项（1）配电箱安装前，应确保施工环境整洁、干燥，无易燃、易爆物品。

（2）配电箱安装时，应保持水平，固定牢固，不得倾斜。

（3）配电箱内电缆敷设应整齐、规范，不得交叉、扭曲。

（4）配电箱内接线应准确、牢固，绝缘良好，不得裸露。

（5）配电箱安装完成后，应进行试运行，检查设备运行是否正常。

3. 使用过程中的安全注意事项（1）配电箱操作人员应熟悉操作规程，不得擅自操作。

（2）配电箱操作时，应保持注意力集中，严禁酒后操作。

（3）配电箱周围不得堆放杂物，确保操作空间。

（4）配电箱操作人员应定期检查设备运行状况，发现问题及时上报。

4. 故障处理（1）配电箱发生故障时，应立即停机，切断电源，确保安全。

（2）故障处理过程中，应佩戴绝缘手套、绝缘鞋等防护用品。

（3）故障处理完毕后，应进行试运行，确保设备恢复正常。

5. 应急措施（1）发生触电事故时，应立即切断电源，进行现场急救。

（2）发生火灾时，应立即报警，并使用灭火器进行灭火。

四、交底要求1. 施工人员应认真听取交底内容，确保理解。

2. 施工人员应严格遵守安全操作规程，确保自身及他人安全。

3. 施工人员应定期参加安全培训，提高安全意识。

4. 施工单位应定期对配电箱进行检修、维护，确保设备安全运行。

五、交底时间[填写交底时间]六、交底人[填写交底人姓名]七、审核人[填写审核人姓名]八、备注1. 本交底适用于配电箱安装、使用过程中的安全。

2. 施工单位应根据实际情况，对本交底进行补充和完善。

角。

3.2.16配电箱（盘）面板较大时，应有加强衬铁，当宽度超过50Om i n时，箱门应做双开门。

3. 2.17立式盘背面距建筑物应不小于800mm；基础型钢安装前应调直后埋设固定，其水平误差每米应不大于Inmb全长总误差不大于5mm。

盘面底口距地面不应小于500mm。

铁架明装配电盘距离建筑物应做到便于维修。

3.3弹线定位：根据设计要求找出配电箱（盘）位置，并按照箱（盘）的外形尺寸进行弹线定位：弹线定位的目的是对有预埋木砖或铁件的情况，可以更准确的找出预埋件，或者可以找出金属胀管螺栓的位置。

3.4明装配电箱（盘）：铁架固定配电箱（盘）将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。

煨弯时用方尺找正，再用电（气）焊，将对口缝焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。

再按照标高用水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直程度和孔间距离，应用线坠和水平尺测量准确后再稳往铁架。

待水泥砂浆凝固后方可进行配电箱（盘）的安装。

金属膨胀螺栓固定配电箱（盘）采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱（盘）。

其方法是根据第3.3条弹线定位的要求找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。

3.5配电箱（盘）的加工：盘面可采用厚塑料板、包铁皮的木板或钢板。

以采用钢板做盘面为例，将钢板按尺寸用方尺量好，画好切割线后进行切割。

切割后用扁铿将棱角铿平。

盘面的组装配线如下：1.5.1实物排列：将盘面板放平，再将全部电具、仪表置于其上，进行实物排列。

对照设计图及电具、仪表的规格和数量，选择最佳位置使之符合间距要求，并保证操作维修方便及外型美观。

3.5.2加工：位置确定后，用方尺找正，画出水平线，分均孔距。

然后撤去电具、仪表，进行钻孔（孔径应与绝缘嘴吻合）。

钻孔后除锈，刷防锈漆及灰油漆。

3.5.3固定电具：油漆干后装上绝缘嘴，并将全部电具、仪表摆平、找正，用螺丝固定牢固。
