配电箱技术交底大全

配电箱安装施工安全技术交底本文档旨在详细说明配电箱安装施工的安全技术要点和注意事项。

配电箱是电力系统中非常重要的组成部分，因此安装施工应严格按照相关标准和规范进行，以确保工作安全和质量。

1. 施工前准备在进行配电箱安装施工前，必须进行充分的准备工作，包括但不限于以下内容：- 确保施工人员具有相关资质和安全培训；- 确认所有施工材料和设备的质量和完好性；- 了解工作现场的环境条件，包括电力供应情况和周围环境的安全性；- 制定详细的施工方案和安全措施。

2. 安全措施配电箱安装施工中应采取以下安全措施，以保障施工人员的安全：- 戴好个人防护用具，如安全帽、防护眼镜和耳塞等；- 严禁携带易燃、易爆物品进入工作现场；- 工作时保持清醒，严禁酒后施工；- 配电箱必须是带有过流保护装置的标准设备；- 按照操作规程正确使用施工工具，并保持工具的完好状态。

3. 安全操作注意事项在进行配电箱安装施工时，需要特别注意以下事项：- 按照标准操作程序进行连接和布线，避免任何违规操作；- 确保电源已彻底断开并贴好警示标识，以防止触电事故；- 配电箱应远离易燃、易爆和腐蚀性物质；- 严禁超负荷运行，确保电流和功率符合设备要求；- 确保接地良好，防止电气火灾和触电事故的发生。

4. 施工后维护完成配电箱安装施工后，应定期进行维护和检查，确保其正常运行和安全性。

- 定期检查配电箱的内部和外部设备的工作状态；- 注意清理和排除灰尘、污物等可能引发故障的因素；- 确保连接器和接线端子的紧固度和良好接触性；- 定期检查过流保护装置和漏电保护装置的工作状态。

总结配电箱安装施工是一项重要的工作，必须严格遵循安全技术要点和注意事项。

本文档提供了相关指导，希望能够对施工人员进行有益的技术交底，确保施工过程的安全和质量。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

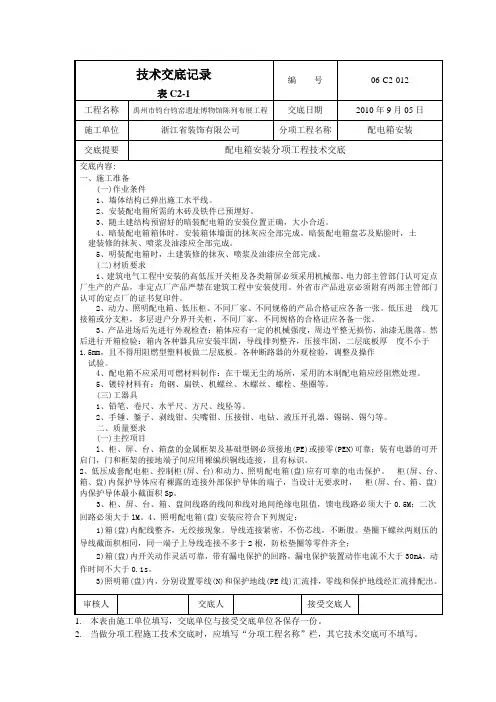

技术交底记录编号06-C2-015表C2-1工程名称禹州市钧台钧窑遗址博物馆陈列布展工程交底日期2010年9月05日施工单位浙江省装饰有限公司分项工程名称配电箱安装交底提要配电箱安装分项工程技术交底11、建筑照明配电箱中N线及PE线端子排的设置有两种方式：①GB50259—96中规定：配电箱内应分别设置零线和保护地线(PE线)汇流排，各支路零线和保护地线应在汇流排上连接，不得绞接，并应有编号。

②质监总站037号文中规定：民用住宅照明总配电箱、盘、板内应没置N线和PE线端子排，各照明支路N线及PE线应经端子排配出。

层箱及户箱、盘不宜设PE线端子排，各用电器具PE线支线与PE线干线采用直接连接并包好绝缘放于二层板后。

③施工中层箱及户箱PE线的做法参照以上哪个标淮，应以当地质检站的要求为准。

12、配电箱内的接地应牢固良好。

保护接地线的截面应按下表的规定选择，并应与设备的主接地、端子有效连接。

13、配电箱的箱体及二层金属覆板均应与保护接地电路连接，在订货时应提出设置专用的，不可拆卸的接地螺丝母，其保护接地线截面按上表1的规定选择，并应与其专用接地螺丝有效连接。

注意PE线不允许利用箱体、盒体串接。

14、配电箱如装有超过50伏电器设备可开启的门、活动面板、活动台面，必须用裸铜软线与接地良好的金属构架可靠连接。

(二)弹线定位根据设计要求找出配电箱的位置，并按照箱体外形尺寸进行弹线定位。

(三)明装配电箱1、明装配电箱分为明管明箱和暗管明箱两种，其配电箱的安装方式两种大致相同：但对于暗管明箱，现施工中一般采用下图一的做法，此做法的弊病是箱后的暗装接线盒不利于检查和维修，一旦遇到换线、查线等情况时，还得拆下明装配电箱。

图二的做法可避免这个问题，方便了检查和维修。

它只需在订货时按图示对箱体提出要求即可。

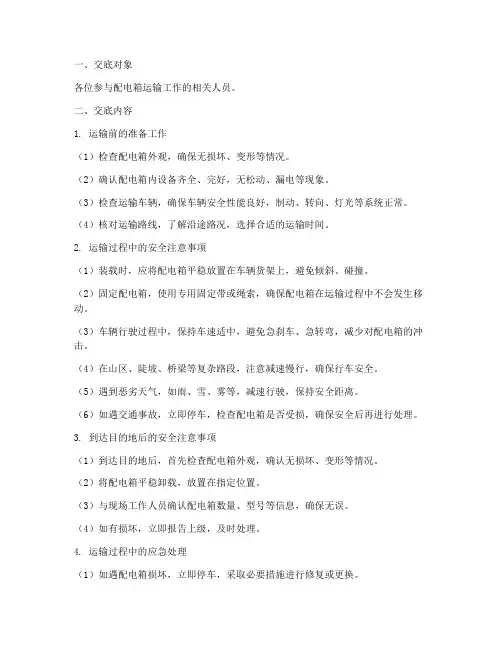

一、交底对象各位参与配电箱运输工作的相关人员。

二、交底内容1. 运输前的准备工作（1）检查配电箱外观，确保无损坏、变形等情况。

（2）确认配电箱内设备齐全、完好，无松动、漏电等现象。

（3）检查运输车辆，确保车辆安全性能良好，制动、转向、灯光等系统正常。

（4）核对运输路线，了解沿途路况，选择合适的运输时间。

2. 运输过程中的安全注意事项（1）装载时，应将配电箱平稳放置在车辆货架上，避免倾斜、碰撞。

（2）固定配电箱，使用专用固定带或绳索，确保配电箱在运输过程中不会发生移动。

（3）车辆行驶过程中，保持车速适中，避免急刹车、急转弯，减少对配电箱的冲击。

（4）在山区、陡坡、桥梁等复杂路段，注意减速慢行，确保行车安全。

（5）遇到恶劣天气，如雨、雪、雾等，减速行驶，保持安全距离。

（6）如遇交通事故，立即停车，检查配电箱是否受损，确保安全后再进行处理。

3. 到达目的地后的安全注意事项（1）到达目的地后，首先检查配电箱外观，确认无损坏、变形等情况。

（2）将配电箱平稳卸载，放置在指定位置。

（3）与现场工作人员确认配电箱数量、型号等信息，确保无误。

（4）如有损坏，立即报告上级，及时处理。

4. 运输过程中的应急处理（1）如遇配电箱损坏，立即停车，采取必要措施进行修复或更换。

（2）如遇交通事故，立即停车，确保人员安全，同时采取必要措施保护现场。

（3）如遇恶劣天气，减速行驶，确保行车安全。

三、安全责任1. 运输人员应严格遵守本交底内容，确保配电箱运输安全。

2. 车辆驾驶员应具备相应的驾驶技能，熟悉运输路线，确保行车安全。

3. 项目管理人员应加强对运输工作的监督，确保配电箱运输安全。

4. 运输过程中如发现安全隐患，应立即采取措施予以消除。

四、交底人（签名）五、交底时间年月日六、备注1. 本交底适用于配电箱运输工作。

2. 运输过程中，如遇特殊情况，应立即报告上级，寻求解决方案。

3. 本交底内容仅供参考，具体操作以实际情况为准。

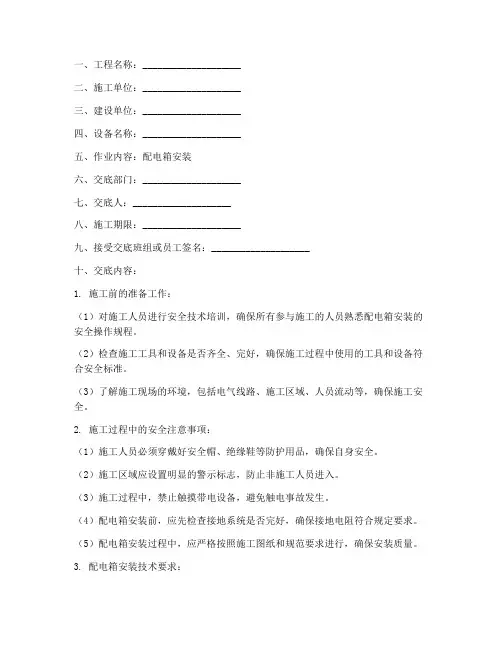

一、工程名称：____________________二、施工单位：____________________三、建设单位：____________________四、设备名称：____________________五、作业内容：配电箱安装六、交底部门：____________________七、交底人：____________________八、施工期限：____________________九、接受交底班组或员工签名：____________________十、交底内容：1. 施工前的准备工作：（1）对施工人员进行安全技术培训，确保所有参与施工的人员熟悉配电箱安装的安全操作规程。

（2）检查施工工具和设备是否齐全、完好，确保施工过程中使用的工具和设备符合安全标准。

（3）了解施工现场的环境，包括电气线路、施工区域、人员流动等，确保施工安全。

2. 施工过程中的安全注意事项：（1）施工人员必须穿戴好安全帽、绝缘鞋等防护用品，确保自身安全。

（2）施工区域应设置明显的警示标志，防止非施工人员进入。

（3）施工过程中，禁止触摸带电设备，避免触电事故发生。

（4）配电箱安装前，应先检查接地系统是否完好，确保接地电阻符合规定要求。

（5）配电箱安装过程中，应严格按照施工图纸和规范要求进行，确保安装质量。

3. 配电箱安装技术要求：（1）配电箱安装位置应避开高温、潮湿、易燃易爆等危险区域。

（2）配电箱安装高度应便于操作和维护，一般安装高度为1.4-1.6米。

（3）配电箱应安装牢固，不得倾斜、晃动。

（4）配电箱内部电器设备安装应整齐、规范，不得随意改动电路。

（5）配电箱内部接线应采用符合规定的电缆和接线端子，确保连接可靠。

4. 施工结束后的注意事项：（1）配电箱安装完成后，应对其进行检查，确保安装质量符合要求。

（2）对施工区域进行清理，确保现场整洁、无安全隐患。

（3）对施工人员进行安全教育，提高安全意识。

十一、安全注意事项：（1）严格执行操作规程，持证上岗。

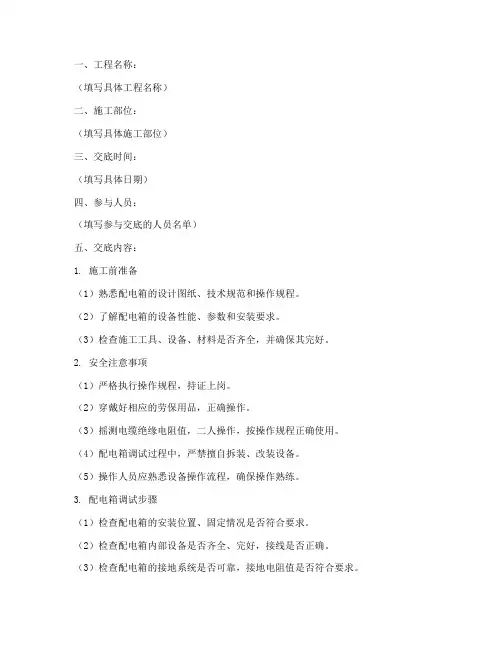

一、工程名称：（填写具体工程名称）二、施工部位：（填写具体施工部位）三、交底时间：（填写具体日期）四、参与人员：（填写参与交底的人员名单）五、交底内容：1. 施工前准备（1）熟悉配电箱的设计图纸、技术规范和操作规程。

（2）了解配电箱的设备性能、参数和安装要求。

（3）检查施工工具、设备、材料是否齐全，并确保其完好。

2. 安全注意事项（1）严格执行操作规程，持证上岗。

（2）穿戴好相应的劳保用品，正确操作。

（3）摇测电缆绝缘电阻值，二人操作，按操作规程正确使用。

（4）配电箱调试过程中，严禁擅自拆装、改装设备。

（5）操作人员应熟悉设备操作流程，确保操作熟练。

3. 配电箱调试步骤（1）检查配电箱的安装位置、固定情况是否符合要求。

（2）检查配电箱内部设备是否齐全、完好，接线是否正确。

（3）检查配电箱的接地系统是否可靠，接地电阻值是否符合要求。

（4）进行配电箱的绝缘电阻测试，确保绝缘性能良好。

（5）对配电箱的开关、保护装置进行功能测试，确保其动作可靠。

（6）检查配电箱的电气连接是否牢固，电缆敷设是否符合规范。

（7）对配电箱进行整体调试，确保各部分运行正常。

4. 安全技术措施（1）配电箱调试过程中，操作人员应站在绝缘垫上，确保安全。

（2）调试过程中，严禁操作人员单独作业，应配备至少两名操作人员。

（3）配电箱调试期间，禁止无关人员进入调试区域。

（4）调试完成后，对配电箱进行试运行，确保其正常运行。

（5）调试过程中，如发现异常情况，应立即停止调试，查明原因并采取措施。

六、交底要求1. 参与交底的人员应认真听取交底内容，确保理解并掌握安全操作规程。

2. 施工过程中，操作人员应严格执行安全操作规程，确保施工安全。

3. 施工单位应加强对施工人员的培训，提高其安全意识和操作技能。

4. 施工单位应定期对施工人员进行安全检查，确保施工安全。

请各位参与交底的人员认真学习以上内容，确保施工安全，顺利完成配电箱调试工作。

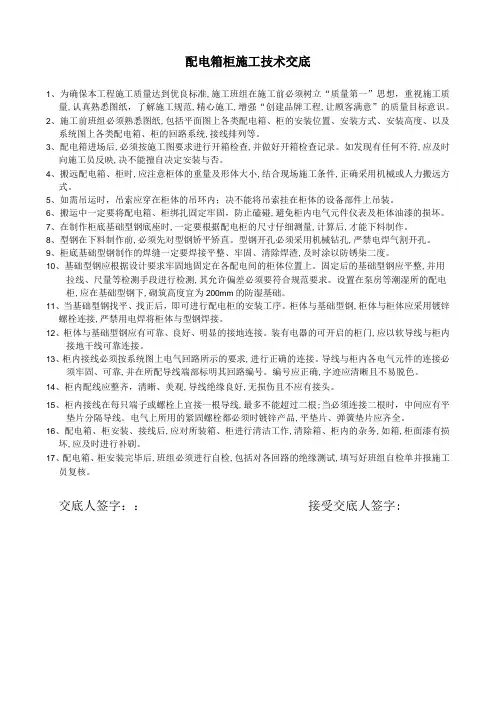

配电箱柜施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立“质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。

2、施工前班组必须熟悉图纸,包括平面图上各类配电箱、柜的安装位置、安装方式、安装高度、以及系统图上各类配电箱、柜的回路系统,接线排列等。

3、配电箱进场后,必须按施工图要求进行开箱检查,并做好开箱检查记录。

如发现有任何不符,应及时向施工员反映,决不能擅自决定安装与否。

4、搬远配电箱、柜时,应注意柜体的重量及形体大小,结合现场施工条件,正确采用机械或人力搬远方式。

5、如需吊运时，吊索应穿在柜体的吊环内；决不能将吊索挂在柜体的设备部件上吊装。

6、搬运中一定要将配电箱、柜绑扎固定牢固，防止磕碰,避免柜内电气元件仪表及柜体油漆的损坏。

7、在制作柜底基础型钢底座时,一定要根据配电柜的尺寸仔细测量,计算后,才能下料制作。

8、型钢在下料制作前,必须先对型钢矫平矫直。

型钢开孔必须采用机械钻孔,严禁电焊气割开孔。

9、柜底基础型钢制作的焊缝一定要焊接平整、牢固、清除焊渣,及时涂以防锈柒二度。

10、基础型钢应根据设计要求牢固地固定在各配电间的柜体位置上。

固定后的基础型钢应平整,并用拉线、尺量等检测手段进行检测,其允许偏差必须要符合规范要求。

设置在泵房等潮湿所的配电柜,应在基础型钢下,砌筑高度宜为200mm的防湿基础。

11、当基础型钢找平、找正后，即可进行配电柜的安装工序。

柜体与基础型钢,柜体与柜体应采用镀锌螺栓连接,严禁用电焊将柜体与型钢焊接。

12、柜体与基础型钢应有可靠、良好、明显的接地连接。

装有电器的可开启的柜门,应以软导线与柜内接地干线可靠连接。

13、柜内接线必须按系统图上电气回路所示的要求,进行正确的连接。

导线与柜内各电气元件的连接必须牢固、可靠,并在所配导线端部标明其回路编号。

编号应正确,字迹应清晰且不易脱色。

14、柜内配线应整齐，清晰、美观,导线绝缘良好,无损伤且不应有接头。

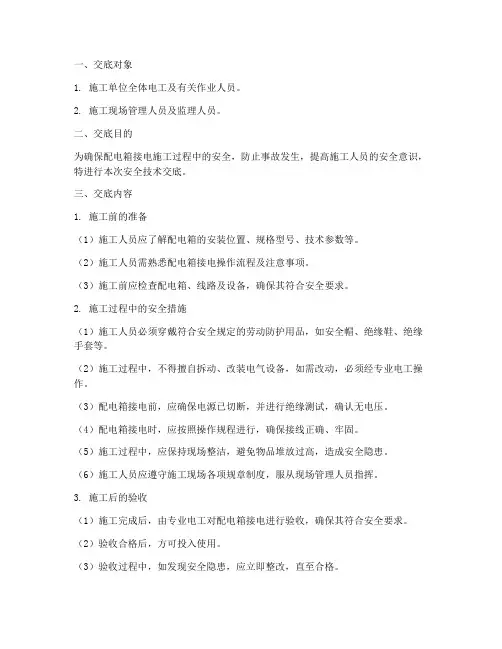

一、交底对象1. 施工单位全体电工及有关作业人员。

2. 施工现场管理人员及监理人员。

二、交底目的为确保配电箱接电施工过程中的安全，防止事故发生，提高施工人员的安全意识，特进行本次安全技术交底。

三、交底内容1. 施工前的准备（1）施工人员应了解配电箱的安装位置、规格型号、技术参数等。

（2）施工人员需熟悉配电箱接电操作流程及注意事项。

（3）施工前应检查配电箱、线路及设备，确保其符合安全要求。

2. 施工过程中的安全措施（1）施工人员必须穿戴符合安全规定的劳动防护用品，如安全帽、绝缘鞋、绝缘手套等。

（2）施工过程中，不得擅自拆动、改装电气设备，如需改动，必须经专业电工操作。

（3）配电箱接电前，应确保电源已切断，并进行绝缘测试，确认无电压。

（4）配电箱接电时，应按照操作规程进行，确保接线正确、牢固。

（5）施工过程中，应保持现场整洁，避免物品堆放过高，造成安全隐患。

（6）施工人员应遵守施工现场各项规章制度，服从现场管理人员指挥。

3. 施工后的验收（1）施工完成后，由专业电工对配电箱接电进行验收，确保其符合安全要求。

（2）验收合格后，方可投入使用。

（3）验收过程中，如发现安全隐患，应立即整改，直至合格。

四、注意事项1. 配电箱接电施工过程中，如遇特殊情况，应立即停止施工，并向上级汇报。

2. 施工人员应严格按照操作规程进行施工，不得擅自更改施工方案。

3. 施工过程中，如发现设备故障，应立即停止使用，并及时上报。

4. 施工人员应提高安全意识，遵守安全操作规程，确保施工安全。

五、总结配电箱接电安全技术交底是确保施工安全的重要环节，施工人员应认真学习和遵守安全技术交底内容，提高安全意识，确保施工顺利进行。

同时，施工现场管理人员及监理人员应加强对施工过程的监督，确保施工安全。

一、交底目的为确保低压配电箱的安全稳定运行，预防电气事故的发生，提高操作人员的安全意识和操作技能，特进行低压配电箱安全技术交底。

二、交底内容1. 低压配电箱概述低压配电箱是电力系统中最低一级控制和保护设施，主要用于分配、控制、保护电能。

它将电能从高压配电系统分配到各个用电设备，确保电力供应的稳定性和安全性。

2. 低压配电箱的安全要求（1）电气元件选用：所选用电器元件的工作电压、电流、频率、等级必须符合其工作要求，安装布线要整齐，连接要可靠。

（2）保护电器设置：配电箱内的每路分支线或保护需要选择性的地方，一般均应设保护电器。

当选用熔断器或自动开关作保护电器时，熔断器的熔体额定电流或自动开关过电流脱扣的速定电流，应尽量接近但不小于被保护线路的负荷计算电流。

（3）短路保护：选用熔断器保护配电线路时，熔断应装设在不接地（零）各相各极上。

熔断器作短路保护时，熔体或导体的截面选择应符合规定。

（4）自动开关保护：当选用自动开关保护配电线路时，其过流脱扣器应装设在不接地的各相各极上。

自动开关作短路保护时，整定电流应符合规定。

3. 低压配电箱的安装要求（1）安装位置：低压配电箱应安装在干燥、通风、无腐蚀性气体、无易燃易爆物质的场所。

（2）安装高度：低压配电箱的安装高度应符合《电气装置安装工程施工及验收规范》的要求。

（3）接地要求：低压配电箱应可靠接地，接地电阻应符合规定。

4. 低压配电箱的维护与检修（1）定期检查：定期检查低压配电箱的电气元件、线路、接地等情况，发现问题及时处理。

（2）更换元件：发现损坏的电气元件应及时更换，确保配电箱的正常运行。

（3）清洁保养：定期清洁配电箱，保持内部清洁，防止灰尘、油污等影响设备正常运行。

三、交底要求1. 操作人员应熟悉本交底内容，确保掌握低压配电箱的安全操作技能。

2. 操作人员应严格遵守安全操作规程，确保人身和设备安全。

3. 操作人员应定期参加安全培训，提高安全意识和操作技能。

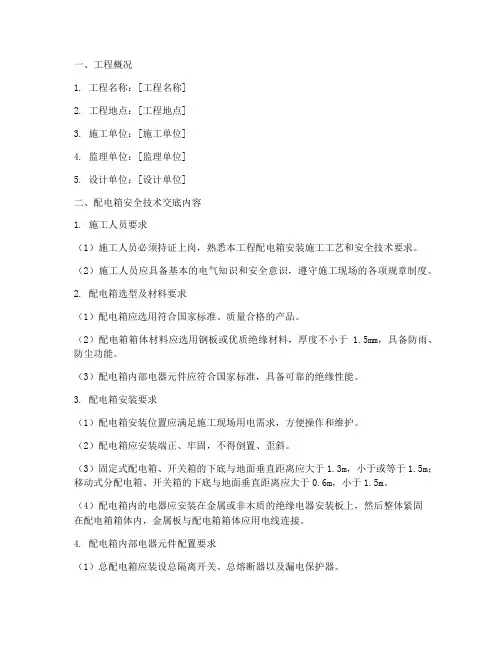

一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 施工单位：[施工单位]4. 监理单位：[监理单位]5. 设计单位：[设计单位]二、配电箱安全技术交底内容1. 施工人员要求（1）施工人员必须持证上岗，熟悉本工程配电箱安装施工工艺和安全技术要求。

（2）施工人员应具备基本的电气知识和安全意识，遵守施工现场的各项规章制度。

2. 配电箱选型及材料要求（1）配电箱应选用符合国家标准、质量合格的产品。

（2）配电箱箱体材料应选用钢板或优质绝缘材料，厚度不小于 1.5mm，具备防雨、防尘功能。

（3）配电箱内部电器元件应符合国家标准，具备可靠的绝缘性能。

3. 配电箱安装要求（1）配电箱安装位置应满足施工现场用电需求，方便操作和维护。

（2）配电箱应安装端正、牢固，不得倒置、歪斜。

（3）固定式配电箱、开关箱的下底与地面垂直距离应大于1.3m，小于或等于1.5m；移动式分配电箱、开关箱的下底与地面垂直距离应大于0.6m，小于1.5m。

（4）配电箱内的电器应安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱箱体应用电线连接。

4. 配电箱内部电器元件配置要求（1）总配电箱应装设总隔离开关、总熔断器以及漏电保护器。

（2）动力配电箱与照明配电箱宜分开设置，如合置在同一配电箱内，动力和照明线路应分路设置。

（3）配电箱、开关箱应装设端正、牢固，移动式分配电箱、开关箱应装设在固定的支架上。

5. 安全防护措施（1）施工人员应佩戴安全帽、绝缘鞋等防护用品。

（2）施工过程中，应确保施工环境整洁，防止发生触电事故。

（3）配电箱内严禁存放易燃、易爆物品。

（4）配电箱、开关箱在操作过程中，严禁操作人员直接接触带电部分。

（5）施工结束后，应对配电箱、开关箱进行检查，确保安全可靠。

三、施工过程中注意事项1. 施工人员应严格按照配电箱安装施工工艺和安全技术要求进行施工。

2. 施工过程中，如发现安全隐患，应立即停止施工，并采取措施进行处理。

一、工程概况1. 工程名称：[配电箱工程名称]2. 工程地点：[工程地点]3. 工程规模：[工程规模]4. 施工单位：[施工单位名称]5. 施工负责人：[施工负责人姓名]二、施工安全注意事项1. 施工人员必须经过专业培训，取得相关操作资格证书后方可上岗。

2. 施工现场必须设置明显的安全警示标志，提醒施工人员注意安全。

3. 施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。

4. 施工现场应保持整洁，通道畅通，不得堆放杂物。

5. 施工人员应遵守操作规程，严禁违章作业。

三、配电箱安装要求1. 配电箱应安装在干燥、通风、无腐蚀性气体和蒸汽的场所。

2. 配电箱底边距地面高度应不低于1.2米，操作面宽度应不小于0.8米。

3. 配电箱的接地应可靠，接地电阻不大于4Ω。

4. 配电箱内电缆敷设应整齐、牢固，不得有接头，电缆应按规定敷设。

5. 配电箱内电器设备安装应牢固，接线正确，不得松动。

6. 配电箱内应设置漏电保护装置，漏电动作电流不大于30mA，动作时间不大于0.1秒。

四、施工安全技术措施1. 施工人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。

2. 施工现场应设置安全警示标志，提醒施工人员注意安全。

3. 施工人员应严格遵守操作规程，严禁违章作业。

4. 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。

5. 施工现场应保持整洁，通道畅通，不得堆放杂物。

6. 施工人员应熟悉施工图纸，了解工程概况，掌握施工技术要求。

7. 施工过程中应定期检查电气设备，确保其正常运行。

8. 施工过程中应加强现场管理，防止发生安全事故。

五、应急措施1. 发生触电事故时，立即切断电源，并立即进行现场急救。

2. 发生火灾事故时，立即报警，并采取有效措施进行灭火。

3. 发生高空坠落事故时，立即采取措施，防止事故扩大。

六、施工验收1. 施工单位应严格按照设计要求和技术规范进行施工。

2. 施工单位应确保工程质量，确保配电箱安全可靠。

一、工程名称：__________工程二、工程地点：__________三、施工时间：__________四、参与人员：全体施工人员、管理人员、电工等一、安全交底目的为确保配电箱安装、维护和使用过程中的安全，防止发生安全事故，现将配电箱常用安全技术交底如下：二、配电箱安装、维护和使用过程中的安全注意事项1. 施工人员必须持证上岗，熟悉配电箱安装、维护和使用操作规程。

2. 施工现场应设置安全警示标志，确保施工区域安全。

3. 配电箱安装、维护和使用过程中，应穿戴好个人防护用品，如安全帽、绝缘鞋、绝缘手套等。

4. 配电箱安装前，应检查设备、工具是否完好，线路是否符合要求。

5. 配电箱安装过程中，应严格按照操作规程进行，确保安装牢固、可靠。

6. 配电箱内电器设备安装完毕后，应进行绝缘电阻测试，确保安全。

7. 配电箱内电器设备应安装端正，不得随意更改位置。

8. 配电箱内电器设备应定期进行维护、保养，确保正常运行。

9. 配电箱内电器设备出现故障时，应及时停机维修，严禁带病运行。

10. 配电箱使用过程中，严禁私自拆卸、改装电器设备。

11. 配电箱周围应保持清洁、通风，防止火灾、爆炸事故发生。

12. 配电箱内严禁放置易燃、易爆物品。

13. 配电箱周围不得堆放杂物，确保通道畅通。

14. 配电箱操作人员应熟悉电器设备性能、操作规程，严禁无证操作。

15. 配电箱操作人员应掌握紧急事故处理方法，如触电、火灾等。

三、安全检查与验收1. 施工单位应定期对配电箱进行安全检查，确保设备、线路符合安全要求。

2. 施工单位应组织专业人员进行配电箱验收，确保安装、维护、使用过程符合安全规范。

3. 配电箱验收合格后，方可投入使用。

四、应急处理1. 发生触电事故时，立即切断电源，对触电者进行急救。

2. 发生火灾时，立即报警，并采取相应措施进行灭火。

3. 发生其他安全事故时，立即启动应急预案，采取相应措施进行处理。

五、总结配电箱安装、维护和使用过程中的安全技术交底，旨在提高全体施工人员的安全意识，确保工程顺利进行。

一、交底目的为确保配电箱柜安装过程中的安全，防止发生意外事故，特制定本安全技术交底。

二、适用范围本交底适用于配电箱柜的安装、调试及维护工作。

三、安全注意事项1. 施工人员必须经过专业培训，取得相应资格证书后方可上岗。

2. 施工前应认真阅读产品说明书及施工图纸，了解配电箱柜的安装要求及注意事项。

3. 施工现场应设置安全警示标志，确保施工人员及其他人员的安全。

4. 严格遵守国家及行业相关安全规定，确保施工安全。

四、施工前准备1. 确认施工现场环境，检查配电箱柜及配件是否完好。

2. 检查施工工具、设备是否齐全，并确保其性能良好。

3. 根据施工图纸，确定配电箱柜的安装位置及高度。

4. 准备必要的防护用品，如安全帽、绝缘手套、绝缘鞋等。

五、施工过程安全交底1. 施工人员必须佩戴安全帽、绝缘手套、绝缘鞋等防护用品。

2. 配电箱柜安装时，应确保其与墙体固定牢固，防止因振动导致设备损坏。

3. 接线过程中，应严格遵守接线顺序，确保接线正确、牢固。

4. 零线与地线应分开，焊机作好接地保护。

5. 电缆敷设时，应确保电缆绝缘层完好，不得损伤。

6. 配电箱柜两侧接线应压接牢固，必须安装可靠防护罩。

7. 初、次级接线处必须装有防护罩。

8. 电焊机的外壳必须设可靠的接零或接地保护。

9. 露天冒雨不得从事电焊作业。

10. 电缆终端接线端子，按规格大小选择接线端子（鼻子）压接牢固，电缆线相序用相色带缠绕整齐，电缆垂直固定在支架上。

六、施工后验收1. 检查配电箱柜安装位置、高度是否符合要求。

2. 检查接线是否正确、牢固，绝缘层是否完好。

3. 检查接地保护是否可靠。

4. 检查配电箱柜外观是否有损坏。

七、安全培训及教育1. 定期对施工人员进行安全教育培训，提高安全意识。

2. 对新入职的施工人员进行岗前安全培训，确保其了解本岗位的安全操作规程。

3. 施工过程中，发现安全隐患，立即采取措施消除。

八、应急处置1. 发生意外事故时，立即停止施工，并立即上报。

一、交底目的为确保配电箱清扫工作顺利进行，防止安全事故的发生，特进行本次安全技术交底。

二、交底内容1. 人员要求（1）参加清扫工作的人员必须具备相应的电工技能和安全生产知识，持有电工操作证。

（2）清扫前应进行安全教育，提高安全意识。

2. 清扫前的准备工作（1）检查配电箱及附件是否完好，如发现损坏、漏电等情况，应立即停止清扫工作，并上报相关部门处理。

（2）检查工具、设备是否齐全，如绝缘手套、绝缘靴、安全帽、验电笔等。

（3）了解配电箱的运行情况，包括电压、电流、负载等参数。

3. 清扫过程（1）穿戴好个人防护用品，如绝缘手套、绝缘靴、安全帽等。

（2）切断配电箱电源，确保配电箱处于断电状态。

（3）使用验电笔对配电箱内部进行验电，确认无电压后，方可进行清扫工作。

（4）使用专用工具对配电箱内部进行清扫，如灰尘、油污等。

（5）清扫过程中，注意观察配电箱内部是否存在异常情况，如线路老化、接头松动等。

4. 清扫后的工作（1）清扫完成后，检查配电箱内部是否存在安全隐患，如线路破损、接头松动等。

（2）恢复配电箱电源，确保配电箱正常运行。

（3）清理现场，保持工作环境整洁。

5. 安全注意事项（1）严格遵守操作规程，不得擅自改变清扫方法。

（2）注意个人安全，防止触电、高处坠落等事故发生。

（3）在清扫过程中，如发现安全隐患，应立即停止工作，并上报相关部门处理。

（4）严禁非专业人员操作配电箱，防止误操作导致事故。

（5）保持通讯畅通，如遇紧急情况，能迅速采取措施。

三、总结本次配电箱清扫安全技术交底，旨在提高大家的安全意识，确保配电箱清扫工作顺利进行。

希望大家在清扫过程中，严格遵守操作规程，确保自身和他人的安全。

如有疑问，请及时向现场负责人咨询。

一、交底对象1. 施工单位全体参与配电箱检修作业的人员。

2. 项目现场管理人员。

二、交底时间（具体时间）三、交底内容一、安全注意事项1. 施工人员必须经过专业培训，取得相关操作证书，方可进行配电箱检修作业。

2. 施工前，应充分了解配电箱的结构、原理及安全操作规程。

3. 严格执行操作规程，确保作业安全。

二、作业前的准备工作1. 检查作业现场，确保环境整洁，无易燃、易爆物品。

2. 确认配电箱停电，并做好停电标识。

3. 检查安全工器具，如绝缘手套、绝缘靴、绝缘棒等，确保完好。

4. 检查作业现场安全防护设施，如安全围栏、警示标志等。

三、配电箱检修操作步骤1. 打开配电箱门，检查内部设备。

2. 检查配电箱内部线路、电器设备是否损坏，接线是否牢固。

3. 检查开关、熔断器等电器设备是否正常，动作是否灵活。

4. 检查配电箱内部接地线是否连接牢固，接地电阻是否满足要求。

5. 检查配电箱内部绝缘电阻是否符合规定。

6. 对配电箱内部进行清洁、擦拭。

7. 对配电箱内部进行防腐处理。

8. 检查配电箱外部设备，如接地装置、避雷装置等。

9. 对配电箱进行整体检查，确认无异常后，关闭配电箱门。

四、作业后的注意事项1. 作业结束后，确认配电箱已恢复原状，电源已切断。

2. 检查作业现场，确保无遗留工具、材料等。

3. 清理作业现场，恢复原状。

五、应急处置措施1. 发现配电箱内部设备损坏、接线松动等情况，应立即停电，并报告上级领导。

2. 发生触电事故，立即切断电源，对伤员进行现场急救，并拨打急救电话。

3. 发生火灾，立即切断电源，使用灭火器进行灭火，并拨打火警电话。

六、总结1. 施工人员应严格遵守安全操作规程，确保作业安全。

2. 施工现场管理人员应加强安全监管，确保作业安全。

3. 定期对施工人员进行安全教育培训，提高安全意识。

4. 严格执行配电箱检修安全技术交底，确保作业安全。

以上为配电箱检修安全技术交底模板，具体作业内容应根据实际情况进行调整。

角。

3.2.16配电箱（盘）面板较大时，应有加强衬铁，当宽度超过50Om i n时，箱门应做双开门。

3. 2.17立式盘背面距建筑物应不小于800mm；基础型钢安装前应调直后埋设固定，其水平误差每米应不大于Inmb全长总误差不大于5mm。

盘面底口距地面不应小于500mm。

铁架明装配电盘距离建筑物应做到便于维修。

3.3弹线定位：根据设计要求找出配电箱（盘）位置，并按照箱（盘）的外形尺寸进行弹线定位：弹线定位的目的是对有预埋木砖或铁件的情况，可以更准确的找出预埋件，或者可以找出金属胀管螺栓的位置。

3.4明装配电箱（盘）：铁架固定配电箱（盘）将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。

煨弯时用方尺找正，再用电（气）焊，将对口缝焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。

再按照标高用水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直程度和孔间距离，应用线坠和水平尺测量准确后再稳往铁架。

待水泥砂浆凝固后方可进行配电箱（盘）的安装。

金属膨胀螺栓固定配电箱（盘）采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱（盘）。

其方法是根据第3.3条弹线定位的要求找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。

3.5配电箱（盘）的加工：盘面可采用厚塑料板、包铁皮的木板或钢板。

以采用钢板做盘面为例，将钢板按尺寸用方尺量好，画好切割线后进行切割。

切割后用扁铿将棱角铿平。

盘面的组装配线如下：1.5.1实物排列：将盘面板放平，再将全部电具、仪表置于其上，进行实物排列。

对照设计图及电具、仪表的规格和数量，选择最佳位置使之符合间距要求，并保证操作维修方便及外型美观。

3.5.2加工：位置确定后，用方尺找正，画出水平线，分均孔距。

然后撤去电具、仪表，进行钻孔（孔径应与绝缘嘴吻合）。

钻孔后除锈，刷防锈漆及灰油漆。

3.5.3固定电具：油漆干后装上绝缘嘴，并将全部电具、仪表摆平、找正，用螺丝固定牢固。

一、交底目的为确保配电箱接线施工安全，预防电气事故发生，特制定本安全技术交底。

二、交底对象所有参与配电箱接线施工的作业人员、管理人员及监督人员。

三、交底内容1. 安全生产法律法规及标准（1）认真学习并遵守国家安全生产法律法规及标准，如《中华人民共和国安全生产法》、《电力设施保护条例》等。

（2）熟悉本工程所在地的安全规定，严格执行。

2. 配电箱接线施工安全注意事项（1）施工前，应对施工现场进行全面检查，确保施工环境安全。

（2）施工人员必须佩戴安全帽、绝缘鞋，持证上岗。

（3）施工过程中，严禁酒后作业、疲劳作业。

（4）操作前，应先确认电源是否切断，确保安全。

3. 配电箱接线施工技术要求（1）配电箱应采用符合国家标准的电气设备，接线应符合设计要求。

（2）配电箱内的电气元件应安装牢固，接触良好。

（3）配电箱内应设置足够的绝缘子，确保绝缘性能。

（4）配电箱内的电缆应采用铠装电缆，防止电缆损坏。

（5）配电箱内的接地线应采用多股铜线，截面积不小于4mm²。

4. 配电箱接线施工操作步骤（1）切断电源，确保安全。

（2）按照设计图纸要求，对配电箱内的电气元件进行安装。

（3）连接电缆，确保电缆连接牢固。

（4）检查接地线连接是否牢固，确保接地性能。

（5）检查配电箱内的电气元件是否安装牢固，接触良好。

（6）恢复电源，进行试运行。

5. 安全防护措施（1）施工过程中，施工人员应佩戴绝缘手套、绝缘鞋，防止触电。

（2）施工现场应设置警示标志，提醒他人注意安全。

（3）施工完成后，应及时清理施工现场，消除安全隐患。

四、交底要求1. 施工人员应认真听取安全技术交底，确保掌握施工安全知识。

2. 施工过程中，严格执行安全技术措施，确保施工安全。

3. 施工完成后，应及时上报施工情况，确保工程顺利进行。

4. 如遇紧急情况，应立即采取应急措施，确保人员安全。

5. 施工人员应定期参加安全培训，提高安全意识。

五、附件1. 配电箱接线施工安全技术交底记录表2. 配电箱接线施工安全技术交底培训记录表本安全技术交底自发布之日起实施，如有未尽事宜，另行通知。
