一、交底目的为确保配电箱更换过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、交底内容1. 施工人员要求（1）施工人员必须持有相应的操作资格证书，具备一定的电气设备安装、维护经验。
（2）施工前，必须对施工人员进行安全技术培训，确保其掌握安全操作规程。
（3）施工人员应穿戴好个人防护用品，如安全帽、绝缘鞋、防护眼镜等。
2. 施工现场要求（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工现场应保持整洁，无关人员不得进入。
（3）施工过程中，应保持施工区域通风良好，防止有害气体积聚。
3. 施工步骤及注意事项（1）施工准备1）检查配电箱周围环境，确保无易燃、易爆物品。
2）确认停电，切断电源，确保施工安全。
3）准备好更换所需的工具、材料，如绝缘胶带、螺丝刀、扳手等。
（2）拆除旧配电箱1）使用螺丝刀、扳手等工具，拆卸配电箱内的电器设备，如断路器、漏电保护器等。
2）断开配电箱与电源线路的连接，确保断电。
3）拆卸配电箱面板，取出旧配电箱。
（3）安装新配电箱1）检查新配电箱及电器设备，确保无损坏、变形等。
2）将新配电箱安装到原位置，调整至水平。
3）按照要求连接新配电箱与电源线路，确保连接牢固。
4）安装配电箱内的电器设备，如断路器、漏电保护器等。
5）测试新配电箱及电器设备，确保正常运行。
（4）施工完毕1）清理施工现场，整理工具、材料。
2）恢复施工现场原状，确保整洁。
3）向相关人员进行安全交底，确保其了解施工过程及注意事项。
4. 风险及预防措施（1）电气伤害：施工过程中，应确保电源切断，防止触电事故发生。
预防措施：严格遵守操作规程，使用绝缘工具，穿戴个人防护用品。
（2）火灾：施工过程中，应避免易燃、易爆物品接触高温设备。
预防措施：远离火源，保持施工现场整洁，禁止吸烟。
（3）高空坠落：施工过程中，应确保施工人员在高处作业时安全。
预防措施：使用安全带、安全网等防护措施，确保施工人员在高处作业时的安全。
一、交底目的为确保配电箱在移动过程中的安全，避免发生安全事故，特进行本次安全技术交底。
二、交底对象所有参与配电箱移动的施工人员、管理人员及相关部门人员。
三、交底内容1. 安全意识教育（1）加强施工人员的安全意识，提高对配电箱移动安全风险的认识。
（2）明确配电箱移动过程中可能存在的安全隐患，确保施工人员掌握安全操作规程。
2. 施工准备（1）对配电箱进行全面的检查，确保其完好无损，具备移动条件。
（2）准备必要的移动工具和设备，如吊车、叉车、平板车等。
（3）确认移动路线，确保路线畅通无阻，避开危险区域。
3. 移动前的安全措施（1）切断配电箱的电源，确保配电箱内无带电体。
（2）在配电箱周围设置警示标志，提醒过往人员注意安全。
（3）对参与移动人员进行安全培训，确保其掌握安全操作技能。
4. 移动过程中的安全操作（1）严格按照操作规程进行配电箱的移动，严禁违规操作。
（2）使用吊车、叉车等设备时，必须确保设备完好，操作人员具备相关资质。
（3）移动过程中，加强现场管理，确保人员、设备安全。
（4）在移动过程中，注意保持配电箱的稳定，防止发生倾斜、坠落等事故。
5. 移动后的安全措施（1）移动完成后，对配电箱进行检查，确保其恢复正常运行状态。
（2）恢复配电箱的电源，确保用电设备正常运行。
（3）清理现场，消除安全隐患。
6. 应急处理（1）在移动过程中，如发现异常情况，应立即停止操作，并采取相应的应急措施。
（2）遇到紧急情况，立即启动应急预案，确保人员、设备安全。
四、交底要求1. 施工人员必须认真学习本次安全技术交底内容，确保掌握安全操作规程。
2. 施工过程中，严格执行安全技术交底要求，确保配电箱移动安全。
3. 施工单位应加强对施工人员的安全管理，定期进行安全检查，确保施工安全。
五、总结本次配电箱移动安全技术交底旨在提高施工人员的安全意识，确保配电箱移动过程中的安全。
请各位施工人员认真学习，严格遵守安全操作规程，共同保障施工安全。
完整版)配电箱安装技术交底30mA；３）箱（盘）内线路标识齐全、清晰，线路接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠；４）箱（盘）内应设有漏电保护器，并应进行漏电测试，漏电电流应小于0.5mA；５）箱（盘）内应设有过载保护器和短路保护器，保护器的额定电流应符合实际负载需求。
二）辅助项目１、配电箱的接线应牢固可靠，接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠。
２、接地电阻应符合规定要求，接地电阻不得大于4Ω。
３、配电箱内的导线应按规定规格进行选择，且应符合电线电缆标准的要求。
４、配电箱应有防雷装置，并应进行防雷测试，防雷装置的接地电阻不得大于4Ω。
５、配电箱内的电器元件应符合国家标准及相关规定，且应具有合格证明。
三、安全要求１、安装配电箱时，必须按照国家标准及相关规定进行施工，严格遵守电气安全操作规程。
２、安装配电箱时，必须按照设计图纸及相关规定进行施工，不得随意改动设计方案。
３、在施工中，必须严格遵守安全生产规定，采取必要的安全防护措施，确保施工人员的人身安全。
４、在施工过程中，必须对现场进行严格的管理，保持施工现场的整洁、有序，避免发生安全事故。
技术交底工程名称：金南宫国际商贸城配电箱安装工程工程编号：交底部位：配电箱安装位置日期：2014年4月26日一、施工准备一）作业条件1.墙体结构已弹出施工水平线。
2.安装配电箱所需的木砖及铁件已预埋。
3.随土建结构预留的暗装配电箱的安装位置正确，大小合适。
4.安装暗装配电箱箱体墙面的抹灰应全部完成。
安装暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。
明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。
5.配电箱安装位置的土建装修应全部完成。
二）材质要求1.安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。
2.动力、照明配电箱、低压柜等产品合格证应备齐。
不同厂家、不同规格的合格证应各备一张。
一、交底目的为确保一级配电箱安装、运行和维护过程中的安全，防止事故发生，特制定本安全技术交底。
二、交底内容1. 人员要求- 施工人员必须持证上岗，具备相应的电工操作技能。
- 施工前，应进行安全教育和技能培训，了解本工程的安全技术要求。
2. 现场环境- 施工现场应保持整洁，无关人员不得进入施工区域。
- 配电箱安装位置应满足安全操作和巡视检查的要求。
3. 配电箱选型及安装- 配电箱应符合国家标准，具备良好的绝缘性能和防潮、防尘功能。
- 安装前，应对配电箱进行检查，确保无损坏、变形等情况。
- 配电箱应安装在稳固的支架上，支架与地面垂直，确保配电箱稳定可靠。
- 配电箱底座与地面距离应满足操作要求，一般不低于1.3米。
4. 线路敷设- 线路敷设应遵循安全、合理、美观的原则。
- 线路应采用绝缘导线，导线截面应符合设计要求。
- 线路敷设时，应避免交叉、重叠和扭曲，确保线路畅通。
- 线路接头应牢固，绝缘良好，并采取防水、防潮措施。
5. 电器设备安装- 电器设备应符合国家标准，具备良好的绝缘性能和防护功能。
- 安装前，应对电器设备进行检查，确保无损坏、变形等情况。
- 电器设备应安装在配电箱内，并与线路连接牢固。
- 电器设备应按照电气原理图进行接线，确保接线正确、可靠。
6. 接地保护- 配电箱应设置可靠的接地保护装置，接地电阻应符合设计要求。
- 接地线应采用绝缘导线，并连接牢固。
- 接地线应定期检查，确保接地良好。
7. 操作规程- 施工人员应严格遵守操作规程，不得擅自改变设备参数和接线方式。
- 操作前，应检查设备状态，确认安全后方可进行操作。
- 操作过程中，应保持警惕，防止误操作和触电事故。
三、注意事项1. 施工过程中，应严格按照安全技术交底执行，确保施工安全。
2. 施工现场应配备必要的安全防护用品，如安全帽、绝缘手套、绝缘鞋等。
3. 施工人员应定期进行体检，确保身体健康。
4. 施工完成后，应进行验收，确保配电箱安装、运行符合安全要求。
配电箱安装安全技术交底1. 引言在配电系统中，配电箱是重要的组成部分，它负责将来自电源的电能分配到各个终端设备。
配电箱的安装过程需要严格遵守相关安全规范和要求，以确保安全可靠的电力供应。
本文将对配电箱安装过程中的安全技术要点进行交底。
2. 安全要求在进行配电箱安装之前，必须了解和遵守以下安全要求：2.1 电力知识安装人员应具备一定的电力知识，了解电压、电流、功率等基本概念，以及常见的电气设备和符号。
对于高电压设备的安装，还需要了解相关的安全操作规程。
2.2 安全警示标识配电箱周围应设置明显的安全警示标识，包括电压等级、禁止触摸、附带降压装置等内容。
这些标识可以有效提醒人员注意安全。
2.3 个人防护措施安装人员应佩戴防护手套、护目镜等个人防护装备，确保工作过程中的安全。
在高压设备附近工作时，还需要穿戴绝缘鞋和绝缘服。
2.4 断电操作在安装配电箱之前，务必确认断开电源，确保电箱内没有电流存在。
在操作过程中，严禁随意接触导电部件，避免触电危险。
2.5 使用适合工具在安装过程中，使用适合的工具和设备，确保工作的顺利进行。
同时，需要定期对工具进行检查和维护，确保其正常使用。
3. 安装步骤3.1 配电箱选址在选址时，应遵循以下原则：•选址应尽量远离易燃易爆物品，避免引起火灾事故。
•选址要方便操作和维护，便于接地和排放热量。
•选址时要考虑气候条件和环境因素的影响，以确保配电箱的正常运行。
3.2 安装配电箱具体的安装步骤包括：1.清理选址区域，确保无杂物和尘埃，避免影响设备的正常运行。
2.按照配电箱的尺寸和重量，选择合适的安装支架和固定螺栓。
3.将配电箱安装在支架上，并使用固定螺栓进行牢固固定。
4.对配电箱进行调整，使其垂直水平，确保安装稳固。
5.检查安装后的配电箱是否具有良好的接地，确保电气安全。
6.安装完毕后，进行必要的调试和检查，确保配电箱能正常运行。
3.3 连接电源和终端设备在完成配电箱的安装之后，需要进行电源和终端设备的连接。
一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 施工单位：[施工单位]4. 监理单位：[监理单位]5. 设计单位：[设计单位]二、配电箱安全技术交底内容1. 施工人员要求（1）施工人员必须持证上岗，熟悉本工程配电箱安装施工工艺和安全技术要求。
（2）施工人员应具备基本的电气知识和安全意识，遵守施工现场的各项规章制度。
2. 配电箱选型及材料要求（1）配电箱应选用符合国家标准、质量合格的产品。
（2）配电箱箱体材料应选用钢板或优质绝缘材料，厚度不小于 1.5mm，具备防雨、防尘功能。
（3）配电箱内部电器元件应符合国家标准，具备可靠的绝缘性能。
3. 配电箱安装要求（1）配电箱安装位置应满足施工现场用电需求，方便操作和维护。
（2）配电箱应安装端正、牢固，不得倒置、歪斜。
（3）固定式配电箱、开关箱的下底与地面垂直距离应大于1.3m，小于或等于1.5m；移动式分配电箱、开关箱的下底与地面垂直距离应大于0.6m，小于1.5m。
（4）配电箱内的电器应安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱箱体应用电线连接。
4. 配电箱内部电器元件配置要求（1）总配电箱应装设总隔离开关、总熔断器以及漏电保护器。
（2）动力配电箱与照明配电箱宜分开设置，如合置在同一配电箱内，动力和照明线路应分路设置。
（3）配电箱、开关箱应装设端正、牢固，移动式分配电箱、开关箱应装设在固定的支架上。
5. 安全防护措施（1）施工人员应佩戴安全帽、绝缘鞋等防护用品。
（2）施工过程中，应确保施工环境整洁，防止发生触电事故。
（3）配电箱内严禁存放易燃、易爆物品。
（4）配电箱、开关箱在操作过程中，严禁操作人员直接接触带电部分。
（5）施工结束后，应对配电箱、开关箱进行检查，确保安全可靠。
三、施工过程中注意事项1. 施工人员应严格按照配电箱安装施工工艺和安全技术要求进行施工。
2. 施工过程中，如发现安全隐患，应立即停止施工，并采取措施进行处理。
配电箱、开关箱设置安全技术交底
一、配电箱、开关箱设置安全技术要求：
1、配电箱、开关箱箱体的箱体材料应选用铁板，亦可选用绝缘板。
不应选用木板材料。
2、固定配电箱、开关箱的安装高度为1.3-1.5米（下底面），移动式配电箱、开关箱的安装高度为0.6-1.5米（下底面）。
安装时必须端正、牢固、不得倒置、歪斜、松动、摇晃。
3、配电箱、开关箱的进出导线应进出口处加强绝缘，所有进出导线应一律从箱底下底面进出，不得从箱底后面、侧面和上面进出。
4、配电箱、开关箱内的导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不松动，也不得有外露导线部分。
5、配电箱、开关箱的铁质箱体应作可靠的保护接零，即与专用的保护零线做可靠的电气连接，保护零线必须用绝缘绿黄双色铜线。
二、配电箱、开关箱使用和维护安全技术要求：
1、所有配电箱、开关箱必须专箱专用，不得随意另行挂接其他用电设备。
2、配电箱和开关箱在送、停电时应进行监护，操作顺序送电时应是：总配电箱——分配电箱——开关箱；停电时应是：开关箱——分配电箱——总配电箱。
3、配电箱、开关箱、电气线路、用电设备和保护设施进行
检查处置应由专业电工人员完成，并穿戴安全防护用品。
4、配电箱和开关箱应经常进行检查和维修；并还应定期检查、维修一般宜半个月一次，检查和维护必须有记录。
5、配电箱和开关箱内应经常保持清洁、干燥无杂物，尤其不得放置易燃易爆和金属导电器材。
6、配电箱和开关箱更换熔断器或熔断丝，必须采用原规格的合格熔体型中熔丝，禁止用任何非标准的、不合格的熔体和熔丝。
配电箱安全交底4篇【第1篇】配电箱开关箱使用维护安全交底工程名称施工单位分项工程名称施工部位交底内容:1.所有配电箱均应标明其名称、用途,并作出分路标记。
2.所有配电箱门应配锁,配电箱和开关箱应由专人负责。
3.所有配电箱、开关箱应每月进行检查和维修一次。
检查、维修人员必须是专业电工。
检查、维修时必须按规定穿、戴绝缘鞋、手套,必须使用电工绝缘工具。
4.对配电箱,开关箱进行检查、维修时,必须将其前一级相应的电源开关分闸断电,并悬挂停电标志牌,严禁带电作业。
5.所有配电箱、开关箱在使用过程中必须按照下述操作顺序:1)送电操作顺序为:总配电箱一分配电箱一开关箱;2)停电操作顺序为:开关箱一分配电箱一总配电箱(出现电气故障的紧急情况除外)。
6.施工现场停止作业一小时以上时,应将动力开关箱断电上锁。
7.开关箱的操作人员必须符合专业用电人员“五做到”要求,并熟悉开关电器的正确操作方法。
8.配电箱、开关箱内不得放置任何杂物,并应经常保持整洁。
9.配电箱、开关箱内不得挂接其他临时用电设备。
10.熔断器的熔体更换时,严禁用不符合原规格的熔体代替。
11.配电箱、开关箱的进线和出线不得承受外力。
严禁与金属尖锐断口和强腐蚀介质接触。
补充内容:交底部门交底人接受交底人交底日期【第2篇】配电箱安全交底记录表长沙炎黄文化科技有限公司安全记录安全交底记录表编码：流水号：工程名称美丽中国·长沙文化科技示范园（一期）交底日期年月日施工单位湖南湘建工程建设有限公司工序名称临时用电交底部位示范园、生活区进度要求交底提要交底内容：目前，施工现场作业环境逐渐完善，施工班组和机械设备也逐渐增多，为做好安全工作，提升项目形象，现关于配电箱标准化的要求，正式对你部进行交底。
望贵单位严格执行，认真督促落实，确保临时用电安全。
规范配电箱及接线，园区内设置十二处一级配电箱，其位置在交底过程中双方在图纸上予以确认，设置要求如下：一、配电箱(柜)应采用冷轧钢板或绝缘材料制作，总配电柜、分配电箱箱体钢板厚度不小于1.5mm，开关箱箱体钢板厚度不小于1.2mm。
配电箱安装分项工程质量技术交底卡
GD2301003
共5页，第3页
安装配电箱。
拆开配电箱:安装配电箱应先将配电箱拆开分为箱体、箱内盘芯、箱门三部分。
电箱时留好拆卸下来的螺丝、螺母、垫圈等。
安装箱体:铁架固定配电箱箱体:将角钢调直,量好尺寸,画好锯口线
焊接。
煨弯时用方尺找正,再用电(气)焊将对口缝焊牢,并将埋入端做成燕尾形后除锈,刷防锈漆。
再按照标高用高标号水泥砂浆将铁架燕尾端埋入牢固
意铁架的平直程度和孔间距离,应用线坠和水平尺测量准确后再稳住铁架
凝固后再把配电箱箱体固定在铁架上。
金属膨胀螺栓固定配电箱:采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱金屑膨胀螺栓的大小应根据箱体重量选择。
其方法是根据弹线定位的要求
箱体固定点的准确位置,一个箱体固定点一般为四个,均匀地对称于四角
击钻在墙体及箱体固定点位置钻孔,其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙
共5页，第5页
全部电器安装完毕后,用500V兆欧表对线路进行绝缘摇测。
摇测项目包括相线与
相线与地线之间,零线与地线之间。
两人进行摇测
应采取保护措施,避免土建刮腻子、喷浆、刷油漆时污染箱体内壁。
箱体内各个线管管口应堵塞严密,以防杂物进入线管内。
安装箱盘盘芯、面板或贴脸时,应注意保持墙面整洁。
安装后应锁好箱门
专业技术负责人：交底人：接受人：。

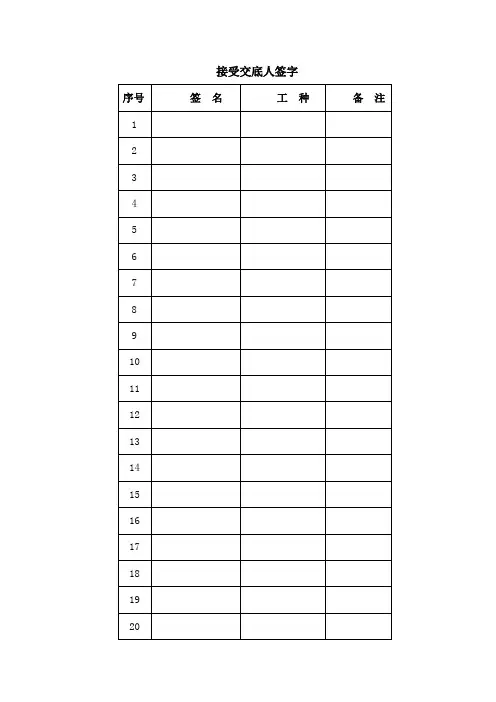

接受交底人签字一、适用范围：本交底适用于1#、2#学生宿舍楼配电箱安装。
二、施工准备1、技术准备1、现场配备技术人员，熟悉现场图纸，负责处理施工中出现的问题，做好及土建施工中的协调工作；2、施工图纸已下发至队伍，现场已具备施工条件，配电箱安装位置满足施工要求。
2、机械准备1#、2#楼配电箱安装主要用到的工具有：铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
主要机械工具有：手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电气焊工具、绝缘手套、兆欧表、工具袋、工具箱、高凳等。
3、材料准备本工程1#、2#楼配电箱为铁质配电箱，对于配电箱材料要满足以下要求：1、配电箱应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，2、箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
3、绝缘导线的型号规格必须符合设计要求，并有产品合格证。
4、作业条件1、二次结构砌体施工已完成，现场配电箱位置预留洞口尺寸较大，配电箱安装固定困难；2、装饰装修抹灰施工已开始，对配电箱安装的时间要求紧迫；三、工艺流程1. 配电箱安装要求1、配电箱（盘）应安装在安全、干燥、易操作的场所。
本工程中配电箱安装高度为1.8m，安装高度允许偏差为3mm。
2、安装配电箱（盘）所需的木砖及铁件等均应预埋。
挂式配电箱（盘）应采用金属膨胀螺栓固定。
3、本工程中采用成套设备，因此无须再次刷漆，但要保证配电箱(柜)漆面完整）。
预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。
导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
4、配电箱（盘）带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用编织软探铜线），但PE保护地线不允许利用箱体或盒体串接。
户内配电箱安装技术交底
一、作业条件：
1、随土建结构预留好暗装配电箱的安装位置。
2、预埋铁架或螺栓时，墙体结构应弹出施工水平线。
二、材料准备：
1、铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于，但不能采用阻燃型塑料板
层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。
施工工艺
三、预埋、预留
主要工作是把电源管和配电回路暗埋管集中到配电箱设计位置。
分为两种情况，一是配电箱在砌体墙上，二是配电箱在混凝土墙上。
1．在砌体墙上的情况较为简单，土建施工人员在配电箱位置预留450×400×120（宽×高×深）的洞口，洞口底边距地米（配电箱安装高度按米计），且不能破坏线管。
到此，第一阶段的工作就算结束。
2、在混凝土墙上预埋：
3、土建墙体钢筋绑扎到位，且不能封模；
4、墙体厚度不能小于180mm。
5、在混凝土墙上的情况较为复杂。
此情况下，需用木箱套里面固定一个泡沫块暗埋在木箱套内，木箱套质量要求为承压14Kg，以后将泡沫块挖走后，就是配电箱的安装位置。
配电箱的尺寸按图纸要求预
留住户配电箱洞口。
6、箱体安装时，左右两侧可填塞混凝土砂浆，以固定箱体
7、箱体上下各有100的间距，接线管时才有操作空间。
8、安装预留配电箱洞口底边距地米，洞口木箱套平面与墙面在同一平面上，将木箱套固定牢；用管塞将管口封堵严实后，塞入泡沫块；工作交接：安装工作完成后，电气施工员检查合格后，通知土建施工员进入封模工序。
9、成品保护：土建在封模板时，严禁穿墙螺杆，以免线管被破坏后水泥砂浆进入而堵塞线管。
10、文明施工：待土建拆模后，电气施工人员将木箱套及泡沫块挖出，保护好管口，并且将泡沫清理干净，自行带离施工现场，放置到指定垃圾场。
四、箱体安装阶段：
箱体的安装在土建墙面抹灰前进行，也可在抹灰后进行，条件是：1．在土建抹灰前，土建专业需先配合电气专业在配电箱洞口的上下左右四个侧面把灰饼打上，以确定抹灰后墙面的标高；或者，土建先行抹灰，留出配电箱四周不抹（距配电箱边大概150-200），并不得破坏箱体周围的管道。
2．安装前，先进行管道疏通。
不通的，按规范要求处理，保证配电箱安装后，所有管道畅通，后期穿线顺利。
这样，电气专业就可以进行箱体安装了。
安装分为两个步骤：第一是箱体的固定；第二是接管。
3．箱体的固定。
箱体固定前，首先利用箱体上已经开好的孔（要求配电箱生产厂按系统图，在上下两个底边预留敲落孔，并上下底边各多预留一个孔）进行接管。
个别需要开孔的，先根据洞口内的预埋线管的位置，对箱体上下两个底边进行开孔（用电动开孔钻，严禁采用切割机、钎子、钢锯等工具），不同的管径采用不同规格的钻头，具体做法同木箱开孔一致。
然后将箱体横向固定在洞口，固定时要考虑箱体内压线端子排的左右位置，应该是接地端子在右边，零线端子在左边，箱体底边高度为米，箱体两侧均留出与洞边相等的间距，箱口平面与墙面平行，且高出墙面3mm。
箱体的固定方法是：
1.用一根木条钉在墙上，木条必须水平，木条与箱体接触面高度为米，箱体座落在木条上，
2.箱体的上方用另一根木条钉在墙上，将箱体夹住、夹牢，
3.接下来调整箱口平面与墙面的关系（箱口平面与墙面平行，确定高出墙面的尺寸）。
箱体进场时，要求生产厂提供一个盖板，用以确定箱体突出墙面的尺寸。
4.调整好后，再往箱体的两侧及背后填充水泥砂浆（作用是利用水泥砂浆的凝固来固定箱体），箱体的上下空间不能填充。
5.等水泥砂浆的凝固后（约两天），就可以拆掉木条，进行下一步接管工作了。
6接管。
箱体周围的水泥砂浆凝固好以后，就可以接管了。
1.管口不能直接进入箱体，必须是通过锁扣与箱体进行连接。
2.连接好后，箱体内管口全部用管塞封堵严实，防止抹灰施工时水泥砂浆进入管内堵塞线管。
3．工作交接：由电气施工员检查合格后，通知土建施工员，可以进行配电箱所在墙体、或配电箱周围的抹灰工作。
4．成品保护：土建施工人员在抹灰施工时，将箱体周围的空隙填实、抹平，但是，不能破坏管口封堵，不能将砂浆抹入箱体内。
五、穿线阶段：
穿线的条件：
1.为了保证成品的安全，土建的门、窗需安装完成；
2.箱体安装好，电表箱安装定位完成。
3.再次疏通管道。
穿线时，需按规范要求进行配色，火线A、B、C三相分别为黄、绿、红三种颜色（若进户电源为单相电源，可任选一种颜色），零线为淡兰色，接地线为黄绿相间的双色线。
进入箱体的电线长度为箱体周长的三分之二，电源进线在主开关同侧，可适当短些，根据实际情况而定。
每个配电回路的电线进入箱体后，都要用标签注明其名称、用途，接线时才能同每个配电开关一一对应。
六、安装接线阶段：
穿线完成后，可进行安装接线工作，但最好在墙体刷白后进行。
安装前，先将箱体内垃圾清理干净，再将开关及其底座安装在箱体底部，再将零线端子排、地线端子排安装上，然后接线。
1接线必须按美观大方的原则进行：
2、先将每个配电回路的三根导线头，用标签注明其名称、用途。
3、接着将导线理顺、拉直，不得呈现弯弯曲曲的现象，
4、然后分组、分层次走线，即零线、火线、地线分别集中，
5.按横平竖直的原则走线到零线排、分开关、地线排，
6.量好到接线位置的长度，剪断导线，剥去接线位置的绝缘皮，最后把导线的导体部分插入到接线位置，压紧，但不要压到绝缘皮，不能裸露导体。
7.接线时，一个压线孔只压一根线，不得一孔压多线。
8、接线前，需清楚几个基本的技术问题：
9.开关上零、火线的标识，零线为“N”，火线为“L”，接线时不可接错。
10、零排和地排的区别，零排一般设在左边，且安装在绝缘底座上，地排一般设在右边，直接安装在箱体的导体底座上。
11.根据箱体内主开关、分开关的组合形式，接线可分为两种情形12．主开关带漏电保护器，分开关不带漏电保护器：
这种情形的接线比较简单，进线电源的零线、火线分别接在主开关的进线端，进线电源的地线直接接到接地端子排上；主开关同分开关、零线端子排连接的导线，生产厂已接好；所有配电回路的零线、地线分别接到零线端子排和接地端子排上，火线需按用途、编号，同各个分开关一一对应，不能接错。
13.主开关不带漏电保护器，有几个分开关带漏电保护器，其余分开关不带漏电保护器：
由于主开关不带漏电保护器，有几个分开关带漏电保护器，其余分开关不带漏电保护器，比较复杂一些。
其中，不带漏电保护器的分开关的接线同第一种情形完全一样；至于，带漏电保护器的分开关的接线，也只是在技术上有些区别，具体是：
14.带漏电保护器的分开关的电源侧，它的零线是从零线端子排接来；
15、用电负荷侧的零线是从带漏电保护器的分开关的零线接口接线，而不是从零线端子排接来，否则，就会出现一用电就跳闸的现象。
七、质量要求
1、要求配电箱位置正确，固定可靠，部件齐全，箱体开孔合适、切口整齐；一管一孔顺直进入箱内，露出长度小于5㎜；用锁紧螺母固定的管口，管子露出锁紧螺母的螺纹为2～4扣，箱盖、门紧贴墙面，箱体油漆完整，箱体内外清洁，箱盖、门开闭灵活，箱内结线整齐，回路编号齐全、正确。
2、盘面安装时，盘面与箱体配合适宜；盘面部件齐全，位置正确，盘面清洁，油漆光洁。
3、导线与器具连接，接线位置正确，连接牢固紧密，不伤芯线。
压板连接时，压紧无松动；螺栓连接时，在同一端子上导线不超过两根，防松垫圈等配件齐全；零线经汇流排连接，无没接现象。
导线在箱内余量适当，绝缘保护完好，盘面配线整齐、美观，回路编号齐全、正确。
4、配电箱的接地线应截面选用正确，有专用地脚螺栓，连接紧密牢固。
线路走向合理，连接准确，维修方便。
