配电箱安装技术交底

完整版)配电箱安装技术交底30mA；３）箱（盘）内线路标识齐全、清晰，线路接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠；４）箱（盘）内应设有漏电保护器，并应进行漏电测试，漏电电流应小于0.5mA；５）箱（盘）内应设有过载保护器和短路保护器，保护器的额定电流应符合实际负载需求。

二）辅助项目１、配电箱的接线应牢固可靠，接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠。

２、接地电阻应符合规定要求，接地电阻不得大于4Ω。

３、配电箱内的导线应按规定规格进行选择，且应符合电线电缆标准的要求。

４、配电箱应有防雷装置，并应进行防雷测试，防雷装置的接地电阻不得大于4Ω。

５、配电箱内的电器元件应符合国家标准及相关规定，且应具有合格证明。

三、安全要求１、安装配电箱时，必须按照国家标准及相关规定进行施工，严格遵守电气安全操作规程。

２、安装配电箱时，必须按照设计图纸及相关规定进行施工，不得随意改动设计方案。

３、在施工中，必须严格遵守安全生产规定，采取必要的安全防护措施，确保施工人员的人身安全。

４、在施工过程中，必须对现场进行严格的管理，保持施工现场的整洁、有序，避免发生安全事故。

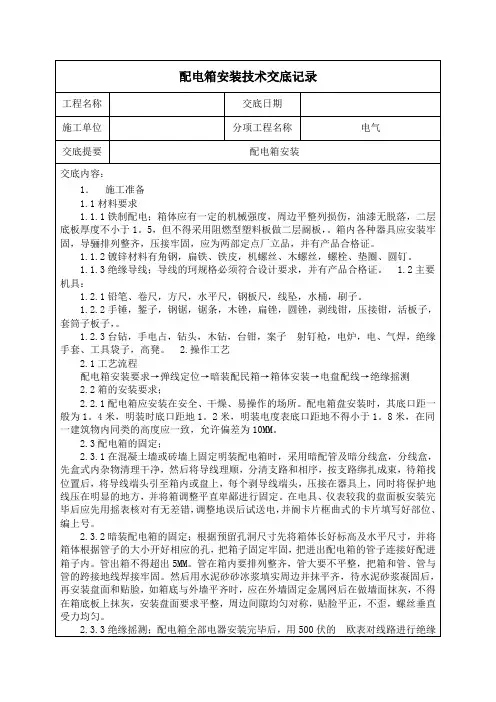

技术交底工程名称：金南宫国际商贸城配电箱安装工程工程编号：交底部位：配电箱安装位置日期：2014年4月26日一、施工准备一）作业条件1.墙体结构已弹出施工水平线。

2.安装配电箱所需的木砖及铁件已预埋。

3.随土建结构预留的暗装配电箱的安装位置正确，大小合适。

4.安装暗装配电箱箱体墙面的抹灰应全部完成。

安装暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。

明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。

5.配电箱安装位置的土建装修应全部完成。

二）材质要求1.安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。

2.动力、照明配电箱、低压柜等产品合格证应备齐。

不同厂家、不同规格的合格证应各备一张。

配电箱安装施工技术交底
箱体安装在土建墙面抹灰前进行，条件是：
1．在土建抹灰前，需先配合电气专业在配电箱洞口的上下左右四个侧面把灰饼打上，以确定抹灰后墙面的标高。

2．安装前，先进行预埋管疏通。

保证配电箱安装后，预埋管畅通，后期穿线顺利。

一、材料要求：
施工前要严格按照设计要求检查、验收所使用的材料。

二、箱体的固定：
箱体固定前，利用箱体上已经开好的孔（要求配电箱生产厂按系统图，在上下两个底边预留敲落孔，并上下底边各多预留一个孔）进行接管。

个别需要开孔的，先根据洞口内的预埋线管的位置，对箱体上下两个底边进行开孔。

然后将箱体横向固定在洞口，箱体两侧均留出与洞边相等的间距，箱口平面与墙面平行，且高出墙面1-3mm。

箱体的固定方法是：
1.箱体的标高根据土建提供的1米控制线,最终确定配电箱箱体的标高。

2.调整箱口平面与墙面的关系,根据土建内粉刷墙面的标高,以确定突出墙面的尺寸。

3.调整好后，再往箱体的两侧及背后填充砌块、水泥砂浆。

4.等水泥砂浆凝固后，进行下一步接管工作。

三、接管：
1.管口不能直接进入箱体，必须是通过锁扣与箱体进行连接。

2.连接好后，箱体内管口全部用管塞封堵严实，防止抹灰施工时水泥砂浆进入管内堵塞线管。

四．工作交接：
由电气施工员检查合格后，通知土建施工员，可以进行配电箱所在墙体、或配电箱周围的抹灰工作。

五、成品保护：
在抹灰施工时，将箱体周围的空隙填实、抹平，不能破坏管口封堵，不能将砂浆抹入箱体内并用塑料薄膜保护，防止污染。

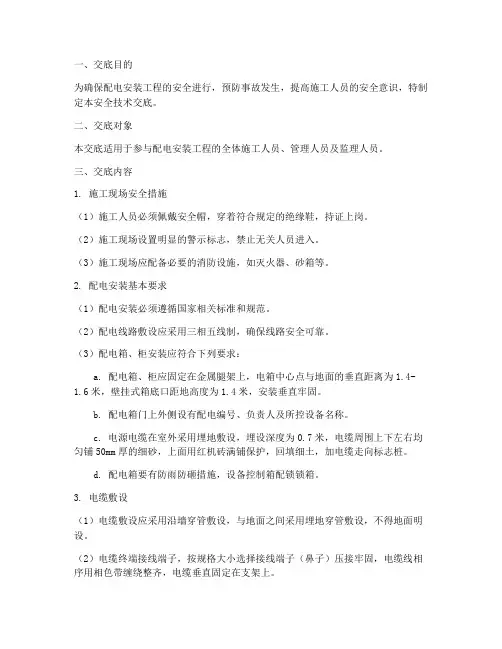

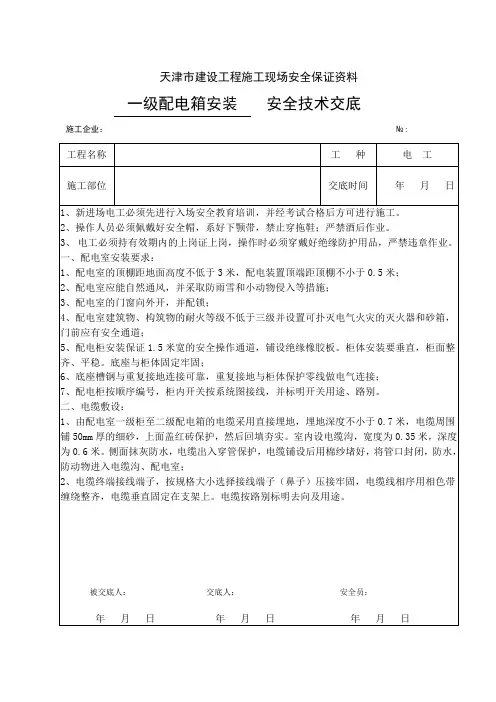

一、交底目的为确保配电安装工程的安全进行，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。

二、交底对象本交底适用于参与配电安装工程的全体施工人员、管理人员及监理人员。

三、交底内容1. 施工现场安全措施（1）施工人员必须佩戴安全帽，穿着符合规定的绝缘鞋，持证上岗。

（2）施工现场设置明显的警示标志，禁止无关人员进入。

（3）施工现场应配备必要的消防设施，如灭火器、砂箱等。

2. 配电安装基本要求（1）配电安装必须遵循国家相关标准和规范。

（2）配电线路敷设应采用三相五线制，确保线路安全可靠。

（3）配电箱、柜安装应符合下列要求：a. 配电箱、柜应固定在金属腿架上，电箱中心点与地面的垂直距离为1.4-1.6米，壁挂式箱底口距地高度为1.4米，安装垂直牢固。

b. 配电箱门上外侧设有配电编号、负责人及所控设备名称。

c. 电源电缆在室外采用埋地敷设，埋设深度为0.7米，电缆周围上下左右均匀铺50mm厚的细砂，上面用红机砖满铺保护，回填细土，加电缆走向标志桩。

d. 配电箱要有防雨防砸措施，设备控制箱配锁锁箱。

3. 电缆敷设（1）电缆敷设应采用沿墙穿管敷设，与地面之间采用埋地穿管敷设，不得地面明设。

（2）电缆终端接线端子，按规格大小选择接线端子（鼻子）压接牢固，电缆线相序用相色带缠绕整齐，电缆垂直固定在支架上。

（3）电缆按路别标明去向及用途。

4. 接地装置（1）现场采用TN—S接零保护系统。

（2）配电室内作一组重复接地装置，接地体选用符合要求的接地材料。

（3）重复接地电阻值小于等于10欧。

5. 安全注意事项（1）严格执行操作规程，持证上岗。

（2）穿戴好相应的劳保用品，正确操作。

（3）摇测电缆绝缘电阻值，二人操作，按操作规程正确使用并作记录。

（4）安装中精力集中，严禁酒后作业。

（5）发现安全隐患，立即停止作业，报告上级领导。

四、交底要求1. 施工人员应认真学习本交底内容，确保掌握安全操作技能。

2. 施工单位应将本交底作为培训内容，定期对施工人员进行安全教育和培训。

一、施工准备（一）作业条件1、墙体结构已弹出施工水平线。

2、安装配电箱所需的木砖及铁件巳预埋。

3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。

4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。

暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。

5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。

（二）材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。

低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。

2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。

低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。

3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。

然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,且不得用阻燃型塑料板做二层底板。

各种断路器进行外观检验,调整及操作试验。

4、配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。

5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。

（三）主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。

2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。

二、质量要求（一）高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

续表质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

（三）照明配电箱(盘)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测四、操作工艺（一）配电箱安装要求1、配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。

配电箱、开关箱设置安全技术交底
一、配电箱、开关箱设置安全技术要求：
1、配电箱、开关箱箱体的箱体材料应选用铁板，亦可选用绝缘板。

不应选用木板材料。

2、固定配电箱、开关箱的安装高度为1.3-1.5米（下底面），移动式配电箱、开关箱的安装高度为0.6-1.5米（下底面）。

安装时必须端正、牢固、不得倒置、歪斜、松动、摇晃。

3、配电箱、开关箱的进出导线应进出口处加强绝缘，所有进出导线应一律从箱底下底面进出，不得从箱底后面、侧面和上面进出。

4、配电箱、开关箱内的导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不松动，也不得有外露导线部分。

5、配电箱、开关箱的铁质箱体应作可靠的保护接零，即与专用的保护零线做可靠的电气连接，保护零线必须用绝缘绿黄双色铜线。

二、配电箱、开关箱使用和维护安全技术要求：
1、所有配电箱、开关箱必须专箱专用，不得随意另行挂接其他用电设备。

2、配电箱和开关箱在送、停电时应进行监护，操作顺序送电时应是：总配电箱——分配电箱——开关箱；停电时应是：开关箱——分配电箱——总配电箱。

3、配电箱、开关箱、电气线路、用电设备和保护设施进行
检查处置应由专业电工人员完成，并穿戴安全防护用品。

4、配电箱和开关箱应经常进行检查和维修；并还应定期检查、维修一般宜半个月一次，检查和维护必须有记录。

5、配电箱和开关箱内应经常保持清洁、干燥无杂物，尤其不得放置易燃易爆和金属导电器材。

6、配电箱和开关箱更换熔断器或熔断丝，必须采用原规格的合格熔体型中熔丝，禁止用任何非标准的、不合格的熔体和熔丝。

配电箱安装-分项工程质量技术交底卡项目概述本工程是对配电箱安装分项工程进行质量技术交底，确保安装过程质量符合要求，避免日后出现安全隐患。

交底涉及内容包括工程质量标准、安装工艺流程、安装工具材料等方面。

工程质量标准1.相关标准本工程的执行应参照以下标准：•《建筑电气设计规范》GBJ303-86•《电气装置在建筑物中的安装》GB50058-2014•《建筑设计文件电气工程内容及格式》GB50235-972.安全标准本工程操作时需遵循《电气安全工作规程》GB/T50545-2010。

3.技术标准本工程操作时需符合以下技术标准：•配电箱应安装在干燥、无腐蚀气体、无腐蚀物质、无明火和无爆炸性气体的环境下。

•配电箱应符合相关标准的电气参数要求。

•配电箱的线路接线应符合相关标准，接线应紧固牢固，导线截面应符合电流参数要求。

安装工艺流程1.准备工作•检查施工图，并与设计方进行确认。

•检查配电箱，确认是否符合相关标准要求。

•准备相关工具材料。

2.安装•根据施工图要求，确定配电箱的安装位置，进行细微调整，定位并固定衬垫板。

•确保配电箱的箱体垂直安装，杜绝倾斜等不良现象。

•使用螺丝、扣件等进行配电箱的稳固连接。

•根据电路设计图，对配电箱中的线路逐一连接，注意接线端子的标注，杜绝错误接线。

•安装和接线完成后，仔细检查是否存在接线不紧固、错位、缺少接头等情况。

安装工具材料1.工具•钢尺、卷尺、直角尺等测量工具。

•手电钻、锤子、铅锤、电线剥板、扳手等安装工具。

•灰尘、压线钳、切线钳、打孔器等辅助工具。

2.材料•配电箱•螺丝、扣件等固定材料•双色导线、电源线等导线材料结论本工程配电箱的安装分项工程质量技术交底，现场工作人员应严格按照标准执行，确保每一步操作符合标准要求，杜绝因工作不当造成的安全隐患，确保整个安装过程质量符合要求。

一、工程概况1. 工程名称：[配电箱工程名称]2. 工程地点：[工程地点]3. 工程规模：[工程规模]4. 施工单位：[施工单位名称]5. 施工负责人：[施工负责人姓名]二、施工安全注意事项1. 施工人员必须经过专业培训，取得相关操作资格证书后方可上岗。

2. 施工现场必须设置明显的安全警示标志，提醒施工人员注意安全。

3. 施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。

4. 施工现场应保持整洁，通道畅通，不得堆放杂物。

5. 施工人员应遵守操作规程，严禁违章作业。

三、配电箱安装要求1. 配电箱应安装在干燥、通风、无腐蚀性气体和蒸汽的场所。

2. 配电箱底边距地面高度应不低于1.2米，操作面宽度应不小于0.8米。

3. 配电箱的接地应可靠，接地电阻不大于4Ω。

4. 配电箱内电缆敷设应整齐、牢固，不得有接头，电缆应按规定敷设。

5. 配电箱内电器设备安装应牢固，接线正确，不得松动。

6. 配电箱内应设置漏电保护装置，漏电动作电流不大于30mA，动作时间不大于0.1秒。

四、施工安全技术措施1. 施工人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。

2. 施工现场应设置安全警示标志，提醒施工人员注意安全。

3. 施工人员应严格遵守操作规程，严禁违章作业。

4. 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。

5. 施工现场应保持整洁，通道畅通，不得堆放杂物。

6. 施工人员应熟悉施工图纸，了解工程概况，掌握施工技术要求。

7. 施工过程中应定期检查电气设备，确保其正常运行。

8. 施工过程中应加强现场管理，防止发生安全事故。

五、应急措施1. 发生触电事故时，立即切断电源，并立即进行现场急救。

2. 发生火灾事故时，立即报警，并采取有效措施进行灭火。

3. 发生高空坠落事故时，立即采取措施，防止事故扩大。

六、施工验收1. 施工单位应严格按照设计要求和技术规范进行施工。

2. 施工单位应确保工程质量，确保配电箱安全可靠。

配电箱技术交底配电箱技术交底一、背景概述配电箱是电力系统中的重要设备，用于接收电源供电并将电能分配给各个终端设备，以满足电能的合理利用和管理需要。

配电箱技术交底旨在明确配电箱的各项技术要求和使用注意事项，确保工作人员安全操作和设备正常运行。

二、配电箱分类及特点1. 按安装方式分类：墙壁式、底座式、悬挂式等。

2. 按用途分类：低压配电箱、公用配电箱、户用配电箱等。

3. 特点：安全可靠、实用美观、维护方便、灵活性高。

三、选择与安装1. 根据负荷需求选择适当的配电箱，考虑额定电流、电压和负荷类型。

2. 安装时应满足一定的安装条件，如通风良好、远离易燃易爆物品等。

3. 配电箱应稳固安装，合理布置线路，确保线路清晰易于维护。

四、设计要求1. 配电箱内应设置完备的过载保护、短路保护和漏电保护等装置。

2. 配电箱应符合国家相关标准和规定，保证产品的质量和安全性。

3. 设计时要考虑电能管理和节能设计，提高电能利用效率。

五、操作注意事项1. 操作人员必须具备一定的电气知识和操作技能，严禁非专业人士随意操作。

2. 操作时应先切断相应的电源，避免电流漏电事故的发生。

3. 操作人员必须严格按照操作规程进行操作，不得随意改动开关、插座等设备。

六、配电箱维护1. 定期检查和清理配电箱设备及周边环境，确保设备正常运行。

2. 配电箱设备在使用一段时间后要进行维护，如紧固螺栓、检查连接等。

3. 发现问题及时进行处理，配电箱设备需要专业人员及时修复。

七、安全预防措施1. 配电箱设备应设置在有限的区域内，并防止未经授权的人员进入。

2. 定期进行安全检查，避免潜在的安全隐患。

3. 操作人员应经常参加相关培训，提高对安全的认识和应对能力。

八、应急处理1. 发生紧急情况时，应立即切断配电箱电源，并采取相应的措施进行处理。

2. 在故障排除后，必须查明原因并做好相应的记录。

九、培训与考核1. 新员工必须经过配电箱技术交底培训，并通过考核后方可上岗。

角。

3.2.16配电箱（盘）面板较大时，应有加强衬铁，当宽度超过50Om i n时，箱门应做双开门。

3. 2.17立式盘背面距建筑物应不小于800mm；基础型钢安装前应调直后埋设固定，其水平误差每米应不大于Inmb全长总误差不大于5mm。

盘面底口距地面不应小于500mm。

铁架明装配电盘距离建筑物应做到便于维修。

3.3弹线定位：根据设计要求找出配电箱（盘）位置，并按照箱（盘）的外形尺寸进行弹线定位：弹线定位的目的是对有预埋木砖或铁件的情况，可以更准确的找出预埋件，或者可以找出金属胀管螺栓的位置。

3.4明装配电箱（盘）：铁架固定配电箱（盘）将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。

煨弯时用方尺找正，再用电（气）焊，将对口缝焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。

再按照标高用水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直程度和孔间距离，应用线坠和水平尺测量准确后再稳往铁架。

待水泥砂浆凝固后方可进行配电箱（盘）的安装。

金属膨胀螺栓固定配电箱（盘）采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱（盘）。

其方法是根据第3.3条弹线定位的要求找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。

3.5配电箱（盘）的加工：盘面可采用厚塑料板、包铁皮的木板或钢板。

以采用钢板做盘面为例，将钢板按尺寸用方尺量好，画好切割线后进行切割。

切割后用扁铿将棱角铿平。

盘面的组装配线如下：1.5.1实物排列：将盘面板放平，再将全部电具、仪表置于其上，进行实物排列。

对照设计图及电具、仪表的规格和数量，选择最佳位置使之符合间距要求，并保证操作维修方便及外型美观。

3.5.2加工：位置确定后，用方尺找正，画出水平线，分均孔距。

然后撤去电具、仪表，进行钻孔（孔径应与绝缘嘴吻合）。

钻孔后除锈，刷防锈漆及灰油漆。

3.5.3固定电具：油漆干后装上绝缘嘴，并将全部电具、仪表摆平、找正，用螺丝固定牢固。

成套配电柜、控制柜（屏、台）、照明配电箱（盘）安装技术交底全套一、设备及材料要求（一）设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。

实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。

（二）安装使用材料：1型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。

2镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。

3其他材料，铅丝、酚醛板、油漆、绝缘胶垫的均应符合质量要求。

4配电箱体应有一定的机械强度，周边平整无损伤。

铁制箱体二层底板厚度不小于L5mm,阻燃型塑料箱体二层底板厚度不小于8mm,木制板盘的厚度不应小于20mm,并应刷漆作好防腐处理。

二、主要机具1吊装机具：汽车吊、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻维索具等-C∕x∑Fx><O2安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锂刀、钢锯、扳手、榔头、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。

3测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠等。

4防护用具:高压绝缘靴、绝缘手套、粉沫灭火器等。

5其他工具桶、•刷子、灰铲、工具箱、高凳等。

三、作业条件（一）施工条件。

1柜屏台所在房间土建施工完，门窗封闭，墙面、屋顶油漆喷刷完，地面工程完。

2暗装配电箱随土建结构预留好安装位置。

3明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完。

4土建基础位置、标高、埋件符合设计要求。

5施工准备工作完，施工图纸、设备技术资料齐全。

施工组织、技术、质量安全措施完善。

6设备到货，型号、质量符合设计要求。

（二）材料的要求。

1设备及材料均符合国家或部颁发的现行标准，符合设计要求，并有出厂合格证。

2电箱、柜内主要元器件应为两部定点厂产品，规格、型号符合设计要求。

3配线、线槽等附件应与主要元器件相匹配。

4手动式开关机械性能要求有足够的强度和刚度。

安全施工：低压配电箱技术交底一、目的和范围本文档旨在对低压配电箱的安全施工进行详细的技术交底，确保施工人员对施工过程中的安全措施、操作规程和质量要求有清晰的认识。

本文档适用于所有参与低压配电箱安装、调试和维护的施工人员。

二、低压配电箱概述低压配电箱是电力系统中的重要组成部分，主要用于接收高压电能，进行电压降低，然后分配给各种用电设备。

低压配电箱应符合国家相关标准和规定，具备良好的安全性能和可靠性能。

三、安全施工要求3.1 施工前的准备1. 施工人员应具备相应的资质，并经过专业培训。

2. 检查低压配电箱及其配件是否符合国家相关标准和规定。

3. 准备必要的施工工具和防护用品，如绝缘手套、防护眼镜等。

3.2 施工过程中的安全措施1. 确保低压配电箱稳固、水平，并采取防尘、防潮措施。

2. 接线应遵循“一相一线”的原则，确保线缆连接牢固、接触良好。

3. 严禁在低压配电箱带电状态下进行检修或更换配件。

4. 施工过程中，应定期检查设备运行状况，发现异常立即停工处理。

3.3 施工后的验收1. 检查低压配电箱的外观、结构、接线是否符合要求。

2. 进行电压、电流、功率等参数的测试，确保设备正常运行。

3. 对施工过程中的记录、验收报告等进行归档保存。

四、操作规程4.1 开关操作1. 操作开关时，应戴好绝缘手套，确保手部与带电部分保持安全距离。

2. 严禁带负荷操作开关，确保负荷已断开后再进行操作。

4.2 维护与检修1. 定期对低压配电箱进行清洁、除尘，确保设备正常运行。

2. 检查接线端子、线缆、绝缘部件是否老化、损坏，发现问题及时更换。

3. 检修过程中，确保低压配电箱处于断电状态，避免发生意外。

五、质量要求1. 低压配电箱安装应符合国家相关标准和规定，设备固定牢固，接线整齐。

2. 接线端子、线缆、绝缘部件等应符合国家质量标准，具备良好的绝缘性能和导电性能。

3. 设备运行稳定，各项参数达到设计要求。

六、培训与沟通1. 对施工人员进行专业培训，确保其了解低压配电箱的安全施工要求、操作规程和质量要求。
