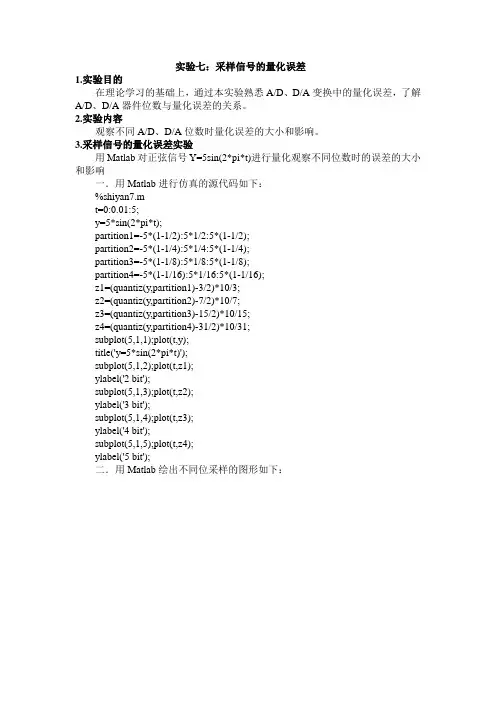

实验七:采样信号的量化误差1.实验目的在理论学习的基础上,通过本实验熟悉A/D、D/A变换中的量化误差,了解A/D、D/A器件位数与量化误差的关系。
2.实验内容观察不同A/D、D/A位数时量化误差的大小和影响。
3.采样信号的量化误差实验用Matlab对正弦信号Y=5sin(2*pi*t)进行量化观察不同位数时的误差的大小和影响一.用Matlab进行仿真的源代码如下:%shiyan7.mt=0:0.01:5;y=5*sin(2*pi*t);partition1=-5*(1-1/2):5*1/2:5*(1-1/2);partition2=-5*(1-1/4):5*1/4:5*(1-1/4);partition3=-5*(1-1/8):5*1/8:5*(1-1/8);partition4=-5*(1-1/16):5*1/16:5*(1-1/16);z1=(quantiz(y,partition1)-3/2)*10/3;z2=(quantiz(y,partition2)-7/2)*10/7;z3=(quantiz(y,partition3)-15/2)*10/15;z4=(quantiz(y,partition4)-31/2)*10/31;subplot(5,1,1);plot(t,y);title('y=5*sin(2*pi*t)');subplot(5,1,2);plot(t,z1);ylabel('2 bit');subplot(5,1,3);plot(t,z2);ylabel('3 bit');subplot(5,1,4);plot(t,z3);ylabel('4 bit');subplot(5,1,5);plot(t,z4);ylabel('5 bit');二.用Matlab绘出不同位采样的图形如下:4.结论从Matlab的仿真结果可以看出,对模拟信号进行量化时不可避免的要引入量化误差。
004-振动信号的采集与预处理D字的数,这个过程称为量化。
由于抽样间隔长度是固定的(对当前数据来说),当采样信号落入某一小间隔内,经舍入方法而变为有限值时,则产生量化误差。
如8位二进制为28=256,即量化增量为所测信号最大电压幅值的1/256。
1.1.1 编码振动信号经过采样和量化后,量化后的数据按照一定的协议进行编码,成为处理器可以处理的数据。
采样定理解决的问题是确定合理的采样间隔△t 以及合理的采样长度T ,保障采样所得的数字信号能真实地代表原来的连续信号x(t)。
衡量采样速度高低的指标称为采样频率f s 。
一般来说,采样频率f s 越高,采样点越密,所获得的数字信号越逼近原信号。
为了兼顾计算机存储量和计算工作量,一般保证信号不丢失或歪曲原信号信息就可以满足实际需要了。
这个基本要求就是所谓的采样定理,是由Shannon 提出的,也称为Shannon 采样定理。
Shannon 采样定理规定了带限信号不丢失信息的最低采样频率为:2smf f ≥或2smωω≥式中f m 为原信号中最高频率成分的频率。
采集的数据量大小N 为:T N t=∆ 因此,当采样长度一定时,采样频率越高,采集的数据量就越大。
使用采样频率时有几个问题需要注意。
一, 正确估计原信号中最高频率成分的频率,对于采用电涡流传感器测振的系统来说,一般确定为最高分析频率为12.5X,采样模式为同步整周期采集,若选择频谱分辨率为400线,需采集1024点数据,若每周期采集32点,采样长度为32周期。
二,同样的数据量可以通过改变每周期采样点数提高基频分辨率,这对于识别次同步振动信号是必要的,但降低了最高分析频率,如何确定视具体情况而定。
条件1采样频率控制最高分析频率采样频率(采样速率)越高,获得的信号频率响应越高,换言之,当需要高频信号时,就需要提高采样频率,采样频率应符合采样定理基本要求。
这个条件看起来似乎很简单,但对于一个未知信号,其中所含最高频率信号的频率究竟有多高,实际上我们是无法知道的。

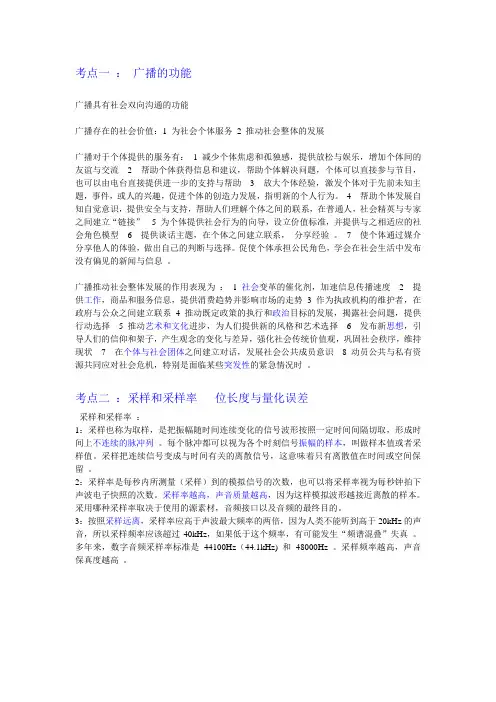

考点一:广播的功能广播具有社会双向沟通的功能广播存在的社会价值:1 为社会个体服务2 推动社会整体的发展广播对于个体提供的服务有: 1 减少个体焦虑和孤独感,提供放松与娱乐,增加个体间的友谊与交流 2 帮助个体获得信息和建议,帮助个体解决问题,个体可以直接参与节目,也可以由电台直接提供进一步的支持与帮助 3 放大个体经验,激发个体对于先前未知主题,事件,或人的兴趣,促进个体的创造力发展,指明新的个人行为。
4 帮助个体发展自知自觉意识,提供安全与支持,帮助人们理解个体之间的联系,在普通人,社会精英与专家之间建立“链接” 5 为个体提供社会行为的向导,设立价值标准,并提供与之相适应的社会角色模型 6 提供谈话主题,在个体之间建立联系,分享经验。
7 使个体通过媒介分享他人的体验,做出自己的判断与选择。
促使个体承担公民角色,学会在社会生活中发布没有偏见的新闻与信息。
广播推动社会整体发展的作用表现为:1 社会变革的催化剂,加速信息传播速度 2 提供工作,商品和服务信息,提供消费趋势并影响市场的走势 3 作为执政机构的维护者,在政府与公众之间建立联系4 推动既定政策的执行和政治目标的发展,揭露社会问题,提供行动选择 5 推动艺术和文化进步,为人们提供新的风格和艺术选择 6 发布新思想,引导人们的信仰和架子,产生观念的变化与差异,强化社会传统价值观,巩固社会秩序,维持现状7 在个体与社会团体之间建立对话,发展社会公共成员意识8 动员公共与私有资源共同应对社会危机,特别是面临某些突发性的紧急情况时。
考点二:采样和采样率位长度与量化误差采样和采样率:1:采样也称为取样,是把振幅随时间连续变化的信号波形按照一定时间间隔切取,形成时间上不连续的脉冲列。
每个脉冲都可以视为各个时刻信号振幅的样本,叫做样本值或者采样值。
采样把连续信号变成与时间有关的离散信号,这意味着只有离散值在时间或空间保留。
2:采样率是每秒内所测量(采样)到的模拟信号的次数,也可以将采样率视为每秒钟拍下声波电子快照的次数。

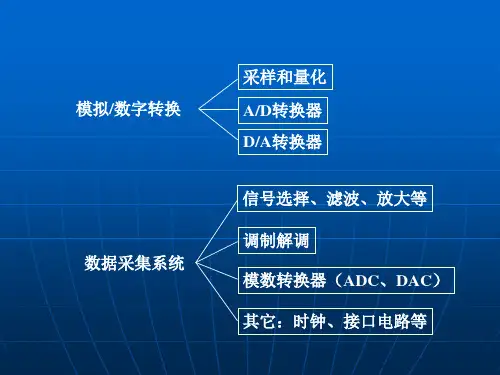

高精度模数转换器的量化误差分析与校正技术高精度模数转换器(ADC)在现代电子系统中扮演着至关重要的角色,它们负责将模拟信号转换为数字信号,以便进行数字处理和分析。
量化误差是影响ADC性能的主要因素之一,而校正技术则是提高ADC精度的重要手段。
本文将探讨量化误差的成因、影响以及校正技术的应用。
一、量化误差的成因与影响量化误差是模数转换过程中不可避免的现象,它源于模拟信号的连续性与数字信号的离散性之间的差异。
在ADC中,模拟信号被分割成有限数量的量化级别,每个级别对应一个特定的数字值。
当模拟信号的幅度落在两个量化级别之间时,就会产生量化误差。
1.1 量化误差的类型量化误差主要有两种类型:均匀量化误差和非均匀量化误差。
均匀量化误差是指量化步长在整个信号范围内保持不变,而非均匀量化误差则是指量化步长随信号幅度变化。
在实际应用中,非均匀量化误差更为常见,因为ADC的设计往往需要在不同信号幅度下提供不同的精度。
1.2 量化误差的影响量化误差对ADC的性能有着显著影响。
首先,它限制了ADC的动态范围,即ADC能够准确表示的信号幅度范围。
其次,量化误差会导致信号的失真,尤其是在信号幅度接近量化级别的边界时。
此外,量化误差还会影响到系统的信噪比(SNR),因为误差本身可以被视为一种噪声。
二、量化误差的分析方法为了准确评估和校正量化误差,需要采用合适的分析方法。
这些方法通常包括理论分析、仿真分析和实验分析。
2.1 理论分析理论分析基于ADC的工作原理和数学模型,通过计算量化误差的统计特性来评估其对系统性能的影响。
例如,可以利用信号处理理论中的量化噪声模型来预测量化误差对信噪比的影响。
2.2 仿真分析仿真分析通过构建ADC的数学模型,并在计算机上模拟其工作过程,来分析量化误差。
这种方法可以模拟不同的信号条件和ADC参数,从而评估量化误差在不同情况下的表现。
2.3 实验分析实验分析通过实际测量ADC的输出,来分析量化误差。
罗兰—C信号量化误差影响分析【摘要】以数模转换为基本原理研制罗兰-C信号模拟器时,对标准信号进行采样,数据量化后产生的量化误差不可忽略,将会导致罗兰-C信号包周差发生变化,使接收机无法锁定罗兰-C信号进行定位。
本文通过对量化误差深入分析,得出不同采样间隔时误差对包周差的影响,通过整体分析及数字补偿的方法,有效抑制了量化误差带来的影响。
【关键词】罗兰-C;量化误差;ECD;数模转换0 引言在罗兰-C信号模拟器的研制过程中,由于硬件设备以及数据采样量化等因素,模拟器输出端信号的ECD值与理论值会产生一定偏差。
硬件设备中元器件繁多,逐个分析比较麻烦,因此,应着重分析数据量化部分,得出结论后通过整体分析及数字补偿方式来抑制误差带来的影响,从而有效地增强和完善信号模拟器的功能。
1 量化误差1.1 误差来源罗兰-C信号数据采集时,为了充分利用数模转换器的分辨率,提高输出信号的精度,需要将采集的数据进行量化,由于数模转换器转换的数据信息为二进制编码,因此,量化后的数据并不能完全代表原始信号中的信息,相对原始标准数据会产生一定的偏差,这种偏差即为量化误差。
如图1,2所示,在幅度较小的信号中,量化后的数据已经不能包含原始信号的所有信息了。
图1 原始信号及离散采样数据图2 量化后数据1.2 罗兰-C信号量化误差量化误差在幅度较小的采样数据中影响很大,将影响导航仪对输出罗兰-C信号的相位识别和幅值检测。
设罗兰-C单脉冲信号宽度为200μs,以采样周期为0.25μs为例,罗兰-C前三周数据量化误差如图3所示,图4所示为设计信号每个采样数据的量化误差,图5所示为罗兰-C信号零基准以上每半周波峰值处量化误差的百分比。
由图5可知,量化后每半周峰值相对标准波形会产生误差,这将会导致输出的罗兰-C信号包周差产生变化。
图3 罗兰-C前三周数据量化误差图4 罗兰-C各采样数据量化误差图5 零基准以上半周波峰值量化误差百分比2 量化误差对ECD影响分析2.1 量化误差对ECD影响分析标准信号离散化后量化,经过D/A转换成模拟量输出,但是由于量化后采样数据将会丢失原始标准信号中的一些信息,所以不可能完全地将原始标准信号还原出来,与标准信号的不完全匹配导致包络也将产生误差。
电能表典型采样电路的窃电及差错电量分析摘要:本论文以电能表典型采样电路为研究对象,首先介绍了电能表的工作原理和采样电路的基本组成及工作过程;然后详细分析了窃电现象及防范窃电的技术措施;接着对差错电量产生的原因进行了深入探讨,并提出了一套有效的差错电量检测与分析方法。
本文的研究成果对于提高电能计量的准确性,防止窃电行为的发生具有重要的理论价值和实践意义。
关键词:电能表;采样电路;窃电;差错电量;检测分析电能表作为电力系统中至关重要的计量设备,其准确性和可靠性直接关系到电力企业与用户之间的公平交易。
但是,在实际运行中,由于种种原因,电能表会出现计量误差,导致差错电量的产生。
此外,一些不法分子通过各种手段进行窃电行为,试图逃避电费支付。
这些现象不仅损害了电力企业的经济利益,也影响了电力市场的公平竞争和社会公共秩序。
因此,对电能表采样电路的工作原理和性能进行深入研究,分析可能导致窃电和差错电量的原因,并提出有效的防范措施和技术解决方案,对于提高电能计量的准确性,维护电力市场秩序具有重要意义。
1电能表采样电路的基本原理1.1电能表的工作原理电能表,又称电度表或千瓦小时表,是一种用于测量和记录用户消耗电能的仪表。
其工作原理基于电磁感应定律:当导体在磁场中切割磁力线时,会在导体内产生电动势,这个电动势与电流强度以及切割磁力线的速度(即电压频率)成正比[1]。
电能表通过检测电压和电流信号的变化,经过计算得出相应的电能值。
1.2采样电路的组成和工作过程采样电路是电能表中的重要组成部分,它负责采集电压和电流信号,并将其转化为可处理的数字信号。
采样电路通常包括以下部分:电压互感器(VT):将高电压转换为适合后续电路处理的安全电压。
电流互感器(CT):将大电流转换为小电流。
分流器:对于较小电流,可以直接使用分流器进行采样。
光电耦合器:实现电气隔离,保护电路安全。
A/D转换器:将模拟信号转换为数字信号,以便微处理器进行处理。
实验四采样信号量化误差分析一. 实验目的1.通过本实验熟悉A/D、D/A变换中的量化误差。
2.了解A/D、D/A器件位数与量化误差的关系。
二. 实验原理把连续时间信号转换为与其相对应的数字信号的过程称之为模—数(A/D)转换过程,反之则称为数—模(D/A)转换过程,它们是数字信号处理的必要程序.一般在进行A/D转换之前,需要将模拟信号经抗频混滤波器预处理,变成带限信号,防止采样时出现频率混迭现象,然后再经A/D转换成为数字信号,最后送入数字信号分析仪或数字计算机完成信号处理.如果需要,再由D/A转换器将数字信号转换成模拟信号,去驱动计算机外围执行元件或模拟式显示、记录仪等。

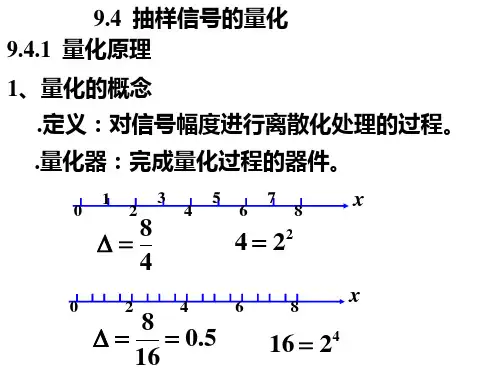

图1 信号A/D转换过程把采样信号x(nT s)经过舍入或截尾的方法变为只有有限个有效数字的数,这一过程称为量化。
若取信号x(t)可能出现的最大值A,令其分为D个间隔,则每个间隔长度为R=A/D,R称为量化增量或量化步长。
当采样信号x(nT s)落在某一小间隔内,经过舍入或截尾方法而变为有限值时,则产生量化误差,如图2所示。
图2 信号的6等分量化过程一般又把量化误差看成是模拟信号作数字处理时的可加噪声,故而又称之为舍入噪声或截尾噪声。
量化增量D愈大,则量化误差愈大,量化增量大小,一般取决于计算机A/D卡的位数.例如,8位二进制为28=256,即量化电平R为所测信号最大电压幅值的1/256。
三. 实验内容采用软件模拟的方法对数字信号进行量化处理,观察量化后信号波形的变化,将原始数字信号和量化后的数字信号转化为音频数据流或音频文件(WAV格式),通过计算机声卡和喇叭播放,感受量化后带来的舍入噪声的影响。
四. 实验仪器和设备1. 计算机1台2. DRVI快速可重组虚拟仪器平台1套3. 打印机1台五. 实验步骤1.运行DRVI主程序,点击DRVI快捷工具条上的"联机注册"图标,选择其中的“DRVI采集仪主卡检测”或“网络在线注册”进行软件注册。
采样信号重构与原信号的误差分析
采样信号重构与原信号的误差分析是衡量采样和重构过程中的准确性的方法。
在信号处理领域,常用的误差指标包括均方误差(MSE)、峰值信噪比(PSNR)等。
均方误差(MSE)是衡量重构信号与原信号之间差异的常用指标,它计算的是重构信号和原信号之间每个样本点的平均差值的平方值的平均值。
MSE越小,代表重构信号越接近原信号。
峰值信噪比(PSNR)是一种用于评估图像质量的指标,它是信号的峰值功率与重构信号与原信号之间的均方误差之比的对数函数。
PSNR值越大,代表重构信号越接近原信号。
除了MSE和PSNR,还有其他的误差指标用于分析采样信号重构与原信号的差异,例如相关系数、结构相似性指标(SSIM)等。
这些指标可以帮助研究者或工程师评估重构算法的性能,优化采样和重构系统的设计,提高信号重构的准确性。
实验四采样信号量化误差分析
一. 实验目的
1.通过本实验熟悉A/D、D/A变换中的量化误差。
2.了解A/D、D/A器件位数与量化误差的关系。
二. 实验原理
把连续时间信号转换为与其相对应的数字信号的过程称之为模—数(A/D)转换过程,反之则称为数—模(D/A)转换过程,它们是数字信号处理的必要程序.一般在进行A/D转换之前,需要将模拟信号经抗频混滤波器预处理,变成带限信号,防止采样时出现频率混迭现象,然后再经A/D转换成为数字信号,最后送入数字信号分析仪或数字计算机完成信号处理.如果需要,再由D/A转换器将数字信号转换成模拟信号,去驱动计算机外围执行元件或模拟式显示、记录仪等。
图1 信号A/D转换过程
把采样信号x(nT s)经过舍入或截尾的方法变为只有有限个有效数字的数,这一过程称为量化。
若取信号x(t)可能出现的最大值A,令其分为D个间隔,则每个间隔长度为R=A/D,R称为量化增量或量化步长。
当采样信号x(nT s)落在某一小间隔内,经过舍入或截尾方法而变为有限值时,则产生量化误差,如图2所示。
图2 信号的6等分量化过程
一般又把量化误差看成是模拟信号作数字处理时的可加噪声,故而又称之为舍入噪声或截尾噪声。
量化增量D愈大,则量化误差愈大,量化增量大小,一般取决于计算机A/D卡的位数.例如,8位二进制为28=256,即量化电平R为所测信号最大电压幅值的1/256。
三. 实验内容
采用软件模拟的方法对数字信号进行量化处理,观察量化后信号波形的变化,将原始数字信号和量化后的数字信号转化为音频数据流或音频文件(WAV格式),通过计算机声卡和喇叭播放,感受量化后带来的舍入噪声的影响。
四. 实验仪器和设备
1. 计算机1台
2. DRVI快速可重组虚拟仪器平台1套
3. 打印机1台
五. 实验步骤
1.运行DRVI主程序,点击DRVI快捷工具条上的"联机注册"图标,选择其中的“DRVI
采集仪主卡检测”或“网络在线注册”进行软件注册。
2.在DRVI软件平台的地址信息栏中输入WEB版实验指导书的地址,如“http://服务器IP
地址/GccsLAB/index.htm”,在实验目录中选择“采样信号量化误差分析”实验,点击实验脚本,建立实验环境,如下图所示。
观察信号量化误差的影响。
图3 采样信号的量化误差
下面是该实验的装配图和信号流图,图中的线上的数字为连接软件芯片的软件总线数据线号,**IC为使用的软件芯片。
图4 采样信号的量化误差实验装配图
六. 实验报告要求
1.简述实验目的和原理,根据实验要求整理该实验的原理设计图。
2.按实验步骤附上相应的信号波形曲线,说明不同A/D、D/A位数对采样后的数字信号精
度的影响,总结实验得出的主要结论。
3.拷贝实验系统运行界面,插入到Word格式的实验报告中,用Winzip压缩后通过Email
上交实验报告。
七. 趣味应用实验
1.将声卡作为双通道A/D卡,从Line in 口或Mic口输入,用DRVI中的声卡信号采集芯
片设计一个双通道信号采集器。
2.将声卡作为双通道D/A卡,从Line out口或Speaker口输出,用DRVI中的声卡信号输
出芯片设计一个信号发生器。
3.用DRVI声卡芯片采集声音信号,设计一个受声音信号幅度控制的声控路灯模拟实验系
统。
拍手则报警灯亮,再拍手则报警灯灭。
图5 声卡信号采集应用实验
八. 思考题
1.常用的A/D转换器件的位数有那几种,当输入的模拟电压的变化范围为-5V~+5V之间
时,对于几种不同的位数,其分辨率和转换精度分别为多少?
2.实际测量中是否A/D转换器件的位数越高越好,如何合理的选择一个A/D转换器件?
九. 附录:声卡简介
声卡是多媒体电脑的主要部件之一,它包含记录和播放声音所需的硬件。
声卡的种类很多,功能也不完全相同,但它们有一些共同的基本功能:能选择以单声道或双声道录音,并且能控制采样速率。
声卡上有数模转换芯片(DAC),用来把数字化的声音信号转换成模拟信号,同时还有模数转换芯片(ADC),用来把模拟声音信号转换成数字信号。
声卡真正的质量取决于它的采样和回放能力。
影响音质的两个因素是采样精度和采样频率。
采样精度决定了记录声音的动态范围,它以位(Bit)为单位,比如8位、16位。
8位可以把声波分成256级,16位可以把同样的波分成65,536级的信号。
位数越高,声音的保真度越高。
采样频率指每秒钟采集信号的次数,声卡一般采用11K、22K和44KHz的采样频率,频率越高,失真越小。
在录音时,文件大小与采样精度、采样频率和单双声道都是成正比的,如双声道是单声道的两倍,16位是8位的两倍,22K是11K的两倍。
图6 声卡结构示意图
※注意:由于声卡输入默认是外接的MIC或音频设备输出,对采样信号幅度有限制,应该控制在±1V之间,否则会损坏声卡,信号频率在20Hz~20kHz之间,否则测量的波形可能失真。
