DDS的误差分析

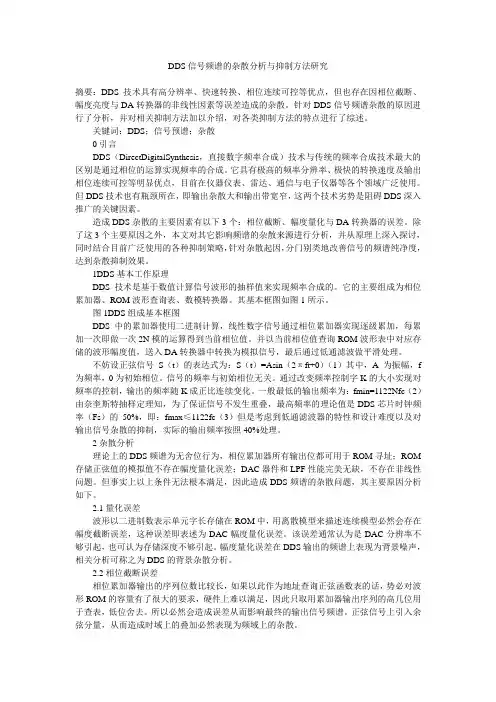

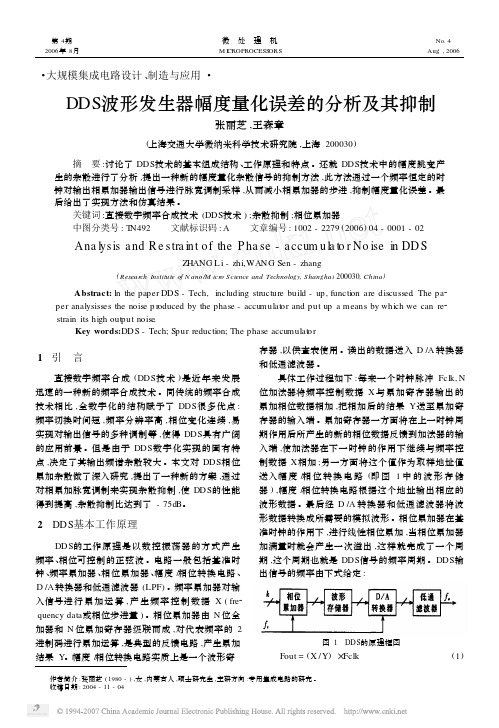

DDS信号频谱的杂散分析与抑制方法研究摘要：DDS技术具有高分辨率、快速转换、相位连续可控等优点，但也存在因相位截断、幅度亮度与DA转换器的非线性因素等误差造成的杂散。

针对DDS信号频谱杂散的原因进行了分析，并对相关抑制方法加以介绍，对各类抑制方法的特点进行了综述。

关键词：DDS；信号预谱；杂散0引言DDS（DirectDigitalSynthesis，直接数字频率合成）技术与传统的频率合成技术最大的区别是通过相位的运算实现频率的合成。

它具有极高的频率分辨率、极快的转换速度及输出相位连续可控等明显优点，目前在仪器仪表、雷达、通信与电子仪器等各个领域广泛使用。

但DDS技术也有瓶颈所在，即输出杂散大和输出带宽窄，这两个技术劣势是阻碍DDS深入推广的关键因素。

造成DDS杂散的主要因素有以下3个：相位截断、幅度量化与DA转换器的误差。

除了这3个主要原因之外，本文对其它影响频谱的杂散来源进行分析，并从原理上深入探讨，同时结合目前广泛使用的各种抑制策略，针对杂散起因，分门别类地改善信号的频谱纯净度，达到杂散抑制效果。

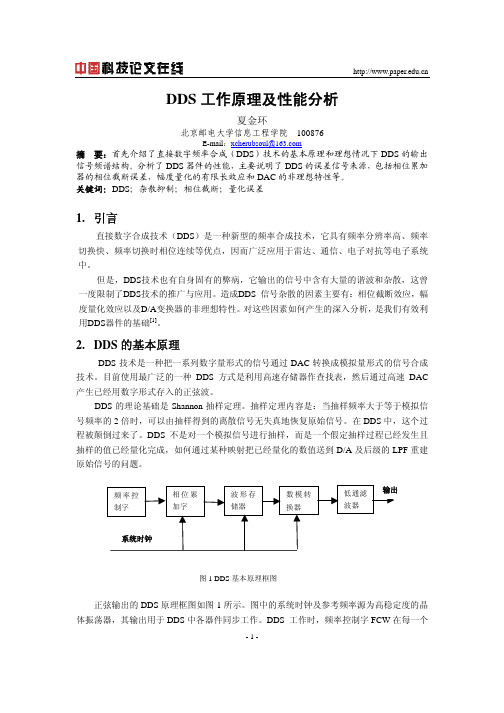

1DDS基本工作原理DDS技术是基于数值计算信号波形的抽样值来实现频率合成的。

它的主要组成为相位累加器、ROM波形查询表、数模转换器。

其基本框图如图1所示。

图1DDS组成基本框图DDS中的累加器使用二进制计算，线性数字信号通过相位累加器实现逐级累加，每累加一次即做一次2N模的运算得到当前相位值。

并以当前相位值查询ROM波形表中对应存储的波形幅度值，送入DA转换器中转换为模拟信号，最后通过低通滤波做平滑处理。

不妨设正弦信号S（t）的表达式为：S（t）=Asin（2πft+0）（1）其中，A为振幅，f 为频率，0为初始相位。

信号的频率与初始相位无关。

通过改变频率控制字K的大小实现对频率的控制，输出的频率随K成正比连续变化。

一般最低的输出频率为：fmin=1122Nfc（2）由奈奎斯特抽样定理知，为了保证信号不发生重叠，最高频率的理论值是DDS芯片时钟频率（Fs）的50%，即：fmax≤1122fc（3）但是考虑到低通滤波器的特性和设计难度以及对输出信号杂散的抑制，实际的输出频率按照40%处理。

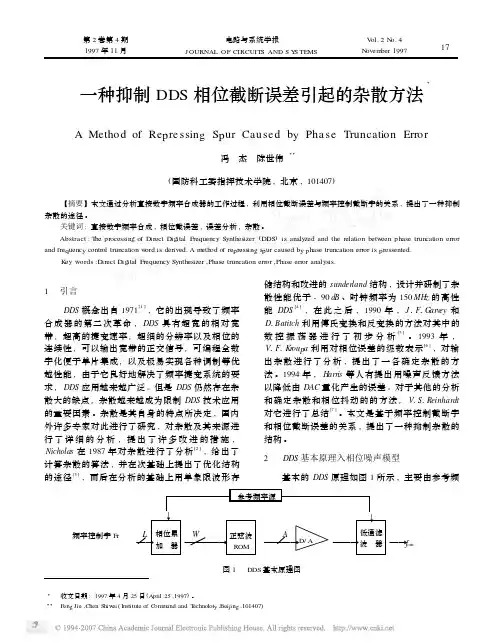

17ΞΞΞΞΞ电路与系统学报J OURNAL OF CIRCUIT S AND S Y S TEMS第2卷第4期1997年11月V ol.2N o.4N ovember 1997收文日期:1997年4月25日(A p ril 25,1997)。

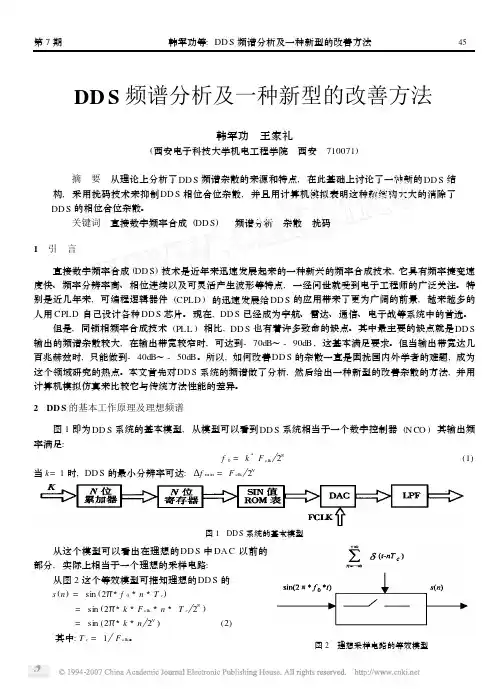

F en g Jie ,Chen Shiw ei (Institute of C omm and and T echnolot y ,Bei j in g ,101407)一种抑制DDS 相位截断误差引起的杂散方法ΞA Method of Re p re ssin g S p ur Caused b y Pha se Truncation Error冯杰陈世伟(国防科工委指挥技术学院,北京,101407)【摘要】本文通过分析直接数字频率合成器的工作过程,利用相位截断误差与频率控制截断字的关系,提出了一种抑制杂散的途径。

关键词:直接数字频率合成,相位截误差,误差分析,杂散。

Abstract :T he p rocessin g of Direct Di g ital Fre q uenc y S y nthesizer (DDS )is anal y zed the relation betw een p hase truncation error and fre q uenc y control truncation w ord is derived.A m eth od of re p ressin g s p ur caused b y p hase truncation error is p ressented.K e y words :Direct Di g ital Fre q uenc y S y nthesizer ,Phase truncation error ,Phase error anal y sis.1引言DDS 概念出自1971[1],它的出现导致了频率合成器的第二次革命,DDS 具有超宽的相对宽带,超高的捷变速率,超细的分辨率以及相位的连续性,可以输出宽带的正交信号,可编程全数字化便于单片集成,以及极易实现各种调制等优越性能,由于它良好地解决了频率捷变系统的要求,DDS 应用越来越广泛。

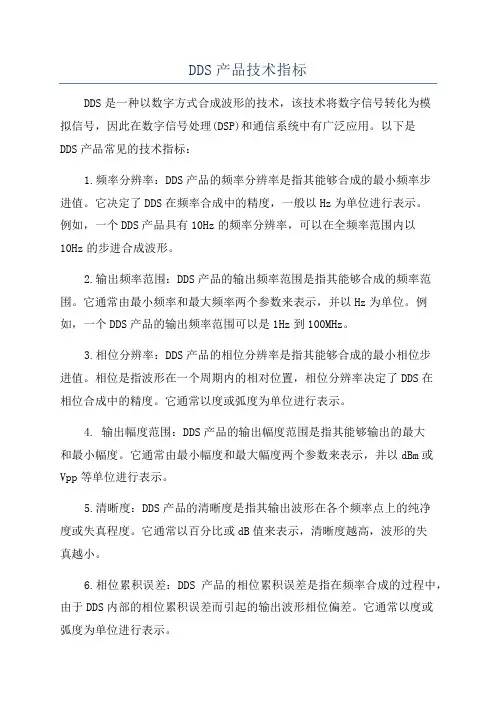

DDS产品技术指标DDS是一种以数字方式合成波形的技术，该技术将数字信号转化为模拟信号，因此在数字信号处理(DSP)和通信系统中有广泛应用。

以下是DDS产品常见的技术指标：1.频率分辨率：DDS产品的频率分辨率是指其能够合成的最小频率步进值。

它决定了DDS在频率合成中的精度，一般以Hz为单位进行表示。

例如，一个DDS产品具有10Hz的频率分辨率，可以在全频率范围内以10Hz的步进合成波形。

2.输出频率范围：DDS产品的输出频率范围是指其能够合成的频率范围。

它通常由最小频率和最大频率两个参数来表示，并以Hz为单位。

例如，一个DDS产品的输出频率范围可以是1Hz到100MHz。

3.相位分辨率：DDS产品的相位分辨率是指其能够合成的最小相位步进值。

相位是指波形在一个周期内的相对位置，相位分辨率决定了DDS在相位合成中的精度。

它通常以度或弧度为单位进行表示。

4. 输出幅度范围：DDS产品的输出幅度范围是指其能够输出的最大和最小幅度。

它通常由最小幅度和最大幅度两个参数来表示，并以dBm或Vpp等单位进行表示。

5.清晰度：DDS产品的清晰度是指其输出波形在各个频率点上的纯净度或失真程度。

它通常以百分比或dB值来表示，清晰度越高，波形的失真越小。

6.相位累积误差：DDS产品的相位累积误差是指在频率合成的过程中，由于DDS内部的相位累积误差而引起的输出波形相位偏差。

它通常以度或弧度为单位进行表示。

7.信噪比：DDS产品的信噪比是指输出波形中信号与噪音之间的比值。

它通常以dB值来表示，信噪比越高，输出波形中的噪音越小。

8. 频率稳定性：DDS产品的频率稳定性是指在特定的环境条件下，DDS输出频率的波动范围。

它通常以ppm或Hz为单位进行表示。

9.采样率：DDS产品的采样率是指输入的数字信号的采样频率。

它通常以Hz为单位进行表示，采样率越高，合成的波形的频率分辨率越高。

10. 灵敏度：DDS产品的灵敏度是指其对输入信号变化的响应能力。

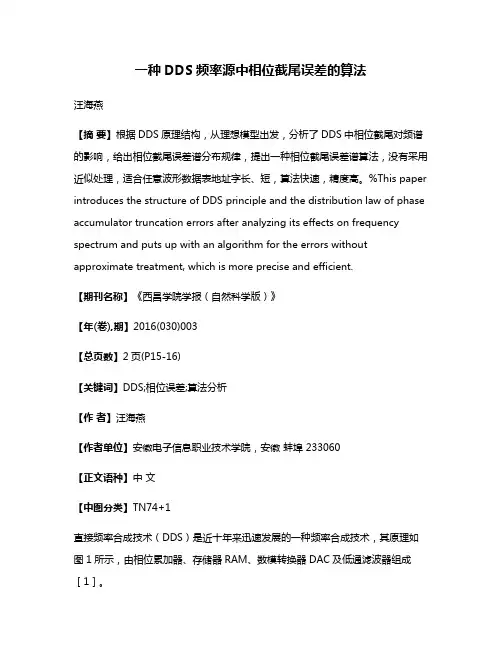

一种DDS频率源中相位截尾误差的算法汪海燕【摘要】根据DDS原理结构，从理想模型出发，分析了DDS中相位截尾对频谱的影响，给出相位截尾误差谱分布规律，提出一种相位截尾误差谱算法，没有采用近似处理，适合任意波形数据表地址字长、短，算法快速，精度高。

%This paper introduces the structure of DDS principle and the distribution law of phase accumulator truncation errors after analyzing its effects on frequency spectrum and puts up with an algorithm for the errors without approximate treatment, which is more precise and efficient.【期刊名称】《西昌学院学报（自然科学版）》【年(卷),期】2016(030)003【总页数】2页(P15-16)【关键词】DDS;相位误差;算法分析【作者】汪海燕【作者单位】安徽电子信息职业技术学院，安徽蚌埠 233060【正文语种】中文【中图分类】TN74+1直接频率合成技术（DDS）是近十年来迅速发展的一种频率合成技术，其原理如图1所示，由相位累加器、存储器RAM、数模转换器DAC及低通滤波器组成［1］。

DDS的数学模型可概括如下［2］：时钟周期T内，频率控制码比特相位累加器累加1次，对2N取模，运算的二进制代码值，对RAM寻址，得到其相位值相对应的数字化幅度值，然后由DAC数模转换，实现离散信号转换为连续信号，然后由低通滤波器滤波输出，最终获得输出信号。

由上可知，DDS的输出频率满足：，输出频率最小出现在K=1时。

对于理想DDS，即没有相位误差、没有幅度量化误差，以及没有DAC误差［3］。

设DDS输出信号为s（t），傅立叶变换为s（f），DAC输出零阶保持，设T=1/fc，保持器特性为h（t）=l（t）-l（t-T），其傅立叶变换为。

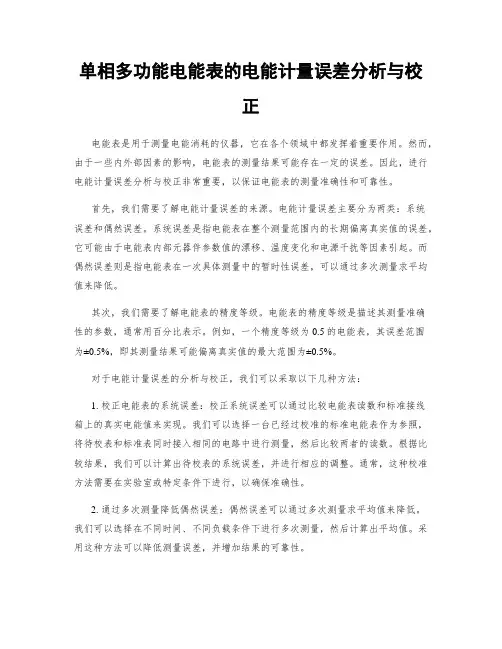

单相多功能电能表的电能计量误差分析与校正电能表是用于测量电能消耗的仪器，它在各个领域中都发挥着重要作用。

然而，由于一些内外部因素的影响，电能表的测量结果可能存在一定的误差。

因此，进行电能计量误差分析与校正非常重要，以保证电能表的测量准确性和可靠性。

首先，我们需要了解电能计量误差的来源。

电能计量误差主要分为两类：系统误差和偶然误差。

系统误差是指电能表在整个测量范围内的长期偏离真实值的误差，它可能由于电能表内部元器件参数值的漂移、温度变化和电源干扰等因素引起。

而偶然误差则是指电能表在一次具体测量中的暂时性误差，可以通过多次测量求平均值来降低。

其次，我们需要了解电能表的精度等级。

电能表的精度等级是描述其测量准确性的参数，通常用百分比表示。

例如，一个精度等级为0.5的电能表，其误差范围为±0.5%，即其测量结果可能偏离真实值的最大范围为±0.5%。

对于电能计量误差的分析与校正，我们可以采取以下几种方法：1. 校正电能表的系统误差：校正系统误差可以通过比较电能表读数和标准接线箱上的真实电能值来实现。

我们可以选择一台已经过校准的标准电能表作为参照，将待校表和标准表同时接入相同的电路中进行测量，然后比较两者的读数。

根据比较结果，我们可以计算出待校表的系统误差，并进行相应的调整。

通常，这种校准方法需要在实验室或特定条件下进行，以确保准确性。

2. 通过多次测量降低偶然误差：偶然误差可以通过多次测量求平均值来降低。

我们可以选择在不同时间、不同负载条件下进行多次测量，然后计算出平均值。

采用这种方法可以降低测量误差，并增加结果的可靠性。

3. 定期检查和维护电能表：定期检查和维护电能表也是保证其测量准确性的重要措施。

我们可以定期检查电能表的接线是否松动，电源是否稳定，元器件是否正常工作等。

对于有条件的情况，我们还可以使用特定的电能表测试仪器对电能表进行全面的检测和校准。

需要注意的是，在进行电能计量误差分析与校正时，应遵循相关的标准和规定。

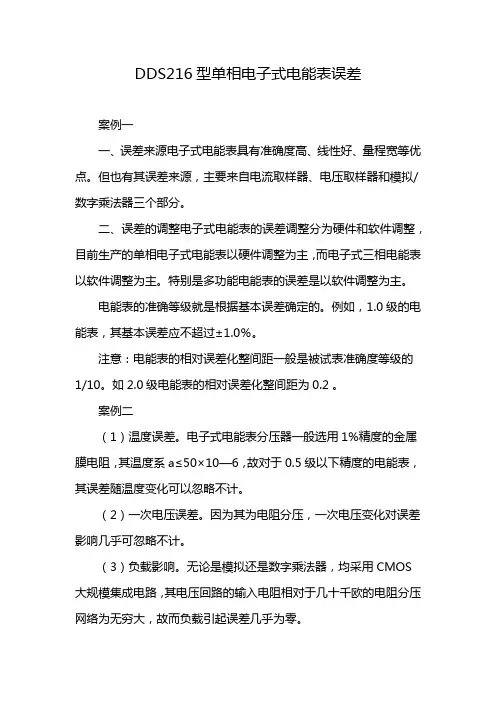

DDS216型单相电子式电能表误差
案例一
一、误差来源电子式电能表具有准确度高、线性好、量程宽等优点。

但也有其误差来源，主要来自电流取样器、电压取样器和模拟/数字乘法器三个部分。

二、误差的调整电子式电能表的误差调整分为硬件和软件调整，目前生产的单相电子式电能表以硬件调整为主，而电子式三相电能表以软件调整为主。

特别是多功能电能表的误差是以软件调整为主。

电能表的准确等级就是根据基本误差确定的。

例如，1.0级的电能表，其基本误差应不超过±1.0％。

注意：电能表的相对误差化整间距一般是被试表准确度等级的1/10。

如2.0级电能表的相对误差化整间距为0.2 。

案例二
（1）温度误差。

电子式电能表分压器一般选用1%精度的金属膜电阻，其温度系a≤50×10—6，故对于0.5级以下精度的电能表，其误差随温度变化可以忽略不计。

（2）一次电压误差。

因为其为电阻分压，一次电压变化对误差影响几乎可忽略不计。

（3）负载影响。

无论是模拟还是数字乘法器，均采用CMOS 大规模集成电路，其电压回路的输入电阻相对于几十千欧的电阻分压网络为无穷大，故而负载引起误差几乎为零。

（4）频率（0～1kHz）对误差的影响几乎为零。

同样电压互感器的误差特性也存在上述几个方面，但都不如电阻网络分压器。

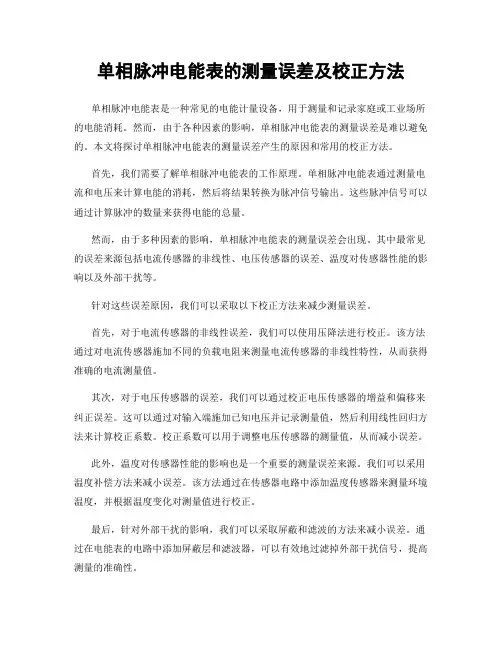

单相脉冲电能表的测量误差及校正方法单相脉冲电能表是一种常见的电能计量设备，用于测量和记录家庭或工业场所的电能消耗。
