课程编号15102308《数字信号处理》教学大纲Digital Signal Processing一、课程基本信息二、本课程的性质、目的和任务《数字信号处理》课程是信息工程本科专业必修课，它是在学生学完了高等数学、概率论、线性代数、复变函数、信号与系统等课程后，进一步为学习专业知识打基础的课程。
本课程将通过讲课、练习使学生建立“数字信号处理”的基本概念，掌握数字信号处理基本分析方法和分析工具，为从事通信、信息或信号处理等方面的研究工作打下基础。
三、教学基本要求1、通过对本课程的教学，使学生系统地掌握数字信号处理的基本原理和基本分析方法，能建立基本的数字信号处理模型。
2、要求学生学会运用数字信号处理的两个主要工具：快速傅立叶变换（FFT）与数字滤波器，为后续数字技术方面课程的学习打下理论基础。
3、学生应具有初步的算法分析和运用MA TLAB编程的能力。
四、本课程与其他课程的联系与分工本课程的基础课程为《高等数学》、《概率论》、《线性代数》、《复变函数》、《信号与系统》等课程，同时又为《图像处理与模式识别》等课程的学习打下基础。
五、教学方法与手段教师讲授和学生自学相结合，讲练结合，采用多媒体教学手段为主，重点难点辅以板书。
六、考核方式与成绩评定办法本课程采用平时作业、期末考试综合评定的方法。
其中平时作业成绩占40%，期末考试成绩占60%。
七、使用教材及参考书目【使用教材】吴镇扬编，《数字信号处理》，高等教育出版社，2004年9月第一版。
【参考书目】1、姚天任,江太辉编，《数字信号处理》（第二版），华中科技大学出版社，2000年版。
2、程佩青著，《数字信号处理教程》（第二版），清华大学出版社出版，2001年版。
3、丁玉美,高西全编著，《数字信号处理》，西安电子科技大学出版社，2001年版。
4、胡广书编，《数字信号处理——理论、算法与实现》，清华大学出版社，2004年版。
5、Alan V. Oppenheim, Ronald W. Schafer，《Digital Signal Processing》，Prentice-Hall Inc, 1975.八、课程结构和学时分配九、教学内容绪论（1学时）【教学目标】1. 了解：什么是数字信号处理，与传统的模拟技术相比存在哪些特点。

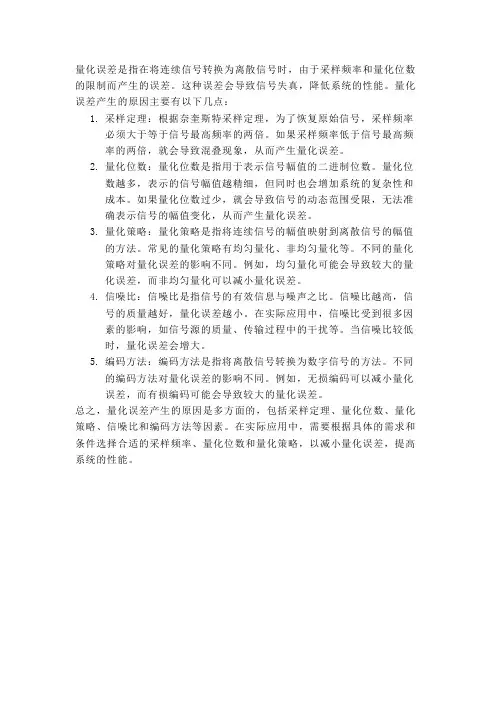

量化误差是指在将连续信号转换为离散信号时，由于采样频率和量化位数的限制而产生的误差。
这种误差会导致信号失真，降低系统的性能。
量化误差产生的原因主要有以下几点：1.采样定理：根据奈奎斯特采样定理，为了恢复原始信号，采样频率必须大于等于信号最高频率的两倍。
如果采样频率低于信号最高频率的两倍，就会导致混叠现象，从而产生量化误差。
2.量化位数：量化位数是指用于表示信号幅值的二进制位数。
量化位数越多，表示的信号幅值越精细，但同时也会增加系统的复杂性和成本。
如果量化位数过少，就会导致信号的动态范围受限，无法准确表示信号的幅值变化，从而产生量化误差。
3.量化策略：量化策略是指将连续信号的幅值映射到离散信号的幅值的方法。
常见的量化策略有均匀量化、非均匀量化等。
不同的量化策略对量化误差的影响不同。
例如，均匀量化可能会导致较大的量化误差，而非均匀量化可以减小量化误差。
4.信噪比：信噪比是指信号的有效信息与噪声之比。
信噪比越高，信号的质量越好，量化误差越小。
在实际应用中，信噪比受到很多因素的影响，如信号源的质量、传输过程中的干扰等。
当信噪比较低时，量化误差会增大。
5.编码方法：编码方法是指将离散信号转换为数字信号的方法。
不同的编码方法对量化误差的影响不同。
例如，无损编码可以减小量化误差，而有损编码可能会导致较大的量化误差。
总之，量化误差产生的原因是多方面的，包括采样定理、量化位数、量化策略、信噪比和编码方法等因素。
在实际应用中，需要根据具体的需求和条件选择合适的采样频率、量化位数和量化策略，以减小量化误差，提高系统的性能。

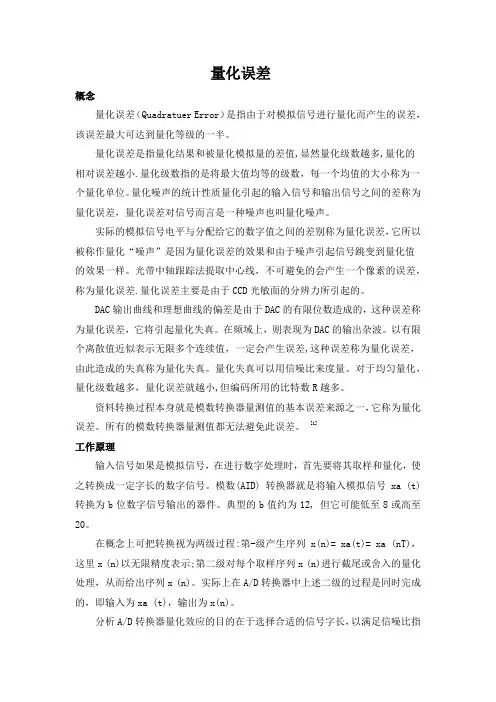

量化误差概念量化误差（Quadratuer Error）是指由于对模拟信号进行量化而产生的误差，该误差最大可达到量化等级的一半。
量化误差是指量化结果和被量化模拟量的差值,显然量化级数越多,量化的相对误差越小.量化级数指的是将最大值均等的级数，每一个均值的大小称为一个量化单位。
量化噪声的统计性质量化引起的输入信号和输出信号之间的差称为量化误差，量化误差对信号而言是一种噪声也叫量化噪声。
实际的模拟信号电平与分配给它的数字值之间的差别称为量化误差，它所以被称作量化“噪声”是因为量化误差的效果和由于噪声引起信号跳变到量化值的效果一样。
光带中轴跟踪法提取中心线，不可避免的会产生一个像素的误差，称为量化误差.量化误差主要是由于CCD光敏面的分辨力所引起的。
DAC输出曲线和理想曲线的偏差是由于DAC的有限位数造成的，这种误差称为量化误差，它将引起量化失真。
在频域上，则表现为DAC的输出杂波。
以有限个离散值近似表示无限多个连续值，一定会产生误差,这种误差称为量化误差，由此造成的失真称为量化失真。
量化失真可以用信噪比来度量。
对于均匀量化，量化级数越多，量化误差就越小,但编码所用的比特数R越多。
资料转换过程本身就是模数转换器量测值的基本误差来源之一，它称为量化误差。
所有的模数转换器量测值都无法避免此误差。
[1]工作原理输入信号如果是模拟信号，在进行数字处理时，首先要将其取样和量化，使之转换成一定字长的数字信号。
模数(AID) 转换器就是将输入模拟信号xa (t) 转换为b位数字信号输出的器件。
典型的b值约为12, 但它可能低至8或高至20。
在概念上可把转换视为两级过程:第-级产生序列x(n)= xa(t)= xa (nT)，这里x (n)以无限精度表示;第二级对每个取样序列x (n)进行截尾或舍入的量化处理，从而给出序列x (n)。
实际上在A/D转换器中上述二级的过程是同时完成的，即输入为xa (t)，输出为x(n)。
高精度模数转换器的量化误差分析与校正技术高精度模数转换器（ADC）在现代电子系统中扮演着至关重要的角色，它们负责将模拟信号转换为数字信号，以便进行数字处理和分析。
量化误差是影响ADC性能的主要因素之一，而校正技术则是提高ADC精度的重要手段。
本文将探讨量化误差的成因、影响以及校正技术的应用。
一、量化误差的成因与影响量化误差是模数转换过程中不可避免的现象，它源于模拟信号的连续性与数字信号的离散性之间的差异。
在ADC中，模拟信号被分割成有限数量的量化级别，每个级别对应一个特定的数字值。
当模拟信号的幅度落在两个量化级别之间时，就会产生量化误差。
1.1 量化误差的类型量化误差主要有两种类型：均匀量化误差和非均匀量化误差。
均匀量化误差是指量化步长在整个信号范围内保持不变，而非均匀量化误差则是指量化步长随信号幅度变化。
在实际应用中，非均匀量化误差更为常见，因为ADC的设计往往需要在不同信号幅度下提供不同的精度。
1.2 量化误差的影响量化误差对ADC的性能有着显著影响。
首先，它限制了ADC的动态范围，即ADC能够准确表示的信号幅度范围。
其次，量化误差会导致信号的失真，尤其是在信号幅度接近量化级别的边界时。
此外，量化误差还会影响到系统的信噪比（SNR），因为误差本身可以被视为一种噪声。
二、量化误差的分析方法为了准确评估和校正量化误差，需要采用合适的分析方法。
这些方法通常包括理论分析、仿真分析和实验分析。
2.1 理论分析理论分析基于ADC的工作原理和数学模型，通过计算量化误差的统计特性来评估其对系统性能的影响。
例如，可以利用信号处理理论中的量化噪声模型来预测量化误差对信噪比的影响。
2.2 仿真分析仿真分析通过构建ADC的数学模型，并在计算机上模拟其工作过程，来分析量化误差。
这种方法可以模拟不同的信号条件和ADC参数，从而评估量化误差在不同情况下的表现。
2.3 实验分析实验分析通过实际测量ADC的输出，来分析量化误差。
