电流互感器的二次回路

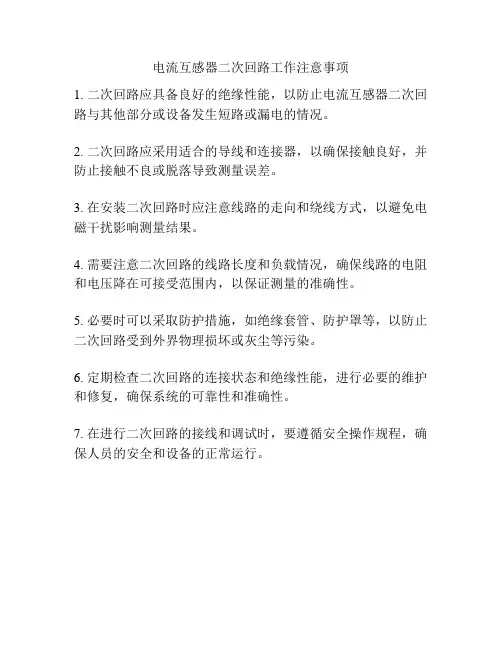

电流互感器二次回路工作注意事项
1. 二次回路应具备良好的绝缘性能，以防止电流互感器二次回路与其他部分或设备发生短路或漏电的情况。

2. 二次回路应采用适合的导线和连接器，以确保接触良好，并防止接触不良或脱落导致测量误差。

3. 在安装二次回路时应注意线路的走向和绕线方式，以避免电磁干扰影响测量结果。

4. 需要注意二次回路的线路长度和负载情况，确保线路的电阻和电压降在可接受范围内，以保证测量的准确性。

5. 必要时可以采取防护措施，如绝缘套管、防护罩等，以防止二次回路受到外界物理损坏或灰尘等污染。

6. 定期检查二次回路的连接状态和绝缘性能，进行必要的维护和修复，确保系统的可靠性和准确性。

7. 在进行二次回路的接线和调试时，要遵循安全操作规程，确保人员的安全和设备的正常运行。

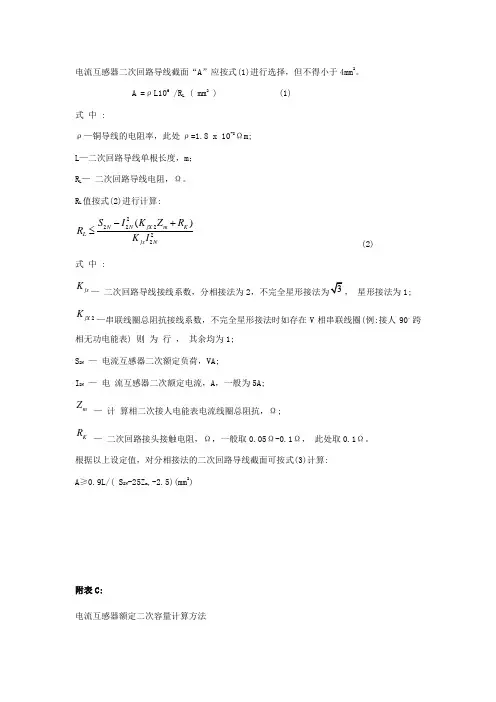

电流互感器二次回路导线截面“A ”应按式(1)进行选择，但不得小于4mm 2。

A =ρL106 /R L ( mm 2 ) (1)式 中 :ρ—铜导线的电阻率，此处ρ=1.8 x 10-8Ωm;L —二次回路导线单根长度，m ；R L — 二次回路导线电阻，Ω。

R L 值按式(2)进行计算:222222()N N jX m K L jx N S I K Z R R K I -+≤ (2)式 中 :jx K— 二次回路导线接线系数，分相接法为2， 星形接法为1; 2jX K —串联线圈总阻抗接线系数，不完全星形接法时如存在V 相串联线圈(例:接人90。

跨相无功电能表) 则 为 行 ， 其余均为1;S 2N — 电流互感器二次额定负荷，VA;I 2N — 电 流互感器二次额定电流，A ，一般为5A;mZ — 计 算相二次接人电能表电流线圈总阻抗，Ω; K R — 二次回路接头接触电阻，Ω，一般取0.05Ω-0.1Ω， 此处取0.1Ω。

根据以上设定值，对分相接法的二次回路导线截面可按式(3)计算:A ≥0.9L/( S 2N -25Z m ,-2.5)(mm 2)附表C:电流互感器额定二次容量计算方法电流互感器实际二次负荷（计算负荷）按公式（1）计算：2222()I n jx l jx m k S I K R K Z R =+∑+ （1）2nI S ＝K ×2I S 电流互感器二次回路导线截面A 与电阻值的关系如式（2）所示。

l L R A ρ= （2）式中：2I S ——电流互感器实际二次负荷（计算负荷），V A 2nI S ——设计选择的电流互感器二次额定负荷，V AK ——系数，一般选择1.5～3。

A ——二次回路导线截面， 2mm ρ——铜导电率，257m /m m )ρ=Ω，(•L ——二次回路导线单根长度，m l R ——二次回路导线电阻，Ωjx K ——二次回路导线接触系数，分相接法为2，星形接法为1；2jx K ——串联线圈总阻抗接线系数，不完全星形接法时如存在V 相串联线圈（如接入901。

电流互感器开路为什么不允许？电流互感器正常工作时，二次回路近于短路状态。

这时二次电流所产生的二次绕组磁动势F2对一次绕组磁动势F1有去磁作用，因此合成磁势F0＝F1-F2不大，合成磁通φ0也不大，二次绕组内感应电动势E2的数值最多不超过几十伏。

因此，为了减少电流互感器的尺寸和造价，互感器铁心的截面是根据电流互感器在正常工作状态下合磁磁通φ0很小而设计的。

使用中的电流互感器如果发生二次回路开路，二次绕组磁动势F2等于零，一次绕组磁动势F1仍保持不变，且全部用于激磁，合成磁势F0=F1，这时的F0较正常时的合成磁势(F1-F2)增大了许多倍，使得铁心中的磁通急剧地增加而达到饱和状态。

由于铁心饱和致使磁通波形变为平顶波，因为感应电动势正比于磁通的变化率dφ/dt，所以这时二次绕组内将感应出很高的感应电动势e2。

二次绕组开路时二次绕组的感应电动势e2是尖顶的非正弦波，其峰值可达数千伏之高，这对工作人员和二次设备以及二次电缆的绝缘都是极危险的。

另一影响是，因铁心内磁通的剧增，引起铁心损耗增大，造成严重发热也会使电流互感器烧毁。

第三个影响是因铁心剩磁过大，使电流互感器的误差增加带电的电流互感器二次绕组严禁开路运行。

简单的讲,这是因为一次的匝数很少。

二次的匝数相对一次是很多的，当二次绕组开路会产生很高过电压，对人身和设备造成威胁，所以电流互感器是严禁开路的，这在《电业安全工作规程》第221条有严格的规定。

不过现在有人发明了"电流互感器开路保护器"。

该保护器主要由连接于二次绕组两端的压敏电阻构成，当电流互感器二次绕组短路或接有负载时，由于二次绕组两端的电压很低，压敏电阻呈现极高的阻值，没有电流流过保护器，不影响互感器的正常运行。

当二次绕组开路产生过电压时，压敏电阻呈低阻值状态，相当于把二次绕组短路，这样就抑制了过电压的产生，达到保护设备和人身安全的目的。

在运行中的电流互感器是将处于高电位的大电流变成低电位的小电流。

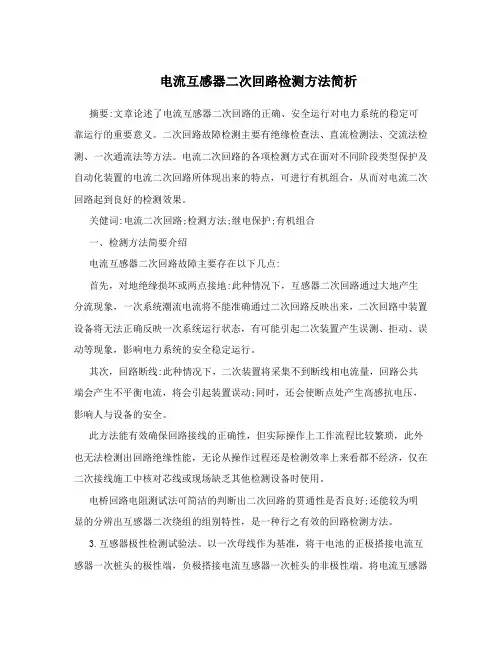

电流互感器二次回路检测方法简析摘要:文章论述了电流互感器二次回路的正确、安全运行对电力系统的稳定可靠运行的重要意义。

二次回路故障检测主要有绝缘检查法、直流检测法、交流法检测、一次通流法等方法。

电流二次回路的各项检测方式在面对不同阶段类型保护及自动化装置的电流二次回路所体现出来的特点，可进行有机组合，从而对电流二次回路起到良好的检测效果。

关健词:电流二次回路;检测方法;继电保护;有机组合一、检测方法简要介绍电流互感器二次回路故障主要存在以下几点:首先，对地绝缘损坏或两点接地:此种情况下，互感器二次回路通过大地产生分流现象，一次系统潮流电流将不能准确通过二次回路反映出来，二次回路中装置设备将无法正确反映一次系统运行状态，有可能引起二次装置产生误测、拒动、误动等现象，影响电力系统的安全稳定运行。

其次，回路断线:此种情况下，二次装置将采集不到断线相电流量，回路公共端会产生不平衡电流，将会引起装置误动;同时，还会使断点处产生高感抗电压，影响人与设备的安全。

此方法能有效确保回路接线的正确性，但实际操作上工作流程比较繁琐，此外也无法检测出回路绝缘性能，无论从操作过程还是检测效率上来看都不经济，仅在二次接线施工中核对芯线或现场缺乏其他检测设备时使用。

电桥回路电阻测试法可简洁的判断出二次回路的贯通性是否良好;还能较为明显的分辨出互感器二次绕组的组别特性，是一种行之有效的回路检测方法。

3.互感器极性检测试验法。

以一次母线作为基准，将干电池的正极搭接电流互感器一次桩头的极性端，负极搭接电流互感器一次桩头的非极性端。

将电流互感器二次回路终端的装置与回路在端子排上断开，在断开点串入一个指针式直流微安表，微安表正极与二次电流回路极性端相连，微安表负极与二次电流回路非极性端相连。

依据电流互感器A、B、C相别在一次侧用干电池正极与互感器一次的极性端分别进行通断拉合试验，在二次侧按相别观察微安表指针偏转状况。

根据所观察的指针偏转状况可明确判断出被检测电流回路的一、二次极性关系和贯通性是否良好。

电流互感器二次回路常用接线电流互感器（Current Transformer，CT）是一种用于测量和保护电流的装置，常用于电力系统中。

在电流互感器的应用中，二次回路的接线方式非常重要，本文将介绍电流互感器二次回路常用的接线方式。

1. 直接接线方式直接接线方式是最常见也是最简单的一种接线方式。

在这种方式下，电流互感器的二次绕组直接与测量仪表或保护装置相连。

这种接线方式适用于二次回路较短的情况，可以提供相对准确的测量和保护功能。

2. 间接接线方式间接接线方式是将电流互感器的二次绕组与测量仪表或保护装置之间通过一段导线相连。

这种接线方式适用于二次回路较长的情况，可以降低因线路电阻和电感对测量结果的影响。

3. 双绕组接线方式双绕组接线方式是将电流互感器的二次绕组分成两个独立的回路，分别与测量仪表和保护装置相连。

这种接线方式可以同时满足测量和保护的需求，且能够提供更好的抗干扰性能。

4. 串联接线方式串联接线方式是将多个电流互感器的二次回路串联在一起，再接入测量仪表或保护装置。

这种接线方式适用于需要测量或保护大电流的情况，可以将大电流分成若干个小电流进行测量或保护。

5. 并联接线方式并联接线方式是将多个电流互感器的二次回路并联在一起，再接入测量仪表或保护装置。

这种接线方式适用于需要测量或保护小电流的情况，可以将小电流叠加成一个大电流进行测量或保护。

需要注意的是，在进行电流互感器二次回路接线时，应根据实际情况选择合适的接线方式。

同时，还需要注意接线的可靠性和安全性，确保接线正确无误。

总结起来，电流互感器二次回路常用的接线方式包括直接接线方式、间接接线方式、双绕组接线方式、串联接线方式和并联接线方式。

根据实际需求和具体情况，选择合适的接线方式可以确保电流测量和保护的准确性和可靠性。

电流互感器的接线方式、饱和及伏安特性，值得收藏！电流互感器（CT）是电力系统重要的电气设备，它承担着高、低压系统之间的隔离及高压量向低压量转换的职能。

在系统的保护、测量、计量等设备的正常工作中扮演着极其重要的角色。

整理了关于CT的相关知识点与大家分享，具体内容包括以下四个方面：1.电流互感器二次回路接线方式2.电流互感器的饱和3.电流互感器伏安特性4.电流互感器回路接线错误案例分析01电流互感器二次回路接线方式在变电站中，常用的电流互感器二次回路接线方式有单相接线、两相星形(或不完全星形)接线、三相星形(或全星形)接线、三角形接线及和电流接线等，它们根据需要应用于不同场合。

现将各种接线的特点及应用场合介绍如下。

（1）单相接线方式单相式接线，这种接线只有一只电流互感器组成，接线简单。

它可以用于小电流接地系统零序电流的测量，也可以用于三相对称电流中电流的测量或过负荷保护等。

（2）两相星形接线方式两相星形接线，这种接线由两相电流互感器组成，与三相星形接线相比，它缺少一只电流互感器(一般为B相)，所以又叫不完全星形接线。

它一般用于小电流接地系统的测量和保护回路，由于该系统没有零序电流，另外一相电流可以通过计算得出，所以该接线可以测量三相电流、有功功率、无功功率、电能等。

反应各类相间故障，但不能完全反应接地故障。

对于小电流接地系统，不完全星形接线不但节约了一相电流互感器的投资，在同一母线的不同出线发生异名相接地故障时，还能使跳开两条线路的几率下降了三分之二。

只有当AC相接地时才会跳开两条线路，AB、BC相接地时，由于B相没有电流互感器，则B相接地的一条线路将不跳闻。

由于小接地电流系统允许单相接地运行2小时，所以这一措施能够提高供电可靠性。

需要指出的是，同一母线上出线的电流互感器必须接在相同的相，否则有些故障时保护将不能动作。

（3）三相星形接线方式三相星形接线又叫全星形接线，这种接线由三只互感器按星形连接而成，相当于三只互感器公用零线。

电流互感器二次回路接地解析摘要：高压电流互感器(如无说明，下文中电流互感器均指高压电流互感器)将一次回路中的大电流、高电压变为小电流、低电压，供仪表和继电器等二次设备使用，同时使仪表和继电器等二次设备与一次侧主回路电气隔离，保证设备和人身安全。

为了保证电流互感器二次绕组及与其连接的继电保护装置和测控仪表的功能及安全，二次绕组必须接地。

本文对电流互感器二次回路接地进行了探究。

关键词：电流互感器；二次回路；接地1电流互感器1.1电流互感器的概念电流互感器就是将一次回路的大电流变为二次回路标准小电流的互感器。

电流互感器是由闭合的铁心和绕组组成。

它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路,二次侧不能开路。

1.2电流互感器的作用电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流,用来进行保护、测量等用途。

如变比为400/5的电流互感器,可以把实际为400A的电流转变为5A的电流。

2电流互感器二次回路不开路，二次负荷小的原因在电流互感器的应用中，如果CT初级绕组的匝数少，并且该绕组串联在要测试的线路上。

另外，次级绕组的匝数很大，与仪器和继电器串联。

由于电流线圈的阻抗较小，CT被视为短路形式。

另外，在电流互感器的工作中，由次级电流产生的磁通势将起到消磁作用，但是由于励磁电流较小，励磁电流相对较小。

芯中的总磁通也非常小，并且次级绕组的感应电动势也非常小。

但是，在运行中，如果消磁效果消失，则初级电流将完全成为励磁电流，并且磁芯将处于饱和状态。

如果次级绕组的匝数很大，则次级绕组两端的电压将会很高，这严重威胁了设备和人员的安全。

另外，当次级电路断开时，由于开路相电流为零，保护装置可能会失效或不动作，并且铁芯在磁饱和状态下会产生严重的热量。

电流互感器二次回路开路分析电流互感器是一种用于测量高电流的传感器，其原理是通过利用主回路中的一部分电流来感应并传递给次回路中，进而实现电流的测量。

当互感器的次回路开路时，会对互感器的工作性能和测量准确性产生影响。

因此，有必要对开路时的现象和原因进行分析。

当电流互感器的二次回路开路时，会造成以下几个现象：1.互感器输出电压降低。

由于次回路开路，电流无法在次回路中流动，导致次回路的电压减小。

2.互感器输出电流减小。

由于次回路开路，电流无法通过次回路，导致输出电流减小。

3.互感器的变压比下降。

次回路开路后，电流无法在次回路中流动，导致互感器的变压比下降。

实际测量中，可能会出现输出信号过小的情况，导致测量误差增大。

次回路开路的原因主要可以归纳为以下几种：1.次回路接线错误。

次回路的接线错误可能会导致开路的情况发生，例如接触不良或接线松动等。

2.互感器内部故障。

互感器内部的零部件故障或损坏可能导致次回路开路，例如互感器内部接线脱落或短路等。

3.外部负载故障。

如果互感器的次回路被连接到一个有故障的外部负载上，也可能导致开路的情况发生，例如负载开路或短路等。

针对次回路开路的问题1.检查次回路的接线，确保接线正确牢固。

对于已经出现接触不良或接线松动的情况，应及时修复并加固。

2.对互感器进行维护和检修。

定期对互感器进行检查和维护，防止由于内部零部件故障或损坏而导致的次回路开路。

3.对外部负载进行故障排查。

如果问题是由于外部负载故障导致的互感器次回路开路，应先修复外部负载的故障，然后再进行互感器的测量。

4.考虑采用带保护功能的互感器。

一些新型互感器具有内置的保护机制，当次回路发生开路时，可以自动停止输出，以防止测量误差的产生。

综上所述，电流互感器次回路开路会对互感器的测量准确性产生影响，但可以通过检查和维护互感器以及排查外部负载故障等方法来解决。

在实际应用中，应根据具体情况选择适当的解决办法，以确保互感器的正常工作和测量精度。

建国六十周年庆祝活动知识竞赛补充题1、为什么严禁在带电的电流互感器二次回路上工作?答：这是因为：电流互感器二次回路各接线头不得拆开，如拆开则使电流互感器二次开路。

电流互感器二次回路开路后，一次线圈流过电流时，二次线圈就没有电流了，那么二次也就没有磁通了。

这时，一次电流将全部用于激磁，于是铁芯中的磁通就剧烈地增加，并很快达到饱和状态，交变的磁通正弦波，变为梯形波，在磁通迅速变化的瞬间，二次线圈将感应出很高的电压(因感应电压与磁通变化速度成正比)，其峰值可达几干伏，这么高的电压作用在二次线圈和二次回路上，将严重地威胁着工作人员的人身安全和仪表等设备的安全运行。

2、带电断开配电盘(屏)或接线箱中的电压表和电度表的回路时，应采取哪些防止短路的措施?答：低压电压表和电度表的电压回路是从低压母线上接入，没有保险(丝)(它不像10千伏配电装置中电压表的电压线，由电压互感器经过保险引入)。

因此一旦发生相与地或相与相之间短接，就会造成母线短路故障，情况非常严重。

所以应采取以下措施：(1)在卸下或接上电压线头时，必须小心谨慎，一根线，一根线地进行，不得碰着旁边的导线或接地部分，拆开的电压线头应做好记号并用绝缘布包好；(2)操作时人应站在绝缘垫上，并戴清洁、干燥的线手套；(3)必须有人监护。

3、紧急情况下，带电断开绝缘照明线，应怎样做较安全?答：带电断开绝缘照明线时，双手必须戴手套。

钢丝钳的绝缘部分应良好。

断开点应在导线固定点的负荷侧。

断开时，先断火线，后断零(地)线。

方法是--手握住负荷侧的绝缘线，一手握住钢丝钳的绝缘柄。

这样做，被剪断的绝缘线不会落地，然后把剪断的负荷侧绝缘线头固定好，并将其用胶布包扎好，再以同样方法，剪断另一根4、采用重合闸装置有何意义？答：由于被保护线路或设备发生故障的因素是多种多样的，特别是在被保护的架空线路发生故障时，有时是属于暂时性故障，故障消失之后只要将断路器重新合闸便可恢复正常运行，从而减少了停电所造成的损失。

电压互感器、电流互感器二次接地规范电压互感器：1、独立的、与其它电压互感器二次回路没有电的联系的二次回路中性线，应在开关场实现一点接地，包括重合闸和检同期装置用电压互感器二次回路。

2、公用电压互感器的二次回路只允许在控制室内有一点接地。

3、用于发电机定子接地保护的发电机中性点电压互感器二次侧接地点应设在接地保护柜内。

4、线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。

5、所有PT的中性点均引至中控室中的某一保护柜内全站一点接地。

电流互感器：1、公用电流互感器二次绕组的二次回路只允许、且必须在相关保护屏内一点接地。

接地点设在直接连接的保护屏端子排外侧端子。

【释义】公用电流互感器二次绕组的情况包括：差动保护、各种双断路器主接线的保护直接进行物理并接的电流和回路。

2、独立的、与其它电流互感器二次回路没有电的联系的二次回路应在开关场一点接地。

【释义】电流互感器二次绕组在开关场接地更适宜，当一次绕组击穿时，接地线最短，限制高电压传入二次回路最有效。

3、开口三角不设置熔断器，用于励磁的电压互感器不用熔断器。

接地要求规范：1.电压互感器N相用4mm2的双色线接至接地母排上，并在接地线两侧悬挂“全站TV N600唯一接地点，不得拆除”的标示牌。

2.开关场的端子箱内应设置截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2 的铜缆与电缆沟道内的等电位接地网连接。

3.装设静态保护和控制装置的屏柜地面下宜用截面不小于100mm2的接地铜排直接连接构成等电位接地母线。

接地母线应首末可靠连接成环网，并用截面不小于50mm2、不少于4 根铜排与厂、站的接地网直接连接。

4.静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜排与地面下的等电位接地母线相连。

电流回路二次负载标准电流回路二次负载标准是指根据电流回路的特性和要求，在特定的工作环境中对二次负载的性能和参数进行规定和测试的一组准则。

二次负载是指连接在电流互感器的二次侧的负载电阻或负载设备。

电流回路二次负载标准的制定和遵守对于电流互感器的准确度和安全性非常重要。

根据国内外相关标准和规范，电流回路二次负载标准可以涵盖以下几个方面：1.二次负载电阻：电流互感器二次回路中的负载电阻在一定范围内可以变化，但需要满足一定的电阻值或电阻范围。

负载电阻的电阻值对电流互感器的工作特性和准确度有直接影响。

通常，在不同的应用场合和电流互感器种类中，有不同的二次负载电阻要求。

2.二次负载电容：电流互感器的二次负载回路中，对于电容的使用也需要有相应的标准和规定。

电容的选择和使用应根据需要进行合理的设计和配置，以保证系统的稳定性和准确度。

3.二次负载变化率：电流互感器在工作过程中，负载电阻或负载设备的变化率也需要符合一定标准。

负载变化率过大可能会引起电流互感器输出的变化不稳定或频繁的震荡现象，影响测量的准确度和稳定性。

4.二次负载功耗：电流互感器在工作中会有一定的功耗，负载电阻或负载设备的功耗也需要在合理的范围内。

过高的功耗会导致电流互感器工作不稳定，甚至损坏设备，而功耗过低则可能影响测量的准确性。

5.二次负载安全性：负载电阻或负载设备需要符合相关的安全性标准。

这包括了对电流互感器输出的保护和稳定性的要求，如防护等级、绝缘强度等。

同时，负载设备也需要遵守相关的安全操作规程，确保使用过程中的人员和设备安全。

电流回路二次负载标准的制定和遵守，对于电力系统的测量和保护具有重要的作用。

只有符合相应标准的二次负载才能保证电流互感器的准确度和可靠性。

此外，合理的二次负载设计和选择可以优化系统的响应速度、动态性能和稳定性，并提高测量结果的准确性。

总之，电流回路二次负载标准的制定和遵守对于电力系统测量和保护的准确度和稳定性起到了重要的作用。

电流互感器二次回路上工作
电流互感器是电力系统中常用的一种测量和保护装置。

在电力系统中，电流互感器主要用于测量和保护电力设备，例如变压器、发电机和电缆等。

电流互感器的主要功能是将高电流变换成低电流，以便于测量和保护。

电流互感器的二次回路是将互感器输出的低电流信号传输到负载端，从而实现对负载的测量和保护。

在电流互感器二次回路上工作时，需要注意以下几点：
1.二次回路的电缆选用应符合电力系统的规范要求，以保证传输信号质量和安全性。

2.二次回路的接线应正确可靠，避免接触不良、短路等情况发生。

3.二次回路中应设置电流互感器二次侧的保护装置，以防止二次回路受到过载、短路等故障的影响。

4.在进行电流互感器二次回路上的测量和调试时，应使用专用的测试仪器，并遵循相应的操作规程。

总之，电流互感器二次回路的工作是电力系统中重要的一环，需要注意安全和可靠性的问题，以确保电力系统的正常运行。

- 1 -。

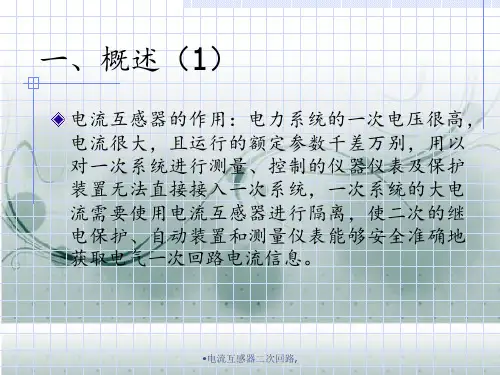

电流互感器二次回路一、电流互感器二次回路电流互感器是将交流一次侧大电流转换成可供测量、保护等二次设备使用的二次侧电流的变流设备，还可以使二次设备与一次高压隔离，保证工作人员的安全。

电流互感器是单相的，一次侧流过电力系统的一次电流，二次侧接负载ZL(表计、继电器线圈等)，一般二次侧额定电流为5A 或1A 。

1．电流互感器的极性和相量图电流互感器一次绕组和二次绕组都是两个端子引出，如图8-l 所示，绕组L1-L2为一次绕组，绕组K1-K2为二次绕组。

在使用电流互感器时，需要考虑绕组的极性。

电流互感器一次绕组和二次绕组的极性通常采用减极性原则标注，即当一次和二次电流同时从互感器一次绕组和二次绕组的同极性端子流入时，它们在铁芯中产生的磁通方向相同。

在图8-1中，L1与K1是同极性端子，同样L2与K2也是同极性端子。

同极性端子还可以用“*”、“·”等符号标注。

电流互感器采用减极性原则标注时，当一次电流从L1(或L2)流人互感器一次绕组时，二次感应电流的规定正方向从K1(或K2)流出互感器二次绕组（这也是二次电流的实际方向），如图8-2（a ）所示。

如果忽略电流互感器的励磁电流，其铁芯中合成磁通为：02211=-N I N I （8-1）则 TA n I N N I I 11211/ == （8-2）式中21I 、I ——电流互感器一次电流、二次电流；21、N N ——电流互感器一次绕组匝数、二次绕组匝数；TA n ——电流互感器变化。

可见，此时电流互感器一次电流、二次电流相位相同，如图8-2(b)所示。

2.电流互感器的接线方式电流互感器的接线方式指电流互感器二次数绕组与电流元件线圈之间的线接方式。

常用的接线方式有三相完全星形接线、两相不完全星形接线、两相电流差接线方式等。

例如用于电流保护的常用接线方式如图8-3所示。

图8-3(a)三相完全星形接线，三相都装有电流互感器以及相应的电流元件，能够反应三相的电流，正常情况下中性线电流为0=++=c b a n I I I I ；图8-3（b ）两相不完全星形接线，只有两相（一般是A 、C 相）装有电流互感器以及相应的电流元件，只能反应两相的电流，正常情况下中性线电流为b c a n I I I I -=+=。

电流及电压互感器的二次回路、开路问题
电流及电压互感器的二次回路、开路问题：
为什么110kV电压互感器二次回路要经过其一次侧隔离开关的辅助接点?
110kV电压互感器隔离开关的辅助触点应与隔离开关的位置相对应，即当电压互感器停用(拉开一次侧隔离开关时)，二次回路也应断开。

这样可以防止双母线上带电的一组电压互感器向停电的一组电压互感器二次反充电，致使停电的电压互感器高压侧带电。

电流互感器运行中为什么二次侧不准开路?
电流互感器正常运行中二次侧处于短路状态。

若二次侧开路将产生以下危害：
①感应电势产生高压可达几千伏及以上，危及在二次回路上工作人员的安全，损坏二次设备;
②由于铁芯高度磁饱和、发热可损坏电流互感器二次绕组的绝缘.
电压互感器运行中为什么二次侧不准短路?
电压互感器正常运行中二次侧接近开路状态，一般二次侧电压可达100伏，如果短路产生短路电流，造成熔断器熔断，影响表计指示，还可引起继电保护误动，若熔断器选用不当可能会损坏电压互感器二次绕组等。

P为什么110kV及以上电压互感器的一次侧不装设熔断器?
因为110kV及以上电压互感器的结构采用单相串级式，绝缘强度大，还因为110kV系统为中性点直接接地系统，电压互感器的各相不可能长期承受线电压运行，所以在一次侧不装设熔断器。
