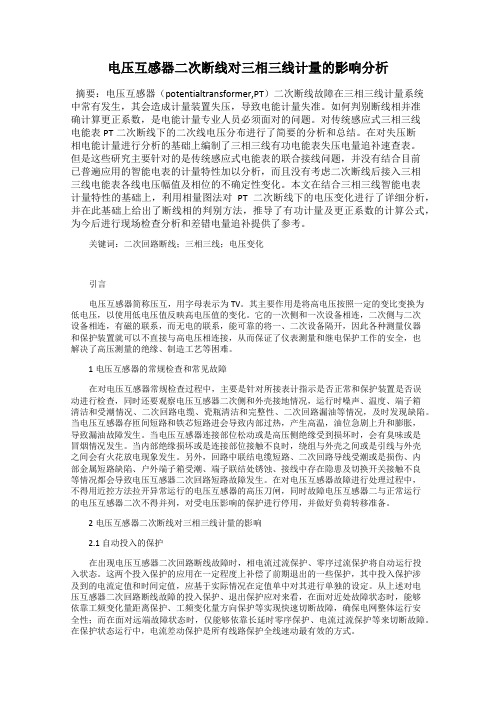

电压互感器二次断线对三相三线计量的影响分析摘要：电压互感器（potentialtransformer,PT）二次断线故障在三相三线计量系统中常有发生，其会造成计量装置失压，导致电能计量失准。

如何判别断线相并准确计算更正系数，是电能计量专业人员必须面对的问题。

对传统感应式三相三线电能表PT二次断线下的二次线电压分布进行了简要的分析和总结。

在对失压断相电能计量进行分析的基础上编制了三相三线有功电能表失压电量追补速查表。

但是这些研究主要针对的是传统感应式电能表的联合接线问题，并没有结合目前已普遍应用的智能电表的计量特性加以分析，而且没有考虑二次断线后接入三相三线电能表各线电压幅值及相位的不确定性变化。

本文在结合三相三线智能电表计量特性的基础上，利用相量图法对PT二次断线下的电压变化进行了详细分析，并在此基础上给出了断线相的判别方法，推导了有功计量及更正系数的计算公式，为今后进行现场检查分析和差错电量追补提供了参考。

关键词：二次回路断线；三相三线；电压变化引言电压互感器简称压互，用字母表示为TV。

其主要作用是将高电压按照一定的变比变换为低电压，以使用低电压值反映高电压值的变化。

它的一次侧和一次设备相连，二次侧与二次设备相连，有磁的联系，而无电的联系，能可靠的将一、二次设备隔开，因此各种测量仪器和保护装置就可以不直接与高电压相连接，从而保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘、制造工艺等困难。

1电压互感器的常规检查和常见故障在对电压互感器常规检查过程中，主要是针对所接表计指示是否正常和保护装置是否误动进行检查，同时还要观察电压互感器二次侧和外壳接地情况，运行时噪声、温度、端子箱清洁和受潮情况、二次回路电缆、瓷瓶清洁和完整性、二次回路漏油等情况，及时发现缺陷。

当电压互感器存匝间短路和铁芯短路进会导致内部过热，产生高温，油位急剧上升和膨胀，导致漏油故障发生。

当电压互感器连接部位松动或是高压侧绝缘受到损坏时，会有臭味或是冒烟情况发生。

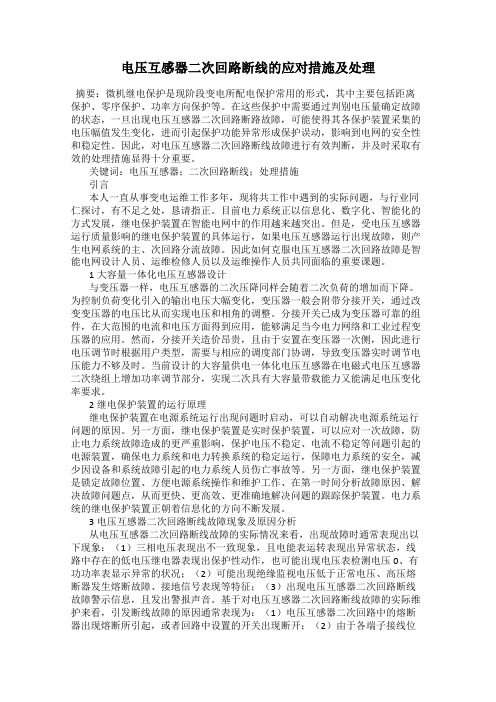

电压互感器二次回路断线的应对措施及处理摘要：微机继电保护是现阶段变电所配电保护常用的形式，其中主要包括距离保护、零序保护、功率方向保护等。

在这些保护中需要通过判别电压量确定故障的状态，一旦出现电压互感器二次回路断路故障，可能使得其各保护装置采集的电压幅值发生变化，进而引起保护功能异常形成保护误动，影响到电网的安全性和稳定性。

因此，对电压互感器二次回路断线故障进行有效判断，并及时采取有效的处理措施显得十分重要。

关键词：电压互感器；二次回路断线；处理措施引言本人一直从事变电运维工作多年，现将共工作中遇到的实际问题，与行业同仁探讨，有不足之处，恳请指正。

目前电力系统正以信息化、数字化、智能化的方式发展，继电保护装置在智能电网中的作用越来越突出。

但是，受电压互感器运行质量影响的继电保护装置的具体运行，如果电压互感器运行出现故障，则产生电网系统的主、次回路分流故障。

因此如何克服电压互感器二次回路故障是智能电网设计人员、运维检修人员以及运维操作人员共同面临的重要课题。

1大容量一体化电压互感器设计与变压器一样，电压互感器的二次压降同样会随着二次负荷的增加而下降。

为控制负荷变化引入的输出电压大幅变化，变压器一般会附带分接开关，通过改变变压器的电压比从而实现电压和相角的调整。

分接开关已成为变压器可靠的组件，在大范围的电流和电压方面得到应用，能够满足当今电力网络和工业过程变压器的应用。

然而，分接开关造价昂贵，且由于安置在变压器一次侧，因此进行电压调节时根据用户类型，需要与相应的调度部门协调，导致变压器实时调节电压能力不够及时。

当前设计的大容量供电一体化电压互感器在电磁式电压互感器二次绕组上增加功率调节部分，实现二次具有大容量带载能力又能满足电压变化率要求。

2继电保护装置的运行原理继电保护装置在电源系统运行出现问题时启动，可以自动解决电源系统运行问题的原因。

另一方面，继电保护装置是实时保护装置，可以应对一次故障，防止电力系统故障造成的更严重影响，保护电压不稳定、电流不稳定等问题引起的电源装置，确保电力系统和电力转换系统的稳定运行，保障电力系统的安全，减少因设备和系统故障引起的电力系统人员伤亡事故等。

电压互感器二次回路的短路保护及反馈电压的防范措施运行中的电压互感器二次回路不允许短路，因此，必须在二次侧装设短路保护设备。

（1）电压互感器二次回路的短路保护设备主要有快速熔断器和自动空气开关两种。

根据二次回路所接的继电保护和自动装置的特性，对于110KV及以上、有可能造成继电保护和自动装置不正确动作的场合，宜采用自动空气开关，66KV以下电压等级没有接距离保护的电压互感器二次回路和测量装置专用的电压回路，宜首选简单方便的快速熔断器。

（2）开口三角形绕组不装设短路保护。

正常情况时三相电压对称，三角形开口处电压为零，因此引出端子上没有电压。

只有在系统发生接地故障时才有3倍的零序电压出现。

如果引出端子上短路保护，即使该绕组发生短路故障，也只有很小的电流产生，不起任何作用。

而且若因该保护本身出现故障造成开路也不易被发现，在发生接地故障时反而影响保护动作的可靠性。

（3）电压互感器二次回路主回路的自动空气开关或熔断器通常安装在电压互感器端子箱内，端子箱内尽可能靠近电压互感器安装，以减小保护死区。

（4）对主回路和分支回路的短路保护设备都应设有监视措施，当这些保护设备动作时能够发出预告信号。

反馈电压的防范措施：
在电压互感器停用或检修时，即需要断开电压互感器一次
侧隔离开关，又要切断电压互感器二次回路，以防二次侧向一次侧反冲电，在一次侧引起高电压，造成人身和设备事故。

因此，在电压互感器二次回路必须采取技术措施防止反馈电压产生。

对于N相接地的电压互感器，除接地的N相外，其他各相引出端都应由该电压互感器隔离开关辅助动合触电控制，当电压互感器停电检修时，在断开一次侧隔离开关的同时，二次侧回路野营自动断开。

电压互感器二次回路故障对继电保护装置的影响摘要：近年来，电压互感器二次回路故障对电力系统的影响得到了业内的广泛关注，研究其相关课题有着重要意义。

本文首先对相关内容做了概述，分析了电压互感器二次回路故障原因的方法，以及二次回路故障的处理，在探讨TV断线对保护影响的基础上，结合相关实践经验，从多个角度提出了TV故障时应采取的预防措施，阐述了个人对此的几点看法与认识。

关键词：电压互感器；二次回路故障；电力系统；影响1前言电压互感器是电力系统中不可缺少的装置，用于改变系统电压大小，电压互感器常用于电力系统仪表测量和继电保护等回路。

但二次回路短路故障的发生直接损坏了互感器的性能，对系统运行的安全性以及设备调控的稳定性都造成了很多不利的影响。

因而，在使用互感器保护电力设备运行时要考虑到其回路故障的防范，做好二次回路故障的检查是关键一步，能够为后期的故障处理提供具体的参考资料。

将会更好地提升对电压互感器二次回路断线的分析与掌控力度，从而通过合理化的措施与途径，进一步优化该项工作的整体效果。

2概述电压互感器用字母表示为TV 其工作原理与变压器相同，基本结构也是铁心和原、副绕组。

特点是容量很小且比较恒定，电压互感器的一次线圈匝数比较多，并联在供电系统的一次电路中，二次线圈匝数比较少，接于高阻抗的测量仪表和继电保护的电压线圈，正常运行时电压互感器接近空载状态。

电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。

为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。

电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。

也可以三只单相互感器接成Y型，其二次绕组一个线圈接成Y型，二次绕组另一线圈接成开口三角形（图1）开口三角形的两引出端与接地保护继电器的电压线圈联接。

正常运行时，电力系统的三相电压对称，第二组线圈上的三相感应电动势之和为零。

电压互感器一、二次回路故障的处理摘要：在高压电路中为了测量电路中的电压和电流，通常采用电压互感器和电流互感器。

通过互感器可以使测量仪表、继电器等二次设备与高电压隔离，以保证人身和设备的安全，当电路上发生短路时，保护测量仪表的电流线圈，使它不受大电流的损坏。

因此，运行中的电压互感器二次侧严禁短路运行。

关键词：电压互感器；断线；短路；故障一、电压互感器回路断线故障处理1．电压互感器回路断线的判断“电压互感器回路断线”光字牌亮，警铃响，有功功率表指示异常，电压表指示为零或三相电压不一致，电能表停走或走慢，低电压继电器动作，同期继电器发出响声等，这些现象都有可能由于电压互感器一、二次回路接头松动、断线，电压切换回路辅助触点及电压切换开关接触不良所引起，或者由于电压互感器过负荷运行，二次回路发生短路，一次回路相间短路铁磁谐振以及熔断器日久磨损等原因引起一次、二次熔断器熔断。

除上述现象外，还可能发出“接地”信号，绝缘监视电压表指示值比正常值偏低，而正常相监视电压表上的指示是正常的，这时可判定一次侧熔断器熔断。

2．电压互感器回路断线的处理（1）将该电压互感器所带的保护与自动装置停用，停用的目的是防止保护误动。

（2）在检查一次、二次侧熔断器时，应做好安全措施，以保证人身安全，如果是一次侧熔断器熔断时，应拉开电压互感器出口隔离开关，取下二次侧熔断器，并验电后戴上绝缘手套，更换一次侧熔断器。

如果是二次侧熔断器熔断时，应立即更换，若再次熔断，则不可再调换，应查明原因，如一时处理不好，则应考虑调整有关设备的运行方式。

二、电压互感器二次回路短路故障处理1、电压互感器二次回路短路的原因电压互感器由于二次回路导线受潮、腐蚀及损伤而发生一相接地时，可能发展成二相接地短路。

其次是电压互感器内部存在的金属短路，也会造成电压互感器二次回路短路。

当电压互感器二次回路短路时，一次侧熔断器不会熔断，但此时电压互感器内部有异声，将二次回路短路后，其阻抗减小，通过二次回路的电流增大，导致二次侧熔断器熔断影响表计指示，引起保护误动作，还会烧坏电压互感器二次绕组。

电压互感器二次回路保护配置原则
电压互感器二次回路保护配置原则
１.在电压互感器二次回路的出口，应装设总熔断器或自动开关，用以切除二次回路的短路故障。

2.自动调节励磁装置及励磁用的电压互感器的二次侧不得装设熔断器。

因为熔断器熔断会使它们拒动或误动。

3.电压互感器二次回路发生故障，二次自动开关动作或二次熔断切除故障，未及时发现二次回路已断开可能使保护装置和自动装置发生误动或拒动，因此应装设监视电压回路完好的装置。

此时宜用自动开关作为短路保护，并利用其辅助接点发信号。

4.在正常运行时，电压互感器一次开口三角辅助绕组两端无电压，不能监视熔断器是否完好；且熔丝熔断时，若系统发生接地，保护会拒绝动作，因此开口三角绕组输出不应装设熔断器。

5.接至仪表及变送器的电压互感器二次电压分支回路应装设熔断器。

6.电压互感器中性点引出线上，一般不装设熔断器或自动开关。

电压互感器运维细则1 运行规定1.1 一般规定1.1.1 新投入或大修后（含二次回路更动）的电压互感器必须核相。

1.1.2 电压互感器二次绕组所接负荷应在准确等级所规定的负荷范围内。

1.1.3 电压互感器二次侧严禁短路。

1.1.4 电压互感器的各个二次绕组(包括备用)均必须有可靠的保护接地，且只允许有一个接地点。

接地点的布置应满足有关二次回路设计的规定。

1.1.5 应及时处理或更换已确认存在严重缺陷的电压互感器。

对怀疑存在缺陷的电压互感器，应缩短试验周期进行跟踪检查和分析查明原因。

1.1.6 停运中的电压互感器投入运行后，应立即检查相关电压指示情况和本体有无异常现象。

1.1.7 新装或检修后，应检查电压互感器三相的油位指示正常，并保持一致，运行中的互感器应保持微正压。

1.1.8 中性点非有效接地系统中，作单相接地监视用的电压互感器，一次中性点应接地。

为防止谐振过电压，应在一次中性点或二次回路装设消谐装置。

1.1.9 双母线接线方式下，一组母线电压互感器退出运行时，应加强运行电压互感器的巡视和红外测温。

1.1.10 电磁式电压互感器一次绕组N（X）端必须可靠接地。

电容式电压互感器的电容分压器低压端子（N、δ、J）必须通过载波回路线圈接地或直接接地。

1.1.11 电压互感器（含电磁式和电容式电压互感器）允许在1.2倍额定电压下连续运行。

中性点有效接地系统中的互感器，允许在1.5倍额定电压下运行30s。

中性点非有效接地系统中的电压互感器，在系统无自动切除对地故障保护时，允许在1.9倍额定电压下运行8h；在系统有自动切除对地故障保护时，允许在1.9倍额定电压下运行30s。

1.1.12 具有吸湿器的电压互感器，运行中其吸湿剂应干燥，油封油位应正常，呼吸应正常。

1.1.13 SF6电压互感器投运前，应检查电压互感器无漏气，SF6气体压力指示与制造厂规定相符，三相气压应调整一致。

1.1.14 SF6电压互感器压力表偏出正常压力区时，应及时上报并查明原因，压力降低应进行补气处理。

考卷：2020年国家电网一线人员安全知识考试（装表接电专业）(总分：100分。

)一、单选题（一共30题，每道题1.0分）1. 根据《配电安规》，在低压用电设备上工作，需高压线路、设备配合停电时，应填用相应的（）。

(正确答案：A)A、工作票B、任务单C、工作记录D、派工单2. 根据《配电安规》，工作负责人应由有本专业工作经验、熟悉工作范围内的设备情况、熟悉《安规》，并经（）批准的人员担任，名单应公布。

(正确答案：A)A、工区(车间)B、单位C、上级单位D、公司3. 根据《配电安规》，使用单梯工作时，梯与地面的斜角度约为（）。

(正确答案：A)A、60°B、40°C、30°D、45°4. 根据《配电安规》，在配电站或高压室内搬动梯子、管子等长物，应（），并与带电部分保持足够的安全距离。

(正确答案：A)A、放倒，由两人搬运B、放倒，由一人搬运C、一人水平搬运D、两人水平搬运5. 根据《变电安规》，非连续进行的事故修复工作，应使用（）。

(正确答案：A)A、工作票B、事故紧急抢修单C、施工作业票D、工作任务单6. 根据《配电安规》，机具和安全工器具入库、出库、使用前应（），禁止使用损坏、变形、有故障等不合格的机具和安全工器具。

(正确答案：A)A、检查B、试验C、鉴定D、擦拭7. 根据《配电安规》，电流互感器和电压互感器的二次绕组应有（）永久性的、可靠的保护接地。

(正确答案：A)A、一点且仅有一点B、两点C、多点D、至少一点8. 根据《配电安规》，城区、（）或交通道口和通行道路上施工时，工作场所周围应装设遮栏(围栏)，并在相应部位装设警告标示牌。

(正确答案：D)A、山区B、郊区C、有人区域D、人口密集区9. 根据《配电安规》，不需要办理许可手续的配电第二种工作票，由工作负责人向（）提出申请，得到同意后给予办理。

(正确答案：B)A、值班调控人员B、工作票签发人C、工作许可人D、运维人员10. 根据《配电安规》，安全工器具使用前，应检查确认（）部分无裂纹、无老化、无绝缘层脱落、无严重伤痕等现象以及固定连接部分无松动、无锈蚀、无断裂等现象。

电压互感器二次电压异常分析与对策电压互感器的作用是为计量、测量、继电保护及自动装置提供电压。

当出现电压异常的时候，就要对电压互感器及时采取处理措施。

在具体的处理工作中，要结合实际的电压情况，还要考虑到现场的情況，对电压异常情况予以分析，具有针对性地提出解决对策。

本文着重研究电压互感器二次电压的异常情况以及需要采取的对策。

标签：电压互感器;二次电压;异常分析;对策引言：电压互感器对继电保护和自动装置都起到了至关重要的作用。

电压互感器在运行的过程中会受到各种因素的影响出现异常，在某些情况可能会造成保护误动或拒动，所以要高度重视。

发现电压异常之后，对异常及时做出准确判断，迅速采取有效的措施处理，及时排除故障，保证电力系统安全稳定运行。

一、电压互感器高压熔断器熔断的异常分析及解决对策造成电压互感器高压熔断器熔断的原因可能有：电压互感器内部绕组发生匝间或相间短路接地等内部故障;中性点不接地系统发生单相接地故障;系统发生铁磁谐振等当电压互感器运行的过程中有异常声响的时候，甚至有冒烟的现象或者异味的现象，说明是电压互感器内部故障，造成电压互感器高压熔断器熔断。

应立即向调度汇报，申请停电处理。

应将可能误动的保护及自动装置停用。

如是中性点不接地系统发生单相接地故障，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，可能使电压互感器铁芯严重饱和，造成电压互感器高压熔断器熔断。

如是电压互感器高压熔断器熔断一相时，熔断相的接地电压表指示为零或接近零，其它两相电压不变，电压回路断线信号动作，功率表，电能表读数不准确。

电压互感器高压熔断器熔断应立即向调度汇报，应将可能误动的保护及自动装置停用，断开二次电压空气开关，拉开电压互感器隔离开关，做好安全措施。

检查电压互感器外部无异常现象，更换高压熔断器。

若更换后高压熔断器再次熔断，应申请停电查找原因排除故障。

注意电压互感器高压熔断器，若同时系统中接地故障，不能拉开电压互感器隔离开关。

电气二次回路常见的故障及处理机制摘要：出现二次回路故障的直接影响，是会对电力生产的正常运行造成严重的破坏，如果电气二次回路出现故障，就可能会影响断路器的正常运作，出现不该跳闸的会跳闸，该跳闸的没有跳闸的情况，破坏电气设备，并瓦解电力系统。

因此，对电气二次回路常见故障进行分析并处理是非常重要的工作。

关键词：电气二次回路；常见的故障；处理机制1电气二次回路的概述1.1电气二次回路的含义在电力系统中，电气二次回路”是其中的重要组成部分，电路一次设备能否安全地运行，都是由电气二次回路进行控制、调节和监测来决定的。

由于各种因素会导致电气二次回路发生故障。

因此，进行电气二次回路故障的分析之前，需要对电气二次回路进行结构和原理上的充分了解，以找到优化和解决的措施及方法，使此类的问题和故障不再发生。

1.2电气二次回路的种类在电力系统中的电气二次回路根据其特点的不同分为以下三种类型：第一，按照电气二次回路的使用用途分类，主要分为根据工作原理基础的接线电路、展开接线电路与安装为原理的接线线路。

这几种电气二次回路的使用用途是不一样的。

第二种分类的主要依据就是使用功能的不同，主要分为信号回路、控制回路、测量回路与保护回路。

几种电气二次回路根据不同的使用要求选取不同的回路方法。

第三种分类主要是根据电源的性质进行区分。

根据使用电流的情况不同可以分为交流电压回路与直流电压回路两种，主要是根据电气二次回路的性质不同进行归类区分的。

针对电气二次回路不同类型的故障进行分析的过程中，需要对出现故障的种类进行分辨，这样可以提高故障处理的效率，保证电力系统的稳定运行。

2电气二次回路常见的故障及处理机制2.1电压互感器二次回路故障分析和处理二次短路是电压互感器二次回路在运行过程中常见的故障，二次短路故障会造成二次回路安装的熔断器熔断，或者出现二次回路安装的快分开关跳闸，其保护装置会发出相关断线信号。

在各项回路的电缆芯线接触不良或者断线时，保护装置也会发出相关断线信号。

电压互感器二次侧不允许短路，电流互感器二次侧不允许开路，是与两种互感器的不同工作原理相关系的。

电压互感器二次侧不允许短路。

由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。

电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。

在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。

电流互感器在正常运行时，二次电流产生的磁通势对一次电流产生的磁通势起去磁作用，励磁电流甚小，铁芯中的总磁通很小，二次绕组的感应电动势不超过几十伏。

如果二次侧开路，二次电流的去磁作用消失，其一次电流完全变为励磁电流，引起铁芯内磁通剧增，铁芯处于高度饱和状态，加之二次绕组的匝数很多，根据电磁感应定律正＝4．44／fNB，就会在二次绕组两端产生很高(甚至可达数千伏)的电压，不但可能损坏二次绕组的绝缘，而且将严重危及人身安全。

再者，
由于磁感应强度剧增，使铁芯损耗增大，严重发热，甚至烧坏绝缘。

因此，电流互感器二次侧开路是绝对不允许的。

电流互感器二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。

电流互感器在正常工作时，二次侧近似于短路，若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危机工作人员的安全及仪表的绝缘性能。

电压互感器运行规定
3.9.1电压互感器二次侧严禁短路。

3.9.2电压互感器允许在不超过其1.3倍额定电压下长期运行。

3.9.3二次绕组必须有可靠的保护接地，且只允许有一个接地点。

3.9.4电压互感器退出运行检修时，应采取如下措施：
3.9.
4.1电压互感器停运时，应先断开二次侧，再断开一次侧，以防止二次回路反送电。

3.9.
4.2电压互感器退出运行时，应将失去电压可能误动的保护和自动装置退出运行。

3.9.5电压互感器投入运行前，应采取如下措施：
3.9.5.1检查电压互感器所做措施已全部恢复。

3.9.5.2检查一次侧中性点接地和二次绕组一点接地良好。

3.9.5.3检查一、二次侧熔断器，二次侧空气开关完好并接触正常。

3.9.5.4检查外观清洁，绝缘子无破损、无裂纹，周围无杂物。

3.9.5.5测量电压互感器绝缘电阻应合格。

一次侧额定电压在3kV及以上的，均使用2500V摇表测量，其绝缘电阻应不低于1MΩ/kV；二次侧使用500V摇表测量，其绝缘电阻应不低于0.5MΩ。

3.9.5.6投运时，应检查电压互感器一次侧保险装上正常，合上一次侧隔离开关，然后装上二次侧保险。

电压互感器、电流互感器二次接地规范电压互感器：1、独立的、与其它电压互感器二次回路没有电的联系的二次回路中性线，应在开关场实现一点接地，包括重合闸和检同期装置用电压互感器二次回路。

2、公用电压互感器的二次回路只允许在控制室内有一点接地。

3、用于发电机定子接地保护的发电机中性点电压互感器二次侧接地点应设在接地保护柜内。

4、线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。

5、所有PT的中性点均引至中控室中的某一保护柜内全站一点接地。

电流互感器：1、公用电流互感器二次绕组的二次回路只允许、且必须在相关保护屏内一点接地。

接地点设在直接连接的保护屏端子排外侧端子。

【释义】公用电流互感器二次绕组的情况包括：差动保护、各种双断路器主接线的保护直接进行物理并接的电流和回路。

2、独立的、与其它电流互感器二次回路没有电的联系的二次回路应在开关场一点接地。

【释义】电流互感器二次绕组在开关场接地更适宜，当一次绕组击穿时，接地线最短，限制高电压传入二次回路最有效。

3、开口三角不设置熔断器，用于励磁的电压互感器不用熔断器。

接地要求规范：1.电压互感器N相用4mm2的双色线接至接地母排上，并在接地线两侧悬挂“全站TV N600唯一接地点，不得拆除”的标示牌。

2.开关场的端子箱内应设置截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2 的铜缆与电缆沟道内的等电位接地网连接。

3.装设静态保护和控制装置的屏柜地面下宜用截面不小于100mm2的接地铜排直接连接构成等电位接地母线。

接地母线应首末可靠连接成环网，并用截面不小于50mm2、不少于4 根铜排与厂、站的接地网直接连接。

4.静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜排与地面下的等电位接地母线相连。

电压互感器二次回路断线电气特点及对保护的影响第29卷第1期2008年2月水电厂自动化HydropowerPlantAutomationV o1.29N0.1Feb.2008电压互感器二次回路断线电气特点及对保护的影响张铁锋(东北电网有限公司丰满培训中心,吉林省吉林市l32108)摘要:介绍了电力系统中电压互感器在不同断线情况下的电气特点,着重分析了电压互感器二次回路断线对常规距离保护,过电流保护,微机保护的影响.关键词:电压互感器;断线;影响数据库分类号:DZ010引言电压互感器在电力系统中作为电压转换设备,为继电保护等二次设备提供所需电压,而这些二次设备能否正常工作直接影响到机组及系统的安全稳定运行,以下就电压互感器二次回路断线时的电气特点及对继电保护的影响进行分析.1电压互感器二次回路断线时电气特点1.1引入到保护装置的电压互感器二次回路断线若引入到保护装置的电压互感器二次回路单相断线(如C相,见图1所示)在不带负载的情况下,则有图1C相断线U一0,U一Eb,U一E,正序,负序及零序电压为:U一÷(uc+aUa+ⅡUb)一U{(aa+a)=号Uc2一÷(uc+Ⅱua+Ⅱub)一收稿Et期:2007—11—01;修回El期:2007—11—26.作考简介:张铁锋,男,高级上程师,高级技师,讲师,现在东北电网有限公司中满培训中心从事职丁培训工作.641(0/2+d2)一一cUc.一÷(Uc+U+Ub)一÷(+)=一÷c考虑到EC100V,有零序,负序电压为一v一√33√3—19.2v,正序电压为V一38.4v3√3如果引入到保护装置电压互感器发生两相断线(如a,b相),在不带负载的情况下,则有一一0.一E,有二次侧1ij序,零序申.压为图2a,b两相断线U.一U.一u一÷E正序,负序,零序电压为19.2V1.2电压互感器引出线回路断线1.2.1单相断线(C相断线,如图3所示),为分析问题方便,设Z1一Z2一Z3一Z12=Z13一Z23 a.采用基尔霍夫电流定律方法++一,∑一oZl3‘Z23’Z有U+Ucb+U一0其中U一E,Ub—Eb,则有设备保护?张铁锋电压互感器二次回路断线电气特点及对保护的影一÷(+)一÷(+)一一÷.,相量图如图4所示.图3电压互感器C相断线图4C相断线时各电压相量其中u.为C相断线后电压,相量图如图四所示假设E一E—E一1,由图4可以看出,其中tg一Tz一3,一79.1.6其中:一9Du一ue-J1Ub一Ueb.采用叠加原理方法分别由B相和A相作用,即如图5所示叠加.图5B相与A相单独作用在A相单独作用下,c点电压Ucl—1E在B相单独作用下,c点电压Ucz—1E所以可以得到:u一÷(E+E)一一÷E.相量图如图6所示.aLla图6C相断相后各相量图从图6可以看出,断线相在断相后与断相前相位相反,大小为断相前1/3;非断线相在断线前后无变化.U在断线前后没有发生变化,而U.与U.则在断线前后发生了明显的变化.1.2.2两相断线(b,C相断线,如图7所示)图7B,C两相断线u一u一1E,相量图如图9所示.图8B,C两相时相量图根据相量图可以看出,在电压互感器二次回路发生两相断线时,断线的两相与非断线相同相位,大小为原来正常值的一半.2断线后对继电保护的影响2.1对常规距离保护的影响任何距离元件都包括两个输入回路,一是做距65水电厂自动化离测量的工作回路,另一是极化回路.对阻抗特性包括坐标原点在内的非方向阻抗继电器,当元件失去输入时,必然要动作;对于方向阻抗继电器(如图9),当输入电压被断开后,由于负荷电流通过电抗变压器TI在二次侧产生电压,此电压加在工作回路使整定变压器TS二次有电压,同时感应到TS 的一次侧,而TS一次侧的负荷就是极化回路,等于给极化回路输入一个对继电器为动作方向的电压. 如果负荷电流有一定的数值,使继电器获得的力矩大于启动值,即发生误动.TSTL图9距离元件电压回路2.2对微机保护的影响当失去电压时,只要装置不启动,不进入故障程序保护就不会误动.若失压不及时处理,遇到保护区外故障或系统操作使其启动,保护仍将误动.电压回路断线对工频变化量距离元件及方向元件的正确工作也有影响.工频变化量距离元件动作方程为lAU..l>UU.=U一j.Z其中U为距离元件的工作电压,z为距离元件的整定阻抗,U为整定的门槛电压.假设整定的门槛电压u等于故障前电压,则有AEj—U,并且假设故障发生在保护区外(Z>Z,如图10所示).66图1O区外短路时计算用图从图1O中可以看出△EK一一△j(Z+Zs)AU(一AU—AIZ一一△j(Zs+Z)若PT没有出现断线,有一>1,不满足动作条件,距离元件不动.若PT断线=一<1,(因PT断线失压使之测得的电压AIZ为零)满足动作条件,距离元件会出现误动作.为此需要装设断线闭锁装置,以南瑞RCS-900 系列为例,有以下3种情况,各情况条件满足后均延时1.25S发出断线报警信号,同时闭锁距离保护.a.自产3U.大于8V,且启动元件不启动,延时1.25s告警信号,同时闭锁距离保护,用以判断一相,两相断线;b.自产3U.小于8V,且正序电压U小于0.5Un,启动元件不启动,用线路TV,同时断路器处于合闸状态,延时1.255s后发断线告警信号,同时闭锁距离保护,用以判断三相断线;C.自产3U.小于8V,正序电压U,小于0.5Un,起动元件不起动,用母线TV,延时1.25S后发断线告警信号,同时闭锁距离保护,用以判断三相断线.2.3对过电流保护的影响对于低压启动复合电压启动过流保护而言,由于电压互感器二次回路断线,造成低压启动元件和负荷电压启动元件因失压而动作,此时若发生保护区外故障或负荷电流很大(电流元件动作值按额定负荷整定),保护就将发生误动.3结语电压互感器二次回路断线对继电保护的影响很大,而二次回路断线主要的原因是由于二次熔断器熔断或接触不良而引起,所以在Et常设备检修及维护中,对电压互感器二次侧熔断器的检查要认真,细致,以免造成不必要的影响.参考文献[1]电力系统继电保护实用技术问答.中国电力出版社E2]贺家李,宋从矩.电力系统继电保护原理.中国电力出版社,2007.。
