仪表照明和信号系统

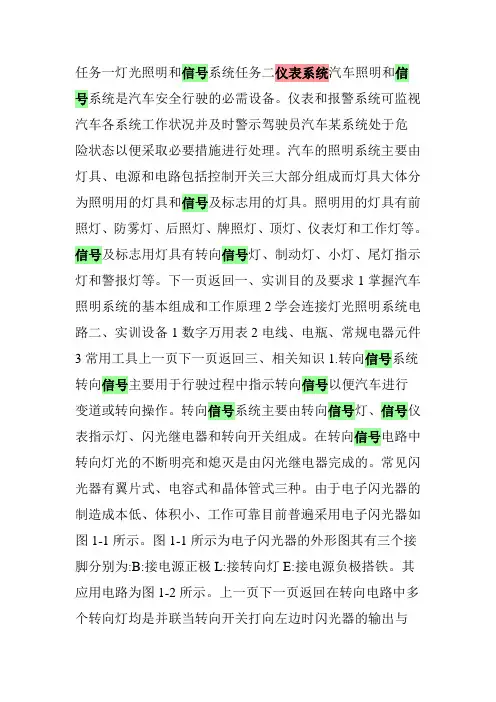

任务一灯光照明和信号系统任务二仪表系统汽车照明和信号系统是汽车安全行驶的必需设备。

仪表和报警系统可监视汽车各系统工作状况并及时警示驾驶员汽车某系统处于危险状态以便采取必要措施进行处理。

汽车的照明系统主要由灯具、电源和电路包括控制开关三大部分组成而灯具大体分为照明用的灯具和信号及标志用的灯具。

照明用的灯具有前照灯、防雾灯、后照灯、牌照灯、顶灯、仪表灯和工作灯等。

信号及标志用灯具有转向信号灯、制动灯、小灯、尾灯指示灯和警报灯等。

下一页返回一、实训目的及要求1掌握汽车照明系统的基本组成和工作原理2学会连接灯光照明系统电路二、实训设备1数字万用表2电线、电瓶、常规电器元件3常用工具上一页下一页返回三、相关知识1.转向信号系统转向信号主要用于行驶过程中指示转向信号以便汽车进行变道或转向操作。

转向信号系统主要由转向信号灯、信号仪表指示灯、闪光继电器和转向开关组成。

在转向信号电路中转向灯光的不断明亮和熄灭是由闪光继电器完成的。

常见闪光器有翼片式、电容式和晶体管式三种。

由于电子闪光器的制造成本低、体积小、工作可靠目前普遍采用电子闪光器如图1-1所示。

图1-1所示为电子闪光器的外形图其有三个接脚分别为:B:接电源正极L:接转向灯E:接电源负极搭铁。

其应用电路为图1-2所示。

上一页下一页返回在转向电路中多个转向灯均是并联当转向开关打向左边时闪光器的输出与左边的灯泡接通由于闪光器的间歇通断电就造成灯光的闪烁形成加强警告效果。

当开关打在中间时由于没有与灯泡接通所以整个电路处于关闭状态转向灯都不亮闪光器在使用中应该注意与灯泡的功率相配合即必须按规定的灯泡功率选用灯泡以免闪光器过载烧毁图1-3为在转向电路上添加了报警灯电路。

当汽车需要报警或起警示作用时按下报警灯开关则所有的转向灯同时开始闪烁。

报警灯开关没有按下时电路起正常的转向功能。

图1-4为实车所用的转向报警灯组合开关电路图图中转向灯和报警灯功能均是用组合开关来实现的。

汽车电气系统概念汽车电气系统是指控制车辆电气设备的系统，包括供电系统、点火系统、充电系统、启动系统、照明系统、信号系统、仪表系统等。

它是现代汽车不可或缺的一个重要组成部分，通过电气信号来实现对车辆的各种控制和监测。

1.供电系统供电系统的主要作用是向车辆的各个电气设备提供电能。

典型的供电系统包括蓄电池、发电机和电压稳压器。

蓄电池作为电能的储存装置，提供起动电流和供应电子设备所需的电能。

发电机则通过发电机带动转子产生电能，同时通过电压稳压器稳定电压并将多余的电能储存到蓄电池中。

2.点火系统点火系统是引擎运转的重要部分，其作用是使混合气在汽缸中点燃。

点火系统通常由点火线圈、点火开关、火花塞等组成。

当点火开关转动到“ON”位置时，点火线圈通过电流放大器产生高电压，并将电流传送到火花塞，从而产生火花点燃混合气。

3.充电系统充电系统主要由发电机、整流器和电池组成。

发电机利用引擎的动力，通过交流电转变为直流电，并将电流输送到电池中进行充电。

充电系统的主要作用是提供电力给整车的各种电器设备，并同时为电池充电，保持电池处于良好的工作状态。

4.启动系统启动系统用于启动发动机。

典型的启动系统包括起动电机、点火系统和控制电路。

起动电机通过从蓄电池获取电能，使发动机正常运转。

在启动过程中，点火系统通过点火线圈和火花塞来提供点火能量，使燃烧室内的混合气点燃，从而引起发动机的启动。

5.照明系统照明系统主要用于提供车辆的照明功能，包括前照灯、尾灯、刹车灯、指示灯等。

照明系统通常由发电机、电池和开关控制装置组成。

通过开关操作，可以将照明设备的电源接通或断开，从而实现不同照明设备的使用。

6.信号系统信号系统主要包括转向信号、刹车信号、倒车信号等，用于向其他驾驶员和行人传递车辆行驶状态和意图。

信号系统由指示灯、线路、控制开关等组成。

当驾驶员打开转向开关或刹车踏板时，信号系统将通过控制开关控制指示灯的开关状态，从而向周围的人传达车辆的行驶意图。

汽车照明、信号、仪表、警报系统教案《汽车照明、信号、仪表、警报系统教案》嗨，同学们！今天咱们要一起探索汽车里超级有趣又超级重要的东西——汽车照明、信号、仪表、警报系统。

一、汽车照明系统咱们先来说说汽车照明系统吧。

这就像是汽车的眼睛呢！想象一下，如果人没有眼睛，那得多不方便呀。

汽车也是这样。

汽车的大灯就像是人的大眼睛，在晚上或者光线不好的时候，大灯会亮起来，照亮前面的路。

大灯有远光和近光之分哦。

远光呢，就像手电筒开了超强光，能照得很远很远，在那种没有路灯的大路上，远光可太有用啦。

可是呀，要是在会车的时候还开着远光，那就不行啦。

这就好比你在和别人面对面说话的时候，你突然拿个强光手电筒对着人家眼睛，多不礼貌呀。

所以这时候就要用近光啦，近光就比较温和，不会晃到对面司机的眼睛。

除了大灯，汽车还有小灯呢。

小灯就像是汽车的小眉毛，在傍晚或者刚进入隧道的时候，小灯就会亮起来，告诉别人，嘿，我在这儿呢。

还有转向灯，转向灯可重要啦。

当汽车要转弯的时候，转向灯就会一闪一闪的，就像在说“我要往这边走啦，大家注意哦”。

如果汽车没有转向灯，那就像一个人走路不打招呼就突然转弯，多容易撞到别人呀。

二、汽车信号系统信号系统和照明系统可是好伙伴呢。

刚刚说的转向灯就是信号系统的一部分。

还有刹车灯，刹车灯在汽车刹车的时候就会亮起来。

这就像一个人突然停下来的时候，会大喊一声“停”一样。

要是刹车灯坏了，后面的车可就不知道前面的车要停下来了，那多危险呀。

有一次，我和爸爸在路上开车，前面有辆车突然减速，但是刹车灯没亮，爸爸差点就撞到那辆车了。

爸爸当时就说“哎呀，这刹车灯不亮可太危险了，就像一个人突然站住却不告诉别人一样”。

还有倒车灯呢，倒车灯在汽车倒车的时候会亮。

这就像是汽车在倒车的时候跟后面的东西说“我要往后退啦，你们快让开”。

喇叭也是信号系统的一部分哦。

喇叭就像汽车的嘴巴，当遇到紧急情况的时候，按喇叭就可以提醒别人。

但是可不能乱按喇叭呀，就像我们不能随便大喊大叫一样。

汽车照明、仪表和信号系统及名词解释第五章汽车照明、仪表和信号系统及名词解释（共26题，其中判断题16题、单项选择题7题、多项选择题3题）⼀、判断题1.四灯制前照灯并排安装时，装于外侧的⼀对应为近光灯，装于内侧的⼀对应为远光单光束灯。

（×）2.倒车灯安装在汽车尾部，光⾊为红⾊，提醒后⽅车辆、⾏⼈注意安全。

（×）3.⼀般情况下，主转向灯的功率为20W，侧转向灯为5W，光⾊为琥珀⾊。

（√）4.警告灯⼀般为黄⾊，指⽰灯⼀般为⽩⾊。

（×）5.仪表照明灯与牌照灯串联。

（×）6.前照灯防炫⽬的措施主要有采⽤双丝灯泡和Z形配光形式两种。

（×）7.弧光放电前照灯由弧光灯组件、电⼦控制器和升压器三⼤部件组成。

（√）8.前照灯调整时双光束灯以调整远光光束为主。

（×）9.常⽤电流表的结构分为动铁式和动磁式两种。

（√）10.常⽤机油压⼒表结构有电热式和电磁式两种，汽车上⼤多采⽤电磁式油压表。

（×）11.电⼦式车速⾥程表克服了机械式车速⾥程表⽤软轴传输转矩的缺点，但精度不⾼。

（√）12.前照灯光学系统主要由灯泡、反射镜和配光屏组成。

（√）13.前照灯继电器是⽤来保护变光开关的。

（×）14.电流表⽤来指⽰蓄电池的充电或放电的电流值，具有两个接线柱，“＋”接线柱接蓄电池正极，“－”接线柱搭铁。

（×）15.普通仪表系统主要由仪表和传感器组成，常见的仪表有电热式和电磁式两种。

（√）16.电热式闪光器具有监控功能，⼀侧转向灯有⼀只或⼀只以上转向灯泡烧断或接触不良时，闪光器就使该侧转向灯接通时只亮不闪，提⽰电路异常。

（×）⼆、单项选择题1.为了防⽌夜间会车炫⽬，将前照灯远光灯切换为近光灯，近光灯丝位于（B）。

A．反射镜焦点处B．反射镜焦点上⽅或前⽅C．反射镜焦点下⽅D.反射镜焦点后⽅2.控制转向灯闪光频率的是（C）。

A．转向开关 B．点⽕开关 C．闪光继电器 D.蓄电池3.为不使射出光束过窄，前照灯前部装有（A）。
